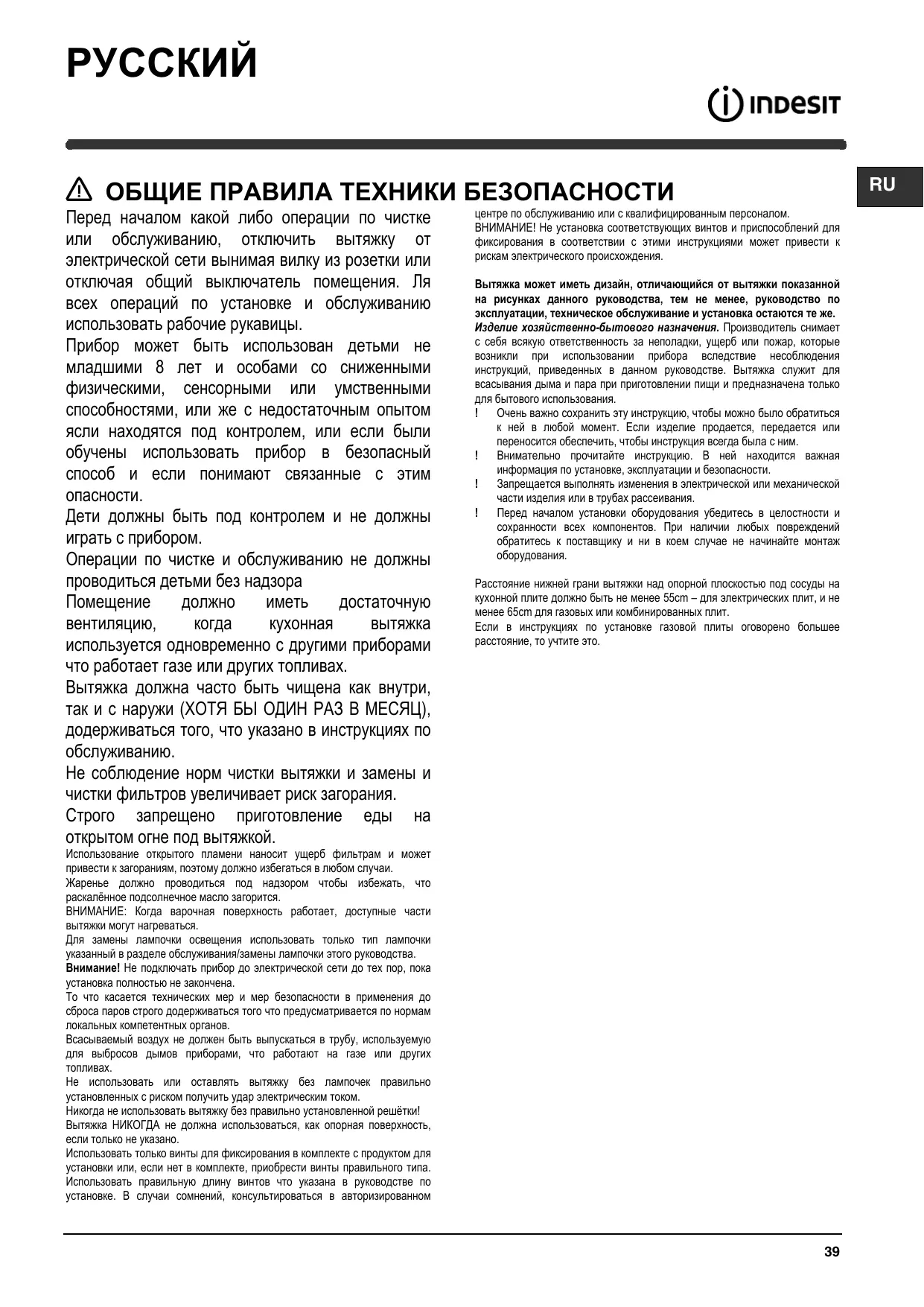

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IHPC 6.5 AM X INDESIT
Перед началом любой операции по чистке или обслуживанию отключите вытяжку от электрической сети, вынимая вилку из розетки или отключая общий выключатель помещения. Для всех операций по установке и обслуживанию используйте рабочие рукавицы.
Прибор может использоваться детьми не младше 8 лет и лицами со сниженными физическими, сенсорными или умственными способностями, или с недостаточным опытом, если они находятся под контролем или если они были обучены использованию прибора безопасным способом и понимают связанные с этим опасности.
Дети должны находиться под контролем и не должны играть с прибором.
Операции по чистке и обслуживанию не должны проводиться детьми без надзора.
Помещение должно иметь достаточную вентиляцию, когда кухонная вытяжка используется одновременно с другими приборами, работающими на газе или других видах топлива.
Вытяжка должна часто чиститься как внутри, так и снаружи (ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ), соблюдая указания в инструкциях по обслуживанию.
Несоблюдение норм чистки вытяжки, замены и чистки фильтров увеличивает риск возгорания.
Строго запрещено приготовление пищи на открытом огне под вытяжкой.
Использование открытого пламени наносит ущерб фильтрам и может привести к возгоранию, поэтому его следует избегать в любом случае.
Жарка должна проводиться под надзором, чтобы избежать возгорания раскалённого подсолнечного масла.
ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки могут нагреваться.
Для замены лампочки освещения используйте только тип лампочки, указанный в разделе обслуживания/замены лампочки этого руководства.
Внимание! Не подключайте прибор к электрической сети до тех пор, пока установка полностью не закончена.
Что касается технических мер и мер безопасности при отводе паров, строго соблюдайте требования местных компетентных органов.
Всасываемый воздух не должен выпускаться в трубу, используемую для выброса дымов от приборов, работающих на газе или других видах топлива.
Не использовать или оставлять вытяжку без правильно установленных лампочек, так как это может привести к риску поражения электрическим током.
Никогда не использовать вытяжку без правильно установленной решётки!
Вытяжка НИКОГДА не должна использоваться в качестве опорной поверхности, если только это не указано.
Использовать только винты, входящие в комплект поставки, для фиксации при установке, или, если они отсутствуют, приобрести винты правильного типа. Использовать винты правильной длины, как указано в руководстве по установке. В случае сомнений обращайтесь в авторизованный
сервисный центр или к квалифицированному персоналу.
ВНИМАНИЕ! Неправильная установка винтов и крепёжных приспособлений в соответствии с этими инструкциями может привести к рискам электрического происхождения.
Вытяжка может иметь дизайн, отличающийся от показанного на рисунках в данном руководстве, однако инструкции по эксплуатации, техническому обслуживанию и установке остаются теми же.
Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, возникшие при использовании прибора вследствие несоблюдения инструкций, приведённых в данном руководстве. Вытяжка предназначена для всасывания дыма и пара при приготовлении пищи и только для бытового использования.
! Очень важно сохранить эту инструкцию, чтобы иметь возможность обратиться к ней в любой момент. Если изделие продаётся, передаётся или переносится, убедитесь, что инструкция всегда прилагается к нему.
! Внимательно прочитайте инструкцию. В ней содержится важная информация по установке, эксплуатации и безопасности.
! Запрещается вносить изменения в электрическую или механическую часть изделия или в трубы рассеивания.
! Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.
Расстояние от нижней грани вытяжки до опорной поверхности для посуды на кухонной плите должно быть не менее 55 см для электрических плит и не менее 65 см для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты указано большее расстояние, учитывайте это.
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключение к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.
Внимание! Прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование, убедитесь в том, что кабель питания правильно смонтирован.
Замена электрокабеля
Внимание! Во избежание всяких рисков, операция по замене кабеля питания должна быть произведена персоналом компетентной службы техобслуживания.
ВЫБРОС ВОЗДУХА
(для исполнения с отводом воздуха)
Подсоединить вытяжку к выводной трубе с диаметром, соответствующим отверстию выхода воздуха (соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.
Производитель снимает с себя всякую ответственность по отношению выше сказанного.
! Использовать трубу с минимально необходимой длиной. ! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегать резкого изменения сечения трубы. ! Предприятие снимает с себя какую-либо ответственность, если данные правила не выполняются.
С РЕЦИРКУЛЯЦИЕЙ ИЛИ С ВЫВОДОМ?
! Ваша вытяжка готова к использованию в режиме отвода. Для того чтобы использовать вытяжку в режиме рециркуляции, необходимо установить ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ. Проверьте на первых страницах данного руководства, входит ли ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ в поставку или его необходимо приобрести отдельно. Примечание: Если входит в поставку оборудования, в некоторых случаях дополнительный комплект угольных фильтров может уже быть установлен на вытяжке. Информация по переводу вытяжки из режима отвода в режим рециркуляции уже входит в данное руководство.
Исполнение с рециркуляцией
В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.
Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.
Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно.
Если вытяжка снабжена угольным фильтром, то уберите его.
Исполнение с отводом воздуха
Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибьютора. Втягиваемый воздух обезжиривается и дезодорируется перед тем, как вновь возвращается в помещение через верхнюю решетку.
КОМАНДЫ
Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и включения света для освещения рабочей поверхности плиты.
T1. Выключатель освещения ВКЛ/ВЫКЛ. T2. Выключатель ВЫКЛ/скорость 1. T3. Переключатель скорости 2. T4. Переключатель скорости 3.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Очистка
Для чистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!
Обслуживание жировых фильтров
Удерживает частицы жира, исходящие от плиты.
Фильтр следует чистить ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.
При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

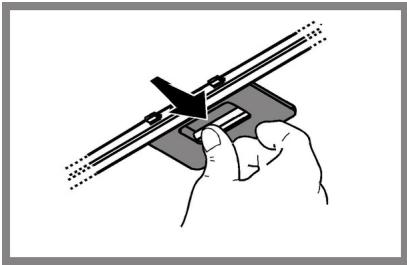

Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра.
Обслуживание угольного фильтра
Удаляет неприятные запахи кухни.
Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки фильтров задержки жира. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.

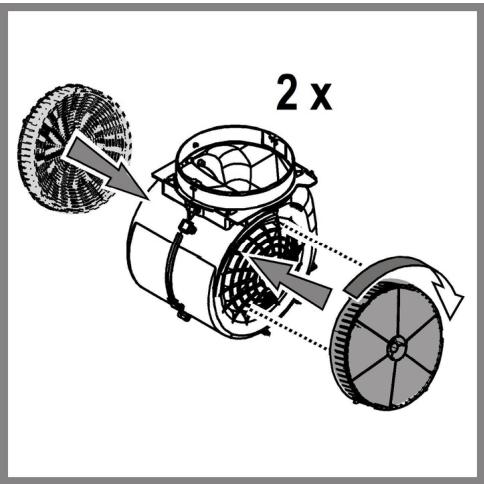

Круглый угольный фильтр
Покрыть фильтрами обе стороны для зачехления защитных решеток ротора двигателя, после чего вращать фильтр по часовой стрелке.
Для снятия - вращать против часовой стрелки.
Замена ламп
Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.
Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на вытяжке.
- Используя плоскую отвертку или аналогичный инструмент, осторожно снимите защитный элемент.
- Замените перегоревшую лампу.
Используйте лишь галогеновые лампы на 12 вольт, мощностью максимум 20 ватт , сделанные для базы G4 , пригодные для использования в открытых светильниках.
Следуйте указаниям и не прикасайтесь к новым лампам голыми руками.
- Закройте плафон (крепление защелкой).
Данное изделие промаркировано в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.
Символ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации.
Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.
Устройство разработано, испытано и изготовлено в соответствии с:
- Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и оставьте его работать в течение нескольких минут после того, как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума.
АНОМАЛИИ В РАБОТЕ
Если что-то не работает должным образом, перед тем как обратиться в Службу по техническому обслуживанию, выполните следующие простые проверки:
• Если вытяжка не работает:
Проверить:
- что бы не была прервана подача тока.
- что бы была выбрана скорость.
• Если вытяжка плохо работает:
Проверить:
- что выбранная скорость двигателя достаточна для выработанного количества дыма и пара.
- что кухня достаточно проветрена для того, чтобы вытяжка могла выполнить забор воздуха.
- что угольный фильтр не отработан (вытяжка в режиме с рециркуляцией воздуха).
- Если вытяжка выключилась в ходе нормальной работы: Проверить:
- что не прервана подача тока.
- что не сработал однополюсный выключающий аппарат.
В случае возможных аномалий в работе, перед тем как обратиться в службу технического обслуживания отключить от электропитания аппарат минимум на 5 секунд, вынимая вилку и потом подсоединить его снова. Если аномалия в работе продолжает существовать обратиться в службу техобслуживания.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Ммодель | Высота (cm) | Ширина (cm) | Глубина (cm) | выводнойтрубы (cm) |
| IHPC 9.5 AM XIHPC 9.4 AM X | | 90 | 40 | 15-12,5-12 |
| IHPC 6.4 AM XIHPC 6.4 AM KIHPC 6.5 AM X | | 60 | 40 | 15-12,5-12 |
Смотри табличку характеристики для полного поглощения и поглощение лампы.
| Мощность (W) | Напряжение (V) | Подключение | Размеры (mm) |
| Галоген | 2 x 20W | 12 | G4 | 33x∅10 |
Комплектующие, не входящие в комплект деталей к изделию
