MANUAL DE UTILIZADOR IHPC 6.5 AM X INDESIT
LIGAÇÃO ELÉTRICA
ANOMALIAS DE FUNCIONAMENTO
ANOMALIAS DE FUNCIONAMENTO

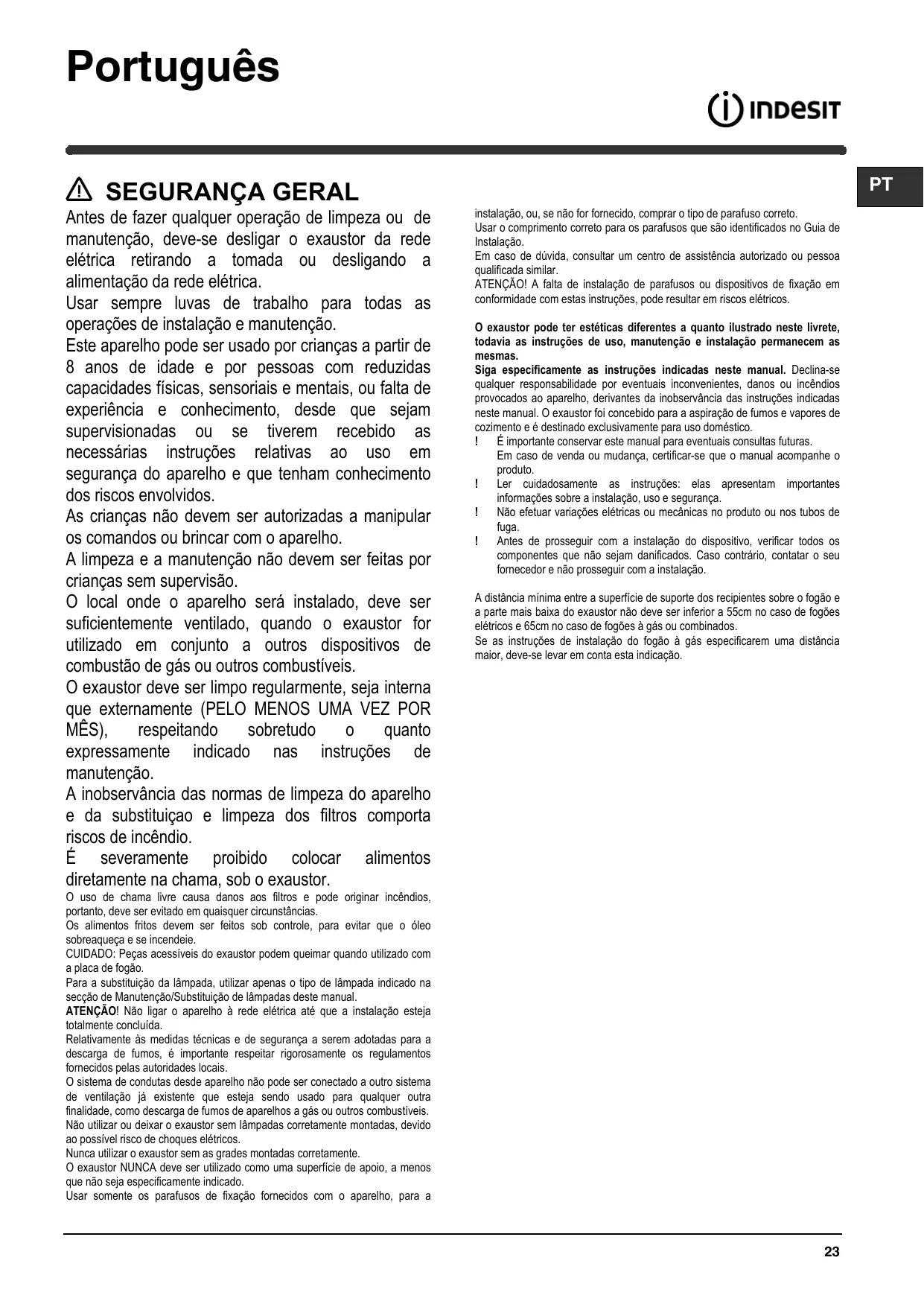

Antes de efetuar qualquer operação de limpeza ou manutenção, deve-se desligar o exaustor da rede elétrica, retirando a ficha da tomada ou desligando o disjuntor correspondente.
Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções relativas à utilização segura do aparelho e compreendam os riscos envolvidos.
As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.
O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
O exaustor deve ser limpo regularmente, tanto interna como externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o que está expressamente indicado nas instruções de manutenção.
A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.
Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.
CUIDADO: As peças acessíveis do exaustor podem ficar quentes quando utilizado com a placa de fogão.
Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.
ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
Nunca utilizar o exaustor sem as grades montadas corretamente.
O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.
Usar somente os parafusos de fixação fornecidos com o aparelho, para a
instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.
ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.
Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.
! É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto.
! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança.
! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.
! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.
A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 55cm no caso de fogões elétricos e 65cm no caso de fogões à gás ou combinados.
Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação.
CONEXÃO ELÉTRICA
A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.
Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.
Substituição do cabo de alimentação
Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizado de modo a prevenir qualquer risco.
SAÍDA DO AR
(para as versões aspirantes)
Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente a saída de ar (falange de união).
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da seção do tubo (diâmetro). ! Caso estas normas não sejam respeitadas, a empresa declina qualquer responsabilidade.
FILTRANTE OU ASPIRANTE?
! O seu exaustor está pronto para ser utilizado na versão aspirante. Para utilizar o exaustor na versão filtrante, deve ser instalado um KIT ACESSÓRIO apropriado. Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente. Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão ativo pode já estar instalado no exaustor. As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.
Versão aspirante
Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.
Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.
Versão filtrante
O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.
Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.
COMANDOS
O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.
T1. Interruptor luz ON/OFF. T2. Interruptor OFF/velocidade 1. T3. Seleção velocidade 2. T4. Seleção velocidade 3.
MANUTENÇÃO
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros.
Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Manutenção dos filtros anti-gordura
O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

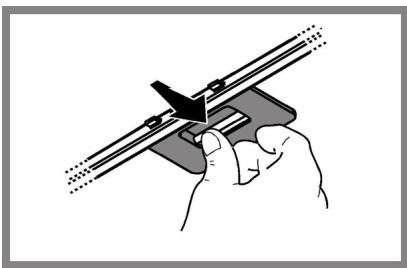

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.
Manutenção do filtro a carvão
Retém os odores desagradáveis produzidos durante a preparação de alimentos.
A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.
NÃO pode ser lavado ou regenerado.

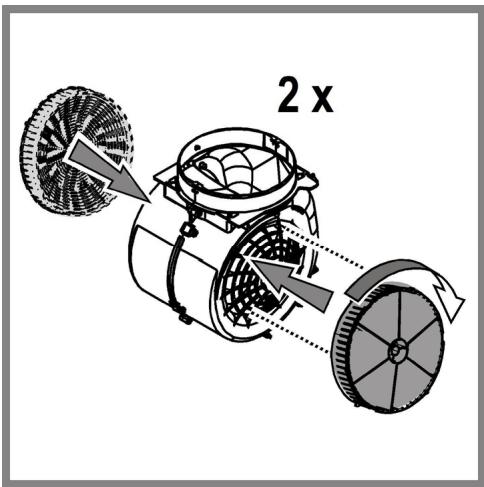

Filtro a carvão circular
Aplique um por cada lado na cobertura de ambas as grelhas de proteção do impulsor do motor; depois disso, vire a pega em sentido horário.
Para a desmontagem, vire em sentido anti-horário.
Substituição das lâmpadas
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.
Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.
- Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
- Substitua a lâmpada queimada.
Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomar cuidado para não as tocar com as mãos.
- Feche a cobertura (fixação por encaixe).
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.
O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
Aparelho projetado, testado e fabricado de acordo com:
- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.
ANOMALIAS DE FUNCIONAMENTO
Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples:
• Se o exaustor não funcionar: Verificar que: - não há interrupção de corrente. - foi seleccionada uma velocidade. • Se o exaustor tiver uma performance fraca: Verificar que: - A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada. - O fogão é suficientemente arejado para permitir uma tomada de ar. - O filtro de carvão não está gasto (exaustor em versão filtrante). • Se o exaustor desligar durante o funcionamento normal: Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou.
Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.
DADOS TÉCNICOS
| Modelo | Altura (cm) | Largura (cm) | Profundidade (cm) | ∅ do tubo de descarga (cm) |
| IHPC 9.5 AM X | 59 -76,5 | 90 | 40 | 15-12,5-12 |
| IHPC 9.4 AM X | 70 - 87 |
| IHPC 6.4 AM X | 59 -76,5 | 60 | 40 | 15-12,5-12 |
| IHPC 6.4 AM K | 70 - 87 |
| IHPC 6.5 AM X |
Ver na placa de dados a absorção total e a absorção da lâmpada.
| Potência (W) | Tensão (V) | Engate | Medidas (mm) |
| Halogénea | 2 x 20W | 12 | G4 | 33x∅10 |
Componentes não fornecidas com o produto.
