IHPC 6.5 AM X - Digestoř INDESIT - Bezplatný návod k obsluze

Typ produktu	Odsávací digestoř
Značka	Indesit
Model	IHPC 6.5 AM X
Rozměry (Š x H x V)	60 x 40 x 59-76.5 cm
Průměr výstupu vzduchu	150 mm (přizpůsobitelné na 125 nebo 120 mm)
Výkon osvětlení	2 x 20 W halogen, 12 V, typ G4
Napájecí napětí	220-240 V ~ 50 Hz
Počet rychlostí	3 rychlosti + zastavení
Typ ovládání	Mechanická tlačítka
Tukový filtr	Kovový filtr, který lze mýt v myčce
Uhlíkový filtr	Aktivní uhlíkový filtr (volitelný, není součástí dodávky, životnost max. 4 měsíce)
Režim odvodu	Odsávací (venkovní odvod) nebo filtrační (recirkulace s uhlíkovým filtrem)
Minimální bezpečnostní vzdálenost	55 cm (elektrický sporák) / 65 cm (plynový nebo kombinovaný)
Výškově nastavitelné	Ano, od 59 do 76,5 cm
Údržba	Čistěte tukový filtr měsíčně; vyměňujte uhlíkový filtr každé 4 měsíce; čistěte vnější povrch vlhkým hadříkem a neutrálním čisticím prostředkem
Bezpečnost	Před údržbou odpojte ze sítě; nepoužívejte otevřený oheň; dodržujte minimální vzdálenosti
Instalace	Upevnění na zeď pomocí přiložených šroubů; odvodní potrubí není součástí dodávky

Často kladené otázky - IHPC 6.5 AM X INDESIT

Jak vyčistit tukový filtr?

Kovový tukový filtr je třeba čistit jednou měsíčně. Můžete jej umýt ručně jemným čisticím prostředkem nebo v myčce nádobí na nízkou teplotu a rychlý cyklus. Pro demontáž zatáhněte za pružinovou rukojeť.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce. Nelze jej čistit ani regenerovat. Pro výměnu jej otočte proti směru hodinových ručiček a demontujte, poté nasaďte nový otáčením po směru hodinových ručiček.

Jak vyměnit žárovku?

Nejprve odpojte spotřebič. Ujistěte se, že je žárovka studená. Pomocí malého plochého šroubováku odstraňte kryt. Vyměňte za halogenovou žárovku 12V - max 20W - G4. Nedotýkejte se žárovky holýma rukama. Kryt zacvakněte zpět.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda je zvolena rychlost. Pokud problém přetrvává, odpojte digestoř na 5 sekund a poté ji znovu připojte. Pokud stále nefunguje, kontaktujte zákaznický servis.

Jak přejít z odsávací verze na filtrační?

Musíte zakoupit příslušenství obsahující aktivní uhlíkový filtr. Odstraňte stávající uhlíkový filtr (pokud je přítomen) a nainstalujte nový podle pokynů. Odvodní potrubí se ve filtrační verzi nepoužívá; vzduch je vracen zpět do místnosti.

Jaká je minimální vzdálenost mezi digestoří a sporákem?

Minimální vzdálenost je 55 cm pro elektrický sporák a 65 cm pro plynový nebo kombinovaný sporák. Vždy dodržujte pokyny výrobce sporáku, pokud uvádějí větší vzdálenost.

Digestoř vydává hluk, je to normální?

Určitý hluk je normální, zejména při vyšších rychlostech. Pokud je hluk nadměrný, zkontrolujte, zda je tukový filtr čistý a zda odvodní potrubí není ucpané. Příliš malý průměr potrubí může také zvýšit hluk.

Mohu digestoř používat bez tukového filtru?

Ne, digestoř by nikdy neměla být používána bez správně namontovaného tukového filtru. Mohlo by dojít k poškození motoru a hrozí nebezpečí požáru.

Jak čistit vnější povrch digestoře?

Používejte výhradně vlhký hadřík s neutrálním tekutým čisticím prostředkem. Nepoužívejte alkohol, abrazivní prostředky ani tvrdé čisticí nástroje. Osušte měkkým hadříkem.

Je digestoř kompatibilní s indukční deskou?

Ano, digestoř je kompatibilní se všemi typy sporáků (elektrickými, plynovými, indukčními) za předpokladu dodržení minimální bezpečnostní vzdálenosti. U indukčních desek je minimální vzdálenost 55 cm.

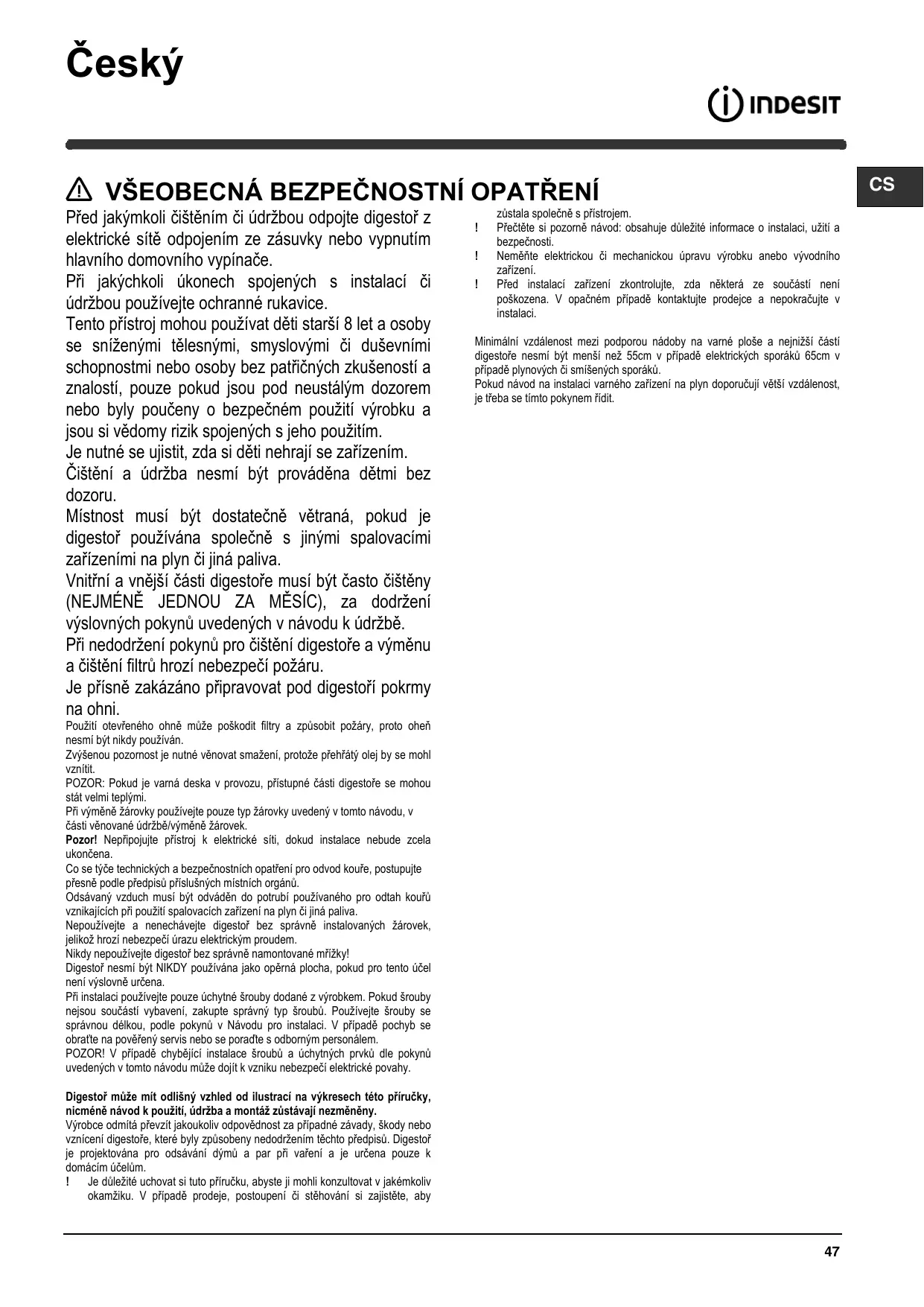

NÁVOD K OBSLUZE IHPC 6.5 AM X INDESIT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

Při instalaci používejte pouze úchytné šrouby dodané s výrobkem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby

zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připravena k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda je KIT PŘÍSLUŠENSTVÍ součástí vybavení přístroje, anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech by mohl být na digestoři již nainstalován dodatkový filtrační systém založený na aktivních uhlících.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1. spínač osvětlení ON/OFF. T2. vypínač OFF/rychlost 1 T3. volba rychlosti 2 T4. volba rychlosti 3

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

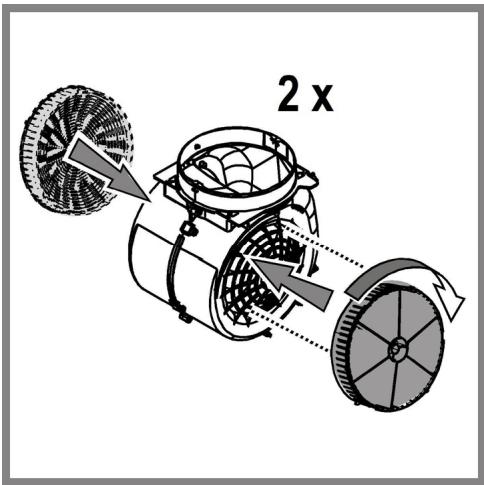

Údržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna svítidel

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte si, že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku).

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol ■ na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduchá kontrolní opatření:

• Jestliže digestoř nefunguje: Ověřte si, zda:
• nedošlo k přerušení elektrického proudu.
• Jestliže digestoř má nedostatečný výkon: Ověřte si, zda:
• zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.
• zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.
• zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

- Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	dodpadního potrubí (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

	Výkon (W)	Napětí (V)	Závit	Rozměry (mm)
Halogenová	2 x 20W	12	G4	33x∅10

Komponenty, které nejsou součástí vybavení výrobku

⚠️ VŠEOBECNÁ BEZPEČNOST

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.

V této záležitosti se vyhýbá každé zodpovědnosti.

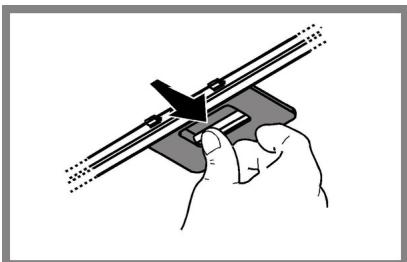

Údržba protitukových filtrů

Na odpojení protitukových filtrů potáhněte za pružinový háček.

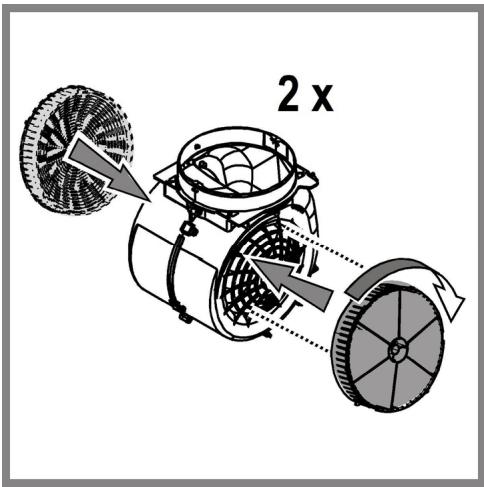

Údržba uhlíkového filtru

Kvůli odmontování pootočte proti směru hodinových ručiček.

Výměna žárovek

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

• pokud odsavač par má slabý výkon:

Zkontrolujte, že:

	Výkon (W)	Napätie (V)	Pin	Rozmery (mm)
Halogénová	2 x 20W	12	G4	33x∅10
