IHPC 6.5 AM X - Kuchynský odsávač pár INDESIT - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Indesit
Model	IHPC 6.5 AM X
Rozmery (Š x H x V)	60 x 40 x 59–76,5 cm
Priemer výstupu vzduchu	150 mm (adaptovateľné na 125 alebo 120 mm)
Výkon osvetlenia	2 x 20 W halogénové, 12 V, typ G4
Napájacie napätie	220-240 V ~ 50 Hz
Počet rýchlostí	3 rýchlosti + zastavenie
Typ ovládania	Mechanické tlačidlá
Tukový filter	Kovový filter umývateľný v umývačke riadu
Uhlíkový filter	Aktívny uhlíkový filter (voliteľný, nie je súčasťou dodávky, maximálna životnosť 4 mesiace)
Režim odsávania	Odsávací (vonkajšie odvádzanie) alebo filtračný (recirkulácia s uhlíkovou súpravou)
Minimálna bezpečnostná vzdialenosť	55 cm (elektrický sporák) / 65 cm (plynový alebo kombinovaný)
Nastaviteľná výška	Áno, od 59 do 76,5 cm
Údržba	Čistite tukový filter mesačne; vymeňte uhlíkový filter každé 4 mesiace; čistite povrch vlhkou handričkou a neutrálnym čistiacim prostriedkom
Bezpečnosť	Odpojte pred údržbou; nepoužívajte otvorený oheň; dodržiavajte minimálne vzdialenosti
Inštalácia	Upevnenie na stenu pomocou dodaných skrutiek; odsávacia hadica nie je súčasťou dodávky

Často kladené otázky - IHPC 6.5 AM X INDESIT

Ako čistiť tukový filter?

Kovový tukový filter by sa mal čistiť raz za mesiac. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Na demontáž potiahnite pružinovú rukoväť.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť maximálne každé 4 mesiace. Nedá sa čistiť ani regenerovať. Pri výmene ním otočte proti smeru hodinových ručičiek na demontáž a potom nasaďte nový otáčaním v smere hodinových ručičiek.

Ako vymeniť žiarovku?

Najprv odpojte spotrebič. Uistite sa, že žiarovka je studená. Pomocou malého plochého skrutkovača odstráňte kryt. Vymeňte za halogénovú žiarovku 12V – max. 20W – G4. Nedotýkajte sa žiarovky rukami. Zatvorte kryt zacvaknutím.

Čo robiť, ak digestor nefunguje?

Najprv skontrolujte, či nedošlo k výpadku prúdu a či je zvolená rýchlosť. Ak problém pretrváva, odpojte digestor na 5 sekúnd a potom ho znova zapojte. Ak stále nefunguje, kontaktujte popredajný servis.

Ako prepnúť z odsávacej verzie na filtračnú?

Musíte si zakúpiť príslušenstvo vrátane aktívneho uhlíkového filtra. Odstráňte existujúci uhlíkový filter (ak je prítomný) a nainštalujte nový podľa pokynov. Odsávacia hadica sa vo filtračnej verzii nepoužíva; vzduch sa vracia do miestnosti.

Aká je minimálna vzdialenosť medzi digestorom a sporákom?

Minimálna vzdialenosť je 55 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Vždy dodržiavajte pokyny výrobcu sporáka, ak uvádzajú väčšiu vzdialenosť.

Digestor vydáva hluk, je to normálne?

Určitý hluk je normálny, najmä pri vyšších rýchlostiach. Ak je hluk nadmerný, skontrolujte, či je tukový filter čistý a či odsávacia hadica nie je upchatá. Príliš malý priemer hadice môže tiež zvýšiť hluk.

Môžem používať digestor bez tukového filtra?

Nie, digestor sa nikdy nesmie používať bez správne nasadeného tukového filtra. Mohlo by to poškodiť motor a predstavovať riziko požiaru.

Ako čistiť vonkajšiu časť digestora?

Používajte výhradne vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Nepoužívajte alkohol, abrazívne prostriedky ani tvrdé čistiace nástroje. Utierajte mäkkou handričkou.

Je digestor kompatibilný s indukčnou doskou?

Áno, digestor je kompatibilný so všetkými typmi sporákov (elektrické, plynové, indukčné) za predpokladu dodržania minimálnej bezpečnostnej vzdialenosti. Pre indukčné dosky je minimálna vzdialenosť 55 cm.

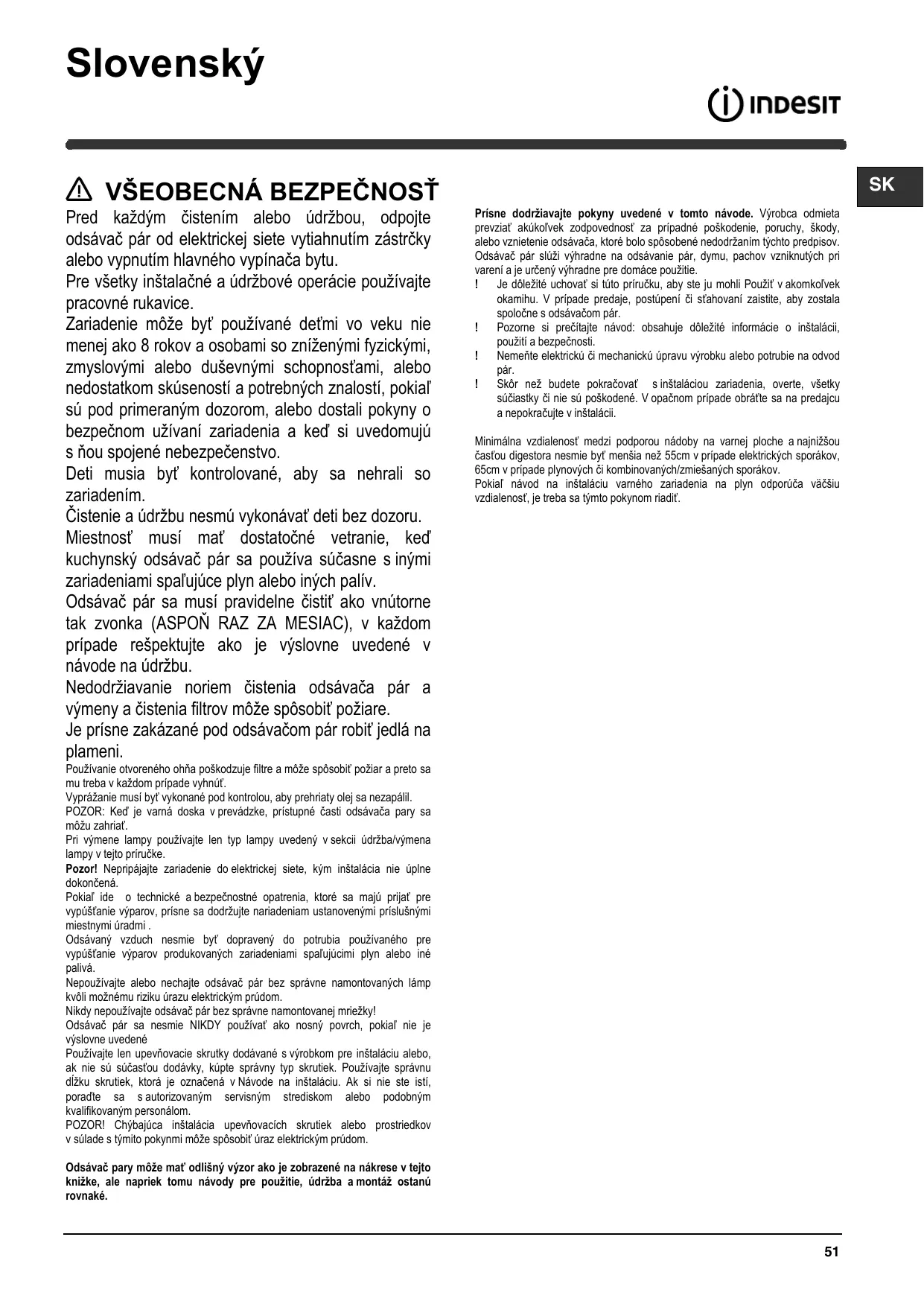

NÁVOD NA OBSLUHU IHPC 6.5 AM X INDESIT

Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial’ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked’ si uvedomujú s ňou spojené nebezpečenstvo.

Deti musia byt' kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, ked kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare.

Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek. Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu. Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

! Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
! Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrátte sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadiť.

ELEKTRICKÉ PRIPOJENIE

Siet'ové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opät' napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Výmena napájacieho kábla

Upozornenie! Výmena napájacieho kábla musí byť prevedená príslušnou schválenou technickou službou.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1. Vypínač svetla ON/OFF.
T2. Vypínač svetla OFF/rýchlost' 1
T3. Vol'ba rýchlosti 2
T4. Vol'ba rýchlosti 3

ÚDRŽBA

Čistenie

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom. Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Okružno uholný filter

Použit' jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočit' smerom hodinových ručičiek.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojov.
2. Vymeňte poškodenú žiarovku. Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.
3. Zatvorte ochranný kryt (upevnenie na zápakdu).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znouvuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlost.

• zvolená rýchlost' motora je dostačujúca pre množstvo uvoľnených dymov a pár.
• Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátiť sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)	Híbkam) (cm)	∅ výfukového potrubia (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Vid' typový štítok pre celkovú absorpciu a absorpciu svetla.

Komponenty, ktoré nie sú dodané s výrobkom
