ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HIF9.7FABX HOTPOINT

Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

Бүл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ыктимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.

Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

устанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондыктан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

ЕСКЕРТУ! Орнату толык аякталмайынша құрылғыны электр

желісіне қоспаңыз.

Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді муқият орындау маңызды.

Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқ да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаңыз.

Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

Бүрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

Күмэндансаныз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ЕСКЕРТУ! Бурандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.

Какпак осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нүсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бул нускауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

! Кезкелген уакытта бул нускаумен пайдалану ушін актаған маңызды. Буйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына кез жеткізіңіз.

! Нуşcaуды мужият оқыңыз: онда бұйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.

! Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешкандай да өзгерістер жасамаңыз.

! Орнатуды орындамас бұрын берілген барлық кұрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тактайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдыкталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдыкталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі аскын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ! қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Куат кабелін ауыстыру

Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

АУА ТАРТУ САНЫЛАУЫ

(сору нүскалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сөргыш құбырлары мен көмдеу диаметрдегі тесікті пайдалану, сөру қуатын нашарлатып, ғүрілдеуін қүшейтеді.

! Кажетті минималды ұзындықтағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Түтіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

! Пеш какпағы сору нұскасында пайдалануға дайын.
Какпакты сүзгілеу функциясы бар нүскада пайдалану үшін арнайы САЙМАНДАР ЖИНАФЫ орнатылуы тиіс.
Осы нускаулықтың бірінші беттерінде САЙМАНДАР ЖИНАФЫНЫН, жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.
Ескертпе: Жабдыкталған болса, қакпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.
Какпакты сору нүсқасынан сүзгілеу нүсқасына ауыстыру туралы акпарат осы нүсқаулықта берілген.

Түтік арқылы бағыттау нұсқасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен иістерден тазартады.

БАСКАРУ ЭЛЕМЕНТТЕРИ

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Виртуалды түйме панелі және дыбыссыз жылдамдық мүмкіндігі бар үлгілер

T1. Сору моторының қосу/өшіру түймесі

T2. Басқару сору жылдамдығын (қуатын) таңдау түймесі Ескертпе: Қарқынды сору жылдымдығы (қуаты) (L3 жарық диоды жыпылықтайды) шамамен 5 минутка созылады, содан соң орташа сору жылдамдығы (қуаты) автоматты түрде орнатылады (L2 жарық диоды жанады).

Т3. Жарыкты косу/өшіру түймесі

Т4. «Дыбыссыз» сору жылдамдығын (қуатын) таңдау түймесі

L1. Орташа сору жылдамдығы (қуаты) жарық диоды

L2. Жоғары сору жылдамдығы (қуаты) жарық диоды

L3 Қарқынды сору жылдамдығы жарық диоды – уақыты белгіленген (5 мин.).

L4 Сүзгі қанықтығына арналған жарық диоды: жыпылықтайды: көмір сүзгісіне техникалық қызмет көрсетуді орындау; қосулы: май сүзгілеріне техникалық қызмет көрсетуді орындау.

L5 Төмен (дыбыссыз) сору жылдамдығы (қуаты) жарық диоды

L1+L2+L3 келесі реттілікте жыпылықтайды: жоғары температурада автоматты жұмыс (байланысты бөлімді қараңыз)

Сүзгі қанықтығын бастанқы қалпына келтіру

Сузгіге техникалық қызмет көрсеткен соң, Т1 түймесін басып тұрыңыз, содан соң L4 жарық диоды өшеді.

Көмір сүзгісі қанықтығының жарық диодын

белсендіру

Көмір сүзгісі қанықтықтығының жарық диоды әдетте өшірулі болады. Оны белсендіру үшін, келесі қадамдарды орындаңыз:

Сорғыш өшірулі болғанда, Т1 және Т4 түймелерін бір уақытта басып тұрыңыз: Сәтті белсендіруді көрсету үшін, алдымен L1, содан соң L2 жыпылықтайды.

Көмір сүзгісі қанықтығының жарық диодын өшіру: жоғарыдағы әрекетті қайталаңыз, алдымен L1 мен L2 бірге жыпылықтайды, содан соң L1 ғана сәтті өшіруді көрсету үшін жыпылықтайды.

Жоғары температурада автоматты жұмыс

Сорғыш температураны анықтайтын датчикпен жабдықталған. Температура тым жоғары болған кезде, датчик автоматты түрде орташа сору жылдамдығын (қуатын) белсендіреді. Датчикпен анықталған температура едәуір төмендегенде, сорғыш өшеді.

SOFT-TOUCH баскару панелі бар үлгі

HIBS 9.8F LT X

T1

T2

T3

T4

T5

T6

Сорғыштың функцияларын тандау үшін, жай ғана басқару элементтерін түртіңіз:

T2. Орташа сору жылдамдығын (қуат) таңдауға арналған түйме

Т3. Жоғары және қарқынды сору жылдамдығын (қуат) таңдауға арналған түйме

Жоғары сору жылдамдығын (қуат) (L3 жарық диоды қосулы) тандау үшін бір рет басыңыз;

Қарқынды сору жылдамдығын (қуат) (L3 жарық диоды жыпылыктайды) тандау үшін қайта басыңыз.

Ескертпе: Каркынды сору жылдамдығы (қуат) шамамен 5 минутқа созылады, содан кейін жоғары сору жылдамдығы (қуат) автоматты түрде орнатылады.

Т4. Автоматты өшіру түймесі (Таймер) және көмір сүзгісіне арналған қанықтық индикаторы:

Автоматты өшіру:

Белсенді сору жылдамдығының (куат) автоматты өшіру функциясын орнату үшін, осы түймені басыңыз:

Дыбыссыз сору жылдамдығы (қуат): 20 минут

Орташа сору жылдамдығы (куат): 15 минут

Жоғары сору жылдамдығы (қуат): 10 минут

Көмір сүзгісінің қанықтық индикаторы

Шам жыпылықтаған кезде, көмір сүзгісіне (орнатылған болса) техникалық қызмет көрсетіңіз, жыпылықтауды төктату үшін, Т1 түймесін ұзак уакыт бойы басып тұрыңыз.

Т5. "Дыбыссыз" сору жылдамдығын (қуат) және май сүзгісінің қанықтық индикаторын таңдауға арналған түйме

Ескертпе: шам жыпылықтаған кезде, май сүзгісіне техникалық қызмет көрсетіңіз; содан кейін жыпылықтауды токтату үшін, Т1 түймесін үзак уакыт бойы басып тұрыңыз.

Т6. Шамдарды КОСУ/ЭШІРУ түймесі

T2+T3+T4 жыпылықтауы: жоғары температура шарттарында автоматты жұмыс істеу (сәйкес бөлімді қараңыз)

Көмір сүзгісінің қанықтық индикаторын іске қосу

Бул индикатор әдетте өшірулі болады. Оны белсендіру үшін келесі қадамдарды орынданыз:

Сорғыш өшірулі болғанда, Т2 және Т3 түймелерін бір мезгілде басып тұрыңыз: Сәтті белсендіруді көрсету үшін, алдымен Т3, содан кейін Т2 жыпылықтайды.

Көмір сүзгісінің қанықтық жарық диодын өшіру: жоғарыда сипатталған әрекетті қайталаңыз; Т3 және Т2 жыпылықтай бастайды, содан кейін өшіру сәтті орындалғанын көрсету үшін, Т3 ғана жыпылықтайды.

Жоғары температура шарттарында автоматты жұмыс істеу

Сорғыш температураны анықтайтын датчикпен жабдықталған. Ол тым жоғарылағанда, датчик автоматты түрде орташа сору жылдамдығын (куатты) қосады. Датчик арқылы анықталған температура едәуір төмендегенде, сорғыш өшеді.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. ҚұРЫЛГЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАНЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТИ ПАЙДАЛАНБАНЫЗ!

Периметрлік сору панелі

Жумсақ шүберекті және араластырылған жуғыш затты пайдаланып, түтін шығару құбырының көлемді тактасын май сүзгісімен бірдей жиілікпен тазалаңыз. Ешкашан абразивті тазалау өнімдерін пайдаланбаныз.

Майды тазарту сүзгілеріне техникалық қызмет көрсету

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.

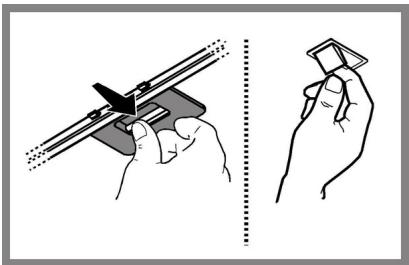

Май сүзгісін алып тастау үшін серіппелі босату түткасын тартыңыз

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз істі устап қалады.

Көмір фильтрінің қанығуы, асүйдін түрі мен көмір фильтрінің жүйелі тазаланылуына байланысты ұзақ уақыт қолданғаннан кейін болады. Қандай жағдай болмасын, картриджді кемінде 4 ай сайын ауыстырып түру қажет (немесе фильтрдің қанығу индикатор жүйесі, егер сіздің моделіңізге орнатылған болса, ауыстырудын қажет екенін көрсеткен жағдайда).

Жууға немесе қалпына келтіруге БОЛМАЙДЫ.

Курастыру

Көмір сүзгісін қақпақтың алдымен металл дөңес жерінің артына, одан кейін алдына екі түймемен іліңіз.

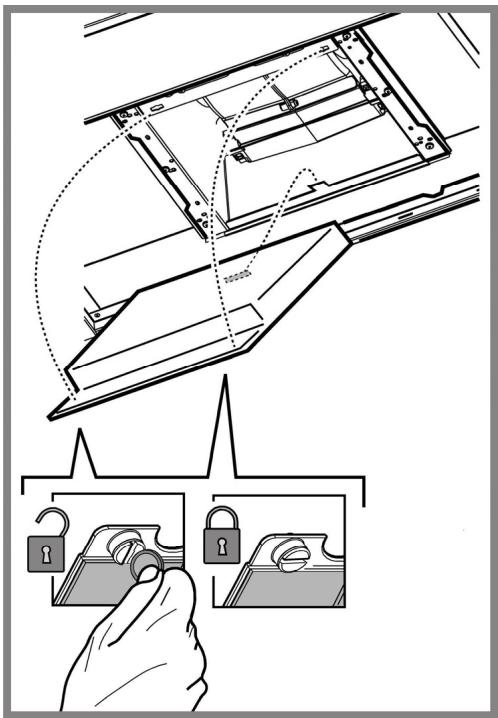

Бөлшектеу

Көмір сүзгісін қақпаққа 90° бұрышында ұстайтын түтқаларды бұру арқылы алып тастаңыз.

HIF 9.7F AB X - HIGC 9.7F AB XАспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны устаудан бұрын, олар суығандығына көз жеткізіңіз.

Қасиеттер жапсырмасында немесе корпустағы шам лампасында көрсетілгендей, ескі шам лампасын бірдей түрдегі лампамен алмастырыңыз.

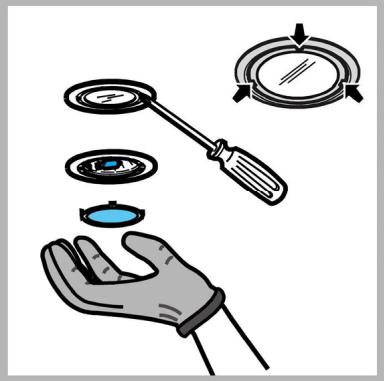

1. Кішкентай бурауыш немесе ұқсас аспап арқылы қорғайтын панелді шығарып алыңыз.
2. Бузылған шамды ауыстырыңыз. Макс.12V -20W - G4 галогендік шамдарды ғана қолданыңыз. Қолдарыңызды тигізбеніз.
3. Қорғайтын панелді жауып қойыңыз (фиксатор көмегімен).

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған.

Жарык диодтары онтайлы жарыкты, әдеттегі шамдардан 10 есе артық ұзактыкты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

ЖОЮ

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы ■ таңбасы берілген аспапты қайта пайдаға асыруда әддеттегі тұрыстық қалдық ретінде игерге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жөргілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дукенен ала аласыз.

Кұрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Kayıpcızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-
  1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қαқпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз.

Жылдамдыкта тек тутіннің және будың үлкен мөлшері жағдайында арттырыңыз және кушейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АКАУЛЫКТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:

• Какпак жұмыс істемесе:

Төменdegілерді тексеріңіз:

- Куат ажыратылмаған.

-Жылдамдык тандалған.

• Какпак жеткіліксіз қызмет атқарса:

Төменdegілерді тексеріңіз:

- Таңдалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.

- Асүй ауа кірісі үшін жеткілікті желдетіледі.

- Көмір сүзгісі тозбаған (қакпак сүзу нұскасында).

• Какпак қалыпты әрекет барысында өшірілсе:

Төменdegілерді тексеріңіз:

- Куат ажыратылмаған.

- көп полюсті ажырату құрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа ұақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫК ДЕРЕКТЕР

Улгі	Биіктігі (см)	Ені (см)		Қалындығы (см)		Шығару түтігінің Ø (см)
HIBS 9.7F LB X	74 -10476 - 104		90		60	15-12,5-12
HIBS 9.8F LT X	75,3 - 102,3		89,8		60,6	15-12,5-12
HIF 9.7F AB X HIGC 9.7F AB X	60,9 – 11372,2 –113		89,8		59,8	15-12,5-12

Жалпы сініру мен жарык сініруді тексеру үшін тактаны тексеріңіз.

HIF 9.7F AB X - HIGC 9.7F AB X

	Куат (Вт)	Кернеу (В)	Какпак	Өлшемдер (mm)
Alogena	10W	12	G4	33x∅10

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

Өніммен бірге берілмеген курамдастар
