HIF9.7FABX - Campana extractora HOTPOINT - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato HIF9.7FABX HOTPOINT en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | HOTPOINT |
| Modelo | HIF9.7FABX |
| Altura (ajustable) | 60,9 – 113 cm |
| Anchura | 89,8 cm |
| Profundidad | 59,8 cm |
| Diámetro de conexión de evacuación | 12 – 15 cm |
| Alimentación eléctrica | 220 – 240 V, 50/60 Hz |
| Potencia absorbida total | Ver placa de características |
| Iluminación | LED (o halógeno 12 V – 20 W máx – G4) |
| Número de velocidades de aspiración | 4 (silenciosa, media, alta, intensiva temporizada 5 min) |
| Tipo de control | Panel de control Soft Touch |
| Función automática | Sensor de temperatura: activación automática de la velocidad media |
| Indicador saturación filtros | LED: parpadeante = filtro de carbón, encendida = filtro de grasas |
| Filtro de grasas | Metálico, lavable (mensualmente) en lavavajillas o a mano |
| Filtro de carbón | Reemplazo cada 4 meses como máximo |
| Distancia mínima de instalación | 50 cm (cocción eléctrica) / 65 cm (cocción a gas o mixta) |
| Seguridad | Desconectar antes del mantenimiento; no usar sin rejilla; no flamear debajo de la campana |
| Reparabilidad | Lámparas reemplazables (LED: SAT; halógeno: por el usuario) |
| Reciclaje | Conforme a la directiva RAEE 2012/19/UE |
Preguntas frecuentes - HIF9.7FABX HOTPOINT
Preguntas de los usuarios sobre HIF9.7FABX HOTPOINT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones HIF9.7FABX - HOTPOINT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HIF9.7FABX de la marca HOTPOINT.
MANUAL DE USUARIO HIF9.7FABX HOTPOINT

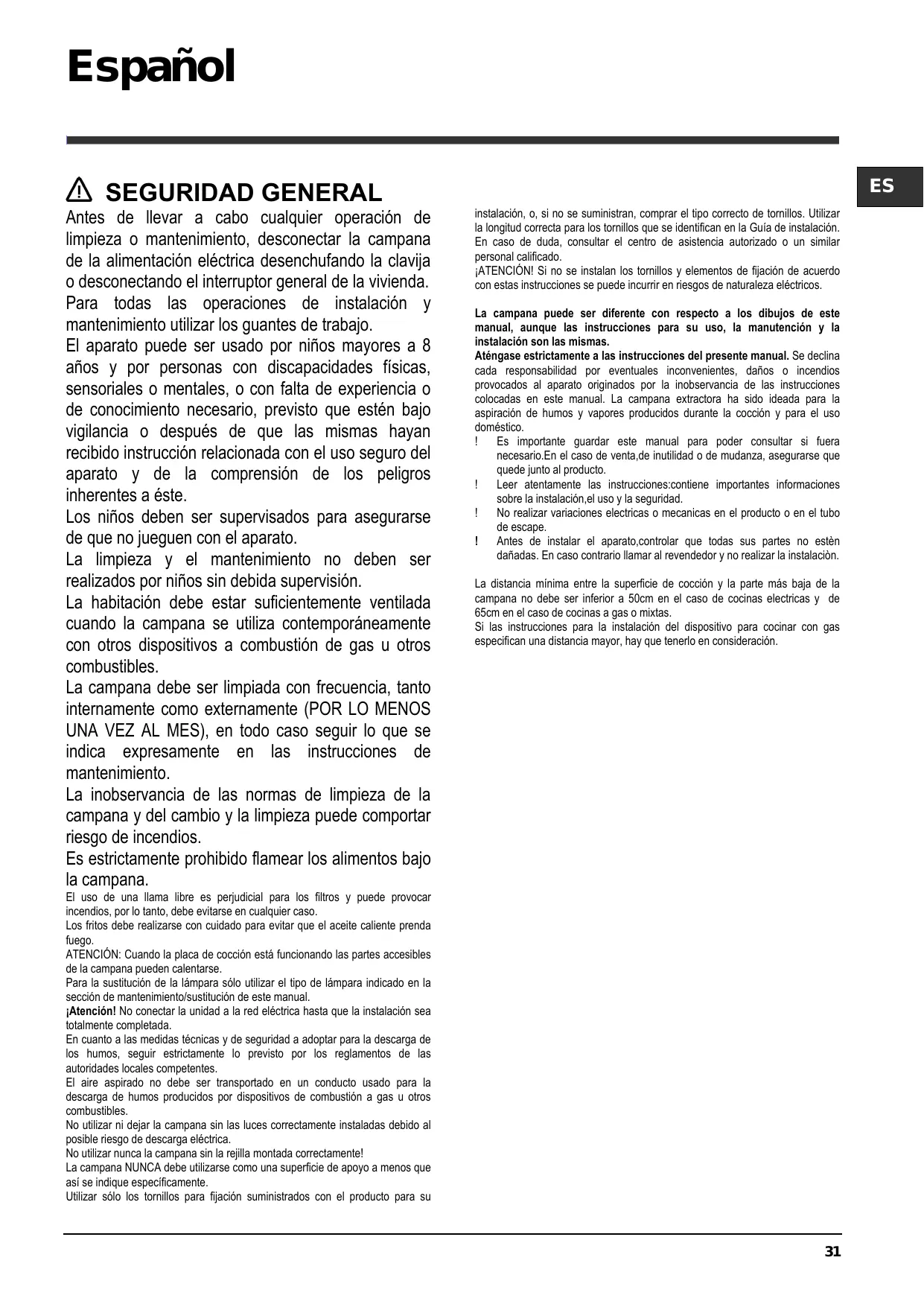

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
Es estrictamente prohibido flamear los alimentos bajo la campana.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.
Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
No utilizar nunca la campana sin la rejilla montada correctamente!
La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
Utilizar sólo los tornillos para fijación suministrados con el producto para su
instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.
¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.
La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención y la instalación son las mismas.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
CONEXIÓN ELÉCTRICA
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Sustitución del cable de alimentación
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.
EXTRACCIÓN DE AIRE
(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
! Utilice un conducto cuya longitud sea la mínima indispensable.
! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! La empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!
¿ FILTRANTE O ASPIRANTE ?
! Su campana extractora está lista para ser usada en versión aspirante.
Para utilizar la campana en versión filtrante se instala el KIT ACCESORIO.
Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.
Nota: Si proveido, en algunos casos, el sistema de filtración añadido a base de carbones activos podría estar ya instalado en la campana.
Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.
Versión aspirante
El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujeción.
Versión filtrante
El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.
Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
Modelos con teclado Soft Button + Silent Speed
T1. Interruptor ON/OFF motor de aspiración
T2. Interruptor selección velocidad (potencia) de aspiración de operación
Nota: La velocidad (potencia) de aspiración intensiva (LED L3 intermitente) tiene una duración de aproximadamente 5 minutos, después de lo cual se ajusta automáticamente a velocidad (potencia) de aspiración media (LED L2 encendido).
T3. Interruptor ON/OFF iluminación
T4. Interruptor de selección velocidad (potencia) de aspiración "silenciosa"
L1. LED velocidad (potencia) de aspiración media
L2. LED velocidad (potencia) de aspiración alta
L3. LED velocidad (potencia) de aspiración intensiva - temporizada (5 min.).
L4. LED de saturación de los filtros:
Intermitente: realizar la manutención del filtro de carbón.
Encendido: realizar la manutención de los filtros anti-grasas.
L5 intermitentes en secuencia: funcionamiento automático en presencia de temperatura elevada (ver sección correspondiente)
Intermitente: realizar la manutención del filtro de carbón.
Encendido: realizar la manutención de los filtros anti-grasas.
L5 LED velocidad (potencia) de aspiración media (silenciosa)
L1+L2+L3 intermitentes en secuencia: funcionamiento automático en presencia de temperatura elevada (ver sección correspondiente)
Restablecimiento saturación filtros
Después de haber realizado la manutención de los filtros, mantener presionado el interruptor T1, el LED L4 se apaga.
Activación LED saturación filtro de carbón
El LED de la saturación filtro de carbón está normalmente desactivado. Para activarlo proceder de la siguiente manera:
Con la campana apagada, presionar y mantener presionados al mismo tiempo T1 y T4: primero parpadea L1, después también lo hace L2 para indicar la activación realizada.
Desactivación LED saturación filtro de carbón: repetir el procedimiento anteriormente descrito, primero parpadean L1 y L2 y luego solo L1 para indicar la desactivación realizada.
Funcionamiento automático en presencia de temperatura elevada
La campana está dotada de un sensor que detecta la temperatura. Cuando ésta última está muy elevada, el sensor hace activar automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor se haya reducido sensiblemente.
Modelo con teclado SOFT-TOUCH
HIBS 9.8F LT X
Para seleccionar las funciones de la campana es sólo necesario tocar los comandos:
T1. Botón ON/OFF motor de aspiración
T2. Botón de selección de velocidad (potencia) aspiración media
T3. Botón de selección de velocidad (potencia) aspiración alta e intensiva
Presionar una vez para seleccionar la velocidad (potencia) de aspiración alta (LED L3 encendida);
Presionar una vez más para seleccionar la velocidad (potencia) de aspiración intensiva (LED L3 intermitente);
Nota: La velocidad (potencia) de aspiración intensiva, tiene una duración aproximada de 5 minutos, después de los cuales se configura automáticamente la velocidad (potencia) de aspiración alta.
T4. Botón de apagado automático (Timer) e Indicador de saturación del filtro de carbón:
Apagado automático:
Presionar éste botón para configurar el apagado automático de la velocidad (potencia) de aspiración activa:
Velocidad (potencia) de aspiración silenciosa: 20 minutos
Velocidad (potencia) de aspiración media: 15 minutos
Velocidad (potencia) de aspiración alta: 10 minutos
indicador saturación filtro de carbón
Cuando parpadea, realizar el mantenimiento, si está instalado, del filtro de carbón; después de lo cual mantener presionado el botón T1 para detener la luz parpadeante.
T5. Botón de selección de velocidad (potencia) aspiración "silenciosa" e indicador saturación filtro de grasas
Nota: cuando parpadea realizar el mantenimiento del filtro de grasas; después de lo cual mantener presionado el botón T1 para detener la luz parpadeante.
T6. Botón ON/OFF iluminación
T2+T3+T4 parpadeante: operación automática en presencia de temperatura alta (ver párrafo correspondiente)
Activación indicador saturación filtro de carbón
Este indicador está normalmente desactivado. Para activarlo, proceder de la siguiente manera:
Con la campana apagada, presionar y mantener presionado de manera contemporánea T2 y T3: primero parpadea T3 y luego T2 para indicar la activación exitosa.
Desactivación LED saturación filtro de carbón: repetir la operación descrita anteriormente, primero parpadea T3 y T2 y luego i solo T3 para indicar la activación exitosa
Funcionamiento automático en presencia de temperatura elevada
La campana está equipada con un sensor que detecta la temperatura. Cuando ésta es demasiado alta, el sensor activa automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor se reduce significativamente.
MANTENIMIENTO
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Panel de aspiración perimetral
Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.
Mantenimientos de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

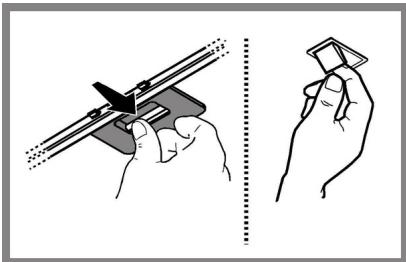

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Mantenimiento del filtro al carbón
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).
NO puede lavarse o reciclarse.
Montaje
Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metálica de la campana, y después en la parte anterior con las dos perillas.
Desmontaje

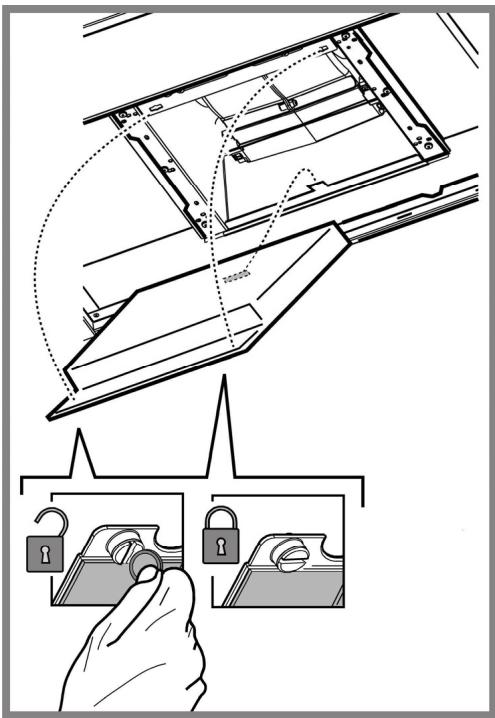

Quitar el filtro de carbón activo girando 90° grados las perillas que lo fijan a la campana.
Sustitución de la lámpara
HIF 9.7F AB X - HIGC 9.7F AB XDesconecte el aparato de la red eléctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten frías.
Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.

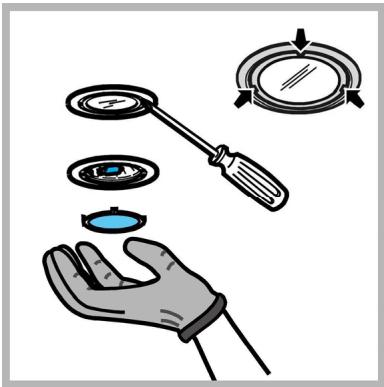

- Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar.
- Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
La campana viene provista de un sistema de iluminación basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.
Para la sustitución dirigirse al servicio asistencia técnica.
ELIMINACIÓN
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:
• Si la campana no funciona:
Compruebe que:
- no haya interrupciones de corriente.
- se haya seleccionado una velocidad.
• Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
- La cocina está suficientemente ventilada para permitir una toma de aire.
- el filtro de carbón no está gastado (campana en versión filtrante).
- Si la campana se ha apagado durante el funcionamiento normal:
Compruebe que:
- no haya interrupciones de corriente.
- el dispositivo de interrupción omnipolar no se ha disparado.
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.
DATOS TÉCNICOS
| Modelo | Altura (cm) | Ancho (cm) | Profundidad (cm) | ∅ del tubo de salida (cm) |
| HIBS 9.7F LB X | 74 -10476 - 104 | 90 | 60 | 15-12,5-12 |
| HIBS 9.8F LT X | 75,3 - 102,3 | 89,8 | 60,6 | 15-12,5-12 |
| HIF 9.7F AB XHIGC 9.7F AB X | 60,9 – 11372,2 –113 | 89,8 | 59,8 | 15-12,5-12 |
Ver la placa de las características para la absorción total y el absorbimiento de la lámpara.
HIF 9.7F AB X - HIGC 9.7F AB X
| Potencia (W) | Voltaje (V) | Casquillo | Dimensiones (mm) | |
| Halógena | 10W | 12 | G4 | 33x∅10 |
La campana viene provista de un sistema de iluminación basado en la tecnología LED.
Para la sustitución dirigirse al servicio asistencia técnica.
Componentes no suministrados con el producto
⚠️ ALGEMENE VEILIGHEID
Capta as partículas de gordura provenientes do cozimento.
- CONEXIÓN ELÉCTRICA
- Sustitución del cable de alimentación
- EXTRACCIÓN DE AIRE
- ¿ FILTRANTE O ASPIRANTE ?
- Versión aspirante
- Versión filtrante
- MANDOS
- Restablecimiento saturación filtros
- Activación LED saturación filtro de carbón
- Funcionamiento automático en presencia de temperatura elevada
- Activación indicador saturación filtro de carbón
- MANTENIMIENTO
- Limpieza
- Panel de aspiración perimetral
- Mantenimientos de los filtros antigrasa
- Mantenimiento del filtro al carbón
- Montaje
- Desmontaje
- Sustitución de la lámpara
- ELIMINACIÓN
- ⚠️ ALGEMENE VEILIGHEID
Marca : HOTPOINT
Modelo : HIF9.7FABX
Categoría : Campana extractora
