ПОСІБНИК КОРИСТУВАЧА HIF9.7FABX HOTPOINT

Модель з пультом SOFT-TOUCH HIBS 9.8F LT X

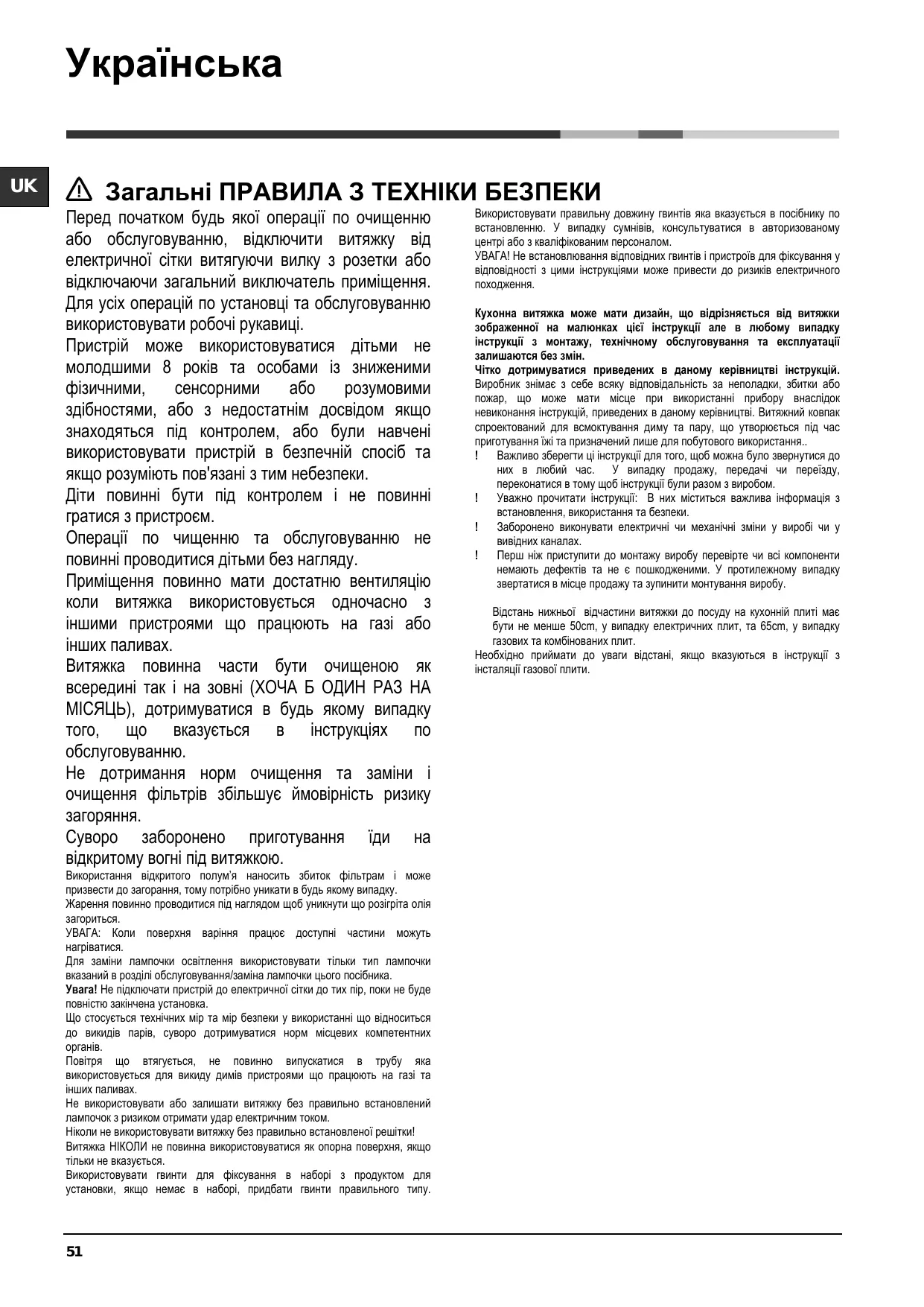

Українська Загальні ПРАВИЛА З ТЕХНІКИ БЕЗПЕКИ

Перед початком будь якої операції по очищенню або обслуговуванню, відключити витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний виключатель приміщення. Для усіх операцій по установці та обслуговуванню використовувати робочі рукавиці. Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки. Діти повинні бути під контролем і не повинні гратися з пристроєм. Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду. Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах. Витяжка повинна части бути очищеною як всередині так і на зовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню. Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння. Суворо заборонено приготування їди на відкритому вогні під витяжкою.

Використання відкритого полум’я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку. Жарення повинно проводитися під наглядом щоб уникнути що розігріта олія загориться. УВАГА: Коли поверхня варіння працює доступні частини можуть нагріватися. Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника. Увага! Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка. Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуватися норм місцевих компетентних органів. Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах. Не використовувати або залишати витяжку без правильно встановлений лампочок з ризиком отримати удар електричним током. Ніколи не використовувати витяжку без правильно встановленої решітки! Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується. Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.

Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню. У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом. УВАГА! Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, технічному обслуговування та експлуатації залишаются без змін. Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. ! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом. ! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки. ! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. ! Перш ніж приступити до монтажу виробу перевірте чи всі компоненти немають дефектів та не є пошкодженими. У протилежному випадку звертатися в місце продажу та зупинити монтування виробу. Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

ЕЛЕКТРИЧНЕ ПІД’ЄДНАННЯ

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно. Заміна електрокабеля Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

ВИВІД ПОВІТРЯ (для виконання з відводом)Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з’єднуючий фланець). Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму. Тому ми знімаємо з себе всяку відповідальність по вищесказаному.! Використати якомога короткий витяжний канал. ! Використати витяжний канал з якомога найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникати різких змін площі перерізу витяжного каналу. ! Підприємство знімає з себе будь-яку відповідальність, якщо дійсні

З РЕЦИРКУЛЯЦІЄЮ ЧИ З ВІДВОДОМ !

Ваша витяжка готова до використання в режимі відводу. Для того щоб використовувати витяжку в режимі рециркуляції необхідно встановити ДОДАТКОВИЙ КОМПЛЕКТ. Перевірте на перших сторінках даного посібника, чи входить ДОДАТКОВИЙ КОМПЛЕКТ у поставку або його необхідно придбати окремо. Примітка: Якщо входить в поставку обладнання, в деяких випадках, додатковий комплект вугільних фільтрів може вже бути встановлений на витяжці. Інформація щодо переведення витяжки з режиму відведення в режим рециркуляції вже входить у даний посібник.

Виконання з відводом Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання. Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця. Увага! Вивідна труба не постачається і тому необхідно її придбати окремо. Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти. Виконання з рециркуляцією Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

Модель з пультом SOFT-TOUCH HIBS 9.8F LT X

Моделі з пультом Soft Button + Silent Speed HIBS 9.7F LB X - HIF 9.7F AB X - HIGC 9.7F AB X Щоб вибрати функцію витяжки достатньо легко доторкнутися кнопок управління:

T1. Кнопка ВКЛ/ВИКЛ мотор всмоктування T2. Кнопка вибору швидкості (потужності) робочого всмоктування Примітка: Швидкість (потужність) інтенсивного всмоктування (LED L3 мигаючий) триває приблизно 5 хвилин, після чого буде автоматично установлена швидкість (потужність) середнього всмоктування (LED L2 включений) T3. Кнопка ВКЛ/ВИКЛ освітлення T4. Кнопка вибору швидкості (потужності) "безшумного" всмоктування L1. LED швидкість (потужність) середнього всмоктування L2. LED швидкість (потужність) високого всмоктування L3 LED швидкість (потужність) інтенсивного всмоктування – часова (5 жвил.). L4 LED насичення фільтрів: мигаючий: провести обслуговування фільтрів активованого вугілля. включений: провести обслуговування фільтрів жирів. L5 LED швидкість (потужність) низького всмоктування (безшумного) L1+L2+L3 мигаючий в послідовності: автоматична робота при визначенні надто високої температури (дивись відповідний параграф) Reset насичення фільтрів Після обслуговування фільтрів натиснути на довший час кнопку T1, LED L4 виключиться. Включення LED насичення фільтру активованого вугілля LED насичення фільтрів активованого вугілля як правило виключений. Щоб включити його провести наступні дії: При виключеній витяжці натиснути і тримати натиснутими на протязі довшого часу одночасно T1 і T4: спочатку мигає L1 потім включиться також L2 вказуючи проведене включення. Виключення LED насичення фільтру активованого вугілля: повторити операцію описану вище, спочатку мигають L1 і L2 пізніше лише L1 вказуючи проведене виключення. Автоматична робота при надмірно високій температурі Витяжка наділена сенсором визначення температури. Коли вона починає бути надмірно високою сенсор автоматично включає середню швидкість (потужність) всмоктування. Витяжка виключиться як тільки визначена сенсором температура понизиться.

T1. Кнопка ВКЛ/ВИКЛ мотор всмоктування T2. Кнопка вибору швидкості (потужності) середнього всмоктування T3. Кнопка вибору швидкості (потужності) високого і інтенсивного всмоктування Натиснути один раз для того щоб вибрати швидкість (потужність)високого всмоктування (LED L3 включений); Натиснути ще раз для того щоб вибрати швидкість (потужність) інтенсивного всмоктування (LED L3 мигає). Примітка: Швидкість (потужність) інтенсивного всмоктування триває приблизно на протязі 5 хвилин, після чого автоматично буде вибрано висока швидкість (потужність) всмоктування. T4. Кнопка автоматичного виключення (Таймер) і індикатор насичення фільтру активованого вугілля: Автоматичне виключення: Натиснути цю кнопку для того щоб установити автоматичного включення швидкості (потужності) активного всмоктування: Швидкість (потужність) безшумного всмоктування: 20 хвилин Швидкість (потужність) середнього всмоктування: 15 хвилин Швидкість (потужність) високого всмоктування: 10 хвилин Індикатор насичення фільтру активованого вугілля Коли мигає провести обслуговування фільтру активованого вугілля, якщо встановлений; після чого натиснути на довший час кнопку T1 щоб зупинити мигання. (потужності) "безшумного" T5. Кнопка вибору швидкості всмоктування і індикатор насичення жирового фільтру Примітка: коли мигає провести обслуговування жирового фільтру; після чого натиснути на довший час кнопку T1 щоб зупинити мигання. T6. Кнопка ВКЛ/ВИКЛ освітлення T2+T3+T4 мигаючий: автоматична робота в температури (дивитися відносний параграф)

Включення індикатора насичення фільтру активованого вугілля Цей індикатор, як правило, відключений. Щоб включити його необхідно зробити як вказано нижче: При виключеній витяжці натиснути і тримати натиснутою на довший час одночасно T2 і T3: спочатку мигає T3, потім також T2 вказуючи проведене включення. Відключення LED насичення фільтру активованого вугілля: повторити операцію, описану вище, спочатку мигають T3 і T2, потім тільки T3 вказуючи проведене відключення. Автоматична робота при високій температурі Витяжка оснащена сенсором, що вимірює температуру. Коли вона стає надто високою, сенсор автоматично включає швидкість (потужність) середнього всмоктування. Витяжка виключиться тільки у випадку якщо температура виміряна сенсором значно понизиться.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ Чищення Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ! Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Периметрична панель всмоктування

Чистити зовнішню панель всмоктування з одинаковою частотою що і жировий фільтр, використовувати для цього серветку та не концентрований миючий засіб. Ніколи не використовувати абразивні речовини. Обслуговування жирових фільтрів Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститися один раз в місяць (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність), з використанням неагресивних миючих засобів вручну або в посудомиючій машині при низькій температурі і короткому циклі. При митті в посудомиючій машині може мати місце деяке знебарвлення фільтру,проте його фільтруючі характеристики залишаються незмінними. Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Обслуговування вугільного фільтру Вбирає неприємні запахи кухні. Насиченість вугільного фільтру перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення жиропоглинаючого фільтру. У будь-якому випадку необхідно заміняти картридж принаймнi через кожні чотири місяці (або коли система індикації насиченості фільтрів – якщо така передбачена у вашій моделі - вказує на таку необхідність) НЕ підлягає миттю чи поновленню. Встановлення Підвісити вугільний фільтр спочатку задньою стороною на металевий язичок ковпака, потім передню частину закріпити двома ручками. Зняття Зняти вугільний фільтр повертаючи ручки на 90° що фіксують його до ковпака.

Заміна лампочок HIF 9.7F AB X - HIGC 9.7F AB XВідключити прилад від електромережі. Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи. Замінити пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці, або поруч з лампочкою на витяжці. 1. Вийміть захисний елемент за допомогою невеликої викрутки або подібного інструменту. 2. Замініть перегорілу лампу. Використовуйте для цього лише галогенні лампи на 12V -20W макс - G4, не доторкуючись до них руками. 3. Закрийте плафон (кріплення засувкою).

HIBS 9.7F LB X - HIBS 9.8F LT X Витяжка обладнана системою освітлення на основі технології діодів (LED). ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 раз вища від звичайних лампочок та дають 90% економії електроенергії. Щодо їх заміни звертайтеся до служби технічного обслуговування.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі Символ вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Прилад спроектовано, випробувано і виготовлено згідно з: • Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

ТЕХНІЧНІ ДАНІ Модель

Ø вивідної труби (cm)

Дивись табличку характеристики для повного поглинання та поглинання лампи. HIF 9.7F AB X - HIGC 9.7F AB X Потужність Напруга (W) (V) Галоген 10W 12

HIBS 9.7F LB X - HIBS 9.8F LT X Витяжка обладнана системою освітлення на основі технології діодів (LED). Щодо їх заміни звертайтеся до служби технічного обслуговування.

Комплектуючі, не входять у комплект деталей до виробу

ЗБОЇ У ФУНКЦІОНУВАННІ Якщо щось не працює належним чином, перед тим як звернутися в Службу по технічному обслуговуванню, виконайте наступні прості перевірки: • Якщо витяжка не працює: перевірити: - Чи не було перервано подачу струму. - Чи було обрано будь-яку швидкість. • Якщо витяжка погано працює: перевірити: - чи обрана швидкість двигуна достатня для виробленої кількості диму і пари. - Чи кухня достатньо провітрена для того, щоб витяжка могла виконати забір повітря. - Чи вугільний фільтр не відпрацьований (витяжка в режимі з рециркуляцією повітря). • Якщо витяжка вимкнулася в ході нормальної роботи: перевірити: - Чи не було перервано подачу струму. - Чи не спрацював однополюсний вимикач апарату.

Імпортер: ТОВ "Індезіт Україна“ Україна, 01001, Київ, пров. Музейний,4

У разі можливих збоїв у роботі, перед тим як звернутися до служби технічного обслуговування відключити від електроживлення апарат мінімум на 5 секунд, виймаючи вилку і потім знову під'єднати його. Якщо аномалія в роботі продовжує існувати звернутися в службу техобслуговування.
