製品タイプ	プロフェッショナルプロジェクター
ブランド	キヤノン
モデル	LV-7215
マウントブラケット互換性	LV-CL08 (低天井用)
マウントキット重量 (LV-CL08)	1.7 kg
投影距離 (最大ズーム)	1.0 m (40インチ) ～ 7.7 m (300インチ)
投影距離 (最小ズーム)	1.6 m (40インチ) ～ 6.0 m (150インチ)
傾斜角度	360°回転内で±15°
水平回転	360°
主な機能	画像投影、ズーム、焦点調整、角度調整
電源	100-240 V AC, 50/60 Hz (standard)
安全性	専門家による設置推奨、安全ケーブルによる落下防止
メンテナンス	エアフィルターとレンズを定期的に清掃
動作温度	5°C ～ 35°C (推定)
動作湿度	20% ～ 80% (結露なきこと、推定)
保証	取扱説明書または販売店に問い合わせ

よくある質問 - LV-7215 CANON

プロジェクターを天井に取り付ける方法は？

キヤノン提供の低天井用マウントキット LV-CL08 を使用してください。組み立てと固定の手順を厳守してください。安全を確保するため、専門の設置業者に依頼することが必須です。

キヤノン LV-7215 にはどのマウントキットを使用すればよいですか？

推奨マウントキットは LV-CL08 で、LV-7215、LV-7210、LV-5210モデル専用に設計されています。他の支持具は使用しないでください。

投影角度を調整する方法は？

設置後、付属の六角レンチで角度調整ネジを緩め、傾き（最大±15°）と回転（360°）を調整し、しっかりと締め直してください。必要に応じて微調整ネジを使用してください。

設置時の安全上の注意点は？

天井がプロジェクターとキット（総重量約1.7kg＋プロジェクター）を支えられる十分な強度があることを確認してください。落下防止用に付属の安全ケーブルを使用してください。吸気口と排気口を塞がないでください。

100インチのスクリーンに対する投影距離は？

ズームを最大に設定した場合、距離は約2.5 mです。最小に設定した場合、約4.0 mです。取扱説明書の距離表を参照してください。

このプロジェクターを天井取り付けせずに使用できますか？

はい、プロジェクターは平らな面や台の上に置いて使用できます。天井マウントキットは固定設置用のオプションです。

プロジェクターのクリーニング方法は？

機器の電源を抜いてください。本体は柔らかい乾いた布で拭いてください。レンズにはブラシや光学用クロスを使用してください。過熱を防ぐため、エアフィルターを定期的に清掃してください。

映像が歪んでいる場合の対処法は？

プロジェクターが水平であること、角度が正しく調整されていることを確認してください。焦点とズームを調整してください。必要に応じて、マウントキットで傾きと回転を調整してください。

このプロジェクターは傾斜天井への設置に対応していますか？

いいえ、マウントキットは水平天井用に設計されています。傾斜天井への設置は推奨されておらず、安全性を損なう可能性があります。

キヤノン LV-7215 の完全な取扱説明書はどこにありますか？

notice-facile.com などのサイトやキヤノン公式サイトからPDF形式で取扱説明書をダウンロードできます。LV-CL08キットの取付説明書は同梱されています。

使用説明書 LV-7215 CANON

低天井用取り付けハンガー 組立・設置説明書

LV-CL08

取付適合プロジェクター品番

LV-7215, LV-7210, LV-5210

設置は必ず専門の工事業者にご依頼ください。

この取り付けハンガーは上記の当社プロジェクター専用です。他の機器には使用できません。指定以外のものを乗せたりぶら下げたりしないでください。また、お子様などがぶら下がったりしない様ご注意ください。組立と設置は説明書にしたがい、正しく設置ください。注意事項は必ずお守りください。

設置上の注意

この取り付けハンガーを使ってプロジェクターを天井から吊り下げて設置する場合、天井部はプロジェクターと、この取り付けハンガーを支える十分な強度が必要です。設置の前にプロジェクターの質量と、この取り付けハンガーの質量を確認のうえ天井の強度を確認してください。強度不足の場合、十分な補強を行ってください。

●取り付けは必ず水平な天井に行ってください。傾いた天井には設置しないでください。
● 地震や、振動などによる横ゆれを防止する為に、設置のときワイヤーなどによりゆれ止めの措置を取ってください。

取り付けハンガーの本体総重量は 1.7kg です。

同梱品

ネジ(A)…11本

ネジ(B)…1本

ワイヤー…2本

六角レンチ…1個

組立・設置説明書

組立と設置の手順

図1参照

1. プロジェクター本体を裏返し、本体取り付け金具にネジ(A)(B)を使用して取り付けます。 (ネジ(A)…3本) (ネジ(B)…1本)
2. 落下防止ワイヤーを取り付ける。
3. 天井取り付け金具を天井に取り付けます。天吊り金具取り付け寸法図を参照ください。
4. 天井に固定した天吊り金具に、プロジェクターを取り付けた本体取り付け金具をスライドさせて、本体取り付け金具に同梱されているネジA(4本)を使用してしっかり固定します。 注）この時、落下しないように注意してください。一時的に吊り下げている為、固定されていません。

ケーブル配線時に、ケーブル等で吸気口や排気口をふさがないでください。

内部の温度上昇を招いて故障の原因になります。

投写位置の調整

図2参照

映像がスクリーンの中心に投写されるように合わせ、角度調整ネジを同梱の六角レンチでしっかり締めます。（角度の微調整がうまく出来ない場合は、同梱の六角レンチで角度調整ネジをゆるめ、角度微調整ネジ使用するとやりやすくなります）

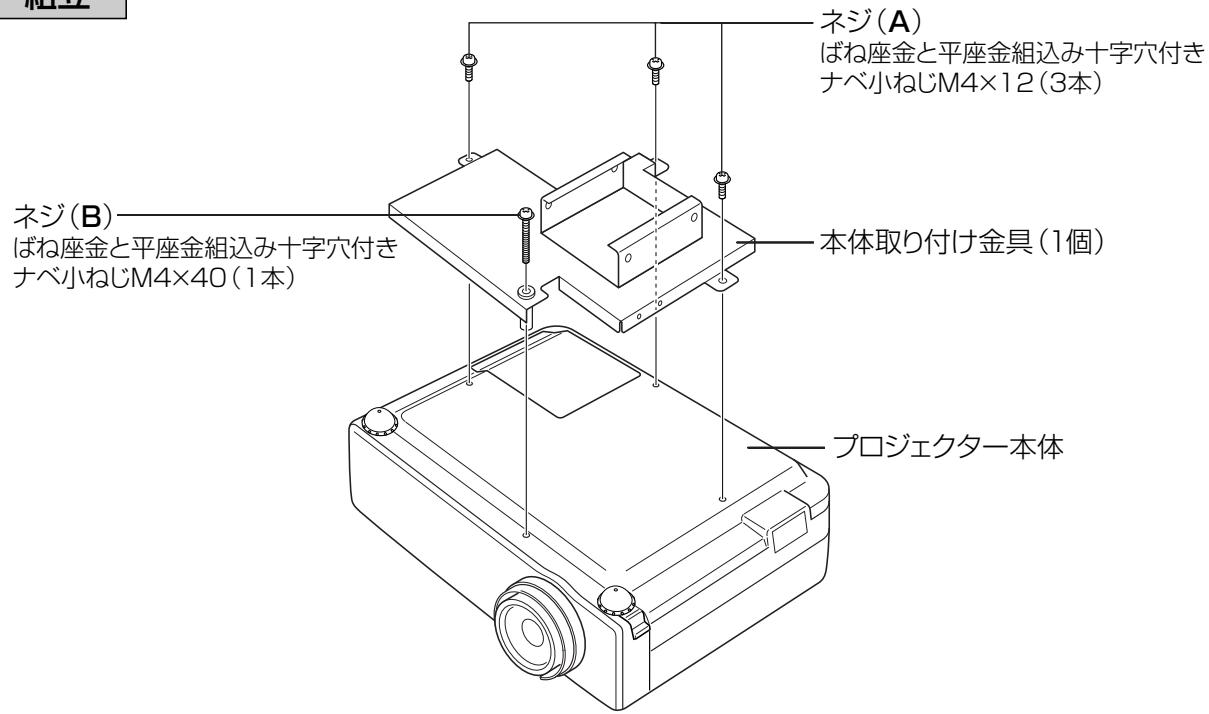

図1…組立
1

組立 ネジ(A) ばね座金と平座金組込み十字穴付き ナベ小ねじM4×12(3本) ネジ(B) ばね座金と平座金組込み十字穴付き ナベ小ねじM4×40(1本) 本体取り付け金具(1個) プロジェクター本体

2

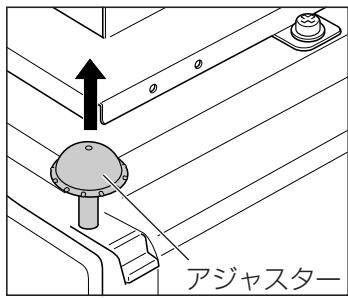

アジャスター

1. プロジェクター本体のアジャスターを引き出します。

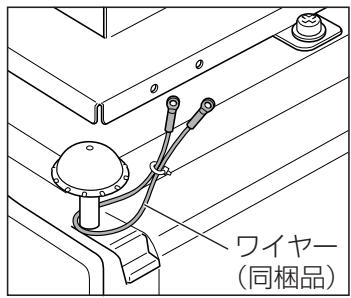

ワイヤー (同梱品)

1. 同梱の落下防止ワイヤーを本体のアジャスターにしっかりと掛けます。（2ヶ所）

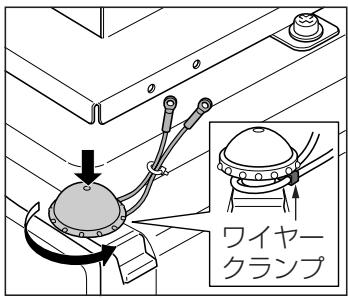

ワイヤー クランプ

1. ワイヤークランプを落下防止ワイヤーでしっかりと締め、本体アジャスターをおろします。

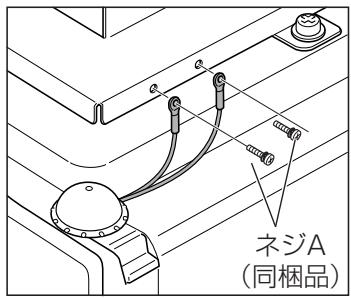

ネジA (同梱品)

4.落下防止ワイヤーを同梱のネジA…2本(M4×12mm)で本体取り付け金具に取り付けます。反対側にも同様に取り付けます。

プロジェクターの落下防止対策について

※ここで説明されているプロジェクター本体の落下防止措置は必ず行ってください。

3

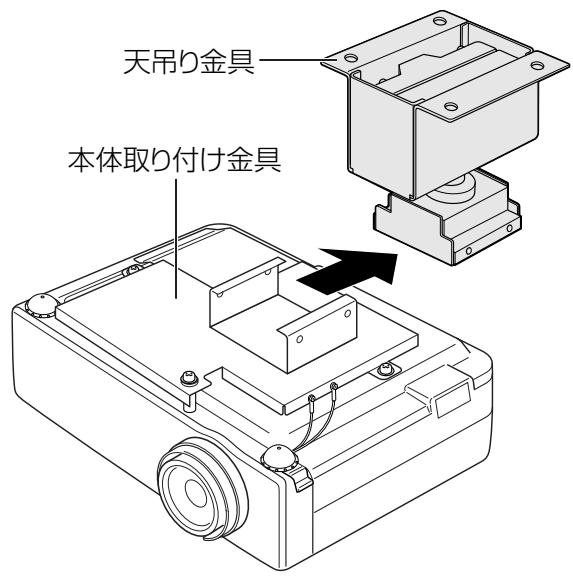

天吊り金具 本体取り付け金具

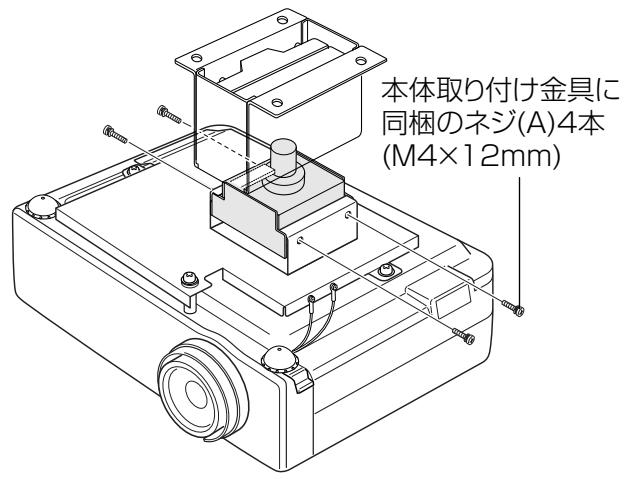

4

本体取り付け金具に 同梱のネジ(A)4本 (M4×12mm)

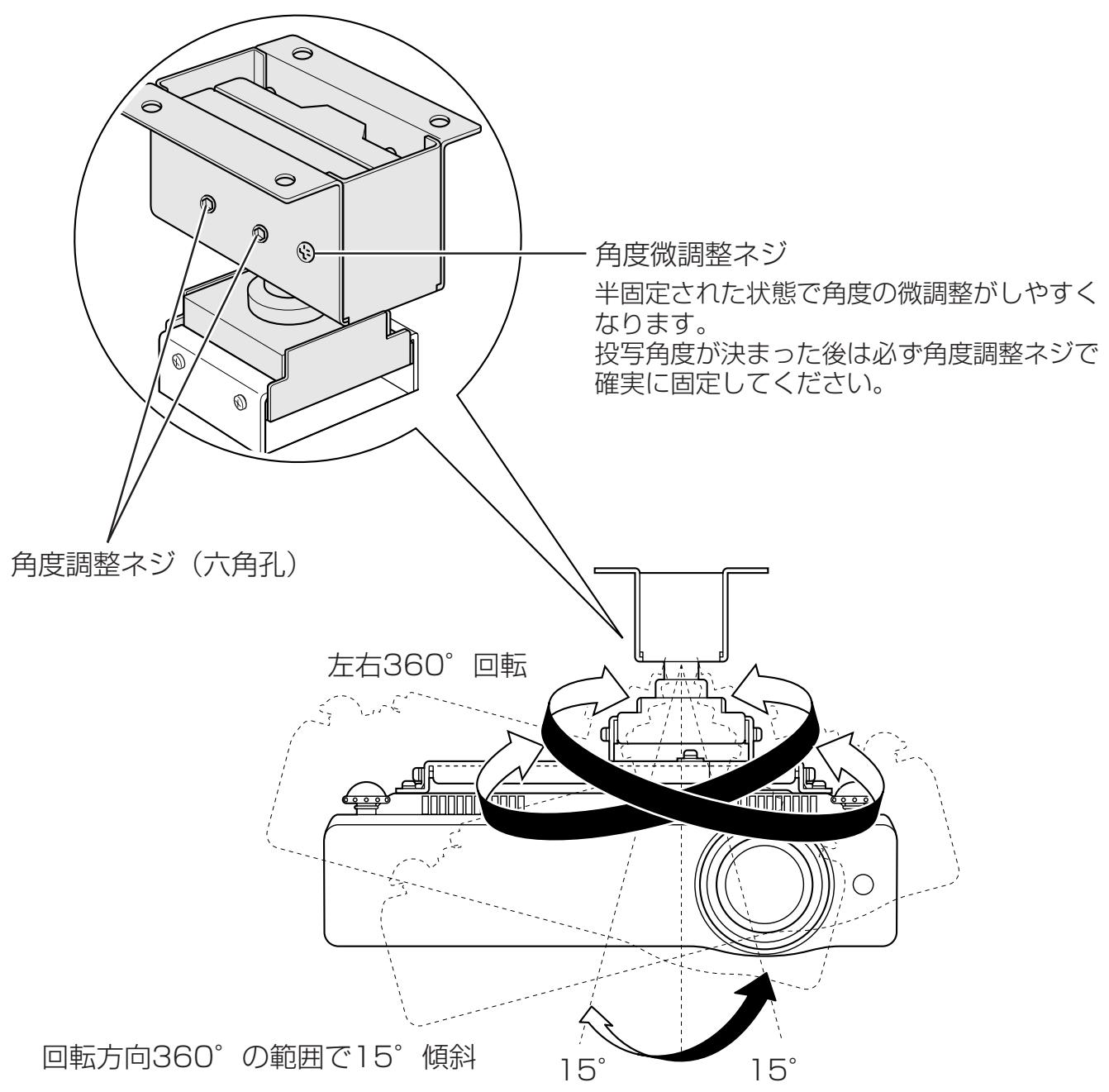

図2…調整のしかた

角度调整ネジ 半固定された状態で角度の微調整がしやすくなります。 投写角度が決まった後は必ず角度調整ネジで確実に固定してください。 角度調整ネジ（六角孔） 左右360° 回転 回転方向360°の範囲で15°傾斜 角度微調整ネジ 15° 15°

注意

プロジェクター角度固定後、そのまま固定した状態で再角度調整を行うと、固定部の変形にともない、再固定ができない状態が発生する場合があります。再角度調整を行う場合は、角度調整ネジをゆるめて角度調整を行ってください。

調整が合わないときは再び調整しなおしてください。

調整後は、しっかり固定されていることを確認してください。

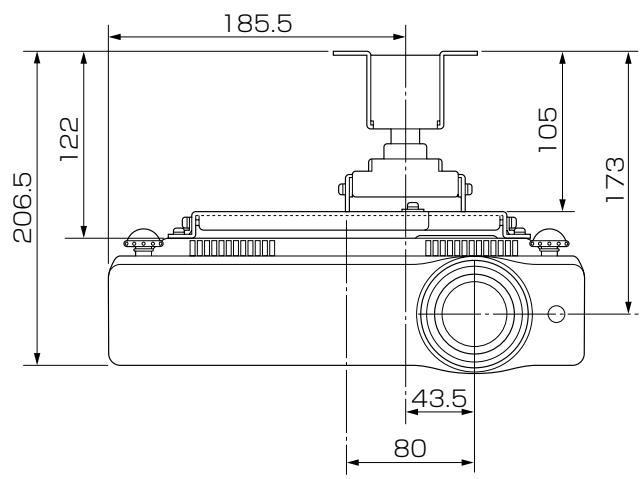

正面図
(表示寸法 单位mm)

185.5 122 206.5 105 173 43.5 80

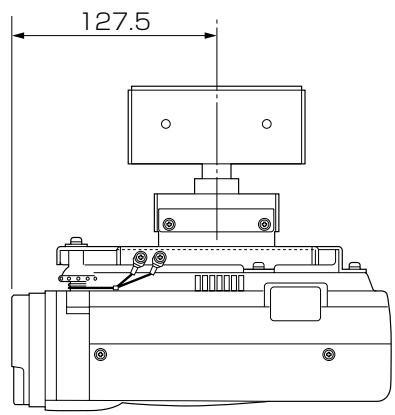

側面図
(表示寸法 单位mm)

127.5

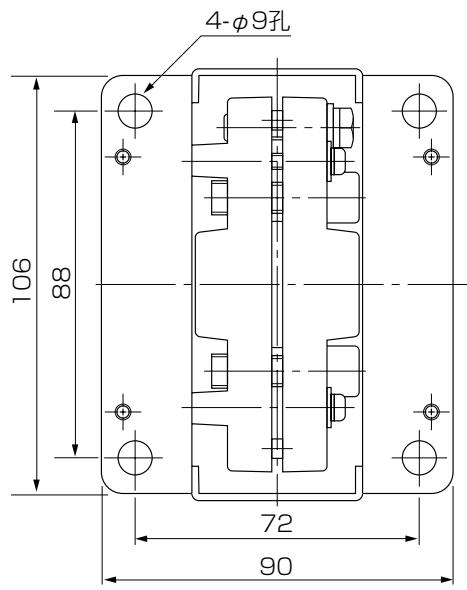

天吊り金具取り付け寸法

4-φ9孔 106 88 72 90

■ およその投写距離

40型

60型

70型

80型

90型

100型

110型

120型

150型

200型

250型

300型

ズーム最大

1.0m

1.5m

1.8m

2.0m

2.3m

2.5m

2.8m

3.1m

3.8m

5.1m

6.4m

7.7m

ズーム最小

1.6m

2.4m

2.8m

3.2m

3.6m

4.0m

4.4m

4.8m

6.0m

-

-

-

※およその投写距離はレンズ設計仕様に基づく計算値です。
レンズのばらつきなどにより最大5%程度の誤差を有する場合があります。
