使用説明書 WRC-1167FEBK-S Elecom

この度は、エレコムの無線LANルーターをお買い上げいただき誠にありがとうございます。このマニュアルには本製品を使用するにあたっての詳細な設定方法が説明されてい本製品を安全に扱っていただくための注意事項が記載されています。詳細な設定を行う場合は、必ずこのマニュアルをお読みになってくだ

もくじ

安全にお使いいただくために 9

Chapter.1 導入編

1. 製品の保証について …… 13

製品の保証とサービス……13

1. サポートサービスについて …… 14

2. このマニュアルをお読みになる前に …… 16

3. 本製品の概要について……18

本製品の特長 18

本製品の動作環境……22

1. 各部の名称とはたらき …… 23

設置方法と設置時のご注意……25

1. 設定ユーティリティについて……27

かんたんセットアップ2……27

設定ユーティリティ(詳細設定) 28

1. 作業を行う前に……30

本製品の使用用途(動作モード)を確認する……30

接続事業者との契約状況を確認する……32

終端装置のタイプについて……34

設定に必要なプロバイダー情報を用意する……34

Chapter.2 接続編

1. セットアップする 37

パソコン、タプレット端末およびスマートフォンで

セットアップする……37

有線LANでパソコンをセットアップする……38

本製品(ルーター)を接続する……40

1. 本製品に無線LANで接続する……47

1. こどもネットタイマーを設定する …… 55

こどもネットタイマー2でできること ……55

こどもネットタイマー2を設定する……57

Chapter.3 詳細設定編

1. 設定ユーティリティ(詳細設定)画面について……61

設定ユーティリティ(詳細設定)画面を表示する……61

設定ユーティリティ(詳細設定)画面の内容……62

1. 動作モードを設定する(モード変更) ……63

2. 無線設定……66

無線設定 66

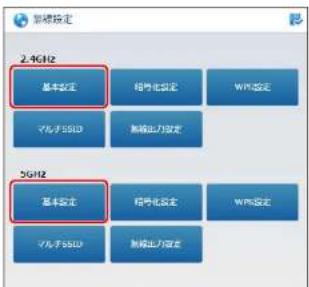

基本設定……67

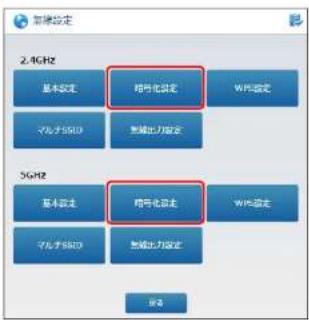

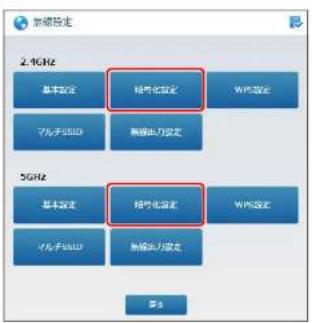

暗号化設定(2.4GHz帯·5GHz帯共通) 71

WPS設定(2.4GHz帯・5GHz帯共通) 85

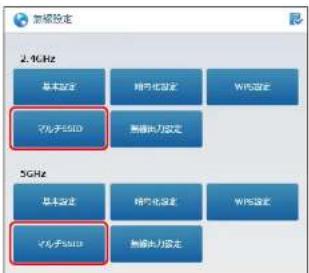

マルチSSID(2.4GHz帯・5GHz帯共通) 89

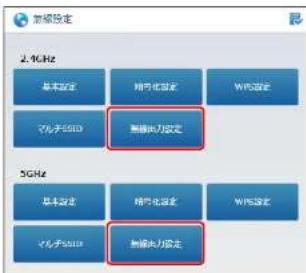

無線出力設定(2.4GHz帯·5GHz帯共通)……92

1. WAN&LAN設定 95

LAN設定 96

固定DHCP設定 99

WAN設定 103

DDNS設定 110

1. こどもネットタイマー2……114

こどもネットタイマー2でできること 114

こどもネットタイマー2の設定について……114

1. LED省電力設定 136

2. ファイアウォール設定 …… 138

アクセスコントロール……139

ポートフォワーディング 143

URLフィルタリング……148

DMZ設定 152

1. QoS設定 155

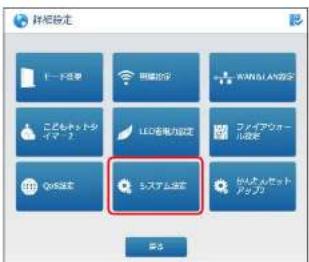

2. システム設定……159

Appendix 付録編

1. AP(アクセスポイント)モードで使う……186
2. 子機モード(コンバーターモード)で使う……191
3. 中継器モード(リピーターモード)で使う……199
4. 無線のつながりがよくない、
   頻繁に切れるを解消したい……206
5. 無線のセキュリティを上げたい……210
6. SSIDの表示を第三者に見られないようにしたい……214
7. 来客用のWi-Fiの設定をしたい……217
8. こんなときは……224
   無線LAN関係のトラブル……224
   共通のトラブル……226
9. パソコンのIPアドレスの確認方法……228
   パソコンのIPアドレスを表示する……228
   工場出荷時での表示結果 233
10. 基本仕様……234

機能目次

セットアップ

設定ユーティリティ

かんた んセットアップ 2 27、184

詳細設定 28、61

セットアップ（初期設定）

無線 LAN で セットアップ中継器モード

有線 LANで セットアップリピ38ターモード)に変更 198

動作モード

モード変更 63

AP(アクセスポイント)に変更 186

子機モード

(コンバーターモード)に変更 190

無線LAN

接続
無線LAN子機を接続する	47
WPSボタン	48
PINコード	51
手動設定	54

設定
基本設定	69
暗号化設定	73
WPA	73
WEP	79
WPS設定	86
マルチSSID	90
無線出力設定	93
無線チャンネルの変更	205
暗号キーの変更	209
ステルス機能の設定	213
来客用のWi-Fi設定	216

こど も ネットタイマー 2

できること 55

設定 57,114,130

おすすめ設定の編集 121

WEBサイトフィルターの編集 128

各種設定

WAN&LAN設定 95

LAN設定 97

固定DHCP設定 100

WAN設定 108

DDNS (ダイナミックDNS)設定 112

LED省電力設定 136

ファイアウォール設定 138

アクセスコントロール設定 140

ポートフォワー ディング 設5定

URLフィルタリング設定 149

DMZ設定 153

QoS設定 156

システム設定 159

ステータス 159

ファームウェア更新 165

手動で更新 165

自動で更新 172

設定保存と復元 175

保存 175

復元 177

初期化 179

107 124

● このマニュアルで使われている用

このマニュアルでは、一部の表記を除いて以下の用語を使用しています。

用語 意味
本製品	無線LANプロードバンドルーター「WRC-1187FEBK-S」を称して「本製品」と表記しています。
11a c /11n /11g 11b/11a	IEEE802.11ac規格を「11ac」、IEEE802.11n(2.4G/5G)規格を「11n」、IEEE802.11g規格を「11g」、IEEE802.11b規格を「11bj」、IEEE802.11a規格を「11a」と省略して表記している場合 があります。
11bgn	11n(2.4GHz帯)/11g/11bの略です。
11an/ac	11a/11n(5GHz帯)/11acの略です。
無線LANルーター	無線LANプロードバンドルーターを略して「無線LANルーター」と表記しています。
無線AP	「無線LANアクセスポイント」のことを略して「無線AP」と表記しています。
無線親機	無線LANルーター、無線APを総称して「無線親機」と表記しています。
無線LAN子機	無線LAN機能を内蔵したパソコン、無線アダプターを取り付けたパソコン、無線コンバーターを接続した機器などを総称して「無線LAN子機」と表記しています。また、無線アダプター、無線コンバーターそのものを「無線LAN子機」として表記している場合 があります。
有線クライアント	有線LAN機能または有線LANアダプターを搭載したパソコンなどを「有線クライアント」と表記しています。

● このマニュアルで使われている記号

記号	意味
	作業上および操作上で特に注意していただきたいことを説明しています。この注意事項を守らないと、けがや故障、火災などの原因になることがあります。注意してください。
	説明の補足事項や知っておくと便利なことを説明しています

ご注意

● 本製品の仕様および価格は、製品の改良等により予告無しに変更する場合があります。
● 本製品に付随するドライバー、ソフトブル、逆コンパイルまたはその他リバースエンジニアリングすること、弊社に無断でホームページ、Fするなどの行為を禁止させていただきます。
- このマニュアルの著作権は、エレコム株式会社が所有しています。
- このマニュアルの内容の一部または全部を無断で複製／転載することを禁止させていただきます。
- このマニュアルの内容に関しては、製品の改良のため予告なしに変更する場合があります。
●このマニュアルの内容に関しては、万全を期しておりますが、万一ご不審な点がございましたら、弊ポートまでご連絡ください。
●本製品を使用した結果によるお客様のデータの消失、破損など他への影響につきましては、上記にかかわらず責任は負いかねますのでご了承ください。重要なデータについてはあらかじめバックアップするようにお願いいたします。
●Microsoft、Windowsは米国Microsoft Corporationの登録商標です。そのほか、このマニュアル商品名／社名などは、一般に各社の商標ならびに登録商標です。本文中における®およびTMは省略させていただきました。

● 本製品は、GNU General Public Licenseに基づき許諾されるソフトウェアのソースコードを含んでいます。これらのソースコードはフリーソフトウェア Software Foundation が定めたGNU General Public Licenseの条件に従って、これらのソースコードを再頒布または変更することができます。これらのソースコードは有用と思われますが、頒布にあたっては、市場性及び特定目的適合性についての暗黙の保証を含めて、いかなる保証も行いません。詳細については、弊社ホームページを参照下さい。なお、ソースコードの入手をご希望されるお客様は、弊社ホームページを参照下さい。尚、配布時に発生する費用は、お客様のご負担になります。

安全にお使いいただくために

製品を正しく安全に使用するための重要な注意事項を説明しています。必ずご使用の前にこの注意事項を読み、記載事にしたがって正しくご 使用ください。

本製品は、人命にかかわる設備、および高性を必要とする設備や機器（医療関係、航空宇宙関係、輸送関係、原子力関係）への組み込みは考慮されていません。これらの機器での使用により、人身事故や財産損害が発生しても、弊社ではいかなる責任も負いかねます。

表示について

この「安全にお使いいただくために」では以下のような表示(マークなど)を使用して、注意事項を説明しています。内容をよく理解してから、本文をお読みください。

警告	この表示を無視して取り扱いを誤った場合、使用者が死亡または重傷を負う危険性がある項目です。
注意	この表示を無視して取り扱いを誤った場合、使用者が障害を負う危険性、もしくは物的損害を負う危険性がある項目です。

丸に斜線のマークは何か禁止することを意味します。丸の中には禁止する項目が絵などで表示されている場合があります。例えば、左図のマークは分解を禁止することを意味します。

塗りつぶしの丸マークは何かの行為を行なわなければならないことを意味します。丸の中には行なわなければならない行為が絵などで表示されている場合があります。例えば、左図のマークは電源コードをコンセントから抜かなければならない

万一、異常が発生したとき。 本体から異臭や煙が出た時は、ただちに電源をコンセントから抜いて販売店にご相談ください。

異物を入れないでください。 本体内部に金属類を差し込まないでくださいが入らないように注意してください。故障、感します。 ※ 万一異物が入った場合は、ただちに電源を切り販売店にご相談ください。

落雷の恐れがあるときや雷発生時は、いったん電源を切って使用を中断してください。 感電、火災、故障の原因となります。

水気の多い場所での使用、濡れた手での取り扱いはおやめください。 感電、火災の原因となります。

分解しないでください。 ケースは絶対に分解しないでください。感電の危険があります。 分解の必要が生じた場合は販売店にご相談ください。

AC 表示された電源で使用してください。 100V ACアダプターまたは電源コードは必ずAC100Vのコンセントに接続してください。

ACアダプターまたは電源コードを大切に。 ACアダプターまたは電源コードのコードは破損しないように十分ご注意ください。コード部分を持って抜き差ししたり、コードの上にものを乗せると、被服が破れて感電／火災の原因となります。

心臓ペースメーカーを使用している人の近く、医療機器の近くなどで本製品を含む無線LANシステムをご使用にならないでください。心臓ペースメーカーや医療機器に影響生命に危険を及ぼす恐れがあります。

注意

ACアダ プターまたは電源コードのコードはなるべくコンセントに直接接続してください。タコ足配線や何本もの延長したテーブルタップの使用は火災の原因となります。
ACアダ プターまたは電源コードのコードは必ず伸ばした状態で使用してください。束ねた状態で使用すると原因となります。 通気孔はふさがないでください。過熱による火災、故障の原因となります。
高温・多温の場所、長時間直射日光の当たる場所での使用・保管は避けてください。 屋外での使用は禁止します。また、周辺の温度変化が激しいと内部結露によって誤動作する場合があります。
本体は精密な電子機器のため、衝撃や振動の加わる場所、または加わりやすい場所での使用／保管は避けてください。
ラジオ・テレビ等の近くで使用しますと、ノイズを与える事があります。また、近くにモーター等の強い磁界を発生する装置がありますとノイズが入り、誤動作する場合があります。必ず離してご使用ください。

無線LANをご使用になるにあたってのご注意

- 無線LANは無線によりデータを送受信するため盗聴や不正なアクセスを受ける恐れがあります。無線LANをご使用になるにあたってはその危険性を十分に理解したうえ、データの安全を確保するためセキュリティ設定をおこなってください。また、個人データなどの重要な情報は有線LANを使うこともセキュリティ対策として重要な手段です。

● 本製品は電波法に基づき、特定無線設備の認証を受けておりますので免許を申請する必要はありませんのことは絶対におこなわないようにお願いします。

・本製品を分解したり、改造すること
・本製品の背面に貼り付けてある認証ラベルをはがしたり、改ざん等の行為をすること
・本製品を日本国外で使用すること
- IEEE802.11a/n/acのW52、W53(36～64ch)を屋外で使用すること

これらのことに違反しますと法律により罰せられることがあります。

● 心臓ペースメーカーを使用している人の近く、医療機器の近くなどで本製品を含む無線LANシステムをご使用にならないでください。心臓ペースメーカーや医療機器に影響を与え、最悪の場合、生命に危険を及ぼす恐れがあります。

- 電子レンジの近くで本製品を使用すると無線LANの通信に影響を及ぼすことがあります。

Chapter.1 導入編

1 製品の保証について

Chapter.1 導入網

製品の保証とサービス

販売店発行のレシートまたは保証シールに記載されている購入日より1年間、本製品を本保証規定に従い無償修理することを保証いたします。

● 保証期間

保証期間はお買い上げの日より1年間です。保証期間を過ぎての修理は有料になります。詳細については製品情報に記載の保証規定をご確認ください。保証期間中のサービスについてのご相談は、お買い上げの販売店にお問い合わせください。

● 保証範囲

次のような場合は、弊社は保証の責任を負いかねますのでご注意ください。

・弊社の責任によらない製品の破損、または改造による故障
・本製品をお使いになって生じたデータの消失、または破損
・本製品をお使いになって生じたいかなる結果および、直接的、間接的なシステム、機器およびその他の異常

詳しい保証規定につきましては、製品情報に記載の保証規

2 サポートサービスについて Chapter.1 導入指

よくあるお問い合わせ、対応情報、マニュア

属品購入窓口などをインターネットでご案内しております。ご

利用が可能であれば、まずご確認ください

詳細は… サポートポータルサイト「えれさぼ」へ

エレコム・ネットワークサポート(ナビダイヤル)

TEL:[phone]

受付時間:10:00\~19:00(年中無休)

日本以外でご購入されたお客様は、購入国の販売店舗へお問い合わせください。

エレコム株式会社は、日本以外の国でのご購入・ご使用による問い合わせサポート対応は致しかねま外の言語でのサポートは致しかねます。商定に沿って対応致しますが、日本以外からの商品交換は対応致しかねます。

お問合せの前に以下の内容をご用意ください。

- 弊社製品の型番

・インターネットに関するプロバイダー契約の書類

・ご質問内容(症状、やりたいこと、お困

※可能な限り、電話しながら操作可能な状態でご連絡ください。

3 このマニュアルをお読みになる前に Chapter.1 導入編

本製品には、印刷物で「かんたんセットアップガイド」「報」の2つのマニュアルが付属しています。各マニュアルには、以下の内容が記載されています。該当する内容がありましたら、そちらをお読みください。

●「かんたんセットアップガイド」の主な内容

・本製品をインターネット機器(終端装置)に接続する手順
- Windows/Macパソコン、スマートフォン/タブレット (AndroidまたはiOS)から、本製品およびインターネットへ接続する方法

「製品情報」の主な内容

・本製品の各部の名称とはたらき
・本製品の基本情報
・工場出荷時における設定値および基本仕様。
·注意事项
· 保証規定
・サポートサービスのご案内

※マニュアルの改訂により、内容の一部が変更される場合があります。

印刷物のマニュアルが見当たらない場合には エレコム・ホームページより、最新のPDF版をダウンロードすることができます。

● ユーザーズマニュアル（本書）の内容について

ユーザーズマニュアルは、基本的に印刷物のマニュアルに記載されていない内容について説明しています。詳しくは「もくじ」および内容をご覧ください。

• スマートフォン/タブレット(AndroidまたはiOS)やパソコンからインターネットへ接続する方法
  ・本製品の用途に応じて、「ルーターモード」「AP(アクセスポイント)モード」「子機モード」「中継器モード」の各モードに設定する方法
  ・無線LAN子機から本製品へ接続するための設定手順 (WPS、PINコード、手動設定)
  ・こどもネットタイマー2機能の設定方法
• Web版の設定ユーティリティに搭載された機能の詳細な説明

4

本製品の概要について

Chapter.1 导入編

本製品の特長

● 最新技術「11ac（IEEE802.11ac）」に対応

次世代の無線LAN規格「IEEE802.11ac規格」に対応し最大867Mbps(理論値)の無線通信を実現IEEE802.11aや11n(5G)と同じ電波干渉の少ない5GHz帯を使用するため、電波干渉の影響を受けやすい11n/g/b(2.4GHz帯)に比べて、場所を選ばず高速通信が可能になります。

● 11n/g/bで同時接続が可能

11n/aおよび11n/g/b規格にも準拠しますので、11ac規格に非対応のスマートフォン、ゲーム機などは、11n/aや11n/g/bで接続して楽しむことができます。パソコンを中心に11ac規格が広まることが予想されますので、11ac規格の無線LAN子機がない場合でも、将来を見据えて気軽に導入できます。

●設定ツール「かんたんセットアップ2」でスマートフォン/

Windows/Macからのインターネット接続

PPPoE接続、DHCP接続、固定IP接続という標準的なインターネット接続回線の種別を自動判別し、適切な接続方法が自動的に設定される「おまかせ接続」です。回線をあらじめ調べて、手動で選択する必要がありません。

- ボタンひとつで設定完了、WPS機能に対応した無線LAN 設定方式を採用

面倒な暗号化の設定を意識することなく、簡単に無線LAN接続を設定できる「WPS」機能に対応しています。本製背面のWPS設定ボタンまたは設定ユーティリティ(詳細設定)画面上の「PCB方式で接続」の[実行]を押すことで、セキュリティー設定を含めた無線LAN接続を簡単に完了できます。

●お子様のインターネット接続を制限できる「こどもネットタイマー2」機能搭載

WEBサイトフィルターで有害サイトからお子様を守り、Wi-Fiゲーム機やスマートフォン、パソコンなどからインターネットへ接続する時間を1日単位で制限することができます。タイマーとスケジュールを同時設定ができますので、お子様のインターネット利用を安心して管理することができます。設定はWi-Fi機器ごとに可能で、たいへん便利です。

※ ライセンスは別売です。本サービスをご利用になる場合は、別途ライセンスをお求めください。 型番: WRC-EX-KNTA1

● 子機モード (コンバーターモード) と中継器モード (リピーターモード) を搭載

本製品を接続することで、有線LANポートを持つネットワーク機器を無線化することができる「子機モード（コンバーターモード）」と、本製品を中継器として使用することで、電波の届きにくい場所でも無線電波を中継して通信範

● LEDランプを消灯できる「LED省電力モード」を搭載

本製品の消費電力を抑える「LED省電力モード」を搭載しました。省電力機能を「有効」にすると、P(プ以外のランプがオフになり、消費電力を抑えることができます。

●Webブラウザーベースの設定ユーティリティを搭載

本製品の設定は、スマートフォンやパソコンのWebブラウザー上から、本体に内蔵されたWebベースの設定ユーティリティを起動して行います。Webブラウザーからの解りやすいメニューで操作できます。

IPv6 Bridge機能を搭載

さまざまなアプリケーションや音声映像を楽しめるIPv6サービスを利用できるように、「IPv6 Bridge」機能を搭載しています。(初期値:無効)

●各種無線セキュリティー機能に対応

新しい規格であるWPA2-PSKに対応しています。WPAでは、暗号キーを一定時間ごとに自動的に変更しますので、外部からの不正解読が困難になっています。また、発信するSSIDを無線クライアント側で表示されないようにするSSIDステルス機能、無線クライアントのMACアドレスを指定してアクセスを制限するアクセスコントロール機能などを搭載しています。また、有害なWebサイトへのアクセスを制限するURLブロック機能などを備えています。

● 特定の通信の帯域幅を確保できる「QoS」機能に対応

全体の帯域のうち、特定のサービスに一定の帯域を確保できる「QoS」機能に対応しています。この機能を使うことストリーミング映像を楽しんでいるときに帯域を取られて、映像が止まるというような心配がなくなります。複数のサービスに個別に帯域幅を割り当てることができます。

● バーチャルサーバー機能を搭載

ポート転送(ポートフォワーディング機能)を搭載しており、本製品に接続したパソコンを「バーチャルサーバー」としてインターネット経由で安全に公開できます。PPPoE接続など、IPアドレスが動的に変化する環境でも、ダイナミックDNS（Skylink DDNS）サーバーへの接続機能を備えていますので、IPアドレスの変更なく運用が可能です。

● UPnPに対応

UPnP(Universal Plug and Play)に対応しています。Windows MessengerなどのUPnP対応ソフトが特別な設定をせずに利用可能なほか、UPnP対応ネットワーク機器との組み合わせで本製品を自動的に認識、設定できます。ネットワークゲームを安心して利用できるDMZ機能も備えています。

● その他、豊富な機能を搭載

・接続する無線LAN規格を選択可能
- NTP(Network Time Protocol)サーバーを自動検出し

本製品の動作環境

ルーター機能については、TCP/IPプロトコルを利用できるOSであれば使用できます。ただし、弊社では次の環境のみサポートしています。

また、Webベースの設定ユーティリティを製品の設定にはWebブラウザーより設定ができます。

対応機種およびOS	Windows 10/8.1/7(SP1以降)/Vista(SP1以降)、macOS 10.12、Mac OS X 10.11/10.10/10.9/10.8/10.7、Android 4.0以降、IOS 7.0以降
Webブラウザー	Internet Explorer 5.5 以降、Safari 6.0.3以降

5

各部の名称とはたらき

Chapter.1 导入語

左侧面图

① ② ③ ④

番号	名称 はたらき
1	WPSランプ(赤色)	点 減: WPS設定ボタンを押してWPS機能を実行している状態です。約2分間、0.5秒間隔で点滅します。消 灯: W P S 機能 を実 行していない状態です。
2	POWERランプ(白色)	点 灯: 本製品の電源が入った状態です。消 灯: 本製品の電源が切れた状態です。
3	2.4G WLANランプ(白色)	2.4GHz帯 (11n/g/b) および5GHz帯 (11ac/n/a接続状況を表示します。点 灯: 無線LANが有効な状態です。点 減: 無線LANが通信中です。消 灯: 無線LANが無効な状態です。
4	5G WLANランプ(白色)

背面图

番号	名称	はたらき
5	WPS設定ボタン	WPS 概能搭載の無線子機(無線LANアダプターなど)と接続するときに使用します。使用するときは、2秒以上押します。
6	リセットボタン	このボタンを10秒以上押し続けると、WPSランプが点滅し、本製品の設定値が初期化されます(工場有時の状態に戻ります)。WPSランプ点滅中は、電源を切らないでください。
7	LANポート/LANランプ1~4(白色)	パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。点灯:有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。点滅:データ転送中です。消灯:ケーブル未接続の状態です。
8	INTERNETポート/INTERNETランプ(白色)	各種モデム(ONU、CTUなどの)WAN(インターネット)制機器からのケーブルを接続します。ポートの併には、LEDランプが付いています。点灯:WAN制機器とのリンクが確立しています。点滅:データ転送中です。消灯:ケーブル未接続の状態です。
9	DC IN(風源ジャック)	本製品に付属のACアダプターを接続します。本製品に付属以外のACアダプターを接続しないようにしてください。
10	スタンド	スタンドの使用方法については、P25「設置方法と設置時の状態」を確認してください。

設置方法と設置時のご注意

※縦置き／横置きいずれの場合も下記に記載した設置方法を必ず守り、正しくお使いください。

• 本製品を壁や棚の間にはさみ込まず、風通しの良い場に設置してください。
• モデムや終端装置などのネットワーク機器と重ね置きしないでください。
• スタンドは本体に固定されません。ケーブル類を本体に接続したあと、スタンドに設置してください。
• 本製品が動作している状態での転落や、ケーブル類のき抜けは故障・データ消失の原因となるため、本体が安定するように必ず付属のスタンドにセットした上で、転落・引き抜け防止の処置も行ってください。

◆スタンドの 使用 方法

<縦置き時>

• LEDランプがある側を前方にします。
  ・イラストを参考に本体の後方が、付属のスタンドの溝にぴったり収まるようにセットします。

<横置き時>

• LEDランプがある側を上面にします。
  ・本体を付属のスタンドの中央後 方に載せるように置いて、本体がぐらつかないようにします。

◆本体の設置方法

• 本製品の上5cm、前後左右5cm以内に、物を置かないでください。
• 本製品をテレビなど、ノイズの発生する可能性がある機器の近くに設置しないでください。

5cm 5cm 5cm 5cm 5cm

換気が悪くなると本体に熱がこもり、故原因となります。

6

設定ユーティリティについて

Chapter.1 导入語

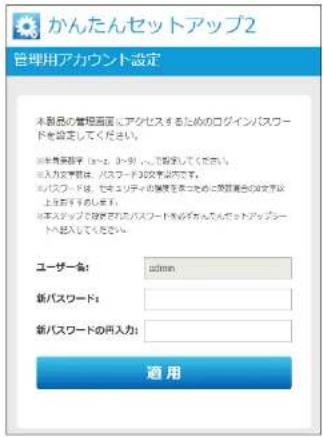

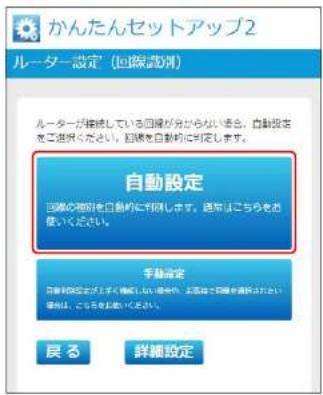

かんた んセットアップ 2

本製品をインターネットのプロバイダ会社（ISP）から提供されたモデムなどに接続し、ご家庭内や職場などで複数のPCやタブレット、スマートフォンやゲーム機などがインターネット接続できる「ルーターモード」に簡単に設定することができます。

本製品を初めて設定する場合には、スマートフォンやタブレット、パソコンが本製品と無線接続されると、自動的にWebブラウザーが起動し、「かんたんセットアップ2」画面が表示されます。

かんたんセットアップ2 ルーター設定（内容設定） カーラーを保存している商品が有するない理由。自動設定 はこの商品にその他の商品に、通常においても提供ください。 自動設定 自動設定を設定してください。通常においても提供ください。 自動設定 自動設定を設定してください。通常においても提供ください。

自動で「かんたんセットアップ2」画面が表示されない場合は、下記のURLをWebブラウザーのアドレス欄に入力してください。

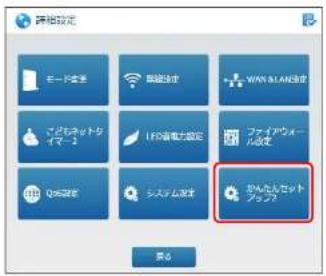

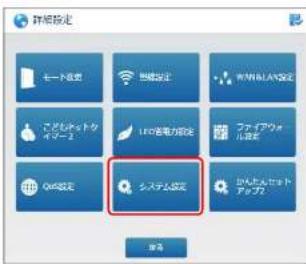

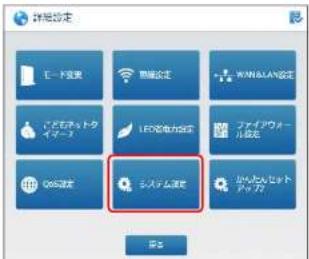

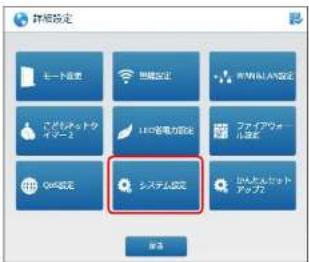

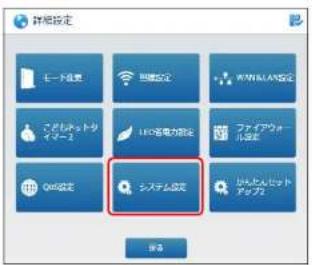

設定ユーティリティ (詳細設定)

本製品の各種設定をするために、Webブラウザーから利用できる 設定 ユーティリティがあります。ここでは 設定ティ(詳細設定)のメニュー画面に表示されるボタンの内容を説明します。

各ボタンの詳しい内容や設定方法については、該当ページをお読みください。

設定ユーティリティ(詳細設定)を表示させるには

下記のURLをWebブラウザーのアドレス欄に入力してください。

http://192.168.2.1

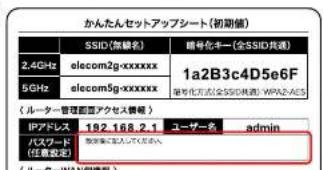

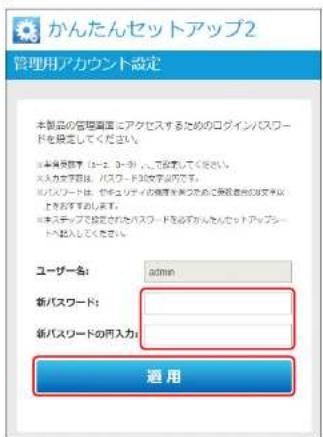

※パスワードの設定画面が表示された場合は、パスワードを設定してから、詳細設定の画面に進んでください。

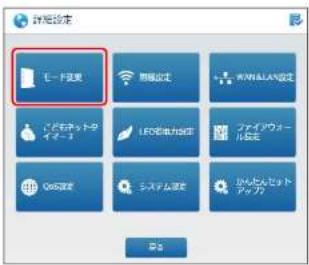

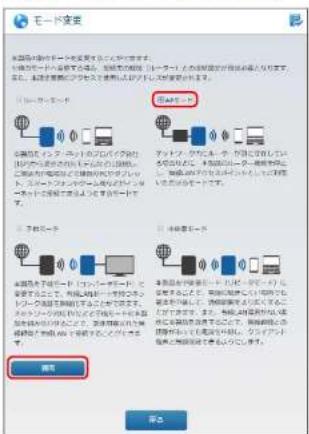

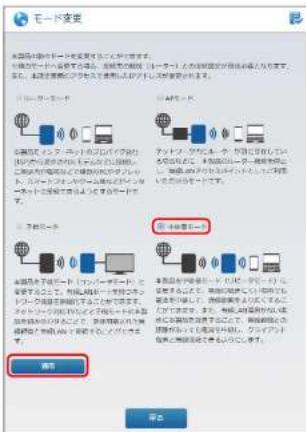

モード変更 本製品の動作モードを変更するためのメニューです。
	ルーターモード、AP(アクセスポイント)モードのほか、本製品を子継として使用する「子継モード(コンバーターモード)」、中端として使用する「中機器モード(リピーターモード)」に変更できます。

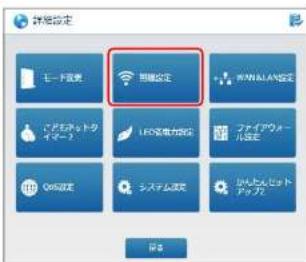

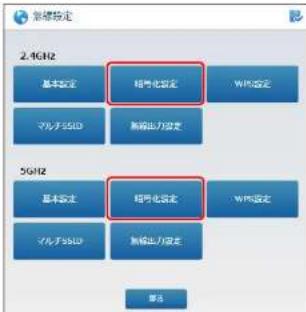

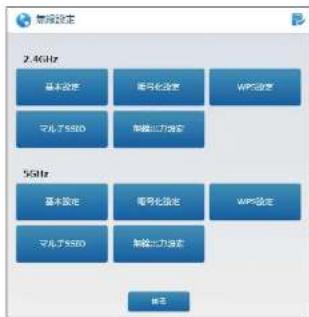

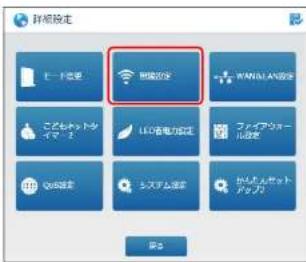

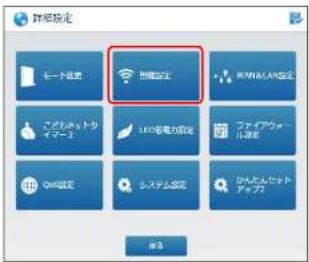

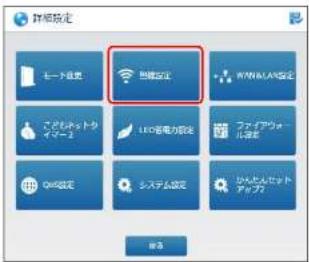

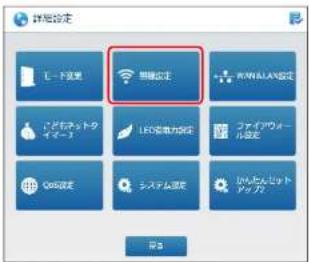

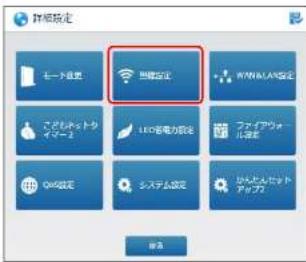

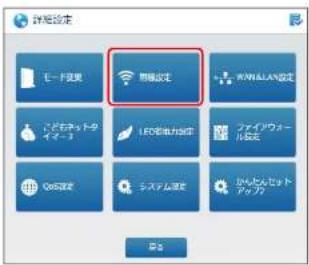

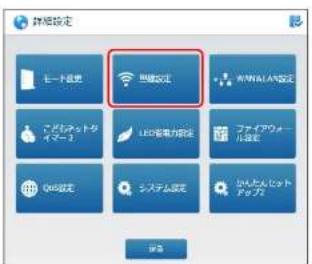

無線設定 無線LANに関するさまざまな設定を行うメニューです。

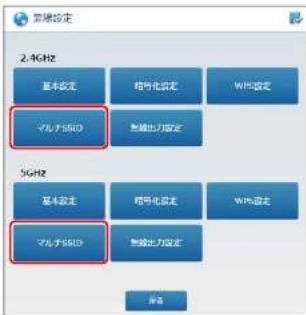

	基本設定(◆P67)、暗弓化設定(◆P71)、WPS設定(◆P85)、マルチSSID設定(◆P89)、無線出力設定(◆P92)があります。

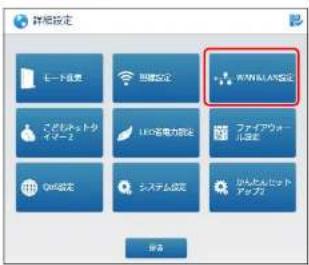

WAN&LAN設定	WANとLANの設定を行うメニューです。LAN設定(◆P96)、固定DHCP設定(◆P99)、WAN設定(◆P103)、DDNS(ダイナミックDNS)(◆P110)があります。

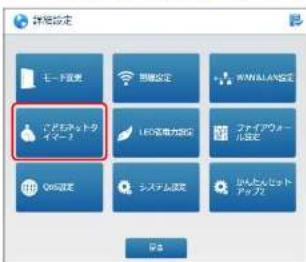

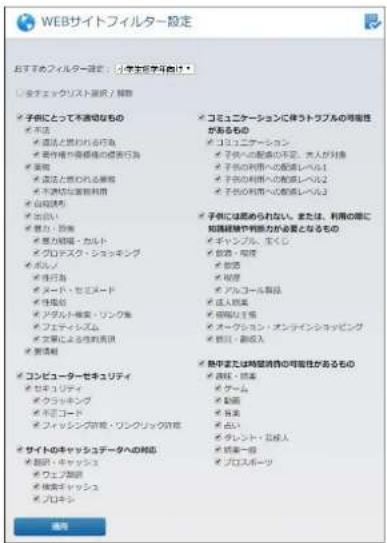

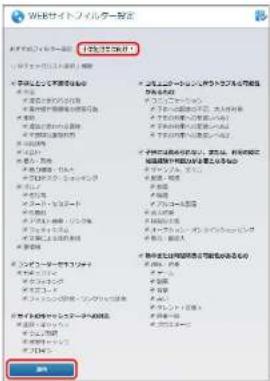

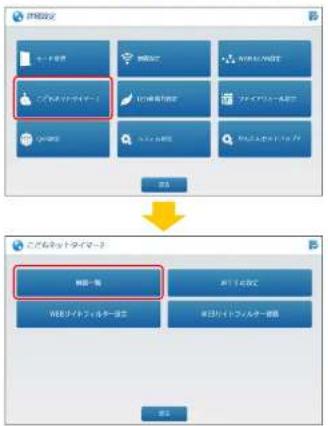

こども ネットタイマー2	WEBサイトフィルターで有害サイトからお子様を守るなど、お子様のインターネット利用を安心して管理することができる「こどもネットタイマー2」を設定するメニューです。

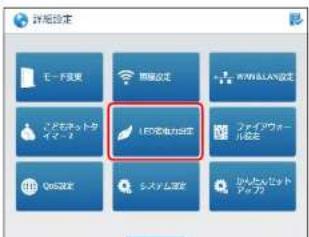

LED省電力設定	本製品のLEDランプを消灯して消費電力を抑える設定を行うメニューです。(◆P136)

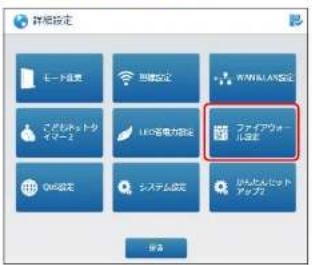

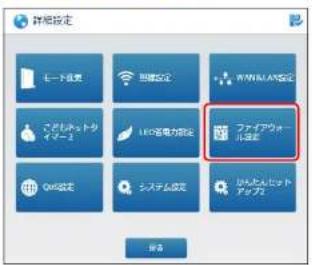

ファイアウォール設定	本製品のファイアウォール機能に関する設定を行うメニューです。アクセスコントロール(◆P139)、ポートフォワーディング(◆P143)、URLフィルタリング(◆P148)、DMZ設定(◆P152)があります。

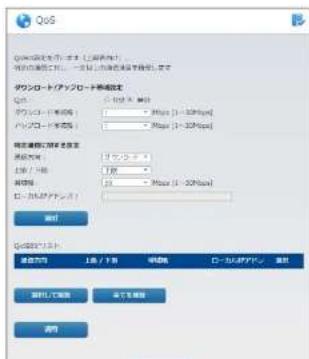

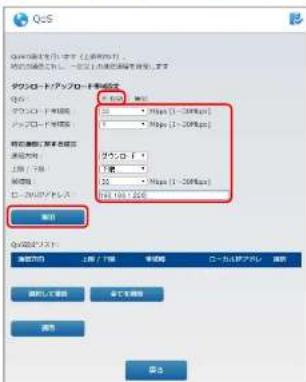

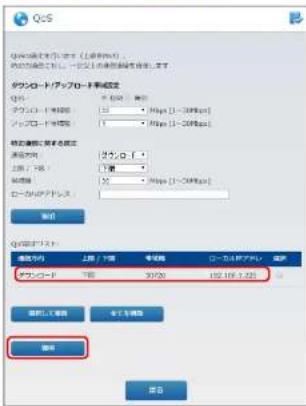

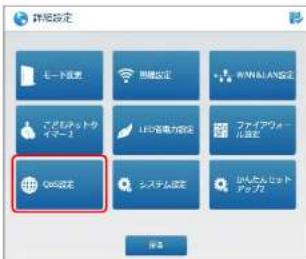

QoS設定	特定のサービスに一定以上の通信速度を確保する「QoS」の設定を行うメニューです。(◆P155)

7

作業を行う前に

Chapter.1 导入語

本製品の使用用途（動作モード）を確認する

本製品は使用用途に応じて、4つの動作モードに変更することができます。

付属の「かんた んセットアップ ガイド」に従って初期 た場合は、「ルーターモード」に設定されます。

モードの変更は、設定ユーティリティ(詳細設定)の「モード変更」で行います。

ルーターモード

本製品をインターネットのプロバイダ会社(ISP)から提供されたモデムなどに接続し、ご家庭内や職場などで複数のPCやタブレット、スマートフォンやゲーム機などがインターめるようするモードです。

MENO

ルーターモードに戻るには

他のモードに変更した後、もう一度「ルーターモード」に設定し直すには、本製品を初期化して工場出荷状態に戻してから、再度「かんたんセットアップガイド」に従って初期設定を行ってください。

AP(アクセスポイント) モード

ネットワーク内にルーターが別に動作している場合などに、本製品のルーター機能を停止し、無線LANアクセスポイントとしてご利用いただけるモードです。

AP(アクセスポイント)モードに変更するには ●P186「1 AP(アクセスポイント)モードで使う」を参照してください。

子機モード

本製品を子機モード(コンバーターモード)に変更することで、有線LANポートを持つネットワーク機器を無線化することができます。ネットワーク対応TVなどと子機モードの本製品と組み合わせることで、別途用意された無線親機と無線LANで接続することができます。

■ M6 ■ 1 ■

中継器モード

本製品を中継器モード（リピーターモード）に変更することで、電波の届きにくい場所でも電波を中継して、通信範囲をより広くすることができます。また、有線LAN本製品を設置することで、無線親機との距離があっても電波を中継し、無線子機と無線接続できるようにします。

中継器モードに変更するには

P198「3 中継器モード(リピーターモード)で使う」を参照してください。

接続事業者との契約状況を確認する

次の内容を確認してください。すでにルーターを使わずにインターネットに接続できている場合は、①～③についての確認の必要はありません。

①回線事業者／プロバイダーと契約は完了していますか？

回線事業者やプロバイダーとの契約を完了しておく必要があります。また、フレッツサービスなどNTT西日本およびNTT東日本のサービスについては、別途プロバイダーとの

②終端装置は準備できていますか?

本製品でインターネットを楽しむためには、ケーブルテレビモデム、ONU、CTU、ADSLなどの終端装置と本製品を接続する必要があります。終端装置を別途購入されるように契約している場合は、対応する終端装置をご用意いただく必要があります。

③回線工事は完了していますか?

回線事業者／プロバイダーとの契約に加え、屋内までの配線工事と終端装置の準備が完了している必要があります。すでに開通日を過ぎていることを確認してください。

④スマートフォンやパソコンの必要な機器は準備できていますか？

本製品の設定および本製品と接続するネットワーク機器には、有線または無線LAN機能が搭載されている必要があります。パソコン本体などに内蔵されていない場合は、別途LANアダプターや無線LAN子機を準備してください。また、無線で接続する場合は、IEEE802.11ac/11n/11g/11b/11aいずれかの無線LAN機能が搭載されている必要があります。パソコン本体などに無線LAN機能が内蔵されていない場合は、別途無線LAN子機を準備してください。各機器のセットアップ方法については、それぞれのマニュアルをお読みください。

無線LAN子機から本製品への接続には、本製品に設定したSSIDおよび暗号キーが必要になります。

終端装置のタイプについて

本製品は、ルーター機能に無線LAN機能を搭載した無線LANルーターです。現在、プロバイダーから置には、すでにルーター機能が内蔵されている製品があります。

本製品専用「かんたんセットアップ2」を使用することで、適切な状態でインターネットに接続することができます。

設定に必要なプロバイダー情報を用意する

「かんたんセットアップ2」は、ご使用になるインターネット回線の種別を自動的に判別しますので、一般的なインターネットサービスをご使用の場合は、あらかじめ回線の種別などを調べておく必要はありません。

ただし、NTTフレッツサービスなどPPPoE接続を使用している場合は、プロバイダーから提供されるユーザーIDとパスワードが必要になることがあります。また、固定IPサービスなど特別なインターネットサービスをご利用の場合は、あらかじめ必要な情報をご用意ください。

AP（アクセスポイント）モードで利用する場合には 終端装置に搭載されたルーター機能を使用している ため、本製品の無線LAN機能だけを利用して、本製 品をAP（アクセスポイント）モードで利用する場合は、 P63「2 動作モードを設定する（モード変更）」、P1 「1 AP（アクセスポイント）モードで使う」を 参照し ください。

プロバイダーの情報について

ご契約のプロバイダーによっては、ここに説明した内容と異なる場合もあります。プロバイダー側の設定資料を参考に、本製品のインターネット接続の設定を行ってください。

設定ユーティリティ(詳細設定)を表示させるには

下記のURLをWebブラウザーのアドレス欄に入力してください。

http://192.168.2.1

※ パスワードの設定 面が表示された場合は、パスワードを設定してから、詳細設定の画面に進んでください。

A PPPoE接続方式の場合

NTTフレッツサービスのうち「PPPoE接続」でインターネットに接続するプロバイダーの場合は、ユーザーIDとパスワードが記載された資料がお手元に届いているはずです。お手元にご用意ください。

※ プロバイダーによって認証ID、認証パスワードの表記が異なることがあります。ユーザーIDに「@」が入っている場合は、プロバイダーから提供された「ユーザー名」の後ろに、「@」と「プロバイダー識別子」を入力する必要があります。また、PPPoE接続でも、認証ID、認証パスワードが記述されておらず、入力が不要な場合があります。

フレッツ光プレミアムなど、別途ルーター機能が用意されている場合

プロバイダーから提供されている終端装置に、ユーザーID、パスワードを設定しますので、本製品側での設定は不要です。

B DHCP接続方式の場合

DHCP接続を使用している場合は、自動的にインターネットへの接続を開始します。「かんたんセットアップ2」を使用すれば、インターネット回線種別を意識したり、設定作業を行うことなく自動的に接続します。

C 固定IPアドレスの場合

インターネット側のIPアドレス(グローバルIPアドレス)が固定で割り当てられるサービスです。あらかじめお手元にIPアドレス等の情報が書かれた資料をご用意ください。

Chapter.2 接続編

1 セットアップする

Chapter.2 接編綱

本製品をブロードバンドモデムなどの終端装置と接続し、「ルーターモード」でインターネット接続でアップを行います。

AP(アクセスポイント)モードに設定するには
- P186「1 AP(アクセスポイント)モードで使う」を参照してください。
子機モード(コンバーターモード)に設定するには
- P190「2 子機モード(コンバーターモード)で使う」を参照してください。
中継器モード(リピーターモード)に設定するには
- P198「3 中継器モード(リピーターモード)で使う」を参照してください。

パソコン、タブレット 端末 および スマートフォン で セットアッ

無線LAN機能のあるWindowsパソコン/Mac OS X、スマートフォン、タブレット端末をセットアップする場の印刷物「かんたんセットアップガイド」を参照して

有線 LAN でパソコンをセットアップする

以下の手順でセットアップしてください。

1 作業前に確認しましょう。

Check.1

• インターネットサービスの契約が完了し、サービスが開始されていることを確認します。
  ● プロバイダーからの書類を用意します。

ご利用のインターネットサービスによっては、ユーザーIDとパスワードを設定する必要があります。あらかじめ、プロバイダーから提供された書類に、これらの記述がないかご確認のうえ、ご用意ください。

※ プロバイダーにより、認証ID/ユーザー名、認証パスワードなど、名称が異なります。

Check.2

● すでに終端装置とパソコンが接続されている場合

すでにルーターを使わずにインターネットに接続している場合は、現在の環境でパソコンからインターネットに接続できているか確認します。

Check.3

● すでに使用中の有線/無線ルーターから「お乗り換え」の場合の確認事項

・ご使用中のルーターの設定プログラム（アプリケーション）は、すべて削除します。
・ルーターをご使用でない場合でも、すでにインターネットをご利用の場合、パソコンに「接続ツール」等のプログラムがインストールされてる場合があります。これらはすべて削除してください。
※ ご不明な点がある場合は、お手持ちのルーターのメーカーにお問い合わせください。

2 ご利用中の回線をいったんオフにします。

① 終端装置（ケーブルテレビモデム、ONU、CTU、ADSL）の電源を切ります。
②パソコンと終端装置を接続したLANケーブルを外します。

ケーブルテレビモデムの場合、 そのまま10分以上おいてください。

※契約の回線によっては、1時間以上おいておく必要があります。

終端装置の電源をいったん切らないと、現在記憶されている設定情報がそのまま残り、本製品を接続したあとの新しい接続情報に更新されず、インターネットへの接続に失敗する恐れがあります。

本製品(ルーター)を接続する

1 機器を接続します。

イラストを参考に、各機器を配線します。

縦置き／横置きいずれの場合も壁や棚の間にはさみ込まず、風通しの良い場所に設置してください。

・スタンドは本体に固定されません。ケーブル類を本体に接続したあと、スタンドに設置してください。
- モデムや終端装置などのネットワーク機器と重ね置きはしないでください。

2 終端装置と本製品の電源を入れます。

① 終端装置の電源ケーブルを接続します。電源スイッチがある場合は、スイッチをオンにします。
② 本製品の付属のACアダプターを接続します。

①ACコンセント ② 背白 ACアサブター ACコンセント

3 ランプの点灯状態を確認します。

モデム等のランプおよび本製品のランプが正しく点灯していることを確認します。

4 パソコンと本製品のLANポートれか）をLANケーブルで接続します。

背面 LANケーブル バソエノ(需要LAN)

手順 4 で接続が完了すると、自動的にWebブラウザーが起動して、手順 5 の「かんたんセットアップ2」の画面が表示されますが、自動で表示されない場合は、Webブラウザーを起動し、アドレス欄に「http://192.168.2.1/wizard.html」を入力してください。

5 本製品の設定画面にログインするためのパスワードを入力し、[適用]をします。

かんたんセットアップ2 管理用アカウント設定 本製品の管理画面にアクセスするためのログインパスワートを設定してください。 ※本発行者（シーパー、コート、ハンド設定してください。） ※入力文字頁は、パスワード30文字の内容です。 ※パスワードは、やチュリティの機関を実施するために提供箇例の文字以上が示すします。 ※パスワードで設定されたパスワードを必ずかんたんセットアップシートへ記入してください。 ユーザー名： admin 新パスワード： 新パスワードの何入力： 適用

※パスワードは初期設定されていませんので、ご自身で「パスワード」を決めて入力してください。設定したパスワードは忘れないように「かんたんセットアップシート(初期値)」にメモして大切に保管してください。

<例>

かんたんセットアップシート（初期値） SSID(有線名) 贈号化キー（全SSID共通） 2.4GHz elecom2g-xxxxxxx 1a2B3c4D5e6F 5GHz elecom5g-xxxxxx 贈号化方式(全SSID共通): WAN-AES （ルーター管理範囲アクセス網格） IPアドレス 192 168.2.1 ユーザー名 admin パスワード 発表率に加入してください （任意設定） （ルーターWAN掲載）

6 自動設定をクリックします。

かんたんセットアップ2 ルーター設定（回線設定） ルーターが接続している回線が分からない場合、自動設定を確認ください。回線を自動的に判定します。 自動設定 回線の特別を自動的に判定します。通常はこちらをご使いください。 手順設定 自動設定定義に基づく機関にない場合や、太陽なで回線を適用されない場合は、これらをお記載ください。 戻る 詳細設定

※ 自動設定でルーターモードの設定が完了すると、「セットアップ画面が表示されます。
※ 自動設定できないときは、操作7-A:(PPPoEの場合)または操作7-B:(固定IPの場合)の画面が表示される場合があります。表示された画面に従って操作を続けてください。

7 「セットアップ完了」画面が表示されたら、インターネットへの接続は完了

かんたんセットアップ2 セットアップ完了 以上で設定が完了しました。 本プロジェクトの画面を開じて、インターネットをご利用ください。

7-A

(PPPoEの場合)

「ユーザー名」と「パスワード」を [次へ]をクリックします。

かんたんセットアップ2 プロビター 指定 (PPPo) エコートを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。このプロセントを設定する。

※ ここでは「ユーザー名」と「パスワード」は、ご契約のプロバイダー様から提供されているインターネット接続用の認証ID・認証パスワードを入力します。プロバイダー様により名称が異なる場合があります。

上記の画面が表示されたら、インターネットへの接続は完了です。

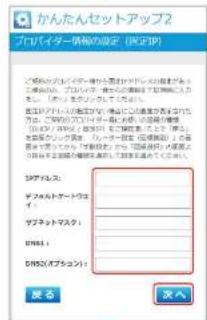

-B（固定IPの場合）

画面の各項目を入力し、[次へ] をクリックします。

かんたんセットアップ2 プレバターデータの設定 (設定) この設定が、その設定を設定する。この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。 この設定は、その設定を設定する。この設定は、その設定を設定する。

※ ご契約のプロバイタ 固定IPアドレスの指定がある 場合のみ、プロバイダー様から の情報を各項目に入力してください。

がんたんセットアップ2 セットアップ完了 設定で設定を完了します。 また取り組みに再組みを完了。「この一つは、その他の つくる」です。 当に申請する場合を完了します。「詳細改定」を開始 してはいします。 詳細改定

上記の画面が表示されたら、インターネットへの接続は完了です。

2 本製品に無線LANで接続する Chapter.2 接続摂

無線LAN子機から本製品を経由してインターネットに接続できるようにします。

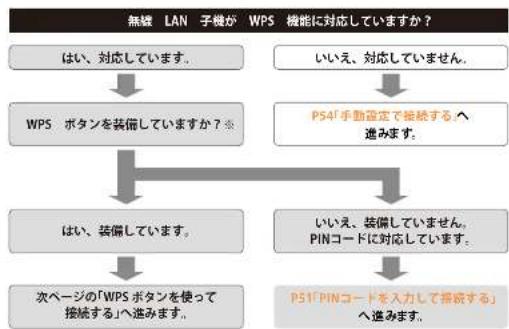

はじめにご確認ください

本製品はWPS機能に対応しています。WPS機能に対応する無線LAN子機との組み合わせで簡単に無線LAN機能を設定できます。ボタンを押すだけで設定ができる「プッシュボタン方式」と、用意された数字を入力するだけで設定できる「PIIコード方式」の両方に対応しています。

WPS機能に対応していない無線LAN子機から本製品に接続するときは、本製品の設定値を無線LAN子機側に設定することで 接続 することができます。

W P Sボタンを使って 接 続 する

1 無線で接続するパソコンを、本に通信できる場所に用意します。

2 無線LAN子機の説明書をお読みになり、無線LAN子機側が「WPS」を実行できるように準備します。

※弊社無線LANアダプターの設定 ユーティリティの 画 面例

3 本製品の背面にある「WPS設定ボタン」を2秒以上押して、離します。

・左側面にあるWPSランプが赤色に点滅し、WPS対応の無線|AN子機の接続を待つ状態

- 赤色に点滅しない場合は、再度押 - 接続が完了するか、一定時間（約2分間）がすぎると W P Sランプは消灯します。

L

4 無線LAN子機側のWPS用の「設定ボタン」を指定された時間だけ押します。

・本体に設定ボタンがないモデルでは、ユーティリティの [WPS]ボタンをクリックします。
・ユーティリティによっては、[PBC]など、表記が異なることがありますので、無線LAN子機の説明書をお読みください。

5 無線LAN子機側の設定ユーティリティなどで、本製品に接続できたことを確認します。

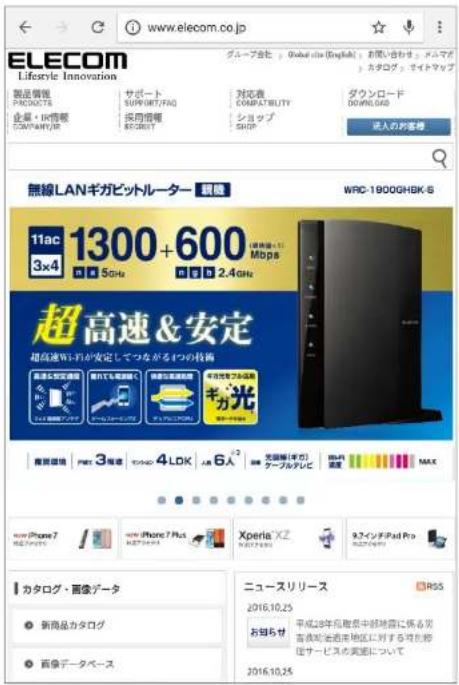

6 Webブラウザからお好みのホームページに接続し、正常に表示されること

www.elecom.co.jp ELECOM Lifestyle Innovation 製品情報 PROGRESS 企業・IP管理 COMPANY/IEP サポート SUPPORT/TRAQ 採用信報 SUPPORT 対応者 COMPATRUTILITY ショップ SHOP ダウンロード DOORLAB 法人の内容等 無線LANギガビットルーター 観機 WRC-1900GHBK 6 11ac 3x4 1300+600 5GHz 2.4GHz 超高速&安定 超高速&西吉安定してつながる1つの技術 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光を安全な 高光の使用と使用 カタログ・図像データ 新商品カタログ 図像データベース Xperia XZ 9.ラインデバイPro ニュースリリース 2016.10.25 おおらせ 平成28年販売品中部地区に係る労働税法適用地区に対する可再生能源サービスの実施について 2016.10.25

エレコムWebサイト http://www.elecom.co.io

PINコードを入力して接続する

WPS機能のPINコード方式で設定します。無線LAN子機側に設定されたPINコードを本製品に入力して、WPS機能を実行します。無線親機側のPINコードを使用する場合については、無線 LAN 子機 のマニュアルを 参 照してください

1 無線で接続する端末を、本製品と確実に通信できる場所に用意します。

2 無線LAN子機の説明書をお読みになり、無線LAN子機のPINコードをメモします。
3 Webブラウザーを起動し、アドレス欄に「http://192.168.21」を入力し、設定ユーティリティ(詳細設定)を表示させます。

ログイン認証の画面が表示されたら

「かんたんセットアップ2」で設定した、「ユーザー名」と「パスワード」を入力し、[ログイン]をクリック(タップ)してください。

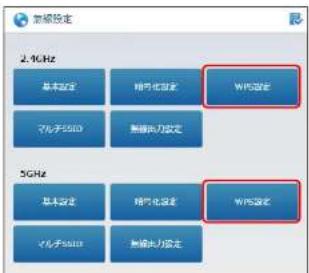

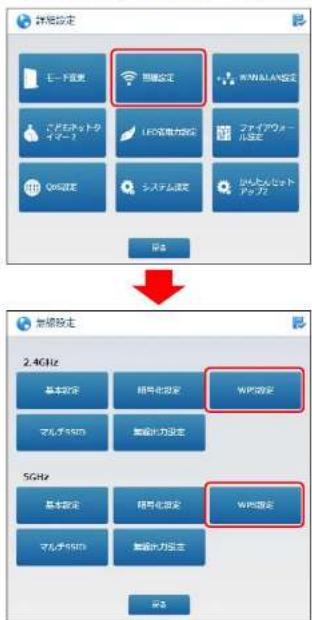

4 詳細設定メニューから [無線設定] → [WI 設定] （2.4GHz/5GHz）を選択します。

5 「無線端末のPINコード入力」に無線LAN子機のPINコードを入力し、[実行]をクリック(タップ)します。

6 設定後、無線LAN子機を搭載したパソコンからインターネットにアクセスするなどして、接続できることを確認してください。

手動設定で接続する

WPS機能を持たない無線LAN子機の場合は、無線LAN子機側の設定ツールを使って、必要な設定を手動で行います。

1 無線で接続する端末を、本製品通信できる場所に用意します。

2 無線LAN子機の設定ユーティリティを起動します。

- OS標準の無線LAN機能の場合も、SSIDの一覧を表示させます。

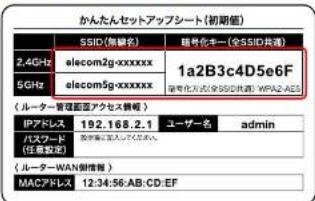

3 設定ユーティリティのリスト上に表示されたSSIDの中から、本製品のSSIDを選択して、パスワードを入力します。

〈例〉

かんたんセットアップシート(初期値) SSID(無線名) 略号化キー(全SSID共通) 2.4GHz elecom2g-xxxxxxxx 5GHz elecom5g-xxxxxxxx 1a2B3c4D5e6F 信号化方式(全SSID共通: VPA2.AES) (ルーター管理国際アクセス情報) IPアドレス 192.168.2.1 ユーザー名 admin パスワード オンテーションとしてオン入 (注意設定) (ルーターWAN対応書) MACアドレス 12:34:56:AB:CD:EF

3 こどもネットタイマーを設定するapter.2接続指

「こどもネットタイマー2」機能の特長および各種設定方法について説明します。

こどもネットタイマー2でできること

「こどもネットタイマー2」は、接続されたWi-Fi機器に対して、有害WEBサイトの閲覧を制限したり、タイマー設定することでWi-Fi機器から本製品へのWi-Fi接続時間を制限することができます。お子様の有害なサイトへのアクセスをブロックしたい場合や、Wi-Fiゲーム機の利用時間を制限したい場合になどにお勧めです。

• あらかじめ設定された「おすすめ設定」を選択するだけで、手軽に有害サイトへの閲覧制限や利用時間の設定が可能です。
• 接続時間の制限方法は、1日の決められた時間帯のみ接続を許可する「スケジュール設定」と、1日あたりのWiFi接続時間の上限を設定できる「タイマー設定」の2種類があります。
• タイマーとスケジュールを同時に設定することができ、「何曜日の何時から何時まで2時間」「月・水・金曜日に2時間」など、きめ細かく設定することができます。

• 機器ごとに接続制限設定が可能です。時間外または累計時間が超過した時点でWi-Fi接続ができなくなります。
  ※ 接続する機器によっては、制限された時間を超えても Wi-Fi接続が切断されない場合がありますが、この場合

• APモード/中継 器モード/子機モード時はご 利用になれません。

• クライアントとの通信環境が悪い場合、正常に接続制限機能が作動しないことがあります。
• ライセンスは別売です。本サービスをお求めになる場合は、別途ライセンスをお求めください。

(型番: WRC- E X- KNTA1)

ニンテンドーDS Liteなど、暗号機能が「WEP」にか対応していない機器を接続される場合は、マルチSSIDの設定を行い、接続するSSIDの暗号機能の設定を、あらかじめ「WPA2-AES」から「WEP」に変更してください。(◆P71「暗号化設定」)

こどもネットタイマー2を設定する

本製品には、あらかじめ用意された「おすすめ設定」を設定する手順を説明します。

「おすすめ設定」は、6段階レベルの設定を準備しています。

• Level1:小学生低学年向け(設定内容はP122)
• Level2:小学生高学年向け(設定内容はP123)
• Level3:中学生向け(設定内容はP124)

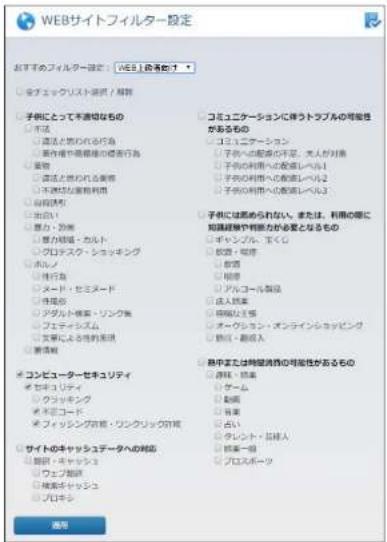

• Level4:高校生向け(設定内容はP125)
• Level5:WEB初心者向け(設定内容は-P126)
  ・制限なし:Web上級者向け(設定内容はP127)
  ※初期設定では「制限なし」に設定されています。

「おすすめ設定」の設定内容を変更するには

「おすすめ設定」の設定内容は、ユーザーに合わせて きめ細かく設定できます。新しい「おすすめ設定」を作 ることもできます。(▶P120)

タイマー・スケジュールを設定するには

1日に利用できる時間を制限したり、利用できる時間帯を設定することができます。(P117)

1 Webブラウザーを起動し、アドレス欄に「http://192.168.21」を入力し、設定ユーティリティ（詳細設定）を表示させます。

ログイン認証の画面が表示されたら 「かんたんセットアップ2」で設定した、「ユーザー名」と「パスワード」を入力し、[ログイン]をクリック(タップ)してください。

2 詳細設定メニューから[こどもネットタイマー2]→[機器一覧]を選択します。

の相談定 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「この | このネットワーク 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットワーク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「このネットリンク」 「这些ネットワーク」

3 設定する機器の[編集]をクリック(します。

※「こどもネットタイマー2」が設定可能な無線LAN子機が一覧表示されます。

4 「おすすめ設定」をプルダウンメニューから選択し、[適用]をクリック(タップ)します。

5 「設定の変更が成功しました」画面れたら、設定完了です。

設定ユーティリティ（詳細設定）画面を閉じ ブラウザーを終了してください。

続けて他の機器も設定するには

[OK]をクリック(タップ)すると、手順4の画面が表示されます。[戻る]をクリック(タップ)して、手順3の画面に戻り、他の機器の設定を行ってください。

Chapter.3 詳細設定編

1 設定ユーティリティ（詳細設定） 画面について Chapter.3 詳細設定編

設定ユーティリティ (詳細設定) 画面を表示

1 Webブラウザーを起動し、アドレス欄に下記のURLを入力します。

• 初期設定が完了している場合:「http://192.168.2.1」
• 初期設定が完了していない場合: [http://192.168.2.1/details.html]

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または[ログイン]をクリックします。

※ ユーザー名は、初期設定で「admin」が設定されています。ご自身で変更された場合は、変更後のユーザー名を入力してください。 ※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

設定ユーティリティ (詳細設定) 画面の内容

設定ユー ティリティ（詳細設定）画面にあるを説明します。

モード変更 本製品の動作モードを変更するためのメニューです。
	ルーターモード、AP(アクセスポイント)モードのほか、本製品を子機として使用する「子機モード(コンバーターモード)」、中総器として使用する「中総器モード(リピーターモード)」に変更できます。

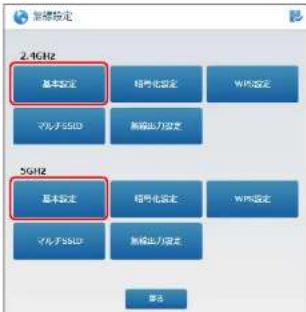

無線設定	無線LANに関するさまざまな設定を行うメニューです。基本設定(→P67)、暗号化設定(→P71)、WPS設定(→P85)、マルチSSID設定(→P89)、無線出力設定(→P92)があります。

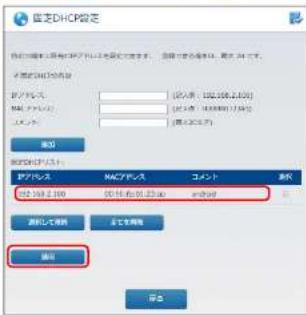

WAN&LAN設定	WANとLANの設定を行うメニューです。LAN設定(→P96)、固定DHCP設定(→P99)、WAN設定(→P103)、DDNS(ダイナミックDNS)(→P110)があります。
こどもネットタイマー2	WEBサイトフィルターで有害サイトからお子様様のインターネット利用を安心して管理することができる「こどもネットタイマー2」を設定するメニューです。
LED省電力設定	本製品のLEDランプを消灯して消費電力を抑える設定を行うメニューです。(→P136)

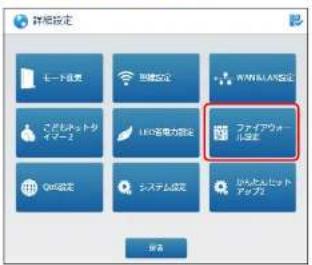

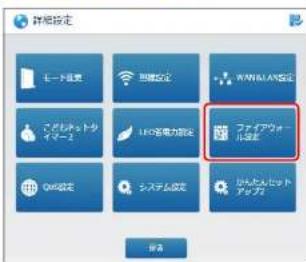

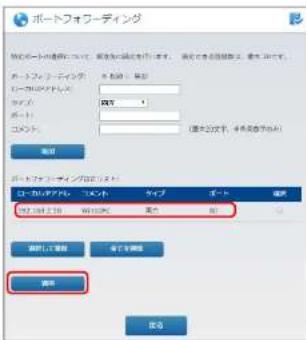

ファイアウォール設定	本製品のファイアウォール機能に関する設定を行うメニューです。アクセスコントロール(→P139)、ポートフォワーディング(→P143)、URLフィルタリング(→P148)、DMZ設定(→P152)があります。
QoS設定	特定のサービスに一定以上の通信速度を確保する[QoS]の設定

2 動作モードを設定する（モード変更） Chapter.3 詳細設定指

本製品は使用目的に応じて、4つの動作モードに変更することができます。

付属の「かんた んセットアップ ガイド」に従って初た場合の「ルーターモード」のほか、本製品をアクセスポイン」として使用する「AP(アクセスポイント)モード」、無線LAN子機として使用する「子機モード(コンバーターモード)」、中継器として使用する「中継器モード(リピーターモード)」に変更ことができます。

ルーターモード

本製品をインターネットのプロバイダ会社 (ISP)から提供されたモデムなどに接続し、ご家庭内や職場などで複数のPCやタブレット、スマートフォンやゲーム機などがインターミきるようするモードです。

AP(アクセスポイント) モード

ネットワーク内にルーターが別に動作している場合などに、本製品のルーター機能を停止し、無線LANアクセスポイントとしてご利用いただけるモードです。

AP(アクセスポイント)モードに変更するには ●P186「1 AP(アクセスポイント)モードで使う」を参照してください。

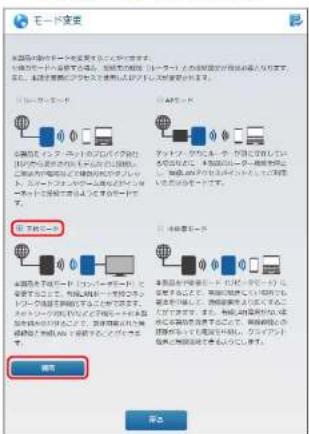

子機モード

本製品を子機モード(コンバーターモード)に変更することで、有線LANポートを持つネットワーク機器を無線化することができます。ネットワーク対応TVなどと子機モードの本製品と組み合わせることで、別途用意された無線親機と無線LANで接続することができます。

子機モードに変更するには

中継器モード

本製品を中継器モード（リピーターモード）に変更することで、電波の届きにくい場所でも電波を中継して、通信範囲をより広くすることができます。また、有線LAN本製品を設置することで、無線親機との距離があっても電波を中継し、クライアント端末と無線接続でき

モテムなど 無線網機 本製品 (中継器モード) 無線子機

中継器モードに変更するには

P198「3 中継器モード(リピーターモード)で使う」を参照してください。

3

無線設定

Chapter.3 詳細設定

本製品の無線LAN機能を設定します。

無線設定

無線設定画面

2.4GHz帯（11n/g/b）と5GHz帯（11a/n/ac）の設定がでます。

数据设定 2.4GHz 基本設定 等号化設定 WPS設定 マル了SSRD 等線二力設定 5GHz 基本設定 等号化設定 WPS設定 マル了SSRD 等線二力設定 取消

基本設定	無線機能の有効/無効などの無線LANの基本設定を行います。(←P67)
暗号化設定	暗号化など、無線LANのセキュリティーの設定を行います。(←P71)
WPS設定	WPS(Wi-Fi Protected Setup)機能の設定を行います。(←P85)
マルチSSID	マルチSSID、ゲストSSIDの設定を行います。(←P89)

基本設定

基本設定画面

● 2.4GHz帯（11n/g/bの場合）

基本設定 (2.4GHz) Wi-Fi設定, 60Hz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 100MHz, 1 2.4GHz 項線設定: C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\300000 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\30 C:\Users\Ag\3

2.4GHz 無線機能 2.4GHz帯の無線機能の有効/無効を設定します。(初期値有効)

2.4GHz SSID 2.4GHz帯の無線LANで使用するSSIDを入力します。

チャンネル幅 11n規格でのチャンネル幅を設定します。11n対応の無線クライアントと扱続する場合。「Auto 20/40MHz」に設することで伝送速度を進くすることができます。ただし、他の無線LANとの干渉などによっては、伝送速度が変わらないことがあります。(初期値:Auto 20/40MHz)

チャンネル 使用するチャンネルを選択します。Autoまたは1~13Chの中から選択します。チャンネルの異なる複数の無線機器を使用する場合は5チャンネル以上の間隔を空けてください。Autoを選択すると、自動でチャンネルが設定されます。(例)1ch/6ch/11ch (初期値:Auto)

SSIDステルス機能「無効」の場合は、無線LAN子機側の設定ユーティリティなどから本製品のSSIDを確認することができます。「有効」の場合は、無線LAN子機側の設定ユーティリティなどから本製品のSSIDを表示できなくなります。不正アクセスを防ぐためや、SSIDを第三者に見せたくない場合などに「有効」にします。(初期値:無効)

● 5GHz帯（11a/n/acの場合）

基本設定 (SGHz) SGHz 計動範圍 SGB 10.000000 SGB 10.000000 SGB 10.000000 SGB 10.000000 SGB 10.000000 SGB 10.000000 SGB 10.000000 SGB 10.000000 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SGB 10.0 SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB SDB

5GHz 無線機能 5GHz帯の無線機能の有効/無効を設定します。(初期値有効)
5GHz SSID 5GHz帯の無線LANで使用するSSIDを入力します。
チャンネル 柜	11ac規格でのチャンネル幅を設定します。11ac対応の線クライアントと接続する場合、[Auto 80/20/40MHz]に設定することで伝送速度を逃くすることができます。ただし、他の無線LANとの干渉などによっては、伝送速度が変わらないことがあります。(初期値:AI 80/20/40MHz)
チャンネル	以下から使用するチャンネルを選択します。Auto.ch36、40、44、48、52、56、60、64、100、104、108、112、116、120、124、128Autoを選択すると、自動でチャンネルが設定されます。(初期値:Auto)
SSIDステルス機能	「無効」場合は、無線LAN子機側の設定ユーティリティなどから本製品のSSIDを確認することができます。「有効」の場合は、無線LAN子機側の設定ユーティリティなどから本製品のSSIDを表示できなくなります。不正アクセスを防ぐためや、SSIDを第三者に見せたくない場合などに「有効」にします。(初期値:無効)

MENO W52(36/40/44/48チャンネル)およびW53(52/56/60/64チャンネル)は、電波法により屋外で使用す

基本設定を行う

※ 操作例は2.4GHz帯の設定です。

1 詳細設定メニューから [無線設定] を選択します。

详细设定 L 一个位置 照明设定 RINHUA 定位 LED 滤色能力设定 ファイプウェール設定 USB 设定 システム設定 UAI カムレットアップ 保存

2 無線設定メニューから [基本設定] を選択します。

2.4GHz 基本設定 線路化設定 WPS設定 マルチSSD 無線路化設定 2GHz 基本設定 線路化設定 WPS設定 マルチSSD 無線路化設定

3 無線機能の有効／無効を設定します。

4 SSID、チャンネル幅、チャンネルス機能を設定し、[適用]をクリックし

基本設定 (2.4GHz) Wi-Fi 30000000000000000000000000000000000000000000000000000000000 WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 3.5GHz WIFI 確定 取消

暗号化設定（2.4GHz帯・5GHz帯共通）

無線LANで使用するデータの暗号化など、セキュリティー設定方法について説明します。

暗号化設定画面

● 認証方式で「WPA Pre-Shared Key」を選択した場合

SSIDの選択 暗号化設定するSSIDを選択します。
数経方式	数経方式を選択します。
暗号化	暗号化方式を選択します。(WPA2 AES/WPA TKIP/WPA2 Mixed)
キーの種類	キーの種類を選択します。(パスフレーズ(8~63文字)/HEX(64))
暗号キー	暗号キーを入力します。
パスワードの表示	チェックするとパスワードを表示します。通常は伏せ字になっています。

● 認証方式で「WEP」を選択した場合

信号化設定 (2.4GHz) 2.4GHz BIOSCIPLOR: 100MHz 0.0000 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100MHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 100 kHz 1

SSIDの選択 暗号化設定するSSIDを選択します。
認証方式 認証方	式を選択します。
キー長 キー 長を選択します。
キーフォーマット キーフォーマットを選択します。
暗号キー1 暗 号キーを入力します。
パスワードの表示	チェックするとパスワードを表示します。通常は伏せ字になっています。

● 認証方式で「なし」を選択した場合

串号化設定 (2.4GHz) 串号化設定: 0.0000 2.4GHz SSD/DDR8: www.njzq.com 啟動方式: CPU 取消

SSIDの選択 暗号化設定するSSIDを選択します。

認証方式 認証方式 を選択します。

通常は認証方式を「なし」に設定しないで悪用されたり、パソコンに不正アクセスされる場合があります。

暗号化設定を行う

● 認証方式「WPA Pre-Shared Key」で設定する(推奨)WPA Pre-Shared Key(WPA-PSK:WPAプレシェアードキー)を使ってセキュリティー設定をします。WPA Pre-Shared Keyは、小規模なネットワークでも安全度の高いセキュリティーを簡単に実現できます。設定にあたっては、あらかじめ「共有キー」を決めておいてください。

本製品および本製品に接続する、すべての無線LAN子機は、無線LANに関する各項目の設定値が同一に

※ 操作例は2.4GHz帯の設定です。

1 詳細設定メニューから [無線設定] を選択します。

2 無線設定メニューから [暗号化設定] を選択します。

2.4GHz 基本設定 線路化設定 WiFi設定 マルチルSD 無線路化設定 5GHz 基本設定 線路化設定 WiFi設定 マルチルSD 無線路化設定 第6

3 「SSIDの選択」で暗号化設定するSSIDを選択します。

命令化选定 (2.4GHz) 命令和地址: LAN 请用在下面的文本框中输入。 2.4GHz 65038的地址: 地址方式: 1.0000 2.0000 3.0000 4.0000 5.0000 6.0000 7.0000 8.0000 9.0000 10.0000 11.0000 12.0000 13.0000 14.0000 15.0000 16.0000 17.0000 18.0000 19.0000 20.0000 21.0000 22.0000 23.0000 24.0000 25.0000 26.0000 27.0000 28.0000 29.0000 30.0000 31.0000 32.0000 33.0000 34.0000 35.0000 36.0000 37.0000 38.0000 39.0000 40.0000 41.0000 42.0000 43.0000 44.0000 45.0000 46.0000 47.0000 48.0000 49.0000 50.0000 51.0000 52.0000 53.0000 54.0000 55.0000 56.0000 57.0000 58.0000 59.0000 60.0000 61.0000 62.0000 63. 64. 65. 66. 67. 68. 69. 7

4 「認証方式」で「WPA Pre-Shared Key」を選択します。

串号化版名 (2.4GHz) 串号化版名: 50/100 串号化: 50/100 串号化: 50/100 串号化: 50/100 串号化: 50/100 串号化: 50/100 串号化: 50/100 串号化: 50/100 串号化: 50/100 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 串号化: 5 单击“下一步”按钮

5 「暗号化」で暗号化の種別を選択します。

ご使用になる無線子機が対応している種別を選択します。本製品はWPA-PSKの場合は「TKIP」のみになります。

WPA2 AES WPA2-P$Kのうち寄号化形式に「AES」を使用します。
WPA TKIP	WPA-PSKのうち暗号化形式に「TKIP」を使用します。本製品はWPA-PSKについては「AES」を選択できません。
WPA2 Mixed	無親子機にWPA-PSK(「AES」または「TKIP」とWPA2-PSKが混在している場合でも、この項目を選択しておくといずれの無親子機とも接続できます。また、無親子機がすべて「WPA2-PSK (TKIP)」の場合も、こちらを選択しま

6 「キーの種類」で暗号化キーの入力形式を選択します。

パスフレーズ(8~63文字)	半角英数字(8~63文字)が使用できます。
HEX(64)16進数	64文字(固定)を使用できます。※16進数とは、半角英数字の0~9、a~iを相み合わせた文字列です。

7 「暗号キー」に、手6で選択した入力形式で暗号キーを入力し、[適用]をクリックします。

※「パスワードの表示」をチェックすると入力した文字列を表示できます。

号码化选定 (2.4GHz) 2.4GHz 5G1000000 密码方式: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: https://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w1w 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: http://www.1000000/ 密码: 密码: http://www.100000 密码: http://www.10000 密码: http://www.100 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: https://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.1 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: https://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.2 密码: http://www.3

8 「設定の変更が成功しました」がます。

設定の重要が成功しました 設定の重要を示すします。今まで開始して、お一次で再開発したというな 場合の重要を示す。場合再開発したというなを示すします。 再開発 神で再開発する 保存

● 他の設定を続ける場合は [後で再起動する] をクリックします。引き 続き他の項目を設定します。
● 変更した設定を保存して有効にする場合は、[再起動]をクリックし、手順9へ進みます。

9 詳細設定画面が表示されたら、暗号化設定は終了です。無線LAN子機側にも同じ設定を行ってください。

※無線LAN子機側の設定方法は、無線LAN子機のマニュアルを参照してください。

● 認証方式「WEP」で設定する

WEPを使ってセキュリティー設定をします。

ニンテンドーDS LiteなどWEPIにしか対応していない機器を接続する場合の設定です。

本製品および本製品に接続する、すべての無線LAN子機は、無線LANに関する各項目の設定値が同一になっている必要があります。設定がーいると無線LAN子機から本製品にアクセスすることができません。

※操作例は2.4GHz帯の設定です。

1 詳細設定メニューから[無線設定]を選択する

详细检定 七一下设置 照明监控 MINIULAN监控 这些笔记本 LIO等电力监控 ファイプション LED控制 5G通信 5G虚拟现实 5G智能 5G智能 5G智能

2 無線設定メニューから [暗号化設定] を選択します。

3 「SSIDの選択」で暗号化設定するSSIDを選択します。

账号化指定 (2.4GHz) 2.4GHz SSDI端口 密码: 10000000000000000000000000000000000000000000000000000000000000000000000 密码: 1974-8-51 密码: 1974-8-51 密码: 1974-8-51 密码: 1974-8-51 密码: 1974-8-51 密码: 1974-8-51 密码: 1974-8-51 密码: 1974-8-51 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 2366666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 1974- 密码: 323333333333333333333333333333333333333333333333333333333333333333333333333333 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: 密码: password

4 「認証方式」で「WEP」を選択しま!

信号化设定 (2.4GHz) 2.4GHz SISTOM磁盘: SISTOM 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000 磁盘方式: 1.1.1.1 1.1.1.1 - 2.4GHz 1.4GHz - 4.8GHz 磁盘大小: 56V 1.4V 3.5V - 56V 确定 取消

5 「キー長」でbit数を選択します。通常は128bitを選択します。

6 「キーフォーマット」で暗号化キーの入力形式を選択します。

网络化简要 (2.4GHz) 网络化简要: LAN 通信协议设置界面 2.4GHz 6500000000 连接方式: 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 12888 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128A 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128B 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C 128C

ASCII(5文字)	キー長で64bitを選択した場合です。「暗号キー1」に半角英数字5文字を入力します。
ASCII(13文字)	キー長で128bitを選択した場合です。「暗号キー1」に半角英数字13文字を入力します。
Hex(10文字)	キー長で64bitを選択した場合です。「暗号キー1」に16進数10文字を入力します。
Hex(26文字)	キー長で128bitを選択した場合です。「暗号キー1」に16進数26文字を入力します。

※16進数とは、半角英数字の0～9、a～fを組み合わせた文字列です。

7 「暗号キー1」に、手6で選択した入形式で暗号キーを入力し、[適用]をクリッします。

※「パスワードの表示」をチェックすると入力した文字列を表示できます。

账号化验定 (2.4GHz) 1.0GHz 651000000 配置方式: 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 确定 取消

8 「設定の変更が成功しました」が表示されます。

投支の変更が成功しました 開発 OK

他の設定を結ける場合は「後で再起動する」を【】

9 詳細設定画面が表示されたら、暗号化設定は終了です。無線LAN子機側にも同じ設定を行ってください。

※ 無線LAN子機側の設定方法は、無線LAN子機のマニュアルを参照してください。

WPS設定 (2.4GHz帯・5GHz帯共通)

WPS (Wi-Fi Protected Setup) 機能の設定を行います。

※ マルチSSIDで追加したSSIDはWPS機能を利用した接続には対応しておりません。

WPS設定画面

2.4GHz WPS設定5GHz WPS設定*	WPS機能の有効/無効を設定します。(初期値:有効)
本製品のPINコード 本製品のPINコードを表示します。
PBC方式で接続	[実行]をクリックすると、WPS機能が実行されます。本製品の本体に装備された「WPS設定ボタン」と押すのと同じことです。
無線端末のPINコード入力	本製品側で無線LAN子機のPINコードに合わせる場合に、無線LAN子機側のPINコードを入力し、[実行]をクリックします。

WPS設定を行う

※ 操作例は2.4GHz帯の設定です。

1 詳細設定メニューから [無線設定] を選択します。

详细设定 モード設定 智能设定 POWERLAN設定 LED等電力設定 ファイプウェー システム設定 システムを設定 フォルでネットワーク

2 無線設定メニューから [WPS設定] を選択します。

常规设定 2.1GHz 基本设定 信号化设定 WAV设定 マルチSSD 無線外力設定 5GHz 基本設定 信号化設定 WAV設定 マルチSSD 無線外力設定

3 WPS設定の有効／無効を設定します。

WPS設定 (2.4GHz) 2.4GHz VPS設定 本設定的VPS設定 2.4GHz 設定 設定方式: 0.0000 設定方式: 0.0000 設定方式: 0.0000 設定方式: 0.0000 設定 取消 取消

4-1 [実行]をクリックします。

<無線端末のPINコードを入力する場合>

4-2 無線LAN子機側のPINコードを入力し、[実行]をクリックします。

マルチSSID (2.4GHz帯・5GHz帯共通)

マルチSSID、ゲストSSIDの設定を行います。

マルチSSID画面

マルチSSD (2.4GHz) 2.4GHz 72-550Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 1250Hz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz 2.4GHz 12.5GHz

2.4GセマルチSSID5GセマルチSSID	「使用します」をチェックすると、使用可能になります。
2.4GセマルチSSID5GセマルチSSID	無線LANで使用するSSIDを入力します。
SSIDステルス機能 [無効の場合は、無線LAN子機側の部などから本製品に設定したSSIDを確認することができます。[有効]の場合は、無線LAN子機側の設定ユーティリティなどで、本製品のSSIDを表示できなくなります。不正アクセスを防ぐためや、SSIDを第三者に見せたくない場合などに[有効]にします。(初期値:無効)
2.4GセゲストSSID5G HzゲストSISI D	「使用します」をチェックすると、使用可能になります。
2.4GセゲストSSID5G HzゲストSISI D	無線LANで使用するSSIDを入力します。
SSIDステルス機能 [無効の場合は、無線LAN子機側の設定ユーティリティなどから本製品に設定したSSIDを確認することができます。[有効]の場合は、無線LAN子機側の設定ユーティリティなどで、本製品のSSIDを表示できなくなります。不正

マルチSSIDの設定を行う

※ 操作例は2.4GHz帯の設定です。

1 詳細設定メニューから [無線設定] を選択します。

詳細設定 モーカビューレ 信託設定 POWERLAB設定 このネットワークベース LED背電力設定 ファイアウォー ファイ QCOM設定 システム設定 かんじんネット アップス 保存

2 無線設定メニューから[マルチSSします。

3 マルチSSID／ゲストSSIDの「使用します」チェックします。

4 マルチSSID／ゲストSSIDを入力し、SSID ステルス機能の有効／無効を設定して、[適用]をクリックします。

ML3.4 SSD (2.4GHz) 2.4GHz 将从 16.5V 1000V 处用 2.4GHz 将从 16.5V 1000V 处用 2.4GHz 将从 16.5V 1000V 处用 2.4GHz 将从 16.5V 1000V 处用 2.4GHz 将从 16.5V 1000V 处用 确定

無線出力設定（2.4GHz帯・5GHz帯共通）

送信ビームフォーミング、ひかりTVモー設定を行います。

無線出力設定画面

加法出力設定 (2,4GHz) 開発ベースフォーレンダ のカワイトモード 開発ベースフォーレンダ 33 35 36 71 220% 取消 停止

送信ビームフォーミング	送信ビームフォーミングの有効/無効を設定します。(初 期値:有効)
ひかりTVモード	ひかりTVモードの有効/無効を設定します。(初 期値:有効)
無線LAN出力	電波の出力強度を調整できます。電波が遠くまで飛びすぎる場合に、環境に合わせて強度を設定し(初期値:100%)

無線出力設定を行う

※ 操作例は2.4GHz帯の設定です。

1 詳細設定メニューから [無線設定] を選択します。

詳細設定 モーカ設定 基礎設定 POWER/AN設定 こどもネットワークベース LED智能電力設定 ファイアウォル設定 QCOM設定 システム設定 カワセスセット チェック

2 無線設定メニューから [無線出力設定] を選択します。

常规设定 2.1GHz 基本设定 信号化设定 WWS设定 マル子LED 無線性設定 5GHz 基本設定 信号化設定 WWS設定 マル子LED 無線性設定

3 送信ビームフォーミング、ひか無線LAN出力を設定し、[適用]をクリッします。

媒体出力設定 (2.4GHz) 视频 フォーマング TV/TV/5-1 视频/5/6/7 0 23 52 91 100% 選択 反応

4

WAN&LAN設定

Chapter.3 詳細設定層

有線のLANポートおよびWAN（インターネット）側のINT NETポートに関する設定を行います。

WAN&LAN設定画面

LAN設定	LAN設定を行います。(●P96)
自定DHCP設定	自定DHCP設定を行います。(●P99)
WAN設定	WAN設定を行います。(●P103)
DDNS	DDNS(ダイナミックDNS)設定を行います。(●P110)

LAN設定

本製品のLAN（ローカルネットワーク）側のIPアドレス情報などを設定します。

LAN設定画面

IPアドレス 本製品のLAN	のIPアドレスです。初期値は「192.168.2.1」です。
サブネットマスク 使	用中のネットワークのサブネットマスク初期値は「255.255.255.0」です。
DHCP範囲 DHCPサーバーがクライアントに自動的に割り付けるIPアドレスの範囲を指定します。開始アドレス~終了アドレスの範囲でクライアントにIPアドレスが自動的に割り当てられます。[接続端末の表示]をクリックすると、DHCPで接続中の期末の一覧が表示されます。
DHCPリース時間	DHCPサーバーによりクライアントに割り当てられるIPアドレスのリース時間を設定します。1~72時間までの範囲で設定できます。初期値は8時間です。指定時間を過ぎるとDHCPサーバーよりIPアドレスを再取得します。

2

LAN設定を行う

1 詳細設定メニューから [WAN&LAN設定] を選択します。

详细设定 モード送更 回建設定 Windows MAX設定 このネットタイマー LEDを電力設定 ファイプウェー バッケージ QWB設定 システム設定 みんなにネットアップ 保存

2 WAN&LAN設定メニューから [LAN設定] を選択します。

WAN & LAN 股定 LNG2 LANG2 NEEDHCPGSE WPG2 WAN固定 CONS 单击

3 各項目を入力し、[適用] をクリックしま!

クライアントには自動的にIPアドレスが割り当てられます。しかし、クライアントのネットワーク機器にドレスを割り当てたい場合があります。クライアントのMACアドレスと指定したいIPアドレスを関連づけて登録することができます。

最大20件まで設定できます。

固定DHCP設定画面

自定DHCPの有効	この項目をチェックしている場合に、固定DHCPリストの内容が有効になります。チェックしていない場合は、リストに登録されていてもIPアドレスは固定されません。
IPアドレス	クライアントに割り当てるIPアドレスを入力します。(例:192.168.2.100)
MACアドレス	IPアドレスを固定するクライアントのMACアドレスを入力します。※MACアドレスは「」で区切らないで入力します。(例:2022-0437)

固定DHCP設定を行う

1 詳細設定メニューの [WAN&LAN設定] を選択します。

詳細設定 モード設定 回饋設定 R/WANLAN設定 ごどりネットワークマーカ LED等電力設定 ファイアウォー ル設定 QW設定 システム設定 じんじんじんヒット チャプス 取消

2 WAN&LAN設定メニューから [固定DHCP設定]を選択します。

4 Pアドレス、MACアドレス、コメントを入力し、[追加]をクリックします。

※コメントは、機器を機器を区別するための名称などを必要に応じて入力します。(最大20文字)

5 追加した機器が固定D H C リストにされます。設定内容を確認し、間なければ[適用]をクリックします。

設定する機器が複数ある場合には 手順4～5を繰り返します。 固定DHCPリストに設定した機器を削除するには 固定DHCPリストの削除したい機器の「選択」をチェックし、[選択して削除]をクリックします。リストに表示されているすべての機器を削除するときは[全てを削除]をクリックします。最後に[適用]をクリックして設定を反映させます。

WAN設定

本製品のWAN（インターネット）側を設定します。「WANアセスタイプ」でDHCP/PPPoE/固定IPのいずれかを選択するかで、設定画面が異なります。

WAN設定画面

● 「DHCP」を選択した場合（初期値）

ホスト名	ルーターのホスト名を設定することができます。(半角英数字で最大30文字)
MTUサイズ	MTU(Maximum Transmission Unit)、1回の転送で送信できるデータの最大値(単位バイト)を設定します。通常は変更する必要はありません。(短期値:1500バイト)
DNSサーバのアドレスを自動的に取得する	プロバイダーより自動的にDNSサーバのアドレスを取得する場合に選択します。プロバイダーより特に指示がない場合は、こちらを選択します。
次のDNSサーバを使用する	プロバイダーからDNSサーバーを使用するように指示があった場合に選択します。DNSが1個の場合は「DNS1」に、2個の場合は「DNS1」と「DNS2」にアドレスを入力します。
DNS2 プロバイダーからDNSアドレスの指示が2個の場合は、セカンダリのDNSアドレスを入力します。
MACアドレスコピー	WAN(インターネット)創に本製品ではなくMACアドレスを通知する場合は、ここにパソコンのMACアドレスを入力します。パソコンのMACアドレスによって接続認証を行うようなCATVインターネット接続サービスで使用します。初期値では、接続中のパソコンのMACアドレスが表示されています。[手動追加]をクリックすると、手動でMACアドレスを入力します。※MACアドレスは「」で区切らないで入力します。(例:0090fe0123ab)[コピー]をクリックすると、接続中のパソコンのMACアドレスが入力されます。
UPnPを有効にする	UPnP(Universal Plug and Play)機能の有効/無効を設定します。UPnPを有効にすると、UPnP対応OSでUPnP対応ネットワーク機器を使用した場合に、自動的にLAN内の機器を検出して、正常に整備できるようにします。(初期値無効)
WAN側からのpingに対する応答を有効にする	WAN(インターネット)側からのpingに対して応答するかどうかを設定します。有効にすると、WAN側して応答します。(初期値無効)
Pv6ブリッジを有効にする	プロバイダーから提供されるIPv6サービスを、本製品を経由して利用できるようにする「IPv6ブリッジ無効を設定します。IPv6サービスを利用品を経由しない場合は無効のままでかまいません。(初期値無効)
HW NATを有効にする	ソフトウェアでの通信処理に比べ、ハードウェアで通信処理を行うことにより、パケットロスを即えて高速スループットを実現します。光回線などの高速通信を維を利用するため、スマートフォンなどのWi-Fi接続に最適です。(初期値有効)

「固定IP」を選択した場合

自定IP プロバイダーから提供された情報を入力します。
サブネットマスクデフォルトゲートウェイ
MTUサイズ MTU (Maximum Transmission Unit)、1回の転送で送信できるデータの最大値(単位バイト)を設定します。速は変更する必要はありません。(初期値:1500/バイト)
DNS1	プロバイダーからDNSアドレスの指示が1個の場合は、こちらにだけ入力します。プロバイダーからDNSアドレスの指示が2個の場合は、プライマリのDNSアドレスを入力します。
DNS2	プロバイダーからDNSアドレスの指示が2個の場合は、セカンダリのDNSアドレスを入力します。
MACアドレスコピー	WAN(インターネット)側に本製品ではなく、パソコンのMACアドレスを通知する場合は、ここにパソコンのMACアドレスを入力します。パソコンのMACアドレスによって接続認証を行うようなCATVインターネット接続サービスで使用します。初期値では、接続中のパソコンのMACアドレスが表示されています。[手動追加]をクリックすると、手動でMACアドレスを入力します。※ MACアドレスは「」で区切らないで入力します。

UPnPを有効にする UPnP(Universal Plug and Play)機能の有効/無効を設定します。UPnPを有効にすると、UPnP対応OSでUPnP対応ネットワーク機器を使用した場合に、自動的にLAN内の機器を検出して、正常に認識できるようにします。(初期値:無効)

WAN側からのpingに対する応答を有効にするWAN(インターネット)側からのpingに対して応答するかどうかを設定します。有効にすると、WAN側からのpingに対して応答します。(初期値:無効)

IPv6ブリッジを有効にするプロバイダーから提供されるIPv6サービスを、本製品を経由して利用できるようにする「IPv6ブリッジ」機能を有効/無効を設定します。IPv6サービスを利用する場合でも、本製品を経由しない場合は無効のままでかまいません。(初期値:無効)

HW NATを有効にするソフトウェアでの通信処理に比べ、ハードウェアで通信処理を行うことにより、パケットロスを抑えて高速スループットを実現します。光回線などの高速通信を維持したまま、無線を利用できるため、スマートフォンなどのWi-Fi接続に最適です。(初期値:有効)

- 「PPPoE」を選択した場合

ユーザー名 プロバイダーより提供されたユーザー名を入力します。(最大57文字)ユーザーIDに「@」がある場合、ユーザー名のご契約のプロバイダーの識別子を入力する必要があります。(例)[e-mail]ユーザー名 プロバイダー識別子
パスワード設定	プロバイダーより提供されたパスワードを入力します。(最大57文字)「パスワードを表示する」を有効にすると、入力したパスワードを表示できます。無効の場合は、「......」で表示されます。(初期値:無効)
MTUサイズ	MTU(Maximum Transmission Unit)、1回の転送で送信できるデータの最大値(単位バイト)を設定します。通常は変更する必要はありません。(初期値:1454バイト)
UPnPを有効にする	UPnP(Universal Plug and Play)機能の有効/無効を設定します。UPnPを有効にすると、UPnP対応OS/PUPnP対応ネットワーク機器を使用した場合に、自動的にLAN内の機器を検出して、正常に認識できるようにします。(初期値:無効)
WAN側からのpingに対する応答を有効にする	WAN(インターネット)側からのpingに対して応答するどうかを設定します。有効にすると、WAN側からのpingに対して応答します。(初期値:無効)
P v 6ブリッジを有効する	プロバイダーから提供されるIPv6サービスを、本製品を経由して利用できるようにするIPv6ブリッジ機能を有効/無効を設定します。IPv6サービスを利用する場合でも、本製品を経由しない場合は無効のままでかまいません。(初

WAN設定を行う

1 詳細設定メニューの [WAN&LAN設定] を選択します。

詳細設定 モード変更 回復設定 LED等電力設定 ファイプウェー LED設定 システム設定 フォルプレット アップドライブ 保存

2 WAN&LAN設定メニューから [WAN 設定]を選択します。

WAN & LAN設定 LANE 3 LANGUAGE NEED & CENSSE WAN 2 WAN 源定 CAMS 取消

3 WANアクセスタイプを選択します。

※ 画面例は「固定IP」を選択した場合です。

WAN设定 设置密码： 用户名：123456788 密码类型：1952 网络地址：1952 网络状态：无 MAC 7.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.1 确定 取消

4 各項目を設定し、[適用]をクリックしま!

※ 各項目に関しては、手順で選択したWANアクセスタイプにより異

なります。

• 固定IP：→「固定IP」を選択した場合を参照してください。
• DHCP: →「DHCP」を選択した場合を参照してください。
  ・ PPPoE :→ 「PPPoE」を選択した場合を参照してください。

※ 画面例は「固定IP」を選択した場合です。

WAN設定 IP地址: 102.168.1.259 IP地址: 102.168.1.259 IP地址: 102.168.1.259 IP地址: 102.168.1.259 IP地址: 102.168.1.259 IP地址: 102.168.1.259 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: 102.464 IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: IP地址: INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP INP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP InP Inp

DDNS設定

DDNS（ダイナミックDNS）を利用すると、WAN側が固アドレスでなくても、ホスト名を使ってサーバーなどを利Jできるようになります。この機能を利用するには、ダイナミックDNSのサービス提供者に登録する必要があります。ダイナミックDNSはサービスリストに表示されるサービスでご利用いただけます。

あらかじめDDNSサービスに登録しておいてください。 DDNSサイトにアクセスしてユーザー登録し、ドメン名やアカウントなどを取得しておいてください。

DDNSサービスを利用するにあたって

他社DDNSサービスへの登録については、弊社のサポート対象外となります。登録に関しては、一切責任を負いかねます。

- SkyLink DDNSとは、対象のエレコムまたはロジテック製品をユーザー登録してご利用いただいている方に無償で提供されるダイナミックDNSサービスです。SkyLink DDNSへの登録については、下記URLで詳細をご確認のうえ、ご利用ください。 http://www.clear-net.jp/

・DDNSサービスによっては、定期的に更新をしないと登録が削除されてしまうことがあります。登録の更新は、本製品がインターネットに接続されているときに自動的に行われるほか、手動で更新する場合があります。更新時期などの詳細はご利用になる

DDNS画面

DDNS ダイナミックDNS機能の有効/無効を設定します。(初期値無効)
サービス スプロバイダ	リストから登録したサービスを選択します。
ドメイン名 登録したド	メイン 名を 入力します。
ユーザ名ID	登録したアカウントを入力します。DDNSサービスによってはアカウントがEメールアドレスの場合があります。
パスワード 設定したパスワードを入力します。

DDNS設定を行う

1 詳細設定メニューの [WAN&LAN設定] を選択します。

詳細設定 モード変更 回復設定 LED等電力設定 ファイプウェー バッセス QMS設定 システム設定 ノンガルビット アップド 保存

2 WAN&LAN設定メニューから [DDNS] を選択します。

WAN & LAN設定 LANE: LANGUAGE BEETHCVERAGE WAN2 WAN設定 COM5 幫助

3 DDNSの「有効」を選択します。

4 サービスプロバイダを選択しユーザ名ID、パスワードを入力して、[適用]をクリックします。

DONS 名称： サーフローブルバイオ ドメインカ エーサイオ バッコリー 操作 默认 默认配置 Fosunlyoption

5 こどもネットタイマー 2 Chapter.3 群細設定指

こどもネットタイマー2でできること

「こどもネットタイマー2」は、接続されたWi-Fi機器に対して有害なWEBサイトの閲覧を制限したり、タイマー設定することでWi-Fi機器から本製品へのWi-Fi接続時間を制限することができます。お子様の有害サイトへのアクセスをブロックしたい場合や、Wi-Fiゲーム機の利用時間を制限したい場合などにお勧めです。

こどもネットタイマー2の設定について

あらかじめすぐに使える「おすすめ設定」を用意されており、簡単に設定することができます。

こど もネットタイマー2 画面

こどわネットタイプマー2 編集 一級 ガナサド設定 WEDWIイトフィルター設定 WEDWIイトフィルター設定 第4

機能一覧 こどもネットタイマー機能が設定可能なWi-Fi機器を一覧表示するためのメニューです。(=P115)

機能一覧画面

こどもネットタイマー機能が設定可能なWi-Fi機器を一覧表示します。

本製品に無線接続されたWi-Fi機器が一覧表示されます。一度でも本製品と無線接続されたWi-Fi機器は、現在接続されていない場合でも表示されます。

- 機器名称はWi-Fi機器のMACアドレスが表示されます。区別しやすい名前に変更してください。

(P118)

検討 検討名: MHCアドレス, オサザル 5%取り, レード参照, ティーナー・ステップ, レード会社 名称 基本文字 本 化学型: 20% (30%) 時間: 10 分 時間: 10 分 時間: 10 分 計算 基本文字 本 化学型: 20% (30%) 時間: 10 分 時間: 10 分 計算 基本文字 本 4% (30%) 時間: 10 分 時間: 10 分 計算 基本文字 本 化学型: 20% (30%) 時間: 10 分 計算 基本文字 本 日本語

揮集 選択したWi-Fi機器の設定内容を編集したいときにクリックします。
機器名称 Wi-Fi機器の名称が表示されます。Wi-Fi機器のMACアドレスが表示されますので、「機器編集 画面で区別しやすい名称に変更してください。
M ACアドレス	Wi-Fi機器のMACアドレスが表示されます。
おすすめ設定	設定されている「おすすめ設定」の設定名が表示されら設定していない場合は「制限なし」と表示されます。
残り時間 タイマー設定	を有効にしている場合に、その日のインターネットに接続可能な残り時間を表示します。設定していない場合は「無制限」と表示されます。
タイマー タイマー	設定を有効にしている場合に、1日のインターネットに接続を許可する時間数を表示します。設定していない場合は「無制限」と表示されます。
スケジュール	スケジュール設定を有効にしている場合に、インターネットへの接続を許可する時間帯を表示します。設定していない場合は「無制限」と表示されます。
繰り返し	設定を実行する曜日が表示されます。・毎日:月~日をチェックした場合に表示されます。・平日:月~金をチェックした場合に表示されます。設定していない場合は「無制限」が表示されます。

機器 編集画面

「機器一覧」画面の[編集]をクリックしたとき面で、こどもネットタイマー2の設定内容をWi-Fi機器ごとに詳細な設定を行います。

機器名称	Wi-Fi機器を区別するための任意の名称を設定します。Wi-Fi機器のMACアドレスが表示されますので、区別しやすい名称を設定してください。(例)おねえちゃんスマホ、おとうとゲーム機など
おすすめ設定	おすすめ設定を選択します。お客様がオリジナルを設定をされる場合はユーザーカスタマイズ」を選択してください。あらかじめ用意された「おすすめ設定」を選択した場合は、その設定内容が以下の各項目に反映されます。
通信禁止	このWi-Fi機器のインターネット接続を禁止するときにチェックします。
WEBサイトフィルター	設定したい「WEBサイトフィルター」を選択し、フィルター機能の有効/無効を設定します。※ あらかじめ用意された「おすすめ設定」を選択した場合は、おすすめ設定の「WEBサイトフィルター」が選択されます。変更することもできます。
タイマー	1日のインターネットに接続できる時間を設定します。タイマーを使う場合は「有効」をチェックします。※ あらかじめ用意された「おすすめ設定」を選択した場合は、おすすめ設定の「タイマー設定」が反映されます。変更することもできます。

繰り返し この設定を実行させる曜日をチェックします。※あらかじめ用意された「おすすめ設定」を選択した場合は、おすすめ設定の「繰り返し設定」が反映することもできます。

※ おすすめ設定であらかじめ用意された「おすすめ設定」を選択したあとに、「WEイトフィルター」、「タイマー」、「スケジュール」、「繰り返し」を変更したは、おすすめ設定の名称が「ユーザーカスタマイズ」に変更されます。

無線機器のMACアドレスを調べるには

iPhone/iPadの場合

1. ホーム画面の[設定]アイコンをタップします。
2. 「一般」-「情報」をタップします。 ⇒「Wi - Fi アドレス」に表記されています。

- Androidの場合

1. ホーム画面の[アプリ]アイコンをタップします。
2. [設定]アイコンをタップします。
3. 「タブレット端末」-「端末の状態」をタップします。
   ⇒「Wi-Fi MACアドレス」に表記されています。
   ※ 機種やAndroidバージョンにより操作が異なる場合があります。

●ニンテンドー3DS LLの場合

1. 3DSメニューの[本体設定]アイコンをタッチします。
2. [インターネット設定]をタッチします。
3. [その他の情報]をタッチします。
4. [MACアドレスの確認]をタッチします。 ⇒「Wi-Fi MACアドレス」に表記されています。

おすすめ設定画面

あらかじめ用意された6つの設定が表示されます。お客様が

「おすすめ設定 編集」画面で編集することもできます。

お手の設定 編集 字体/下划 フローは 上記 1.00円 2.00円 3.00円 4.00円 5.00円 6.00円 7.00円 8.00円 9.00円 10.00円 11.00円 12.00円 13.00円 14.00円 15.00円 16.00円 17.00円 18.00円 19.00円 20.00円 21.00円 22.00円 23.00円 24.00円 25.00円 26.00円 27.00円 28.00円 29.00円 30.00円 31.00円 32.00円 33.00円 34.00円 35.00円 36.00円 37.00円 38.00円 39.00円 40.00円 41.00円 42.00円 43.00円 44.00円 45.00円 46.00円 47.00円 48.00円 49.00円 50.00円 51.00円 52.00円 53.00円 54.00円 55.00円 56.00円 57.00円 58.00円 59.00円 60.00円 61.00円 62.00円 63.00円 64.00円 65.00円 66.00円 67.00円 68.00円 69.00円 70.00円 71.00円 72.00円 73.00円 74.00円 75.00円 76.00円 77.00円 78.00円 79.00円 80.00円 81.00円 82.00円 83.00円 84.00円 85.00円 86.00円 87.00円 88.00円 89.00円 90.00円 91.00円 92.00円 93.00円 94.00円 95.00円 96.00円 97.00円 98.00円 99.00円

編集 選択したおすすめ設定の設定内容を編集したいときにクリックします。
タイトル おすすめ設定の名称が表示されます。「おすすめ設定編集」画面で区別しやすい名称に変更することができます。設定していない場合は「制限なし」が表示されます。
WEBサイトフィルター	設定対象となっている「WEBサイトフィルター」の名称が表示されます。
タイマー設定	タイマー設定を有効にしている場合に、インターネットに接続を許可する時間数を表示します。設定していない場合は「無制限」と表示されます。
スケジュール設定	スケジュール設定を有効にしている場合に、インターネットに接続を許可する時間等を表示します。設定していない場合は「無制限」と表示されます。
繰り返し	設定を実行する曜日が表示されます。・毎日:月~日をチェックした場合に表示されます。・平日:月~金をチェックした場合に表示されます。スケジュール設定を無効にしている場合は「無制限」と表示されます。

おすすめ設定 編集画面

「おすすめ設定」画面の〔編集〕をクリックしたときに表示る画面で、おすすめ設定の設定内容を編集する画面です。

おすめ設定 編集 おすめ設定名稱: Level1 WPS ファインター: ○ おすめ設定名稱 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ○ 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 閣の設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定 ● 隠り設定

おすすめ設定名称 おすすめ設定画面に表示されるタイトルを編集します。
WEBサイトフィルター	設定したいWEBサイトフィルターを選択し、フィルター機能の有効/無効を設定します。
タイマー	1日にインターネットに接続できる時間数を設定します。タイマーを使う場合は「有効」をチェックします。
スケジュール	インターネットに接続できる時間帯を設定します。スケジュールを使う場合は「有効」をチェックします。
繰り返し	この設定を実行させる曜日をチェックします。・チェックがある曜日:Wi-Fiに接続できます。・チェックがない曜日:Wi-Fiに接続できません。

おすすめ設定の内容を編集した場合は、すでにWi-Fi機器に登録されている設定にも反映されます。

<おすすめ設定の設定内容>

あらかじめ用意されたおすすめ設定は下記の設定内容です。

おすすめ設定	WEBサイトフィルター	タイマー	スケジュール	繰り返し
Level1	小学生低学年向け	2時間/日	16:00~18:00	平日
Level2	小学生高学年向け	2時間/日	16:00~21:00	平日
Level3	中学生向け	3時間/日	16:00~22:00	毎日
Level4	高校生向け	4時間/日	7:00~23:00	毎日
Level5	WEB初心者向け	4時間/日	設定なし	毎日
制限なし	設定なし	4時間/日	設定なし	毎日

おすすめ設定の設定内容を編集するには

あらかじめ設定された「おすすめ設定」を用途にあわせて編集することができます。

①「おすすめ設定」画面で編集したいおすすめ設定の[編集]をクリックします。
②用途に合わせて、各項目を設定し、[適用]をクリックします。

主字字の設定 編集 名称: 01.0000 指定名: 01.0000 (アフロー) 类型: 位置: 2 位置: 1 位置 名称: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置: 位置:

W E B サイトフィルター 設 定 画 面

各フィルターの設定内容を表示します。

<小学生低学年向け>

WEBサイトフィルター設定 おすすめフィルター設定：「学生哲学学方向は！」 ◆ メフェックリスト選択 / 精観 ◆ 子向となって不適切なもの ・ 不太 ・ 道歩と触れられる行為 ・ 要内権や高橋権の経営行為 ・ 業物 ・ 道歩と触れられる事例 ・ 不動化で客座用語 ・ 自信団体 ・ 心願い ・ 墨力・誠意 ・ 意力組織・カルト ・ プロテスク・ショッキング ・ ボルノ ・ 悉行行為 ・ メード・セミメード ・ 悉関係 ・ アツボルト検索・リンク集 ・ フェブティシステム ・ 文書による性質必須 ・ 要請知 ◆ コミュニケーションに伴うトラブルの可能性があるもの ・ コミュニケーション ・ 子への配慮が不足、大が対象 ・ 子の利用への配慮レベル1 ・ 子の利用への配慮レベル2 ・ 子の利用への配慮レベル3 ◆ 子内に応められない。または、利用の際に知識経済や判断力が必要となるもの ギャンプル、宝くじ ・ 飲露・呼吸 ・ 食酒 ・ 现境 ・ アルコール製品 ・ 現入気素 ・ 瑞編り主張 ・ オーグティング・オンラインショッピング ・ 質婪・副投入 ◆ 熱手または時間が消滅の可能性があるもの ・ 頭放・読書 ・ フィーム ・ 薬画 ・ 自美 ・ 氏い ・ ティント・監視人 ・ 調観一指 ・ プロスポーツ ◆ サイトのキャッシュデータへの利害 ・ 郵図・キャッシュ ・ ワエフ開催 ・ 楊原キャッシュ ・ プリオキシ [确定]

<小学生高学年向け>

WEBサイトフィルター設定 お手マネルフィルター設定：学主エ学年白い ● ヤチェックリスト測定 / 精覧 子語とって不適切なもの ○ 不活 ● コミュニケーションに伴うトラブルの可能性があるもの ○ コミュニケーション ● 子内への把握の不足、大が対策 ● 子内の利用への配置レベル1 ● 子内の利用への配置レベル2 ● 子内の利用への配置レベル3 ● 子内に応援められない。または、利用の際に知識関係や判断力が必要となるもの ○ ギャンプル、玉くじ ○ 飯音・呼吸 ○ 音楽 ○ 智能 ○ アルコール製品 ○ 著入専集 ○ 碎報仕様 ○ オークション・オンラインシャッピング ○ 飯音・副導入 ● ヒントビューターセキュリティ ○ ヒューリティ ○ クラックシング ○ ポンコード ○ フィッション状態・ワンクリック状態 ● ビサイトのキャッシュデータへの利害 ○ 頭図・ギャッシュ ○ ラウェブ説明 ○ 体験ギャッシュ ○ パカキン ● 熱手または持続消残の可能性があるもの ○ 調味・別味 ○ グムム ○ 奏舞 ○ 奈童 ○ 寛い ○ タント・品種入 ○ 約養一郎 ○ ブレスポーツ 適用

<中学生向け>

WEBサイトフィルター設定 おすすめのフィルター設定： 中学生向け 全チェックリスト選択！解析 子供体にとって不適切なもの イギガス ニュアルと携われられる責任 高専門や高層層の使用者 基礎物 ニュアルと携われられる責任 高専門及び高層層の使用者 負担用件 出荷灯 燃料力・効果 燃料力補助・カルト クロテスク・ショッキング ホルコ 行為 メード・セミメード 性無効 アグリル・検索・リンク巻 フジティシステム 文書による性的処理 要請給付 コンピューターセキュリティ センキュリティ クエツリング ボディコード フィッシング状態・ワンクリック状態 サイトのキャッシュデータへの利用 観察・キャッシュ ウェブ類別 休暇ギャッシュ プロペンシ コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション コミュニケーション ensch Innovation and Innovation of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future of the Future

<高校生向け>

WEBサイトフィルター設定 お示すフォルター設定：高程生始け ● プチェックリスト測定 / 精覧 ◆ 子種とって不適切なもの 不活 道法と携われる行為 要有権や最精優の被害行為 業物 道法と携われる業務 タフローの業務利用 公務所長 ● 子種と応索されない、または、利用の際に知識経営や損傷力が必要となるもの やボンブル、エクレジ ホルコ 食道・相談 オ球 アルコール製品 コート製品 フィッティング技術・ワンクリック技術 ● コミュニケーションに伴うトラブルの可能性があるもの コミュニケーション 子への把握度の不足、大が対策 子の利用への激進レベル1 子の利用への激進レベル2 子の利用への激進レベル3 ● 子中に応索られない、または、利用の際に知識経営や損傷力が必要となるもの やボンブル、エクレジ 食道・相談 オ球 アルコール製品 コート製品 フィッティング技術・ワンクリック技術 ● 熱中または特定消費者の可能性があるもの 誠味・別面 グムム 印刷 貴葉 寬い タント・技能人 絹果一般 プリスポーツ ○ ブルトのキャッシュデータへの利害 調視・ギャッチ やウェブ関係 フィッティング技術 パロキシ ○ 費用 ○ プチェックリスト測定 / 精覧

WEBサイトフィルター設定 お示すのフィルター設定： WEB 指心着動 ○ ヤチェックリスト測定 / 精覧 イチネジとして不適切なもの ○ 不活 ○ 道歩と携われる行身 ○ 葉内権や周辺機種の被害対象 ○ 離筋 ○ 道歩と携われる歯物 ○ 両部で盗入者利用 ○ 仮助用件 ○ 必含い ○ 显力・効率 ○ 勇力結維・カルト ○ クロテスク・ショッキング ○ ホルニ ○ 行行為 ○ メード・セミメード ○ 作業所 ○ アブルト検索・ワンクル ○ フェティシステム ○ 文書による性能的表現 ○ 質語 イチネジについて不適切なもの ○ コミュニケーションに伴うトラブルの可能性があるもの ○ コミュニケーション ○ 子子への配慮度不足、大が対応 ○ 子子の利用への配慮レベル1 ○ 子子の利用への配慮レベル2 ○ 子子の利用への配慮レベル3 イチネジに応められない。または、利潤の際に知識経済や利抜力が必要となるもの イボンブル、玉くし ○ 飯道・相談 ○ 飯道 ○ 稲覧 ○ アルコール製品 ○ 法人製薬 ○ 稲覧および ○ オークション・オンラインショッピング ○ 軽出・個人入力 熱申または時経消後の可能性があるもの ○ 游味・別面 ○ デーム ○ 補摩 ○ 奈重 ○ 寛い ○ タント・品種入力 ○ 約繊一般 ○ プリスポーツ サイドのキャッシュデータへの利害 ○ 頭目・キャッシュ ○ ユェブ類別 ○ 絶戦ギャッシュ ○ プリオキン 適用

WEBサイトフィルター設定 お示すフォルター設定： WEB! 改替意向 ● ヤチェックリスト測定 / 精覧 子体とって不適切なもの ○ 不活 ○ 道止と携われる行為 ○ 要有権や再複種の検索行為 ○ 單助 ○ 道止と携われる業務 ○ 未満する業務利用 ○ 保険対象 ○ 必知力 ○ 意力・労働 ○ 意力結結・カルト ○ クロテスク・シュッキング ○ ホレシ ○ 指行為 ○ メード・セミメード ○ 指動的 ○ アダルト検索・ワンク実 ○ フェディンズム ○ 文書による性能表現 ○ 增清機 ● コミュニケーションに伴うトラブルの可能性があるもの ○ コミュニケーション ○ 子内への振興者の不足、大が対策 ○ 子内の利用への配慮レベル1 ○ 子内の利用への配慮レベル2 ○ 子内の利用への配慮レベル3 ● 子体に応索られない。または、利用の際に知識経済や機能力があるとなるもの ○ ギャンブル、玉くじ ○ 飯管・精密 ○ 電落 ○ 電路 ○ アルコール製品 ○ 成入要素 ○ 稲覧支援 ○ ポーケティング・オンラインシュッピング ○ 絶信・個人入 ● 熱手または持続消滅の可能性があるもの ● 誠味・絵束 ○ グムム ○ 軍物 ○ 質業 ○ 対い ○ タント・技能入 ○ 签覧一組 ○ プススポーツ OK コンピューターセキュリティ オセキュリティ ○ クラッシュング ○ モネジコード ※ フィッシング作業・ワンクリック作業 サイトのキャッシュデータへの利害 ● 電信・キャッシュ ○ ユェブ類別 ○ 稲覧シャッシュ ○ パロキン 通用

W E B サイトフィル ターのフィル ター項目を には

あらかじめ登録されている「WEBサイトフィルター」を用途にあわせて編集することができます。

① 「おすすめフィルター設定」で編集したい「WEBトフィルター」を選択します。
②各項目のチェックを編集し、[適用]をクリックします。

WPS サイドノイルター設定 「おおおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおおお」 「おおおつー」 「おおつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつのオーチャンティア」 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「おつー」と 「オツルバーカリオキシティア」 「オツルバーカリオキシティア」 「オツルバーカリオキシティア」 「オツルバーカリオキシティア」 「オツルバーカリオキシティア」 「オツルバーカリオキシティア」 「オツルバーカリオキシティア」 「オツルバーカリコシティア」 「オツルバーカリコシティア」 「オツルバーカリコシティア」 「オツルバーカリコシティア」 「オツルバーカリコシティア」 「オツルバーカリコシティア」 「オツルバーカリコシティア」 「オツルバーカリコシライナビスの開発」 「オツルバーカリコシライナビスの開発」 「オツルバーカリコシライナビスの開発」 「オツルバーカリコシライナビスの開発」 「オツルバーカリコシライナビスの開発」 「オツルバーカリコシライナビスの開登」

W E B サイトフィルター 登録画面

WEBサイトフィルター機能を使うために必要なライセンスキーを登録します。

ライセンスは別売です。本サービスをお求めになる場合は、別途ライセンスをお求めください型番:WRC-EX-KNTA1

WEBサイトファイルを置換 WBサイトファイルを置換を設定する。このファイルを指定する。このファイルを設定する。このファイルを設定する。このファイルを設定する。このファイルを設定する。 WBサイトファイルを設定する。このファイルを設定する。 OK OK

WEBサイトフィルターライセンスキー	WEBサイトフィルターの有効/無効を設定します。
	フィルターを有効にするためのライセンスキーを入力します。

ライセンスキーを登録するには

WEBサイトフィルター機能を有効にするためにライセンスキーを登録します。

① 「WEBサイトフィルター」の「有効」をチェックし
② ライセンスキーを入力し、[適用]をクリックします。

WEBサイトフィルター登録 指定的サイトフィルター登録を確認して、そのサイトを入力に確認する。指定的登録を確認して、そのサイトを入力に確認する。指定的サイトフィルターを確認して、そのサイトを入力に確認する。 OK OK

こどもネットタイマー2を設定する

こどもネットタイマー2を設定する手順を説明します。

• こどもネットタイマー2は、本製品が「ルーターモード」で動作しているときのみ使用できます。他のAP (アクセスポイント)モード、子機モード、中継器モードのときは使用できません。
  ・こどもネットタイマー2を設定するWi-Fi機器やゲーム機が、一度も本製品と無線接続されていない場合は、先に無線接続を行ってください。無線接続については(▶DAP)

[設定例] 「ななスマホ」という名称のスマートフォンに、あらかじめ用意された「おすすめ設定」を利用せず、記の設定を行います。

• WEBサイトフィルター:小学生高学年向け
  ・1日のインターネット接続時間:3時間
• インターネットに接続できる時間帯: 午後6時30分～午後9時30分
  ・この設定を実行する曜日:平日のみ

1 Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または[ログイン]をクリックします。

※ユーザー名は、初期設定で「admin」が設定されています。ご自身で更された場合は、変更後のユーザー名を入力してください。
※パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[こどもネタイマー2]を選択します。

详细设定 E-下直觉 同感设定 WINWALAN设定 「子どもネットのイマー」 LED気電力設定 ファイアウール設定 COS設定 システム設定 みんなにネットアップで 保存

4 こどもネットタイマー2 メニューから [機器一覧]を選択します。

こどもネットタイマー 機別一覧 WEDリイトフィルター 治望 おすすな設定 WEDリイトフィルター 治望 取消

5 こどもネットタイマー2を設定したいW機器の[編集]をクリックします。

全国一花 摘要 摘要名称: ナルアドレス おすかの 20周年 險り時間 タイロー・スケン レフロー OK ドバイス ドバイス 20周年 20周年 10周年 4日 OK ドバイス ドバイス 20周年 20周年 10周年 4日 OK ドバイス ドバイス 20周年 20周年 10周年 4日 OK

6 あらかじめ用意された「おすすめ設定」を設定する場合は「Level1」～「Level5」、「制限なし」を選択します。おすすめ設定設定をされたい場合は「ユーザーカスタマイズ」を選択します。

※「おすすめ設定」の設定内容は(▶P121)
※あらかじめ用意された「おすすめ設定」を選択された場合は、手順に進んでください。
※あらかじめ用意された「おすすめ設定」を選択された場合でも、以下の設定内容を変更することができます。変更した場合は、おすすめ設定が「ユーザーカスタマイズ」に変更になります。

7 「有効」をチェックし、「WEBサイトフィルター」でフィルターを選択します。

※ WEBサイトフィルター機能を有効にするには、ライセンスキーの登録が必要です。(P129)

※各WEBサイトフィルターの設定内容は(→P122)

8 「有効」をチェックし、「タイマー」で1日にインターネットに接続できる時間数を設定します。

绘图 123 绘图类型: □ 启用打印 □ 帮助(H) □ 高级(A) □ 高级(B) □ 高级(C) □ 高级(D) □ 高级(E) □ 高级(F) □ 高级(G) □ 高级(H) □ 高级(I) □ 高级(J) □ 高级(K) □ 高级(L) □ 高级(M) □ 高级(N) □ 高级(O) □ 高级(P) □ 高级(Q) □ 高级(R) □ 高级(S) □ 高级(T) □ 高级(U) □ 高级(V) □ 高级(X) □ 高级(Y) □ 高级(Z) □ 高级(A) □ 高级(B) □ 高级(C) □ 高级(D) □ 高级(E) □ 高级(F) □ 高级(G) □ 高级(H) □ 高级(I) □ 高级(J) □ 高级(K) □ 高级(L) □ 高级(M) □ 高级(N) □ 高级(O) □ 高级(P) □ 饮件 确定 取消 帮助(H)

9 「有効」をチェックし、「スケジュインターネットに接続できる時間帯します。開始時刻と終了時刻を設

10 「繰り返し」でこの設定を実行する設定します。実行する曜日をチェックします。

11 設定内容を確認し、間違いがなければ [適用]をクリックします。

6

LED省電力設定

Chapter.3 詳細設定

省電力機能を「有効」に設定すると、「POWEのランプがオフになり、消費電力を抑えることができます。

LED省電力設定画面

LED省電力機能 LED省電力機能の有効／無効を選択します。（初期値：無効）

LED省電力設定を行う

1 詳細設定メニューから[LED省電力設定]を選択します。

2 LED省電力機能の「有効」を選択し、「適用をクリックします。

本製品にファイアウォール設定を行います。

ファイアウォール設 定画面

ファイアウォール設定 アクセスコントロール ポートフォウーディング URLフィルタリング URL 保存

アクセスコントロール	アクセスコントロール設定を行います。(●P139)
ポートフォワーディング	ポートフォワーディング設定を行います。(●P143)
URLフィルタリング	URLフィルタリング設定を行います。(●P148)
DMZ	DMZ設定を行います。(●P152)

アクセスコントロール

M ACアドレスを 登録した特定の 無線 LAN 子様

ライアントからの 接 続を拒否することができる。

特定の相手からの不正なアクセスを防止することができます。

最大 20 件まで設定できます。

アクセスコントロール画面

アクセスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプスコントロール アクリプ アクリプ

アクセスコントロール機能	アクセスコントロール機能の有効/無効を設定します。(初期値無効)
MACアドレス 本製品	への接続を拒否する機器のMACアドレスを入力します。※ MACアドレスは「Fで区切らないで入力します。(例:0 0 9 0 fe 0 1 2 3a b)
コメント	機器を区別するための名称などを必要に応じて入力します。(半角英数字で最大20文字)

アクセスコントロール設定を行う

1 詳細設定メニューから [ファイアウォール設定]を選択します。

詳細設定 モード設定 記憶設定 R/WLAN設定 マイナット LED等電力設定 ファイアウォー ル設定 QMS設定 システム設定 じんじんじんヒット アップ設定 報告

2 ファイヤウォール設定メニューから「アクセスコントロール」を選択します。

ファイアウォール設定 アグセスコントロール ポートフォワーディング URLフィルタリング DM2 単位

3 アクセスコントロール機能の「有効」を選択します。

4 MACアドレスとコメントを入力し、『追加』をクリックします。

※MACアドレスは「」で区切らないで入力します。(例:0090fe0123ab) ※コメントは、機器を区別するための名称などを必要に応じて入力します。(半角英数字で最大20文字)

5 追加した機器がアクセスコントロールリストに表示されます。設定内容を確がなければ[適用]をクリックします。

アクセスコントロールに設定した機器を削除にするには

アクセスコントールリストの削除したい機器の「選択」をチェックし、[選択して削除]をクリックします。リストに表示されているすべての機器を削除するときは[全てを削除]をクリックします。最後に[適用]をクリックして設定を反映させます。

ポートフォワー ディング

ポート転 送（ポートフォワーディング）機能を設定します。近NAT変換を利用するルーターでは、WAN（インターネット）側からLAN上のコンピューターにアクセスすることはできませんが、この機能を利用することで、LAN上にンピューターをWAN（インターネット）側からアクセスできるようにすることができます。

最大 20 件まで 設定 できます。

この機能を利用する場合は、P99「固定DHCP設定画面」で、ポートフォワーディングの対象となるクライアントのIPアドレスを固定するようにしてください。D H C P サーバー機能により動的に Pアドレスがされると、意図しないコンピューターがWAN（インターネット）側からアクセスできるようになります。

ポートフォワーディング 画面

ポートフォワーディング ポートポートフォワーディングについて、新規的な設定を実行します。 溢定する項目は、書類を実行します。 ポートフォワーディング：□ 要有する 集成 ポートフォワーディング：□ 要有する 集成 インターネット：国際 ポートフォワーディング：「国際」で、専門版のプロセス 添加 ポートフォワーディングで実行します ポートフォワーディング：□ ラフロー ファル コメント：タイプ 単一ト 重視 送行入力範囲：そくも 繁覧 備考 移去

ポートフォワーディン	グポートフォワーディング機能の有効/無効を設定します。(初期倉無効)
ローカル Pアドレス	ポートフォワーディングの対象となる機器のIPア入力します。
タイプ	転送に使用する(TCP/UDP)プロコトルのタイプを選択します。(初期倉:両方)
ポート	WAN(インターネット)側から見た送信先のポート番号を入力します。
コメント	機器を区別するための名称などを必要に応じて入力します。(半角英数字で最大20文字)

ポートフォワーディング 設定を行う

1 詳細設定メニューから [ファイアウォール設定]を選択します。

详细设定 モード設定 回線設定 所用BI、AI設定 このネットサイマー LED等電力設定 ファイアウォー ル設定 QWB設定 システム設定 プレートをネットアップ 保存

2 ファイアウォール設定メニューから [ポートフォワーディング] を選択します。

ファイアウォール設定 アプリセスコントロール ポートフォワーディング URL ファルタリング OK

3 ポートフォワーディングの「有効します。

ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーディング ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル ポートフォワーキャンセル

4 ローカルIPアドレス、タイプ、トを入力し、[追加]をクリックします。

※コメントは、機器を区別するための名称などを必要に応じて入力します。(半角英数字で最大20文字)

ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーディング ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォリーアイブ ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロード ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロイル ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロール ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロータル ポートフォロー1.000円

5 追加した機器がポートフォワーディング 設定リストに表示されます。設定内容を確認し、間違いがなければ [適用] をクリッします。

ポートフォーディング ポートフォーディングの設定について、再発行を設定するします。 遵示できる事項提供します。 要求します。 ポートフォーディングの設定： 未設定（範囲） ポートフォーディングの設定： ノルコントリー データ： 网格 ポート： ロンプー [最大の文字、参考内容等要点] 取り ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定です ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定で ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定に ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定・ ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定と ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及び ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及 ポートフォーディングの設定及

設定する機器が複数ある場合には

手順4～5を繰り返します。

ポートフォワーディングに設定した機器を削除にするには

ポートフォワー ディン グ設定リストの削除したの「選択」をチェックし、[選択して削除]をクリックします。リストに表示されているすべての機器を削除するときは[全てを削除]をクリックします。最後に[適用]をクリックして設定を反映させます。

U R レフィルタリング

特定の文字列を含むURLへのアクセスを制御することができ

ます。これにより、URLに設定した文字列：

閲覧をできないようにすることができます。

最大16件まで設定できます。

U R Lフィルタリング 画面

URLフィルタリング URLフィルタリング URLフィルタリング 文字用 超視 迭代、口碑 完全可換換 退出

U R Lフィルタリング	URLフィルタリング機能の有効/無効を設定します。(初期値:無効)
フィルタする文字列	接続を拒否するWebサイトのURLに含まれる文字列を入力します。

U R Lフィルタリング 設 定を 行う

1 詳細設定メニューから [ファイアウォール設定]を選択します。

詳細設定 モード設定 回饋設定 RMINIAN設定 マイマー LED電動電圧設定 ファイアウー ル設定 QMI設定 システム設定 プレートマッチ アップス 保存

2 ファイアウォール設定メニューから [URL フィルタリング] を選択します。

ファイアウォール設定 アグセスコントロール ポートフォワーディング URLフィルダリング DM2 単位

3 URLフィルタリングの「有効」を選

VRS フィルタリング VRS フィルタリング 文件名: 文本部 指定 [書類] [書類] [書類] 文字列 選択 消戻しption 安全な事務 取消 禁止

4 フィルタする文字列を入力し、[追加]をクリックします。

※入力できる文字列は、半角英数字で最大30文字までです。

URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルタリング URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィルダム URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ伦 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ輪 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮 URLフィ轮

5 追加した文字列がURLフィルタ対象文字列リストに表示されます。設定内容を確認し、間違いがなければ [適用] をクリックします。

URLフィルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング URL ファルタリング 文字列 選択 選択を選択 主なを選択 選択 注意

設定する文字列が複数ある場合には 手順4～5を繰り返します。 URLフィルタリングに設定した機器を削除にするには URLフィルタ対象文字列リストの削除したい機器の「選択」をチェックし、[選択して削除]をクリックします。リストに表示されているすべての機器を削除するときは[全てを削除]をクリックします。最後に[適用]をクリックして設定を反映させます。

DMZ設定

通常、N A T 変換を利用するルーターでは、ト）側から LAN 上のパソコンにアクセスすることはできません。D M Z 機能を使用すると、指定した端末ネット）側からアクセスできるようになります。これにより、LAN 上からは通常使用できない双方向通信を利用したサービスを利用することができます。

設定を行う前に、接続先の端末がセキュリティー設定済みであるか、確認してください。

DMZ設定画面

DMZ設定 指定: 12.00000000000000000000000000000000000000000000000000000000000000000000000000000000000 取消 取消

DMZ	DMZ機能の有効/無効を設定します。(初期値:無効)
DMZ IPアドレス	インターネット(外部)の公開するWAN側IPアドレスを入力します。

DMZ設定を行う

1 詳細設定メニューから [ファイアウォール設定]を選択します。

詳細設定 モード設定 記憶設定 R/WI/LAN設定 ファイアウォー LED等電力設定 QOS設定 システム設定 プレミットネット アップス 保存

2 ファイアウォール設定メニューから [DMZ] を選択します。

ファイアウォール設定 アグモスユントロール ポートフォワーディング URLフィルタリング DM2 確定

3 DMZの「有効」を選択します。

4 DMZ IPアドレスを入力し、[適用]をクリックします。

※ 入力できるDMZ IPアドレスは、半角英数字で最大20文字までです。

QoS（Quality of Service）は特定の通信について、あらかめ使用する帯域を予約しておくことで、その通信の速度を保証する機能です。例えばストリーミングのように一定の転送速度が確保されないと実用的でないようなサービスを利用するときに有効です。

QoS設定を行う前に、接続先の端末がセキュリティー 設定済みであるか、確認してください。

QoS画面

QoS QOS QOSの設定を設定する。この設定は、 その設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、 設定を設定する。この設定は、

● ダウンロード/アップロード帯域設定

QoS QoS設定の有効	無効を選択します。(初期値:無効)
ダウンロード帯域幅 ダ	ウンロードで確保する全体の帯域幅(1/2/4/8/12/20/30Mbps)を選択します。(初期値:1Mbps)
アップ ロード帯域	窩ップロードで確保する全体の帯域幅(1/2/4/8/12/20/30Mbps)を選択します。(初期値:1Mbps)

●特定通信に関する設定

通信方向	通信方向(ダウンロード/アップロード/両方)を選択します。(初期指:ダウンロード)
上限/下限	最大帯域上限)か、最低帯域保証下限)かの設定をします。(初期指:下限)
帯域指	通信で端保する帯域指(1/2/4/8/12/20/30)を雲択します。(初期指:30Mbps)
ローカルPアドレス	この帯域を適用する端末のIPアドレスを入力します。

QoS設定を行う

1 詳細設定メニューから[QoS設定]を選択します。

详细设定 モード設定 照相設定 WANHAI 定設定 LED 等電力設定 ファイアウール設定 USB設定 システム設定 IPいたン ヒットアップ 保存

2 QoSの「有効」を選択し、ダウンロード帯域幅、アップロード帯域幅、通信方下限、帯域幅、ローカルIPアドレスを設定し、[追加]をクリックします。

QoS QoSの設定を設定する。この設定は、その設定を設定する。この設定は、その設定を設定する。 Qソロード/アンプロードを設定する。 名称： アソロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ドライブ アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer アソプロード：ド Braer

3 QoS設定した端末がリストに表示されます。設定内容を確認し、間違いか[適用]をクリックします。

QQS QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设备 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设置 QQS浏览器设定的参数设置 确定 取消

設定する端末が複数ある場合には

手順2～3を繰り返します。

QoS設定した端末を削除にするには

QoS設定リストの削除したい端末の「選択」をチェックし、[選択して削除]をクリックします。リストに表示されているすべての端末を削除するときは[全てを削除]をクリックします。最後に[適用]をクリックして変更を反映させます。

9

システム設定

Chapter.3 詳細設定

システム設定メニューでは、機器のステータス表示、ファームウェアの更新（アップデート）、設定の保存化（工場出荷時の状態に戻す）、パスワード設定などができます。

ステータス

本製品に関するさまざまなステータス情報を確認することができます。

1

詳細設定メニューから[システム設定]を選択します。

詳細設定 モード設定 智能設定 所有制式/人間設定 LED省電力設定 ファイアウイト設定 QCOM設定 システム設定 カワールセメント アップス 取消

2 システム設定メニューから [ステータス] を選択します。

システム設定 ステータス ファームウェア更新 指定保存と提示 パスワード設定 歯台

■ ステータス画面 (1/4)

ステータス 本版の場合は日本語を確認するためです。 システム配置 情報号： 1200-750-369-124 ファームプレートパターン： 61.08 新規ページ： ホーグ・レード 開発期間： 2019年06月12日（*） NANA プロセス： 192.168.1.223 ソブネットワーク： 230.255.255.0 マフローデータセンター： 192.168.1.221 PCBファイル： LAN設定 プロセス： 232.168.2.1 ソブネットワーク： 230.255.255.0

●システム設定

稼働時間 本製	品の起動後の経過時間を表示します。電源を起動するとリセットされます。
ファームウェアバージョン	ファームウェアのバージョンを表示します。
動作モード 現在設定中の動作モードを表示します。
現在時刻	本製品に内蔵された時計の現在の時刻を表示します。

WAN設定

Pアドレス	現在のIPアドレスを表示します。
サブネットマスク現在のサブネットマスクを表示します。
デフォルトゲートウェイ	現在のデフォルトゲートウェイを表示します。
MACアドレス	本製品のWAN側のMACアドレスを表示します。

● LAN 設定

IPアドレス	現在のIPアドレスを表示します。
サブネットマスク	現在のサブネットマスクを表示します。
DHCPサーバー	DHCPサーバー機能の状態を表示します。「有効」と表示されている場合は、DHCPサーバー機能が有効になっています。
MACアドレス	本製品のLAN側のMACアドレスを表示します。

■ ステータス画面 (2/4)

編輯設定 (12:45) (名稱) 位置: 40cm2g (24bit) キャンセル: I1 開発行: WPK3.4% [開発行] In-Use (24bit) [開発前未付却] I 編輯設定 (5GHz/5GHz) 5GHz: 5GHz/5GHz キャンセル: AA 開発行: WPK3.4% [開発行] In-Use (24bit) [開発前未付却] I

無線設定 (2.4GHz SSID)

SSID 現在使用中のSSIDを表示します。

チャンネル 現在のチャンネルモードを表示します。

暗号化 現在使用中の暗号化設定を表示します。

BSSID B S SI Dを 表 示します。

接続端末台数 このSSIDに接続している無線LAN子機の台数を表示します。

● 無線設定 (5GHz SSID)

SSID 現在使用中のSSIDを表示します。

チャンネル 現在のチャンネルモードを表示します。

暗号化 現在使用中の暗号化設定を表示します。

BSSID B S S Dを 表 示します。

接続端末台数 このSSIDに接続している無線LAN子機の台数を表示します。

■ ステータス画面 (3/4)

マップ設定 (240円を設定) 5送付 マップ設定: 単号: 要有責任 設定: 10,000,000,000(注) 申請書類別: マップ設定 (50円・80円) 単号: ディオン: 単号に: 要有責任 設定: 10,000,000,000(注) 申請書類別:

● マルチSSID (2.4GHz SSID)

SSID 現在使用中のSSIDを表示します。

チャンネル 現在のチャンネルモードを表示します。

暗号化 現在使用中の暗号化設定を表示します。

BSSID B S SI D を 表 示します。

接続端末台数 このSSIDに接続している無線LAN子機の台数を表示します。

● マルチSSID (5GHz SSID)

SSID 現在使用中のSSIDを表示します。

チャンネル 現在のチャンネルモードを表示します。

暗号化 現在使用中の暗号化設定を表示します。

BSSID B S SI D を 表 示します。

接続端末台数 このSSIDに接続している無線LAN子機の台数を表示します。

■ ステータス画面 (4/4)

ダスト回数 (2.4GHz) (5GHz) 5GHz マッチル 開発位: 100円以上 8GHz: 10,000,000,000円 回路開発位置: 0 ダスト回数 (5GHz) (5GHz) 5GHz チャンネル: 0 開発位: 100円以上 8GHz: 10,000,000,000円 回路開発位置: 0 OK

● ゲストSSID (2.4GHz SSID)

SSID 現在使用中のSSIDを表示します。
チャンネル 現在のチャンネルモードを表示します。
暗号化 現在使用中の暗号化設定を表示します。
BSSID B S SI	D を 表 示します。
接続端末台数	このSSIDに接続している無線LAN子様の台数を表示します。

● ゲストSSID (5GHz SSID)

SSID 現在使用中のSSIDを表示します。
チャンネル 現在のチャンネルモードを表示します。
暗号化 現在使用中の暗号化設定を表示します。
BSSID B S SI	D を 表 示します。
接続端末台数	このSSIDに接続している無線LAN子機の台数を表示します。

ファームウェア更新

機能の充実や改良により、本製品のファームウェアをバージョンアップすることがあります。ファーム（ウェデート）することで、本製品を最新の状態にすることができますので、新しい機能を追加したり、操作を改善することができます。ファームウェアの更新（アップデート）の方法は2種類あります。

手動更新	オンラインまたはダウンロードしたbinファイルを使って、設定ユーティリティの「手動更新(アップデート)」機能による更新ができます。
自動更新	エレコム・ファームウェアサーバー上に最新のファームウェアがある場合、自動的にアップデートします。

手動でファームウェアを更新する

自動更新機能を使わずに手動でファームウェアを更新することもできます。ファームウェアをダウンロードせずにオンラインで更新する方法と、フォームウェアをダウンロードして更新する方法があります。

● オンラインでの更新

エレコム・ホームページ上にあるファームウェアをダウンロードすることなく、オンラインで更新することができます。ファームウェアをダウンロードする必要がなく簡単に更新できます。

1 詳細設定メニューから [システム設定] を選択します。

详细设定 E-下観光 目視設定 MINIALAN設定 「ディネットワーク」 LED気圧力設定 ファイアウール設定 Q&A設定 システム設定 がんたんピットアップで 保存

2 システム設定メニューから[ファ更新]を選択します。

システム設定 ステータス ファームウェア更新 会定保存と指定 パズノード設定 図5

3 ファームウェア更新メニューから [手動更新 (アップデート)]を選択します。

ファームウェア更新 子版更新（アップデート） 印刷放映（アップデート） 印刷書類設定 保存

4【更新ファイルの確認】をクリック

ファームウェア更新 字典更新（アップデート） 要解ファイルを確認 字典更新（アップデート） [オーファルでフォーファイルを確認してください。] [オーファルでフォーファイルを確認してください。] [オーファルでフォーファイルを確認してください。]

MEMO すでに最新のバージョンの場合は、「現在のファームウェアは、最新版です。」と表示されます。ファームウェアの更新を終了してください。

6 更新作業が始まります。

注意 ファームウェア更新中は、絶対に本製品の電源を切らないでください。本製品が故障する場

7 案内メッセージが表示されます。[OK]をクリックします。 ユーザー名とパスワードを入力して、ログインします。

8 「FWのアップデートが完了しました!!」と表示されます。Webブラウザー画面を閉じます。

● ダウンロードしたファームウェアを使った更新 ダウンロードしたファームウェアを使って更新し

1 パソコンと本製品を有線LANで接続します。 ※パソコンはIPアドレスを自動取得できるように設定しておいてください。

2 Webブラウザーを起動し、エレコムWebサイト「http://www.elecom.co.jp/」に接続します。

① http://www.elecom.co.jp/

3 [ダウンロード]をクリックします。

4 「型番で検索」で型番を入力し、[検索]をクリックします。

5 本製品向けにダウンロードが 可能な内容が表示されますので、「WRC-xxx（型番）ファームウェア」をクリックします

6 画面の説明に従ってダウンロードを開始します。

・ダウンロード前に注意事項などがないか、ダウンロードページでご確認ください。
・ダウンロードファイルの保存場所には、デスクトップを指定してください。

7 設定ユーティリティ(詳細設定)の詳細設定メニューから[システム設定]を選択します。

8 システム設定メニューから[ファ更新]を選択します。

システム設定 ステータス ファームウェア更新 設定保存と提示 パスフード設定 確定

9 ファームウェア更新メニューから [手動更新 (アップデート)]を選択します。

ファームウェア更新 手続更新（アップデート） 手続更新（アップデート） 自動更新設定 取消

10 [ ファイルを 選 択 ] をクリックし、デ スの保存したファームウェアファイルを選択して、 [適用] をクリックします。

ファームウェア更新 ラード更新（アップデート） 本語はファームウェアを提供します。 開発のファームウェアで「ミッド・レッド」 メインライン書類（「ミッド・レッド」） オレンタル画をベースフェールクスの図面（「ミッド・レッド」）を示します。 要をファイルの確認 不確定位置（「ミッド・レッド」） 注：本語はベースラインクス、ファームウェアで「ミッド・レッド」を提供します。請注意光を提供します。 この科目を提供する 摘要 取消

11 「設定を反映しています。」と表示され、ファームウェアの更新（アップデート）を開始します。

ファームウェア更新中は、絶対に本製品の電源を切らないでください。本製品が故障する場合があります。

12 更新（アップデート）が完了すると、「アップデートが完了しました。」と表示され、新しいファームウェアで 動 作します。

自動でファームウェアを更新する

本製品にはファームウェアを自動的に更新できるウェアの自動更新機能があります。エレコム・ファー、サーバー上に最新のファームウェアがある場合に、本製品に自動的にファームウェアを更新します。この機能を「有効」に設定すると、常に最新の状態で本製品をご使用いただけます。 (初期値:有効)

ファームウェア更新中は、絶対に本製品の電源を切らないでください。本製品が故障する場合があります。

- 自動更新は、本線品の電源が入った状態で、インターネットに接続されている必要があります。 - インターネットをご使用中は、更新作業は始まりません。

1 詳細設定メニューから[システム設定]を選択します。

詳細設定 モード設定 明確設定 WINWALAN設定 アグレネットタイマージ LEDを電力設定 ファイブウェー片設定 QDの設定 システム設定 プレートをネットアップ

2 システム設定メニューから[ファ更新]を選択します。

システム設定 ステータス ファームウェア更新 設定保存と提示 パスワード設定 確定

3 ファームウェア更新メニューから [自動更新設定]を選択します。

ファームウェア更新 手動更新（アップデート） 手動更新（アップデート） 自動更新（アップデート） 自動更新設定 取消

4 「無効」または「有効」を選択し、[遮クリックします。

ファームウェア更新 自動更新（アップデート）自動更新 指定 ファームウェアを設定する。若想不要再設定する。この設定を設定します。 [下一步] ファームウェアを設定する。また、ファームウェアの設定は「アップデート」を設定します。 [取消] [取消] [取消] [取消]

以上で設定は完了です。

設定保存と復元

本製品の設定情報をファイルとして保存できます。保存しファイルは読み込むことで、本製品の状態した時点の状態にすることができます。内容を初期値（工場出荷時の状態）に戻すことができます。

設定を保存する

1 詳細設定メニューから[システム設定]を選択します。

详细移走 1 以下设置 照明同步 KONIKUAN数字 こどもネットタイマー LEDを能力設定 ファイプウォール設定 Qoの設定 もスアム設定 おおおおネットアップで 保存

2 システム設定メニューから [設定保存と復元]を選択します。

システム設定 メテータス プロームウェア更新 設定保存と提示 パスワード設定 取消

3 [保存]をクリックします。「con いうファイル名で保存されます。

※保存先は、ご自身であとからわかりやすい場所を選んでください。

1 詳細設定メニューから「システム設定」を選択します。

詳細設定 モード設定 回饋設定 R/WI KIANG設定 このネットサイマー LED等電力設定 ファイアウォール設定 QQ設定 システム設定 しんじんじんネットアップ2 保存

2 システム設定メニューから [設定保存と復元]を選択します。

システム設定 ステータス アームウェブ設定 安全保存と提示 八大フード設定 OK

3 [ファイルを選択] をクリックして、保存し「config.dat」を指定して[復元します。

保存したファイルが見つからない場合は、「config.dat」で検索してみてください。

・設定が反映されるまでに少し時間がかかります。本製品の電源を切らないでください。
・復元が完了すると、「詳細設定」画面が表示されます。

設定を初期化する（工場出荷時の状態に戻す）

設定を初期化し、工場出荷時の状態に戻します。

ユーザー名やパスワードを忘れて、設定ユーティリティ（詳細設定）にログインできない場合は、リセットボタンを押すことで初期化（工場出荷時の状態に戻す）することもできます。（●P24「各部の名称とはたらきー背面図」）

1 詳細設定メニューから[システム設定]を選択します。

詳細設定 モード設定 自動設定 WATERMANY設定 LED等電力設定 ファイプウェール設定 OEM設定 システム設定 LEDセットアップ 取消

2 システム設定メニューから [設定保存と復元]を選択します。

システム設定 ステム設定 ステム設定 ステム設定

3 [初期化]をクリックします。

4 「設定を初期化しますか?」と表示されたら、[OK]をクリックします。

設定が反映されるまでに少し時間がかかります。本製品の電源を切らないでください。

パスワード設定

本製品の「設定ユーティリティ（詳細設定）」めの、ユーザー名とパスワードを変更します。

※パスワードは、付属の「かんたんセットアップガイド」に手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定したパスワードです。 ※ユーザー名は、初期設定で「admin」が設定されています。ユーザー名も変更することができます。

パスワードを変更する

1 詳細設定メニューから[システム設定]を選択します。

2 システム設定メニューから[パス設定]を選択します。

システム設定 ステータス ファームウェア更新 固定保存と指定 パスフード設定 場合

3 新しいユーザー名とパスワード、確認のためのパスワードを入力し、[適用]をクリックします。

ユーザー名だけを変更したいときや、パスワードだけを変更したときは、変更したくない項目には現在使用されているユーザー名やパスワードを入力してください。空欄があると設定できません。

- 設定が反映されるまでに少し時間がかかります。本製品の電源を切らないでください。

パスワード設定 本版の内容を確認して「この場合は、その他のデータを確認する」(パズル)を完全遵守する要求。 不要でその内容は、その内容を確認して「この場合は、その他のデータを確認する」(パズル)を完全遵守する要求。 この内容は、その内容を確認して「この場合は、その他のデータを確認する」(パズル)を完全遵守する要求。 禁止データ: [REDACTED BY: (REDACTED BY)]

4 設定が反映されると、ログイン表示されますので、新しいユーパスワードを入力してログインします。

新しく変更したユーザー名やパスワードは、付属の「かんたんセットアップシート(初期値)」にメモして大切に保管してください。

10

かんたんセットアップ2 Chapter.3 詳細設定欄

かんたんセットアップ2は、本製品をインターアイダー会社（ISP）から提供されたモデムなどに接続し、ご家庭内や職場などで複数のパソコンやタブレット端末、スマートフォン、ゲーム機などがインターネットに接続できる「ルーターモード」に設定します。

1

詳細設定メニューから[かんたんセットアップ2]を選択します。

評価設定 モード設定 戦略設定 WAN &LAN設定 マイモットタイマー2 LED着電力設定 ファイアウォール設定 Q&A設定 システム設定 反恐防禦セットアップ2 示例

2 「かんたんセットアップ2」の管理用アカウント設定画面が表示されます。

付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」を参照して設定を行ってください。

かんたんセットアップ2 管理用アカウント設定 本製品の管理画面にアクセスするためのログインパスワードを設定してください。 ※年齢者様子（ローナー、D-17）で設定してください。 ※入力文字属性：パスワード30文字以内です。 ※パスワードは、モキュリティの構築を含むために実践着合の文字以上を含むします。 ※年ステップで移動されたパスワードを必ずかんたんセットアップシートへ記入してください。 ユーザー名： admin 新パスワード： 新パスワードの写入力： 適用

Appendix 付録編

1 AP(アクセスポイント) モードで使う

Appendix 付録編

ネットワーク内にルーターが別に動作している場合などに、本製品のルーター機能を停止し、無線LANアクセスポイントとしてご利用いただけるモードです。

あらかじめ付属のセットアップガイドを参照して、端末との無線設定を行ってください。

AP(アクセスポイント) モードに設定する

1 Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または [ログイン] をクリックします。

※ ユーザー名は、初期設定で「admin」が設定されています。ご自身更された場合は、変更後のユーザー名を入力してください。 ※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[モード変更]を選択します。

详细设定 电子设备 网络设定 未利用人工智能设定 [笔记本电脑] LED智能电力设定 ファイル浏览器 USB设备 システム设备 DAR/人間を使用 アップ

4 モード変更メニューから「APモード」を選択し、[適用]をクリックします。

モード変更 本版の音楽を設定する。この音楽を設定する。 本版の音楽を設定する。この音楽を設定する。 本版の音楽を設定する。この音楽を設定する。 本版の音楽を設定する。この音楽を設定する。 本版の音楽を設定する。この音楽を設定する。 本版の音楽を設定する。この音楽を設定する。 本版の音楽を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定的 調査を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を設定する。この音楽を設定する。 本版の音频を设定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本版の音频を設定する。 本 version 確定 取消

5 「設定の変更が成功しました」画面 [再起動]をクリックします。

設定の変更が成功しました 同様数 確定同様数は下記

6 再起動が終了したら、Webブを閉じて、設定を終了します。 ※ 引き続き、有線ルーターとの接続確認を行います。
7 本製品背面にあるDC IN端子からACアダプターのプラグを抜いて、電源
8 有線ルーターのLANポートと本製品背面にあるINTERNETポートをLANケーブルで接続します。
9 本製品背面にあるDC IN端子にACアダプターのプラグを差し込み、電源を入れます。
10 パソコンやスマートフォン、タブレット端末からインターネットやネットワークに接続できることを確認します。接続できればAP(アクセスポイント)モードへのセットアップは完了です。

MENO AP(アクセスポイント)モードから他の動作モードに変更するには

本体背面のリセットボタンを10秒以上押し続けて、初期化(工場出荷時の状態)に戻します。(P24) 初期化したら、付属の「かんたんセットアップガイド」に従って初期設定を行ってください。

AP(アクセスポイント)モード時の本製品のIPアドレスは、「192.168.2.245」です。モード変更後に設定ティにアクセスしたい場合は、お使いのノスを「192.168.2.xxx」(xxxは任意の数字)に固定してアセスしてください。

または、本製品とパソコンのみを接続してください。 パソコンのIPアドレスを固定する方法は下記のURLを参照してください。

http://qa.elecom.co.jp/faq_detail.html?id=6014 ※ファームウェアバージョン V1.02以降

2 子機モード（コンバーターモード）で使う Appendix 付録編

本製品を子機モード（コンバーターモード）に変更することで、有線 LAN ポートを持つネットワーク機器をできます。ネットワーク対応TVなどと子組み合わせることで、別途用意された無線親機と無線LANで接続することができます。

モデムなど 無線観機 本製品 (子様モード) 有線ネットワーク 対応 TV など

あらかじめ付属のセットアップガイドを参照して線設定を行ってください。

子機モードに設定する

ルーターモード から 子 機モードに 変 更 する INTERNETポートから LANケーブルを外してから設定 を始めてください。

1

1 Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または [ログイン] をクリックします。

※ ユーザー名は、初期設定で「admin」が設定されています。ご自身更された場合は、変更後のユーザー名を入力してください。 ※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[モード変更]を選択します。

详细设定 电子设备 网络设定 未利用人工智能设定 [笔记本电脑] LED智能电力设定 ファイル浏览器 USB设备 システム设备 DAR/人間を使用 アップ

4 モード変更メニューから「子機モード」を選択し、[適用]を選択します。

モード変更 本語の設定を「マーカー」を設定する。当該設定を「マーカー」を設定する。若指定の設定は「マーカー」を設定する。若指定の設定は「マーカー」を設定する。若指定の設定は「マーカー」を設定する。若指定の設定は「マーカー」を設定する。 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定 確定

5 「設定の変更が成功しました」画面 [後で再起動する]をクリックしま

設定の変更が成功しました 設定の変更は入力します。今何を除く、無し、その他の機関を示す。この一つ期間を開始します。 設定の変更を示す。後分う再設計することにより作業します。 開発動 終了再設計します。

6 モード変更画面に戻ります。 [戻る]をクリックします。子機モ詳細設定画面が表示されます。詳細設定メニューから[無線設定]を選択します。

详细设定 七一卡通更 照明设定 LED确定 LED磁盘力设定 5G/7A/80Hz 保留

7 「SSI Dの選択」の[検索]をクリックします。

8 表示された機器一覧から接続する無線 親機のSSIDを選択し、[適用]をクリックします。

9 パスワード以外の無線親機の無線情報が反映されますので、無線親機のパスワードを入力して、[適用]をクリックします。

※「パスワードの表示」をチェックすると、入力した文字列を表示できます。

10 「設定の変更が成功しました」画面 [再起動]をクリックします。

11 再起動が終了したら、Webブを閉じて、設定を終了します。

引き続き、有線ネットワーク機器を接続します。あらかじめ接続するネットワーク機器が有線LAN接続でインターネットやネットワークに接続できることを確認しておいてください。

12 本製品背面にあるDC IN端子からACアダプターのプラグを抜いて、電源

13 有線ネットワーク機器のLANポートと本製品背面にあるLANポートをLANケーブルで接続します。

扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体 扫描本体

MENO

• L ANポートは4ポートあります。いずれのポートに接続してもかまいません。
• 4台までの有線ネットワーク機器が接続することができます。ただし、同時に使用すると、通信速度が低下することがあります。

14 本製品背面にあるDC IN端子にACアダプターのプラグを差し込み、電源を入れます。

15 有線 ネットワーク 機器からインターネットやネットワークに接続できることを確認します。接続できれば子機モードへのセットアップは完了です。

MEMO

子機モードから他の動作モードに変更するには

本体背面のリセットボタンを10秒以上押し続けて、初期化(丁場出荷時の状態)に亘します (P2A)

子機モード時の本製品のIPアドレスは、「192.168.2.245

です。モード変更後に設定ユーティリティにアクセ

場合は、お使いのパソコンのIPアドレスを「192.168.2.xxx

(xxxは任意の数字)に固定してアクセスしてください。

または、本製品とパソコンのみを接続してください。

パソコンのIPアドレスを固定する方法は下記のURLを参照

してください。

http://qa.elecom.co.jp/faq_detail.html?id=6014

※ファームウェアバージョン V1.02以降

3 中継器モード（リピーターモード）で使う Appendix 付録編

本製品を中継器モード（リピーターモード）に変更することで、電波の届きにくい場所でも電波を中継して、通信範囲をより広くすることができます。また、有線LAN環境がない場所に本製品を設置することで、無線親機との距離があっても電波を中継し、クライアント端末と無線接続できるようにします。

モデムなど 無線観機 本製品 (中継器モード) 無線子機

2.4GHzと5GHzの同時使用はできなくなります。接続先の無線親機と本製品との間で使用している周波数帯のみでアクセスできます。

あらかじめ付属のセットアップガイドを参照して、端末との無線設定を行ってください。

中継器モード（リピーターモード）に設定する

ルーターモードから中継 器モードに変更する場合は、INTERNETポートからLANケーブルを外してから設定を始めてください。

2 ユーザー名とパスワードを入力し、[OK]または [ログイン] をクリックします。

※ ユーザー名は、初期設定で「admin」が設定されています。ご自身更された場合は、変更後のユーザー名を入力してください。 ※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[モード変更]を選択します。

详细设定 电子设备 网络设定 未利用人工智能设定 [笔记本电脑] LED智能电力设定 ファイル浏览器 USB设备 システム设备 DAR/人間を使用 アップ

4 モード変更メニューから「中継器モード」を選択し、[適用]をクリックします。

モード変更 本語の操作を示す。このオーマットは、そのオーマットを表示する。当該オーマットは、そのオーマットが表示する。当該オーマットは、そのオーマットが表示する。当該オーマットは、そのオーマットが表示する。当該オーマットは、そのオーマットが表示する。当該オーマットは、そのオーマットが表示する。当該オーマットは、そのオーマットが表示する。当該オーマットは、そのオーミットが表示する。当該オーマットは、そのオーミットが表示する。当該オーマットは、そのオーミットが表示する。当該オーマットは、そのオーミットが表示する。当該オーマットは、そのオーミットが表示する。当該オーマットは、そのオーミットが表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当该オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットは、そのアーセンプーを表示する。当該オーマットに、そのアーセンプーを表示する。当該オーマットに、そのアーセンプーを表示する。当該オーマットに、そのアーセンプーを表示する。当該オーマットに、そのアーセンプーを表示する。当該オーマットに、そのアーセンプーを表示する。当該オーマットに、そのアーむンプーを表示する。当該オーマットに、そのアーむンプーを表示する。当該オーマットに、そのアーむンプーを表示する。当該オーマットに、そのアーむンプーを表示する。当該オーマットに、そのアーむンプーを表示する。当該オーマットに、そのアーむンプーを示す。 [OK] 本語の操作を示す。

5 「設定の変更が成功しました」画面 [後で再起動する]をクリックしま

設定の変更が成功しました 網図書 網図書を示す。

6 モード変更画面に戻ります。 [戻る]をクリックします。中継器詳細設定画面が表示されます。詳細設定メニューから[無線設定]を選択します。

7 「SSIDの選択」の[検索]をクリッ

8 表示された機器一覧から接続する無線 親機のSSIDを選択し、[適用]をクリックします。

9 パスワード以外の無線親機の無線情報が反映されますので、無線親機のパスワードを入力して、[適用]をクリックします。

※「パスワードの表示」をチェックすると、入力した文字列を表示できます。

10 「設定の変更が成功しました」画面「再起動」をクリックします。

11 再起動が終了したら、Webブを閉じて、設定を終了します。

12 無線親機と同じSSIDで本製品にアクセスし、インターネットやネットワークに接続できることを確認します。接続で机器モードへのセットアップは完了です。

中継器モードから他の動作モードに変更するには 本体背面のリセットボタンを10秒以上押し続けて、初期化(工場出荷時の状態)に戻します。(P24) 初期化したら、付属の「かんたんセットアップガイド」に従って初期設定を行ってください。

中継器モード時の本製品のIPアドレスは、「192.168.2.245」*です。モード変更後に設定ユーティリティにアク場合は、お使いのパソコンのIPアドレスを「192.168.2.xxx (xxxは任意の数字)に固定してアクセスしてください。または、本製品とパソコンのみを接続してください。パソコンのIPアドレスを固定する方法は下記のURLを参照してください。 http://qa.elecom.co.jp/faq_detail.html?id=6014 ※ファームウェアバージョン V1.02以降

4 無線のつながりがよくない、頻繁に切れるを解消したい Appendix 付録書

ご近所などでたくさんの無線機器が使われている場合、電流干渉して通信が安定しない場合があります。 本製品と無線子機の間を接続している無線チャンネルを変更すると、安定する場合があります。 無線チャンネルは、以下の手順で変更してください。

1 Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または[ログイン]をクリックします。

※ ユーザー名は、初期設定で「admin」が設定されています。ご自身更された場合は、変更後のユーザー名を入力してください。 ※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[無線設定]を選択します。

详细設定 モード設定 同様設定 MINI KILLI設定 LED気圧力設定 ファイアウール設定 COS設定 システム設定 がんたんヒットアップ 保存

4 無線設定メニューから使用帯域（2.4GHz/5GHz）の[基本設定]を選択します

2.4GHz 基本設定 唱号化設定 WPS設定 マルチSSD 無線出力設定 5GHz 基本設定 唱号化設定 WPS設定 マルチSSD 無線出力設定 取消

5 「チャンネル」のプルダウンメニニしたいチャンネルを選択し、[適用]をクリックします。

MEMO	2.4GHz帯を設定する場合は、11チャンネル以下で設定してください。12・13チャンネルは無線子機が対応していない場合あります。

6 「設定の変更が成功しました」画面「再起動」をクリックします。

設定の変更が成功しました 再启动 再予定 保存

7 詳細設定画面が表示されたら、ザーを閉じて、設定を終了しま

5 無線のセキュリティを上げたい Appendix 付録編

暗号キーが他人に見られた、盗まれたなど更したい場合は、以下の手順で変更してください。

1 Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または[ログイン]をクリックします。

※ユーザー名は、初期設定で「admin」が設定されています。ご自身で変更された場合は、変更後のユーザー名を入力してください。

※パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[無線設定]を選択します。

详细設定 E-下直覧 同様設定 WINWALAN設定 「ドバイネット マイマー」 LED気電力設定 ファイアウメ- ル定と QoB設定 システム設定 ドバイオネット アップ 保存

4 無線設定メニューから使用帯域（2.4GHz/5GHz）の[暗号化設定]を選択しま

常规设定 2.4GHz 基本設定 培訓化設定 WPC設定 マルチSD 無線出力設定 5GHz 基本設定 培訓化設定 WPC設定 マルチSD 無線出力設定 單注

5 「SSIDの選択」で暗号キーを変更したい SSID を 選 択します。

6 「暗号キー」に新しい暗号キーを入力し、[適用]をクリックします。

※ 暗号キーの入力形式も変更する場合は、先に「キーの種類」で変更してください。
※「パスワードの表示」をチェックすると、入力した文字列が表示できます。

7 「設定の変更が成功しました」画面 [再起動]をクリックします。

設定の変更が成功しました 再启动 再予定 保存

8 詳細設定画面が表示されたらザーを閉じて、設定を終了しま

9 変更した「暗号キー」に合わせ、本製品に接続されている、すべての無線子機の無線設定を再設定する必要があります。

P47「2 本製品に無線LANで接続する」を参照して再設定してください。

6

SSIDの表示を第三者に見られない ようにしたい Appendix 付録編

SSIDステルス機能を有効にすると、SSIDを第三者から見えないようにすることができます。

以下の手順でSSIDステルス機能を有効に設定してください。

1

Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2

ユーザー名とパスワードを入力し、[OK]または [ログイン]をクリックします。

※ユーザー名は、初期設定で「admin」が設定されています。ご自身で変更された場合は、変更後のユーザー名を入力してください。

※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[無線設定]を選択します。

详细设定 一键设置 同感设定 MINI AR/AR设定 LED充电能力设定 ファイアウール设定 OS設定 システム設定 防火墙/LED/AR設定 保存

4 無線設定メニューから使用帯域（2.4GHz/5GHz）の[基本設定]を選択します

2.4GHz 基本設定 唱号化設定 WPS設定 マルチSSD 無線出力設定 5GHz 基本設定 唱号化設定 WPS設定 マルチSSD 無線出力設定 取消

5 「SSIDステルス機能」で「有効」を：[適用] をクリックします。

基本設定 (2.4GHz) 2.4GHz 高頻範圍 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0GHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0MHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kHz 1.0kWh 1.0kWh

6 「設定の変更が成功しました」画面 [再起動]をクリックします。

指定の変更/成功しました 再启动 停止取消下一步 取消

7 詳細設定画面が表示されたら、Webブラウザーを閉じて、設定を終了します。

7 来客用のWi-Fiの設定をしたい Appendix 付録編

本製品には来客専用のゲストSSIDを追加設定することができます。

ゲストSSIDを追加するには、以下の手順で設定してください。

<本製品がルーターモードで動作している場合>

ゲストSSIDに接続した端末は、同じゲストSSIDに接続している端末や、ほかのSSIDに接続している端したパソコンへのアクセスを制限し、本製品に接続した他の機器と分離することができます。インターネット(WAN側)のみ接続することができます。

<本製品がアクセスポイントモードで動作している場合>

ゲストSSIDに接続した端末は、同じゲストSSIDに接続している端末や、ほかのSSIDに接続している端末へのアクセスを制限し、本製品に接続した他の機器と分離することができます。インターネット(WAN側)のみ接続することができます。

1 Webブラウザーを起動し、アドレス欄に「http://192.168.2.1」を入力します。

① http://192.168.2.1

2 ユーザー名とパスワードを入力し、[OK]または [ログイン] をクリックします。

※ ユーザー名は、初期設定で「admin」が設定されています。ご自身更された場合は、変更後のユーザー名を入力してください。 ※ パスワードは、付属の「かんたんセットアップガイド」の手順⑥「ルーターモードに設定しよう」で、ご自身で決めて設定されたパスワードです。

3 詳細設定メニューから[無線設定]を選択します。

詳細設定 モード設定 同様設定 LED電動設定 フアイワロー設定 USB設定 システム設定 ドバイオネットアップ設定 設定

4 無線設定メニューから追加したい帯域 (2.4GHz/5GHz) の [マルチSSID] を選択します。

5 ゲストSSI Dの「使用します」をチェックします。

マルチSSD (2.4GHz) 2.4GHz 75A/803D 2.4GHz 10A/10000 2.4GHz 10A/10000 2.4GHz 10A/10000 2.4GHz 10A/10000 2.4GHz 10A/10000 确定 取消

6 ゲストSSIDを入力し、SSIDステルス機能の有効／無効を設定して、[適用]をクリックます。

※ ゲストSSIDを「guest-001」で設定する場合の例です。

マルチSSID (2.4GHz) 2.4GHz 75A-PS160D: 2.4GHz 75A-PS160D 2.4GHz 75A-PS160D 2.4GHz 75A-PS160D 2.4GHz 75A-PS160D 2.4GHz 75A-PS160D 2.4GHz 75A-PS160D 2.4GHz 75A-PS160D 2.4GHz 75A-PC 确定 取消

7 「設定の変更が成功しました」画面の [再起動]をクリックします。

※再起動すると詳細設定画面が表示されます。

指定的变更成功しました 向导体 确定网络操作 取消

8 詳細設定メニューから [無線設定] を選択します。

详细設定 E - 下面見 同様設定 WINWALAN設定 「ドバイネット マイマー」 LED気電力設定 ファイアウメー ルディ QoB設定 システム設定 シャトルミット アップ 保存

9 無線設定メニューから使用帯域（2.4GHz/5GHz）の[暗号化設定]を選択しま

常规设定 2.4GHz 基本設定 培訓化設定 WPC設定 マルチSD 無線出力設定 5GHz 基本設定 培訓化設定 WPC設定 マルチSD 無線出力設定 單注

10 SSIDの選択でゲストSSID（guest-001）を選択し、認証方式、暗号化、キー（暗号キーを設定し、[適用]をクリックしま

ゲストSSID、認証方式、暗号化、暗号キーをメモして、お客様に伝えてください。 なお、お客様の無線子機が対応していることが前提ですが、安全度の高いセキュリティーを確保するため、認証方式は「WPA Pre-Shared key」、暗号化は「WPA2-AES」を推奨します。

11 「設定の変更が成功しました」画面「再起動」をクリックします。

12 詳細設定画面が表示されたらザーを閉じて、設定を終了しま

ゲストSSIDが必要なくなった場合は、手順5でチェックした「使用します」のチェックを外して、設定を変更してください。

無線LAN関係のトラブル

• 無線LANがつながらない。
  ネットワーク 設定で実際のネットワーク 環トコル、サービスなどの設定をしていますか？プロトコル（TCP/IPなど）、クライアント（Microsoft Networkクラアントなど）、サービス（Microsoft Network共有サービスなど）を環境に応じて設定する必要があります。
  ② ルーターなどのDHCPサーバー機能を使用せずにインターネットプロトコル「TCP/IP」を利用する場合は、各パソコンに手動でIPアドレスを割り当てる必要があります。
  ◆CATVインターネットなどでは、回線事業者からIPアドレスを指定される場合があります。その場合は指示に従ってください。
  ③本製品のセキュリティー設定やアクセススポイントのアクセスコントロール設定は正しいですか？ セキュリティー設定は、無線LANネットワーク上にあるすべての機器で同じ設定にする必要があります。また、アクセスコントロールを設定していると、設定条件によっては無線LANに接続できない場合があります。

● セキュリティー機能を設定後に無線LANがつながらない。
① セキュリティー設定は、同じ無線LANネットワーク上にあるすべての機器で同じ設定になっている定が少しでも異なる機器はネットワークに接続することができません。
②各セキュリティー機能で使用するパスワードや暗号などの文字列は大文字と小文字が区別されたりします。また、意味のない文字列は入力ミスが発生しやすいので特に注意して確認してください。
◆セキュリティー設定でのトラブルのほとんどがスペルミスや設定ミスですのでよく確認してください。
③ 設定を変更した直後や設定が正しい場合は、アクセスポイントを含め、すべての機器の電源を入れ直してから接続してみてください。
●WPSがつながらない。
①WPSランプが速く点滅している場合は、エラーが発生している可能性があります。もう一度初めからやり直してください。繰り返し接続に失敗するようであれば、他の接続方法を試してみてください。
②入力したPINコードが誤っていることがあります。再度PINコードを自動生成して接続してください。繰り返し接続に失敗するようであれば、他の接続方法を試してみてください。

共通のトラブル

- インターネットに接続できない。

① T C P / I P プ ロ トコ ル が 正 し く 設 定 な だ さい。

〈ネットワーク〉画面でTCP/IPプロトコルが設定さかを調べてください。見当たらない場合コルを追加してください。

② DHCPサーバー機能を使用していない場合は、IPアドレスを手動で割り当ててください。

TCP/IPのプロパティにあるタブで設定します。

③ TCP/IPプロトコルの設定が正しいかを確認してください。プロバイダーによって、IPアドレスを自動取得する場合と固定IPアドレスを指定する場合があります。プロバイダーから提供されるマニュアルで確認のうえ、正しい設定を行ってください。

④プロバイダーから提供された情報をすべて設定したかを確認してください。

IPアドレス以外にも、識別情報の指定などが必要なことがあります。プロバイダーから提供されるマニュアルで確うえ、正しい設定をおこなってください。

● 本製品の設定は正常に終了したが、ネットワークパソコンを開くと「ネットワークを参照できません。」のエラーが表示される。
① 正常にネットワークの設定ができていない可能性があります。もう一度、デバイスマネージャーなどで本製品の設定を確認し、OS側が本製品を正常に認識しているか調べてください。
● 他のパソコンのファイルやプリンターの共有ができない。
① ネットワーク設定をしましたか？

無線LANが正常に動作していてもネットワーク設定ができていないとファイルの共有やプリンターの共有はできません。

9 パソコンのIPアドレスの確認方法 Appendix 付録編

本製品の設定ユーティリティにアクセスできない場合に品の設定ユーティリティに接続するパソコンのIPアドIのようになっているかを確認する方法を説明します。

ここで説明しているIPアドレスの確認方法は、本製品に接続する有線クライアントおよび無線LAN子機のIPアドレスを確認するときにも使用できます。

パソコンのIPアドレスを表示する

Windows 10の場合

1 [スタート]→[Windows Powershell]をクリックします。

Windows Live Mail Windows Live Messenger Windows Media Player Windows PowerShell Windows PowerShell x86 戦でも置いてください

2 「Windows Powershell」画面が表示されます。「>」のあとにカーソルが点滅してい状態で、キーボードから「ipconfig」と入力し、[Enter]キーを押します。

※入力する文字は半角英数字です。「'xxx'は、内部コマンド…」と表示された場合は、入力間違いです。もう一度入力してください。

3 有線LAN接続は「イーサネット アダプターローカル エリア接続」の、無線LAN接続は「Wireless LAN adapter ワイヤレス ネットワーク接続」の「IPv4アドレス」に現在のIPアドレス「192.168.xxx.xxx」が表示されます(xxxは任意の数字)。

※本製品に接続しているクライアントの種類によって表記は異なります。

本製品を工場出荷時状態（初期値）で使用されている場合に、パソコンに表示されるIPアドレスの内容については、P232「工場出荷時での表示結果」を参照してください。

Windows 8.1の場合

1 スタート画面の左下にある[下矢クリックします。

2 アプリー覧から「Windowsシステムツール」の[コマンドプロンプト]をします。

※入力する文字は半角英数字です。「'xxx'は、内部コマンド…」と表示された場合は、入力間違いです。もう一度入力してください。

3 「コマンドプロンプト」画面が表示されます。「＞」のあとにカーソルが点滅してで、キーボードから「ipconfig」と入力し、[Enter]キーを押します。

※入力する文字は半角英数字です。「'xxx'は、内部コマンド…」と表示された場合は、入力間違いです。もう一度入力してください。

4 無線LAN接続は「Wireless LAN adapter Wi-Fi」の、有線LAN接続は「イーサネットアダプター イーサネット」の「IPv4アドレス」に現在のIPアドレス「192.168.xxx.xxx」が表示されます(xxxは任意の数字)。

mines UK adapter 4.0 指定箇の DMI ファッカー リップコントル バス アイプレミ オオプション ラッズ サブネット マスケ アプロセント ヤーウェイ カーボット ファッター オーカット 指定箇の DMI ファッカー リップコントル バス アイプレミ オオプション ラッズ サブネット マスケ アプロセント ヤーウェイ カーボット ラッズ DHI: 100, 2, 3

※本製品に接続しているクライアントの種類によって表記は異なります。

本製品を工場出荷時状態(初期値)で使用されている場合に、パソコンに表示されるIPアドレスの内容については、P232「工場出荷時での表示結果」を参照して

Windows 7の場合

1 [スタート]→[すべてのプログラ, [アクセサリ] → [コマンドプロンプト] の順にクリックします。

2 「コマンドプロンプト」画面が表示されます。 「＞」のあとにカーソルが点滅して で、キーボードから「ipconfig」と入力し、 [Enter] キーを押します。

※入力する文字は半角英数字です。「'xxx'は、内部コマンド…」と表示された場合は、入力間違いです。もう一度入力してください。

3 無線LAN接続は「Wireless LAN adapter Wi-Fi」の、「イーサネット アダプター ロル エリア接続」の「IP v 4 アドレス」に現 IPアドレス「192.168.xxx.xxx」が表示さ ます（xxxは任意の数字）。

Windows 系统 文件名: LRC master / ワルプレミット ネットワーク歯槽 機密設定: ユル ファッシュ... : Realtek リッケニーカル / 196 アイレ... : IEC-1.4.2.1 ディスクスト... : IEC-1.4.2.1 ディスクスト レッセ... : IEC-1.4.2.1 ディスクスト レ - レッセ... : IEC-1.4.2.1 ディスクスト レ - レッセ... : IEC-1.4.2.1 ディスクスト レ - レッセ... : IEC-1.4.2.1 ディスクスト レ - レッセ... : IEC-1.4.2.1

※ 本製品に接続しているクライアントの種類によって表記は異なります。

本製品を工場出荷時状態(初期値)で使用されている場合に、パソコンに表示されるIPアドレスの内容については、P232「工場出荷時での表示結果」を参照してください。

工場出荷時での表示結果

本製品から正常にIPアドレスが割り当てられていると、各パソコンのIPアドレスは「192.168.2.xxx」と表示されます。「xxは任意の数字(初期値:100～200のいずれか)です。またサブネットマスクが「255.255.255.0」、デフォルトゲートウェイが「192.168.2.1」と表示されていれば、本製品と正常に接続

● 無線LAN部

機種	WRC-1167FEBK-S
規格 IEEE802.1	1ac (5GHz帯)IEEE802.11n (2.4GHz/5GHz帯)IEEE802.11g (2.4GHz帯)IEEE802.11b (2.4GHz帯)IEEE802.11a (5GHz帯)
周波数帯域 5GHz	5GHz帯: 5,150~5,250MHz (W52: 5,2GHz)、5,250~5,350MHz (W53: 5,3GHz)、5,470~5,725MHz (W56: 5,6GHz)2.4GHz帯: 2,400~2,484MHz
チャンネル	5GHz帯: [W52]36、40、44、48ch、[W53]52、56、60、64ch、[W56]100、104、108、112、116、120、124、128、132、136、140ch2.4GHz帯: Auto/1~13ch
伝送方式	IEEE802.11ac/11n/11g/11a:OFDM方式, MIMO方式IEEE802.11b: DS-SS方式
データ転送速度(無線)	IEEE802.11ac: 最大867MbpsIEEE802.11n: 最大300MbpsIEEE802.11g: 最大54MbpsIEEE802.11b:最大11MbpsIEEE802.11a: 最大54Mbps
アクセス方式	インフラストラクチャー(親機)
アンテナ方式(5GHz帯)	2本(送信×2、受信×2)
アンテナ方式(2.4GHz帯)	2本(送信×2、受信×2)
セキュリティー	SSI D(ステルス設定可)、WPA2- PSK(AES)、WPA- PSK(TKI P WEP(64bit/128bit)
セパレーター機能	プライバシーセパレーター/SSIDセパレーター対応(ゲストSSIDに対して機能)
ビームフォーミング	対応(初期値:有効)
設定方式	WPS、かんたんセットアップ2、設定ユーティリティ(詳細設定)

● WAN／有線LAN

機種		WRC-1167FEBK-S
規格		IEEE802.3u (100BASE-TX)IEEE802.3 (10BASE-T)
データ伝送	WAN	100/10Mbps
速度	LAN	100/10Mbps
コネクター W A		N:R J - 4 5 × 1 ポート、LAN:R J - 4 5 ×
Auto MDI/MDIX		対応
オートネゴシエーション		対応

● ルーター、その他一般仕様

機種	WRC-1167FEBK-S
LANHIIIPアドレス	ルーターモード時:192.168.2.1その他モード時:192.168.2.245
ルーティング対応プロトコル	TCP/IP(IPv4)
インターネット(WAN)接続方式	PPPoE認証接続(1セッション)、IPアドレス自動取得接続、IPアドレス固定接続
LAN接続方式設定	IPアドレス自動取得接続、IPアドレス固定接続
セキュリティー	MACアドレスフィルタリング(拒否のみ)
ローカルザーバー機能	ポートフォワーディング、DMZ
ダイナミックDNS(DDNS)	SkyLinkDDNS(エレコム提供DDNSサービス)、DynDNS
動作環境	温度:0~40°C、湿度:10~85%(ただし結露なきこと)
消費电力	約5.6W
外形寸法	約幅130.0×奥行26.0×高さ182.5mm(スタンド含まず)
質量(本体のみ)	約210g

※ファームウェアバージョン 1.02以降

WRC-1167FEBK-S

ELECOM

無名A107-876,811-0
