使用説明書 AP-1 SONY

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

取扱説明書

日本語/英語

第1版

安全のために

ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

• 異常な音、におい、煙が出たら
• 落下させたら

①電源を切る。 ②バッテリーやDC電源接続コード、および接続ケーブルを抜く。 ③ソニーのサービス担当者、または営業担当者に修理を相談する。

炎が出たら

オペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、破裂・発火・発熱・液漏れなどにより死亡や大けがなどの人身事故が生じます。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

火災

感電

注意

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

目次

警告……4 注意 4

特長 5

各部の名称と働き ……6

SRW-9000 に取り付ける 8

無地フィルターラベルを貼り付ける 9

仕様 10

コネクターピン配列 10

JP

下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。

分解禁止

分解しない、改造しない

分解したり、改造したりすると、感電の原因となります。

禁止

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。 万一、水や異物が入ったときは、すぐに電源を切り、カメラケーブルや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

禁止

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

下記の注意を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。

禁止

接続ケーブルを傷つけない

接続ケーブルを傷つけると、火災や感電の原因となります。

• ケーブルを加工したり、傷つけたりしない。
• 重いものをのせたり、引っ張ったりしない。
• 熱器具に近づけたり、加熱したりしない。
• ケーブルを抜くときは、必ずプラグを持って抜く。

万一、ケーブルが傷んだら、ソニーのサービス担当者に交換をご依頼ください。

禁止

指定された機器を接続する

指定以外の機器を使用すると、火災や感電の原因となります。

特長

AP-1（以下本機）をカメラやカムコーダーと接続することで、カメラ本体の右側面のサブディスプレイと同等の操作を手元で行うことができます。

接続可能なカメラ／カムコーダー

• F23 • F35 - SRW-9000

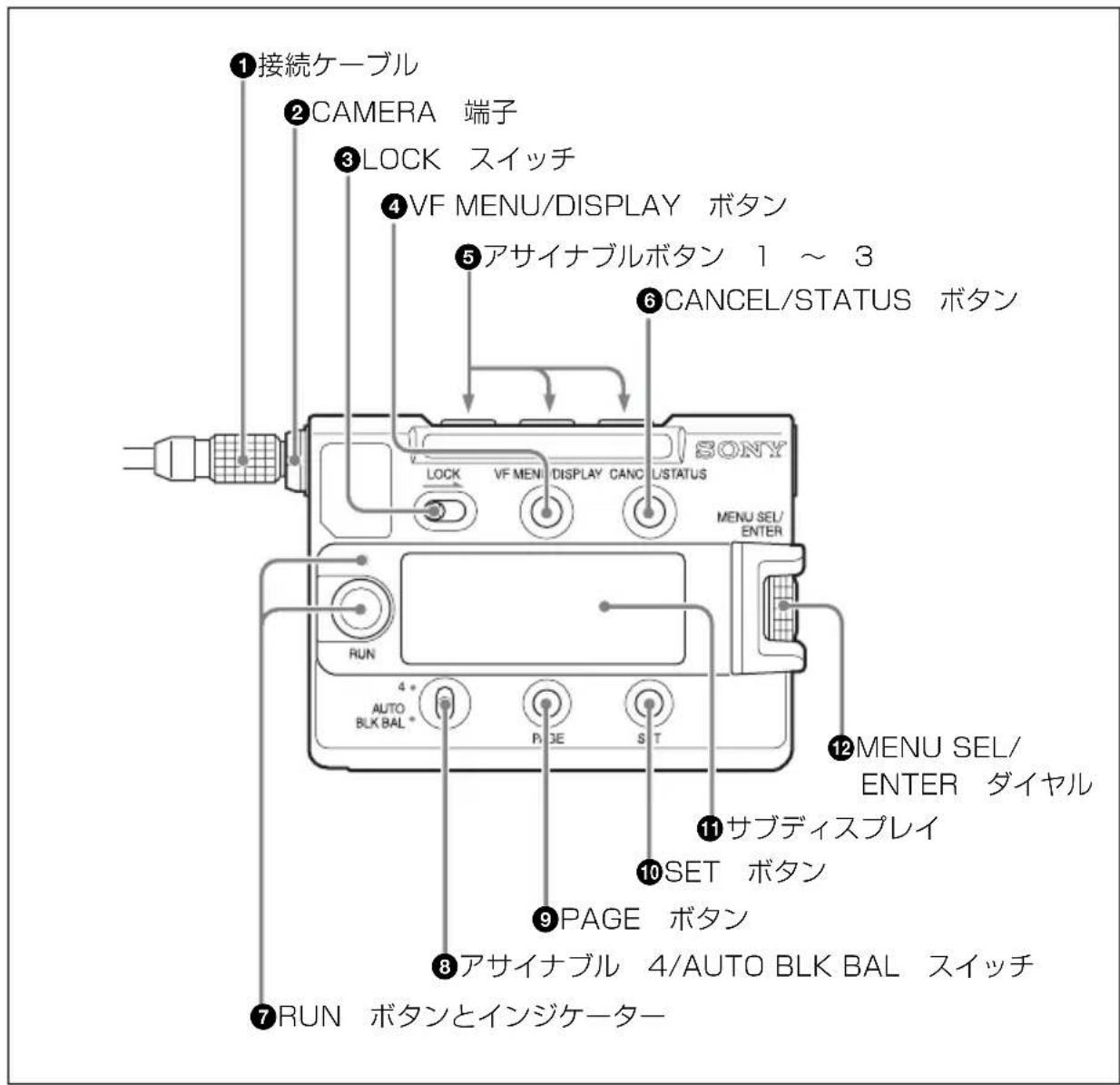

各部の名称と働き

①接続ケーブル

本機の CAMERA 端子とカメラ本体のアシスタントパネル専用端子を接続する付属のケーブルです。

◆ カメラ本体のアシスタントパネル専用端子の位置について詳しくは、各カメラの取扱説明書をご覧ください。

②CAMERA（カメラ）端子

付属の接続ケーブルを接続します。

③LOCK（ロック）スイッチ

本機のスイッチの操作をロックします。

④VF MENU/DISPLAY（ビューファインダーメニュー／ディスプレイ）ボタン

サブディスプレイやカメラ本体に接続されたビューファインダーの表示を切り換えます。

⑤アサイナブルボタン 1 \~ 3

カメラ本体でアサイナブルボタン 1 ～に設定された機能が動作します。

◆ アサイナブルボタンの機能の設定について詳しくは、各カメラの取扱説明書をご覧ください。

⑥CANCEL/STATUS（取り消し／ステータス）ボタン

サブディスプレイやカメラ本体に接続されたビューファインダーに表示されているメニューの設定の内容を取り消したり、前の表示に戻る働きをします。

ビューファインダーにメニューが表示されていない場合、このボタンを押すとカメラ本体のステータス情報が表示されます。

◆ 表示される情報について詳しくは、各カメラの取扱説明書をご覧ください。

⑦RUN（動作）ボタンとインジケーター

カメラに接続されたレコーダーやカムコーダーの記録を ON/OFF します。レコーダーが記録中はインジケーターが点灯します。

ご注意

カメラ本体の警告表示が動作中は、インジケーターが点滅して警告します。

◆ 警告表示について詳しくは、各カメラの取扱説明書をご覧ください。

⑧アサイナブル 4/AUTO BLK BAL（ブラックバランス自動調整）スイッチ

ブラックバランスを自動調整するときは、AUTO BLK BAL（下側）に押します。4側（上側）に押したときには、アサイナブルスイッチ4に設定された機能が動作します。

⑨PAGE（ページ）ボタン

サブディスプレイ表示のページ送りや設定の確定に使用します。

⑩SET（設定）ボタン

サブディスプレイ表示は、このボタンを1秒以上押すことによって設定変更モードになります。

サブディスプレイ表示のページ戻しにも使用します。

⑪サブディスプレイ

カメラ本体のメニューや設定状態を表示します。カメラ本体のサブディスプレイにも同じ情報が表示されます。

⑫MENU SEL（メニュー選択）/ ENTER（確定）ダイヤル

サブディスプレイやビューファインダー画面に表示されるメニューの項目選択や設定などに使用します。

SRW-9000に取り付ける

付属のフックベースをSRW-9000に装着してから取り付けます。

ご注意

フックベースはSRW-9000以外には装着できません。

1 SRW-9000のマイクホルダー取り付けネジを取りはずし、フックベースをネジ留めする。

2 本機の裏面をフックベースに引っかける。

無地フィルターラベルを貼り付ける

F35 など本機のフィルターラベル表示と異なるフィルター構成のカメラを使用する場合、付属の無地フィルターラベルを本機のフィルターラベルの上に重ねて貼りつけることができます。

本機のフィルターラベル

無地フィルターラベルの貼り付けかたは以下のとおりです。

1 無地フィルターラベルを剥離紙から剥がす。

2 フィルターラベルの上に手順 1 で剥がした無地フィルターラベルを貼り付ける。

仕様

電源 DC 6V

消費電力

1W

動作温度

0℃～+40℃

保存温度

-20℃～+60℃

質量 0.26kg（本体のみ）

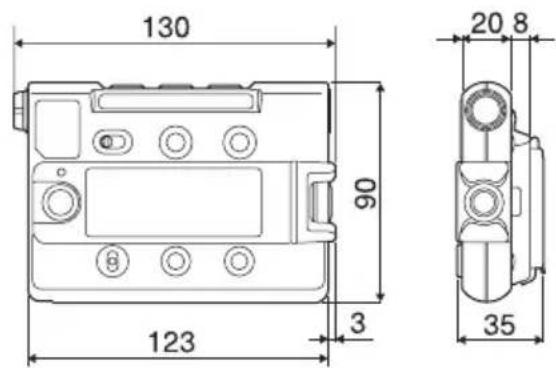

外形寸法（単位：mm）

付属品

接続ケーブル (1)

無地フィルターラベル (1)

オペレーションマニュアル (1)

フックベース (1)

フックベース取り付けネジ (2)

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

コネクターピン配列

CAMERA (14 ピン、凹型)

このマニュアルに記載されている事柄の著作権は当社にあり、説明内容は機器購入者の使用を目的としています。

従って、当社の許可なしに無断で複写したり、説明内容（操作、保守等）と異なる目的で本マニュアルを使用することを禁止します。
