クイックリリースコネクタの使用....89

クーラントの充填....90

DEUTSCH

SICHERHEITSHINWEISE

CONNECTING FANS & PUMP

取り付けを開始する前に、この安全上の注意をお読みください。

・6歳未満のお子様の使用には適していません。(飲み込む可能性のある小さな部分が含まれています)。
・冷却コンポーネントを動かす前に、冷却液が冷却システム内を流れていることを必ず確認してください。クーラントなしでクーラーを運転すると非常に熱くなることがあります。注意：火傷のおそれあり！
・クーラントが流れていないクーラーは、コンピュータのハードウェアを損なう可能性があります。ハードウェアの電源を入れる際には、常にポンプが作動していることを確認してください。
・コネクタや金具を締め付けるときは、ドライバ、プライヤー、レンチなどの工具を使用しないでください。プラスチック部品とつながっているすべてのプラスチック製品または金属のネジ接続部分は、工具を使うと簡単にカのかけ過ぎになります。このようにして発生したひびやその他の損傷、およびクーラント漏れによる損傷は、保証の対象外となります。
シール用Oリング付きのコネクタのみを使用してください。シールリングを使用するときは、手でしっかりと締めれば十分です。取扱説明書には、例外的な場合の道具の使用について明確に書いてあります。
・まだ行っていない場合は、ハードウェアと冷却システム(気密性、ポンプ機能、およびファン)を確認してください。これにより、問題が起こった場合に調べる時間を最小限に抑えることができます。ALPHACOOL INTERNATIONAL GMBHは電子部品の製造元の保証について一切の責任を負いません。冷却システムの取り付けはご自身の責任で行ってください。
・ネジはきつく締めすぎないでください。ネジを締めすぎると、刻み付きナットが緩むことがあり、クーラーの設置面にかかる圧力の均一性が保証されなくなります。
・選択したコネクションをクーラーに固定してください。コネクションの固定にはレンチなどの工具を使用しないでください。ネジ切り部分の長さが8mmのコネクタは、流れを止める可能性があります。
・クーラーを組み立てる/取り付ける前に、気密試験をお勧めします。水冷ループ内の水圧は最大0.8 barです。コネクタには工具を使用しないでください。
・クーラーが放熱グリスと熱パッドを通して冷却されるすべての部品に触れていることを確認してください。
・水冷回路には蒸留水またはALPHACOOL CAPE KELVIN CATCHERのみを使用してください。不適切なクーラントによる損傷は、保証の対象外です。

規定の通常運転

ALPHACOOL INTERNATIONAL GMBH冷却コンポーネントはすべて、ALPHACOOL INTERNATIONAL GMBHのコンピュータ構成部品のために製造され、ライセンスされています。それ以外に使用された場合は、保証の対象外となります。

保証

1. パンフレット、カタログ、回覧資料、広告または価格表に含まれているデータ、図面、イラスト、技術データ、重量、寸法および仕様は、専ら情報提供を目的としています。これらのデータの正確性について保証するものではありません。納品の種類と範囲に関しては、注文書及び注文確認書に含まれるデータだけが最終的なものとなります。
2. 保証者に責任がある欠陥がある場合、あなたは法規に基づいて、適切な納品を要求する、契約の撤回、または購入価格の引き下げを受ける権利があります。あなたが消費者である場合、供給された商品に対する保証請求の時効期間は、商品の受領から2年間になります(ドイツ民法 § 13)。あなたが会社経営者であるならば、法的条件により、時効期間は1年のみになります(ドイツ民法 § 14)。
3. 保証請求は、請求書原本、販売伝票、または保証請求に関するALPHACOOLの確認がある場合のみ有効です。
4. 欠陥製品または欠陥部品を交換または修理するのはALPHACOOL INTERNATIONAL GMBHの独自の裁量権限です。交換された製品または部品の所有権は、ALPHACOOL INTERNATIONAL GMBHの所有物に移動します。
5. すべての保証請求は、ALPHACOOL INTERNATIONAL GMBHまたはその正規販売店によって行われます。非正規の、または指定以外の人によって修理が行われる場合、修理が事前にALPHACOOL INTERNATIONAL GMBHと合意されていない限り、ALPHACOOL INTERNATIONAL GMBHはその費用も責任も引き受けません。
6. 製品の改造から生じるすべての費用はALPHACOOL INTERNATIONAL GMBHIによって引き受けられません。
7. ALPHACOOL INTERNATIONAL GMBHの保証では、以下の点が除外されます。

7.1. 定期的な点検、保守、修理または摩耗部品の交換。
7.2. 不適切な操作または不適切な取り付けによる不具合。
7.3. 嵩、水、火事、過電圧、天災、戦争、電力網への誤った接続、不十分または不適切な換気、またはALPHACOOL INTERNATIONAL GMBHの影響が及ばないその他の理由によって引き起こされた損害。
7.4. 輸送または不適切な梱包による損傷。

1. 販売契約に書かれているような、販売者に対する要求など、各国で有効な消費者の権利は、この保証の対象にはなりません。ALPHACOOL
   INTERNATIONAL GMBH、その支店および販売業者は、これに反する強制力のある法的規制がない限り、直接的または間接的な損害または損失に対して責任を負いません。
2. ALPHACOOL INTERNATIONAL GMBHは、電子構成部品およびコンポーネントの製造元の保証を引き継ぎません。クーラーの取り付けはご自身の責任で行ってください。

お住まいの国の認可廃棄物処理業者にお問い合わせください。自治体による家庭ごみ（未分別のごみ）または同様の収集システムによる廃棄物処理は許可されていません！

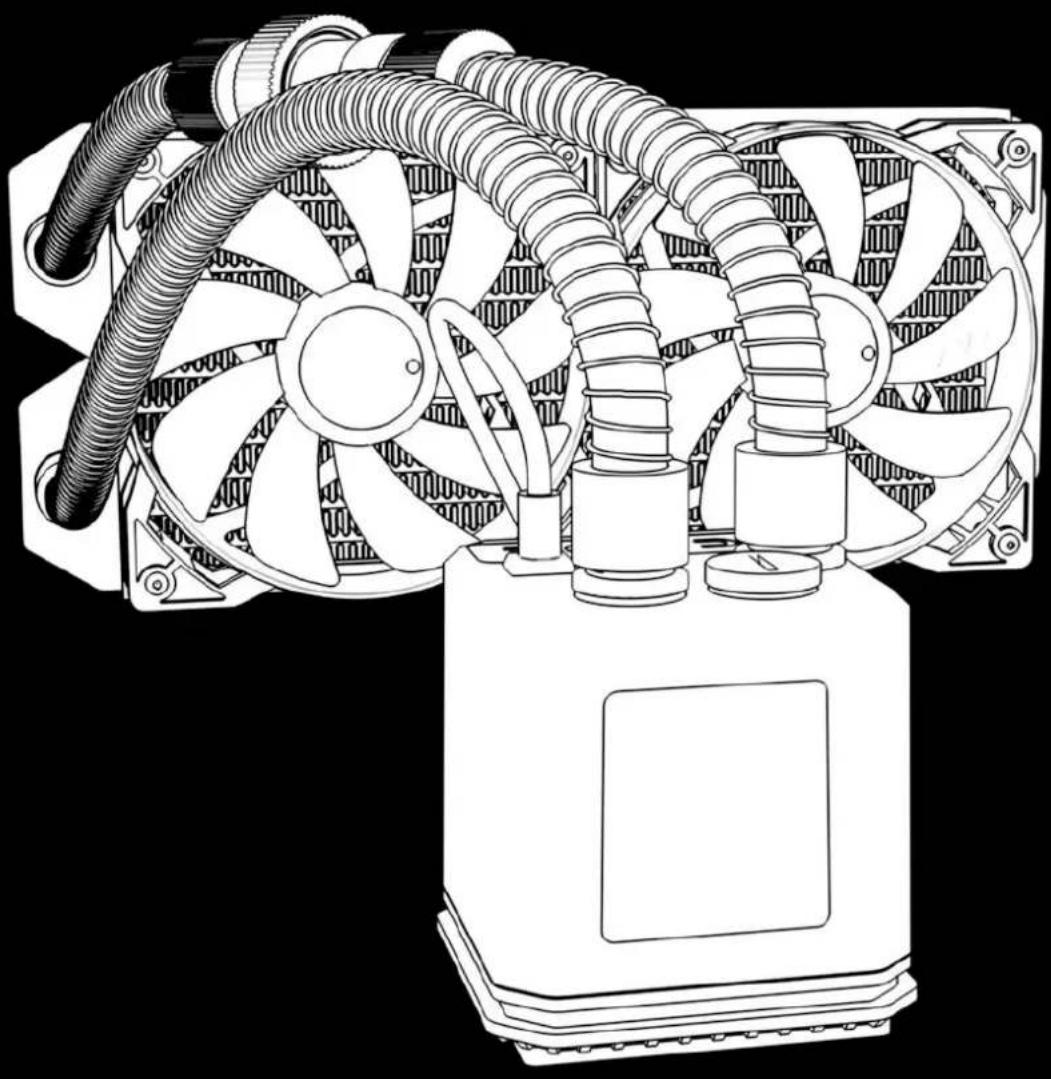

取り付け部品

ラジエータ&ファン	数は製品バージョンによって異なります	品ヨンってます
	M3x5	M3x30	Yアダプタ 4ピン PWM
EISBAERCPU クーラー
	lx放熱グリス	4xバネ	4x 0.5 mmワッシャー
AMD
	lx ブラケットセット	4x AMDネジ	4×2.0 mmワッシャー
INTEL
	lx ブラケットセット	4×1150ネジ	4×2011ネジ	lx バックプレート

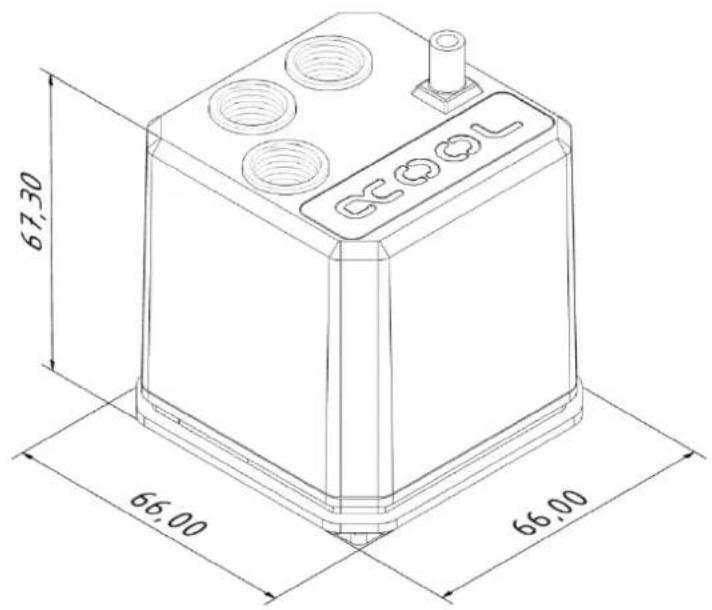

技術的詳細

クーラー Eisbaer

AMD: AM5 / AM4 / AM3+ / AM3

INTEL: 2011 / 2011-3 / 2066 / 1156 / 1155 / 1151 / 1150 / 1200 / 1700

取り付けキット TR4 用 (商品番号:12875)と 2011-3 ナロー ILM 用 (商品番号:12531) を別途販売しています。

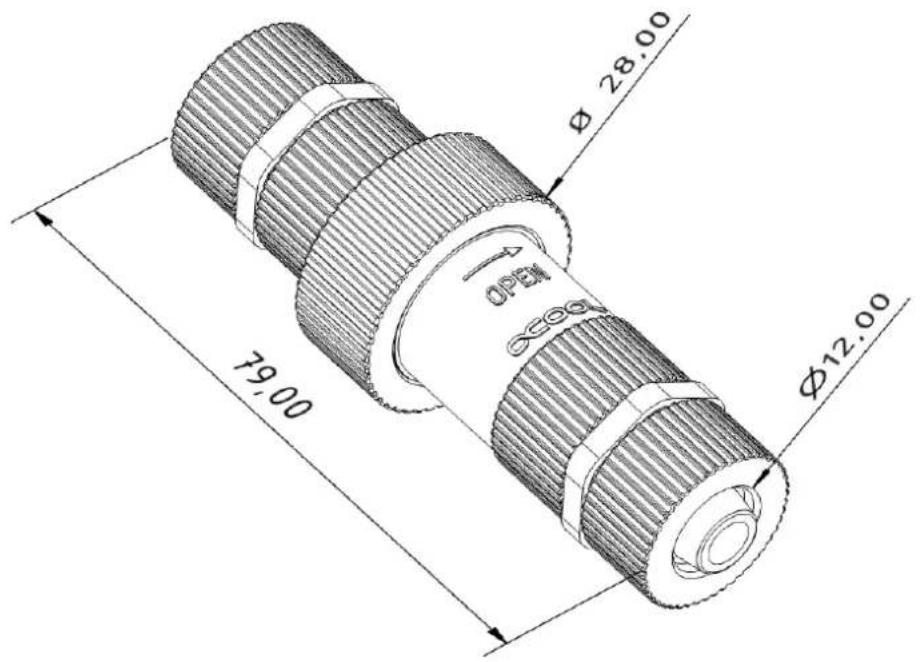

クイックリリースコネクタ 適合ホース: 11/8 mm ホース

材質: ナイロン

79.00 Ø 28.00 OPEN Ø12.00

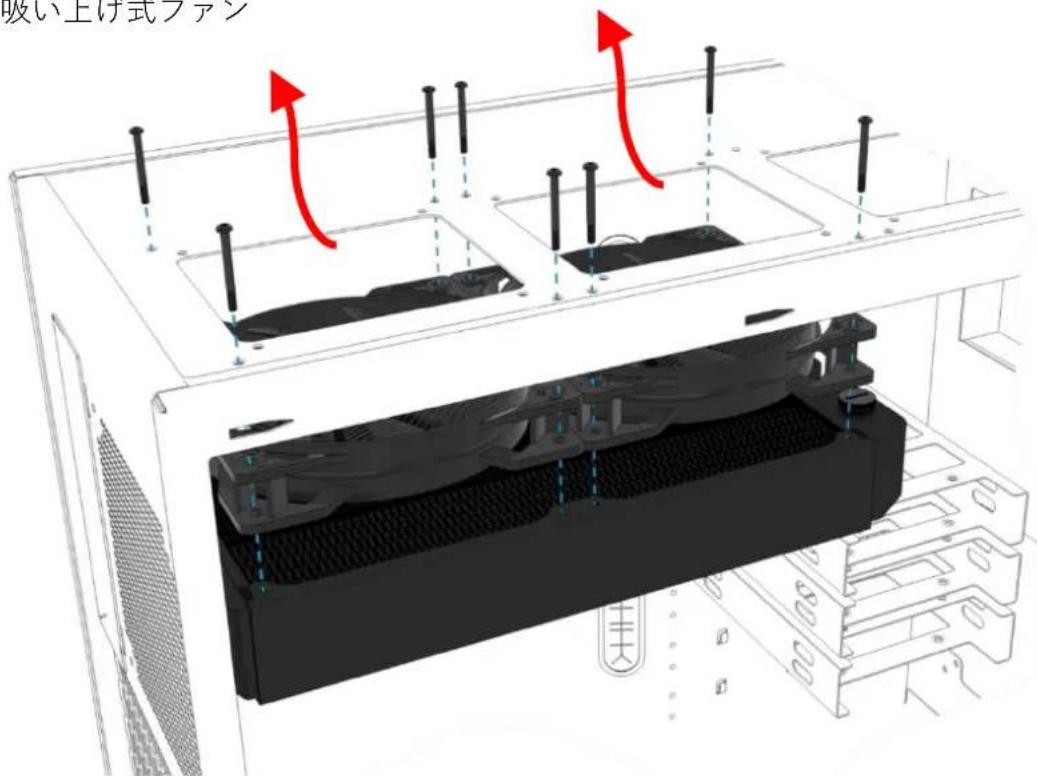

ラジェータ取り付け

吹きつけ式ファン

M3 X 5 M3 X 30

吸い上げ式ファン

吸い上げ式ファン

準備 CPU

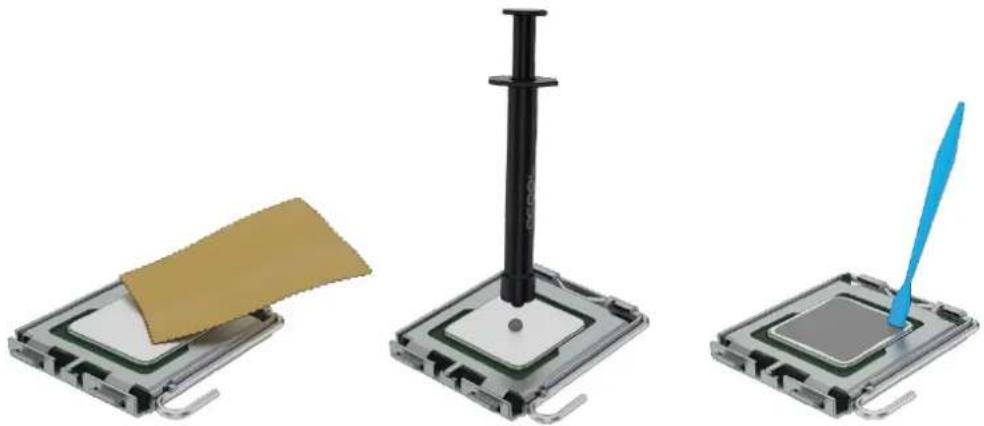

- 冷却プレートから保護フィルムをはがします.

• CPU から残っている放熱グリスを取り除きます.
• 豆粒ほどの量の放熱グリスを出して CPU の中央に塗ります.
• ヘラなどを使用して、均一に薄くグリスを塗り広げます(厚さ0.5 mm以下).

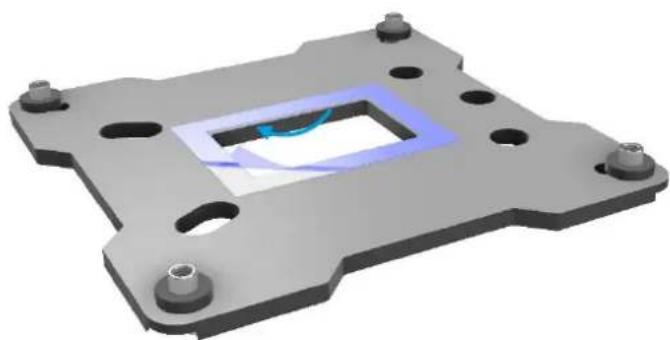

- 付属のバックプレートの粘着テープから保護フィルムをはがします。バックプレートが正しい位置になるよう注意してください:

- 適切なブラケットとネジを選択してください。

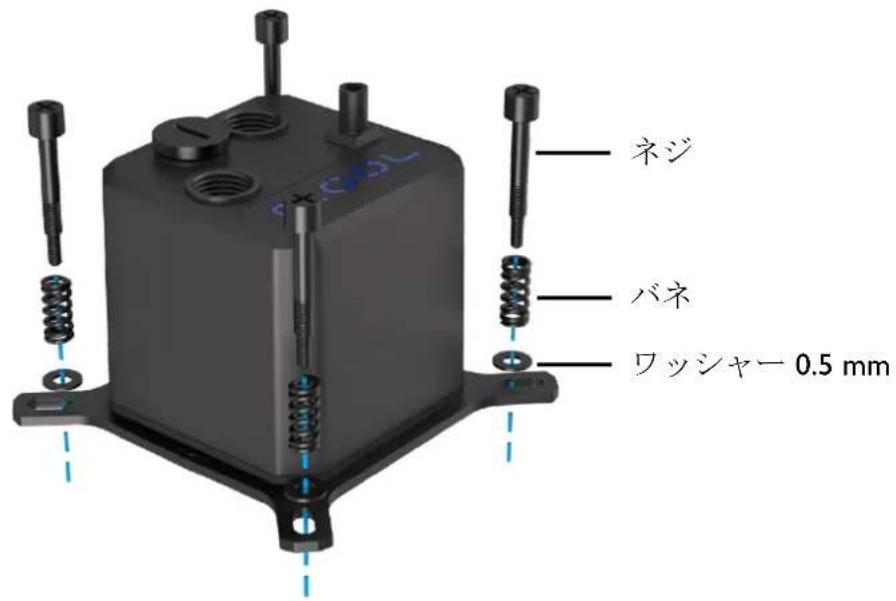

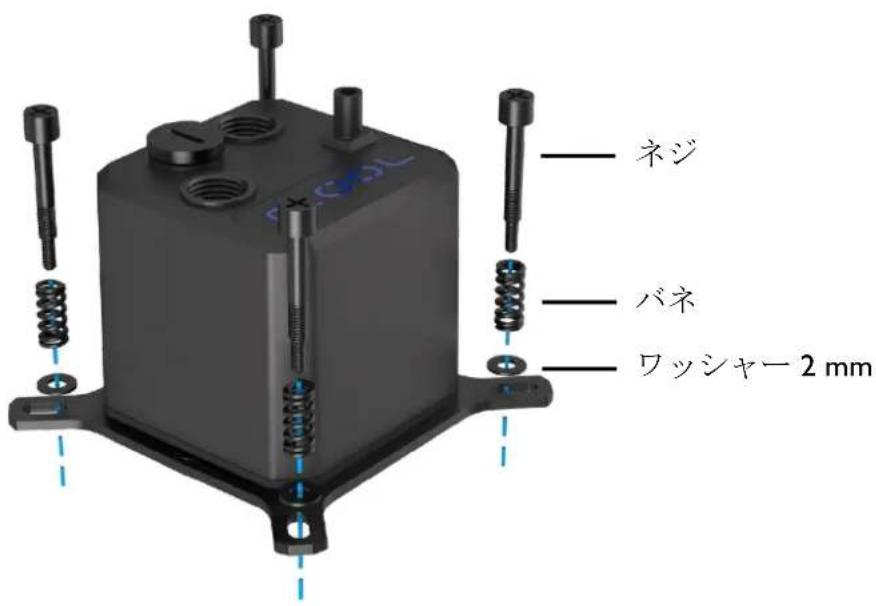

• 図のようにブラケットを差し込みます。
• 圧縮スプリングとワッシャーをネジにスライドさせて、ブラケットに固定する。

1156 / 1155 / 1151 / 1150 / 1200

ネジ バネ ワッシャー 0.5 mm

1700

ネジ バネ ワッシャー 2 mm

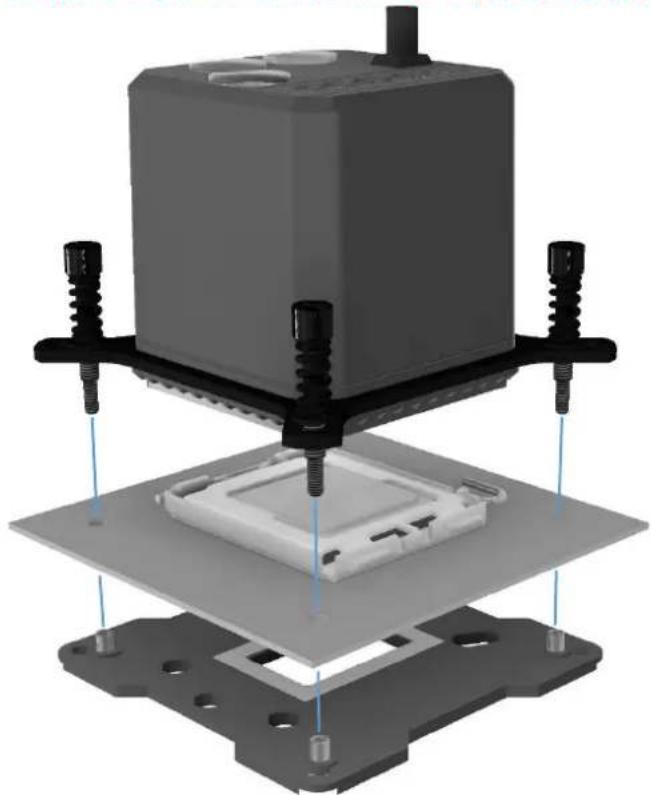

• バックプレートを使ってクーラーをソケットに取り付けます。対角線上に手でしっかりと締めます。
• のぞき窓が上を向いている(または Alphacool のロゴが正面から読める)ことを確認してください。このようにすると、ポンプの空運転を確実に防ぐことができます。

- 適切なブラケットとネジを選択してください。

M4

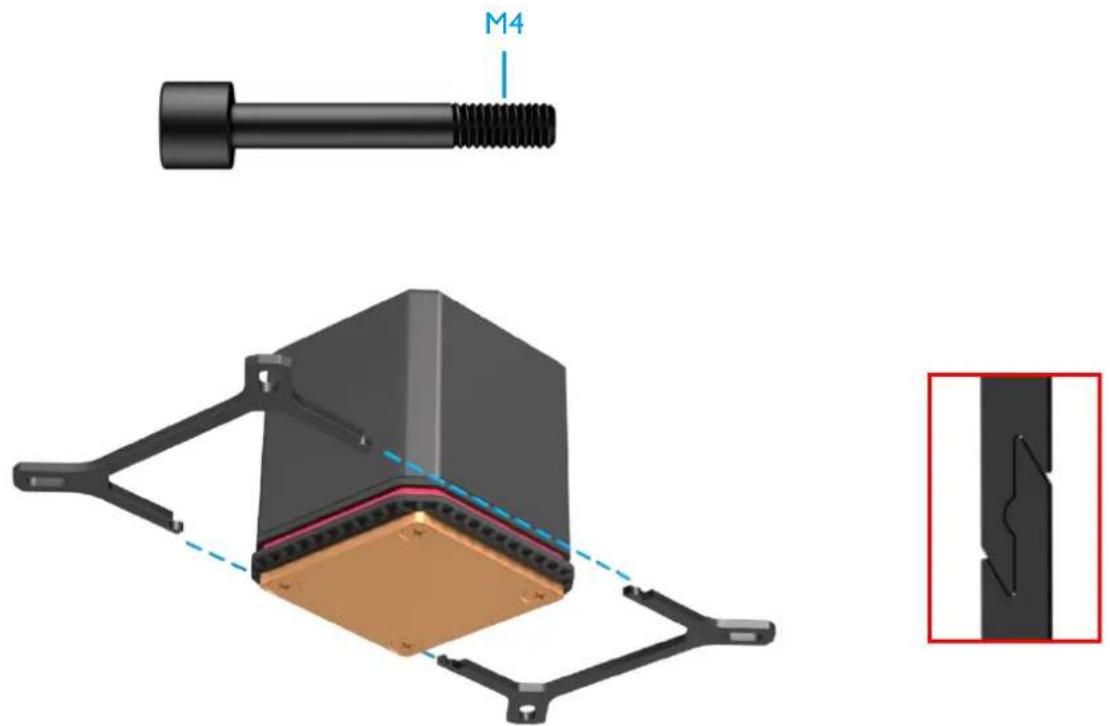

• 図のようにブラケットを差し込みます。

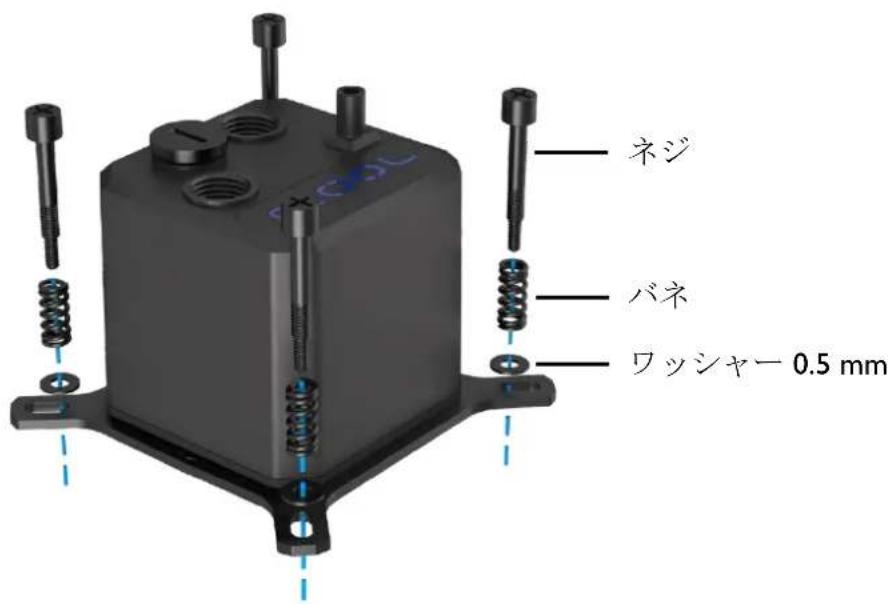

• 圧縮スプリングとワッシャーをネジにスライドさせて、ブラケットに固定する。

ネジ バネ ワッシャー 0.5 mm

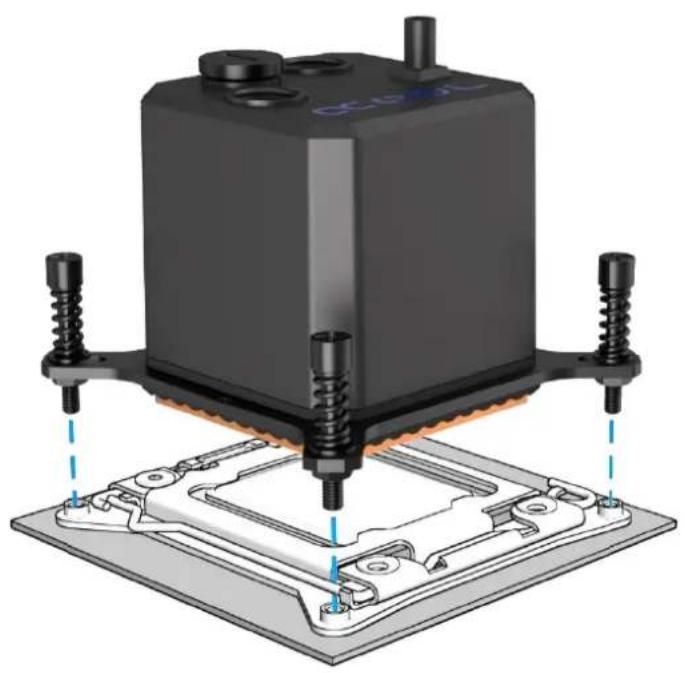

図のようにクーラーをソケットに取り付けます。対角線上に手でしっかりと締めます。

- のぞき窓が上を向いている(または Alphacool のロゴが正面から読める)ことを確認してください。このようにすると、ポンプの空運転を確実に防ぐことができます。

工具を使わないでください。 手のみで締めてください！

注意:2011/- 3 ソケットマザーボードの中には、基板まで取り付け穴が通っていないものがあります。この場合、ネジを 4 mm 以上締め込まないでください。

AMD AM3+ / AM3

- 適切なブラケットとネジを選択してください。

• 図のようにブラケットを差し込みます。

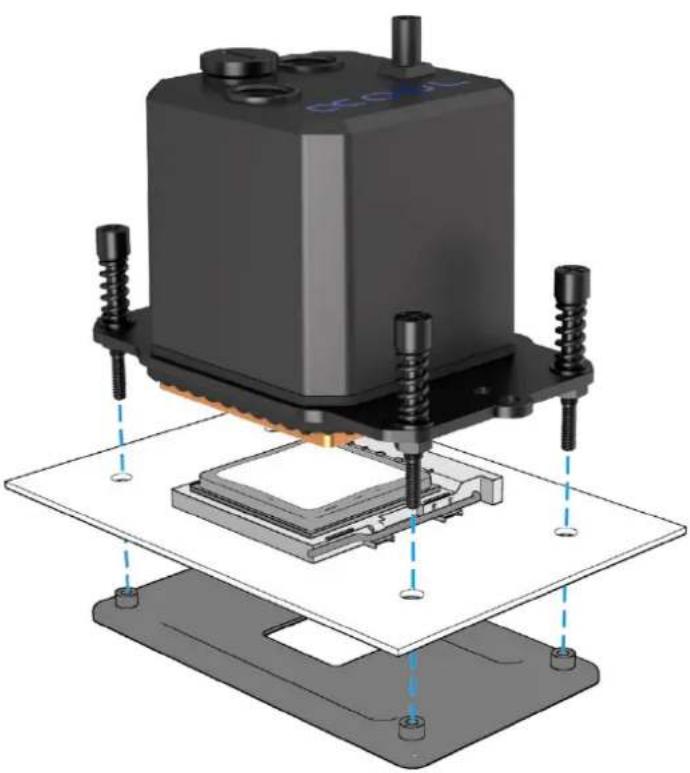

• 圧縮スプリングとワッシャーをネジにスライドさせて、ブラケットに固定する。

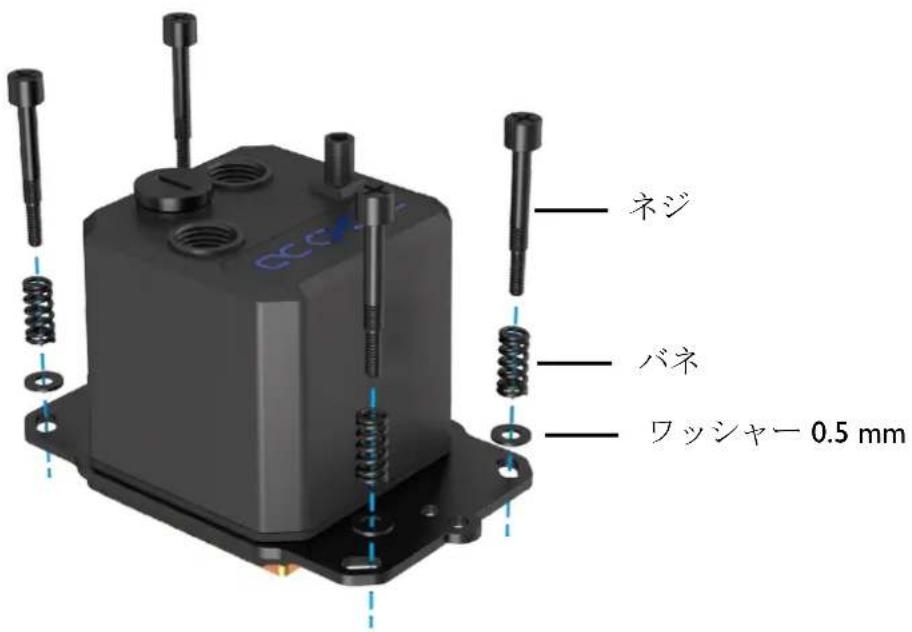

ネジ バネ ワッシャー 0.5 mm

• CPU から残っている放熱グリスを取り除きます。
• ソケットへの取り付けには、メインボードに最初から付いてきたバックプレートが必要です。
• 図のようにクーラーをソケットに取り付けます。対角線上に手でしっかりと締めます。
• のぞき窓が上を向いている(または Alphacool のロゴが正面から読める)ことを確認してください。このようにすると、ポンプの空運転を確実に防ぐことができます。

工具を使わないでください。 手のみで締めてください！

AMD AM4 / AM5

- 適切なブラケットとネジを選択してください。

• 図のようにブラケットを差し込みます。

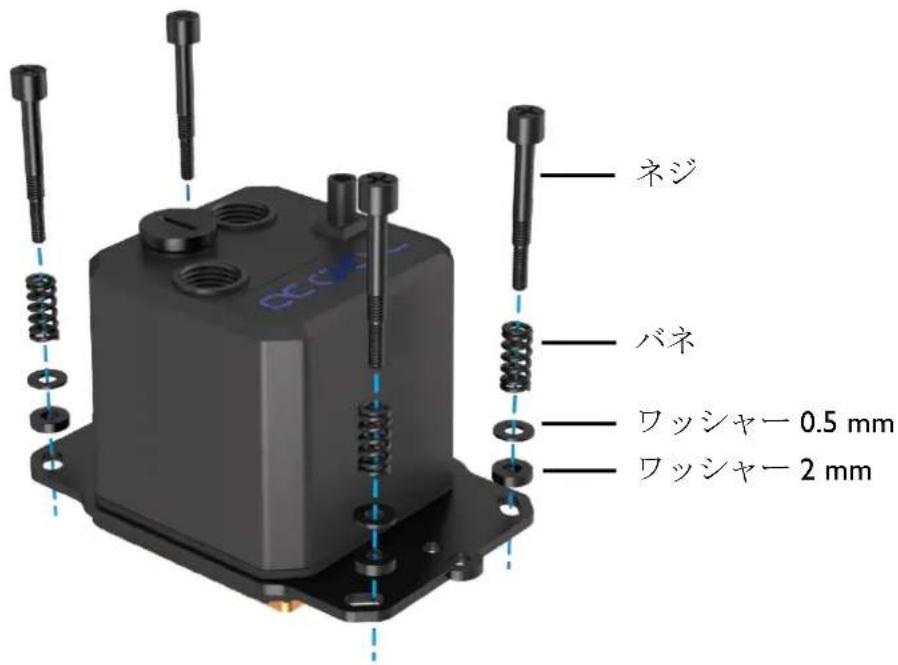

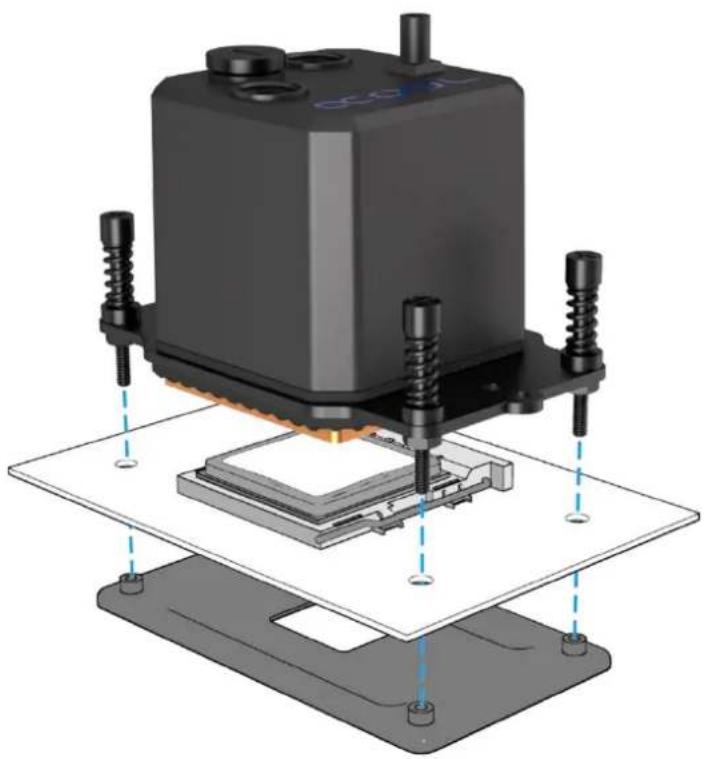

• 圧縮バネと2種類のワッシャーをネジにスライドさせて、ブラケットに固定する。
• CPU から残っている放熱グリスを取り除きます。

ネジ バネ ワッシャー 0.5 mm ワッシャー 2 mm

• ソケットへの取り付けには、メインボードに最初から付いてきたバックプレートが必要です。
• 図のようにクーラーをソケットに取り付けます。対角線上に手でしっかりと締めます。
• のぞき窓が上を向いている(または Alphacool のロゴが正面から読める)ことを確認してください。このようにすると、ポンプの空運転を確実に防ぐことができます。

工具を使わないでください。 手のみで締めてください！

ファンとポンプの接続

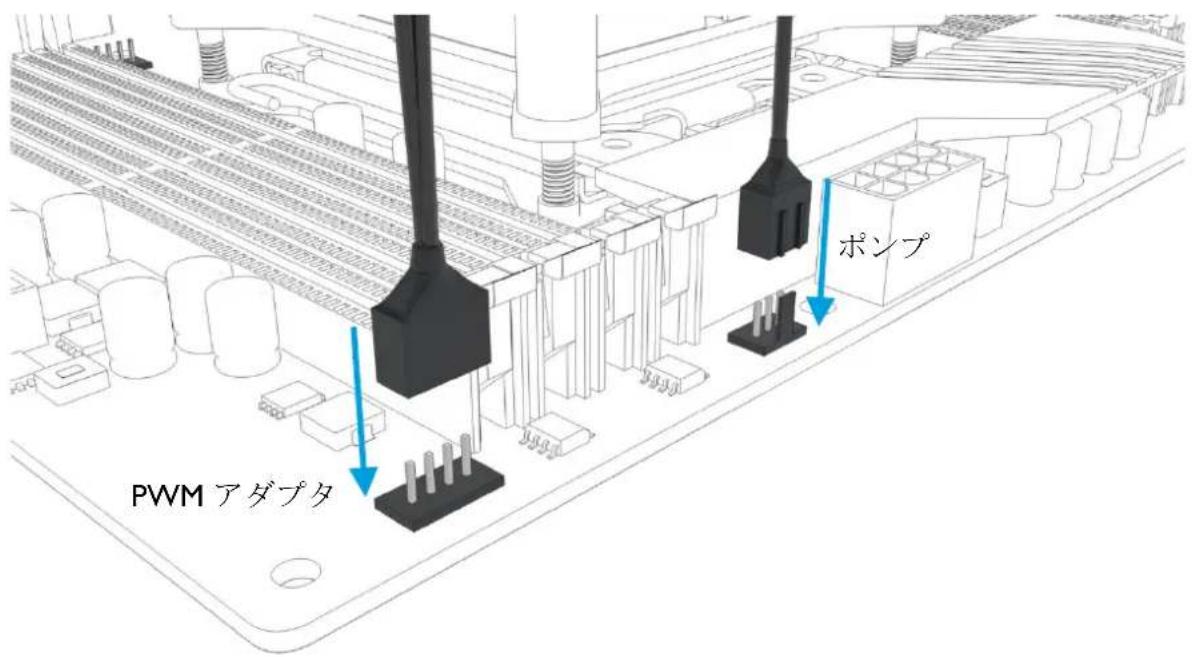

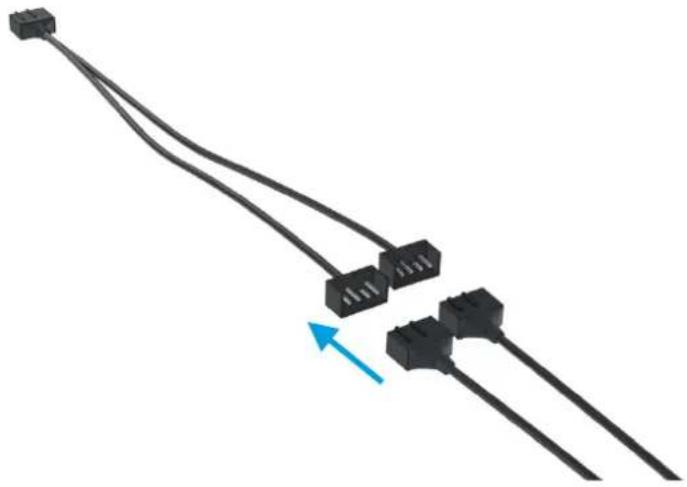

- ファンケーブルを付属の PWM アダプタで接続します。

- PWM アダプタとポンプの 3 ピンコネクタをメインボードに接続します。

ポンプ PWM アダプタ

運転開始

運転開始時にご使用のEisbaer AiOが異常にうるさい場合、PCの筐体全体を前後に少し傾けるとよいでしょう。ポンプの閉鎖システム内にある気泡により、高いレベルの騒音が生じます。これらの気泡は輸送中または設置中の動きによって発生します。

ラジェータがクーラーの上に取り付けられていることを再確認してください。このようにするとシステムから空気が抜けるのを助けます。約12時間運転後、システム内の空気はすべて排除され、ポンプは通常通り静かに作動します。

クイックリリースコネクタの使用

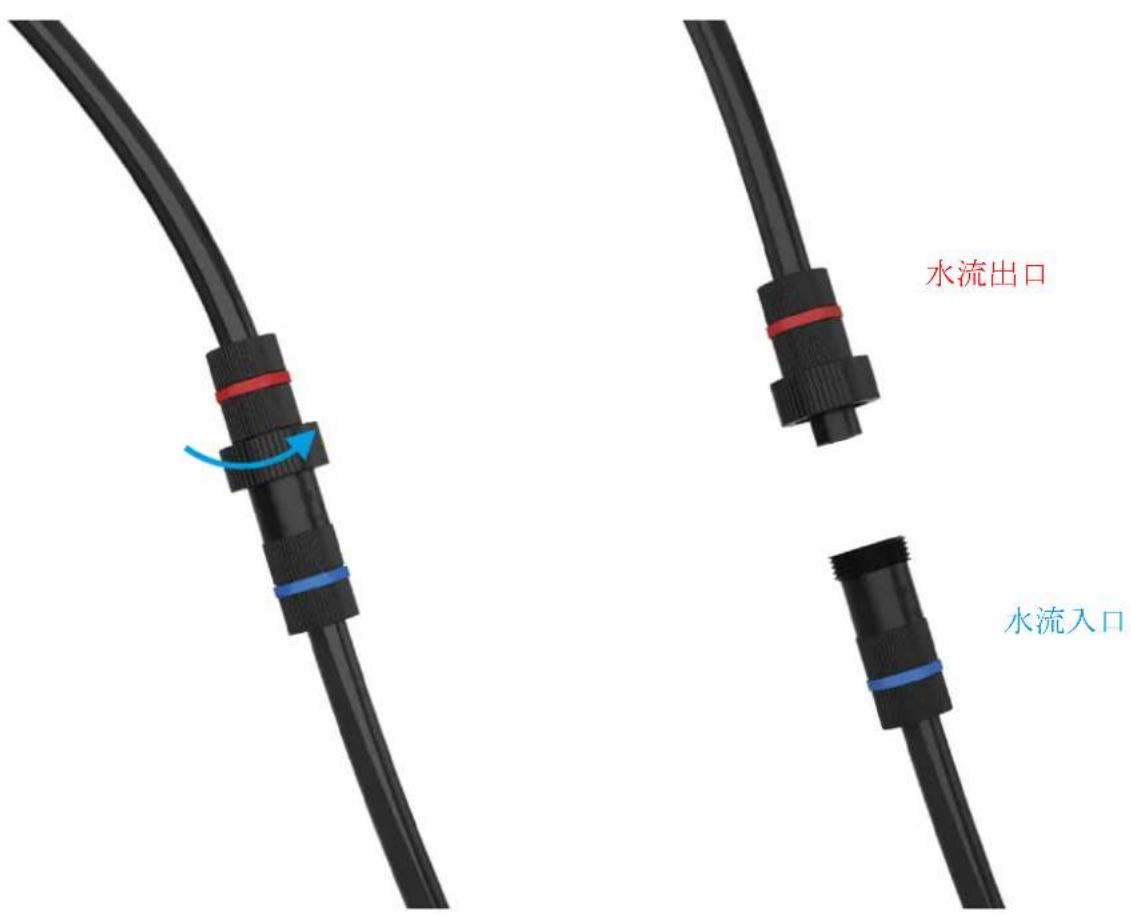

プレインストールされたクイッククリリースコネクタにより、冷却回路を手早く簡単に拡張することができます。このコネクタは他の多くの当社製品と互換性があります。

注意: クイックリリース機構を緩めると、2～3 滴の水が漏れることがありますが、これは正常です。

Eisbaer All-in-One は事前に充填されており、通常はクーラントを補充する必要はありません。GPX Eiswolf グラフィックスカードクーラーなどを使って回路を拡張したい場合は、水位をチェックすることをお勧めします。ポンプが異常に大きな騒音を出して作動している場合は、液体を至急補給する必要があります。当社は当社製品の透明クーラント(CKC または Eiswasser Crystal - UV は不可！)か、純粋な蒸留水または浸透ろ過された水のみを推奨します。

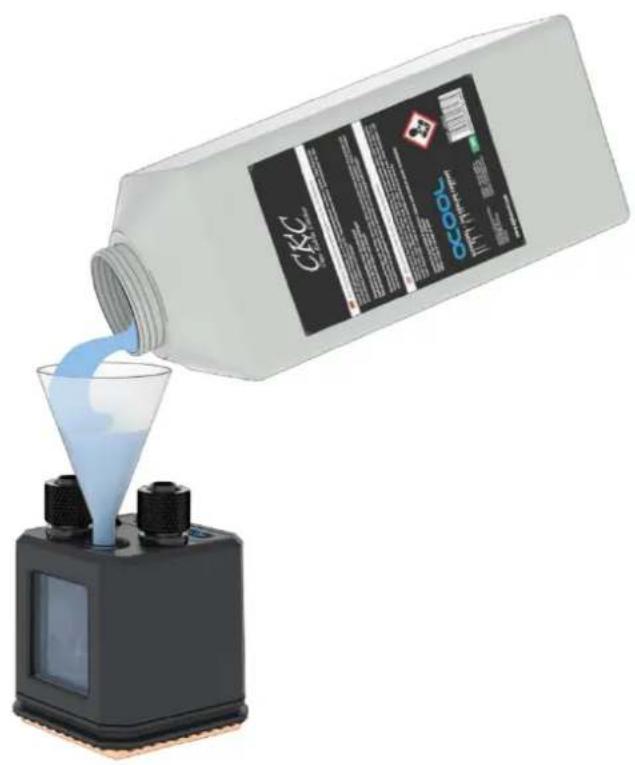

クーラーには充填用の注入口がついています。漏斗または充填ボトルの使用をお勧めします。
