使用説明書 Debut 100R BLACKSTAR

• ご使用になる前に、この「安全上のご注意」を良くお読みの上、正しくお使いください。
• お読みになったあとは、必ず保管してください。
  ●機器本体に表示・貼付されているマークには、次のような意味があります。

注意

感電の恐れあり

注意：高温になる箇所がありますので、むやみに手を

触れないでください

この機器の内部には、お客様が修理・交換でき

る部品はありません。

ご使用前に取扱説明書をよくお読みください。

このマークは、機器の内部に絶録さ

れていない「危険な電圧」が存在し、

感電の危険があることを警告してい

ます。

このマークは、注意喚起シンボルで

あり、取扱説明書などに、一般的な

注意、警告、危険の説明が記載され

ていることを表しています。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を表示しています。

電源電圧について

表示された電圧(AC100V)以外の電圧で使用しないでください。火災・感電の原因になります。

温度について

○	この機器は正常に動作しているときでも、真空管、放熱板、及び各種トランスの表面は高温になります。この機器の使用中と、電源を切ってから30分以内は、火傷の恐れがあるので、開口部よりキャビネットの中に手を入れないでください。

電源コードの取り扱いについて

電源コードを無理に曲げたり、上に重いものを廃せたりしないでください。電源コードに隔がつきますし、電源コードやプラグが破損して火災、盛電の原因になります。

音量について

この機器を単答で、あるいはヘッドフォン、アンプ、スピーカーと組み合わせて使用した場合、設定によっては、永久的な歯験になる程度の音量になります。大音量や不快なほどの音量で、長時間使用しないでください。万一、能力低下や耳聴りを感じたら、専門の医師に相談してください。

分解・改造について

○この機器を分解したり、改造したりしないでください。火災・感電・故障の原因となります。内部にはお客様が修理・交換できる部品はありませんので、修理はお買い上げの販売店にご依頼ください。

液体・異物について

この機器、もしくはキャビネットの中に、付属品以外の爆張、異物(燃えやすいもの、投資、針金など)や、液体(水やジュースなど)を経対に入れたり、こぼしたりしないでください。また、この機器の上に飲物を着くのもやめてください。万一、異物が入ったり、液体がこぼれたときは、直ちに電源スイッチを切り、電源コードなどを取り外し、お買い上げの販売店に修理を依頼してください。

雷について

雪が発生して、雪鳴が聞こえるときは、すぐに電源プラグをコンセントから抜いて使用を中止してください。直接の落雷でなくとも、近距離に落雷があったときは、コンセントに高電圧が発生し、感電する危険があります。

開口部・ファンについて

この機器のすべての開口部をカーテンや春、その他の物体で塞がないでください。放熱が正常にできなくなり、発熱、火災の原因になります。また、放熱ファンにひも、電感、針金などを近づけないでください。もしこれらのものがファンに入ると、ファンの回転で引き込まれ重大な事故の原因となります。

BLACK ★

使用場所・保存について

次のような場所での使用や保存はしないでください。火災・感電の原因となります。

●温度が強制に高い場所。（直射日光の当たる場所、暖房器具の近く、発熱する機器の上など）

●水気の近く（風弓湯、洗面台、濡れた床など）や湿度の高い場所。

●ホコリの多い場所。

●振動の多い場所。

●雨天の野外。

注意

この表示を無視して、誤った取り扱いをすると、人が障害を負う可能性が想定される内容及び物的障害の発生が想定される内容を表示しています。

電源コード・電源プラグについて

◆電源コードを抜き差しするときは、必ず電源プラグを持って行ってください。

コードが傷つき、火災・息電の原因となることがあります。

◆満れた手で電源プラクに触れないでください。懸電することがあり、巻族です。

◆長時間使用しない場合は、電源コードをコンセントから外してください。

修理について

!	修理に出される場合、記憶した内容が失われる場合があります。必要な記憶内容はメモなどに保管しておいてください。消失した記憶内容に関しましては、修復、補償も含めて、ご容赦願います。

ヒューズ交換について

※外にヒューズホルダーが取り付けられている機種でヒューズが犯れた場合、交換せずにそのままお買い上げの販売店に修理を依頼してください。ヒューズが犯れた原因は内部の故障にありますので、故障を直さずに再び電源を入れるのは、火災の原因となり危険です。

取り扱いについてのご注意

本機は精密機器です。以下の注意事項を守って大事にお取り扱いください。

●湿気、雨または水、直射日光にさらしたり、非常に高温になる場所には設置しないでください。
●アンプが正しくグランドに接地されていることを常に確認してください。
●ヒューズや真空管を交換する前には、必ずACコードを抜いてください。
●熟くなった真空管には直接触れないでください。
●アンプの背面は、換気ができるように十分な空間を確保してください。
●アンプは小さなお子様の手の届かない場所に設置してください。
●AC電源は、必ず機器の裏側に記されている電源の規格に従って接続してください。
● 無露の危険がある場合は、コンセントからプラグを抜いてください。
●結露の恐れがある場合は、本機が環境温度になってから電源を入れてください。
●スピーカーと他の再生機器の損傷を防ぐために、機器の接続を行う前は電源を切っておいてください。
●スイッチやキーに過度の力を加えることはおやめください。
●本機を長時間使用しない場合は、電源プラグをコンセントから
●本機を掲除する場合、外面を柔らかいクロスで拭いてください。
ベンジンやシンナーなどの溶剤を使用することは絶対におやめください。

■本機は大音量を発します。

■ボリュームを上げた状態で聴き続けると、聴力を永久に失う恐れがあります。

■内部にはユーザーが交換可能なパーツはありません。
■修理は有資格の技術者にご相談ください。
■シャーシを取り外す前に、必ずAC電源コンセントから電源プラグを抜いてください。
■必ず正しい電圧(100V)でご使用ください。

BLACK ★

はじめに

Blackstar DEBUT 100R をお買い上げ頂き誠にありがとうございます。

DEBUTアンプは、Blackstarに期待される素晴らしいトーンをすべて備えています。

DEBUT 100Rにはすべて、アンプのトーンを無限に変化させる特許取得済みのBlackstar ISF (Infinite Shape Feature) 回路が搭載されています。

Blackstarの全製品と同様に、DEBUTシリーズは、英国ノーザンプトンに拠点を置くBlackstarチームのワールドクラスのデザインチームによる、膨大な時間をかけた入念な研究と開発の成果です。Blackstarチームは全員が経験豊富なミュージシャンであり、製品開発プロセスにおける唯一の目的は、ギタリストに自己表現のための究極のツールを提供することです。

Blackstarの全製品は、品質、信頼性、そして何よりもトーンに関して妥協のない製品であることを保証するために、広範囲にわたるラボでのテストと実地テストを受けています。

Blackstar製品についてもっと知りたい方は、www.blackstaramps.comのウェブサイトをご覧ください。

ありがとうございました。

Blackstarチーム一同

特長

DEBUT 100Rアンプは、1x12と2x12のコンポ、そしてマッチングした2x12のパーチカル・キャビネット付き100Wヘッドが用意されています。2つのチャンネル、フルEQ、当社の特許取得済みInfinite Shape Feature (ISF)、選択可能なプレート/ホール・デジタル・リバーブを組み合わせた、家庭、スタジオ、ステージでの使用に最適なアンプです。

DEBUT 100Rシリーズは、Blackstarアンプに期待される素晴らしいトーンと革新的な機能をすべて備えています。

特許取得のISF（Infinite Shape Feature）回路により、トーンコントロールネットワークの特性を無限に調整でき、また、米国から英国へ瞬時に変更できます。これにより、自分の求めるトーンを効果的に作り出すことができ、「頭の中で噺っているサウンド」を見つけることができます。

DEBUT 100Rシリーズは、スピーカーエミュレートライン出力もフル装備しており、赤晴らしいトーンをレコーディングやヘッドフォンに直接簡単に送ることができます。

さらに、ライン入力によりお気に入りの曲に合わせてジャム演奏をしたり、エフェクトループとプレート/ホールリバープにより、自宅での練習やレコーディング、ライブ演奏に必要なものがすべて揃っています。

DEBUT 100RおよびDEBUT 100RHフロントパネル

1. INPUT

ここにギターを差し込みます。ギターリードは必ず良質のスクリーン付きのタイプを使用してください。

2. CLEAN VOLUME

Clean Channelの音量を調節します。時計回りに回すと音量が大きくなります。

Cleanチャンネルを選択した場合、低い設定（反時計回り）では、クリーンなサウンドを提供します。Volumeコントロールを時計回りに回すと、サウンドはクリーンからブレイクアップへと変化し、最大位置では軽いクランチトーンが得られます。

3. ブライトスイッチ

クリーンチャンネルにハイエンド周波数を追加し、きらびやかなクリーントーンを提供します。

4. OD (OVERDRIVE)

このスイッチを押すと、オーバードライブチャンネルが選択されます。スイッチが入ると、オーバードライブチャンネルが選択されます。スイッチが消えているときは、クリーン・チャンネルが動作しています。

5. GAIN

Gainコントロールは、オーバードライブやディストーションの量を調整します。低めに設定すると、ダイナミックなクランチが得られます。Gainコントロールを時計回りに回すと、サウンドはよりオーバードライブになり、完全なクランチから最大位置では数和したリードトーンになります。

6. OVERDRIVE VOLUME

オーバードライブチャンネルの音量を調節します。時計回りに回すと音量が大きくなります。

7. EQUALISATION

Bass、Middle、Trebleコントロールは、時計回りに回すと該当する周波数が上がり、反時計回りに回すと下がります。

8. ISF (インフィニット・シェイプ・フィーチャー)

特許取得済みのISFコントロールは、Bass、Middle、Trebleの各コントロールと連動して動作します。これにより、好みのトーン・シグネチャーを正確に選択することができます。反時計回りに回すと、タイトなボトムエンドとアグレッシブなミドルが特徴のアメリカンサウンドになり、時計回りに回すと、よりウッディでアグレッシブではないブリティッシュなサウンドになります。従来の「コンター」コントロールやパラメトリック・イコライゼーション・システムとは異なり、Bass、Middle、Trebleの各コントロールは、従来のギターアンプのトーンスタックと同様に、相互に作用し合うようになっています。これにより、非常に親しみやすく、音楽的なレスポンスが得られます。

まずは、ISFを半分に設定し、Bass、Middle、TrebUSAを好みに合わせて設定することをお勧めします。その後、徐々にISFをCW、CCWと調整し、好みのサウンドを見つけることができます。

BLACK

9. プレート/ホールリバーブ

プレートリバーブまたはホールリバーブのエフェクトを選択します。スイッチを押し込むと、明るいプレートリバーブ効果が勧きます。スイッチを押し切ると、より暗く長い減衰のホールリバーブエフェクトがかかります。

10. REVERB LEVEL (リバープレベル)

リバーブ効果の全体的なレベルをコントロールします。時計回りに回すとリバーブの効いたウェットなサウンドになり、反時計回りに回すと繊細なアンピエントなサウンドになります。

11. パワーリダクション

DEBUT 100Rは100Wのアンプですが、ご近所迷惑にならないよう、スイッチをオンにすれば、トーンを損なわずに5Wまでパワーを下げることができます。

12. パワーインジケーターライト

アンプの電源が入ると、電源ランプが点灯します。

13. POWER

アンプのON/OFFを切り替えるスイッチです。

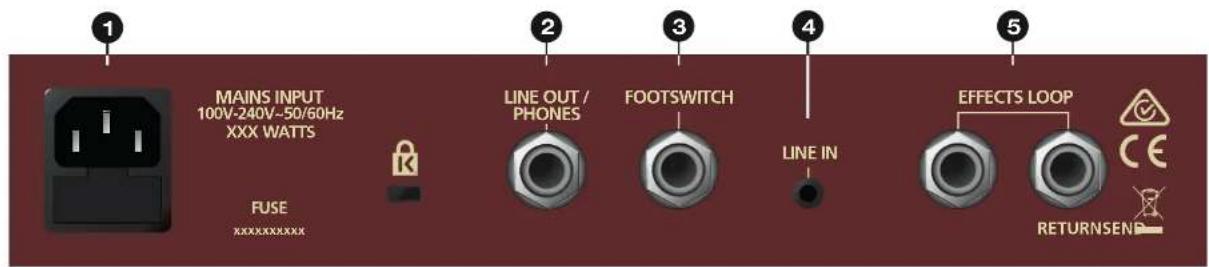

DEBUT 100RとDEBUT 100RHリアパネル

1. MAINS INPUT

主電源は、リアパネルに記載されている電圧、電力、周波数の要件に適合する電源コンセントにのみ接続ください。疑問がある場合は、専門技術者のアドバイスを受けてください。

2. ラインアウト/ヘッドフォン

この出力は、ギターのスピーカーキャビネットの音色特性をエミュレートしており、レコーディング機器やミキシングデスクへの接続、ヘッドフォンでの使用時に自然な音色を提供します。注意：ここにリード線を接続すると、コンボの内蔵スピーカーは切り離されます。

3. フットスイッチ (FOOTSWITCH)

ここに2ボタンラッチングフットスイッチ（別売）を接続することができます。ボタン1はCleanチャンネルとOverdriveチャンネルを切り替えます。ボタン2はReverbエフェクトのON/OFFを切り替えます。

4. LINE IN

MP3プレーヤーやCDプレーヤーの出力をここに接続します。ギターの音量に合わせてプレーヤーの音量を調整し、一緒に演奏できるようにします。

注：ここでリードが接続されるとパワーアンプがミュートされます。

5. EFFECTS LOOP (エフェクトループ)

シリーズ・エフェクト・ループに外部エフェクトを追加する。外部エフェクターの（モノラル）入力をSENDに接続し、外部エフェクターの（モノラル）出力をRETURNに接続します。

BLACK

6. SPEAKER OUTPUTS (DEBUT 100RH)

「16Ω」と表示された出力端子は、16Ωのスピーカーを接続するためのものです。

「8Ω」と表示された出力端子は、8Ωの拡張キャビネットを接続するためのものです。

警告：DEBUT 100Rヘッドを「4Ω」VOC入力に接続しないでください。

仕様

DEBUT 100R 112 COMBO

パワー (RMS) : 100 Watt

重量 (kg):12.54kg

寸法 (mm): 505(W) × 420(L) × 230(D)

スピーカーサイズ 12"

DEBUT 100R 212 COMBO

パワー (RMS) : 100 Watt

重量 (kg): 15.70kg

寸法 (mm): 681(W) × 466(L) × 260(D)

スピーカーサイズ 2 x 12"

DEBUT 100RH

パワー (RMS) : 100 Watt

重量 (kg): 7.08kg

寸法 (mm): 465(W) × 216(L) × 220(D)

DEBUT 100R 112 & 212 Front Panel

1 2 35 OVERDRIVE 8 9 10 12 1 CLEAN OVERDRIVE EQUALISATION REVERB INPUT VOLUME OD GAIN VOLUME BASS MIDDLE TREBLE ISF PLATE HALL LEVEL 5W 100W POWER 4 11

DEBUT 100R 112 & 212 Rear Panel

1 MAINS INPUT 100V-240V~50/60Hz XXX WATTS 2 LINE OUT / PHONES 3 FOOTSWITCH 4 LINE IN 5 EFFECTS LOOP XXXXXX RETURNSEN
