使用説明書 VT100X VOX

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR. 注意 感電の恐れあり、キャビネットをあけるな

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR. 注意 感電の恐れあり、キャビネットをあけるな

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR. 注意 感電の恐れあり、キャビネットをあけるな

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR. 注意 感電の恐れあり、キャビネットをあけるな

ここに記載した注意事項は、製品を安全に正しくご使用いただき、あなたや他の方々への危害や損害を天然に防ぐためのものです。

注意事項は誤った取り扱いで生じる危害や損害の大きさ、または切迫の程度によって、内容を「警告」、「注意」の2つに分けています。これらは、あなたや他の方々の安全や機器の保全に関わる重要な内容ですので、よく理解した上で必ずお守りください。

マークについて

製品には下記のマークが表示されています。

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR. 注意 感電の恐れあり、キャビネットをあけるな

マークには次のような意味があります。

このマークは、機器の内部に絶縁されていない「危険な電圧」が存在し、感電の危険があることを警告しています。

このマークは注意喚起シンボルであり、取扱説明書などに一般的な注意、警告、危険の説明が記載されていることを表しています。

火災・感電・人身障害の危険を防止するには

図記号の例

	△記号は、注意(危険、警告を含む)を示しています。記号の中には、具体的な注意内容が描かれています。左の図は「一般的な注意、警告、危険」を表しています。
	⊗記号は、禁止(してはいけないこと)を示しています。記号の中には、具体的な注意内容が描かれることがあります。左の図は「分解禁止」を表しています。
	●記号は、強制(必ず行うこと)を示しています。記号の中には、具体的な注意内容が描かれることがあります。左の図は「電源プラグをコンセントから抜くこと」を表しています。

以下の指示を守ってください

警告

この注意事項を無視した取り扱いをすると、死亡や重傷を負う可能性が予想されます

電源プラグは、必ずAC100Vの電源コンセントに差し込む。

電源プラグにほこりが付着している場合は、ほこりを拭き取る。 感電やショートの恐れがあります。

本製品はコンセントの近くに設置し、電源プラグへ容易に手が届くようにする。

次のような場合には、直ちに電源を切って電源プラグをコンセントから抜く。

○ 電源コードやプラグが破損したとき

○ 異物が内部に入ったとき

○ 製品に異常や故障が生じたとき

修理が必要なときは、コルグお客様相談窓口へ依頼してください。

本製品を分解したり改造したりしない。

修理、部品の交換などで、取扱説明書に書かれていること以外は絶対にしない。

電源コードを無理に曲げたり、発熱する機器に近づけない。また、電源コードの上に重いものをのせない。

電源コードが破損し、感電や火災の原因になります。

大音量や不快な程度の音量で長時間使用しない。

大音量で長時間使用すると、難聴になる可能性があります。万一、聴力低下や耳鳴りを感じたら、専門の医師に相談してください。

本製品に異物（燃えやすいもの、硬貨、針金など）を入れない。

温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）で使用や保管はしない。

振動の多い場所で使用や保管はしない。

ホコリの多い場所で使用や保管はしない。

風呂場、シャワー室で使用や保管はしない。

雨天時の野外のように、湿気の多い場所や水滴のかかる場所で、使用や保管はしない。

本製品の上に、花瓶のような液体が入ったものを置かない。

本製品に液体をこぼさない。

濡れた手で本製品を使用しない。

注意

この注意事項を無視した取り扱いをすると、傷害を負う可能性または物理的損害が発生する可能性があります

正常な通気が妨げられない所に設置して使用する。

ラジオ、テレビ、電子機器などから十分に離して使用する。

ラジオやテレビ等に接近して使用すると、本製品が雑音を受けて誤動作する場合があります。また、ラジオ、テレビ等に雑音が入ることがあります。

本製品の磁場によってテレビ等の故障の原因になることがあります。

外装のお手入れは、乾いた柔らかい布を使って軽く拭く。

・電源コードをコンセントから抜き差しするときは、必ず電源プラグを持つ。

・本製品を使用しないときは、電源プラグをコンセントから抜く。

電源スイッチをオフにしても、製品は完全に電源から切断されていません。

付属の電源コードは他の電気機器で使用しない。

付属の電源コードは本製品専用です。他の機器では使用できません。

・他の電気機器の電源コードと一緒にタコ足配線をしない。

本製品の定格消費電力に合ったコンセントに接続してください。

・スイッチやツマミなどに必要以上の力を加えない。

故障の原因になります。

- 外装のお手入れに、ベンジンやシンナー系の液体、コンパウンド質、強燃性のポリッシャーを使用しない。

・不安定な場所に置かない。

本製品が落下してお客様がけがをしたり、本製品が破損する恐れがあります。

・本製品の上に乗ったり、重いものをのせたりしない。

本製品が落下または損傷してお客様がけがをしたり、本製品が破損する恐れがあります。

・本製品の隙間に指などを入れない。

お客様がけがをしたり、本製品が破損する恐れがあります。

・地震時は本製品に近づかない。

・本製品に前後方向から無理な力を加えない。

本製品が落下してお客様がけがをしたり、本製品が破損する恐れがあります。

* Apple、iPad、iPhone、iPod touch は、米国および他の国々で登録された Apple の商標です。

* その他すべての製品名および会社名は、各社の商標または登録商標です。

このたびは、VOX Valvetronixシリーズ・モデリング・ギター・アンプ VT 100Xをお買い上げいただきまして、まことにありがとうございます。本製品を未永くご愛用いただくためにも、取扱説明書をよくお読みになって、正しい方法でご使用ください。

目次

おもな特長 54

電源コードの接続について 54

接地極付きコンセントに接続する場合 54

アース端子付きコンセントに接続する場合 54

各部の名称と機能 55

トップ・パネル 55

リア・パネル 57

3つのモードについて....57

プリセット・プログラム・モード(プリセット・プログラムの呼出し)……57

マニュアル・モード 57

ユーザー・プログラム・モード（ユーザー・プログラムの呼び出し） 57

プログラムを保存する 58

工場出荷時の状態に戻すには 58

チューナーを使う....58

フット・スイッチ (VOX VFS5) を使う 59

ユーザー・プログラム・モードでの動作....59

プリセット・プログラム・モード、マニュアル・モードでの動作……59

コンピューターとのUSB 接続 59

アンプ・モデル、各種エフェクト・タイプについて……60

アンプ・モデル 60

PEDAL1エフェクト 61

PEDAL2エフェクト 61

REVERB エフェクト

ノイズ・リダクション 62

おもな仕様 63

ソング・プリセット・プログラム....64

おもな特長

• プリアンプに真空管の多段増幅回路を使用することで、真空管アンプ本来の独特な歪み、ピッキング・ニュアンスに追従するレスポンス、また過渡的な音色変化を再現。
• 一新されたモデリングのアルゴリズムは、真空管のゲイン、バイアス（動作点）などアナログ回路をリアルタイムにコントロールし、より多彩な歪みとニュアンスを再現。
• アング・モデルに応じてA級、A B級が切り替わり、また、スピーカンス変動をフィードバックすることで、真空管パワーアンプならではのサウンドを再現。
• Windows/Mac/iOS 対応の専用エディター / ライブラリアン・ソフトウェアを使用して、本物のアンプ / エフェクトを作る感覚で各モデルの微細なパラメーターのカスタマイズやプログラムの管理が可能。
• パワー・レベル・コントロールを装備し、パワー・アンプの出力ワット数の調節が可能。
• 高度なモデリング・テクノロジーによるアンプ・モデル、ハイクオリティなエフェクトを多数内蔵。
• ノイズ・リダクションを含め最大4種のエフェクトを同時に使用可能。
• アンブやエフェクトを販使したサウンドをプログラムとして、8プログラム(2バンク×4チャンネル)に保存が可能。保存したプログラムはトップ・パネルのスイッチや、オプション（別売）のフット・スイッチで、演奏中にも簡単に切り替えが可能。
• 著名ギタリストの演奏するヒット曲の音色を再現したソング・プリセットを含むプリセット・プログラムを各アンプ・モデルにつき3種類用意。
• ノブが指している物理的な位置が、そのままサウンドに反映され通常のギター・アンプのように使用できるマニュアル・モードも装備。
• オート・チューナーを内蔵し、INPUT 端子に接続したギターのチューニングが可能。
• AUX IN 端子を装備し、オーディオ・プレイヤーなどを接続して、ギターと同時に使用が可能。

電源コードの接続について

感電と機器の損傷を防ぐために、アース接続を確実に行ってください。

▲ 電源は必ずAC 100V を使用してください。

接地極付きコンセントに接続する場合

接地極付きコンセントに電源コードのプラグをそのまま差し込んでください。

接地極付きコンセント インピニダ

電源コード

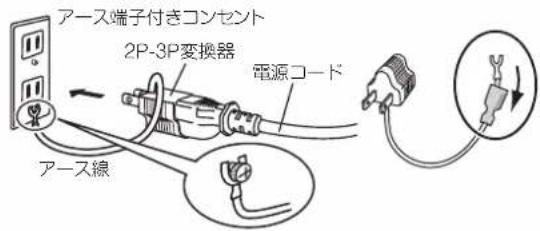

アース端子付きコンセントに接続する場合

電源コードのプラグに、2P-3P 変換器を取り付けます。そして、コンセントのアース端子にアース線を接続し、2P-3P 変換器のプラグを差し込みます。

アース接続は、コンセントにプラグを差し込む前に行ってください。また、アース接続を外すときは、コンセントからプラグを抜いてから行ってください。 2P-3P 変換器のアース線の U 字端子にカバーが付いている場合は、カバーをはずして使用してください。

アース端子付きコンセント 2P-3P変換器 電源コード アース線

各部の名称と機能

トップ・パネル

ブリセット・プログラム・モードまたはマニュ PROGARAM・モードにます。

PRESET PROGRAMSボタンを押すと、プリセット・プログラム・モードになり、押すたびにプリセットA(緑)、B(黄緑)、C(赤)と切り替わります。PRESET PROGRAMSボタンを1秒以上押し続けると、マニュアル・モードに切り替わります (57ページの「3つのモードについて」)。

AMP MODELS ノブ

アンプモデルを選択します。選んだアンプ・モデルによって、ゲインストロード、ドバン・コントロールの特性や回路上の配置が切り替わります。

また、真空管セクションとノイズ・リダクシアンブ・モデル毎の標準設定に切り替わります。プリセット・プログラム・モードのときは、プリセット・プログラムを呼び出します。

AMP MODELS

BRIT 300 VOY AGNSTE EXAM BRIT OR MKU BTQ OD. -DOUBLE REC VOX AC30 • (H) • USER A

WID 4x設定がUSER B

DELUXE CL * * USER C

Tip USERA 、B、C には、エディター／ライブラリアン・ソフトウェアを使ってカスタマイズしたアンプ・モデルを記憶させることができます。

GAINノブ

選択したアンブ・モデルのブリアンブ・ゲインを調節しませ

設定によって、プリアンプ部の歪み量が変化します。

GAIN

TREBLE、MIDDLE、BASS ノブ

高音、中音、低音の音色を調節します。選択したアンプ・モデルによって、異なった音色変化になります。

Tip エディター / ライブラリアン・ソフトウェアを使うと、より詳細な音色調節ができます。

TREBLE

MIDDLE

BASS

VOLUME ノブ

ブリアンプからパワーアンプに出力するボリュームを調節します。この設定によってパワーアンプ部の歪み量が変化します。

パワーアンプ部の歪み量は、GAINノブによっても変化します。設定によっては、ほとんど歪まなくなります。

c. POWER LEVELノブ

パワーアンプ部の歪みを保ちながら、パワーアンプの出力レベ由を調節します。

パワー・レベルの設定はプログラムには保存されません。

Tip ヘッドホン端子 (p. 56) 接続時には、ヘッドホン端子からの出力レベルを調節します。ただ (p. 56) からの入力音には効きません。

VOLUME

POWER LEVEL

IN端子

d. USER PROGRAMS セクション

FOOT SW端子

オプション（別売）のフット・スイッチ（VOX VFS5）を接続します。FOOT SW フット・スイッチの使い方は、フット・スイッチ（VOX VFS5）を使う（p.59）を参照してください。

フット・スイッチの接続、取り外しは電源オフの状態で行なってください。電源オンのまま抜き差しすると、誤動作や故障の原因となります。

BANKボタン、チャンネル・ボタン (CH1、CH2、CH3、CH4)

ユーザー・プログラムを選択します（ユーザー・プログラム：モード）。BAKCH2CH3CH4 チャンネル・バンクを選択し、チャンネルボタンでバンク内のチャンネル（プログラム） USER PROGRAMS HOLD:WRITE

を選択します(57ページの「3つのモードについて」)。また、新しいプログラムを保存するときにも使用します(58ページの「プログラムを保存する」)。

チューナー機能がオンのときは、チューニングの状態が示されます（58ページの「チューナーを使う」）。

USB 端子

市販の USB ケーブルでコンピューターなどと接続します。

e. EFFECTS セクション

エフェクト・セレクト・ボタン (PEDAL1、PEDAL 2、REVERB) エフェクト・タイプLED

エフェクトの調節をしたり、エフェクトエタエイトプセをク切・点タン替えます。消灯または点灯しているエフェクト・セレクト・ボタンを押すと、押したボタンが点滅に切り替

わり、エディット対象として選択され タン、VALUE 1/2 ノブを使って となっているエフェクトの調節をしま 点滅しているときにエフェクト・セレ すと、エフェクト・タイプが切り合わせます。選択中

のタイプはエフェクト・タイプ LED が点灯し示します。エフェクト・セレクト・ボタンを長押しすると消灯し、エフェクトがオフになります。チューナー機能がオンのときは、エフェクト・セレクト・ボタンにチューニングの状態が示されます（58ページの「チューナーを使う」）。

Tip 使用していないエフェクトのボタンは消灯します。

Tip エディター / ライブラリアン・ソフトウェアを使うと、より詳細なエフェクトの調節ができます。

TAP ボタン

エフェクトのモジュレーション・スピードやデイプ TAP.タイムを定します。T AP ボタンを 2 回押した間窺がスピード / タイムとして設定されます。設定したスピード/タイムに合わせて TAP ボタンが点滅します。

Tip 曲のテンポにあった正確なスピード/ タイムを設定するには、曲の拍子にあわせてTAPボタンを数回押してください。

TAPボタンを1秒以上押し続けると、すべてのエフェクトがバイパスされ、チューナー機能がオンになります（58ページの「チューナーを使う」）。

VALUE 1ノブ、VALUE 2ノブ

エフェクトのパラメーターを調節をしチューナー機能がオンのときは、VALUE1ノブでノイズ・リダクションのかかわ具合を調節します。

エフェクトによってパラメーターの(60ページの「アンプ・モデル、各種エフェクト・タイプについて」)。

Tip エディター / ライブラリアン・ソフトウェアを使うと、より詳細な音色調節ができます。

f. AUX IN端子

使用するオーディオ機器のアナログ音声出力を接続します。オーディオ・プレイヤーなどを接続して再生し、曲に合わせて演奏する場合に便利です。

ヘッドホン端子使用時の音量は、接続機器側で調節してください。

g. ヘッドホン端子

ミキサーやレコーディング機器などへ直接出力するときや、ヘッドホンを使用する場合にこの端子に接続します。この端子から出力される信号は、パワーアンプの直前から取り出し、ギター・アンプのキャピネット特性が付加されます。

この端子に接続すると、内蔵スピーカーから音は出ません。 ヘッドホン端子には、必ずステレオ・プラグを接続してください。

h. 真空管セクション

Tip アンプ・モデルを変更すると、真空管セクションの設定がアンプ毎の標準設定に初期化されます。

BIAS SHIFT ボタン

真空管のバイアス調整をします。真空管の動作点が変わるため、歪みの質が変化します。BIAS SHIFT ボタンを押すたびに、ボタンが消灯→緑→赤と切り替わります。

消灯: 標準的なバイアス電圧でアンプを動作させます。 緑（COLD）： バイアス電圧を深くし、一音一音をクリアに聴かせ、独特なサステインが得られます。 赤（HOT）： バイアス電圧を浅くし、クランチをよりダイナミックに表現することが可能です。

CLASSボタン

パワーアンプ部の動作の切り替えを行います。CLASSボタンを押すたびに、ボタンが緑→赤と切り替わります。

CLASS

GRN:A

RED:A/B

□

緑（A）：A級で動作し、素直で直感的な応答になります。

赤（AB）： AB級で動作し、コンプレッションとクロスオーバー歪みによる独特なニュアンスとなります。

CLASS A/ABの設定は、ヘッドホン端子からの出力音には無効です。

真空管

真空管は衝撃を受けると割れることがあります。真空管が割れた場合は修理をご依頼ください（66ページの「保証規定（必ずお（67ページの「アフターサービス」）。

リア・パネル

電源コードは本機に接続してから、コンセントに差し込んでください。

3つのモードについて

プリセット・プログラム・モード(プリセット・プログラムの呼出し)

プリセット・プログラム・モードのとき、AMP MODELS ノブによって、プリセット・プログラムが呼び出されます。このときGAIN、TREBLE、MIDDLE、BASS、VOLUMEやエフェクトなどの設定が自動的に切り替わります。各アンプ・モデルにプログラムされたヒット曲は、誉末の表を参照ください。

プリセット・プログラム・モードへの切り替え

PRESE Programボタンを押すと、プリセット・プログラム・モードに切り替わり、ボタンが点灯します。

プリセット・プログラムの呼出し

PRESET PROGRAMSボタンが点灯している状態で、AMP MODELSノブを操作します。トップ・パネル上のノブの位置に関係無く、各アンプ・モデルことに設定されたプリセット・プログラムが呼び出されます。

プリセット・プログラム・モードで、PRESET PROGRAMS ボタンを押す度にプリセット・プログラムA、B、Cが切り替わり、ボタンの点灯色が緑、黄緑、赤と変わります。

マニュアル・モード

本機がマニュアル・モードのときは、通常のギター・アンプと同じ動作になります。つまり、アンプ・セクションのすべてのセレクターやノブの位置がそのままサウンドに反映されます。

マニュアル・モードへの切り替え

PRESET PROGRAMSボタンを1秒以上押し続けると、PRESET PROGRAMS、BANK、チャンネル・ボタンが消灯し、マニュアル・モードに切り替わります。

マニュアル・モードでは、ノブの位置によって確定しないパラメーター（エフェクト、ノイズ・リダクション、真空管セクションの設定など）を変更すると、その設定は自動的に保存されます。次回マニュアル・モードに入ったときには、その設定が呼び出されます。

ユーザー・プログラム・モード(ユーザー・プログラムの呼び出し)

ユーザー・プログラム・モードでは、BANKボタン、チャンネル・ボタンを押すことによって、バンクの各チャンネルごとに保存されているプログラムが呼び出され、アンプやエフェクトのすべてのパラメーターが自動的に切り替わります。

ユーザー・プログラム・モードへの切り替え

BANK ボタンまたはチャンネル・ボタンを押すと、BANK とチャンネル・ボタンが点灯し、ユーザー・プログラム・モードに切り替わります。

ユーザー・プログラムの呼び出し

チャンネル・ボタンを押すと、チャンネルが切り替わり、各チャンネルに設定されているプログラムが呼び出されます。BANK ボタンを押すと、バンクが切り替わり、元のバンクで選択されていた同じ番号のチャンネルが呼び出されます。

Tip オプション（別売）のフット・スイッチ（VOX VFS5）を接続して使用すると、足元でバンク/チャンネルを切り替えることができます。詳しくはフット・スイッチ（VOX VFS 5）を使う（p.59）を参照してください。

プログラムを保存する

パネル上のノブやボタンを操作して好みの音色が仕上がったら、ユーザー・プログラムとし保存(ライト)します。

Tip 同じバンク内のチャンネルに保存する場合は、手順 3 から操作を行ないます。

1. BANKボタンを0.5秒以上押し続けます。BANKボタンが点滅します。

2. BANKボタンを押して保存先のバンクを選びます。

Tip 保存をキャンセルする場合は、ここで TAP ボタンを押します。BANK ボタンの点滅が停止し、元のモードに戻ります。

1. 保存先のチャンネル・ボタンを2秒以上（ボタンの点滅が点灯に変わるまで）押し続けます。これでプログラムがチャンネルに保存され、保存先のバンクとチャンネルに切り替えります。

プログラムは上書き保存されます。手順 3 で選んだチャンネルの元のプログラムは消去されます。

エフェクト・バイパスの設定やPOWER LEVEL の設定は、プログラムには保存されません。

プリセット・プログラム・モードやユーザー・プログラム・モードで音作りをしている場合は、保存しないで他のプログラムやマニュアル・モードに切り替えたり、電源を切ると、音作りをしていた内容は消えてしまいます。

工場出荷時の状態に戻すには

本機のすべての設定を工場出荷時の状態に初期化する方法を説明します。

この操作を完了すると、チャンネルに保存してあったプログラムや、エディターノ ライブラリアン・ソフトウェアから登録したカスタム・アンプ設定など、すべての設定が初期化されます。

1. 電源を一旦オフにします。

2. CH1、CH 4 の 2 つのボタンを抑しながら電源をオンにします。BANK ボタン、チャンネル・ボタンが点滅し始めたら、押していたボタンを離します。

Tip 初期化の作業を中止するときは、ここでTAPボタンを押します。

1. BANKボタンを2秒以上（ボタンの点滅が点灯に変わるまで）押し続けます。 BANKボタンとチャンネル・ボタンが点滅から点灯に変り、初期化が始まります。 1～2 秒ほどで初期化が完了し、ブリセット・プログラム・モードに切り替わります。

初期化中は、絶対に電源をオフにしないでください。

チューナーを使う

内蔵のチューナー機能を使って、INPUT 端子に接続したギターをチューニングすることができます。

1. TAPボタンを1秒以上押し続けます。 ノイズ・リダクション以外のすべてのエフェクトがバイパスになり、チューナー機能がオンになります。

PEDAL1 COMP CHORUS OVERDRIVE DISTORTION PEDAL2 FLANGER PHASER TREMOLO DELAY REVERB ROOM SPRING HALL PLATE TAP HOLD: TUNER/BYPASS EFFECTS

1. ギターを単音で鳴らします。

他の弦が鳴らないように注意して弾いてください。

1. BANK、チャンネル・ボタン（CH4）の5つのボタンの内、弾いた弦対応するボタンが点灯するように大まかにチューニングします。

1. エ フェクト・セレク トボタンの表示を □▶ □◀ 高い方にずれているとき

見ながらギターを正確にチューニングします。

1. TAP ポタンを押すと、チューナー機能がオフにバイパスが解除されます。

少し高い方にずれているとき

チューニングが合っているとき

少し低い方にずれているとき

低い方にずれているとき

フット・スイッチ（VOX VFS5）を使う

オプション（別売）のフット・スイッチ VOX VFS5 を 本 FOOT SW 端子に接続すると、バンクやチャンネルの切り替え、エフェクトのオン/オフなどを足元でコントロールすることか

BANK CN1 CN2 CN3 VOX CN4 VFX

▲ FOOT SW端子への接続や取り外しは、電源オフの状態で行なってください。電源オンのまま抜き差しすると、誤動作や故障の原因となります。
複数のスイッチを同時に押さないでください。誤動作する場合があります。

ユーザー・プログラム・モードでの動作

バンク、チャンネルの切り替え(BANK、CH1～4スイッチ)

VFS5のスイッチを押すと、バンクとチャンネルが切り替わります。

プリセット・プログラム・モード、またはマニュアル・モードでVFS5のスイッチを抑しても、ユーザー・プログラム・モードには切り替わりません。また、VFS5のCH 1～4スイッチを押し続けてもプログラムは保存されません。
トップ・パネルの操作は、VFS5のLEDには反映されません。

タップ操作によるスピード / タイム設定 (CH 1 \~ 4 スイッチ)

選択されているチャンネルと同じ番号のスイッチを押すと、PEDAL2エフェクトのスピードやタイムを設定できます。2 回押した間隔がスピードやタイムとして設定されます。

VFS5 の動作設定

選択されているチャンネルと同じ番号のスイッチを3秒以上押し続けると、エフェクト・セレクト・ボタンが一瞬点滅し、プリセット・プラグラム・モード、マニュアル・モード時と同じ動作となります。元の動作に戻すには、CH3スイッチを3秒以上押し続けます(BANKボタン、チャンネル・ボタンが一瞬点滅)。

プリセット・プログラム・モード、マニュアル・モードでの動作

タップ操作によるスピード / タイム設定 (CH 3 スイッチ)

VFS5のCH3スイッチを押すと、PEDAL2エフェクトのスピードやタイムを設定できます。2 回押した間隔がスピードやタイムとして設定されます。

各エフェクトのオン/オフ(CH1、2、4スイッチ)

VFS 5 の CH1、2、4 スイッチを押すと、それぞれ PEDAL1、PEDAL 2、REVE エフェクトのオンとオフを切り替えることができます。

コンピューターとの USB 接続

市販の USBケーブルで木機とコンピューターを接続し、専用のエディター / ライブラリアン・ソフトウェアを使うことにより、プログラムの管理やアンプ / エフェクトの詳細な調節(カスタマイズ)をすることができます。

また、市販のUSBカメラ・アダブタ(Apple社製)を使用すると、iOS機器(iPad、iPhone)と接続することができます。

Tip コンピューターでエディター/ライブラリアン・ソフトウェアを使用するには、USB-MIDIドライバーをインストールしてください。ドライバーやソフトウェアは、VOXウェブサイトwww.voxamps.jp）から最新版をダウンロート使いください。
Tip 専用のエディター/ライブ ラリアン・ソフト ウェアの取り扱じウェアに付属しているドキュメントをご覧ください。

アンプ・モデル、各種エフェクト・タ

ここでは、アンプ・モデル、そして PEDAL 1エフェクト、PEDAL2 エフェクト、バーブ・エフェクトの各種エフェクト・タイプとノイズ・リダクションについて説明します。

アンプやエフェクターの設定によって、不自然な歪みが発生する場合があります。その場合は、アンプやエフェクトのパラメーターを調節してください。
エディタ / ライブラリアン・ソフトウェアからパネルには無いパラメーターを変更すると、元のアンプ・モデルやエフェクト・タイプとはかけ離れた音色になることがあります。

アンプ・モデル

Tip エディター / ライブラリアン・ソフトウェアを使用すると、下記に記載したよりも多くのアンプ・モデルから選択して使用したり、USER A/B/Cに好みのアンプ・モデルを登録することができます。
Tip 工場出荷時には、USER A/B/Cにそれぞれ BOUTIQUE CL/BRIT 1959/BOUTIQUE METALが登録されています。

1. DELUXE CL

60年代に発売以降、ブラック・フェイスの愛称で多くのギタリストから愛されている、2チャンネル、22Wのコンボ・アンプです。パワー・アンプ部には6V6を搭載しチューブ・リバーブによる温かみのある音色が特徴です。本機では“Vibrato”チャンネルを採用しました。

2. TWEED 4x10

もともとベース・ギター用に設計された1959年製4×10"コンポ・アンプをモデリングしました。スムーズで抜けのよいオーバードライブ・サウンドで、ピッキングの強弱やギターのボリュームに敏感に反応します。

3. VOX AC30

AC30ノーマル・チャンネルのモデリングです。豊かな中域とアルニコ・ブルー・スピーカーのクリアな高域が魅力的なクリーン・サウントを生み出します

4. BOUTIQUE OD (BTQ OD)

完全受注生産されるオーバードライブ・スペシャルと名付けられた、高級アンプのオーバードライブ・チャンネルをモデリングしました。GAINコントロールを上げたときの素晴らしいサスティーンは、スムーズでソウルフルです。

5. VOX AC30TB

1964年以降の「トップ・ブースト」回路を標準仕様として搭載したAC 30のモデリングです。スムーズかつ繊細なトップ・エンドを持ち、威脅のある野太いオーバードライブや、豊かで華やかなクリーン・サウンドを生み出します。

6. BRIT 800

1983 年、UK 製 100Wマスター・ボリューム付きシングル・チャンネルのヘッドをモデリングしました。ゲイン・コントロールをフルアップすると、80 年代を制限した、うなるような太いハードロックやヘビーメタルサウンドが得ら

7. BRIT OR MKII

モデルとなった鮮やかな色の英国製100Wのヘッドの最大の特徴は、独立した2つのチャンネルと真空管駆動のスプリング・リバーブです。クラシック・ロックやブルースに絶好の特徴的な英国風クランチから、ハードロックやメタルに最適なモダン・ハイゲイン・サウンドまで、あらゆる音を生み出します。

8. DOUBLE REC

猛獣のこときハイゲイン・アンプの、モダン・ハイゲイン・チャンネルをモデリングしました。深く、ルーズなローエンド、きらめく高域、モンスターのようなゲインは、できるだけ低くチューニングしたギターや7弦ギターを振るったメタル・アクトに最適です。

9. USER A [BOUTIQUE CL]

完全受注生産されるオーバードライブ・スペシャルと名付けられた、高級アンプのクリーン・チャンネルをモデリングしました。丸みのある美しい低域、立ち上がりのミッド・レンジのアタック、甘美なトラブル音は、シングル・コイル・ビッグす。

10. USER B [BRIT 1959]

60年代初期にイングランドで、ハンド・ワイヤリングによって作られたブル・チャンネルをモデリングしました。この100W出力のアンプの音量を一杯に上げると、ロックン・ロール・サウンドとして永遠に変わらないクランチを生み出します。

11. USER C [BOUTIQUE METAL]

f0OWのドイツ製4チャンネル・アンプ・ヘッドより放出される破壊的なハイゲイン・サウンドをモデリングしました。本機では、ドロップ D・メタル・チューニングでプレイしたときに、驚くべきタイトさをもたらす “Heavy” チャンネルをチョイスしました。

PEDAL1エフェクト

1. COMP

クリーンでパーカッシブかつメローなサスティーンが得られるコンプレッサーのモデリングです。

ノブ パラメーター 効果
VALUE 1	SENS	感度を調節。右に回すほどコンスティーンの量が増加。
VALUE 2	LEVEL 出力レベルを調節。

2. CHORUS

スタンダードの豊かなアナログ・コーラス・ユニットのモデリングです。

ボタン / ノブ	パラメーター	効果
TAP	SPEED	モジュレーションのスピードを調節。
VALUE 1	SPEED	モジュレーションのスピードを調節。
VALUE 2	DEPTH	モジュレーションの深さを調節。

3. OVERDRIVE

緑色のボックスに入ったオーバードライブ・ペダルをモデリングしたもので、その作り出すサウンドの温かみが何とも言えず素晴らしいため、伝統のクラシックなエフェクトとなっています。

ノブ バラメーター 効果
VALUE 1	GAIN	歪み(ブースト)の量を調節。
VALUE 2	TONE 音色を調節。

4. DISTORTION

日本製のオレンジ色のボックスに入った、クラシックなディストーションです。

ノブ パラメーター 効果
VALUE 1	GAIN	企み(ブースト)の量を調節。
VALUE 2	TONE 音色を調節。

PEDAL2エフェクト

1. FLANGER

「両手タッピングのゴッドファーザー」と多くの人が崇める現代の有名ギタリストを生んだ、真にクラシックなアナログ・フランジャーのモデリングです。

ボタン / ノザ	パラメーター	効果
TAPVALUE 1	SPEED	モジュレーションのスピードを調節。
	SPEED	モジュレーションのスピードを調節。
VALUE 2	DEPTH	モジュレーションの深さを調節。

2. PHASER

バナナ色のボックスに入った人気の高いアナログ・フェイザーのモデリングです。

ボタン / ノザ	パラメーター	効果
TAP	SPEED	モジュレーションのスピードを調節。
VALUE 1	SPEED	モジュレーションのスピードを調節。
VALUE 2	RESONANCE	レゾナンスの量を調節。

3. TREMOLO

US 製コンボアンプに搭載されている評判の高いトレモロ回路のモデリングです。

ボタン / ノブ	パラメーター	効果
TAP	SPEED	トレモロのスピードを調節。
VALUE 1	SPEED	トレモロのスピードを調節。
VALUE 2	DEPTH	トレモロの深さを調節。

4. DELAY

評判の高いアナログ・テープ・エコーのモデリングです。もともとエコーは再生ヘッドで作られ、ディレイ・タイムはモーターのスピードを変化させて設定します。

ボタン / ノブ	パラメーター	効果
TAP	TIME	ディレイ・タイムを調節。
VALUE 1	LEVEL	ディレイ音のミックス量を調節。
VALUE 2	FEEDBACK	フィードバックの量を調節。

REVERBエフェクト

VALUE 1でリバーブ音のミックス量を、VALUE 2でリバーブの持続時間を設定します。

1. ROOM

初期反射音を多く含む、一般的な部屋のリバーブ・タイプです。

2. SPRING

ギター・アンプ 内 蔵 のスプリング・リバーブを再 現しました。

3. HALL

エコー成分を多く含むコンサート・ホールの残響をモデリングしています。

4. PLATE

鉄板を振動させるタイプのリバーブ・ユニットのモデリングです。

ノイズ・リダクション

ノイズを抑える効果を設定します。

アンプやエフェクトと同様にノイズ・リダクションもプログラムごとに設定します。ブリセット・プログラム・モードやユーザー・プログラム・モードのとき、保存しないで他のプログラムやマニュアル・モードに切り替えたり、電源を切ると変更した内容は消えてしまいます。

アンプ・モデルを変更すると、ノイズ・リダクションの設定がアンプごとの標準設定に初期化されます。

1. TAPボタンを長押しして、エフェクトをバイパス状態にします(チューナー機能オン)。

2. VALUE1ノブを回してノイズ・リダクションの感度を調節します。右に回すほど、ノイズを抑える効果が強くなります。左に回しきると、ノイズ・リダクションがオフになり効果がなくなります。

使用するギターによっては、ノイズ・リダクションの感度を上げ過ぎると、音が途 切 れることが あります。

1. TAP ボタンを押してバイパス解除します。

ノイズ・リダクションのグローバル設定

ノイズの量は、使用するギターや電源、その他の外的要因によって増減します。使用環境が変わったときは、プログラムことに設定した感度の違いを保ったまま、全体的な調整を行うことができます。

ノイズ・リダクションがオフになっているプログラムに対しては、ここでの設定は無効です。

1. TAP ボタンを押しながら電源を入れます。

エフェクト・セレクト・ボタンに現在の設定が表示されます。

1. TAP ボタンを押すか、VALUE1ノブを回して設定を変更します。

2. 数秒間操作しないで待ちます。 設定を終了し、自動的に通常の動作に移ります。

おもな仕様

アンプ・モデル数: 11(エディター/ライブラリアンソフウェア使用時は20)

エ フ エクト 数

PEDAL1タイプ:4

PEDAL2タイプ:4

リバー ブタイプ: 4

ノイズリダクション: 1

プログラム数

プリセット: 33(エディター/ライブラリアン・ソフトウェア使用時は60)

ユーザー: 8(2バンク×4チャンネル)

入出力端子: INPUT端子、AUX IN端子、ヘッドホン端子、FOOT SW

端子、USB 三二 B 端子

パワーアンプ出力: 最大約100W RMS (3Ω)

スピーカー: 12インチ(3Ω)

信号处理

A/D 变换: 24bit

D/A变换: 24bit

電源: AC100V、50/60Hz

消費電力 68W

外形寸法(幅×奥 行き×高さ):

580 × 267 × 489mm

質量: 18.9 kg

付属品: 電源コード、取扱説明書

別売オプション: フット・スイッチ(VOX VFS5)

※ 仕様および外観は、改良のため予告無く変更することがあります。

データについて

操作ミスなどにより万一異常な動作をしたときに、メモリー内容が消えてしまうことがあります。大切なデータは、あらかじめコンピューターまたはiOS 機器へセーブしておいてください。データの消失による損害については、当社は一切の責任を負いかねますのでご了承ください。

本保証書は、保証期間中に本製品を保証するもので、付属品類（ヘッドホンなど）は保証の対象になりません。保証期間内に本製品が故障した場合は、保証規定によって無償修理いたします。

1. 本保証書の有効期間はお買い上げ日より1か年です。
2. 次の修理等は保証期間内であっても有償となります。

・消耗部品（電池、スピーカー、真空管、フェーダーなど）の交換。
・お取扱い方法が不適当のために生じた故障。
・天災（火災、浸水等）によって生じた故障。
故障の原因が本製品以外の他の機器にある場合。
不当な改造、調整、部品交換などにより生じた故障または損傷。
・保証書にお買い上げ日、販売店名が未記入の場合、または字句が書き替えられている場合。
・本保証書の提示がない場合。

尚、当社が修理した部分が再度故障した場合は、保証期間外であっても、修理した日より3か月以内に限り無償修理いたします。

1. 本保証書は日本国内においてのみ有効です。
   This warranty is valid only in Japan.
2. お客様が保証期間中に移転された場合でも、保証は引き続きお使いいただけます。詳しくは、お客様相談窓口までお問い合わせください。
3. 修理、運送費用が製品の価格より高くなることがありますので、あらかじめお客様相談窓口へご相談ください。発送にかかる費用は、お客様の負担とさせていただきます。
4. 修理中の代替品、商品の貸し出し等は、いかなる場合においても一切行っておりません。

本製品の故障、または使用上生じたお客様の直接、間接の損害につきましては、弊社は一切の責任を負いかねますのでご了承ください。

本保証書は、保証規定により無償修理をお約束するためのもので、これよりお客様の法律上の権利を制限するものではありません。

■お願い

1. 保証書に販売年月日等の記入がない場合は無効となります。記入できないときは、お買い上げ年月日を証明できる領収書等と一緒に保管してください。
2. 保証言は再発行致しませんので、紛失しないように大切に保管してください。

保証書

VOX VT100X

本保証書は、保証規定により無償修理をお約束するものです。

お買い上げ日

年 月 日

販売店名

アフターサービス

■保証書

本製品には、保証書が添付されています。

お買い求めの際に、販売店が所定事項を記入いたしますので、「お買い上げ日」、「販売店」等の記入をご確認ください。記入がないものは無効となります。

なお、保証書は再発行致しませんので、紛失しないように大切に保管してください。

■保証期間

お買い上げいただいた日より一年間です。

■保証期間中の修理

保証規定に基づいて修理いたします。詳しくは保証書をご覧ください。

本製品と共に保証書を必ずご持参の上、修理を依頼してください。

■保証期間経過後の修理

修理することによって性能が維持できる場合は、お客様のご要望により、有料で修理させていただきます。ただし、補修用性能部品（電子回路などのように機能維持のために必要な部品）の入手が困難な場合は、修理をお受けすることができませんのでご了承ください。また、外装部品（パネルなど）の修理、交換は、類似の代替品を使用することもありますので、あらかじめお客様相談窓口へお問い合わせください。

■修理を依頼される前に

故障かな？とお思いになったら、まず取扱説明書をよくお読みのうえ、もう一度ご確認ください。

それでも異常があるときは、お客様相談窓口へお問い合わせください。

■修理時のお願い

修理に出す際は、輸送時の損傷等を防ぐため、ご購入されたときの箱と梱包材をご使用ください。

■ ご質問、ご相談について

修理、商品のお取り扱いについてのご質問、ご相談は、お客様相談窓口へお問い合わせください。

WARNING!

この英文は日本国内で購入された外国人のお客様のための注意事項です

お客様相談窓口 0570-666-569

受付時間: 月曜～金曜 10:00～17:00（祝祭日、窓口休業日を除く）

※ PHS等一部の電話ではご利用できません。固定電話または携帯電話からおかけください。

サービス・センター：〒168-0073 東京都杉並区下高井戸1-15-12

輸入販売元：KORG Import Division 〒206-0812 東京都稲城市矢野口4015-2 www.korg.co.jp/KID/

VOX AMPLIFICATION LTD.

1 Harrison Close, Knowlhill, Milton Keynes, MK5 8PA, UK

www.voxamps.com/
