| 製品タイプ | P2メモリーカードリーダー（シングルスロット） |
| ブランド | パナソニック |
| モデル | AJPCD2G (AJ-PCD2G) |
| 寸法 (幅×高さ×奥行き) | 97 mm × 25.5 mm × 113 mm |
| 重量 | 200 g (本体のみ) |
| 電源 | 5 V DC (USBバスパワー、USBケーブル2本必要) |
| 消費電力 | 0.5 A |
| インターフェース | USB 2.0 (Hi-Speed) |
| 対応カードフォーマット | P2カード (PC Card Type II / CardBus) |
| スロット数 | 1 |
| 対応OS | Windows XP/Vista/7 (32/64ビット), Mac OS X 10.5/10.6 |
| 動作温度 | 0 °C ～ 40 °C |
| 動作湿度 | 10 % ～ 85 % (結露なきこと) |
| 主な機能 | P2カードへのP2コンテンツの読み書き、高速転送、直接編集 |
| 付属品 | USBケーブル2本 (1.0 m)、CD-ROM1枚 (ドライバーとマニュアル) |
| メンテナンスとお手入れ | 湿気にさらさないでください。乾いた布で拭いてください。溶剤は使用しないでください。 |
| 安全上の注意 | 筐体を開けないでください。湿気や熱源を避けてください。推奨アクセサリーのみを使用してください。 |
| 部品と修理 | 修理は資格のある担当者に依頼してください。紛失したUSBケーブルは、1.0 m以下のUSB 2.0ケーブルで代用できます。 |
| 一般情報 | フィールドワーク用のポータブルリーダー。USBバスパワー（ケーブル2本）。縦置きでの使用は避けてください。 |
よくある質問 - AJPCD2G PANASONIC
ユーザーの質問 AJPCD2G PANASONIC
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード メモリーカードリーダー 無料でPDF形式で！マニュアルを見つける AJPCD2G - PANASONIC 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 AJPCD2G ブランド PANASONIC.
使用説明書 AJPCD2G PANASONIC
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。
● 取扱説明書をよくお読みのうえ、正しく安全にお使いください。
● ご使用前に「安全上のご注意」（J-2 ～ J-3 ページ）を必ずお読みください。
● 保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。
保証書別添付
製造番号は、品質管理上重要なものです。製品本体と保証書の製造番号をお確かめください。
WARNING:

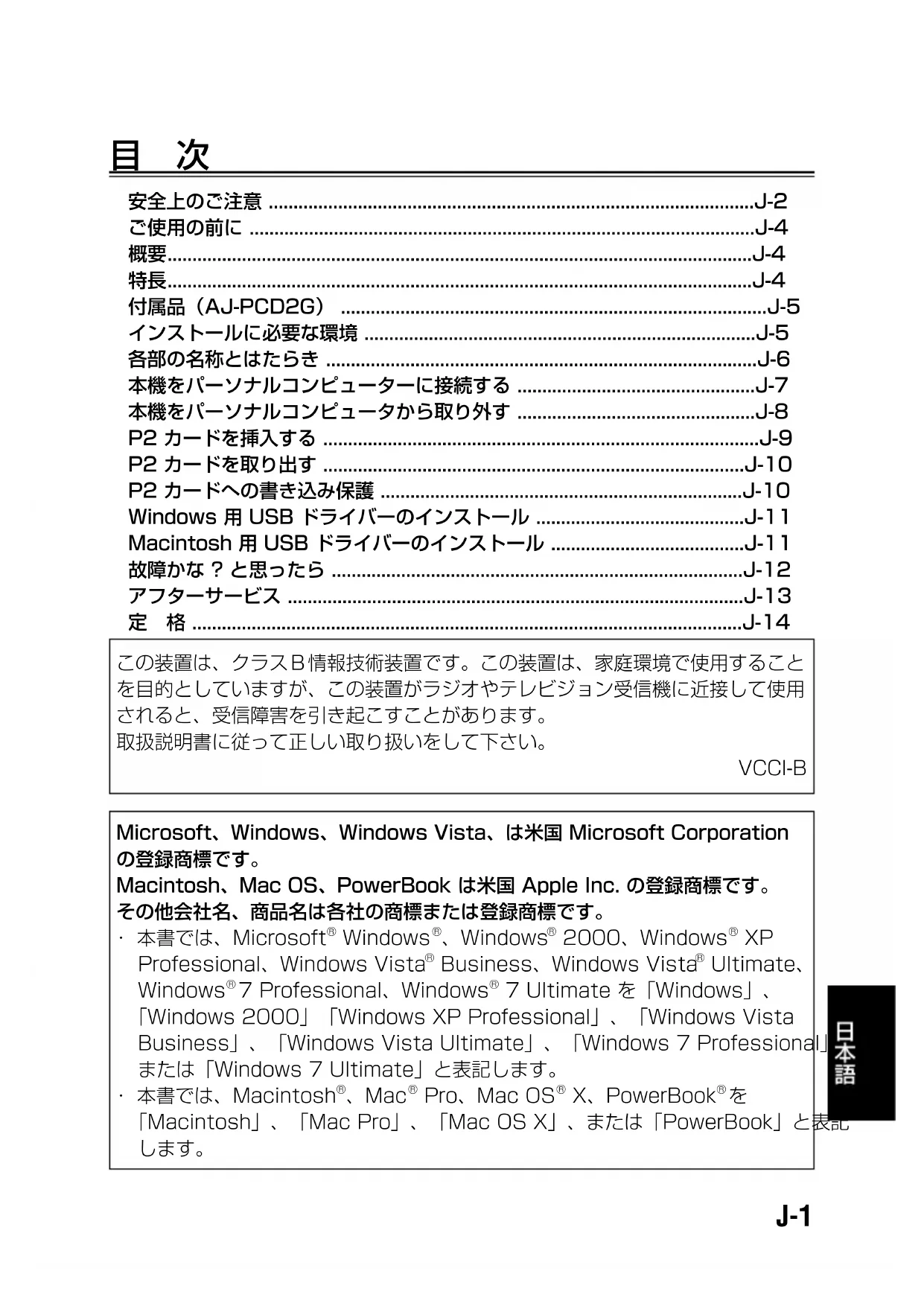

インストールに必要な環境 ......J-5
各部の名称とはたらき ......J-6
本機をパーソナルコンピューターに接続する……J-7
本機をパーソナルコンピュータから取り外す ......J-8
P2 カードを挿入する ......J-9
P2 カードを取り出す ......J-10
P2 カードへの書き込み保護 ......J-10
Windows 用 USB ドライバーのインストール ......J-11
Macintosh 用 USB ドライバーのインストール ......J-11
故障かな？と思ったら....J-12
アフターサービス ......J-13
定格....J-14
この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。
取扱説明書に従って正しい取り扱いをして下さい。
VCCI-B
Microsoft、Windows、Windows Vista、は米国 Microsoft Corporation の登録商標です。
Macintosh、Mac OS、PowerBook は米国 Apple Inc. の登録商標です。その他会社名、商品名は各社の商標または登録商標です。
・ 本書では、Microsoft® Windows®、Windows® 2000、Windows® XP Professional、Windows Vista® Business、Windows Vista® Ultimate、Windows® 7 Professional、Windows® 7 Ultimate を「Windows」、「Windows 2000」「Windows XP Professional」、「Windows Vista Business」、「Windows Vista Ultimate」、「Windows 7 Professional」または「Windows 7 Ultimate」と表記します。
・ 本書では、Macintosh®、Mac® Pro、Mac OS® X、PowerBook®を「Macintosh」、「Mac Pro」、「Mac OS X」、または「PowerBook」と表記します。
安全上のご注意
必ずお守りください
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
警告
「死亡や重傷を負うおそれがある内容」です。
注意
「傷害を負うことや、財産の損害が発生するおそれがある内容」です。
■ お守りいただく内容を次の図記号で説明しています。
してはいけない内容です。
実行しなければならない内容です。
警告
■ 内部に金属物を入れたり、水などの液体をかけたりぬらしたりしない
(ショートや発熱により、故障の原因になります。)
⇒ 機器の上や近くに液体の入った花びんなどの容器や金属物を置かないでください。
注意
■ 本機の放熱を妨げない
[押し入れや本箱など、狭いところに入れない、テーブルクロスを掛けたり、じゅうたんや布団の上に置かない] (内部に熱がこもり、火災の原因になります。)
■ 油煙や湯気、湿気やほこりの多い場所に置かない
(火災の原因になります。)
 | ■直射日光の当たる場所や異常に温度が高くなる場所に置かない(特に真夏の車内、車のトランクの中は、想像以上に高温(約60°C以上)になります。絶対に放置しないでください。外装ケースや内部部品が劣化するほか、火災の原因になることがあります。) |
| ■本機の上に重いものを置いたり、乗ったりしない(重量で外装ケースが変形し、内部部品が破損すると、火災・故障の原因になります。) | |
| ■コードを接続した状態で移動しない(コードが引っかかってけがの原因になります。) | |
 分解禁止 | ■分解や改造をしない(使用機器を損傷することがあります。) |
 水場使用禁止 | ■水場で使用しない(使用機器を損傷することがあります。) |
 | ■飛行機内で使うときは、航空会社の指示に従う(本機が出す電磁波などにより、飛行機の計器に影響を及ぼすおそれがあります。)⇒病院などで使うときも、病院の指示に従ってください。 |
本製品に関するソフトウェア情報
本製品には、GNU General Public License（GPL）ならびに GNU Lesser General Public License（LGPL）に基づきライセンスされるソフトウェアが含まれており、お客様は、これらのソフトウェアのソースコードの入手・改変・再配布の権利があることをお知らせいたします。
GPL/LGPL の内容については、本機に付属したインストール CD に収められています。LDOC という名前のフォルダーを参照してください。（なお、原文（英文）で記載しております。）
また、ソースコードの入手については、下記のホームページをご覧ください。
http://panasonic.biz/sav/
なお、お客様が入手されたソースコードの内容等についてのお問い合わせは、ご遠慮ください。
ご使用の前に
- パーソナルコンピューターと AJ-PCD2G を接続した状態で、CD-ROM から必要なドライバーをパーソナルコンピューターにインストールしてください。
Windows 用ドライバーのインストール手順は、CD-ROM の Manuals フォルダーにあるインストールマニュアルをご参照ください。
Macintosh 用 ドライバーのインストール手順は、本書 J-11 ページの「Macintosh 用 USB ドライバーのインストール」をご参照ください。
- 本機（AJ-PCD2G）を使用中、本体が熱くなることがありますが異常ではありません。
概要
AJ-PCD2G（以降“本機”と記載）は、Windows PC または Macintosh に USB2.0 接続（2 本の USB ケーブルでのバスパワー駆動）で、P2 カード（1 枚）の P2 コンテンツを読み書きできる 1 スロットのドライブです。
本機は、P2 カード用メモリーカードカメラレコーダーで撮影したクリップデータをパーソナルコンピューター（Windows/Apple Macintosh）へ高速転送することを可能にします。
P2 カードに記録されたクリップの転送やコピー、また、ダイレクト編集をサポートします。
特長
・USB2.0 インターフェース、1 スロットの P2 カードドライブ
・軽量、小サイズ、携帯可能でノート PC とフィールドでの運用可能
- Windows/Macintosh の両 OS に対応
- AC アダプター不要の USB バスパワー駆動*1
*1: USB ケーブルは、2 本接続する必要があります。
付属品（AJ-PCD2G）
| USB ケーブル ×2 | CD-ROM ×1 |
インストールに必要な環境
本機を動作させるには、以下のホストコンピューター環境が必要です。
USB2.0 端子（× 2 以上）：
本機 1 台につき、SIGNAL 端子（データ転送 / 電源供給用）、POWER 端子（電源供給専用）の 2 つの USB2.0（Hi-Speed USB）端子が必要です。また、本機は 1 台のパーソナルコンピューターに、最大 2 台までの接続が可能です。

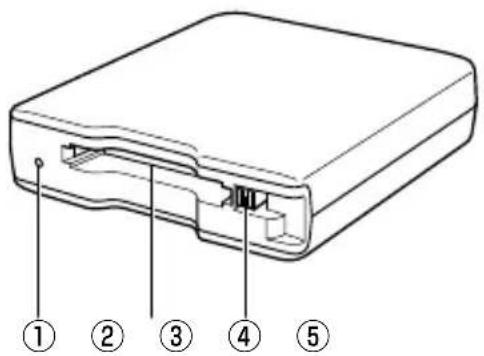

各部の名称とはたらき
P2 カードにアクセス中は、緑色に点滅します。
◆ノート：
・ ファイルが壊れたり、P2 カード故障の原因となりますので、アクセス中は P2 カードを抜かないでください。
USB2.0 端子（POWER）が接続されていない場合は、高速に点滅します。「故障かな？と思ったら」（J-12 ページ）を参照してください。
② P2 カードスロット
P2 カードを挿入します。
本機のカードスロットは P2 カード専用です。P2 カード以外では動作しません。
③ EJECT ボタン
本機から P2 カードを取り出すときに使用します。
④ USB2.0 端子（SIGNAL 端子）
USB ケーブル（付属）で、パーソナルコンピューターの USB2.0 端子と接続します。
データ転送 / 電源供給用の端子です。
⑤ USB2.0 端子 (POWER 端子)
USB ケーブル（付属）で、パーソナルコンピューターの USB2.0 端子と接続します。
電源供給専用の端子です。
◆ノート：
- 本機を立ててご使用にならないでください。誤作動や故障の原因となるおそれがあります。

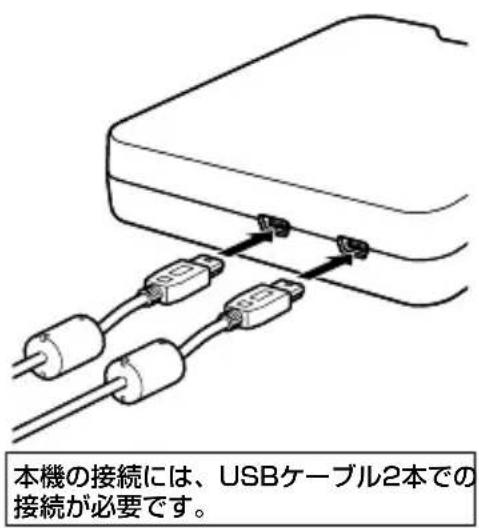

本機をパーソナルコンピューターに接続する
1 本機の USB2.0 端子（SIGNAL、POWER）それぞれに、USB ケーブル 2 本（付属）を接続する
2 USB ケーブルのそれぞれもう一方を、パーソナルコンピューターのUSB2.0 端子に接続する
アクセスインジケーターが点滅した後に消灯し、パーソナルコンピューター上にドライブレターが表示されます。
→ 「Windows 用 USB ドライバーのインストール」（J-11 ページ）参照
→ 「Macintosh 用 USB ドライバーのインストール」（J-11 ページ）参照
■ USB ケーブルについて
- USB ケーブルは、付属の 1.0m の USB ケーブルをご使用ください。万一、付属の USB ケーブルを紛失された場合は、長さ 1.0m 以内の USB ケーブル（USB2.0 規格）を 2 本ご使用ください。長さの異なる USB ケーブルを組み合わせてのご使用は、動作保証できません。
- 移動などの場合、USB ケーブルを本機に接続した状態で持ち運びしないでください。故障などの原因になります。
■ USB ケーブルの接続について
・本機の接続には、USB ケーブル 2 本での接続が必要です。
本機の USB 端子（SIGNAL）のみをパーソナルコンピューターに接続した場合、ドライブレターは表示されますが、P2 カードを挿入しても P2 カードの内容は表示できません。この時、アクセスインジケーターが約 2 秒間高速で点滅をした後に約 1 秒間消灯を繰り返します。
・本機の USB 端子（POWER）のみをパーソナルコンピューターに接続した場合、ドライブレターも表示されません。
■ USB ハブをご使用の場合
- USB ハブを使用する場合は、セルフパワー（AC アダプターで電源供給）のUSBハブを使用してください。（バスパワーのUSBハブは、動作保証できません
- USB ハブは、USB2.0（Hi-Speed USB）対応のものをご使用ください。（USB1.1 の USB ハブでは、動作保証できません。）
■ Windows XP、Vista で本機を 2 台接続する場合
本機 2 台両方の USB2.0 端子（SIGNAL）はパーソナルコンピューターの USB ポートと直接接続してください。2 台接続した状態でタスクトレイの「ハードウェアの安全な取り外し」を選択したときの表示が、2 台とも「Panasonic P2 Series USB Device」の場合はドライバーが適用されています。1 台のみが「USB 大容量記憶装置デバイス」になっている場合はドライバーが適用されておりません。この場合、インストールマニュアルに従って、再度インストールをおこなってください。再度インストールを行なっても解決しない場合は、1 台でご使用になることを推奨します。
◆ノート：
- 本機 2 台両方の USB2.0 端子（SIGNAL）を USB ハブに接続した場合、本機が認識されない、ドライバーが適用されないなどの症状が発生する場合があります。
本機をパーソナルコンピュータから取り外す
■ Windows XP、Windows Vista の場合
タスクトレイの「ハードウェアの安全な取り外し」を選択して「Panasonic P2 Series USB Device」を停止してから、USB ケーブルを 2 本とも抜いてください。
■ Windows 7 の場合
本機に P2 カードが挿入されている場合は、タスクトレイの上矢印をクリックし、「ハードウェアを安全に取り外してメディアを取り出す」を選択して「P2 drive の取り出し」を選択してから、USB ケーブルを 2 本とも抜いてください。
本機に P2 カードが挿入されていない場合は、そのまま USB ケーブルを 2 本とも抜いてください。
■ Mac OS X 10.5、Mac OS X 10.6 の場合
本機に P2 カードが挿入されている場合は、P2 カードのアイコンを「ゴミ箱」にドラッグし、P2 カードのアイコンが消えたことを確認してから、USB ケーブルを 2 本とも抜いてください。
本機に P2 カードが挿入されていない場合は、そのまま USB ケーブルを 2 本とも抜いてください。
◆ノート：
- Windows で安全な取り外しを実行後、本機を再認識させる場合は USB ケーブルを 2 本とも接続しなおしてください。

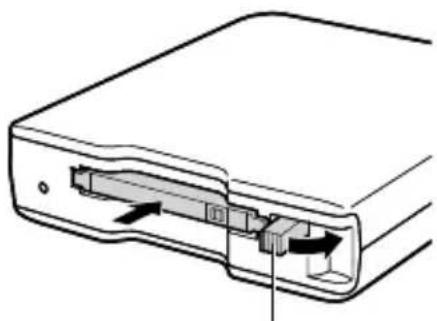

1 P2 カードを P2 カードスロットに挿入する
EJECT ボタンが飛び出す位置まで確実に挿入してください。
◆ノート：
- P2 カードは水平に挿入してください。 斜めになった状態で無理に挿入すると故障の原因になります。
- アクセス中や挿入直後に P2 カードは取り出さないでください。P2 カードの故障の原因になります
- P2 カードを挿入したまま持ち運びしないでください。本機の故障などの原因になります。
2 EJECT ボタンを矢印の方向に倒す
◆ノート：
- EJECT ボタンが飛び出したままの状態でご使用にならないでください。 EJECT ボタンの故障などの原因になります。
P2 カードを取り出す

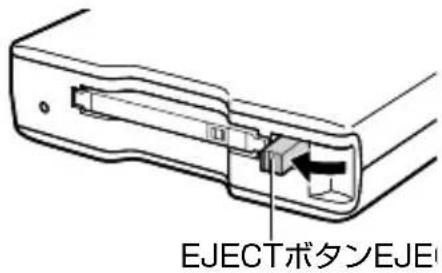

EJECT ボタンを矢印の方向に起こす


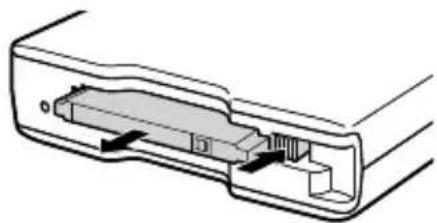

EJECTボタンEJE2 EJECT ボタンを押す
P2 カードが少し出てきますので、P2 カードを取り出すことができます。
- Macintosh で P2 カードを取り出すときは、P2 カードのアイコンを「ゴミ箱」にドラッグし、P2 カードのアイコンおよび本機のアクセスインジケーターが消えたことを確認してから、P2 カードを取り出してください。
- P2 カードのアクセス中は、P2 カードを取り出さないでください。アクセス中に P2 カードを取り出すと、本機の動作が異常になる場合があります。その場合は、USB ケーブルを 2 本とも接続しなおしてください。

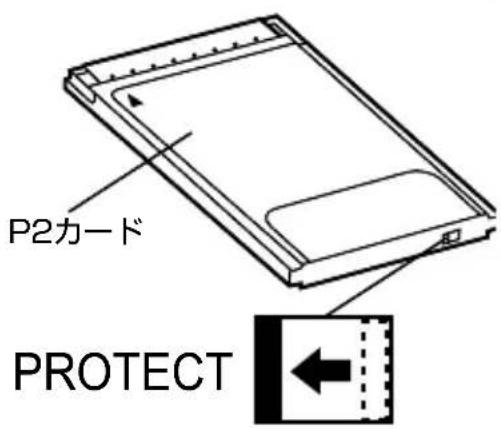

P2 カードへの書き込み保護
P2 カードにはライトプロテクトスイッチがあります。このスイッチを「PROTECT」側にすると、書き込みや消去を防止することができます。
なお、ライトプロテクトスイッチは、挿入状態のまま切り替えても機能しません。スイッチの切り替えを有効にするには、一度P2カードを取り出し、スイッチを切り替えた後、再度挿入してください。
Windows 用ドライバーのインストール手順は、CD-ROM の Manuals フォルダーにあるインストールマニュアルをご参照ください。
Macintosh 用 USB ドライバーのインストール
本ドライバーソフトは、P2 カードの内容を本機で参照するためのソフトウェアです。
下記の手順でインストールを行ってください。
1 付属の CD-ROM を挿入します。
2 CD-ROM 内の Macintosh フォルダーをダブルクリックします。
3 Mac OS X 10.5 の場合 CD-ROM 内の Leopard フォルダーをダブルクリックします。
Mac OS X 10.6 の場合
CD-ROM 内の Snow Leopard フォルダーをダブルクリックします。
4 P2Drive フォルダーをダブルクリックします。
5 P2Drive フォルダーの中にあるディスクイメージモジュール「P2DriveFamilyDriver Install.dmg」をダブルクリックします。
6 「P2DriveFamilyDriver Install.pkg」をダブルクリックします。
7 ドライバーソフトのインストールを開始しますので、インストール画面の指示に従ってインストールを行ってください。
◆ノート：
- USB ドライバーをインストールしていない場合は、十分な転送速度を得ることができません。
ドライバーに関する最新情報は、下記ウェブサイトをご覧ください。
http://panasonic.biz/sav/
■ アクセスインジケーターが高速で点滅し続けて、本機が使用できない
→ USB2.0 端子（POWER）と USB2.0 端子（SIGNAL）の両方を、付属の USB ケーブルでそれぞれパーソナルコンピューターの USB 端子に接続してください。USB2.0 端子（POWER）が接続されていない場合は、アクセスインジケーターが約 2 秒間高速で点滅をした後に約 1 秒間消灯を繰り返します。
■ 本機をパーソナルコンピューターに USB ケーブル 2 本で接続したが、パーソナルコンピューターで認識されない
→ パーソナルコンピューターの USB1.1 端子に接続している場合は、USB2.0 端子に接続してください。
→ 1.0m を超える長さの USB ケーブルを使用している場合は、付属の 1.0m の USB ケーブル 2 本で接続してください。
→ バスパワーの USB ハブを使用している場合は、セルフパワー（AC アダプターで電源供給）の USB ハブを使用してください。
■ P2 カード以外の PCMCIA Type II のカードが使用できない
→ 本機は、P2 カード専用ドライブのため、P2 カード以外の PCMCIA Type II のカードには対応していません。
■ スリープ状態、休止状態から復帰後、P2 カードにアクセスできない
→ パーソナルコンピューターによっては、スリープ状態、休止状態から復帰後、本機の P2 カードにアクセスできなくなる場合があります。その場合は、USB ケーブルを 2 本とも接続しなおしてください。
故障・修理・お取り扱い
などのご相談は、まず、
お買い上げの販売店
へ、お申し付けください。
お買い上げの販売店がご不明の場合は、当社（裏表紙）までご連絡ください。
※ 内容により、お近くの窓口をご紹介させていただく場合がございますので、ご了承ください。
■ 保証書（別添付）
お買い上げ日・販売店名などの記入を必ずお確かめのうえ、お買い上げの販売店からお受け取りください。内容をよくお読みいただいたうえ、大切に保存してください。
万一、保証期間内に故障が生じた場合には、保証書記載内容に基づき、「無料修理」させていただきます。
保証期間：お買い上げから本体 1 年間
■ 補修用性能部品の保有期間 8 年
当社は、このメモリーカードドライブの補修用性能部品を、製造打ち切り後8年保有しています。
※ 補修用性能部品とは、その製品の機能を維持するために必要な部品です。
■ 保守・点検
保守・点検は機器の機能を常に良好な状態に維持し、お客様が安心してご使用していただくためのものです。
部品の劣化、ごみ、ホコリの付着などにより突発的な故障、トラブルを未然に防ぐとともに、安定した機能、性能の維持のために、定期的な保守・点検を推奨いたします。
保守・点検（有料）についての詳しい内容は、お買い上げの販売店にご相談ください。
修理を依頼されるとき
この取扱説明書を再度ご確認のうえ、お買い上げの販売店までご連絡ください。
◆ 保証期間中の修理は...
保証書の記載内容に従って、修理させていただきます。詳しくは、保証書をご覧ください。
◆ 保証期間経過後の修理は．．．
修理により、機能、性能の回復が可能な場合は、ご希望により有料で修理させていただきます。
| ご連絡いただきたい内容 | |
| 品名 メモ | リーカードドライブ |
| 品番 AJ-PCD2G | |
| 製造番号 | |
| お買い上げ日 | |
| 故障の状況 | |
定格
定格電圧 DC 5 V (USB2.0 バスパワーで給電)
定格消費電流 0.5 A
は安全項目です。
外形寸法（幅×高さ×奥行き）
97 mm × 25.5 mm × 113 mm
(突起部は含みません)
質量
200 g（同梱品を除く）
コネクター形状
USB mini B コネクター×2
[環境条件]
操作温度
0 ℃\~ 40 ℃
操作湿度
10%～85%（結露のないこと）
[パーソナルコンピューター動作条件]
動作保証 OS
Windows XP Professional (SP3) 32 bit
Windows Vista Business (SP2)、Ultimate (SP2) 32/64 bit
Windows 7 Professional、Ultimate 32/64 bit
Mac OS X 10.5.6 (Intel プロセッサー搭載機)
Mac OS X 10.6.2 (Intel プロセッサー搭載機)
メインメモリー
512MB 以上推奨
Windows Vista、Windows 7、Mac OS X 10.6 の場合は 1GB 以上推奨
インターフェース
USB Ver2.0 規格
[カードスロット]
PC カード Type Ⅱ × 1 (CardBus 準拠)
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
ヨーロッパ連合以外の国の廃棄処分に関する情報
このシンボルマークは EU 域内でのみ有効です。
製品を廃棄する場合には、最寄りの市町村窓口、または販売店で、正しい廃棄方法をお問い合わせください。
Panasonic Corporation
Web Site: http://panasonic.net
パナソニック株式会社 AVCネットワークス社 システム事業グループ
〒 571-8503 大阪府門真市松葉町 2 番15号 (06) 6901-1161
