RBDMX1 - DJ機器 PIONEER - 無料のユーザーマニュアル

ブランド	パイオニア
モデル	RBDMX1
カテゴリ	DJ機器
製品タイプ	DJ照明用DMXインターフェース
DMXチャンネル	1ユニット（512チャンネル）
電源	5 V DC, 500 mA
本体重量	0.3 kg (0.65 lb)
寸法 (幅 × 高さ × 奥行)	90 mm × 41.5 mm × 90 mm (3.5" × 1.6" × 3.5")
動作温度	+5 °C ～ +35 °C
動作湿度	5% ～ 85%（結露なきこと）
USB端子	Type B, 1ポート
DMX出力端子	XLRコネクター（3ピン）, 1ポート
対応ソフトウェア	rekordbox dj（LIGHTINGモード）
同梱物	USBケーブル、取扱説明書、保証書、rekordbox djライセンスキーカード
主な機能	rekordbox djからDMX信号を送信して照明を制御
お手入れと掃除	掃除前にUSBケーブルを抜く；乾いた布を使用
安全上の注意	湿気や静電気にさらさない；異常時はプラグを抜く
交換部品と修理可能性	修理についてはパイオニア認定アフターサービスセンターに連絡
一般情報	パイオニアDJコーポレーション製；地域により保証内容が異なります

よくある質問 - RBDMX1 PIONEER

Pioneer RBDMX1をコンピュータに接続する方法は？

付属のUSBケーブルを使用して、コンピュータのUSBポートとデバイスのUSB Type Bポートを接続します。コンピュータに少なくとも2つの空きUSBポートがあることを確認してください。

RBDMX1を使用するにはどのソフトウェアが必要ですか？

このデバイスはrekordbox djのLIGHTINGモードで動作します。この機能を有効にするには、デバイスに付属のライセンスキーを入力する必要があります。

RBDMX1はrekordbox以外のソフトウェアで使用できますか？

いいえ、RBDMX1はrekordbox dj専用に設計されています。このソフトウェアが生成するDMX信号を送信します。

rekordboxとマニュアルのインストール方法は？

rekordbox.comにアクセスし、[ヘルプ] > [マニュアル]をクリックしてマニュアルをダウンロードし、ダウンロードページのインストール手順に従ってください。

デバイスが正常に動作しない場合はどうすればよいですか？

USBケーブルを抜き差ししてください。問題が解決しない場合は、Pioneer DJサポートサイト（pioneerdj.com/support/）のFAQを確認するか、認定アフターサービスセンターに連絡してください。

RBDMX1と互換性のあるDMX機器は？

RBDMX1はDMX512プロトコル（XLR 3ピンコネクター）を使用するすべてのデバイスと互換性があります。照明、LEDなどを制御できます。

RBDMX1はいくつのDMXチャンネルを管理しますか？

512チャンネル（1ユニバース）を管理します。これにより、多数の照明器具を同時に制御できます。

RBDMX1はUSB給電ですか？

はい、USBケーブルを介して供給される5 V DC、定格電流500 mAで動作します。

RBDMX1をUSB Type Cケーブルで使用できますか？

コンピュータにUSB Type Cポートしかない場合は、USB Type C（オス）からUSB A（メス）へのアダプターが必要です。必ず付属のUSBケーブルを使用してください。

シリアル番号とモデルはどこにありますか？

デバイスの背面または底面にあります。保証書に記録しておいてください。

使用説明書 RBDMX1 PIONEER

rekordbox™の各種情報やサービスについては、上記の弊社ホームページをご覧ください。

商品相談・修理受付・付属品購入窓口のご案内

お取り扱いにお困りのとき、本書のJa：9ページをご覧ください。

保証書付き (Ja : 11ページ)

Operating Instructions Manual de instrucciones

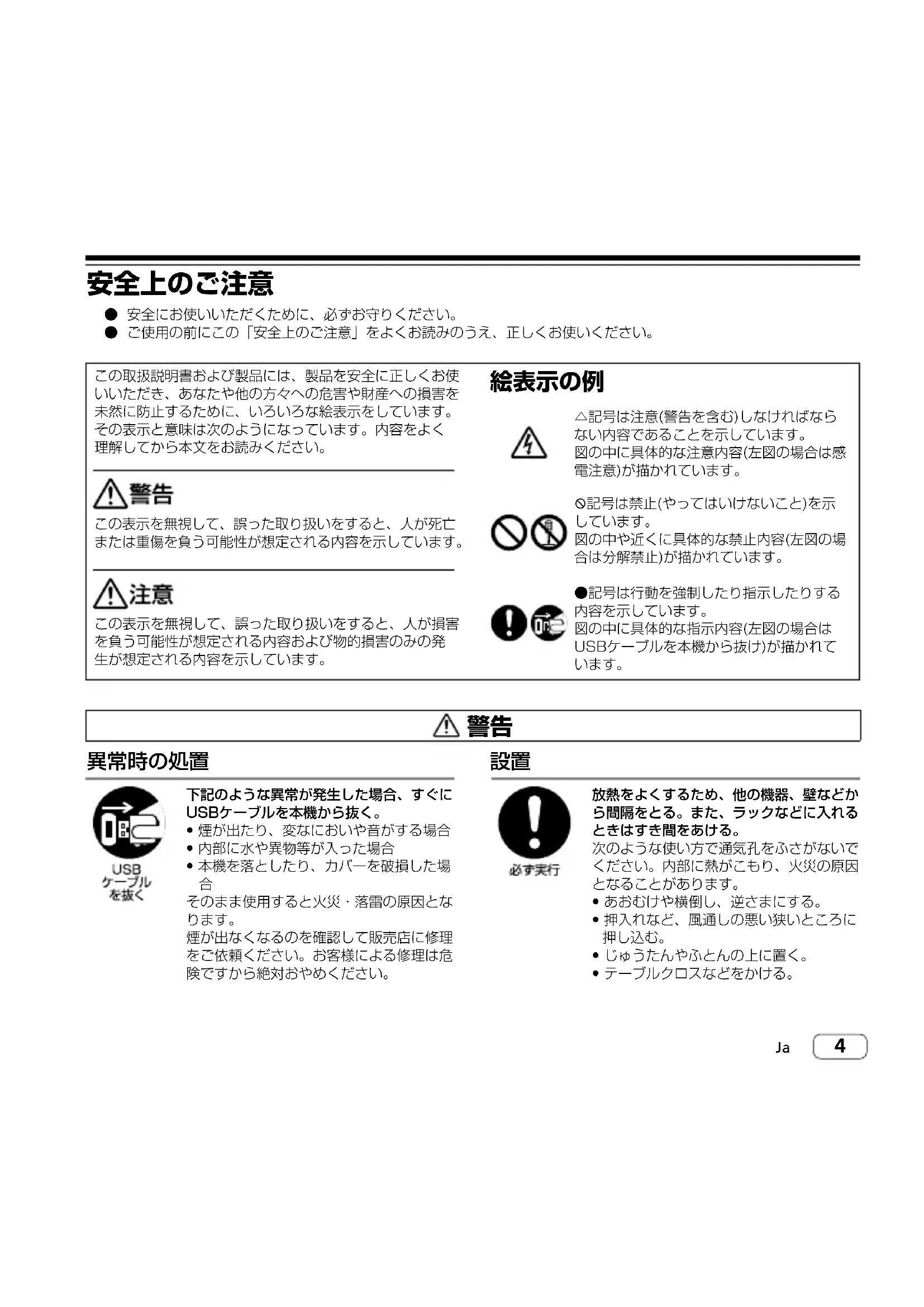

● 安全にお使いいただくために、必ずお守りください。
● ご使用の前にこの「安全上のご注意」をよくお読みのうえ、正しくお使いください。

この取扱説明書および製品には、製品を安全に正しくお使いいただき、あなたや他の方々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が損害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。

絵表示の例

△記号は注意(警告を含む)しなければならない内容であることを示しています。 図の中に具体的な注意内容(左図の場合は感電注意)が描かれています。

⑨記号は禁止(やってはいけないこと)を示しています。 図の中や近くに具体的な禁止内容(左図の場合は分解禁止)が描かれています。

●記号は行動を強制したり指示したりする内容を示しています。 図の中に具体的な指示内容(左図の場合はUSBケーブルを本機から抜け)が描かれています。

警告

異常時の処置

下記のような異常が発生した場合、すぐにUSBケーブルを本機から抜く。

• 煙が出たり、変なにおいや音がする場合
• 内部に水や異物等が入った場合
• 本機を落としたり、カバーを破損した場合

そのまま使用すると火災・落雷の原因となります。

煙が出なくなるのを確認して販売店に修理をご依頼ください。お客様による修理は危険ですから絶対おやめください。

設置

放熱をよくするため、他の機器、壁などから間隔をとる。また、ラックなどに入れるときはすき間をあける。

次のような使い方で通気孔をふさがないでください。内部に熱がこもり、火災の原因となることがあります。

• あおむけや横倒し、逆さまにする。
• 押入れなど、風通しの悪い狭いところに押し込む。
• じゅうたんやふとんの上に置く。
• テーブルクロスなどをかける。

Ja

使用環境

禁止

水が入ったり、ぬれたりする環境では使用しない。

雨天、降雪中、海岸、水辺、風呂場、シャワー室での使用は特にご注意ください。火災や感電の原因になります。

禁止

表示された電源電圧以外の電圧で使用しない。

火災や感電の原因となります。

使用方法

禁止

花びん、植木鉢、コップ、化粧品、薬品や水などの入った容器または小さな金属物を本機の上に置かない。

こぼれて本機の内部に液体が入った場合、火災・感電の原因となります。

禁止

本機の通風孔などに、金属類や燃えやすいものなどを差し込んだり、落としたりしない。

本機の内部に金属類や燃えやすいものなどが入った場合、火災・感電の原因となることがあります。特にお子様のいるご家庭ではご注意ください。

禁止

本機のカバーを外したり、改造したりしない。

内部には電圧の高い部分があり、火災・感電の原因となることがあります。内部の点検・整備・修理は販売店にご依頼ください。

禁止

コードを首に巻きつけない。

窒息する恐れがあります。

必ず実行

設置する際、壁から5cm以上離して設置する。また、放熱をよくするために他の機器との間を少し離して設置する。ラックなどに入れるときは、背面から5cm以上、側面から5cm以上のすき間をあける。

内部に熱がこもり、火災の原因となることがあります。

注意

設置

禁止

不安定な場所に置かない。

直接置く場合もスタンド等に取り付けて使用する場合も、ぐらついた台の上や傾いたところに置くと、落ちたり、倒れたりしてけがの原因になることがあります。

禁止

調理台や加湿器のそばといった油煙、湿気の多い場所や、ほこりの多い場所に置かない。

火災・感電の原因となることがあります。

必す実行

他の機器と接続する際は、それぞれの機器の電源を切る。

それぞれの機器の取扱説明書をよく読み、説明に従って接続してください。また、接続は指定のコードを使用してください。感電の原因となることがあります。

禁止

本機の上に重いものや外枠からはみ出るような大きなものを置かない。

バランスがくずれて倒れたり、落下してけがの原因となることがあります。

USB ケーブル を抜く

移動させる際は、USBケーブルを本機から抜き、外部の接続コードも外す。

コードが傷つき、火災・感電の原因となることがあります。

禁止

温度が異常に高くなる場所に放置しない。

窓を閉め切った自動車の中や直射日光が当たる場所などに放置すると、火災の原因となることがあります。

禁止

本機の上に火がついたろうそくなどの裸火を置かない。

火災の原因となります。

使用方法

禁止

本機に乗ったり、ぶら下がったりしない。特にお子様はご注意ください。倒れたり、壊れたりしてけがの原因になることがあります。

USB ケーブル を抜く

長期間使用しないときはUSBケーブルを本機から抜く。

旅行などで長期間ご使用にならないときは、安全のためにUSBケーブルを本機から抜いてください。

保守・点検

必す実行

5年に一度くらいは本体内部の掃除を販売店に相談する。

内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。なお、掃除費用については販売店などにご相談ください。

USB ケーブル を抜く

お手入れの際はUSBケーブルを本機から抜く。

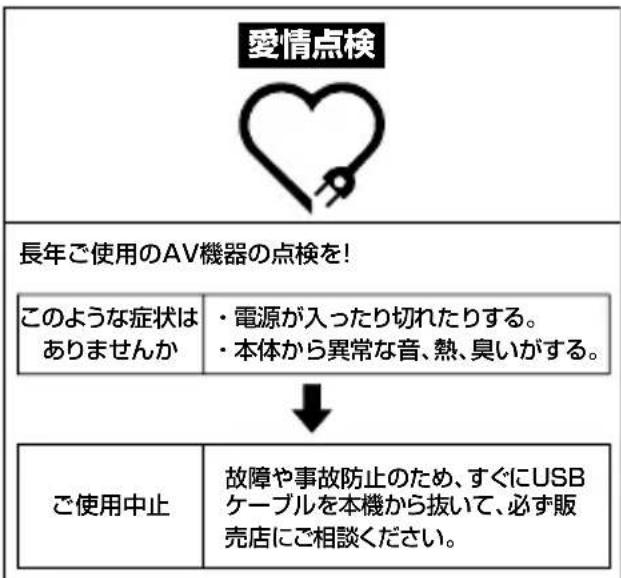


設置場所について

- 熱を発生するアンプなどの上に直接置いたり、スポットライトなどの近くで長時間使用すると、本体に悪い影響を与えますので、おやめください。

製品のお手入れについて

通常は、柔らかい布でから拭きしてください。汚れがひどい場合は水で5～6倍に薄めた中性洗剤に柔らかい布を浸してよく絞ったあと、汚れを拭き取り、そのあと乾いた布で拭いてください。アルコール、シンナー、ベンジン、殺虫剤などが付着すると印刷、塗装などがはげることがありますのでご注意ください。また、ゴムやビニール製品を長時間触れさせることも、キャビネットを傷めますので避けてください。化学ぞうきんなどをお使いの場合は、化学ぞうきんなどに添付の注意事項をよくお読みください。

Ja

はじめに

本書の見かた

このたびは、Pioneer DJ製品をお買い上げいただきまして、まことにありがとうございます。

この取扱説明書を必ずお読みください。この製品の使用前にご理解いただくべき重要事項が含まれています。特に「安全上のご注意」は必ずお読みください。

なお、取扱説明書は保証書と一緒に必ず保管してください。

本機の特長

本機はrekordbox djに対応したDMXインターフェイスです。rekordbox djから送られる照明演出情報を、DMX512に準拠した照明信号として送出し、本機に接続された照明を制御することができます。堅牢かつ、持ち運びに便利なコンパクトな筐体で、あらゆるイベントにおいてDJパフォーマンスと連動した照明演出を実現します。

付属品を確認する

• USBケーブル（性能維持のため必ず付属のケーブルを使用してください）
• 取扱説明書（本書）
• 保証書（Ja：11ページに記載）
• rekordbox djライセンスキーカード

① 対象となる地域の保証書をご使用ください。

ご注意

ライセンスキーの再発行はできませんので、大切に保管してください。

rekordboxについて

- rekordbox

rekordboxは、楽曲管理とDJパフォーマンスができる複合ソフトウェアです。LIGHTINGモードでは、楽曲に連動した照明演出の作成、編集および照明の設定を行うことができます。

- rekordbox dj

rekordboxのDJパフォーマンス機能をrekordbox djと呼びます。

製品に同梱のrekordbox djライセンスキーカードに記載されているライセンスキーを入力することで、rekordbox djを使うことができます。

また、LIGHTINGモードで作成した照明演出をDJパフォーマンスに連動させることもできます。

rekordboxの操作説明書を閲覧する / インストールする

1. コンピューターでウェブブラウザーを起動し、下記の rekordbox商品サイトにアクセスする rekordbox.com
2. メニューから[Support] > [マニュアル]をクリックする
3. 操作説明書の必要な言語をクリックする

- rekordboxの各種情報やサービスについては、上記のrekordbox商品サイトをご覧ください。

1. 操作説明書の「rekordboxを準備する」に記載されているrekordboxのインストール手順に従って、rekordboxをインストールする

動作環境について

本機はrekordboxの動作環境を満たしているコンピューターとの接続が可能です。

• rekordboxの最新の動作環境、互換性、および対応OSに関する情報は、下記のrekordbox商品サイトの[動作環境]を参照してください。 rekordbox.com
• インターネットをお使いになるときは、インターネットサービスを提供しているプロバイダーとの契約・料金が別途必要です。
• コンピューターには、本機との接続用の他に、DJコントローラーなどとの接続用のため、2つ以上のUSB 2.0ポートが必要です。
• USB Type-Cポートのみが用意されているコンピューターをお使いの場合は、USB Type-C（オス）・USB A（メス）ケーブルが別途必要になります。

その他

故障かな?と思ったら

• 故障かな?と思ったら、Pioneer DJサポートページへアクセスして、[よくある質問(FAQ)]を確認してください。pioneerdj.com/support/
  また、本機と接続している機器もあわせて確認してください。それでも正常に動作しないときは、下記の「保証とアフターサービス」をお読みのうえ、販売店にお問い合わせください。
• 静電気など、外部からの影響により本機が正常に動作しないことがあります。このようなときは、USBケーブルを挿し直すことで正常に動作することがあります。

保証とアフターサービス

本内容は日本国内モデルのみに適用されます。

修理に関するご質問、ご相談

Ja：10ページに記載の修理受付窓口、またはお買い求めの販売店にご相談ください。

保証書（Ja：11ページに記載）

保証書は必ず「販売店名」や「お買い上げ日」などの記入を確かめて販売店から受け取り、内容をよく読んで大切に保管してください。

保証書に販売店名やお買い上げ日の記載がない場合は、本製品のご購入の際に受け取られた、お買い上げ日が明記されている購入証明書（レシート、納品書、受注メールなど）が必要となります。保証書とともに大切に保管してください。

保証期間は購入日から1年間です。

次のような場合には保証期間中および保証期間経過後にかかわらず、性能、動作の保証をいたしません。また、故障した場合の修理についてもお受けいたしかねます。

• 本機を改造して使用した場合
• 不正使用や使用上の誤りの場合
• 他社製品や純正以外の付属品と組み合わせて使用したときに、動作異常などの原因が本機以外にあった場合

故障、故障の修理その他にともなう営業上の機会損失（逸失利益）は保証期間中および保証期間経過後にかかわらず補償いたしかねますのでご了承ください。

補修用性能部品の最低保有期間

当社はこの製品の補修用性能部品を製造打ち切り後、8年間保有しています。性能部品とは、その製品の機能を維持するために必要な部品です。

修理を依頼されるとき

本書の「故障かな?と思ったら」をご確認いただき、それでも正常に動作しないときには、必ずUSBケーブルを抜いてから、次の要領で修理を依頼してください。

連絡していただきたい内容

• ご住所
• お名前
• お電話番号
• 製品名：DMX インターフェイス
• 型番：RB-DMX1
• お買い上げ日
• 故障または異常の内容
  「いつ、どのくらいの頻度で、どのような操作で、どうなる」といった詳細

保証期間中は

修理に際しましては、保証書をご提示ください。保証書に記載されている弊社保証規定に基づき修理いたします。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理いたします。

商標および登録商標について

• 「Pioneer DJ」は、パイオニア株式会社の商標であり、ライセンスに基づき使用されています。
• rekordbox は、Pioneer DJ 株式会社の登録商標または商標です。

その他記載されている会社名および製品名等は、各社の登録商標または商標です。

Ja

著作権についてのご注意

rekordboxでは、著作権保護の対象となる音楽コンテンツの再生や複製が制限されています。

• 音楽コンテンツに著作権保護のための暗号データなどが埋め込まれているときは、プログラムが正しく動作できないことがあります。
• 音楽コンテンツに著作権保護のための暗号データなどが埋め込まれていることを検知したときは、再生や読み込みなどの処理を中止することがあります。

あなたが録音したものは、個人として楽しむなどの他は、著作権法上、権利者に無断で使用できません。

• CDなどから録音される音楽は、各国の著作権法ならびに国際条約で保護されています。また、録音した者自身が、それを合法的に使用するうえでのすべての責任を負います。
• インターネットなどからダウンロードされる音楽を取り扱う際は、ダウンロードした者自身が、ダウンロードサイトとの契約に則ってそれを使用するうえでのすべての責任を負います。

仕様

本体一般

DMX チャンネル …… 1 ユニバース (512 ch)

電源…… DC 5 V

定格電流…… 500 mA

本体質量 0.3 kg

最大外形寸法

…… 90 mm (幅) × 41.5 mm (高さ) × 90 mm (奥行)

許容動作温度…… +5 °C \~ +35 °C

許容動作湿度…… 5 %～85 % (結露のないこと)

入力/出力端子

USB端子

B タイプ 1 系統

DMX 出力端子

XLR コネクター (3 ピン) 1 系統

- 本機の仕様および外観は、改良のため予告なく変更することがあります。

＜各窓口へお問い合わせ時のご注意＞

「0120」で始まる電話番号は、携帯電話・PHS・一部のIP電話などからはご使用になれません。

ナビダイヤルは、携帯電話・PHSなどからご利用可能ですが、通話料がかかります。また一部のIP電話などからはご使用になれません。

正確なご相談対応のために折り返しお電話をさせていただくことがございますので発信者番号の通知にご協力いただきますようお願いいたします。

商品についてのご相談窓口

※番号をよくお確かめの上でおかけいただきますようお願いいたします

Pioneer DJ商品の取り付け・組み合わせなどについては、お買い求めの販売店様へお問い合わせください。

● 商品のご購入や取り扱い、故障かどうかのご相談窓口およびカタログのご請求について

Pioneer DJ サポートセンター

受付時間 月曜～金曜9:30 ～ 18:00（祝日・弊社休業日は除く）

■電話 【固定電話から】

0120-545-676 (無料)

【携帯電話・PHSから】

0570-057-134（ナビダイヤル・有料）

■ファックス

0570-057-135（ナビダイヤル・有料）

■インターネットホームページ pioneerdj.com/support/

※商品についてよくあるお問い合わせ、ソフトウェアダウンロードなど

修理についてのご相談窓口

※番号をよくお確かめの上でおかけいただきますようお願いいたします

修理をご依頼される場合は、取扱説明書の『故障かな?と思ったら』を一度ご覧になり、故障かどうかご確認ください。それでも正常に動作しない場合は、①型名②ご購入日③故障症状を具体的に、ご連絡ください。

修理受付窓口

受付時間 月曜～金曜9:30～18:00、土曜9:30～12:00、13:00～17:00（祝日・弊社休業日は除く）

■電話【固定電話から】	0120-5-81028(無料)
【携帯電話・PHSから】	0570-037-610(ナビダイヤル・有料)
■ファックス	0120-5-81029(無料)
■インターネットホームページpioneer.jp/support/purpose/repair/※インターネットによる修理のお申し込みを受け付けております

部品のご購入についてのご相談窓口

※番号をよくお確かめの上でおかけいただきますようお願いいたします

● 部品（付属品、取扱説明書など）のご購入について

部品受注センター

受付時間 月曜~金曜9:30 ~ 18:00、土曜9:30 ~ 12:00、13:00 ~ 17:00(祝日・弊社休業日は除く)
■電話 【固定電話から】	0120-5-81095(無料)
【携帯電話・PHSから】	0570-057-140(ナビダイヤル・有料)
■ファックス	0120-5-81096(無料)

平成30年1月現在 記載内容は、予告なく変更させていただくことがありますので予めご了承ください。 VOL.004

商品相談・修理受付・付属品購入窓口のご案内

～お取り扱いにお困りのとき、前項をご覧ください。

Pioneer Dj

音響映像機器保証書

機種 RB-DMX1
お客様	お名前	様
	ご住所 〒電話番号 ( )
お買い戻き年 日		取扱販売店名・住所・電話番号
保証期間(お買い上げ日より)
本体 1年

出張修理

本書は、本記載内容で無料修理を行うことをお約束するものです。

●お客様へお願い

お手数ですが、ご住所、お名前、電話番号をわかりやすくご記入ください。

お客様にご記入いただいた保証書は、保証期間内のサービス活動及びその後の安全点検活動のために記載内容を利用させて頂く場合がございますので、ご了承ください。

●ご販売店様へ

お買い上げ日、貴店名、住所、電話番号を記入のうえ、保証書をお客様へお渡しください。

Pioneer DJ 株式会社

〒220-0012

神奈川県横浜市西区みなとみらい4丁目4番5号

横浜アイマークプレイス6階

お問合せ先：Pioneer DJ サポートセンター

0120-545-676

< 無料修理規定 >

1. 取扱説明書、本体貼付ラベル等の注意にしたがった使用状態で故障した場合には、お買い上げの販売店または弊社が無料修理いたします。
2. 保証期間内に故障して無料修理をお受けになる場合には、お買い上げの販売店にご依頼ください。その際には本書をご提示ください。なお、離島及び離島に準ずる遠隔地への出張修理を行った場合には、出張に要する実費を申し受けます。
3. ご転居、ご贈答品等で本保証書に記入してあるお買い上げの販売店に修理が依頼できない場合には、Pioneer DJ修理受付窓口（取扱説明書をご参照）へご相談ください。
4. 保証期間内でも次の場合には有料修理になります。

(1) 使用上の誤りまたは不当な修理や改造による故障および損傷
(2) お買い上げ後の取付場所の移動、落下等による故障および損傷
(3) 火災、地震、水害、落雷その他の天災地変、公害、塩害、異常電圧、水掛り等による故障および損傷
(4) 消耗品（各部ゴム、電池、ピックアップ、スピンドルモーター、スライダーモーター等）の交換
(5) 本書の提示がない場合
(6) お買い上げの年月日、販売店が確認できない場合
(7) 本書のお買い上げの年月日、お客様名、販売店名を書き換えた場合
(8) 故障の原因が本製品以外の他社製品にある場合
(9) 劣悪な設置条件（油煙、熱、塵、水、直射日光等）にて使用し故障した場合

1. 本書は日本国内においてのみ有効です。

1. 本書は再発行いたしませんので紛失しないように大切に保管してください。

7. その他

(1) 故障その他による営業上の機会損失（逸失利益）は補償いたしませんのでご了承ください。
(2) 高技術商品は引取り修理になる場合があります。
(3) 特殊なセッティング（配線の引回し、棚の設置等）、「取付業者指定商品」の取付け取外しは専門の工事店にご依頼ください。

修理メモ

※ この保証書は、本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。したがってこの保証書によって保証書を発行している者（保証責任者）、及びそれ以外の事業者に対するお客様の法律上の権利を制限するものではありません。保証期間経過後の修理等についてご不明の場合は、お買い上げの販売店にお問い合わせください。

※ 保証期間経過後の修理、補修用性能部品の保有期間については詳しくは取扱説明書をご覧ください。

Ja

上記のサイトで、本製品のFAQなどのサポート情報をご覧いただけます。

© 2018 Pioneer DJ株式会社 禁無断転載

〒220-0012 神奈川県横浜市西区みなとみらい4丁目4番5号 横浜アイマークプレイス6階
