113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134はじめに このたびは、YABERV2プロジェクターーをお買い上げいただき誠にありがとうございました。ご使用前にこの取扱説明書をよく読みください。また、お手元に置き、いつでも確認できるようにしておいてください。万一ご使用中何がございましたら、遠慮なく [e-mail]

連絡ください。YABERプロジェクターの使用方法説明の動画はYABERYutubeチャネルをご参考ください。 お使いになる前に、セット内容がすでに揃っているかご確認ください。万一、足りないものがございましたら、遠慮なく [e-mail]

プロジェクターー本体*1 取扱説明書（本書*1） 3in1AVケーブル*1 HDMIケーブル*1 レンズ拭き*1 電源コード*1 リモートコン*1（単四電池2本別売り） 高さ調整ネジ*1 安全にお使いいただくためのご注意（必ず守りください） ●お子様が本製品や付属品を口に入れないようにご注意ください。●本製品のカバーを開けたり、分解したりしないでください。●濡れた手で本製品やケーブルに触らないでください。●本製品内部に液体、金属などの異物が入らないようにしてください。●本製品は水分湿気の多い場所、直射日光の当たる場所、ホコリや油煙などの多い場所、車中や暖房器具の傍などの高温となる場所に設置したり、保管したりしないでください。●本製品に強い振動や衝撃を与えないでください。●本製品を重ねて設置したり、本製品の上に重いものを置いたりしないでください。●本製品は不安定な場所に設置したり、保管したりしないでください。●本製品のケーブルを抜き差し時は、必ずコネクタ部分を持ち、無理な力を加えないでくださ ●本製品のお手に入れをする場合には、ベンジンやシンナーなどの揮発性有機溶剤が含まれているものは使用しないでください。

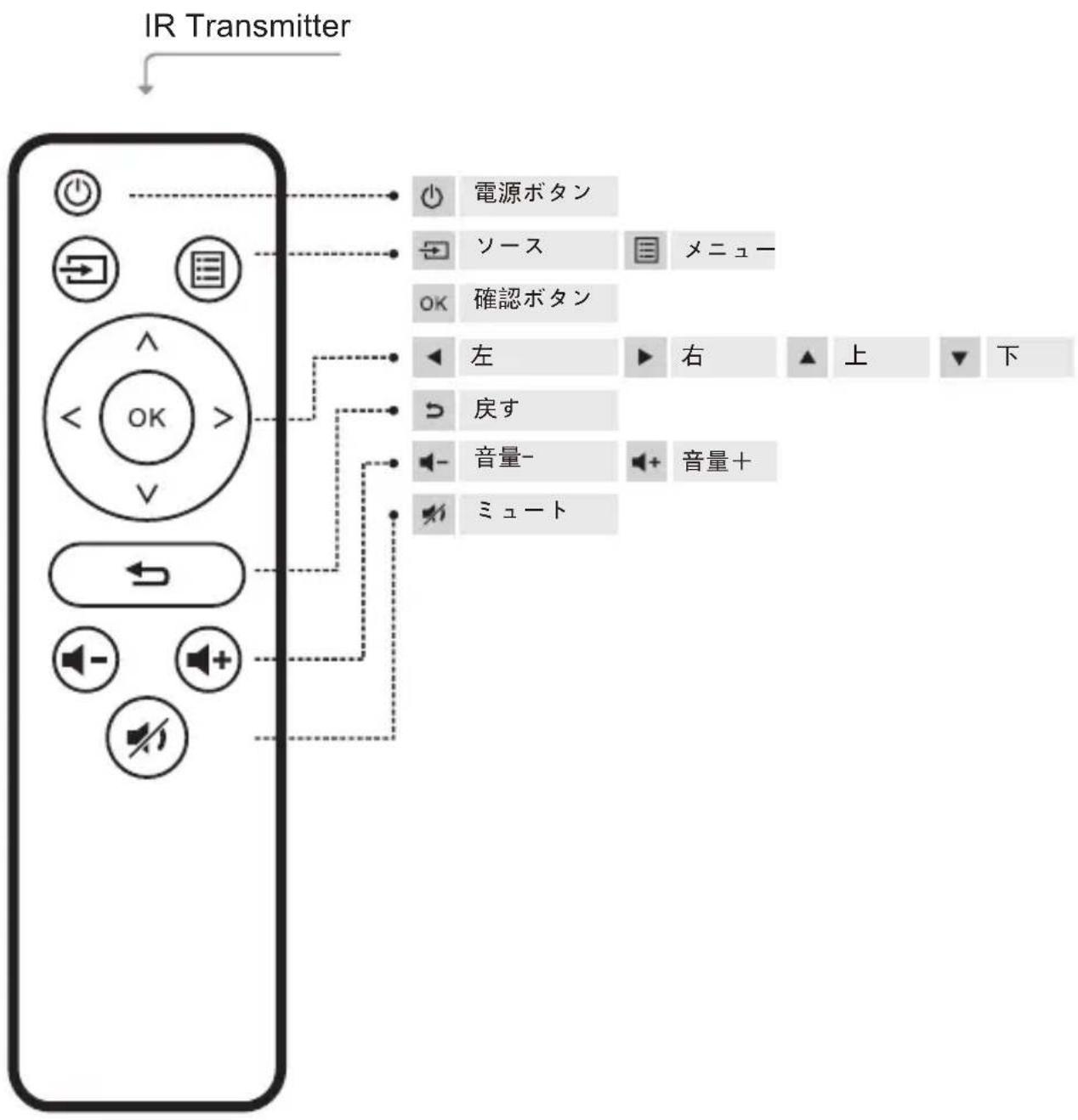

リモコ用単四電池2本は別売りので、ご使用前に電池を入れてください。

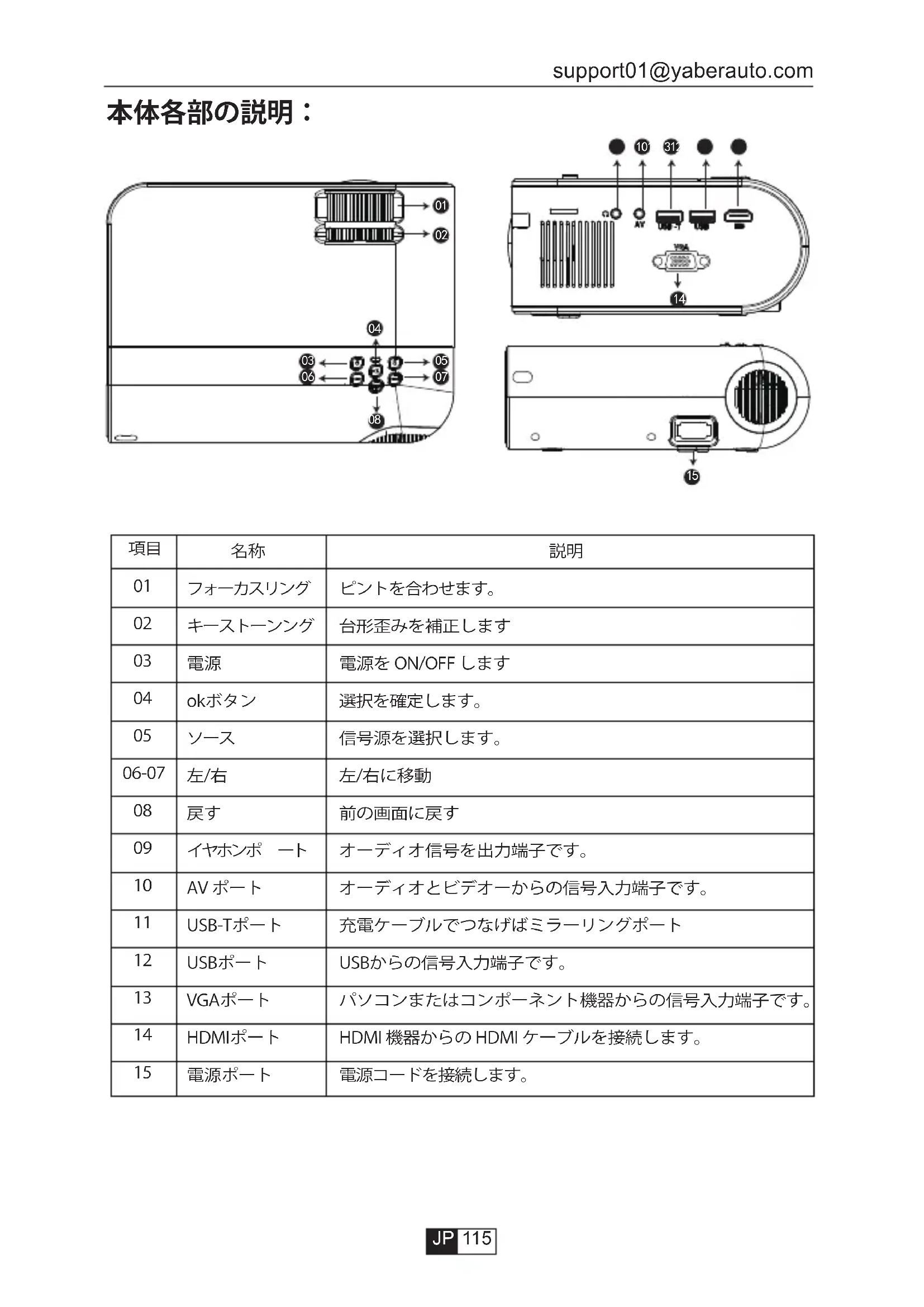

AVポート USB-Tポート USBポート VGAポート HDMIポート

オーディオ信号を出力端子です。 オーディオとビデオーからの信号入力端子です。 充電ケーブルでつなげばミラーリングポート USBからの信号入力端子です。 パソコンまたはコンポーネント機器からの信号入力端子です。 HDMI機器からのHDMIケーブルを接続します。 電源コードを接続します。

1.すべてのアイテムのパラメータを設置完了まで2〜5のステップを繰り返してく ださい。長い時間操作がないと設置は自動的に退出になります。 2.入力や選択ができないアイテムが薄いグレーで表示さてます。 天吊り固定部/フロントフット 井から吊り下げ用/高さを調整

1.リモコンのMenu（メニュー）ボタンを押してOSDメニューを開きます。 2.カーソル◀/▶ボタンを押して、「映像」--「音声モード」--「時間」--「設定」の順 に設置を進めできます。 3.主メニューに選択した後、カーソル▲/▼ボタンを押して、ご希望調整アイテ

4.リモコンのOK（確定）ボタンを押して、選択されたアイテムのパラメータを調整

5.すべてのアイテムのパラメータを調整した後リモコンのMenu（メニュー）ボタ ンを押して戻すことができます。 プロジェクターOSDメーニュの説明 [e-mail]

アスべクト比   16：9 投 影 モ ード フロント Z00m 99

アスべクト比   16：9 投 影 モ ード フロント Z00m 99 1.下記の画面が出るまでリモコンのMenu（メニュー）ボタンを押してください。 2.カーソル◀/▶ボタンを押して、選択されたアイテムを黄色いになります。 3.はリモコンのOK（確定）ボタンを押して、カーソル◀/▶ボタン対応パラメータ

4.リモコンのMenu（メニュー）ボタンを押して戻すことができます。

メーニュのアイテムのパラメータの調整（映像調整を例として） [e-mail]

117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134音楽 モード スリープタイマー オフ

zoom99 標準/柔らかい/ユーザー/鮮やか クール/暖色/ユーザー/標準（赤・緑・青） オート/4:3/16:9 フロント/天井吊り/リア/ロック搭載リア 75%~100% コントラストなどの 調 整

 音声モード 内容 説明 音楽 モード 高音/ベス/120Hz/500Hz/1.5KHz/5KHz/10KHz 音声状態の調整

スリープタイマー オフ/10min/20min/30min/60min/90min 表示時間の設定

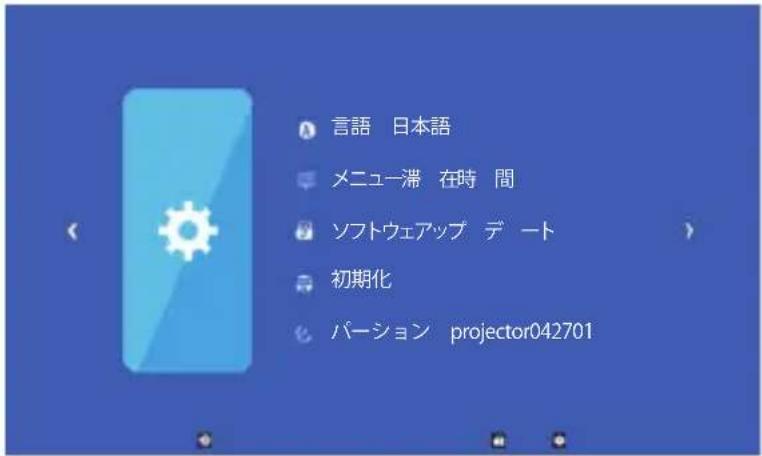

118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134言語 日本語メニュー滞 在時 間ソフトウェアップ デ ート パーション projector042701

1.リモコンのMenu（メニュー）ボタンを押してOSDメニューを開きます。 2.「メニュー言語日本語」強調表示されるまで、カーソル/ボタンを押します。 3.リモコンのOK（確定）ボタンを押して、言語選択画面に移動します。 4.希望する言語が強調表示されるまで、カーソル/ボタンを押します。モコン のOK（確定）ボタンを押します。 5.リモコンのMenu（メニュー）ボタンを押して最初画面に戻すことができます。

中国語、日本語、英語など20種類の言語 オフ/５秒/10秒/1５秒

suomi MENU svenska 中国語繁体中文

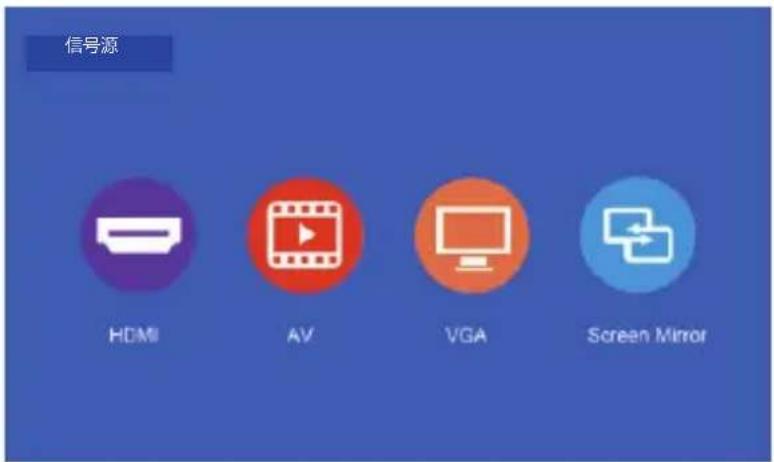

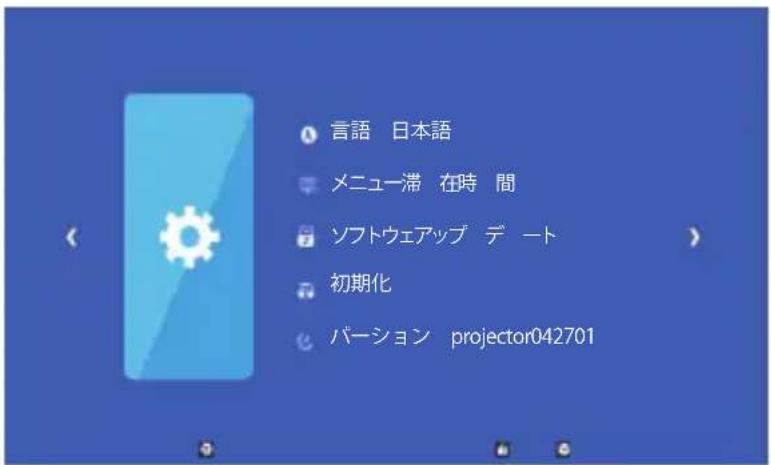

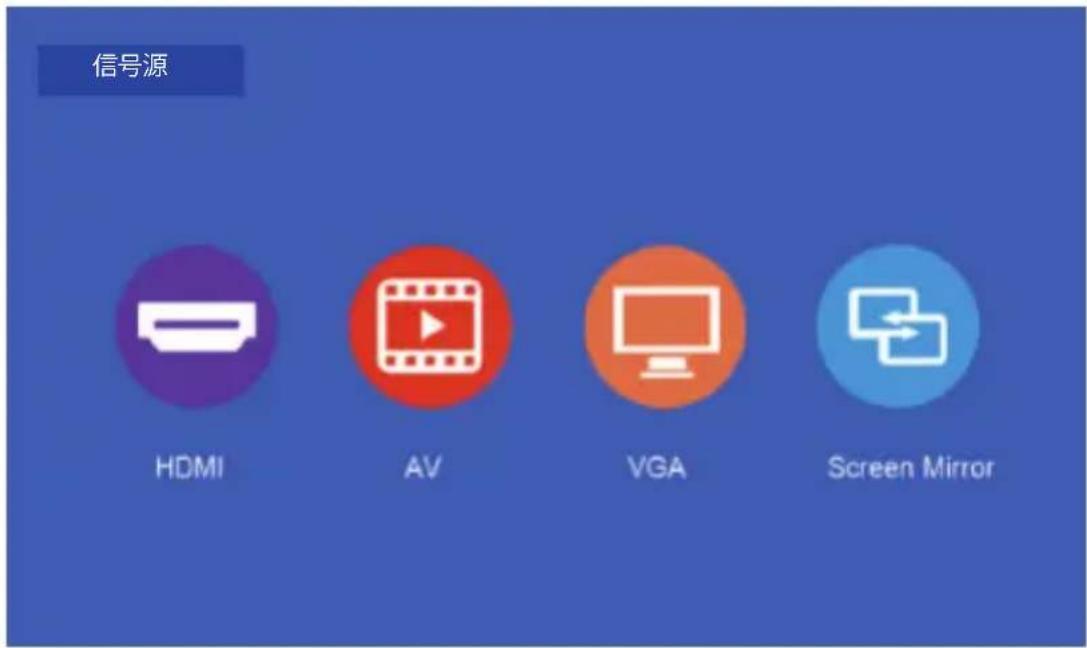

パーション projector042701 入力ソースの選択と入力内容の再生 3.カーソル/ボタンを押してご希望の入力ソースを選択して、次にリモコンの 「OK」ボタン、ご覧になりたい映画や写真などを選択します。次にボタンを押し、ご 選択内容を再生します。 4.「Exit」ボタンを押して、戻すことができます。 このプロジェクターは同時に複数の装置と接続することができます。 入力ソースを選択するには： 1.リモコンの「S」ボタンまたを押して任意の信号を選択します。 2.任意の信号が選択されるまでを押し、次にリモコンの「OK」ボタンを押します。 信号が検出されたら、選択したソース情報が画面に数秒間表示されます。プロジ ェクターに複数の装置が接続されている場合は、ソース選択バーに戻り別の信 号を検出することができます。 ご注意：他の信号源を選択し て対応設備が接続していない 場合は、投影画面は無信号と

120 121 122 123 124 125 126 127 128 129 130 131 132 133 134まずはプロジェクターの電源を入れ、リモコンの「ソース」ボタンを押し、投影画像に「入力ソー ス」オプションが表示され、映像入力を「スクリーンミラーリング」に切り替え、「OK」を押してく

1 .プ ロジェクター 操 作 スクリーンミラーリング機 能

iSO Android iOS7以降、iPhone4+、iPad2+、iPad4+ Android4.2以降、少なくとも1GBのストレージがあります。

121 122 123 124 125 126 127 128 129 130 131 132 133 134信号源 ワイヤレズでスクリンミラーリングの流暢性は、ネットワーク環境の影響を係わります。 安定性がよくの環境でワイヤレズでスクリンミラーリングことをお勧めます。 流暢性と安定性のためにワイヤレスで接続する時スマホなので設備はプロジェクター に１ｍ以内の距離でご使用お勧めます。 一部分のスマホは、スクリンミラーリングをサポートできない場合があります。 ご使用中もし何ございましたら遠慮なく[e-mail]までお問い合わ

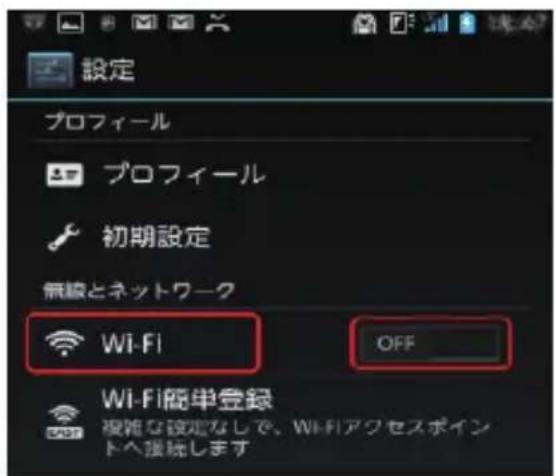

まず、プロジェクタの電源を入れ、リモコンあるいはプロジェクター本体の「Ｓ」ボタンを 押すと、投影画像に「入力ソース」オプションが表示されます。「スクリーンミラーリング」 を選択し、「OK」を押すとく次のメニューが表示されます。 1.［設定］をタップします。［設定］画面が表示 されますので、［Wi-Fi］をタップします。※ ［OFF］の場合は、スライドさせて［ON］にしま す。利用可能なネットワークが表示されます。 スクリンミラーリング 方 法

IOSの場合 ※ 携 帯 デ ータで ストリーミング ※ 携 帯 デ ー タで ストリーミング 1 . ワイヤレスでスクリンミラーリング

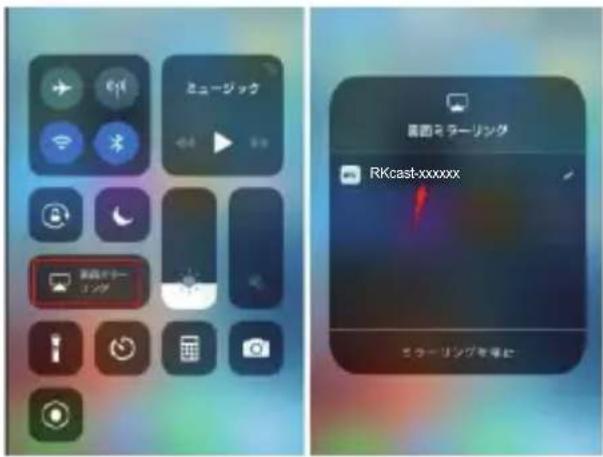

122 123 124 125 126 127 128 129 130 131 132 133 1342.プロジェクターのネットワーク名[RKcast-xxxxxx]をタップします。プロジェクターのメニ ューにあるパスワード[12345678]を入力します。選択したネットワーク名[RKcast-xxxxxx] のパスワード[12345678]を入力して、［接続］をタップします。 3.［設定］をタップします。［画面ミラーリング」ボタンをタップ→キャスト先「RKcast-xxxxxx 」を選んでタップすれば、IOSの画面がプロジェクターに表示されます。 1.［設定］をタップします。［設定］画面が表示されますので、［Wi-Fi］をタップします。 ※ ［OFF］の場合は、スライドさせて［ON］にします。利用可能なネットワークが表示され

123 124 125 126 127 128 129 130 131 132 133 1343.［設定］をタップします。［キャスト」ボタンをタップ→キャスト先「RKcast-xxxxxx」を選ん でタップすれば、Androidの画面がプロジェクターに表示されます。

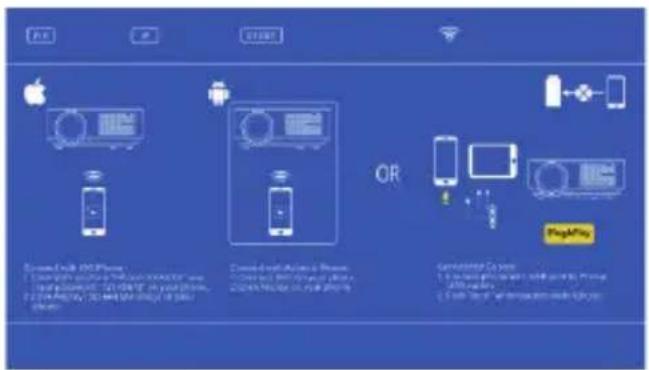

1.純正なUSBケーブルを使用してください。純正なケーブルではないと、接続不成功ある いはクリンミラーリングできないの恐れがあります。 2.一部分のスマホは、スクリンミラーリングをサポートできない場合があります。 3.一部分のAndroidスマホは自体機能の関係で画面だけ転送して、声が出ないです。 4.ご使用中もし何ございましたら遠慮なく [e-mail]までお

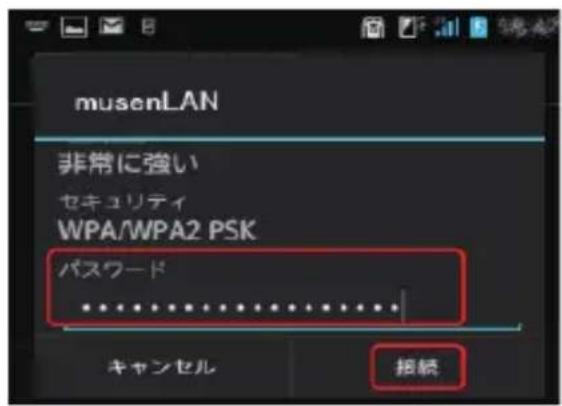

注： auのArrows ef（FJL21、OS：Android 4.0）を例に説明します。 画面の表示は、機種や 設定によって異なります。 2.プロジェクターのネットワーク名[RKcast-xxxxxx]をタップします。プロジェクターのメニ ューにあるパスワード[12345678]を入力します。選択したネットワーク名[RKcast-xxxxxx] のパスワード[12345678]を入力して、［接続］をタップします。 ご 注 意：接続後「接続済みWPS利用不可」の提示がありますが、使用に影響がないですの

※ ネットワ ークでストリーミング RKcast-xxxxxx [e-mail]

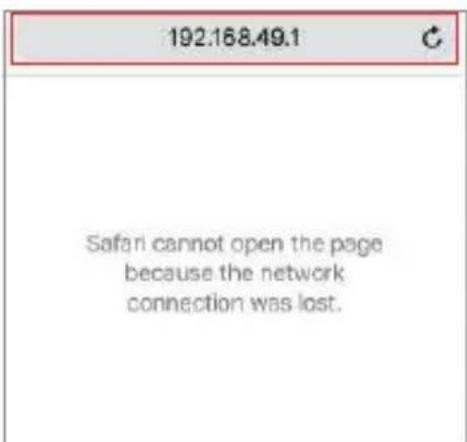

124 125 126 127 128 129 130 131 132 133 1342.プロジェクターのネットワーク名[RKcast-xxxxxx]をタップします。プロジェクターのメニ ューにあるパスワード[12345678]を入力します。選択したネットワーク名[RKcast-xxxxxx] のパスワード[12345678]を入力して、［接続］をタップします。 3.Safariタップして「192.168.49.1」を入力してください。 4.WiFiAPがでるまで検索して、WiFiAPをタップしてください。 1.［設定］をタップします。［設定］画面が表示されますので、［Wi-Fi］をタップします。 ※ ［OFF］の場合は、スライドさせて［ON］にします。利用可能なネットワークが表示さ

125 126 127 128 129 130 131 132 133 1345.WiFiAP--Scan--をタープして、ご家庭用ネットワーク名を選択してパスワードを入力 して接続してください。 6.［設定］をタップします。［画面ミラーリング」ボタンをタップ→キャスト先「 RKcast-xxxxxx」を選んでタップすれば、IOSの画面がプロジェクターに表示されます。 1.［設定］をタップします。［設定］画面が表示されますので、［Wi-Fi］をタップします。 ※ ［OFF］の場合は、スライドさせて［ON］にします。利用可能なネットワークが表示さ

2.ご使用予定のネットワーク名をタップして接続してください。 3.［設定］をタップします。［キャスト」ボタンをタップ → キャスト先「RKcast-xxxxxx」を選 んでタップすれば、Androidの画面がプロジェクターに表示されます。 Androidの場合 YABER RKcast-xxxxxx [e-mail]

126 127 128 129 130 131 132 133 134信号源 1.まず、プロジェクタの電源を入れ、リモコンあるいはプロジェクター本体の「Ｓ」ボタンを 押すと、投影画像に「入力ソース」オプションが表示されます。「スクリーンミラーリング」 を選択し、「OK」ボタンを押してください。

2.純正なUSBケーブルをプロジェクターのUSB-Tポート挿入してプロジェクターとIOS設

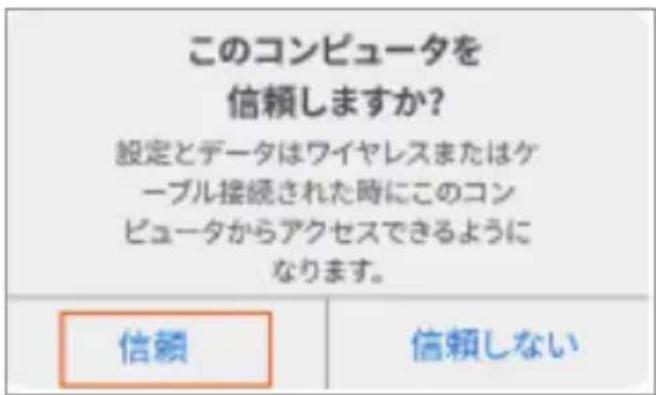

備を接続してください。 3.「この設備を信頼するか」の提示画面で、「信頼」をタープしてください。 IOSの場合 U S B ケーブ ルでスクリンミラ ーリング RKcast-xxxxxx [e-mail]

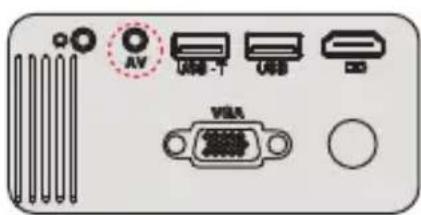

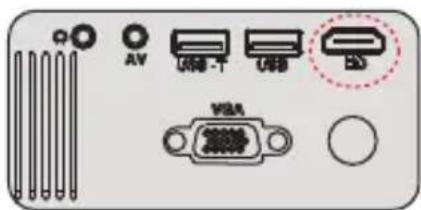

127 128 129 130 131 132 133 134AV video audio out (L/R) ①DVDプレーヤーやビデオなどの映像を投写するには、次の方法で接続します。 HDMIケーブルを使用するとき ②ビデオケーブルを使用するとき

ビデオ機器によっては、数種類の信号を出力できます。出力できる信号の種

デオ機器に同梱の取扱説明書で確認してください。 使用するケーブルは、接続するビデオ機器の出力信号によって異なります

① まず、プロジェクタの電源を入れ、リモコンあるいはプロジェクター本体の「Ｓ」ボタ ンを押すと、投影画像に「入力ソース」オプションが表示されます。「スクリーンミラーリ ング」を選択し、「OK」ボタンを押してください。

②純正なUSBケーブルをプロジェクターのUSB-Tポート挿入してプロジェクターとIOS

設備を接続してください。 ③「USBでデバッグを許可しますか？」の提示画面で、「OK」をタープしてください。 2.暫くおまちして、IOSの画面がプロジェクターに表示されます。 Androidの場合

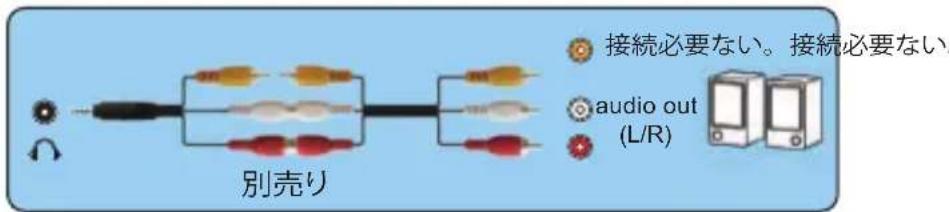

128 129 130 131 132 133 134外部スピーカーから音声を出力するには、オーディオケーブルで、外部スピーカ ーと本機のAudioOut端子を接続します。 画面サイズは、プロジェクターーのレンズからスクリーンまでの距離によって決まり ます。スクリーンからレンズまでの距離が約1.5m~3mの範囲に設置してください。 下記の投写サイズと投写距離の関係をご参考ください。 ※投映画像の内容により画面サイズは異なります。 外部スピーカーから音声を出力するときは、［音声出力機器］を［プロジェク タ ー ］に 設 定 し ま す 。

スクリーンからのおよその距離と画面サイズの関係

3 3インチ 6 0インチ 8 0インチ 100インチ 120インチ 150インチ 投写距離(16:9ズーム) 1.05m 1.888ｍ 2.4ｍ

3.5ｍ 4.39ｍ audio out (L/R) 接続必要ない。接続必要ない。 プ ロジェクター の 設 置

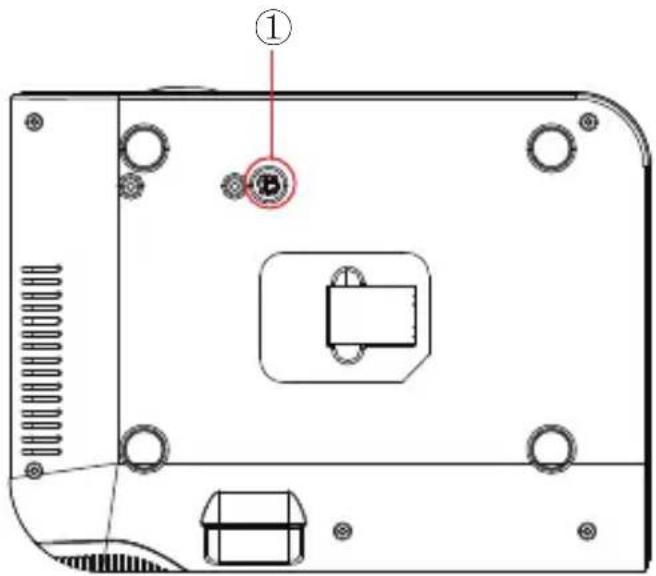

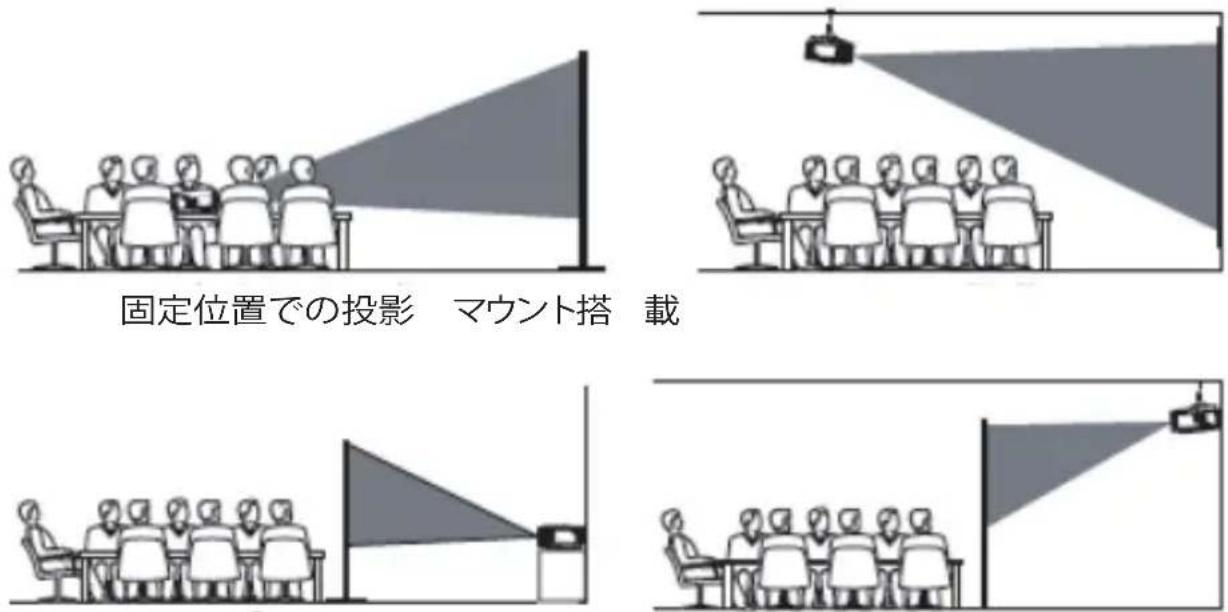

129 130 131 132 133 134必要に応じて、プロジェクターは安定した面に設置したり、本製品のマウントを使 用して天井から吊るしたり することができます。また、外部ディスプレイと接続したり、背面投影（リアプロ）を 楽しむことが可能です。 プロジェクターの天井への取り付けは下記の説明図をご参考ください。

固定位置での投影 マウント搭 載 リアプロ ラック搭 載リアプロ [e-mail]

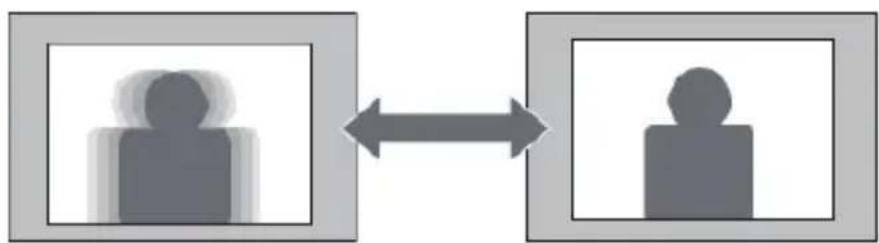

130 131 132 133 1342.1台形補正（タテ補正）  A:投影画面はタテ斜めの場合は、プロジェクター本体の台形調整リングを回して 、台形を調整してください。 ①プロジェクターエアコンやヒーターの熱源の近くに設置しないでください。 ②プロジェクターの取り付けの際は、ネジの品質、本体へのネジ込み深さに注意し てください。Y61プロジェクター用の天吊りは市場汎用のはほとんど使えます。天吊 りの固定用のネジの仕様はM5ネジです。

画像の台形歪みの補正と明瞭さの微調整 1.レンズ回して投写画面のピントを合わせます。 レンズ回して投写画面のピ

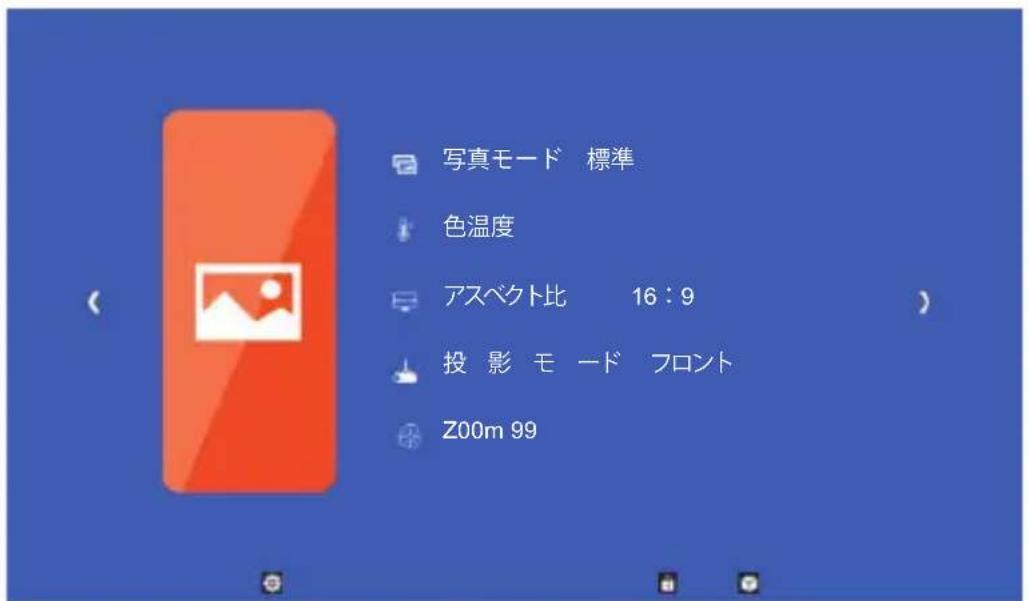

131 132 133 134写真モード 標準

アスべクト比   16：9 投 影 モ ード フロント Z00m 99 2.4映像のサイズを調整する（ズーム調整） A：投写距離を変更して画像のサイズご調整してください。 B：投影中で、設置メニューの写真メニューで、リモコン或いは本体の▶ボタンを 押しでプロジェクターズーム値を調整すること通して、投影画面を25%まで縮小

（ズームは動画再生中しか調整できますです。） 3.映像の高さを調整する フットレバーを押してフロントフットを伸ばします。最大12°まで傾けて、映像の高

ご注意：傾斜角度が大きくなると、ピントが合いにくくなります。傾斜角度が小さく なるように設置してください。 縦横比とは、イメージの幅と高さの比率のことです。デジタルTVは通常縦横比 16:9です。こ れはこのプロジェクターのデフォルト値に設定されています。またアナログTVと DVDは4:3です。 ①16:9この設定は、縦と横のサイズを別々に処理することを除き、画像をリニア方 式で引き伸ばし、リサイズします。ソース画像の高さと幅はそれぞれ投写高と投写 幅の最大値まで引き伸ばされます。この方法では、元のソース画像の縦横比によ っては投写縦横比が変わる場合があります。アナモフィックの設定は、縦横比を変 更する必要がないため高精度TVなど、すでに縦横比が16:9になっている画像に

132 133 134②4:3：スクリーンの中央が4:3の縦横比になるように画像を調整します。これは縦 横比を変更せずにすむため、コンピュータモニタ、標準精度のTV、縦横比4:3の DVDムービーなどの4:3画像に適しています。

当商品の対応できるのファイルは下記の通りです。 ビデオ対応：MP4,RMVB,AVI,RM,MKV,etc オーディオファイル対応：.AC3/AAC/.MP2/.MP3/.PCM/.FLAC/.WMA

画像対応：JEPG,PNG,BMP,MPO

Amazonファイアースティック側の設定でドルビーデジイタルプラスをドルビー デジタルに設定すると直します。 ■使用中に電源が切れる 1.タイマーメニューの「オートオフ」を「オン（時間を選択）」にしていませんか。「電 源切時間」を「オン（時間を選択）」にしていませんか。 2.電源ケーブルのプラグをちゃんと差し込みしているかをご確認ください。

接続している入力源を選んでいますか。本体またはリモコンの入力信号選択ボ タンを再度押してください。 入力端子のケーブルが正しく接続されていますか。 それでも解決しない場合は、［リセット］を行ってみてください。

1280P*720P(1080pサポート）

133 134■映像が歪む 正しく設置されていますか。 台形状に歪む場合は台形補正を行ってください。

レンズのフォーカスは合っていますか。 投写画面と本機が正しい角度で設置されていますか。 投写距離がフォーカスの範囲を超えていませんか。 投写レンズが汚れていないことを確認します。 ■画像の上辺または下辺が長い（台形歪み プロジェクターーは、スクリーンに対してできるだけ垂直になるように置きしてい

本体のキーストーンリングを使って、台形歪みを補正して見てください。 ■リモコンで操作できない リモコンのリモコン送信部を本体のリモコン受光部に向けていますか。 リモコンの電池が消耗していませんか。新しい電池と交換してください。 リモコンと本体のリモコン受光部との間に障害物がありませんか。 リモコンの有効範囲を超えていませんか。

保証期間はお買い上げ日より3年間です。何が問題がございましたら、遠慮なく [e-mail]
