製品タイプ	DJコントローラー
ブランド	Denon DJ
モデル	DN-HC4500

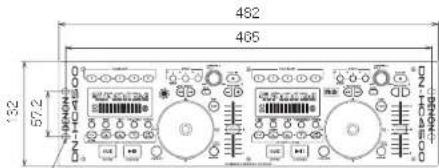

寸法 (幅 × 高さ × 奥行)	482 × 132 × 88 mm (最大奥行106 mm)
重量	3.7 kg
電源	AC 100-235 V, 50/60 Hz, 消費電力 12 W (US/欧州モデル), 10 W (日本)
動作温度	0 °C ～ 40 °C
アナログオーディオ出力	2 × RCA アンバランス, 2 Vrms (0 dBFS)
D/Aコンバーター	24ビット, オーバーサンプリング, 44.1/48/96 kHz対応
周波数特性	20 Hz – 22 kHz, ±0.5 dB
全高調波歪率	0.05%未満
USBインターフェース	USB 2.0 High Speed
ジョグダイヤル	71 mm, タッチセンサー, 解像度 1480/740/555/370 パルス/回転
ディスプレイ	VFD 40 × 100 mm, 2行 × 12文字 + スクラッチマーカー
ループ機能	シームレスループ, ホットスタート, スタッター
ピッチコントロール	スライダー 60 mm, 可変範囲 (ピッチベンド, キーアジャスト)
フェーダースタート	対応, Denonミキサー対応 (3.5 mmジャック)
Xコントロール	対応, DN-X500/DN-X900ミキサー対応 (3.5 mmミニジャックケーブル)
ファームウェアアップデート	専用ソフトウェア (PC/Mac) 経由USB
付属品	RCAオーディオケーブル, USBケーブル, 取扱説明書, CD-ROM (ASIOドライバー/アップデートソフトウェア)
メンテナンスとクリーニング	本体の電源を切り、乾いた布で拭いてください。溶剤や研磨剤は使用しないでください。
安全に関する注意	絶縁内部電源、過電圧保護。水や湿気にさらさないでください。
交換部品と修理	Denon DJのアフターサービスにご連絡ください。本体を分解しないでください。

よくある質問 - DNHC4500 Denon DJ

DN-HC4500をコンピューターに接続する方法は？

付属のUSBケーブルを使用してDN-HC4500をコンピューターのUSBポートに接続します。本機はプラグアンドプレイ対応で、WindowsおよびMac OS Xでドライバーが自動的にインストールされます。USB 2.0高速ポートを使用してください。

DN-HC4500のファームウェアを更新する方法は？

www.denondj.comからアップデートソフトウェアをダウンロードします。USBで本機を接続し、アップデートモードにします（希望のデッキでBACKとSOURCEを同時押し）。プログラムを起動し、画面の指示に従ってください。転送中は電源を切らないでください。

シームレスループ機能の使い方は？

A1またはA2ボタンを押してループ開始点を設定します。再生中にBボタンを押して終了点を設定すると、自動的にループが開始されます。EXIT/RELOOPボタンでループを終了または再開できます。A1/A2ボタンはホットスタートとしても使用できます。

ピッチ（再生速度）の調整方法は？

Pitchスライダー（60 mm）を動かして速度を調整します。PITCH/KEYボタンを押すとピッチまたはキー調整を有効にします。ピッチ範囲はRANGEを押しながらPARAMETERSノブを回して設定します。PITCH BEND +/-またはジョグダイヤルで一時的な変化を加えることもできます。

音が出ない場合の対処法は？

USBおよびオーディオの接続を確認してください。アプリケーションやOSの音量がミュートになっていないか確認してください。DJソフトウェアでDN-HC4500をオーディオデバイスとして選択してください。サンプリング周波数が一致しているか確認してください（PRESET -> Audio Fs Sel）。必要に応じて本体とコンピューターを再起動してください。

Denonミキサーでフェーダースタート機能を使用する方法は？

DN-HC4500のFader Start出力からミキサー（例：DN-X900）の対応する入力に3.5 mmステレオミニジャックケーブルを接続します。クロスフェーダーまたはチャンネルフェーダーを操作すると、PRESET設定（Fader In Mode）に従って再生が自動的に開始または一時停止します。

オーディオのサンプリング周波数の設定方法は？

PRESETメニューでAudio Fs Selを選択します。44.1 kHz、48 kHz、96 kHz、またはAUTOから選択できます。AUTOモードでは、コンピューターから送信されるデータに周波数が追従します。PARAMETERSノブで確定します。すべてのソフトウェアがすべての周波数を同時にサポートしているわけではないことに注意してください。

DN-HC4500のクリーニング方法は？

本体の電源を切ってください。柔らかい乾いた布でフロントパネルと筐体を拭いてください。化学薬品、アルコール、溶剤は絶対に使用しないでください。通気口にほこりを吹き込まないでください。

音が途切れたり歪んだりする場合の対処法は？

WindowsのASIOパネルでバッファサイズが小さすぎる可能性があります。ASIOコントロールパネルで値を大きくしてください（88～2048サンプル）。リソースを消費する他のアプリケーションを閉じてください。USBケーブルが正しく接続され、USB 2.0ポートを使用していることを確認してください。

PCとCDプレーヤー（DN-D4500/BU4500）のソースを切り替える方法は？

SOURCEボタンを押します。PARAMETERSノブを回して希望のデバイス（PCまたはCD）を選択します。再度ノブを押して確定します。「OK to CHANGE？」というメッセージが表示されたら、もう一度押して確定します。ソースが切り替わり、対応するインジケーターが点灯します。

使用説明書 DNHC4500 Denon DJ

USB MIDI / AUDIOインタフェース & コントローラ

DN-HC4500

OPERATING INSTRUCTIONS

BEDIENUNGSANLEITUNG

MODE D'EMPLOI

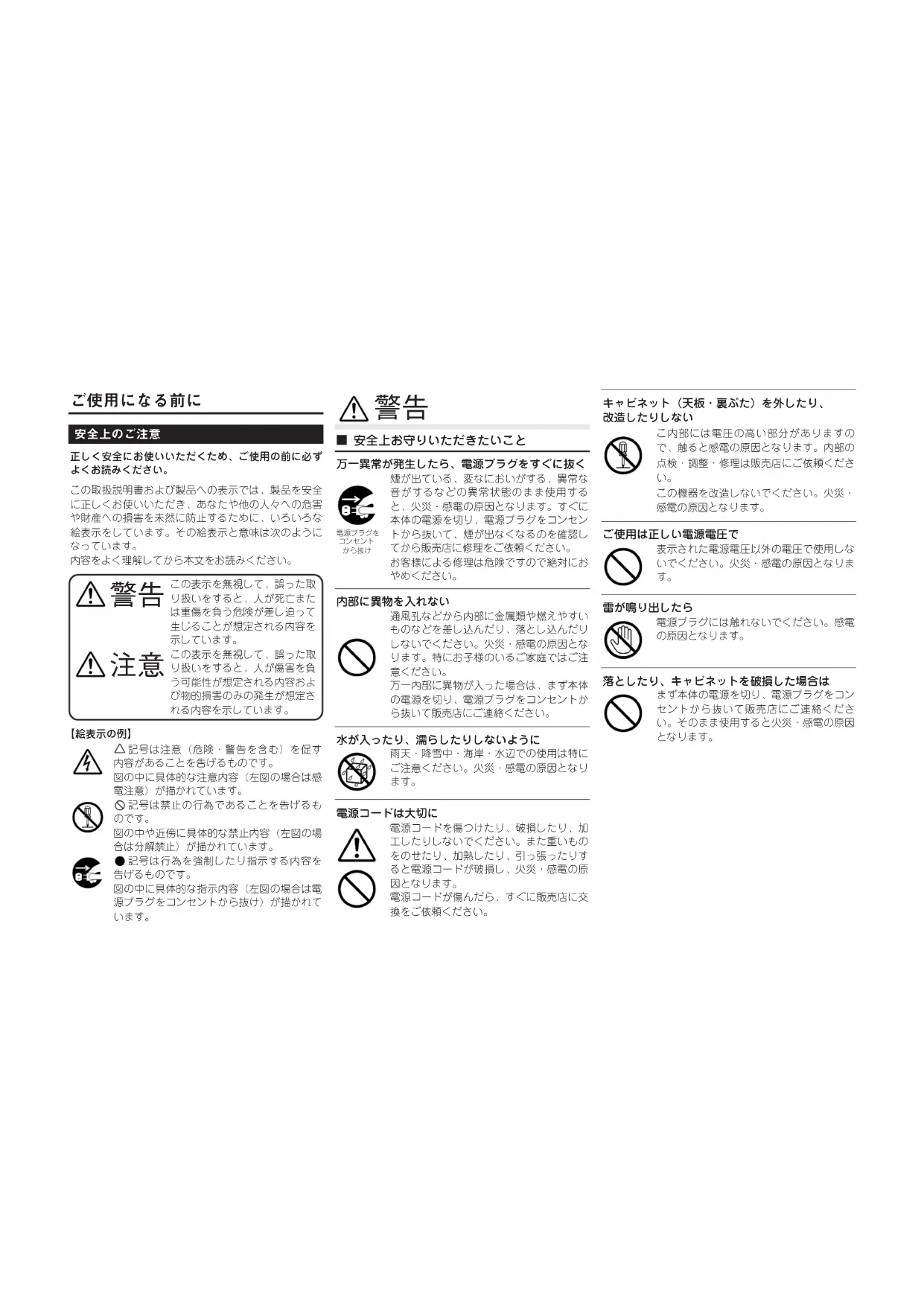

正しく安全にお使いいただくため、ご使用の前に必ずよくお読みください。

この取扱説明書および製品への表示では、製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。その絵表示と意味は次のようになっています。

内容をよく理解してから本文をお読みください。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う危険が差し迫って生じることが想定される内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。

【絵表示の例】

△記号は注意（危険・警告を含む）を促す内容があることを告げるものです。

図の中に具体的な注意内容（左図の場合は感電注意）が描かれています。

◎記号は禁止の行為であることを告げるものです。

図の中や近傍に具体的な禁止内容（左図の場合は分解禁止）が描かれています。

● 記号は行為を強制したり指示する内容を告げるものです。

図の中に具体的な指示内容（左図の場合は電源プラグをコンセントから抜け）が描かれています。

警告

■ 安全上お守りいただきたいこと

万一異常が発生したら、電源プラグをすぐに抜く

電源プラグを コンセント から抜け

煙が出ている、変なにおいがする、異常な音がするなどの異常状態のまま使用すると、火災・感電の原因となります。すぐに本体の電源を切り、電源プラグをコンセントから抜いて、煙が出なくなるのを確認してから販売店に修理をご依頼ください。 お客様による修理は危険ですので絶対におやめください。

内部に異物を入れない

通風孔などから内部に金属類や燃えやすいものなどを差し込んだり、落とし込んだりしないでください。火災・感電の原因となります。特にお子様のいるご家庭ではご注意ください。

万一内部に異物が入った場合は、まず本体の電源を切り、電源プラグをコンセントから抜いて販売店にご連絡ください。

水が入ったり、濡らしたりしないように

雨天・降雪中・海岸・水辺での使用は特にご注意ください。火災・感電の原因となります。

電源コードは大切に

電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものをのせたり、加熱したり、引っ張ったりすると電源コードが破損し、火災・感電の原因となります。

電源コードが傷んだら、すぐに販売店に交換をご依頼ください。

キャビネット（天板・裏ぶた）を外したり、改造したりしない

こ内部には電圧の高い部分がありますので、触ると感電の原因となります。内部の点検・調整・修理は販売店にご依頼ください。

この機器を改造しないでください。火災・感電の原因となります。

ご使用は正しい電源電圧で

表示された電源電圧以外の電圧で使用しないでください。火災・感電の原因となります。

雷が鳴り出したら

電源プラグには触れないでください。感電の原因となります。

落としたり、キャビネットを破損した場合は

まず本体の電源を切り、電源プラグをコンセントから抜いて販売店にご連絡ください。そのまま使用すると火災・感電の原因となります。

■ 取り扱いについて

風呂・シャワー室では使用しない

水場での 使用禁止

火災・感電の原因となります。

この機器の上に花瓶・植木鉢・コップ・化粧品・薬品や水などが入った容器を置かない

こぼれたり、中に入った場合、火災・感電の原因となります。

この機器の上に小さな金属物を置かない

万一内部に異物が入った場合は、まず本体の電源を切り、電源プラグをコンセントから抜いて販売店にご連絡ください。そのまま使用すると、火災・感電の原因となります。

注意

■ 安全上お守りいただきたいこと

電源コードを熱器具に近づけない

コードの被ふくが溶けて、火災・感電の原因となることがあります。

電源プラグを抜くときは

電源プラグを抜くときは電源コードを引っ張らずに必ずプラグを持って抜いてください。コードが傷つき、火災・感電の原因となることがあります。また、満れた手で電源プラグを抜き差ししないでください。感電の原因となることがあります。

濡れた手で電源プラグを抜き差ししない

感電の原因となることがあります。

レーザー光源をのぞき込まない

レーザー光が目に当たると視力障害を起こすことがあります。

機器の接続は説明書をよく読んでから接続する

テレビ・オーディオ機器・ビデオ機器・スピーカーなどの機器を接続する場合は、電源を切り、各々の機器の取扱説明書に従って接続してください。また接続は指定のコードを使用してください。指定以外のコードを使用したり、コードを延長したりすると発熱し、やけどの原因となることがあります。

電源を入れる前には音量を最小にする

突然大きな音が出て聴力障害などの原因となることがあります。

電源コードは確実に接続し、

束ねたまま使用しない

電源コードを接続するときは接続口に確実に差し込んでください。差し込みが不完全な場合、火災・感電の原因となることがあります。また、電源コードは束ねたまま使用しないでください。発熱し、火災の原因となります。

■ 置き場所について

不安定な場所に置かない

ぐらついた台の上や傾いたところなど不安定な場所に置かないでください。落ちたり倒れたりして、けがの原因となることがあります。

次のような場所には置かない

火災・感電の原因となることがあります。 - 調理台や加湿器のそばなど油煙や湯気が当たるようなところ - 湿気やほこりの多いところ - 直射日光の当たるところや暖房器具の近くなど高温になるところ

壁や他の機器から少し離して設置する

壁から少し離して据え付けてください。また放熱をよくするために、他の機器との間は少し離して置いてください。ラックなどに入れるときは、機器の天面や背面から少し隠間をあけてください。内部に熱がこもり、火災の原因となることがあります。

■ 取り扱いについて

通風孔をふさがない

内部の温度上昇を防ぐため、ケースの上部や底部などに通風孔が開けてあります。次のような使いかたはしないでください。内部に熱がこもり、火災の原因となることがあります。

• あお向けや横倒し、逆さまにする
• 押し入れ、専用のラック以外の本箱など風通しの悪い狭い場所に押し込む
• テーブルクロスをかけたり、じゅうたん・布団の上に置いて使用する

この機器に乗ったり、ぶら下がったりしない

特に幼いお子様のいるご家庭では、ご注意ください。倒れたり、壊れたりして、けがの原因となることがあります。

重いものをのせない

機器の上に重いものや外枠からはみ出るような大きなものを置かないでください。バランスがくずれて倒れたり、落下して、けがの原因となることがあります。

移動させる場合は

まず電源を切り、必ず電源プラグをコンセントから抜き、機器間の接続コードなど外部の接続コードを外してからおこなってください。コードが傷つき、火災・感電の原因となることがあります。

この機器の上にテレビなどを載せたまま移動しないでください。倒れたり、落下して、けがの原因となることがあります。

機器の接続は説明書をよく読んでから接続する

オーディオ機器などの機器を接続する場合は、電源を切り、各々の機器の取扱説明書に従って接続してください。また接続は指定のコードを使用してください。指定以外のコードを使用したり、コードを延長したりすると発熱し、やけどの原因となることがあります。

■ 使わないときは

長時間の外出・旅行の場合は

安全のため必ず電源プラグをコンセントから抜いてください。火災の原因となることがあります。

■ お手入れについて

お手入れの際は

安全のため電源プラグをコンセントから抜いておこなってください。惑電の原因となることがあります。

5年に一度は内部の掃除を

販売店などにご相談ください。内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、湿気の多くなる梅雨期の前におこなうと、より効果的です。 なお、内部の掃除費用については販売店などにご相談ください。

取り扱い上のご注意

結露現象について

■ 結露とは

冬期に暖房をした部屋の窓ガラスに水滴がつくような現象をいいます。

■ 結露が起こる条件は

冬期などに本機を戸外から暖房中の室内に持ち込んだり、部屋の温度を暖房などで急に上げたりすると本機内部の動作部に繋がつき、正常に動作しなくなることがあります。経営は、夏にエアコンの風が直接当たるところでも起こることがあります。その場合には本機の設置場所を変えてください。

• 結露が起こった場合は、電源を入れしばらく放置しておいてください。周囲の状況によって異なりますが、1～2時間で使用できるようになります。
• ディスクに露がついている場合がありますので、きれいに拭き取ってください。

テレビ放送の画面にしま模様が入る場合

■ テレビ放送の電波状態により、本機の電源を入れたままテレビ放送を見ると、しま模様が出る場合がありますが、本機やテレビの故障ではありません。テレビ放送を見る場合には本機の電源を切ってご覧ください。

FMやAM放送を受信している場合

■ FMやAM放送を受信しているとき、本機の電源が入っているとFMやAM放送の受信音に雑音が入る場合があります。本機を使用しないときは電源を切ってください。

お手入れについて

■ キャピネットや操作パネル部分の汚れを拭き取るときは、柔らがい布を使用して軽く拭き取ってください。
- 化学ぞうきんをご使用の際は、その注意書に従ってください。
■ ベンジン・シンナーなどの有機溶剤および殺虫剤などが本機に付着すると変質したり変色することがありますので使用しないでください。

使わないときは

■ ふだん使わないとき

• 必ずディスクを取り出し、電源を切ってください。
• 外出やご旅行の場合は、必ず電源プラグをコンセントから抜いてください。

■ 移動させるとき

• 衝撃を与えないでください。
• 必ずディスクを取り出し、接続コードを外したことを確認してからおこなってください。

日本語

目次

1 特徵
2 接続 2
3 各部の名称と機能....3～5
4 デバイス交換....5
5 PRESET (ブリセット) 6

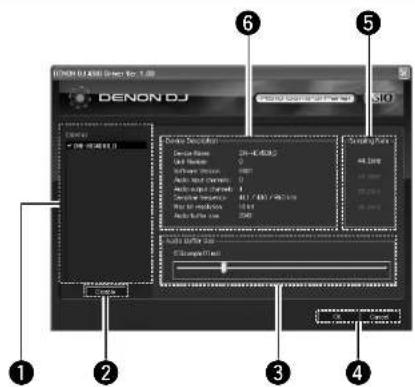

6 ASIOコントロールパネル (Windows版のみ) 7、8

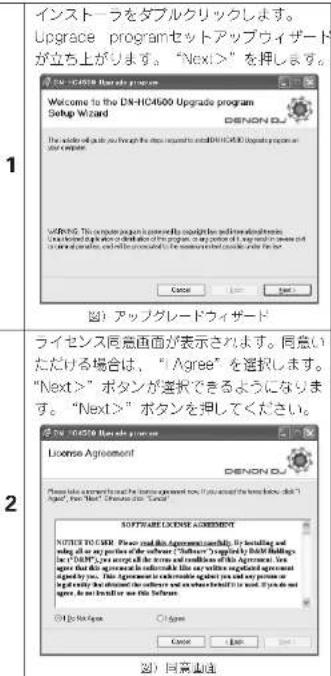

7 バージョンアップ 9\~11
8 MIDコマンド 12\~17
9 故障かな?と思ったら.....18
10 保証とサービスについて …… 18
11 主な仕様 19

付属品に付いて

梱包箱の中には、本体とは別に下記の付属品が入っています。ご使用の前にご確認ください。

1 オーディオコード	2
2 USBケーブル	1

3 取级说明書......1

4 CD-ROM ......

① 特徵

■ 内部24-Bitプロセッシング&USBオーディオ

USBパスのみを電源にしている大部分のDJミディコントローラとは異なり、DN-HC4500は優れた性能を得るために、独自の内部専電源装置を搭載していますので、優れたパフォーマンスが実現されます。DN-HC4500は、Burr Brown（TIの製品）24ビットDACプロセッシング機能を備えていますので、非常に忠実なオーディオ出力が得られます。USBオーディオインターフェースは、2チャンネル・ステレオ出力ペア、44.1/48/96 kHzサンプリングレンジ、それに低レイテンシASIO/CSX Coreオーディオサポートを含みます。

■マルチファンクショナル・ タッチセンシティブJogディスク

71mm JOGディスクは、超高レソリューションパルスとタッチセンサで精緻に構成されており、人の手が演じる蛍妙ですばやいスクラッチングの動作を正信に再現します。もちろん、Jogディスクをマップして、たとえばピッチベンド、スキャン、ファイル検索、効果のためのドライ/ウェット防御など、他の重要な機能を遂行させることもできます。

■ バイプラントチュープディスプレイ、2行文字テキストサポート付き

DN-HC4500のもうひとつのユニークな特徴は、情報量豊富で動きのあるチューブディスプレイにあります。このディスプレイは2行の文字情報を表示してファイル、フォルダをすばやくナビゲートし、正しいファイルがロードされているかどうか直認しますので、ご自分のモニターで探すまでもありません。ビジュアル32桁マーカーポイントインジケータは、あなたの手の動きを光深で、ドリフトなしにフォローします。そのほかのインジケータには、Looping、Hot Starts、BPM Info、Elapsed/Remain Time、MP3/WAVファイルタイプ、その他の有用なインジケータがあります。

■ レスポンスの優れたソフトラバーボタン、スイッチ、ノブ

• 各デッキの上部に5個のアクセスしやすいファンクションキー
• 奥ゆきあるレソリューションや幅広いビッチレンジが可能な45mmビッチスライダー
• パイプラントCUE/PLAYボタン照明
• 操作を確実にする二段階照明ボタン
• マルチカラー照明を備えたレイヤリング機能ボタン
• レイヤリング機能用のマルチカラーLED
• Pitch Bendボタン
• Parameterノブ、Range、Sync、Playlist、Back、Fast Searchおよびその他のキーは、必要に応じて設定することができます。

■ トラディショナルで直観的なデュアルCD プレーヤースタイルのレイアウト

■ 高速USB 2.0インターフェース

■ フェダースタート すべてのDENONミキサーを含むトラディショナルなフェダースタートをサポート

■ サイドパネルは凹型になっているので接続が容易

■ 多用途的なラックマウントおよびテーブルトップデザイン

■ ユーザアジャスタブルなブリセット

■ソフトウェアはUSBでアップグレード可能 DENON, DJは、ユーザーからの貴重なフィードバックに基づき、随時、現在の感体に細かな改良をほどこしたり、新たな強力な機能を追加したりします。これらの新たなプラグインはいつでも無料で、ウェブサイトwww.denondi.comから入手が可能です。

日本語

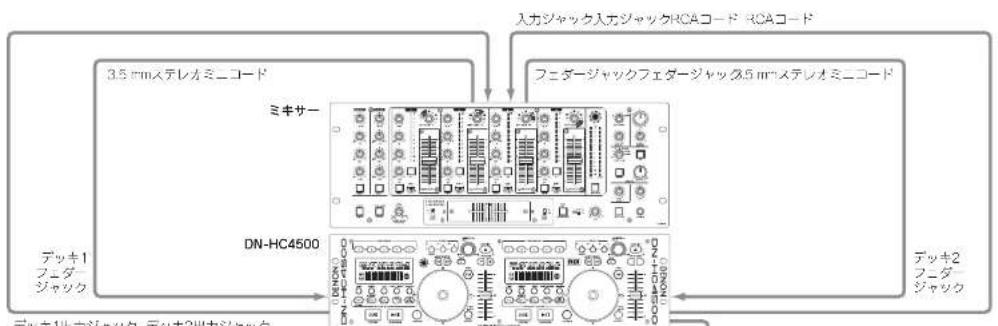

2 接続

接続

1. 電源スイッチをオフにします。
2. RCA ピンコードをミキサーの人力端子に接続します。

注意

• かならず付属の制御コードを使用してください。他の種類のケープルの使用は損傷の原因となります。
• 制御コードを接続するときはかならず電源をオフにしてください。ユニットが正しく作動しないことがあります。

デッキ1山カジャック デッキ2出力ジャック

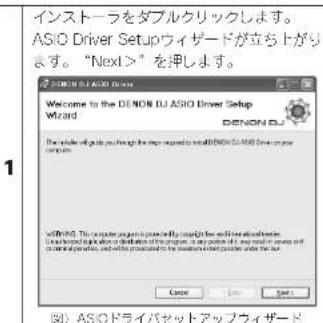

DFNON PC/MACアップグレードアプリケーションとASIOドライバーアブリケーション（飲み込み）

木検の授航可能なPCのOSバージョン: Wrocows XP SP2 Mac OSX 10.4以外
このOSバージョン以外のPCでは、USB MIDIに対していないため、本線とUSBで接続後、PCが異常動作する場合があります。

PCとの接続

• DN-HC4500はPlug-and-Playデバイスです。これによりあなたがコンピュータに初めてDNHC4500を接続したときに自動でドライバがインストールされます。
• DN-HC4500とPCの利用可能なUSBポートを接続するには、付属のUSBケーブルを使用して下さい。
• 接続すると下のような表示がPC画面右下に表示されます。

インストールが終わると“新しいハードウェアがインストールされ、使用する準備ができました。”のメッセージがトのように表示されます。

これでインストールは終了です。DN-HC4500は使える状態にあります。

MACとの接続

• MAC OSのもと、DN HC4500はPlug and Playデバイスであり、接続するとすぐに使えるようになります。
• DN-HC4500とMACの利用可能なUSBポートを接続するには、付属のUSBケーブルを使用してください。

③ 各部の名称と機能

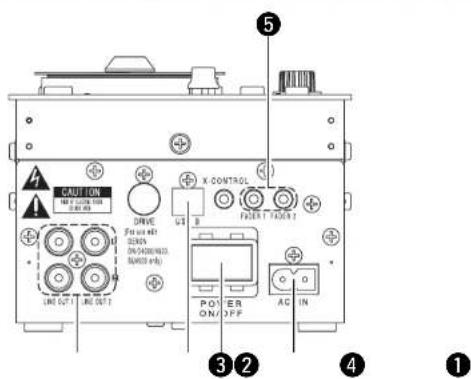

(1) サイドパネル

CAUTION 100Ω 250Ω 100Ω 30Ω 40Ω LINE OUT LINE OUT X-CONTROL FIRE 1" FARE 1" POWER OFF AC IN 3 2 1

① アナログ出力端子（LINE OUT）

- アンバランスRCA出力端子です。

- オーディオ信号出力

② USB B 端子

- コンピュータに接続します。

- DN-HC4500からUSB MIDI, HIDコマンドを送ります。

- PCからUSB AUDIOを送ります。

③ 電源ボタン

- このボタンを押して、電源をオン/オフします。

④ ACインレット端子

- 电源コードのプラグをDN-HC4500のACインレット端子に差し込みます。

⑤ フェダースタート端子

- ミキサーにフェダースタート機能があるときは、この端子を使用してください。

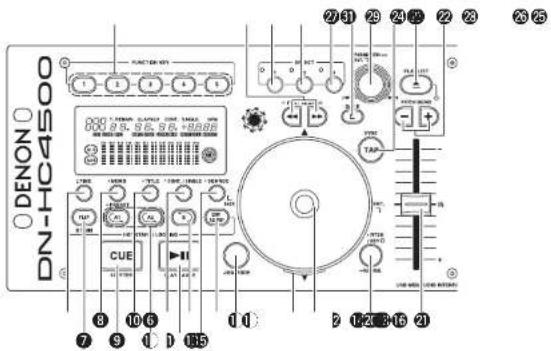

(2) フロントパネル

000-500 DENON 000-500 CUE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 FUNCTION: INT I I I I TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAK TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TIN TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT TAX TAT

注意：

多くのボタンには2通りの異なる機能が割り当てられており、短く押すか長く（1秒以上）押すかによってそれぞれの機能が展択されます。“●”のマークは短く押す機能を示し，“-”のマークは長く押す機能を示します。

6 • TIME, - Total（タイム、トータル） 【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑦ FLIP/B TRIM（フリップ/Bトリム） 【PCDJ接続時】

PCDJのマニュアルを参照してください。

8 • MEMO, - PRESET

(メモ、ブリセット)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑨ CUE/STUTTER（キュー/スタッター） 【PCDJ接続時】

- プレイモードでこのボタンを押すと、ファイルは再生開始位置に戻されます。

- キューモード時にキューボタンを担すと、そのキューポイントからスタッターサウンドが再生されます。これをスタッタープレイといいます。(スタッター)

⑩ TITLE（タイトル）

【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑪ A1, A2

【PCDJ接続時】

- このボタンを用いて、ホットスタート、シームレスループ、およびスタッターの開始ポイントを設定することができます。

⑫ • CONT./SINGLE, - RELAY (コント./シングル、リレー)

【PCDJ接続時】

PCDのマニュアルを参照してください。

⑬ PLAY/PAUSE (プレイ/ポーズ) 【PCDJ接続時】

- このボタンを押すと、再生がスタートまたは一時停止します。

日本語

14 B

【PCDJ接続時】

- Aポイントを設定した後、これを使って、シームレスループ作成のためのBポイントを設定します。

⑮ SOURCE (ソース)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑯ EXIT/RELOOP (エグジット/リループ)

【PCDJ接続時】

- このボタンを押して終了するか、またはふたたぴシームレスループ再生に戻ります。 この機能を使って、さまざまなルーピングを付け加えることができます。

⑰ JOG MODE (ジョグモード)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑱ JOG indicator (ジョグインジケータ)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑲ JOG disc (ジョグディスク)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

20 PITCH/KEY, RANGE

(ビッチ/キー、レンジ)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

② Pitch Slider（ビッチスライダー）

【PCDJ接続時】

- このピッチスライダーで、再生スピードを調整します。

- 上にスライドさせると再生スピードは増大し、下にスライドさせると再生スピードは減少します。

② PITCH BEND±（ビッチベンド±）

【PCDJ接続時】

- これらのボタンを担している間、メインの再生スピードは一時的に増減します。

- ボタンをはなすと、再生スピードは以前のスピードに戻ります。

23 PLAY LIST (ブレイリスト)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

24 TAP (タップ)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

25 PARAMETERS Knob (パラメータノブ)

【PCDJ接続時】

- 回す；

Presetのパラメータを選択します。

-押す

選択されたパラメータを決定します。

26 BACK (バック)

【PCDJ接続時】

PCIJのマニュアルを参照してください。

27 EFFECT3 (エフェクト3)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

28 EFFECT2 (エフェクト2)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

⑲ EFFECT1 (エフェクト1)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

30 FAST SEARCH (ファストサーチ)

(◀◀/▶▶)

QUICK JUMP (クイックジャンプ)

【PCDJ接続時】

PCDJのマニュアルを参照してください。

31 FUNCTION (ファンクション)

【PCDJ接続時】

PCIJのマニュアルを参照してください。

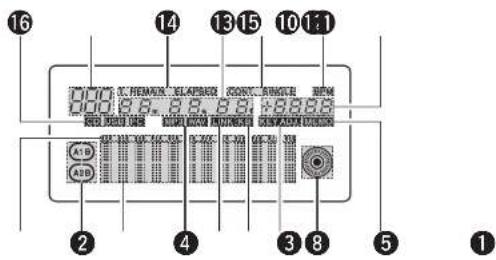

(3) ディスプレイ

- 曲の終了位置までの時間が指定時間以下になると、曲の残り時間（EOM）に合わせ再生位置表示が点滅し、虫の終了を知らせます。

② ループモードインジケータ

- DN-HC4500は、ループモード表示としてのAとB、2個のループ表示があります。 AとB表示は、A、Bが設定されると表示されます。

③ 文字ディスプレイ

- このブロックは、各種の操作情報、テキストメッセージなどを表示します。

④ ファイルデータインジケータ

- 再生しているファイルの種類を表示します。

⑤ 外部デバイス接続確認インジケータ

- DN-HC4500と外部機器との間でMIDI信号の送受信があったときに点灯します。

⑥ キーボードインジケータ

- 外部より点灯コマンドを受信したときに点灯します。

⑦ KEY ADJ.インジケータ

- キーアジャストモードのとき "KEY ADJ." が点灯します。

⑧ ビジュアルマーカー

- 各Dockの再生状態に合わせて再生位置を表示します。

⑨ MEMOインジケータ

- 再生中またはスタンパイ中のファイルにメモデータが記憶されているとき、"MEMO"表示が点灯します。

⑩ ビッチインジケータ

- 再生スピード（ピッチ）を表示します。

⑪ BPMインジケータ

- Pitch表示部にBPMが表示されるときに表示されます。

⑫ 再生モードインジケータ

- 再生モードを表示します。

CONT.:

1つの曲の再生が終了すると続けて次の曲を再生します。

SINGLE :

1つの曲の再生が終了するとその曲で再生が止まります。

⑬ 分、秒、フレーム表示

- これらは現在再生している位置や、スタンパイしている位置を表示します。

⑭ タイムモードインジケータ

- Timeボタンを抑したときに次のように切り昔わります。

ELAPSED :

曲の頭からの再生経過時間を表示します。 REMAIN：

曲の残量時間を表示します。

T.ELAPSED :

ディスクの先頭曲からの再生時間を表示します。

T.REMAIN :

ディスクの全曲の残量時間を表示します。

⑮ トラックインジケータ

- 現在再生されている曲番号を表示します。

⑯ 接続インジケータ

- DN-HC4500がコントロールする接続機器を表示します。 PC：

PC/MACのDJソフトをコントコールします。

4 デバイス交換

SOURCEボタンを押して、 "SOURCE" 選択画面を表示します。

1 ご注意

- BACKボタンを押すとソース切り替えを終了し、通常モードへ戻ります。

PARAM

てデバイスを選択します。 ノブをもう一度押すと、登銀されます。

"OK to CHANGE" が表示されます。

ご注意：

- “OK to CHANGE? ↓”が表示されているときにパラメータノブをまわすとNOに切ら替わります。

- NOのときにパラメータを押すかBACKボタンを押すと手順1へ戻ります。

3

ノブをもう一度拝すと、登録されます。 "Completed!"が表示されソース切り替え が終了します。

日本語

5 PRESET (プリセット)

• ソース選択が“PC”の場合のみ本機能は有効です。
• 本機は、機器の動作モードをユーザが記憶/呼び出しできるプリセット機能を有し、以下の項目と値を持らます。

1. ブリセットモード

① PRESETボタンを1秒以上担し続けると、プリセットモードに入ります。

② PARAMETERSノブで、プリセット項目を届びます。
③ 項目を選んでPARAMETERSノブを押すと、プリセット項目が変更されます。
④ つぎに、PARAMETERSノブを回します。プリセットデータが属択されます。
⑤ データを選んでPARAMETERSノブを拝すと、プリセットデータが変更されます。
⑥ 複数のプリセットをおこなうときは、手順②～⑤を緩り返してください。
⑦ PRESETボタンを押すと、プリセットモードはオフになります。

2. ブリセット項目およびデータ

データのわきに付いた“*”印はデフォルト値を意味します。

(1) USB Mode Sel : HC4500 MIDI*

USB通信モードを選択します。

DN-HC4500 MIDは独自のMIDI仕様です。

(2) Audio Fs Sel : 44.1k* / 48k / 96k / Auto

44.1kHz:PCから送信される情報によらず44.1kHzにサンプリング周波数（Fs）を固定します。

48kHz：PCから送信される情報によらず49kHzにサンプリング周波数（Fs）を固定します。

96kHz：PCから送信される情報によらず36kHzにサンプリング周波数（Fs）を固定します。

AUTO: PCから送信される情報に連動してサンプリング周波数（F5）を切換えます。

① Fsを設定するには、PARAMETERSノブ押します。

文字ディスプレイに "OK to CHANGE?↓" と表示されます。

② もう一度PARAMETERSノブを押します。

③ 変更後は “Audio Fs Se” が表示されます。

例えば2台をPCに接続する場合は、片側の機器をNo2等に設定してください。

(4) MID CH Set: 1&2* / 3&1 / 5&6

MIDIチャンネルを設定します。

(5) JOG Pulse Sel: 1480° / 740 / 555 / 370 count/cycle

JOG1周あたりで出力するパルス数を選択します。

X-コントロール入力信号のクロスフェダー入力の有効/無効を設定します。

(8) Preset Init.: すべてのプリセットデータを出荷時のデフォルト設定に戻します。

① PRESETデータをクリアするには、PARAMETERSノブを押します。

文字ディスプレイに“Preset Init”が明滅します。

② もう一度PARAMETERSノブを押します。

文字ディスプレイに "Push to Exe" と表示されます。

③ もう一度PARAMETERSノブを押します。

文字ディスプレイに "OK to CHANGE?" と表示されます。

④ 消去が完了すると、“Completed!”と表示されます。

6 ASIOコントロールパネル（Windows版のみ）

ASIOドライバのインストール

ライセンス同島曲面が表示されます。同意いただける場合は、「I Agree」を選択します。 "Next>" ポタンが選択できるようになります。 "Next>" ポタンを押してください。

3

Asia Driverをインストールするフォルダを確認する画面が表示されます。 "Next>° ポタンを押してください。

デフォルトは “C¥Program Files¥DENON DJ¥DDJASIO¥” です。 変更したい場合は“Browse”を選択して道当なフォルダを選択してください。 また、インストールしたパソコンを“みんな”で使う場合には“Everyone”を、“個人”で使う場合には“Just me”を選択してください。

日本語

4

Desk topにアイコンを作成するかを確認する確認画面が表示されます。

アイコンを作成する場合はチニックボックスにチェックを入れて "Next>" ポタンを拝してください。

"Next >" ポタンを拝します。インストール が始まります。 Continue Installation The installation must install ENON SU AND Other non-CPA. Can: Next is to switch the installation. Cancel Cancel Cancel 図：インストール開始頁面

6

インストール中の画面です。

DEMON DJ ASIO Driver Installing DEKON DJ ASIO Driver DEMON DJ ASIO Driver installed Progress Cancel OK Cancel 图 1 インストール中

インストール完了画面です。"Close" ボタンを押してください。

ONION 01: A320 Server Installation Complete OK! ONION 01 ONION 01: A320 Server is not accessible instead. OK! Don't use Cancel Cancel Cancel 圖) インストール完了頁面

■ アンインストール

アンインストールはコントロールパネル“アプリケーションの追加と削除”から行ってください。

日本語

起動方法

ホストアプリケーションからDENON DJ ASIOドライバの“ASIOコントロールパネル”が呼び出されたとき、DENON DJ ASIOドライバはASIOコントロールパネルを表示します。

コントロールパネル画面について

DENON DJ 1.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

① Device

対応するDENON DJ機器を自動的に列挙してその一覧をリスト表示する領域です。 (例：DN-HC4500-1)

• 設定対象となるデバイスを一覧から選択し、選択されたデバイスの現在の設定が右側に表示されます。
• デバイスをダブルクリックした場合、ASIO デバイス仕様デバイスの状態がEnableなら Disable、DisableならEnableに切り替わります。

注意：

• デバイスの選択は一つだけです。
• ASIOデバイスとして使用中のデバイスは太字で表示します。（複数のデバイスを同時に有効にできます。）

② Enable/Disable

(イネーブル/ディセーブル)

デバイス一覧表示部で選択されているデバイスをASIC使用デバイスとしてアクティブ化するボタンです。

③ Audio Buffer Size

(オーディオバッファサイズ)

バッファサイズを調整するスライダーです。

注意：

• 数値範囲は88～2048（サンプル単位）ステップは1msずつです。
• 複数デバイスがActive化されている場合、全Activeデバイスの設定値は共通です。

④ OK/Cancel (OK/キャンセル)

OK:

設定の変更を反映してASIOコントロールパネルを閉じるボタンです。

Cancel :

設定の変更を反映せずにASIOコントロールパネルを開じるボタンです。

⑤ Sampling Rate (サンプリング率)

サンプリングレートの達求状態を表示します。 DFNON ロJ ASIOドライバが対応する周波数は以下の通りです。
• 44.1kHz/48kHz/96kHz

⑥ Device Description (デバイスの説明)

デバイス情報一覧で選択されているデバイスの情報を表示する領域。

以下の内容が表示されます。

• Device name (デバイス名)
• Unit number (ユニットナンバー)
• Software version (ソフトウェアバージョン)
• Audio inout channels (オーディオ入力チャンネル)
• Audio output channels (オーディオ出力チャンネル)
• Sampling frequency (サンプリング周波数)
• Max bit resolution (最大ビット分解能)
• Audio buffer size (オーディオバッファサイズ)

注意：

機器情報が取得できなかった場合、全項目を“-(ハイフン)”で表示します。

⑦ バージョンアップ

DENONのサイトで配布する機器バージョンアップファイルを、機器バージョンアップソフトウェアを用いてバージョンアップします。

DENONのウェブサイトwww.denon.jp/dj/で最新のソフトを確認してください。

Upgrade program（アップグレードプログラム）のインストール（Windows版）

Upgrade programをインストールするフォルダを確認する画面が表示されます。 "Next >" ボタンを押してください。 Select Installation Folder DENON DJ The number of installed DN-DC400 Upgrade program is the following table: To install the table, click "Next" to install a different table, then access to this "Browse" Name: Program Files\DENON_DJ\DDJUpdater\DC400 Browse Save As Install DN-DC400 Upgrade program for research or for anyone who uses the computer Everyone Create Delete View OK 図：インストール場所確認 デフォルトは "C¥Program FilesDENON_DJDDJUpdaterDN-HC4500" です。 変更したい場合は "Browse" を選択して適当なフォルダを選択してください。 また、インストールしたパソコンを "みんな" で使う場合には "Everyone" を、"個人" で使う場合には "Just me" を選択してください。

日本語

4

Desk topにアイコンを作成するかを確認する確認画面が表示されます。 アイコンを作成する場合はチェックボックスにチェックを入れて“Next>”ボタンを拝してください。

"Next >" ポタンを拝します。インストールが始まります。 Confirm Installation DENON DJ The installation is ready to install ON/OFF/OSI2010 graphics program or your complete Cost: "OK" to install the installation. Cancel Help Finish... 図：インストール開始頁面

6

インストール中の画面です。 DNH104500 Upgrade program DNH104500 Upgrade program DNH104500 Upgrade program Denon 63 Cancel OK Cancel 图）インストール中

7

インストール完了画面です。 "Close" ボタンを抑してください。 Installation Complete INTEL 03 (log file program has been replaced installed) Class: "Close" to exit OK Cancel Help Cancel 图1 インストール完了画面

■ アンインストール（Windows版のみ）

アンインストールはコントロールパネル“アプリケーションの追加と削除”から行ってください。

Upgrade program（アップグレードプログラム）のインストール（Mac版）

Macintosh版Upgrade programのインストールではアプリケーション本体をMacにコピーします。

日本語

バージョンアップ手順

1

PCと機器をUSBで接続します。

機器をバージョンアップモードで電源を立ち上げます。

バージョンアップモードでの立ち上げ方：

Deck1もしくはDeck2のBACKボタンとSOURCEボタンを同時に押下しながら電源を投入します。

機器のパネル表示には、Deck1便に

Up	Down	Down	Down	Down	Down	Down	Down
Up	Down	Down	Down	Down	Down	Down	Down

バージョン情報が表示されます。

Deck2側に

機器が未接続場合、機器のパネル表示にはDeck2側に

100	200		300	400	500	600	700	800	900	1000
110	120		130	140	150	160	170	180	190	200

が表示されます。

DN HC4500 Update programを立ち上げます。

PC上に以下の画面が表示されます。

現在のバージョン情報
認証したデバイス名が表示されます。

このとき機装が接続されていないが、機器がバージョンアップモードでない場合は以下の図のようになります。また、バージョンアップファイルが読み込まれていない場合は“File is not ready.”が表示されます。

アップデートファイルがコードされていない状態。

アップデートファイルをDENON DJアップグレードプログラム画面にドラッグ&ドロップして下さい。Loadボタンが選択できる状態になります。

Loadボタンを押してアップデートファイルを転送します。

機変のパネル表示には、転送中Deck1側に

UP	data	Mode
Loading

転送完了すると

UP	DATE	S	MODE
+	+	>	+	+

が表示されます。

(左側：旧バージョン、右側：新バージョン)

転送完了後、OKボタンを担すとExecute（実行）ボタンが有効表示（押せるような状態）に切り替わります。

Executeボタンを押して、バージョンアップを開始します。

バージョンアップ完了後は、"Version up was completed."の表示ができます。

機器のパネル表示には、バージョンアップ中 Deck1見に

バージョンアップが完了すると

が表示されます。

バージョンアップ失敗時には "Version up was not completed." を表示しExecuteボタンを押す前に戻りますので、再度Executeボタンを担してください。

OKボタンを押して終了です。

機器のパネル表示には、Deck2側に

が表示されます。

アップデートプログラムを終了して、DNHC4500の電源をOFFしてください。

注意：

- ロード中やバージョンアップ中はセットの電源をOFFしたり、PCとの接続ケーブルをはずしたりしないで下さい。また、セットのボタンやパソコンのキーボードも押さないで下さい。

- ロード中やバージョンアップ中にエラー表示が出た場合には、手順1からやり直して下さい。

その他エラー表示は以下の通りです。

File is invalid.

アップデートファイル読み込み時ファイルが不正だった場合。

Load failed. Check the connection, and retry. アップデートファイルを検索へ転送時、送信エラーになった場合。

アップデートファイルを複器へ転送後、SUMチェックエラーになった場合。

バージョンアップが正常に終了しなかった場合。

日本語

日本語

8 MIDIコマンド

送信データ

パネル操作データの送信は、以下の表に従い、MIDIコマンドを送信します。

■ PCにコマンドを送る

	Items	MIDI command			Message type
		Command	Number	Value
1	Playlist	SW ON : 0x9nSW OFF : 0x8n	0x02	SW ON : 0x40SW OFF : 0x00	Note ON/OFF
2	JOG mode ↑ 0x04 ↑ ↑
3	Pitch/KEY ↑ 0x05 ↑ *
4	TAP ↑ 0x07 ↑ ↑
5	Pitch Bend+ ↑ 0x08 ↑	*
6	Pitch Bend- ↑ 0x09 ↑	*
7	Fast search+ ↑ 0x10 *	*
8	Fast search- ↑ 0x11 *	↑
9	EFX1/FCHO/LOOP ↑ 0x12 * ↑
10	EFX2/FLANGER * 0x13 * *
11	EFX3/FILTER ↑ 0x14 ↑	↑
12	HOT1 ↑ 0x17 ↑ ↑
13	HOT2 ↑ 0x18 ↑ ↑
14	HOT3 ↑ 0x19 ↑ ↑
15	HOT4 ↑ 0x20 ↑ ↑
16	HOT5 ↑ 0x21 ↑ ↑
17	TIME/TOTAL ↑ 0x23 ↑	↑
18	MEVO/PRESET ↑ 0x24 * ↑
19	TITLE	* 0x25 *	↑
20	CONT/SINGLE	* 0x26 *	↑
21	Parameters KNOD SW	* 0x28 *	↑
22	BACK	* 0x30 *	↑
23	SOURCE mode	* 0x31 *	↑
24	FLIP	* 0x36 *	↑
25	A1	* 0x37 *	↑
26	A2	* 0x38 *	↑
27	B	* 0x39 *	↑
28	EXIT/Reload	* 0x40 *	↑
29	Cuc	* 0x42 *	↑
30	Play	* 0x43 *	↑
31	JOG UF	* 0x47 *	↑
32	JOG DOWN	* 0x48 *	↑
33	JOG LEFT ↑ 0x49 ↑
34	JOG RIGHT	* 0x50 *	↑
35	Jogwheel touch	* 0x51 *	↑

	items	MIDI command			Message type
		Command	Number	Value
36	Preset Mode	SW ON : 0x9nSW OFF : 0x8n	0x52	SW ON : 0x40SW OFF : 0x00	Note ON/OFF
37	D4500 Cont. mode	↑ 0x53 ↑	*
38	Jogwheel fwd/rev	0xBn	0x51	Reverse 0x3F~0x00Forward 0x41~0x7Fslow → fast※ relative data	Control change
39	X-Control fader	* 0x53		0x00 min → 0x1/(max)	*
40	Parameters KVOBIncrement/Decrement	↑ 0x54		Increment : 0x00Decrement : 0x7F	*
41	Pitch Slider	0xFn	0x1h (LSR)-100% : 0x7F7F (MSB/LSR)0% : 0x4000 (MSB/LSR)+100% : 0x0000 (MSB/LSR)	0xmin (MSR)	Pitch bench change

n=MIDI CH

日本語

受信データ

LED受信データ

パネルのLEDは以下の表に従いMIDIコマンドでオン、オフ、ブリンクが設定できます。

■ LEDのコマンドを受け取る

	Items	MIDI command			Message type	Notes
		Command	Number	Value
LED		0xBn	ON TRG : 0x4A OFF TRG : 0x4B Blink ON TRG : 0x4C	↓	Control Change
1	Playlist			0x02
2	Pitch match LCD			0x04
3	JOG mode Green			0x05
4	JOG mode Orange			0x06
5	Pitch/KEY Green			0x07
6	Pitch/KEY Orange			0x08
7	TAP Green			0x09
8	TAP Orange			0x0A
9	EFX1/ECHO/LDO* RED			0x05
10	EFX1 Green			0x0C
11	EFX2/FLANGER RED			0x0D
12	EFX2 Green			0x0E
13	EFX3/FLTCR RED			0x0F
14	EFX3 Green			0x10
15	HOT1			0x11
16	HOT1 Dimmer			0x12
17	HOT2			0x13
18	HOT2 Dimmer			0x14
19	HOT3			0x15
20	HOT3 Dimmer			0x16
21	HOT4			0x17
22	HOT4 Dimmer			0x18
23	HOT5			0x19
24	HOT5 Dimmer			0x1A
25	Parameter KNOB			0x1E
26	A1			0x24
27	A1 Dimmer			0x3C
28	A2			0x25
29	A2 Dimmer			0x3D
30	Cue			0x26
31	Play			0x27
32	Jogwheel			0x3B
33	Pitch sider request		only Use 0x4A (request TRG)	0x3C		0x-10500 return pitch side position
34	X Control tader recues.		only Use 0x4A (request TRG)	0x3D		0x-10500 return X Control side position

VFDシンボルデータ受信

VFDの各種シンボルは以下の表に従いオン、オフ、ブリンクが設定できます。

■ VFDシンボルのコマンドを受け取る

	Items	MIDI command			Message type
		Command	Number	Value
VFD Symbol 0xBn			ON TRG : 0x4D OFF TRG : 0x4E Blink ON TRG : 0x4F	↓ Control Change
1	T : 0 x 0 1
2	REMAIN 0x02
3	ELAPSED 0x03
4	CONT : 0x04
5	SINGLE 0x05
6	BPM : 0x06
7	m 0 x 0 7
8	s 0 x 0 8
9	f 0 x 0 9
10	Pitch dot Right 0x0A
11	Pitch dot center			0x0B
12	Pitch dot left			0x0C
13	MP3			0x10
14	WAV			0x11
15	KB 0x13
16	KEY ADJ.			0x14
17	MEMO			0x15
18	(:A1 side			0x16
19	(:A2 side			0x17
20	):A1 side			0x18
21	):A2 side			0x19
22	A1 0x1A
23	A2 0x1B
24	B : A1 side			0x1C
25	B : A2 side			0x1C
26	Scratch Ring out side			0x1E
27	Scratch Ring in side			0x1F
28	Touch dot			0x20
29	Track Position Blink		only Use 0x4D/0x4E	0x21
30	Scratch Poston 1 (Top right)		only Use 0x4D/0x4E	0x22
31	Scratch Position 2		only Use 0x4D/0x4E	0x23
32	Scratch Position 3		only Use 0x4D/0x4E	0x24
33	Scratch Position 4		only Use 0x4D/0x4E	0x25
34	Scratch Position 5		only Use 0x4D/0x4E	0x26
35	Scratch Position 6		only Use 0x4D/0x4E	0x27
36	Scratch Position 7		only Use 0x4D/0x4E	0x28

n=MIDI CH

日本語

	items	MIDI command			Message type
		Command	Number	Value
VFD Symbol		0xBn	ON TRG : 0x4DOFF TRG : 0x4EBlink ON TRG : 0x4F	↓	Control Change
37	Scratch Position 8		only Use 0x4D/0x4E	0x29
38	Scratch Position 9		only Use 0x4D/0x4E	0x2A
39	Scratch Position 10		only Use 0x7D/0x4E	0x2B
40	Scratch Position 11		only Use 0x4D/0x4E	0x2C
41	Scratch Position 12		only Use 0x7D/0x4E	0x2D
42	Scratch Position 13		only Use 0x7D/0x4E	0x2E
43	Scratch Position 14		only Use 0x4D/0x4E	0x2F
44	Scratch Position 15		only Use 0x7D/0x4E	0x3C
45	Scratch Position 16 (Button)		only Use 0x7D/0x4E	0x31
46	Scratch Position 17		only Use 0x4D/0x4E	0x32
47	Scratch Position 18		only Use 0x7D/0x4E	0x33
48	Scratch Position 19		only Use 0x4D/0x4E	0x34
49	Scratch Position 20		only Use 0x4D/0x4E	0x35
50	Scratch Position 21		only Use 0x4D/0x4E	0x36
51	Scratch Position 22		only Use 0x4D/0x4E	0x37
52	Scratch Position 23		only Use 0x7D/0x4E	0x38
53	Scratch Position 24		only Use 0x4D/0x4E	0x39
54	Scratch Position 25		only Use 0x4D/0x4E	0x3A
55	Scratch Position 26		only Use 0x4D/0x4E	0x3B
56	Scratch Position 27		only Use 0x4D/0x4E	0x3C
57	Scratch Position 28		only Use 0x4D/0x4E	0x3D
58	Scratch Position 29		only Use 0x4D/0x4E	0x3E
59	Scratch Position 30		only Use 0x4D/0x4E	0x3F
60	Scratch Position 31		only Use 0x4D/0x4E	0x4C
61	Scratch Position 32 (Top)		only Use 0x4D/0x4E	0x41

n=MIDI CH
* Track Position Blinkはトラックポジション表示セグメント全体のプリンク点灯のON/OFFを設定します。

VFDバラメータデータ受信
時間関連表示とセグメント表示記は以下の表に従い、MDIコマンドで設定できます。
■ VFDパラメーターのコマンドを受け取る

	Items	MIDI command			Message Type
		Command	Number	Value
VFD Parameter
1	Tr number MSB 0xBn 0x40			0.99100-109: “-0” to “-9”110: “-”, 111: *	Control Change
2	Tr number LSB ↑ 0x41	↑ ↑
3	Time mini ↑ 0x42 ↑ ↑
4	Time sec	↑ 0x43	*
5	Time frame	↑ 0x44	↑
6	Pitch POL	↑ 0x45		“+” 0x00“+” 0x01“-” 0x02	*
7	Pitch MSB	↑ 0x46	↑
8	Pitch LSB	↑ 0x47	↑
9	Track Position	↑	0x48 normal0x49 reverse	0-100%	↑
10	Segment 1 1 MSB	↑ 0x01	0x00~0x0F	↑
11	Segment 1-2 MSB	↑ 0x02	*
12	Segment 1-3 MSB	↑ 0x03	*
13	Segment 1-4 MSB	↑ 0x04	*
14	Segment 1-5 MSB	↑ 0x05	*
15	Segment 1-6 MSB	↑ 0x07	*
16	Segment 1-7 MSB	↑ 0x08	*
17	Segment 1-8 MSB	↑ 0x09	*
18	Segment 1-9 MSB	↑ 0x0A	↑
19	Segment 1-10 MSB	↑ 0x0B	↑
20	Segment 1-11 MSB	↑ 0x0C	↑
21	Segment 1-12 MSB	↑ 0x0D	↑
22	Segment 1-1 LSB	↑ 0x21	↑
23	Segment 1-2 LSB	↑ 0x22	↑
24	Segment 1-3 LSB	↑ 0x23	↑
25	Segment 1-4 LSB	↑ 0x24	↑
26	Segment 1-5 LSB	↑ 0x25	↑
27	Segment 1-6 LSB	↑ 0x27	↑
28	Segment 1-7 LSB	↑ 0x28	↑
29	Segment 1-8 LSB	↑ 0x29	↑
30	Segment 1-9 LSB	↑ 0x2A	↑
31	Segment 1-10 LSB ↑ 0x2B ↑ ↑
32	Segment 1-11 LSB ↑ 0x2C ↑ ↑

日本語

	Items	MIDI command			Message Type
		Command	Number Value
VFD Parameter
33	Segment 1-12 LSB 0x3n	0x2D 0x00~0x0F	Control Change
34	Segment 2-1 MSB * 0x2E ↑ ↑
35	Segment 2-2 MSB * 0x0F ↑ ↑
36	Segment 2-3 MSB * 0x10 * ↑
37	Segment 2-4 MSB * 0x11 * ↑
38	Segment 2-5 MSB * 0x12 * ↑
39	Segment 2-6 MSB * 0x13 * ↑
40	Segment 2-7 MSB * 0x14 * ↑
41	Segment 2-8 MSB * 0x15 * ↑
42	Segment 2-9 MSB * 0x16 * ↑
43	Segment 2-10 MSB * 0x17 * ↑
44	Segment 2-11 MSB * 0x18 * ↑
45	Segment 2-12 MSB * 0x19 * ↑
46	Segment 2-1 LSB * 0x2E ↑ ↑
47	Segment 2-2 LSB * 0x2F ↑ ↑
48	Segment 2-3 LSB * 0x30 * ↑
49	Segment 2-4 LSB * 0x31 * ↑
50	Segment 2-5 LSB * 0x32 * ↑
51	Segment 2-6 LSB * 0x33 * ↑
52	Segment 2-7 LSB * 0x34 * ↑
53	Segment 2-8 LSB * 0x35 * ↑
54	Segment 2-9 LSB * 0x36 * ↑
55	Segment 2-10 LSB ↑ 0x37 ↑ ↑
56	Segment 2-11 LSB ↑ 0x38 ↑ ↑
57	Segment 2-12 LSB ↑ 0x39 ↑ ↑

n=MIDI CH

VFDセグメント受信データ

各セグメントは、以下のフォントコードに従い、2パイトデータで設定します。 (0x00/0x00から0x00/0x07は使用不可です。)

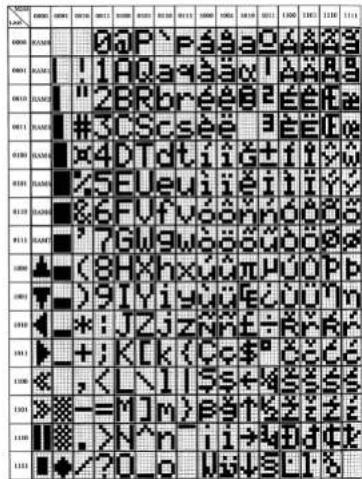

■ セグメントのフォントコード

* 本概はASCII文字コード（0x20～0x7F）で定義される。 一部のLatin文字（ISO:8859-1）が表示できます。

DENON DJのMDIシステムエクスクル シブフォーマットによりDN-HC4500のプリセット設定を外部から読み出しもしくは一部項目を設定できます。

1) コンフィグレーションコマンドのフォーマット

DN-HC4500でサポートする基本構成は以下の通りです。

2) 外部機器からブリセットデータを読み出す場合

PC DN-HC4500
[DRM] [DSM]
PCからDN-1IC4500に以下のコマンドを発行します。[DRM]
CMD Item Data Length

SOX	Start of System Exclusive	0x1-0	1Byte
IDC	ID code → DENON DJ ID	0x004003	3Byte
FMT	Communication format	0x12 - one way	1Byte
MDN	Model number	0x11 (DK-F-C4500) or 0x7- (ALL mode)	1Byte
UN	Unit number	depends on preset mode (0x00 to 0x05)	1Byte
MCH	MDI channel	depends on preset mode (0x00 to 0x05)	1Byte
MST	Message Type	0x5-0 - Poling	1Byte
CMD	Command	0x21 - Preset request	1Byte

EOX End of System Exclusive Dx=7 1Byte

DN-HC4500から以下のテキストが返信されます。[DSM]
CMD Item Data Length

SOX	Start of System Exclusive	0x0	1Byte
IDC	ID code → DENON CU ID	0x004003	3Byte
FMT	Communication format	0x12 : one way	1Byte
MOA	Mode number	0x41 (DN-HC4500)	1Byte
UN	Unit number	depends on preset mode (0x00 to 0x0F)	1Byte
MOH	MIDI channel	depends on preset mode (0x00 to 0x0S)	1Byte
MST	Message Type	0x53 : Selecting	1Byte
OMO	Command	0x21 : Preset request (Return)	1Byte
OL	Data Long, n	0x^** number of the data Byte	1Byte
Data	Preset data	refer the preset data table	****
BOX	Block check character	0x^** EVEN party of the Data block	1Byte
BOX	End of System Exclusive	0x7	1Byte

Presel request (プリセット要求) コマンドへの返信データ構成は以下の通りです。

■ ブリセット要求コマンドにデータテーブルを返送する

Preset name Item Data Length

USB mode Set	USB Control mode select	0x00: HC4500 MDL, 0x02 to 0xF. Reserve	1Byte
CD Model Set	Drive control model select	0x00: ON D4500, 0x01: DN D4000	1Byte
Audio Fs Set	Audio sampling frequency select	0x01: 44.1kHz, 0x02: 48kHz, 0x08: 96kHz, 0x04: AUTO(AUTO: Automatically follow To by USB data)	1Byte
Unit number Set	Unit number	0x00 to 0xF	1Byte
MDI CH Set	MDI CH	0x01: CHS2, 0x01: CHS4, 0x02: CHS6	1Byte
JOC Pulse Set	JOC count number per cycle	0x01: 480, 0x01: 740, 0x02: 555, 0x03: 590	1Byte
Fador In Mode	Fador In mode select	0x00: 2wrs Play/Quc, 0x01: two Play/Quc	1Byte
Xconl XFD	X-control mode select	0x00: OFF, 0x01: ON	1Byte
Audio buffer	Audio buffer size	0x0040 to 0x0810 (2Byte)	2Byte
Model code	Model number	0x41	1Byte

日本語

3）外部機器からブリセットデータを設定する場合

PC DN-HG4500

[DSM] 受信大サセージの実行

PCからDN-HC4500に、以下のセレクティングメッセージを発行します。[DSM]

CMD Item Data Length
SCX	Start of System Exclusive	0xC0	1Byte
ICC	ID code • DENON DJ ID	0x004003	3Byte
FMT	Communication format	0x12 : one way	1Byte
MDN	Model number	0x11 : (DN-1C1500)	1Byte
UN	Unit number	depends on preset mode (0x00 to 0x0F)	1Byte
MCH	MIDI channel	depends on preset mode (0x00 to 0x05)	1Byte
MSI	Message Type	0x53 : Selecting,	1Byte
CMD	Command	0x20 : Preset set	1Byte
DI	Data length	0x** number of the data Byte	1Byte
Data	Preset data	refer the preset data table	****
RCC	Block check character	0x** FVEN parity of the Data block	1Byte
FOX	End of System Exclusive	0xF7	1Byte

DN-HC4500は、モデルナンバーとユニットナンバーが該当すると認識した場合、受信メッセージのデータテーブルに従い、外部から設定可能な項目についてプリセットデータの更新を実行します。

Preset set (プリセットセット) コマンドのデータ構成は以下の通りです。

■ ブリセットセットのデータテーブル

Preset name	Item Data Length
USB mode Sel	USB Control mode select	0x00 : HC4500 MD, 0x02 to 0x07 : Reserve	1Byte
CD Mode Sel	Drive control model select	0x00 : DN-D4500, 0x01 : DN-D4300	1Byte
Audio Fs Sel	Audio sampling frequency select	0x01 : 1/1.1kHz, 0x02 : 18kHz, 0x05 : 36kHz, 0x04 : AUTO(AUTO: Automatically follow Fs by USD data)	1Byte
JOG Pulse Se	JOG count number per cycle	0x00 : MBO, 0x01 : M2, 0x02 : MSE, 0x03 : 3/0	1Byte
Fader in Mode	Fader in mode select	0x00 : Wire Play/Cue, 0x01 : Wire Play/Cue	1Byte
Xcorr XFD	X-control mode select	0x00 : OFF, 0x01 : ON	1Byte

日本語

9 故障かな？と思ったら

■ DN-HC4500が正常に動作しない、または音が嗚らない

• USBケーブル、オーディオケーブルなどは正しく接続されていますか？
• 音源、オーディオ機器、アプリケーション、OSなどの音量設定は上がっていますか？
• ご使用のオーディオアプリケーションで適切なデバイスを選択していますか？

- サンプリング周波数の設定は適切ですか？

→本体のブリセットモードでの設定とアプリケーションの設定を合わせるか、本体のブリセットモードで“AUTO”を選択してください。

- サンプリング周波数やビット数の異なるウェーブファイルが混在していませんか？

→お使いのオーディオアプリケーションによって、サンプリング周波数やビット数の異なるウェーブファイルを同時には再生できない場合があります。

- 他のUSB機器を使用していませんか？

→他のUSB機器も接続している場合は、DN-HC4500だけを接続して問題がないか確認してください。

- 接続しているコンピュータのUSBコネクターはUSB2.0（Hi-Speed）に対応していますか？

→USB2.0対応のケーブルを使用してください。

■ 音が途切れる、または歪む

• 他のアプリケーションやデバイスドライバは動作していませんか？
  →不要なアプリケーションは終了してください。
• 複数のウェーブファイルを再生していませんか？
  →複数のウェーブファイルを同時に再生すると、お使いのコンピュータの能力によっては、再生音が迷切れたりすることがあります。

10 保証とサービスについて

① この商品には保証書が添付されております。
保証書は所定事項をお買い上げの販売店で記入してお渡し致しますので、記載内容をご確認のうえ大切に保存してください。
12 保証期間は、お買い上げ日より1年間です。
万一故障した場合には、保証者の記載内容により、お買い上げの販売店またはお近くの修理相談窓口が修理を申し受けます。
但し、保証期間内でも保証書が流付されない場合は、有料修理となりますので、ご注意ください。詳しくは、保証書をご覧ください。
※ 修理相談窓口については、付属品「製品のご相談と修理・サービス窓口一覧表」をご参照ください。
③ 保証期間後の修理については、お買い上げの販売店またはお近くの修理相談窓口にご相談ください。修理によって機能が維持できる場合は、お客様のご要望により有料修理致します。
4 本機の有修用性能部品の保有期間は、製造打ち切り後8年です。
12 保証および修理についてご不明の場合は、お買い上げの販売店またはお近くの修理相談窓口にご相談ください。
※ 当社製品のお問い合わせについては、お客様相談窓口にご連絡ください。
詳しくは、付属品『製品のご相談と修理・サービス窓口覧表』をご参照ください。

11 主な仕様

■ 概要

所要電力：米国・カナタ仕様：AC 120 V 60 Hz

欧州仕様：AC 236 V 50 Hz

日本仕様：AC 100 V 50 Hz/60 Hz

消費電力： 兴国・カナダ仕様： 12 W

欧州什邡：12W

日本什様：10W

周囲使用温度：0℃\~40℃

外形寸法：462（唱）×132（高さ）×88（最大106）（奥行き）mm

ラックスベース: FIA 3U

重量：3.7kg

仕上げ： フロントパネル： 黒（塗装スチール）

背面およびケース：黒（塗装スチール）

■ オーディオ

アナログ出力：1.2 RCA ピン：アンバランス

2Vrms = 0dBFS

DAコンバータ：型式 24bi 32timesオーパーサンプリングFs:

周波数特性：20\~22 kHz、+0.5 dB

全高调波歪率（T.H.D）：0.05%未满（入力=出力=2Vrms/1KHz,RL:10kΩ）

残留ノイズ：-94 dBV未満(TYP)

クロストーク： -110 dB未満 (TYP @1 kHz)

USB I/F

USB B コネクタ： USB2.0 (Max480Mbps)

PC/MAC (Host) ⇔ DN-HC4500 (スレープ) アブリケーション

USBオーディオ(スビーカー

PCM 16bit/24bit 44.1kHz/48kHz/96kHz 4ch

USB MIDI/O

(チップ/リング:信号,スリープ:GND),0.5VDC

フェダー2

3.5 mmステレオミニジャック

(チップ/リング:信号,スリーブ:GND),0.5VDC

■ その他

ディスプレイ：40 mm x 100 mm VFD

文字：12桁×2行ドットマトリクス&スクラッチマーカー付き

日本語

Jogホイール：

71 mm、タッチ動作検出

(タッチON/OFF, FWD/RVS方向, バルスカウント)

M DI: 注意ON/OFF

1480/740/555/370パルス/サイクル MDI:コントロールチェンジ

ファンクションスイッチ

5個LED付き

HOTスタートおよびLOADスイッチ、その他

その他のスイッチ

10個 LED付き

CUE/PLAY/HOTスタート/EFX/LOAD、その他

その他のスイッチ

14個LED付き/なし

ファストサーチ/ピッチベンド、その他

MIDI: 注意ON/OFF

60 mm、センタータップ1024ステップ付き

MIDI: ビッチベンド

(MIDIデータ-100%:0x7'7/±0%:0x4000/+100%:0x0000)

入力その他用のスイッチ MIDI:注意ON/OFF

FWD/RVS 24 バルス/サイクル MDI:コントロールチェンジ

■ DENON DJ ASIO ドライバー

制御バラメーター：

バッファサイズ

88 (Fs: 44.1 kHz/48 kHz) /188 (Fs: 96 kHz) サンブル\~2048サンブル

ハードウェアバッファ制御

サンプリング周波数

44.1 kHz/48 kHz/96 kHz (DN-HC4500の設定に準拠)

* ASIOはSteinberg社の登録商標です。

* MACは、Apple Computer, Incの登録商標です。

* MIDIは社団法人 音楽電子事業協会（AMEI）の登録商標です。

482 465 132 67.2

7×10取每寸穴径

单位：mm

※仕様および外観は改良のため、予告

なく変更することがあります。

※本機を使用できるのは日本国内のみ

で、外国では使用できません。

※本機は国内仕様です。必ずAC100Vの

コンセントに電源プラグを差し込んで

□使用<备注1>AC100V以外の電源

には絶対に接続しないでください。

D&M Holdings Inc.

Printed in Japan 00D 511 4693 201
