製品タイプ	Xマウントミラーレスカメラ用望遠ズームレンズ
焦点距離	50–230 mm（35mm判換算：76–350 mm）
最大絞り	f/4.5–6.7
最小絞り	f/22
光学構成	13枚10群（非球面レンズ1枚、EDレンズ1枚を含む）
画角	31.7°–7.1°
手ブレ補正	OIS（光学式手ブレ補正）、カメラメニューから有効化
最短撮影距離（通常）	1.1m（ズーム全域）
最短撮影距離（マクロ）	1.1m–3m
最大撮影倍率	0.2倍（230mm時）
絞り羽根枚数	7枚（円形絞り）
絞り制御	1/3段ステップ、13段（15段）
フィルター径	58mm
寸法（直径×長さ）	69.5×111mm（広角端）、69.5×177mm（望遠端）
質量	375g（キャップ、フード除く）
付属品	レンズフロントキャップ、レンズリアキャップ、レンズフード
マウント	フジフイルムXマウント（X-Pro1、X-E1、X-T、X-A等のボディに対応）
フォーカス	マニュアル（フォーカスリング）およびボディ経由のオートフォーカス
ズーム	回転式（ズームリング）：左回転で広角、右回転で望遠
お手入れとクリーニング	光学面はブロワーとエタノールを軽く含ませた柔らかい布で清掃。涼しく乾燥した場所に保管。
安全上の注意	分解禁止、水没禁止、衝撃回避、レンズ越しに太陽を見ない
修理について	修理は正規のFUJIFILM代理店に依頼

よくある質問 - XC50230mmF4.56.7 OIS FUJIFILM

レンズをフジフイルムカメラに取り付けるには？

レンズの取り付け指標をボディの対応する指標に合わせ、レンズを時計回りに回してカチッと音がするまで回します。詳しくはカメラの取扱説明書をご参照ください。

このレンズのOISとは？

OISはOptical Image Stabilization（光学式手ブレ補正）の略です。この機能はブレによるぼけを軽減し、カメラの撮影メニューから有効化できます。

通常モードでの最短撮影距離は？

通常モードでは、最小撮影距離はズーム全域（50-230mm）で1.1mです。

このレンズにフィルターは使えますか？

はい、フィルター径は58mmです。UVフィルターや偏光フィルターなど、このサイズのフィルターを取り付けられます。

レンズのクリーニング方法は？

ほこりを取り除くにはブロワーを使用します。指紋などの汚れは、エタノールまたはレンズクリーナーを軽く含ませた清潔な柔らかい布で中心から外側に向かって拭きます。有機溶剤は絶対に使用しないでください。

このレンズは富士フイルムX-T5と互換性がありますか？

はい、このレンズは富士フイルムXマウントのすべてのボディ（X-Tシリーズ、X-Pro、X-E、X-Aなど）と互換性があります。最適な互換性のために、ボディのファームウェアを最新にしてください。

付属のレンズフードの使い方は？

レンズ前面のバヨネットにフードをはめ込み、軽く回してロックします。フードは不要な反射を低減し、前面レンズを保護します。

このレンズに関する重要な安全上の注意は？

レンズを通して太陽を絶対に見ないでください。水に浸さないでください。分解しないでください。極端な温度やほこりにさらさないでください。キャップを付けて直射日光を避けて保管してください。

このレンズでマクロモードを有効にするには？

マクロモードは、マクロ域（1.1m～3m）でフォーカスを合わせると自動的に作動します。マニュアルフォーカスリングまたはカメラのオートフォーカスを使用してください。

このレンズまたはボディの最新ファームウェアはどこでダウンロードできますか？

富士フイルム公式サイト（https://www.fujifilm.com）のサポートセクションにアクセスしてください。レンズとボディのファームウェアアップデートがあります。提供される指示に従ってください。

使用説明書 XC50230mmF4.56.7 OIS FUJIFILM

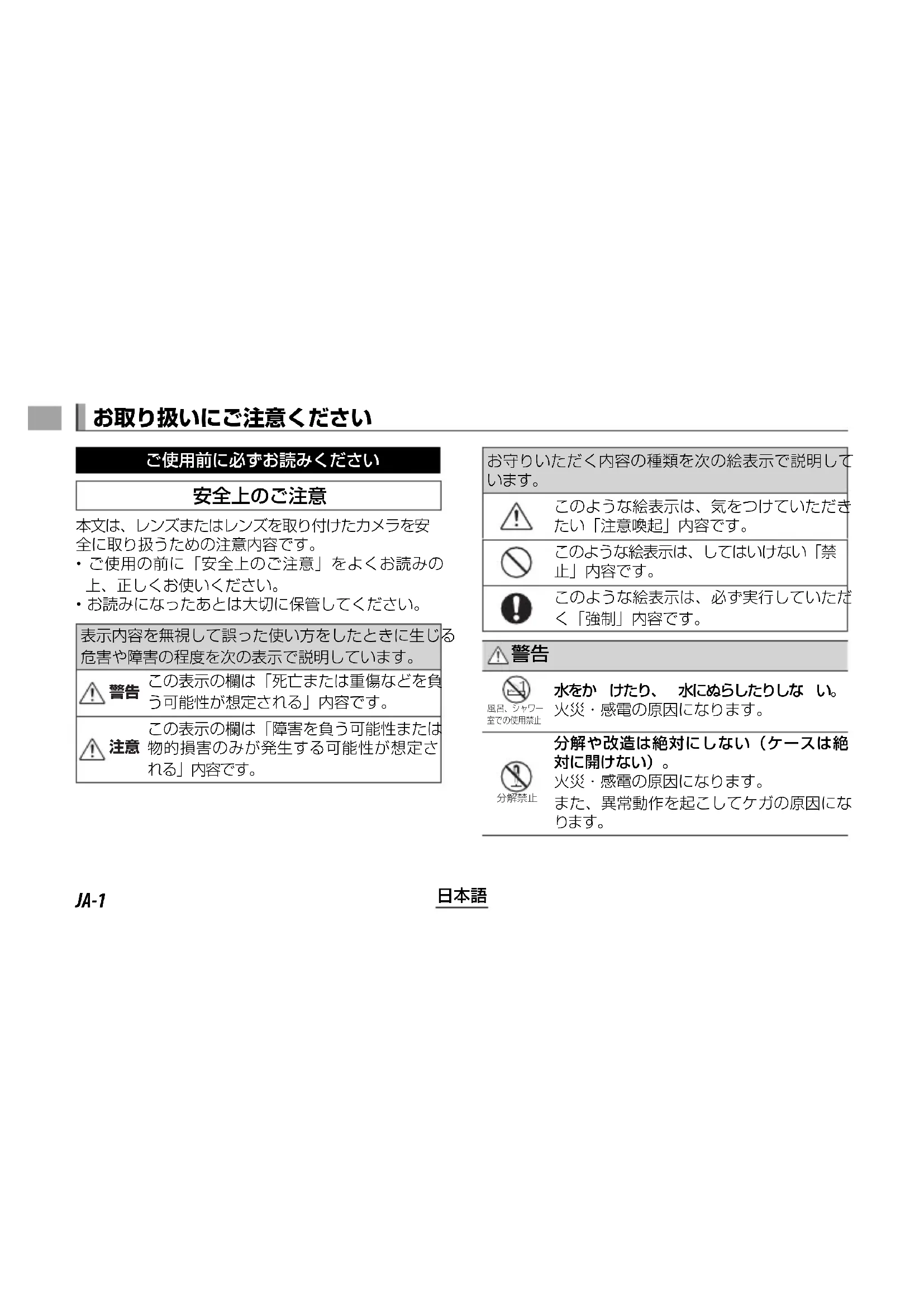

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。
	このような絵表示は、気をつけていただきたい「注意喚起」内容です。
	このような絵表示は、してはいけない「禁止」内容です。
	このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー 宰での使用禁止

水をかけたり、水にぬらしたりしない。 火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない（ケースは絶対に開けない）。

火災・感電の原因になります。

また、異常動作を起こしてケガの原因になります。

接触禁止	落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でけがをする原因になります。・感電やけがに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。
	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。

	小さいお子様の手の届くところに置かない。けがの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。
	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

本製品をご使用する前に

カメラのファームウェアが古い場合は、レンズ機能の一部が使用できません。カメラのファームウェアを最新版に更新してください。ご使用のファームウェアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

http://fujifilm.jp/support/digitalcamera/download/

パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせ下さい。

レンズのお手入れと取り扱い上のご注意

• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らかい清潔な

木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。
• レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。

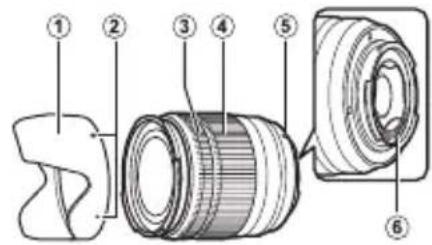

各部の名称

XC16-50mmF3.5-5.6 OIS

① レンズフード
② 取り付け指標
③ フォーカスリング
④ ズームリング

⑤ 取り付け指標（焦点距離）
⑥ レンズ信号接点
⑦ レンズフロントキャップ
⑧ レンズリアキャップ

付属品一覧

• レンズフロントキャップ
• レンズリアキャップ

- レンズフード

日本語

カメラへの取り付け方

カメラへの取り付け方・取り外し方については、カメラの使用説明書をご覧ください。

※ フィルムカメラのXマウントには装着できません。

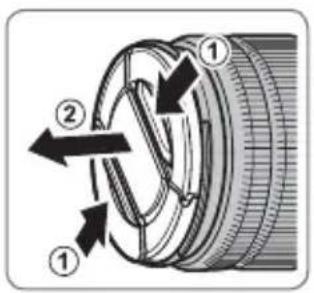

レンズキャップの取り外し方

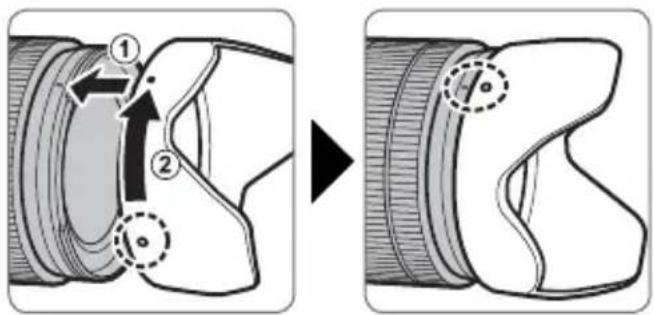

レンズフードを取り付けると、画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

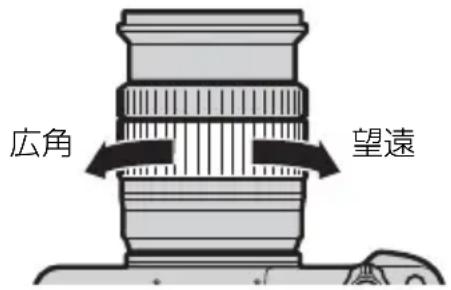

ズームリングを反時計回り方向に回すと広い範囲を撮影でき、時計回り方向に回すと被写体を大きく撮影できます。

手ブレ補正

カメラの撮影メニュー「ブレ防止モード」で、設定できます。

絞り操作

カメラの使用説明書をご覧ください。

◆ X-Pro1、X-E1 をお使いの方は、以下のホームページも併せてご覧ください。

http://fujifilm.jp/support/digitalcamera/download/pack/pdf/ff_before_using_this_product_mn_100.pdf

日本語

主な仕様

型式	XC16-50mmF3.5-5.6 OIS XC50-230mmF4.5-6.7 OIS
レンズ構成	10群12枚(非球面レンズ3枚、異常分散レンズ1枚)	10群13枚(非球面レンズ1枚、異常分散レンズ1枚)
焦点距離	f=16-50mm(35mm判換算:24-76mm相当)	f=50-230mm(35mm判換算:76-350mm相当)
画角	83.2°-31.7°	31.7°-7.1°
最大口径比(開放絞り)	F3.5-5.6F4.5	-6.7
最小絞り	F22 F22
絞り形式羽根枚数:ステップ段差:	7枚(円形絞り)1/3ステップ(全17段)	7枚(円形絞り)1/3ステップ(全15段)
撮影距離範囲 標準	:0.6m~∞(ズーム全域)マクロ:[広角]30cm~10m: [望遠]40cm~10m	標準:1.1m~∞(ズーム全域)マクロ:1.1m~3m
最大撮影倍率	0.15倍(テレ端)	0.2倍(テレ端)
外形寸法 最大径×長さ(約)(先端よりマウント基準面まで)	62.6mm × 65.2mm (ワイド端) 62.6mm × 98.3mm (テレ端)	69.5mm × 111mm (ワイド端) 69.5mm × 177mm (テレ端)
質量(約)(レンズキャップ・フード含まず)	195g375g
フィルターサイズ	58mm	58mm

① 外観及び性能を改良のため、お断りなく一部変更する場合があります。
① 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。

JA-7

日本語

For Your Safety

部件名称			有毒有害物质或元素
			铅*(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体		金属部件 ×	○ ○	○ ○	○
		树脂部件 ○	○ ○	○ ○	○
		光学部件 ×	○ ○	○ ○	○
		基板部件 ×	○ ○	○ ○	○

〒 107-0052 東京都港区赤坂 9 丁目 7 番 3 号

FUJIFILM Corporation

7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO

107-0052, JAPAN
