MANUAL DE USUARIO XC50230mmF4.56.7 OIS FUJIFILM

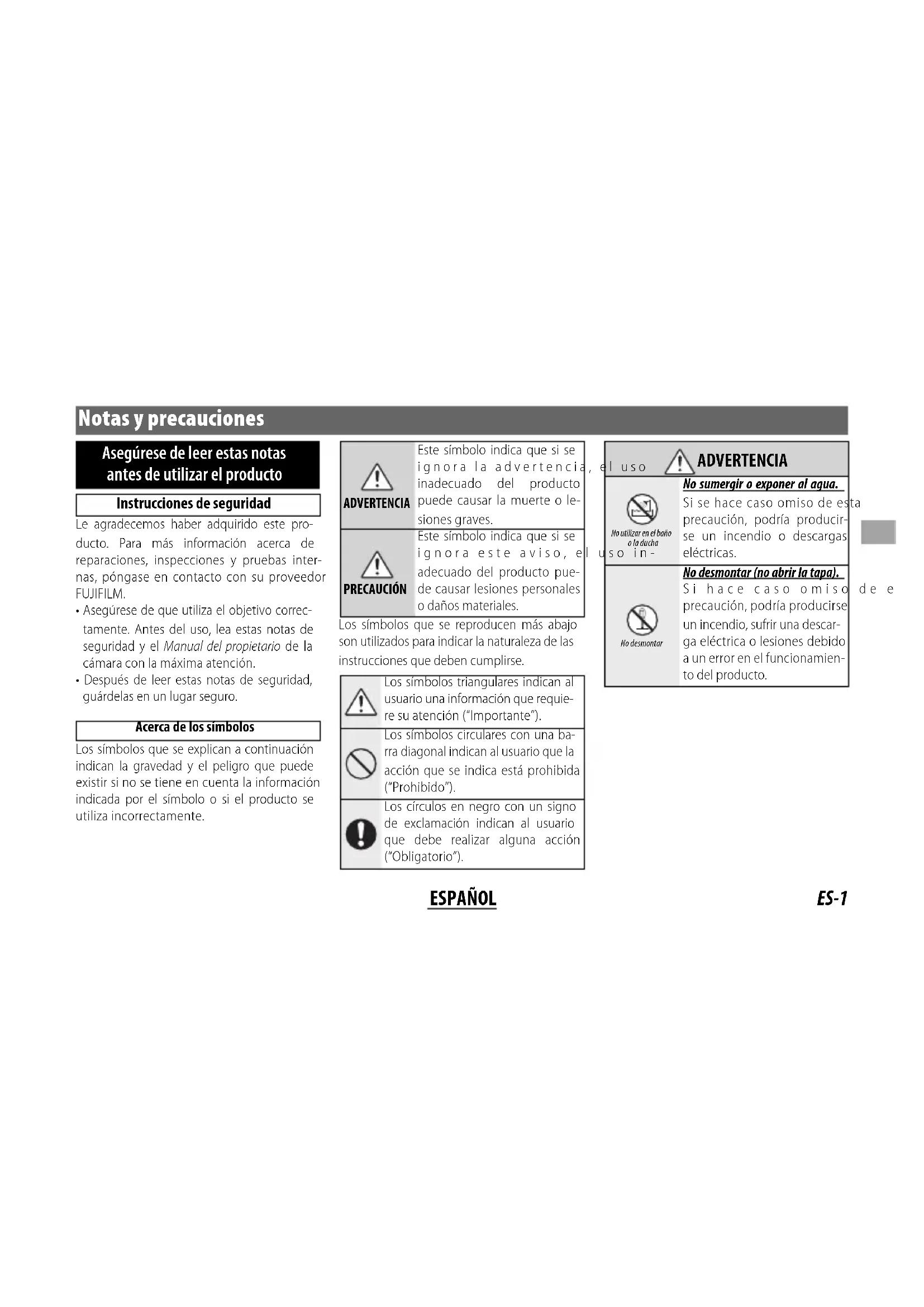

Notas y precauciones

Asegúrese de leer estas notas antes de utilizar el producto

Instrucciones de seguridad

Le agradecemos haber adquirido este producto. Para más información acerca de reparaciones, inspecciones y pruebas internas, póngase en contacto con su proveedor FUJIFILM.

• Asegúrese de que utiliza el objetivo correctamente. Antes del uso, lea estas notas de seguridad y el Manual del propietario de la cámara con la máxima atención.
• Después de leer estas notas de seguridad, guárdelas en un lugar seguro.

Acerca de los símbolos

Los símbolos que se explican a continuación indican la gravedad y el peligro que puede existir si no se tiene en cuenta la información indicada por el símbolo o si el producto se utiliza incorrectamente.

ADVERTENCIA

PRECAUCIÓN

Este símbolo indica que si se ignora la advertencia inadecuado del producto puede causar la muerte o lesiones graves.

Este simbolo indica que si se ignora este aviso, e adecuado del producto puede causar lesiones personales o daños materiales.

Los símbolos que se reproducen más abajo son utilizados para indicar la naturaleza de las instrucciones que deben cumplirse.

Los símbolos triangulares indican al usuario una información que requiere su atención ("Importante").

Los símbolos circulares con una barra diagonal indican al usuario que la acción que se indica está prohibida ("Prohibido").

Los círculos en negro con un signo de exclamación indican al usuario que debe realizar alguna acción ("Obligatorio").

6

uso

ADVERTENCIA

No utilizar en el baño o la ducha so in-

No sumergir o exponer al agua.

Si se hace caso omiso de esta precaución, podría producir-se un incendio o descargas eléctricas.

No desmontar

No desmontar (no abrir la tapa).

Si hace caso omiso precaución, podría producirse un incendio, sufrir una descarga eléctrica o lesiones debido a un error en el funcionamiento del producto.

	ADVERTENCIA
No toque las partes internas	Si a causa de una caída o accidentela tapa se abre, no toque las partes expuestas. Si hace caso de esta precaución, podría sufrir una descarga eléctrica o una lesión al tocar las partes dañadas. Extraíga la pila de la cámara inmediatamente, teniendo mucho cuidado de evitar lesiones o descargas eléctricas, y lleve el producto al punto de adquisición para consulta.
	No colocar sobre superfí ciesinestables. El producto podría caer, provocando lesiones.
	No mire al sol a través del objetivoo de los visores de la cá mara. Sino cumple con esta precaución sepodrían causar discapacidades visuales permanentes.

	PRECAUCIÓN
S O	No utilizar ni almacenar en ubicaciones expuestas al vapor o humo o muy húmedas o extremadamente polvorientas. Si se hace caso omiso de esta precaución, podrían producirse incendios o descargas eléctricas.
	No dejar expuesto a la luz solar directa o en ubicaciones sometidas a temperaturas muy altas, como por ejemplo en el interior de un v culo en un día soleado. Si se hace caso omiso de esta precaución podría producirse un incendio.
[B4G5]	Mantener fuera del alcance de los niños. Este producto puede producir lesiones en manos de un niño.
	No utilizar con las manos mo-jadas. Si se hace caso omiso de esta precaución podrían sufrirse descargas eléctricas.

PRECAUCIÓN
	Mantenga el sol apartado delencuadre al fotografi ar sujetos acontraluz. La luz solar incidiendo en la cámara con el sol en ocerca del encuadre puede causar un incendio o quemaduras.
	Si no va a utilizar el producto, vuelva a colocar las tapas del objetivoy almacénelo fuera del alcance dela luz solar. La luz solar enfocadapor el objetivo puede causarincendios o quemaduras.
	No desplace la cámara o el objetivosi están instala dos en un tripode. Elproducto podría caer o golpearobjetos, provocando lesiones.

Para los clientes en los EE.UU.

Probada para cumplir con la normativa FCC PARA USO EN EL HOGAR U OFICINA

Declaración FCC: Este dispositivo cumple con la Parte 15 de las normas FCC. El funcionamiento depende de las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias dañinas, y (2) este dispositivo debe aceptar las interferencias recibidas, incluyendo las interferencias que podrían causar un funcionamiento no deseado.

PRECAUCIÓN: Este dispositivo ha sido probado y encontrado en pleno cumplimiento con los límites para dispositivos digitales de Clase B en conformidad con la Parte 15 de las normas FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. El equipo genera, utiliza, y puede radiar energía de radio frecuencia y, si no se instala y utiliza de acuerdo a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. Sin embargo, no existe garantía alguna de que la interferencia no se producirá en una instalación en particular. Si este equipo produce interferencias dañinas en la recepción de radio o televisión, las cuales pueden determinarse encendiendo y apagando el equipo, se recomienda al usuario intentar corregir las interferencias mediante una de las siguientes medidas:

• Reoriente o coloque la antena receptora en otro lugar.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma con diferente circuito al cual el receptor esté conectado.
• Consulte al distribuidor o a un técnico experimentado de radio/television para obtener ayuda.
• Se le advierte que cualquier cambio o modifi cación que no haya sido expresamente autorizado en este manual podría anular la autoridad del usuario para manejar el equipo.

Notas sobre la concesión: Para cumplir con la Parte 15 de las normas FCC, este producto debe utilizarse con un cable de A/V de núcleo de ferrita especifi cado por Fujifi Im, un cable USB y un cable de suministro de CC.

Para los clientes en Canadá

PRECAUCIÓN: Este aparato digital de Clase B cumple con la ICES-003 canadiense.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Lea estas instrucciones.
• Guarde estas instrucciones.
• Preste atención a todos los avisos.
• Siga todas las instrucciones.
• No utilice este aparato cerca del agua (a excepción de los productos a prueba de agua).
• Limpie únicamente con un paño seco.

- No bloquee ninguna abertura de ventilación. Instalar en conformidad con las instrucciones del fabricante.

- No instalar cerca de fuentes de calor tales como radiadores, o registros de calor, estufas u otros aparatos que produzcan calor (incluyendo amplifi cadores).

- Evite que el cable de alimentación sea pisado, pinzado, especialmente a la altura del enchufe, tomacorrientes y en el punto de salida del aparato.

- Utilizar únicamente accesorios específi cados por el fabricante.

- Desenchufe este aparato durante tormentas eléctricas o al no utilizarlo durante largos períodos de tiempo.

- Para cualquier consulta sobre el mantenimiento póngase en contacto con el personal de servicio cualifiado. El mantenimiento será necesario si el aparato ha sido dañado de algún modo, como por ejemplo daños en el cable del suministro de alimentación o en el enchufe, si se ha derramado líquido o si objetos han caído sobre el aparato, si el

aparato ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o si se ha caído.

Desecho de equipos eléctricos y electrónicos en el hogar

En la Unión Europea, Noruega, Islandia y Liechtenstein: Este símbolo en el producto, o en el manual y en la garantía, y/o en su envoltura indica que este producto no deberá ser tratado como residuo doméstico. Por el contrario, deberá llevarlo al punto de recolección aplicable para el reciclado del equipo electrónico y eléctrico.

Al asegurarse de que este producto sea desechado correctamente, ayudará a prevenir daños al medio ambiente y a la salud de las personas, que podrían derivarse del desecho incorrecto de este producto.

El reciclaje de materiales ayudará a la conservación de los recursos naturales. Para obtener más información sobre el reciclaje de este producto, póngase en contacto con su ofi cina municipal local, su servicio de recogida de basuras o la tienda en la que adquirió el producto.

En países fuera de la Unión Europea, Noruega, Islandia y Liechtenstein: Si desea desechar este producto, incluyendo las pilas o acumuladores, póngase en contacto con sus autoridades locales y consulte cuál es el mejor modo de desecho.

Antes de usar este producto

Algunas características del objetivo no están disponibles con versiones anteriores del firmware de la cámara. Asegúrese de actualizar el firmware de la cámara a la versión más reciente. Las instrucciones sobre la visualización de la versión del firmware de la cámara y el firmware de actualización de la cámara se disponibles en el siguiente sitio web:

Si no dispone de acceso a un ordenador, podrá encontrar ayuda disponible en los distribuidores locales indicados en el material "FUJIFILM Worldwide Network" suministrado con su cámara.

Cuidado del producto

• Al utilizar un parasol, no eleve o agarre la cá mara mediante únicamente el parasol.
• Mantenga limpios los contactos de señal del objetivo.
• Utilice una perilla para retirar el polvo y la pelusi-

Ila de las superficies del objetivo. Para eliminar las manchas y huellas dactilares, aplique una pequeña cantidad de etanol o limpiador de objetivos a un paño de algodón suave y limpio o a un papel de limpieza de objetivos y limpie desde el centro hacia afuera en movimientos circulares, evitando dejar marcas o tocar el cristal con sus dedos.

• Nunca limpie el objetivo con disolventes orgánicos como disolvente de pintura o benceno.
• Cuando no utilice el objetivo, coloque las tapas delantera y trasera.
• Si no va a utilizar el objetivo durante un período prolongado, almacénelo en una ubicación seca y fresca para evitar la aparición de moho y oxidación. No lo almacene en contacto recto con la luz solar o con naftalina o bolas antipolillas de alcanfor.
• Mantenga el objetivo seco. La oxidación del á-mecanismo interno puede causar daños irre-parables.
• Dejar el objetivo en ubicaciones extrema mente calientes puede provocar daños o deformaciones.

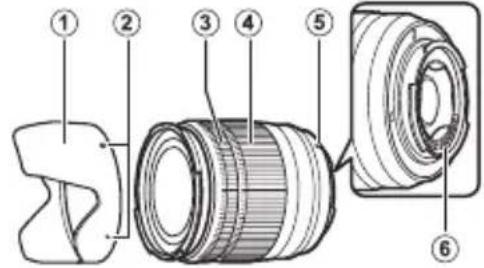

Partes del objetivo

XC16-50mmF3.5-5.6 OIS XC50-230mmF4.5-6.7 OIS

① Parasol
② Marcas de montaje
③ Anillo de enfoque
④ Anillo del zoom

⑤ Marcas de montaje (distancia focal)
⑥ Contactos de señal del objetivo
⑦ Tapa de objetivo frontal
⑧ Tapa de objetivo trasera

Accesorios suministrados

• Tapa de objetivo frontal
• Tapa de objetivo trasera

- Parasol

Colocación del objetivo

Consulte el manual de la cámara para más información acerca de la instalación y extracción de objetivos. Tenga en cuenta que este producto no es compatible las cámaras de película de montura X.

Extracción de las tapas

Retire las tapas tal y como se muestra.

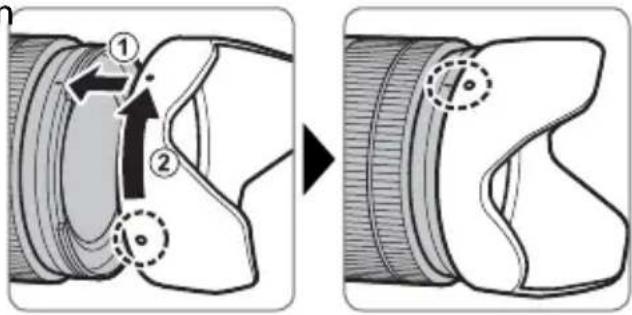

Colocación del parasol

Una vez instalados, los parasoles reducen el deslumbramiento y protegen al elemento del objetivo frontal.

Gire el anillo del zoom hacia para alejar el zoom, reducir la magnifi cación y aumentar el área visible del encuadre. Gire el anillo hacia la derecha para el zoom, aumentando la magnifi cación de modo que el sujeto ocupa más espacio del encuadre.

Alejar el zoom Ze

Zoom In

Apertura

Computite ebranual de la cámara.

Los usuarios de la X-Pro1 y X-E1 también deben leer el documento disponible en

ace internet en la siguiente URL:

Estabilización de imagen óptica (OIS)

La estabilización de imagen óptica está disponible usando la opción ESTABIL. IMAGEN en el menú de disparo de la cámara.

Especifi caciones

Tipo XC16-50mmF3.5-5.6 OIS XC50-230mmF4.5	6.7 OIS
Construcción del objetivo	12 elementos en 10 grupos (incluye 3 elementos aesféricos y 1 de dispersión extra baja)	13 elementos en 10 grupos (incluye 1 elementos aesféricos y 1 de dispersión extra baja)
Distancia focal (equivalente al formato de 35 mm)	f=16–50 mm (24–76 mm)	f=50–230 mm (76–350 mm)
Ángulo de visión	83,2°–31,7° 31,7°–7,1°
Apertura máx.	f/3,5–5,6 f/4,5–6,7
Apertura mín.	f/22 f/22
Control de aperturaNúmero de láminasTamaño de parada	7 (abertura de diafragma redondeada)1⁄3 EV (17 paradas) 1⁄3 EV (15 paradas)	7 (abertura de diafragma redondeada)
Alcance del enfoque	Normal: 0,6 m – ∞(alcance del zoom)Macro: 30 cm–10 m (W); 40 cm–10 m (T)	Normal: 1,1 m – ∞(alcance del zoom)Macro: 1,1 m–3 m
Magnifi cación máx.	T: 0,15 ×	T: 0,2 ×
Dimensiones externas: Diámetro × Longitud* (aprox.)* Distancia a partir de la pletina de montaje delobjetivo de la cámara	W: ø62,6 × 65,2 mmT: ø62,6 × 98,3 mm	W: ø69,5 × 111 mmT: ø69,5 × 177 mm
Peso* (aprox.) * excluyendo tapas y parasoles	195 g	375 g
Tamaño del fi ltro	ø58 mm ø58 mm

① Las mejoras podrían provocar cambios no comunicados en las especificaciones y en la apariencia.
① Debido al modo en que se construye el objetivo, el "Indicador de distancia" que muestra la cámara puede, en algunos casos, disrepar con la distancia de enfoque real. Utilice el "Indicador de distancia" sólo como guía.

ES-8 ESPAÑOL
