TYFB8HM - テレビ PANASONIC - 無料のユーザーマニュアル

使用説明書 TYFB8HM PANASONIC

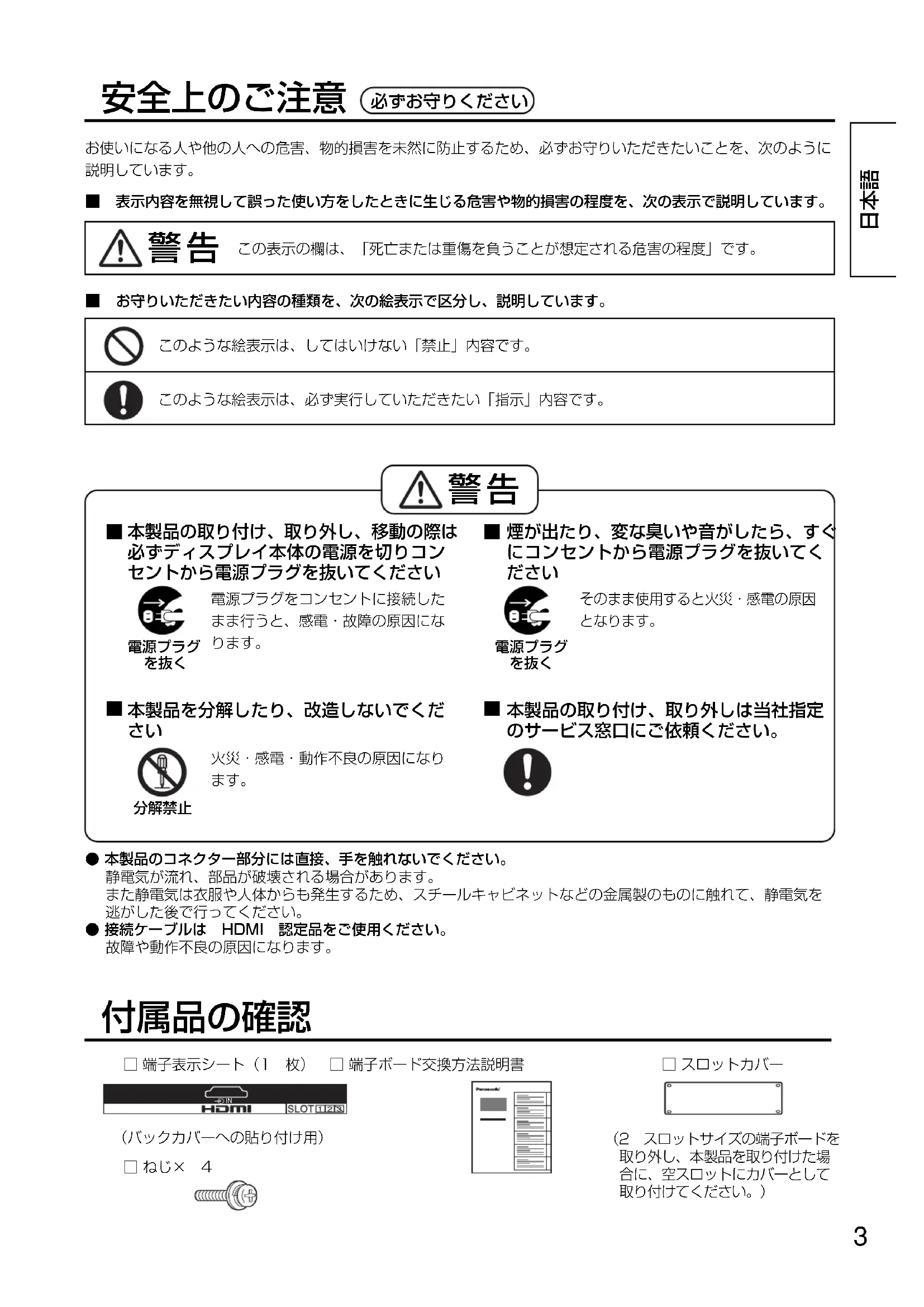

お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。■ お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。このような絵表示は、してはいけない「禁止」内容です。このような絵表示は、必ず実行していただきたい「指示」内容です。この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。■ 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。●本製品のコネクター部分には直接、手を触れないでください。静電気が流れ、部品が破壊される場合があります。また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を逃がした後で行ってください。●接続ケーブルは HDMI 認定品をご使用ください。故障や動作不良の原因になります。（バックカバーへの貼り付け用）（2 スロットサイズの端子ボードを取り外し、本製品を取り付けた場合に、空スロットにカバーとして取り付けてください。）□ねじ× 4□端子表示シート（1 枚） □端子ボード交換方法説明書□スロットカバー

本製品の取り付け、取り外し、移動の際は 必ずディスプレイ本体の電源を切りコン セントから電源プラグを抜いてください

電源プラグをコンセントに接続したまま行うと、感電・故障の原因にな

煙が出たり、変な臭いや音がしたら、すぐ にコンセントから電源プラグを抜いてく

そのまま使用すると火災・感電の原因となります。

本製品の取り付け、取り外しは当社指定 のサービス窓口にご依頼ください。

上記の機器類・HDMI ケーブルなどは別売り品です。

T.M.D.Sクロックシールド T.M.D.Sクロック− CEC

SCL SDA DDC/CECグラウンド +5V電源

T.M.D.Sデータ 2 ＋ T.M.D.Sデータ2シールド T.M.D.Sデータ 2 − T.M.D.Sデータ 1 ＋ T.M.D.Sデータ1シールド T.M.D.Sデータ 1 − T.M.D.Sデータ 0 ＋ T.M.D.Sデータ0シールド T.M.D.Sデータ 0 − T.M.D.Sクロック＋ 〈本機で対応する信号一覧〉

リニア PCM:48/44.1/32kHz 本端子ボードの装着できるディスプレイ本体のスロット番号 2 スロットモデル Slot1,Slot2 3 スロットモデル Slot1,Slot2（Slot3 は装着できません）

ライン数5 修理・お取り扱い・お手入れなどのご相談は…… まず、お買い上げの販売店へお申し付けください。

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け 取りください。よくお読みのあと、保存してください。

組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、直らないときは 電源プラグを抜いて、お買い上げの販売店へご連絡ください。

保証書の規定に従って出張修理をさせていただきます。 ● 保証期間を過ぎているときは 修理すれば使用できる製品については、ご要望により修理させていただきます。 下記修理料金の仕組みをご参照のうえ、ご相談ください。

修理料金は、技術料・部品代・出張料などで構成されています。 技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な どの作業にかかる費用です。 部品代は、修理に使用した部品および補助材料代です。 出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費

補修用性能部品の保有期間 当社は、この HDMI 端子ボードの補修用性能部品を、製造打ち切り後 8 年保有してい

注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。 保証とアフターサービス（よくお読みください） 松下電器産業株式会社 映像・ディスプレイデバイス事業グループ 〒 571-8504 大阪府門真市松生町 1 番 15 号   （06）6905 − 5574 © 2005 Matsushita Electric Industrial Co.,Ltd.（松下電器産業株式会社） All Rights Reserved.

ご相談窓口における個人情報のお取り扱い 松下電器産業株式会社およびその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その 確認などのために利用し、その記録を残すことがあります。また、個人情報を適切に管理し、修理業務等を委託 する場合や正当な理由がある場合を除き、第三者に提供しません。お問い合わせは、ご相談された窓口にご連絡

修理を依頼されるときご連絡いただきたい内容

付近の見取図、目印など。 呼び出しでもけっこうです。 お手もとの保証書をご覧ください。 詳しくお願いします。6
