使用説明書 Rokit RP7 G4 KRK

KRK パワードサブウーハー 現代のサラウンドサウンドミキシングや重低音を効かせた音楽では、物理的サイズの制約でスタジオ モニターでは再生できないような超低音域まで、正確に再生する能力が要求されます。ミックス段階 でこの周波数帯域が聞こえない場合、正確なミキシングを行うことはできません。超低音域まで再生 周波数を伸ばしたい場合は、KRK サブウーハーを使うと周波数帯域を広げることができます。KRK サブ ウーハーは、ニアフィールドモニターのパーフェクトなパートナーです。 KRK 8S2, KRK 10S2, KRK 12S2、KRK 12sH0 の各サブウーハーモデルが入手できます。

1. 指⽰を熟読する - 本器を使⽤する前に、安全に取り扱うための指⽰をすべてお読みください。

2. 取扱説明書を保管しておく - 将来参照できるように、本書を⼤切に保管しておいてください。

3. 警告を遵守する - 製品や取扱説明書に記載されている警告を必ず守ってください。

4. 指⽰に従う - 操作や使⽤に関する指⽰に必ず従ってください。

5. 洗浄 - 本器を洗浄する前に、コンセントを抜いてください。液体クリーナーやスプレー式クリーナーは使わないでください。洗浄には湿らせた布をお使いください。

6. 付属品 - メーカーで推奨していない付属品を取り付けると危険を引き起こす原因となることがあります。

7. ⽔分と湿気 - 浴槽・洗⾯器・流し台・洗濯槽の付近、湿めった地下室、プールの付近など、⽔際で本器を使⽤しないでください。

8. アクセサリ - 本器を、不安定なカート・スタンド・三脚・ブラケット・テーブルの上に置かないでください。本器が⼈の上に落下すると、⼤怪我をすることがあります。また、本

器に重⼤な損傷が発⽣することがあります。メーカーが推奨するカート・スタンド・三脚・ブラケット・テーブル、また は、本器専⽤に別売されているカート・スタンド・三脚・ブラケット・テーブルの上で使⽤してください。本器を据え付ける際にはメーカーの指⽰に従い、メーカーが推奨するマウ ント アクセサリをご使⽤ください。

9. カート - カートの上に本器を載せて移動する場合には、⼗分注意を払った上で移動させてください。急激に停⽌したり、余分な⼒を加えたり、不均⼀な⾯の上を移動させると、本

器を載せたカートが倒れることがあります。

10. 通気 - 筐体には、本器の確実な動作を保証し、過熱から保護するために、通気⼝が設けてあります。この通気⼝をふさがないようにご注意ください。本器をベッドやソファーや敷

物などの上に置くと通気⼝がふさがれることがあるので、絶対にそのような場 所で本器を使⽤しないでください。通気が不⼗分だったり、メーカーの指⽰に従うことができない場合には、本器を既設の本棚やラックなどに設置しないでください。

11. 電源 - 本器はラベルに記載された電源装置のみを使⽤し、保護⽤の接地端⼦のあるコンセントに接続して動作させてください。ご家庭の電源コンセントの形式について不明な点が

ある場合には、お近くの電⼒会社までお問合せください。 12.電源コードの保護 - 電源コードは、⾜で踏み付けられたり、上に物を載せる恐れのない場所に配線してください。特に、プラグの根本、アウトレット、本器からコードが出ている 部分などに注意を払ってください。 13.電源プラグ - 断路装置として電源プラグまたは電源接続器を使⽤した場合、電源接続器は直ちに動作する状態になっています。 14.落雷 - 雷の発⽣中に本器を確実に保護する⽬的で、また、本器を⻑期間使⽤せずに放置する場合、コンセントから電源ケーブルを外し、アンテナやケーブルシステムを抜いておい てください。これにより、落雷や電源のサージ電圧から本器を保護することができます。 15.過負荷 - ⽕災や感電の危険がありますから、コンセント、延⻑コード、内部のアウトレットに過負荷を加えないでください。 16.⽕の気 - 本器の上に、⽕のついたろうそくなど裸⽕を置かないでください。 17.異物や液体の侵⼊ - 本器の開⼝部分から本器内に異物を⼊れないでください。危険な⾼電圧がかかっている部分に触れたり、部品が短絡して、⽕災や感電が発⽣する恐れがありま す。本器の上に液体をこぼさないでください。 18.スピーカー - スピーカーからの⾳量が⼤きすぎると、難聴になる恐れがあります。 19.修理を必要とする不具合 - 以下の症状が発⽣した場合には、本器をコンセントから抜き、有資格技術者にご連絡ください。 a. 電源コードまたはプラグが破損した場合。 b. 本器内に液体をこぼした場合、または、異物が⼊った場合。 c. 本器が⾬や⽔に濡れた場合。 d. 取扱説明書の指⽰に従っても正常な動作をしない場合。取扱説明書でカバーされているコントロール類のみを調整してください。それ以外のコントロール類の調整を誤ると、本器 が破損し、修理担当者が正常な動作に戻す際に余分な時間がかかる恐れがあります。 e. 本器を落下させた場合、または、何らかの損傷が⽣じた場合。 f. 本器の動作に著しい変化が⾒られた場合、修理が必要となります。

20. 交換⽤部品 - 交換⽤部品が必要な場合、修理担当技術者が、メーカー指定の部品またはその部品と同じ性能を有している部品を使⽤したことを確認してください。⾮認定の代替部

品を使⽤すると、⽕災や感電などの危険が発⽣することがあります。

21. 安全点検 - 本器の整備や修理が完了したら、修理技術者に安全点検を依頼し、正常に動作することを確認してください。

⼆等辺三⾓形の中の⽮印のついた稲妻の閃光のシンボルは、⼈に電気ショックを与えるに⼗分な、絶縁されていない「⾼電圧」の危険が製品のケース内にあることを警告するもので ⼆等辺三⾓形の中の感嘆符合は、重要な操作⽅法およびメンテナンス⽅法の記述が製品に付属の説明書にあることを⽰します。 本器は接地端⼦付きのコンセントに接続してください。 設置に関する注意事項 通気を⼗分に維持するため、本器の周囲に (突起など最⼤⼨法の部分から測って)、以下に⽰す値よりも⼤きな空間があることを確認してください。 上⾯、底⾯、前⾯、後⾯、左側⾯、右側⾯：10cm 注意本装置に、KRK SYSTEMS が明⽰的に許可していない変更や改造を加えた場合、ユーザーは、本装置を使⽤する権利を失うことがあります。 注意感電を防⽌するため、プラグの幅の広い⽅の⾆⽚を幅の広い⽅の溝に⼊れ、プラグを⼀番奥まで差し込んでください。 注意マーキングや定格を記載したプレートは、本器の背⾯に貼付してあります。 警告⽕災や感電を防⽌するため、本器を⾬や⽔で濡らさないでください。 ⽔滴がかからないように、本器の上に花瓶など液体の⼊った容器を置かないでください。 断路装置として電源プラグを使⽤した場合、電源接続器は直ちに動作する状態になっています。本器を電源から完全に切り離すには、コンセントから電源プラグを完全に抜いてください。 バッテリーを、直射⽇光や裸⽕などの⾼温の熱源にさらさないでください。 注意保護⽤接地端⼦の付いた機器は、保護⽤接地端⼦の付いたコンセントに接続してください。 疑問の点がある場合、電気⼯事⼠にお尋ねください。 環境保護に関する注意事項 本器の製品寿命が尽きた場合、燃えるごみとして廃棄せず、電気機器や電⼦機器のリサイクル施設にお持ちください。本器や取扱説明書や梱包材に、その旨記載してあります。 使⽤材料は、それぞれのマーキングに従って再利⽤できます。原材料の再利⽤やリサイクル、および、古い製品のリサイクルを通じて、⼤切な環境が保護されます。 回収施設の場所については、お近くの地⽅⾃治体にお尋ねください。 FCC 声明 本装置は、FCC（米国連邦通信委員会）規則第 15 章の内容に準拠しています。取り扱いは以下の 2 つの条件を守って行なわれる必要があります。(1) 本装置が有害な 干渉を引き起こさず、(2) 本装置が、誤動作を引き起こす恐れのある干渉を含めて、いかなる干渉を受けても耐えること。

注記:本機器は、テストされ、FCC（米国連邦通信委員会）規則第15章に従った、クラス B デジタル機器に対する制限に準拠することがわかっています。クイックスタートガイド

これはまさにロケット工学ならぬ ROKIT 工学だ。ROKIT G4 モニターの詳細については、

www.krksys.com にアクセスし、完全版マニュアルとスペックシートをダウンロードしてく ださい。お買い上げいただいたモニターを今すぐ、または今後のあらゆるプロジェクトで 最大限にご活用いただくためのすべての情報がご覧になれます。

モニター x 1、電源ケーブル x 1 Rokit 10-3 オーナーの場合。水平設置用 EVA フォームパッド x 1。 (スマートフォン用 KRK アプリがダウンロードできます) 重要:モニターの電源を入れる前に、接続がすべて完了していることを確認してください。 フェーダーとコントロールをすべて最小レベルにセットし、他のすべての機器に電源を入 れてから、KRK モニターの電源を入れてください。 注記:Rokit G4 モニターにはフリクションロックが装着され、入力には Neutrik コンボコネク ターが採用されています。XLR ケーブルまたは TRS (先端、リング、スリーブ) 1/4 インチ平 衡ケーブルで、インターフェイスやミキシングボードやモニターコントローラーに接続し ます。1/8 インチ～ステレオ 1/4 インチ不平衡 (モノ) を使用すると、直接スマートフォンや コンピュータや音楽プレイヤーに接続できます。(注意：必ずデバイスの音量を最小にして から、お好みの音量にしてください。)

DSP ROOM TUNING イコライザーで、イコライザーボイシングを 25 通りに組み合わせるこ

とができるため、スタジオの音響特性を補正して正確なモニタリングが可能となります。

イコライザーの選択に関する説明は、下をご覧ください。まず、LOW EQ と HIGH EQ のセッ

ティングを 3：FLAT に設定します。下図に従って、室内にモニターを設定します。お気に 入りの曲をいくつか聴き、ミックスします。室内や配置の異なる位置を試してからイコラ イザーを調節します、次に、イコライザーを調節するとベストなリスニングとモニタリン

ヒント:スピーカーの配置やルームマネージメントに関する詳しいアドバイスは、オンライ ンの完全版マニュアルをご覧ください。モニターの電源を入れると、HOME SCREEN が現われます。そこには 音量やイコライザー設定の概要が表示されます。この画面で VOLUME つまみを押すと、EQ、SETUP などにアクセスできます。 VOLUME は工場で 0 dB (プロの場合+4 dBu と表示) の入力感度に設定されています。希望のレベルに設 定したり、スタジオ内の他のモニターとレベルを一致できるように、両方のモニターで等しく 0.1 dB ステップで増減します。 MENU 画面で EQ を選択するとイコライザー設定に進みます。

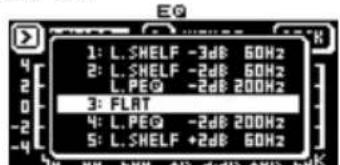

L. SHELF Cut (マイナス) 設定はウォールカップリングフィルターです。 このイコライザー設定で低音域を下げると、壁面近くにスピーカーを 配置することができます。 L. SHELF Boost (プラス) 設定で、低音域を増強することができるので、 好みに合わせて設定してください。

L.PEQ は、Q が大きいパラメトリックイコライザーです。これは、中域周波数の下側をカットするイコ

ライザーなので、低音域はカットされません。これはデスクフィルターと呼ばれ、大型ミキシングボ ード (別名「デスク」) またはそれよりも大型のデスクで、音の濁りを発生させる低音域～中音域を増 強させることができます。 注: ひとつの設定でウォール カップリング フィルターおよびデスク フィルターの両方を使用します。 HIGH EQ

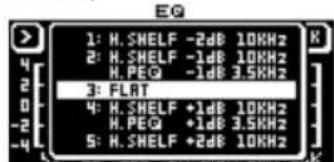

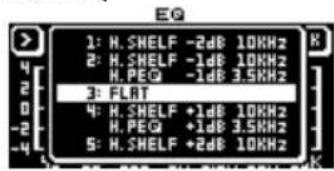

H. SHELF と H. PEQ EQ で、好みに合ったミキシングの設定が行なえま

す。満足のいく音質が得られるまで、必要に応じて中高音域または高 音域を増減してください。音質がブライトなスタジオでは高音域を下 げ、音質がダークなスタジオでは高音域を上げる必要があります。

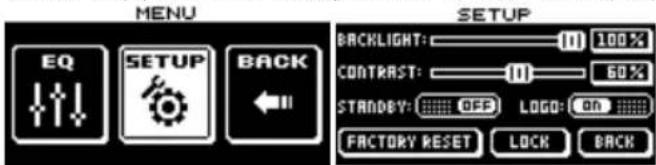

MENU 画面で SETUP を選択して、システム全体の好みを調整します。

BACKLIGHT 暗いスタジオでは、背景照明を落とすと目が疲れにくくなります。室内照明に合わせて背 景照明を調整する際には、暗すぎる程度まで一旦背景照明を下げてから、見やすくなるまで徐々に明

CONTRAST モニターが所定の位置に配置されたら、ご自分の視野角から像の焦点が最高になるように設

STANDBY これを使用して、スタンバイ機能を起動・解除します。スタンバイが指定されると、ユニッ トは 30 分間信号が検出されなかったときにスリープ モードになります。信号を送ると、モニターは再

LOGO フロント KRK ロゴの ON、DIM、OFF を選択します。お使いのスタジオの環境光に従って、この機

能を必要な設定に合わせてください。 FACTORY RESET これでモニターが工場設定に復帰します。 LOCK ロック解除するまで設定は変更できません。アメリカ合衆国にあるギブソン・プロ・オーディオ正規販売店からお買い上げいただいた商品を登録するにあたっては: http://www.gibson.com にアクセスし、オンライン登録を行なってください。 または保証カードを下記住所までお送りください: Gibson Customer Service 309 Plus Park Blvd. Nashville, TN 37217 ご質問がある場合は下記カスタマーサービスまでご連絡ください: 1-800-4GIBSON (1-800-444-2766) メールアドレス: service@gibson.com アメリカ合衆国の国外のギブソン・プロ・オーディオ正規販売店からお買い上げいただいた商品については、お客様の保証の登録、保証の問題のすべての取扱や解 決に関してはお買い上げ先の販売店に連絡してください。 ギブソン・プロ・オーディオの保証 ギブソン・プロ・オーディオ（Stanton、KRK、Cerwin Vega! のブランドを含む）の製品に、不適切な素材や作業のために不具合がある場合は、ギブソン・プロ・オー ディオまたはアメリカ合衆国にあるギブソン・プロ・オーディオの正規サービスセンターが、自らの裁量のもとに適正であると考える場合、不具合の修理または製

保証期間（売買証書にあるお買い上げ日から）: KRK スタジオモニターのすべてについて 3 年。 ヘッドホン、ルームコレクション機器を含む、コンピューター・オーディオ機器について 1 年。 ギブソンは、当初の出荷日から 90 日間、パーツ交換と修理を保証します。 お客様の製品が、ギブソンまたはギブソン・プロ・オーディオ正規サービスセンターが所持している時に、破壊、紛失、修理不可能な損傷を受けた場合、ギブソン はその製品を同一またはほぼ同じスタイル、お買い上げ時の製品の価格を超えない価格を持つ製品を交換します。製品にかけられる保険は、コレクターの価格に対 する保険なども含めて、所有者が自らの負担で加入する必要があります。 商品を安全・迅速に返品するために、当初の出荷時の箱や梱包材をお使いください。ギブソンは、不十分または不適正な梱包のために出荷中に起こった損害につい ては、責任を負うものではありません。 この保証は最初に販売店で購入した人のみに適用され、続く所有者に譲ったり、与えたりすることはできません。保証を有効にするためには、以下にある保証適用 の全条件として、最初の購入日から 15 日以内にお客様の保証を登録する必要があります。保証の適用申請には、お客様の購入証明書またはレシートを添付する必

この保証は以下の制限があります: この保証には以下のものには適用されません。

1. 何らかの方法で改ざんまたは変更された商品、あるいはシリアルナンバーが改ざんまたは変更された商品。

2. 保証書が改ざんされた、または偽りのデータが与えられた商品。

3. 誤用、過失または不適切な取扱が原因で損傷を受けた商品。

4. 事故、洪水、火災、落雷、その他の天災で損傷を受けた商品。

6. 極度の湿度や温度のもとに置かれた商品。

7. 正規でない販売店で購入した商品、または、正規でない修理またはサービスを受けた商品。

ギブソンはどんなものであっても他の明示的な保証を行ないません。本保証の規定を超える商品性および特定目的への適合性を含む、黙示的な保証は、放棄され、 本保証から除外されます。州や国にによって黙示的な保証の除外や制限が認められていないところもあり、上記は適用されないことがあります。 契約上、不正行為上を問わず、利益または事業の損失による損害、商品の使用または性能に結果する損害を含む、購入者または第三者によりが被った、特別損害、 間接損害、派生損害、付随的損害について、ギブソンまたは正規の代理人がそのような損傷の可能性について警告を受けても、ギブソンは責任を負わないものとし ます。また、ギブソンは上述事項から発生する、または関連する経費、請求または訴訟に対してはいかなるものも責任を負うものではありません。 アメリカ合衆国の国外のギブソン・プロ・オーディオ正規販売店からお買い上げいただいた商品については、お客様の保証の問題のすべての取扱や解決に関しては 商品のお買い上げ先の販売店に連絡してください。これらの購入については、上述の保証は適用されません。

保証サービスを得るには アメリカ合衆国の国外における保証サービス: 保証による修理を始めるには、商品をお買い上げになったギブソン・プロ・オーディオ正規販売店に連絡し、販売者の返品/保証方針に従ってください。 アメリカ合衆国にあるギブソン・プロ・オーディオ正規販売店からお買い上げいただいた商品のための保証サービス:

お買い上げのギブソン・プロ・オーディオの商品に不具合があった場合、販売店または所有者が 1-800-4GIBSON（1-800-444-2766）のカスタマーサービスに電話し、

カスタマーサービス担当者から返品許可番号を得る必要があります。そのような事前の返品許可がない商品は返品することができません。返品許可番号は出荷パッ ケージの外側に明記する必要があります。カスタマーサービス担当者は住所やその他の指示を与えます。所有者は、カスタマーサービス代理店が示した住所に、運 送料と保険を先払いにして、商品を出荷する必要があります。ギブソン・プロ・オーディオの正規サービスセンターのみが、保証サービスを行なうことができ、非 正規の業者が行なったサービスは本保証の適用となりません。ギブソンは、非正規の業者が行なったサービス、またはギブソンまたはギブソン・プロ・オーディオ の正規サービスセンターが行わなかった保証適用外のサービスによって引き起こされた欠陥や損傷について責任を負うものではありません。 ギブソンに連絡するときは、商品の不具合について書いた完全な説明を送る必要があります。保証適用外の作業が必要とされる、または推奨される場合は、そのよ うな作業が始まる前に、お客様が見積書を得て承認する必要があります。お客様は入手した見積書をすぐに見て、ギブソン・プロ・オーディオの正規サービスセン ターにお客様の意思を通知する必要があります。本保証が適用されるサービスを得るために、お客様には保証適用外の作業を購入することは求められません。到着 した商品を点検すると、ギブソンまたはギブソン・プロ・オーディオの正規サービスセンターは、お客様または販売店に作業完了日のおおよその日付を通知しま す。修理された商品またはパーツは、お客様または販売店に、運送費先方払い、保険付きで返却されます。 本保証に述べられていることを除いて、代理店または業者のいずれもギブソンのために責任を負うことは許可されません。保証は、お客様に対して州または国によ って変わる特定の権利を与えるものです。感谢您购买新款 KRK Systems ROKIT G4 专业监听音箱。运用我们先进的设计设备设施，我们打造出了可传送自然 而平衡的频率响应且具有低失真和出众的结像力的产品。我们与数百名世界各地的不同风格的专业工程师/制作 人/混音师通力合作，研发了这些具备开创性的监听音箱。

注意：该设置同时利用壁挂式耦合滤波器和台式滤波器。 HIGH EQ
