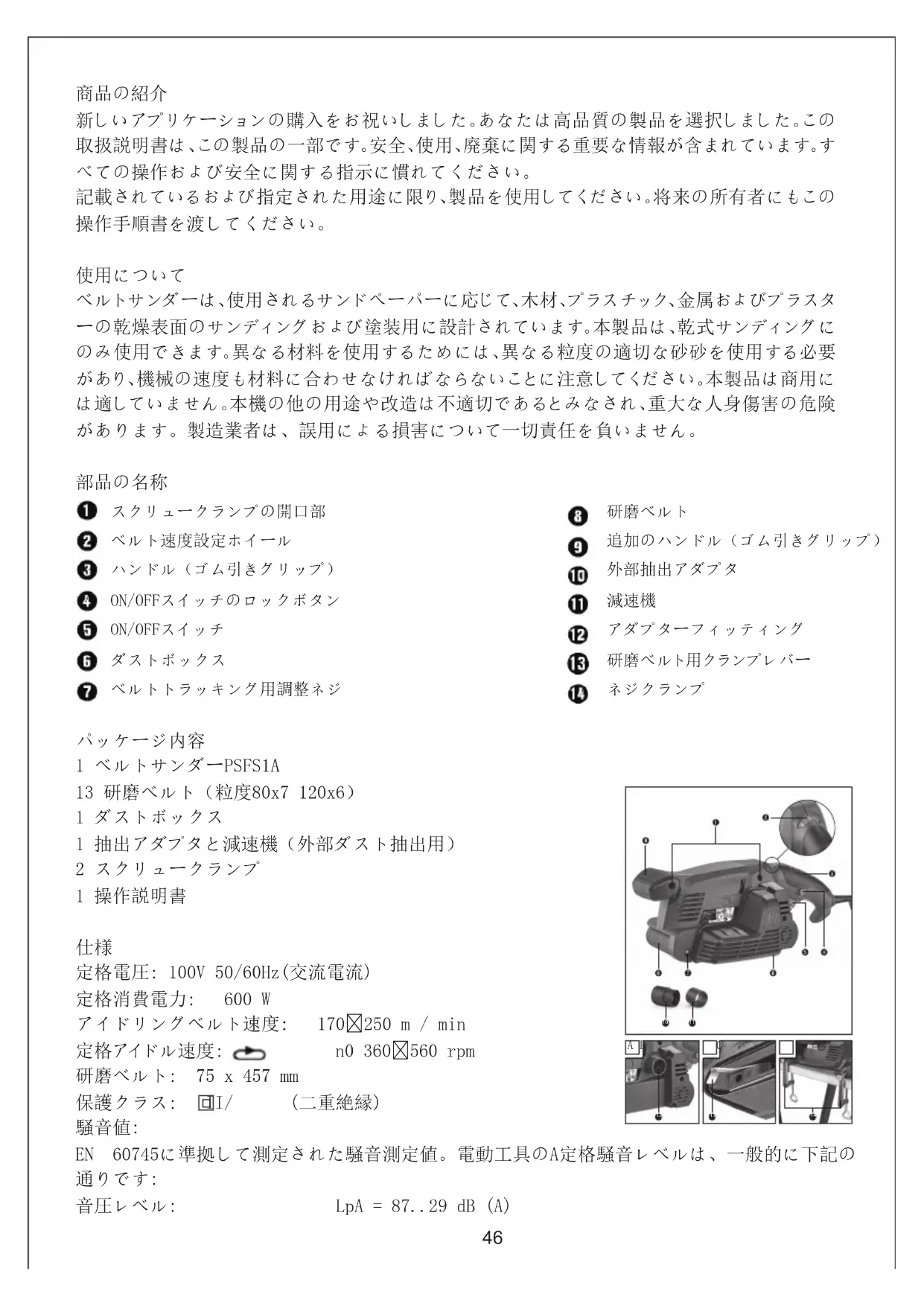

使用説明書 PSFS1A Tacklife
新しいアプリケーションの購入をお祝いしました。あなたは高品質の製品を選択しました。この取扱説明書は、この製品の一部です。安全、使用、廃棄に関する重要な情報が含まれています。すべての操作および安全に関する指示に慣れてください。
記載されているおよび指定された用途に限り、製品を使用してください。将来の所有者にもこの操作手順書を渡してください。
使用について
ベルトサンダーは、使用されるサンドペーパーに応じて、木材、プラスチック、金属およびプラスターの乾燥表面のサンディングおよび塗装用に設計されています。本製品は、乾式サンディングにのみ使用できます。異なる材料を使用するためには、異なる粒度の適切な砂砂を使用する必要があり、機械の速度も材料に合わせなければならないことに注意してください。本製品は商用には適していません。本機の他の用途や改造は不適切であるとみなされ、重大な人身傷害の危険があります。製造業者は、誤用による損害について一切責任を負いません。

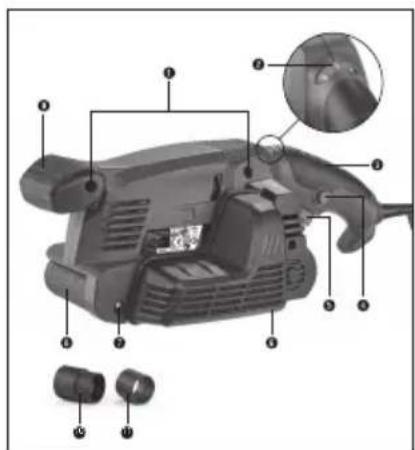

部品の名称
① スクリュークランプの開口部
② ベルト速度設定ホイール
3 ハンドル（ゴム引きグリップ）
4 ON/OFFスイッチのロックボタン
5 ON/OFFスイッチ
6 ダストボックス
⑦ ベルトトラッキング用調整ネジ
8 研磨ベルト
9 追加のハンドル（ゴム引きグリップ）
10 外部抽出アダプタ
11 減速機
12 アダプターフィッティング
⑬ 研磨ベルト用クランプレバー
14 ネジクランプ
パッケージ内容
1 ベルトサンダーPSFS1A
13 研磨ベルト（粒度80x7 120x6）
1 ダストボックス
1 抽出アダプタと減速機（外部ダスト抽出用）
2 スクリュークランプ
1 操作說明書
仕様
定格電圧：100V 50/60Hz(交流電流)
定格消費電力：600 W
アイドリングベルト速度: 170×250 m / min
定格アイドル速度: n0 360☒560 rpm
研磨ベルト: 75 x 457 mm
保護クラス: ☐I/ (二重絶縁)
騷音值：
EN 60745に準拠して測定された騒音測定値。電動工具のA定格騒音レベルは、一般的に下記の通りです：
音圧レベル: LpA = 87..29 dB (A)
不確実性: KpA = 3 dB
音響パワーレベル: LWA = 98..29 dB (A)
不確実性： KWA = 3 dB
耳の保護具を着用してください!
総振動値：
EN 60745に従って決定された総振動値（3方向のベクトル合計）：
振動発光値: ah = 1..901 m/s2 不確実性 K = 1..5 m/s2
注意
▶▶この説明書に記載されている振動レベルは、EN 60745に規定されている標準測定手順に従って測定され、機器の比較を行うために使用できます。指定された振動エミッション値を使用して、初期暴露の見積もりを行うこともできます。振動のレベルは、電動工具の使用状況によって違いますが、場合によっては、指示に記載されている値よりも高い場合があります。このような方法で電動工具を常に使用すると、ユーザは振動を過小評価する可能性があります。
警告!
▶▶特定の作業期間中の振動負荷を正確に見積もるには、機器の電源が切られているか、または稼働しているが実際には使用されていない期間も考慮する必要があります。これにより、全作業期間にわたって振動負荷を大幅に低減することができます。
電動工具
安全上のご注意
警告！
すべての安全に関する警告と指示をお読みください。
警告および指示に従わないと、感電、火災および/または重傷を負う可能性があります。
お使いになる方がいつでも見られる所に必ず保管してください。
警告における「パワーツール」という用語は、主電源(コード付き)電動工具またはバッテリ駆動(コードレス)電動工具を指します。
1.. 作業場の安全
a) 作業場所をきれいに保ち、点灯してください。ちらかったや暗い場所は事故の原因となります。
b) 可燃性の液体、ガス、粉塵などの爆発的な環境では、電動工具を操作しないでください。電動工具から発火られる火花がガス又は粉塵に引火する恐れがあります。
c) 電動工具を使用する際には、お子供や第三者を近づけないでください。集中力が欠誤操作の原因になります。
2. 電気に関する安全
a) 電源プラグに適合した電源コンセントを使用してください。電源プラグの改造は絶対に行わないでください。アース回路付電動工具の電源プラグには、いかなるアダプターも取り付けないでください。純正電源プラグに適合し電源コンセントは感電の危険性を低減します。
b) パイプ、ラジェーター、レンジ、冷蔵庫など、接地処理された媒体と身体が接触するのを避けてください。身体が接触すると、感電の危険性増します。
c) 電源工具を雨や濡れた環境にさらさないでください。電動工具の中に水が混入すると、感電の危険性を増します。
d)コードを乱用しないでください。電動工具の持ち運び、引っ張り、または抜き差しには、絶対にコードを使用しないでください。電源コードは、熱、油、および鋭利な端から遠ざけてください。コードが損傷したり絡まったりすると、感電の危険性が増します。
e) 屋外で作業を行う場合、屋外に適応した延長コードを使用してください。適切な延長コードは感電の危険性を低減します。
f) 濡れた場所で電動工具を使用することは避けられませんが、残存電流装置(RCD)で保護された電源を使用してください。RCDを使用すると、感電の危険が低減します。
3. 作業者の安全
a) 周りの状況に十分注意払い、よそ見をせず慎重に作業を行ってください。常識を働かせてください。疲れている場合、また薬物の投与、アルコールの摂取、薬物による治療などを受けている場合は操作しないでください。一瞬の不注意が重大な事故につながることがあります。
b) 保護具を着用してください。必ず保護メガネをかけてください。防じんマスク、滑り止めのついた安全靴、ヘルメット、防音保護具などの適切な活用はけがの発生を低減します。
c) 不意な始動は避けてください。電源プラグを電源コンセントに差し込む際やバッテリーを工具に装着する際、あるいは工具を持ち運ぶ際は、スイッチがオフの位置にあることを確認してください。スイッチを指で軽く動かすか、スイッチがオンになっている電源ツールに通電すると、事が発生します。
d)電動工具を始動する前に、調節キーやレンチなど必ず取り外してください。電動工具の回転部の左側に、キーやレンチが残っているとけがの原因になります。
c) 無理な姿勢で作業しないでください。常に足元をしっかりさせ、バランスを保つようにしてください。予期せぬ事態に対応しやすくなります。
f) きちんとした服装で作業してください。だぶだぶの服装やネックレスなどのアクセサリーは着用しないでください。髪の毛、衣服や手袋が電動工具の回転部に触れないでようにしてください。だぶだぶの服装、ネックレスなどのアクセサリー、あるいは長い髪の毛は回転部に巻き込まれる恐れがあります。
g) ちり排気や集じん装置に接続できる場合、必ず接続して適切に活用してください。粉じんによる危険性を低減します。
4. 電動工具の使い方と手入れ
a) 無理な使い方はしないでください。作業に見合った能力の工具を使用してください。適切な工具は、設計された通りの効率の良い安全な作業が臨めます。
b スイッチで始動・停止操作ができない電動工具は使用しないでください。スイッチの制御ができない電動工具が危険であり、修理する必要があります。
c) いかなる調整を行う場合、付属品の交換を行う場合、あるいは工具を保管する場合は、電源プラグを電源コンセントから抜いてください。このような事前の安全対策は電動工具が不意に始動する危険性を低減します。
d) 使用しないときは、子供の手の届かない安全な場所に保管してください。また、電動工具の取り扱いや手順に不慣れな人には操作させないでください。教育を受けていない人の操作は大変危険です。
e) 電動工具の手入れをしてください。可動部の位置調整、および締め付け状態、部品の破損、その他運転に影響を及ぼすすべての個所に異常がないか確認してください。損傷した場合は、使用
f) 前に電動工具を修理してください。多くの事故は、整備されていない電動工具によって引き起こされます。
f）切削工具をきれいにしてきださい。鋭い切刃を備えた適切に維持された切削工具は、結合する可能性が低く、制御が容易である。
g) 電動工具、付属品、その他は作業環境や作業内容を考慮しながら取扱説明書に従って使用してください。意図されていない使い方をした場合、危険な状況をもたらすことがあります。
5. 修理について
a) 電動工具の修理は、純正の交換部品を取り扱う有資格者に依頼してください。電動工具の安全性が保たれます。
ベルトサンダ安全上のご注意
■■ 研磨ベルト8 が自らの電源ケーブルに損傷を与える可能性があるため、絶縁ハンドル面を使用してアプライアンスを保持してください。 活線に触れると、電動工具の露出した金属部分に電圧が印加され、作業者に感電する恐れがあります。
警告！
■鉛ペイント、あるタイプの木材や金属などの材料からの塵は、あなたの健康に有害な可能性があります。
■■ これらの粉塵を接触または吸入すると、操作員や近くにいる他の人に健康上の危険をもたらす可能性があります。
■■ 安全メガネと防塵マスクを着用してください!
使い方
研磨ベルトのテンション/交換
警告 負傷の危険性!
■■ 作業を行う前に必ずソケットから電源プラグを抜いてください。
-
クランプレバーを完全に旋回させて研磨ベルト用クランプレバー⑬を緩めます(図Bを参照)。研磨ベルト⑧を取外すことができます。
-
新しい研磨ベルト⑧ または別の材料または異なる粒度のものに適した研磨ベルトを取り付けます。重要：研磨ベル⑧ の内側および器具ハウジング上の矢印の方向は一致しなければなりません。
-
クランプレバー ^13 を元の位置に戻します。
研磨ベルトの手動調整⑧：
研磨ベルトがスイッチオン後に中央で走行しない場合は、ベルトトラッキングを手動で調整する必要があります。
■■ これを行うため、研磨ベル ^8 が中央で走行になるまで前輪の調整 ^7 ジを回します。重要：研磨ベル ^3 がハウジングに擦れないようにすることを確保します。定期的にベルトトラッキングを確認し、必要に応じて調整ネジ ^7 を使用して調整してください。
作業手順
低いサンディング圧力で十分です:
■■ 作業時に最小限のサンディング圧力をかけます。ベルトサンダー自身の重量で十分なサンデ
イング性能が得られます。この方法では、研磨ベルト⑧の摩耗を減らすことができ、ワークピースの表面がスムーズになります。
削除と表面:
■研磨性能および表面品質は、ベルト速度および研磨ベルト⑧の粒度によって決定される(「速度および研磨ベルの選択」を参照)。
サンディングプロセス:
■■ アプライアンスのスイッチを入れ、ワークピース上に置き、適度な前進運動をします。サンダーを平行移動させ、サンディング動作をワークピースオーバーラップさせます。作業を完了した後、ワークピースからアプライアンスを持ち上げ、電源を切ります。
注意
▶▶ 作業中は、常に両手でアプライアンスをしっかり持ちます。
除塵
警告！爆発の危険性！
■■爆発性の粉塵/空気がある環境では、特別に設計された抽出器具を使用してください。
花火による火災の危険! 金属を研磨する際には、ほこりの抽出(ダストボックス ⑥ や掃除機)を使用しないでください。
■■アスベストを含む物質は処理されないことがあります。アスベストは既知の発癌物質です。
警告！火災の危険！
■集塵ボックスを備えた、または掃除機アダプターを介して掃除機に接続できる電動工具を使用すると、火災の危険があります！b不利な条件では、例えば、金属や木材の金属残渣をサンディングしながら火花が飛んでいるときは、ダストボックス（または掃除機のダストバッグ）の木粉が自発的に着火する可能性があります。これは特定のリスクです。
木材粉塵が塗料残留物または他の化学物質と混ざり、長時間作業した後に熱くなります。したがって、作業を中断する前に、ワークが過熱しない、掃除機のダストボックスやダストバッグを常に空にしてください。
■■作業場が十分に換気されていることを確認します。
■■作業する資材に関する貴方の国で適用される規則を遵守してください。
■■ 防塵マスクを着用します。
ダストボック6を用いた粉塵の抽出:
■■ アダプターフィッティングがあるダストボックス ⑥ を、アプライアンスの側面でこの目的のために付属のノッチに押し込みます。
ダストボックス6の分解/取り外し：
■■ アプライアンスからダストボックス⑥を引き出します。
外部取り出しアダプタ⑩を接続します⑪減速機と一緒に):
■■外部抽出アダプター⑩をアダプターフィッティン⑫に押し込みます。
必要なら、減速機⑪を外部取り出しアダプタ⑰に押し込んでください。
■■ ホースを適切な除塵装置(例えば:作業場の掃除機)から外部取り出しアダプター⑩ に押し込みます（必要なら 減速機 と一緒に）。
削除：
■■ 真空掃除機のホースを減速機から引き出します。
■■ 外部抽出しアダプター(必要なら減速機と一緒に)を引き出します。
使い方
オンとオフの切り替え
操作中は、瞬時操作と連続操作を選択できます。
瞬時操作に切り替えます:
■■ ON / OFFスイッチ⑤ を押します。
瞬時操作をオフにします:
■■ ON / OFFスイッチ⑤ を放します。
連続運転に切り替えます:
■■ ON / OFFスイッチ⑤ を押し続けてからロックボタン⑤ を押します。
連続操作をオフにします:
■■ ON / OFFスイッチ⑤ を押して離します。
速度と研磨ベルトの選択
アプライアンスが稼動していても、ベルト速度②の設定ホイールを使用して速度を選択することができます。最適なべ
ルト速度は、処理されるワークピースまたは材料によって決まります。下の表には、あなたの調に役立つ推奨値が含まれています
| ワーク/セクター | | 軟材ワーク/セクター | |
| 粗いサンディン(粒) | 60 | 粗いサンディン(粒) | 60 |
| 細かいサンディン(粒) | 240 | 細かいサンディン(粒) | 180 |
| 回転速度 | 高い(5) | 6 回転速度 | 高(5) |
| 事前選択 | | 事前選択 | |
| ワーク/セクター | チップボード | ワーク/セクター | 塗料/ワ |
| 粗いサンディン(粒) | 60 | 粗いサンディン(粒) | |
| 細かいサンディン(粒) | 150 | 細かいサンディン(粒) | 60 |
| 回転速度 | 高(5×6) | 回転速度 | 区区 |
| 事前選択 | | 事前選択 | 高(5×6) |
| ワーク/セクター | | 塗料を拭きセクター | |
| 粗いサンディン(粒) | 150 | 粗いサンディン(粒) | 40 |
| 細かいサンディン(粒) | 320 | 細かいサンディン(粒) | 120 |
| 回転速度 | 低(1) | 2回転速度 | 中 |
| 事前選択 | | 事前選択 | |
| ワーク/セクター | プラスチック |
| 粗いサンディン(粒) | 120 |
| 細かいサンディン(粒) | 240 |
| 回転速度 | 低 /中 |
| 事前選択 | |
定置作業
■■ 図Cのように電動工具を回し、安定した作業台に置きます。
■■ 開口部 ① に2つのネジクラムプ° を差し込み、それらを使用して電動工具を締め付けます。
ヒントとコツ
■■ 同じ研磨ベルト⑧ を使って木や金属には絶対に働かないでください。
■■ 裂けたり破れたり研磨ベルトはワークピースを損傷する可能性があります。このため、研磨ベルトは定期的に交換してください。
■研磨ベルトは折り目などで使用できなくなるため、吊り下げた位置に保管してください。
メンテナンスとお手入れ
警告!負傷の危険性! アプライアンスの作業を開始する前に、電源を切り、電源プラグを抜いください.ベルトサンダーは無料でメンテナンスします。
■■ 作業終了後、必ず直ちに機器を清掃してください。
■■ ハウジングを清掃するには、乾いた布を使用してください。絶対に、洗剤、溶剤または研磨クリーナーを使用しないでください。
ダストボック6を空にします/清掃します:
■■ アプライアンスからダストボックス⑥を引き出します。
■■ まず、蓋を外してダストボックス⑥を開けます。ダストボックスをタップして完全に空にしてから、再びアプライアンスのダストボッスを交換してください。
■■ 換気口が常に空いていることを確認します。
■■ 付着した切粉をブラシで除去します。
6) 廃棄
パッケージは環境にやさしい材料で作られており、現地のリサイクルプラントで処分することができます。
通常の家庭ごみに電動工具を処分しないでください!
ヨーロッパの指令2012/19 / EUは、磨耗した電動工具を別々に回収し、環境に適合した方法でリサイクルすることを要求しています。
お住まいの地域社会や地方自治体の当局は、消耗した電化製品の処分方法に関する情報を提供することができます。
岡 保証
このアプライアンスには、購入日から3年間有効な保証が提供されています。アプライアンスは、慎重に製造され、納品前に精密に検査されています。
34) 購入証として領収書を保管してください。保証請求が発生した場合は、電話でカスタマーサービス部門に連絡してください。これは、商品の無料返品を保証する唯一の方法です。
ム） 注意
▶▶ 保証は、輸送上の損傷、磨耗した部品、またはボタンや充電式電池などの壊れやすい部品の損傷ではなく、材料および製造上の欠陥に関する申し立てのみをカバーしています。
このアプライアンスは、商用目的での使用ではなく、私的使用のみを目的としています。誤った使用または不適切な手渡し、無断使用、改造/修理の場合は、当社の認定サービスセンターのいずれかによって実施されていません。
貴方の法定の権利は、この保証によって制限されません。保証期間は、保証のもとで行われた修理によって延長されません。これは、交換され修理されたコンポーネントにも適用されます。
購入時に発生した損傷および欠陥は、未包装の直後に、購入日から2日以内に報告する必要があります。
保証期間満了後に行われた修理は、料金の対象となります。
サービス
警告！
て ■■ 電動工具をサービスセンターまたは認定電気技師が修理し、純正の交換部品のみを使用してください。これにより、機器の安全性が確保されます。
警告!
■■ 電源プラグまたは主電源ケーブルは、アプライアンスの製造元または認定されたカスタマーサービスプロバイダによってのみ交換されていることを常に確認してください。これにより、機器の安全性が確保されます。
Shenzhen Take Tools Co., Ltd.
Web: www.tacklifetools.com
Facebook: www.facebook.com/Tacklife.US/
E-mail: support@tacklife.net
