使用説明書 R1 EDIROL

Préparatifs avant utilisation du r-1 98

Formatage d'une carte CompactFlash 98

Méthodes d'enregistrement 99

Enregistrement à l'aide du micro intégré 99 Enregistrement avec microphone externe 102

Modes de lecture 105

Lecture normale 105 REPEAT A-B (lecture en boucle) 106 1/2 PLAY (lecture en mode demi-vitesse) 107 PLAY MODE (modes de lecture) 108

Utilisation des effets 109

Application d'un effet 109

Paramétrages divers 110

Paramétrage système (mode Setup) 110

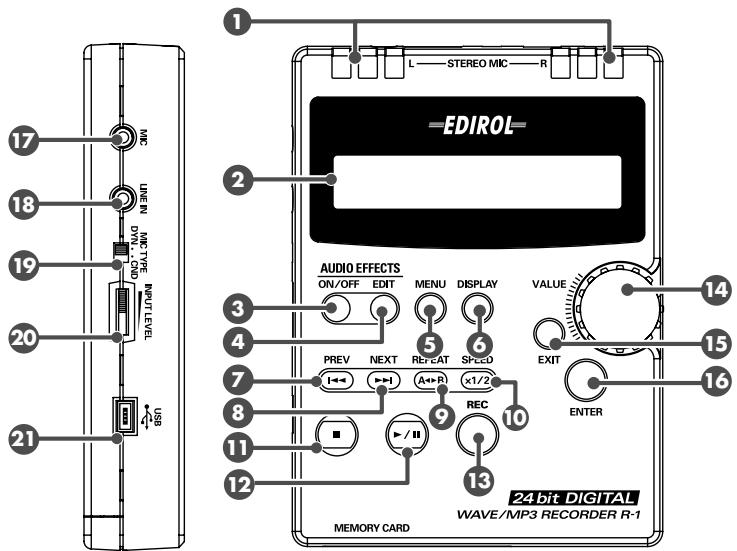

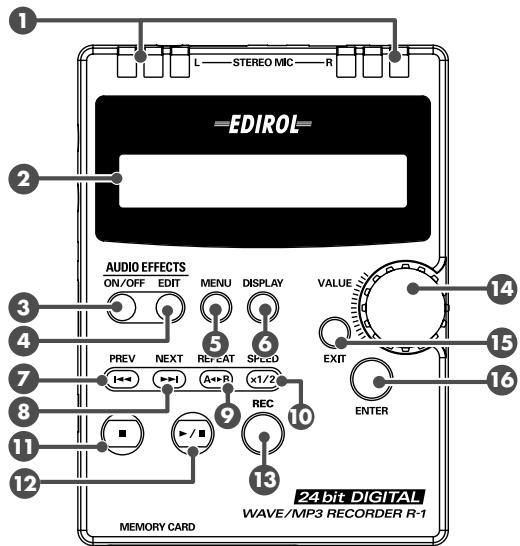

Microphone stéréo intégré

Ce microphone interne est désactivé lorsqu'un microphone ou autre appareil est branché sur les entrées micro 18 ou les entrées ligne 19. Il convient donc de ne rien raccorder aux connecteurs d'entrée si l'on veut utiliser le microphone interne. Pour enregistrer à l'aide du microphone interne, placer le bouton de sélection de type de microphone à DYN.

2 Afficheur

Tient l'utilisateur informé de l'état d'exécution du R-1.

3 Touche EFFECT

Appuyer sur la touche EFFECT pour activer/désactiver un effet.

Cette touche s'allume lorsque l'effet est activé.

Si l'effet est activé avant lecture ou en cours de lecture, il est appliqué à l'enregistrement lors de la lecture. S'il est activé avant enregistrement ou en cours d'enregistrement, il est appliqué au son enregistré, c'est-à-dire que l'enregistrement intègre le traitement résultat de l'effet.

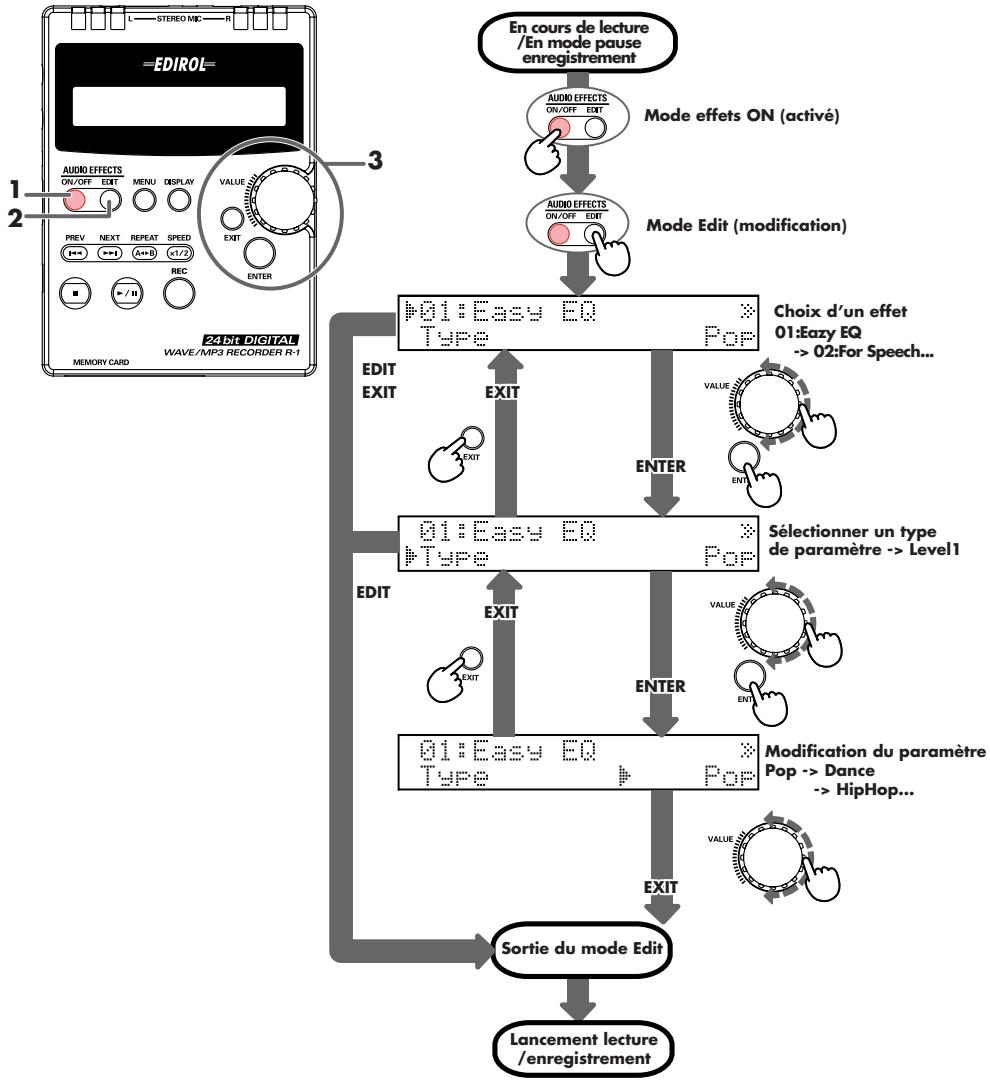

Le R-1 est doté de divers effets permettant de modifier le son en lecture ou en enregistrement afin de lui donner plus de présence ou d'en rendre l'écoute plus agréable. Ces effets permettent par ailleurs de transformer complètement le son.

4 Touche EDIT

Cette touche donne accès au paramétrage des effets.

Pour plus d'informations sur les effets, se reporter à "Using effects" (p. 46). Le paramétrage des effets est possible que la touche EFFECT soit activée ou non.

5 Touche MENU

Cette touche permet de sélectionner le mode de paramétrage de l'appareil (« Setup ») : contraste de l'afficheur à cristaux liquides (LCD), sélection de la qualité d'enregistrement et divers autres réglages globaux (cf. “Paramétrages divers” (p. 110)).

6 Touche display

Cette touche commute les différents écrans de l'afficheur du R-1.

En mode PLAY (lecture), cette touche fait défilier les paramètres suivants : temps de lecture écoulé, temps de lecture restant pour le fichier en cours, type de fichier et débit.

Appuyer sur la touche DISPLAY pour faire défiler les différents paramètres.

Touche PREV

Cette touche permet de revenir au début du fichier en cours ou de sélectionner le précédent.

En cours de lecture d'un fichier, elle permet de revenir au début de celui-ci. Si le lecteur est déjà calé sur le début du fichier (00:00), cette touche sélectionne le fichier précédent. Il suffit d'appuyer longuement sur cette touche pour revenir au premier des fichiers en mémoire.

Ces opérations sont possibles en cours de lecture ou non.

8 Touche NEXT

Cette touche permet de sélectionner le fichier suivant. Il suffit d'appuyer longuement sur cette touche pour faire défiler les fichiers vers l'avant.

Ces opérations sont possibles en cours de lecture ou non.

9 Touche REPEAT

Permet la lecture en boucle d'une partie d'un fichier située entre deux points (A - B) définis par l'utilisateur. Appuyer une fois sur cette touche pour définir le point "A", et une nouvelle fois pour définir le point "B".

Une troisième pression sur cette touche annule la lecture en boucle et efface les points A et B.

1. En cours de lecture, appuyer sur la touche REPEAT

de manière à définir le point de départ (point A) de la boucle.

1. Appuyer une nouvelle fois sur la touche REPEAT pour définir le point d'arrivée (point B).

L'appareil lit en boucle la partie du fichier située entre les deux points ainsi définis aux étapes 1 et 2.

Pour annuler la lecture en boucle, appuyer une nouvelle fois sur la touche REPEAT.

10 Touche SPEED

Cette touche met la lecture en mode demi-vitesse. Appuyer une nouvelle fois pour repasser en vitesse normale. Cette fonction permet de jouer sur un morceau de musique au tempo trop rapide ou d'écouter dans un plus grand confort un enregistrement d'une personne parlant très vite.

1 Touche STOP

Interrompt lecture ou enregistrement.

12 Touche play/pause

Cette touche permet de lancer la lecture, mais également de mettre en mode « pause » enregistrement ou lecture.

En cours de lecture, cette touche met l'appareil en pause, l'afficheur indiquant PLAY-PAUSE. Il suffit d'appuyer une nouvelle fois sur la touche pour relancer la lecture.

De même, en cours d'enregistrement, cette touche permet d'interrompre brièvement ce dernier. L'afficheur indique alors REC-PAUSE, et la touche REC (enregistrement) émet une lumière rouge clignotante.

Pour relancer l'enregistrement, appuyer de nouveau sur la touche REC (ou appuyer sur la touche PLAY/PAUSE). La touche REC émet une lumière rouge clignotante durant l'enregistrement.

13 Touche REC

L'appareil étant à l'arrêt, la touche REC le met en mode pause enregistrement (« recording-standby »). L'afficheur indique alors REC STANDBY, et la touche REC (enregistrement) émet une lumière rouge clignotante.

Pour lancer l'enregistrement à partir du mode pause enregistrement, appuyer de nouveau sur la touche REC (ou appuyer sur la touche PLAY/PAUSE). En cours d'enregistrement, la touche REC émet une lumière rouge.

14 Molette VALUE

Cette molette sert à la sélection des fichiers, au besoin des effets et à leur réglage, ainsi qu'à la sélection des options du mode de paramétrage de l'appareil.

15 Touche EXIT

Cette touche permet de revenir au paramètre précédent en mode Effect Edit (réglage effets) ou Setup (paramétrage). En mode Setup, toute modification des paramètres est annulée si l'on appuie sur la touche EXIT avant d'avoir appuyé sur la touche ENTER.

16 Touche ENTER

Permet de sélectionner un paramètre ou de finaliser une modification effectuée en mode Effect Edit ou Setup.

7 Connecteur d'entrée microphone

Réserve au branchement d'un microphone

Si un câble est branché sur la prise d'entrée ligne, aucun signal audio ne passe par cette prise microphone.

Mettre le sélecteur de type de micro ("mic type") 19 sur la position correspondant au type de microphone branché (microphone électro-dynamique ou mini-micro électrostatique à alimentation fantôme).

Le connecteur prend en charge les micros stéréo ; utiliser un adaptateur stéréo de type mini-jack. Si le microphone est de type monophonique, mettre le paramètre 10 Input Select (mode Setup) sur MONO. Pour plus d'information sur ce réglage, se reporter à “Paramétrage système (mode Setup)” (p. 110).

18 Entrée ligne

Le branchement des sorties audio d'un appareil audio ou d'un instrument de musique sur le R-1 doit se faire sur cette prise par l'intermédiaire d'un câble stéréo de type mini-jack.

19 Sélecteur de type de microphone ("mic type")

Mettre ce sélecteur sur la position correspondant au type de microphone branché sur l'entrée mic input ⑦.

DYN

Utiliser ce paramètre si le microphone est de type électrique-dynamique. Si le microphone interne est utilisé, régler à DYN.

CND

Utiliser ce paramètre si le micro est de type electrostatique à alimentation fantôme. Le microphone doit impérativement nécessiter une alimentation fantôme : En effet, cette prise fournit une tension d'alimentation de 2 V. *Si le sélection est sur la position CND, ne brancher aucune microphone ni notamment autres appeareil n'acceptant pas un telle alimentation fantôme, qui risquerasait de les endommager.

Volume d'entrée

Régler le volume d'entrée du microphone intégré ①, de l'entrée micro ⑦ ou de l'entrée ligne ⑧.

Régler ce niveau selon la méthode décrite à la rubrique “Réglage du niveau d'entrée” (p. 100) tout en surveillant le niveau d'entrée.

2 Connecteur USB

Ce connecteur permet de brancher l'appareil sur un ordinateur par le biais du câble USB fourni.

Une fois le R-1 branché sur l'ordinateur, il est possible de transférer ou copier sur ce dernier les fichiers sons enregistrés à l'aide de l'appareil. Inversement, il est possible de transférer ou de copier des fichiers mp3 ou wav présents sur l'ordinateur de manière à les faire par le R-1.

Ce connecteur prend en charge la norme USB 2.0 (USB haut débit), assurant un chargement rapide.

La marche à suivre pour brancher le R-1 sur un ordinateur figure à la rubrique “Connecting the R-1 to your computer” (p. 44).

Une fois le R-1 "reconnu" par l'ordinateur, l'afficheur du R-1 indique Connected via USB.

Pour la durée de la connexion avec l'ordinateur, toutes les fonctions du R-1 (interrupteur de marche/arrêt excepté) sont désactivées (ses divers commutateurs et touches ne fonctionnent pas).

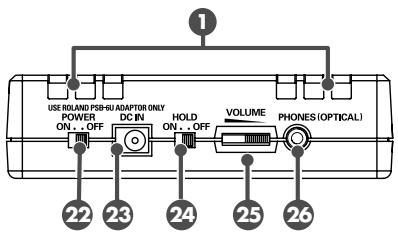

22 Interrupteur principal

Mettre l'appareil sous tension et hors tension.

Ne pas mettre l'appareil hors tension en cours de lecture ou d'enregistrement. Il faut impérativement s'assurer que lecture et enregistrement sont coupés avant toute mise hors tension.

• En cas de mise hors tension accidentelle en cours d'enregistrement, les données enregistrées ne sont pas mémorisées sur la carte CompactFlash.

• Celle-ci peut se couvrir endommagée en cas de mise hors tension de l'appareil alors qu'elle subit une opération de lecture ou d'écriture de données, c'est-à-dire pendant la lecture ou l'enregistrement audio.
• En cas de mise hors tension du R-1 alors que l'indication Now working... est affichée (modification du paramétrage d'un effet ou sauvegarde d'un paramètre modifié), le R-1 cesse de fonctionner correctement et peut même ne plus redémarrer. Il convient donc de faire en sorte de ne JAMAIS le mettre hors tension dans de telles conditions.

23 Prise adaptateur secteur

Connectez l'adaptateur secteur sur cette prise.

24 Commutateur HOLD

Le commutateur HOLD étant sur la position ON, les autres touches de l'appareil sont désactivées, ce qui évite toute fausse manœuvre.

Exceptions : lorsque le commutateur HOLD est sur la position ON, les sélecteur Mic type 19, le bouton Input volume 20, l'interrupteur marche/arrêt 22 et le bouton Output volume 23 restent opérationnels.

25 Niveau de sortie (output volume)

Ce bouton permet de régler le volume sonore du signal en sortie de la prise casque/sortie ligne/sortie numérique (le niveau de la sortie numérique n'est toutefois pas réglable).

26 Prise casque/sortie ligne/sortie numérique (Headphone/line output/digital output)

Prise pour casque ou enceintes externes. Pour exploiter le signal numérique, brancher un câble optique avec prise mini.

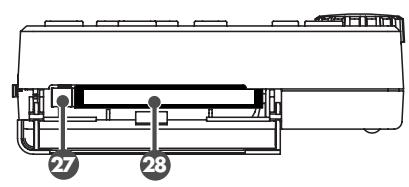

27 Touche EJECT

Assure l'éjection de la carte CompactFlash introduite dans l'emplacement pour carte mémoire 28.

28 Emplacement pour carte mémoire

Introduisez une carte mémoire CompactFlash dans la fente.

Le R-1 prend uniquement en charge les cartes mémoire de type CompactFlash.

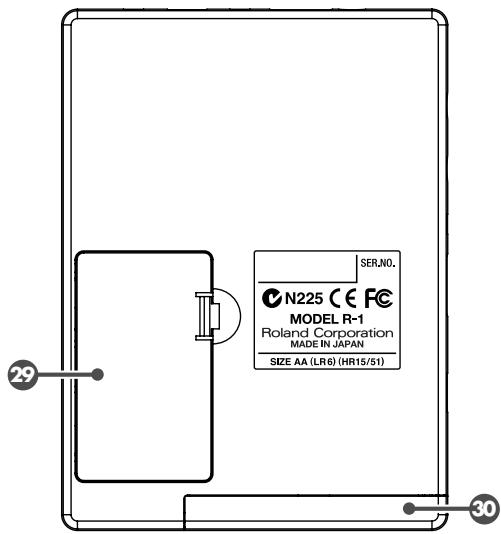

29 Logement des piles

Installer les piles dans leur logement si le R-1 doit fonctionner sur piles. Si l'on entend alimenter l'appareil à l'aide de son adaptateur secteur, il est inutile d'installer les piles.

Mettre impérativement le R-1 hors tension avant de passer d'un type d'alimentation électrique à l'autre (adaptateur secteur / piles et vice-versa).

Lire la rubrique "Installing the batteries and turning on the power" (p. 20) avant toute utilisation du R-1.

30 Couvercle de l'emplacement pour carte mémoire

Ce couvercle évite toute éjection intempestive de la carte CompactFlash. Ce couvercle dissimule l'emplacement de la carte 29 ainsi que la touche d'éjection 7.

Formatage d'une carte compactflash

Avant utilisation dans le R-1, la carte CompactFlash doit être formatée.

Cette opération doit être effectuée à l'aide du R-1, selon la marche à suivre indiquée à la page 60 (Paramètres système - mode Setup).

Les cartes CompactFlash formatées sur un autre appareil que le R-1 risquent de ne pas fonctionner correctement avec ce dernier.

Mettez le R-1 hors tension.

Introduire la carte CompactFlash dans l'emplacement prévu à cet effet.

Mettre le R1 sous tension.

Si la carte CompactFlash ne comporte aucun fichier pouvant être lu par le R-1, l'indication No Song s'affiche. Dans le cas contraire, l'écran de lecture ("play mode") s'affiche.

EDIROL R-1 WAV MPS Reorder

No Song

Appuyer sur la touche MENU.

• Si l'on désire annuler l'opération, il suffit d'appuyer sur la touche EXIT. L'écran précédent s'affiche à nouveau.

001: R1_0001. MP3 PLAY 00:01

Tourner la molette VALUE de maniere à seLECTIONner l'option12 Format Card.

Setup Select 12: Format Card

Appuyer sur la touche ENTER.

Lorsque l'écran ci-contre s'affiche, appuyer sur la touche ENTER.

12: Format Card OK to format?[ENTER]

Un écran de confirmation s'affiche. Pour lancer le formatage de la carte, appuyer sur la touche ENTER.

• Pour annuler l'opération (pas de formatage de la carte), appuyer sur la touche EXIT. L'appel revient à l'écran illustré au point 5.

Ne jamais éjecter la carte CompactFlash en cours de formatage. Cela pourrait endomager la carte.

Le formatage est terminé lorsque le message Completed! s'affiche.

Completed!

Appuyer sur la touche MENU.

L'écran principal (mode Play) s'affiche à nouveau.

Méthodes d'enregistrement

Le tableau ci-dessous indique les durées d'enregistrement approximatives permises par les différentes cartes CompactFlash.

Durées d'enregistrement sur carte compactflash

Unité : minute

Durée d'enregistrement (approximative)

Type de fichier	Capacité de la carte
	64 Mo	256 Mo	512 Mo	2 Go
.wav, 24 bits/44,1 kHz	3	15	31	125
.wav, 16 bits/44,1 kHz	5	23	47	188
.mp3, 16 bits/320 kb/s	26	102	208	831
.mp3, 16 bits/256 kb/s	32	128	260	1,039
.mp3, 16 bits/192 kb/s	43	170	346	1,386
.mp3, 16 bits/160 kb/s	52	205	416	1,663
.mp3, 16 bits/128 kb/s	65	256	520	2,079
.mp3, 16 bits/96 kb/s	86	341	693	2,772
.mp3, 16 bits/64 kb/s	130	512	1,040	4,158

• Les durées d'enregistrement ci-dessus sont approximatives. La durée d'enregistrement effective peut varier légèrement ; il convient donc d'en tenir compte au moment des préparatifs d'enregistrement.
• Le formatage de la carte CompactFlash doit être fait à l'aide du R-1.
• Pour un enregistrement continu et de longue durée, utiliser l'adaptateur secteur fourni.
• Si l'enregistrement est fait en plusieurs fichiers, la durée d'enregistrement totale sera inférieure à celle indiquée ci-dessus.

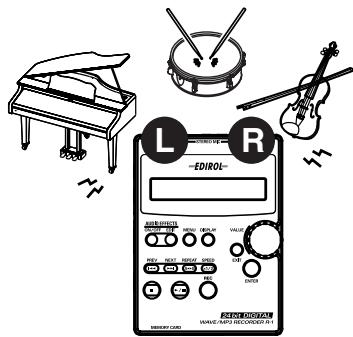

Enregistrement à l'aide du micro intégré

Le R-1 est doté d'un microphone stéreo intégré. Les sons captés sur le côté droit du R-1 sont enregistrés sur le canal de droite (R), et les sons captés sur le côté gauche sont enregistrés sur le canal de gauche (G).

Ne rien raccorder aux connecteurs d'entrée (micro et ligne) si l'on peut utiliser le microphone interne.

En cas de branchement d'un microphone ou d'un câble sur la prise microphone ou sur l'entrée ligne, la prise ainsi utilisée devient prioritaire, le microphone intégré étant alors mis hors circuit.

S'assurer que le R-1 est hors tension (interrupteur sur OFF). Régler le volume d'entrée à zéro.

Pour entendre l'enregistrement au fur et à mesure, brancher un casque sur la prise prévue à cet effet (Phones). Ne pas tenter de contrôler l'enregistrement par le biais d'enceintes raccordées à l'appareil sous peine de déclencher une réaction acoustique ("effet Larsen").

Mettre le R-1 sous tension comme indiqué à la rubrique “Connecting the AC adaptor and turning on the power” (p. 19).

Pour enregistrer à l'aide du microphone interne, placer le bouton de sélection de type de microphone à DYN.

Sélectionner le type de fichier à enregistrer (cf. "Types of files that the R-1 can handle" (p. 28)). Pour effectuer la sélection ou contrôler le type actuellement sélectionné, utiliser l'option 07 Record Mode (p. 110) du mode Setup.

Régler le niveau d'entrée comme indiqué ci-après.

Réglage du niveau d'entrée

1. Appuyer sur la touche REC. L'appareil passe en mode pause enregistrement (« REC STAND-BY »). L'afficheur indique la durée d'enregistrement possible pour la qualité sélectionnée.

Durée d'enregistrement restante

• Le nom de fichier affché en mode pause enregistrement est celui du fichier qui sera créé en fin d'enregistrement.
• Appuyer sur la touche DISPLAY.
• Jouer/produire lessons à enregistrer et positionner le R-1 de manière à ce que son micro intégré puisse les capter correctement.

• Pour traiter le son à l'aide d'un effet pendant l'enregistrement, régler le niveau d'entrée après activation de l'effet.
• Lancer le son à enregistrer et accroître progressivement le volume d'entrée.

Continuer d'accroître le niveau d'entrée, de manière à ne pas afficher le dernier segment de l'indicateur à barres. (Position A dans l'illustration ci-dessus.)

Si le niveau d'enregistrement est trop bas, l'appareil n'enregistrera pas les sons de très faible volume. Si le volume d'enregistrement est trop élevé, les sons les plus forts (crêtes) sont distordus, ce qui se traduit par des craquements tout au long des pistes enregistrées.

• Si le son à enregistrer compte des crêtes importantes (coups de grosse caisse dans le cas d'un orchestre, rire soudain dans le cas d'une conversation), il est recommandé d'utiliser le limiteur (06 Limer, p. 110). Il est ainsi possible de régler le niveau d'entrée en fonction du niveau général du son à enregistrer, sans tenir compte du niveau des crêtes. Lorsque le limiteur est utilisé, le niveau d'entrée audio est automatiquement ajusté pour ne pas atteindre un niveau trop élevé. Lorsque le limiteur est utilisé, il est préférable d'ajuster le niveau d'entrée pour que le symbole ■ n'apparaisse qu'occasionnellement en position [B].

Appuyer sur la touche REC.

L'appareil commence à enregistrer.

• Le lancement de l'enregistrement peut également se faire à l'aide de la touche PLAY/PAUSE.

Temps écoulé depuis le lancement de l'enregistrement

Si l'on actionne le bouton de réglage du volume d'entrée en mode pause enregistrement ("REC STANDBY") ou en cours d'enregistrement, le niveau d'enregistrement change. Il convient donc de veiller à ne pas toucher à ce bouton par inadvertance. En outre, il faut savoir que ce bouton reste actif même si le commutateur HOLD est sur la position ON.

Pour mettre fin à l'enregistrement, appuyer sur la touche STOP.

Pour interrompre temporairement l'enregistrement, appuyer sur la touche PLAY/PAUSE. Pour relancer l'enregistrement, appuyer une nouvelle fois sur la touche PLAY/PAUSE.

Les données enregistrées sont mémorisées sous forme de fichier sur la carte mémoire. L'afficheur indique le nom de fichier de l'enregistrement, ce fichier étant sélectionné.

• Ce nom de fichier est créé automatiquement selon le format suivant: R1_0001.MP3. Les quatre chiffres (0001) correspondent au chiffre faisant suite au nombre de fichier le plus élevé figurant sur la carte CompactFlash.
• Le fichier est créé au niveau « racine » de la carte CompactFlash. Aucun sous-répertoire ne peut être créé.
• L'appareil n'était pas doté d'une horloge interne, tous les fichiers ont la même date de création, soit le 1er janvier 2002.

Pour écouter les données qui viennent d'être enregistrées, appuyer sur la touche PLAY/PAUSE. D'autres modes de lecture existent - se reporter à "Modes de lecture" (p. 105).

Indication du niveau du signal par l'indicateur de niveau

Nombre de ■	dB
Aucun	∞	—	-50,0
1	-50,0	—	-40,0
2	-40,0	—	-36,0
3	-36,0	—	-33,0
4	-33,0	—	-30,0
5	-30,0	—	-27,0
6	-27,0	—	-24,0
7	-24,0	—	-21,0

Nombre de ■	dB
8	-21,0	—	-18,0
9	-18,0	—	-15,0
10	-15,0	—	-12,0
11	-12,0	—	-9,0
12	-9,0	—	-6,0
13	-6,0	—	-3,0
14	-3,0	—	0,0
15	0,0	—	(clip)

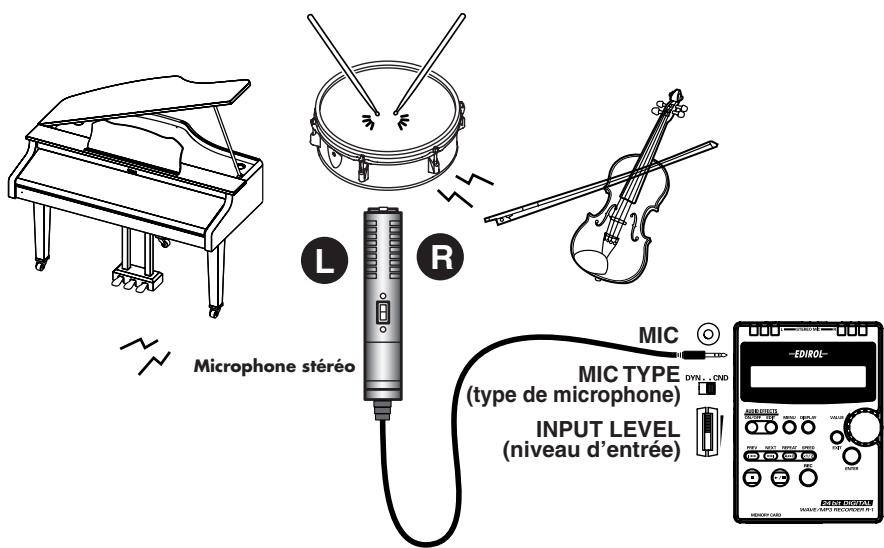

Enregistrement avec microphone externe

Le R-1 accepte les microphones électro-dynamiques et les mini-micros électrostatiques à alimentation fantôme conçus pour être raccordés à la prise enregistrement d'un enregistrateur mini-disque (MD) ou à la prise microphone d'un ordinateur.

Si l'on utilise un microphone electrostatique, celui-ci doit impérativement être du type à alimentation fantôme. Le branchement d'un microphone (y compris microphone stéreo classique avec mini-jack) de type erre ne peut endommager le matériel.

S'assurer que le R-1 est hors tension (interrupteur sur OFF). Régler le volume d'entrée à zéro.

Si un câble ou appareil est raccordé à l'entrée ligne, le système ne prend pas en compte l'entrée microphone. Il convient donc de ne rien raccorder à l'entrée ligne si l'on désire enregistrer par le biais de la prise microphone.

Mettre le R-1 sous tension comme indiqué à la rubrique “Connecting the AC adaptor and turning on the power” (p. 19).

Indiquer le type de fichier à enregistrer (cf. "Types of files that the R-1 can handle" (p. 28)). L'option 07 Record Mode (p. 110) du mode Setup permet de définir le paramètre voulu ou de contrôler le paramètre en vigueur.

Régler le sélecteur Mic type sur le type de microphone raccordé à l'entrée micro. -> "Sélecteur de type de microphone ("mic type")" (p. 95)

Brancher le microphone externe sur l'entrée micro (prise Mic input).

Pour entendre l'enregistrement au fur et à mesure, brancher un casque sur la prise prévue à cet effet (Phones). Ne pas tenter de contrôler l'enregistrement par le biais d'enceintes raccordées à l'appareil sous peine de déclencher une réaction acoustique (« effet Larsen »).

6 Régler le niveau d'entrée comme indiqué ci-après.

Réglage du niveau d'entrée

1. Appuyer sur la touche REC. L'appareil passe en mode pause enregistrement ("REC STAND-BY"). L'afficheur indique la durée d'enregistrement possible pour la qualité sélectionnée.

Durée d'enregistrement restante

• Le nom de fichier affché en mode pause enregistrement est celui du fichier qui sera créé en fin d'enregistrement.
• Appuyer sur la touche DISPLAY.

001: R1_0001. MP3 LEV

1. Jouer/produire lessons à enregistrer et positionner le microphone externe de manière à ce qu
2. Pour traiter le son à l'aide d'un effet pendant l'enregistrement, régler le niveau d'entrée après activation de l'effet.
3. Accroître progressivement le niveau d'entrée.

Continuer d'accroître le niveau d'entrée, de manière à ne pas afficher le dernier segment de l'indicateur à barres. (Position A dans l'illustration ci-dessus.)

001: R1_0001. MP3 LEV

Si le niveau d'enregistrement est trop bas, l'appareil n'enregistrera pas les sons de très faible volume. Si le volume d'enregistrement est trop élevé, les sons les plus forts (crêtes) sont distordus, ce qui se traduit par des craquements tout au long des pistes enregistrées.

• Si le son à enregistrer compte des crêtes importantes (coups de grosse caisse dans le cas d'un orchestre, rire soudain dans le cas d'une conversation), il est recommandé d'utiliser le limiteur (06 Limiter, p. 110). Il est ainsi possible de régler le niveau d'entrée en fonction du niveau général du son à enregistrer, sans tenir compte du niveau des crêtes.

Lorsque le limiteur est utilisé, le niveau d'entrée audio est automatiquement ajusté pour ne pas atteindre un niveau trop élevé. Lorsque le limiteur est utilisé, il est préféable d'ajuster le niveau d'entrée pour que le symbole ■ n'apparaisse qu'occasionnellement en position B.

Appuyer sur la touche REC.

L'appareil commence à enregistrer.

• Le lancement de l'enregistrement peut également se faire à l'aide de la touche PLAY/PAUSE.

Temps écoulé depuis le lancement de l'enregistrement

Si l'on actionne le bouton de réglage du volume d'entrée en mode pause enregistrement ("REC STANDBY") ou en cours d'enregistrement, le niveau d'enregistrement change. Il convient donc de veiller à ne pas toucher à ce bouton par inadvertance. En outre, il faut savoir que ce bouton reste actif même si le commutateur HOLD est sur la position ON.

Pour mettre fin à l'enregistrement, appuyer sur la touche STOP.

Pour interrompre temporairement l'enregistrement, appuyer sur la touche PLAY/PAUSE. Pour relancer l'enregistrement, appuyer une nouvelle fois sur la touche PLAY/PAUSE.

Les données enregistrées sont mémorisées sous forme de fichier sur la carte mémoire. L'afficheur indique le nom de fichier de l'enregistrement, ce fichier étant sélectionné.

• Ce nom de fichier est créé automatiquement selon le format suivant : R1_0001.MP3. Les quatre chiffres (0001) correspondent au chiffre faisant suite au nombre de fichier le plus élevé figurant sur la carte CompactFlash.
• Le fichier est créé au niveau « racine » de la carte CompactFlash. Aucun sous-répertoire ne peut être créé.

Pour écouter les données qui viennent d'être enregistrées, appuyer sur la touche PLAY/PAUSE. D'autres modes de lecture existent - se reporter à "Modes de lecture" (p. 105).

Indication du niveau du signal par l'indicateur de niveau

Nombre de ■	dB
Aucun	∞	—	-50,0
1	-50,0	—	-40,0
2	-40,0	—	-36,0
3	-36,0	—	-33,0
4	-33,0	—	-30,0
5	-30,0	—	-27,0
6	-27,0	—	-24,0
7	-24,0	—	-21,0

Nombre de ■	dB
8	-21,0	—	-18,0
9	-18,0	—	-15,0
10	-15,0	—	-12,0
11	-12,0	—	-9,0
12	-9,0	—	-6,0
13	-6,0	—	-3,0
14	-3,0	—	0,0
15	0,0	—	(clip)

Lecture normale

Le R-1 n'est pas doté de hauts-parleurs intégrés. Il convient donc d'y raccorder un casque ou des enceintes.

La prise casque de l'appareil tient lieu tant de sortie numérique (Optical) pour brancher un appareil numérique que de sortie ligne pour connecter un appareil analogique.

Avant toute chose, effectuer les branchements à l'aide du type de câble voulu. Se rapporter à “Connecting headphones” (p. 22), “Connecting digital speakers (digital devices)” (p. 23), ou encore à “Connecting analog speakers (analog devices)” (p. 24).

L'écran de l'afficheur correspondant à celui de l'illustration ci-dessus, tourner la molette VALUE pour sélectionner le fichier audio voulu.

Appuyer sur la touche PREV pour passer au fichier précédent ou sur la touche NEXT pour passer au suivant.

• Si la mention "No Song" s'affiche, cela peut dire que la carte CompactFlash ne recèle aucun fichier pouvant être lu par le R-1.

Appuyer sur la touche PLAY (▶/n); l'appareil entame la lecture du fichier dont le nom est affiché.

Tournez progressivement le bouton de volume vers la droite de manière à régler ce dernier à un niveau confortable pour l'oreille.

• Le nom de fichier affiché par l'appareil est celui du fichier en cours de lecture. Il ne correspond pas aux données ID3 du fichier. mp3.
• Les noms de fichiers sont affichés par ordre alphabétique, sur la base de la liste de caractères ci-dessous, et non pas dans l'ordre dans lequel ils ont été enregistrés.

! # $ % & '() +, -. 0123456789; = @ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz

• Si la carte mémoire recèle des sous-répertoires, l'appareil affiche d'abord tous les fichiers situés au niveau « racine », puis les fichiers présents dans les sous-répertoires.
• L'appareil ne tient pas compte de tout nom de fichier commençant par un point («. »), et ne l'affiche donc pas.
• Il en va de même de tout fichier dont l'extension est autre que «.mp3 » ou «.wav »

Pour en savoir davantage sur les types de fichiers que le R-1 peut enregistrer et lire, se reporter à "Types of files that the R-1 can handle" (p. 28).

REPEAT A-B (lecture en boucle)

Cette fonction permet de définir une zone d'un fichier devant être lue en boucle.

Marché à suivre

En cours de lecture, appuyer sur la touche REPEAT(A+B)

pour définir le point de départ de la boute (point A).

Appuyer une nouvelle fois sur la touche REPEAT pour définir le point d'arrivée (point B).

L'appareil lit en boucle la zone ainsi définie (située entre les points A et B que l'on vient de créer). Une troisième pression sur la touche REPEAT annule la lecture en boucle.

Remarques

• Si, après avoir défini le point A, on appuie sur la touche STOP avant d'avoir défini le point B, le point A est supprimé.
• Si, après avoir défini le point A, on laisse la lecture se dérouler jusqu'au bout du fichier, l'appareil lit en boucle la zone située entre le point A et la fin du fichier.
• Si l'on appuie sur la touche STOP en cours de lecture en boucle, la lecture s'interrompt et la boucle (A-B) est supprimée.

Annulation de la lecture en boucle

• Les points A et B étant définis, appuyer sur la touche REPEAT (A + B) pour annuler la boucle (point A et point B).
• Si, après avoir défini le point A, on appuie sur la touche STOP avant d'avoir défini le point B, le point A est supprimé.
• Pour couper la lecture et annuler simultanément la boucle, appuyer sur la touche STOP. La lecture s'interrompt et la boucle (points A et B) sont supprimés.

1/2 PLAY (lecture en mode demi-vitesse)

L'appareil permet également une lecture à demi-vitesse.

Marché à suivre

À l'arrêt ou en cours de lecture, appuyer sur la touche SPEED.

La ligne inférieure de l'afficheur indique 1/2 PLAY.

Si le R-1 est en train de lire un fichier, la vitesse de lecture est réduite de moitié.

Si le R-1 est à l'arrêt, la lecture à demi-vitesse commence dès que l'on appuie sur la touche PLAY.

• Cette fonction comprend en outre un ajustement automatique de la hauteur du son visant à préserver la hauteur normale. On constate alors éventuellement un effet de pleurée qui est une conséquence normale de ce traitement.

Annulation de la lecture en boucle

Si la fonction de lecture à demi-vitesse est active, appuyer sur la touche SPEED pour la désactiver.

La lecture du fichier suivant se fait également à demi-vitesse tant que l'on ne désactive pas cette fonction.

PLAY mode (modes de lecture)

Marché à suivre pour sélectionner le mode de lecture soulu

Appuyer sur la touche MENU.

Il n'est pas possible de passer d'un mode de lecture à un autre alors que le R-1 est en cours de lecture.

Il faut donc commencer par appuyer sur la touche STOP.

Sélectionner 05 Play Mode à l'aide de la molette VALUE.

Appuyer sur la touche ENTER.

Sélectionner le mode de lecture voulu à l'aide de la molette VALUE.

Sequential (lecture séquentielle)	L'appareil lit les fichiers par ordre numérique (001, 002, 003, etc.). * SéLECTIONNER le fichier youlu à l'aide des touches PREV et NEXT ou de la molette VALUE.
Single (fichier unique)	L'appareil lit indéfiniment le seul fichier sélectionné.
Shuffle (mode aléatoire)	L'ordre de lecture des fichiers change automatiquement. * Chaque fichier est lu une fois et une seule. * Il reste possible de séLECTIONNER un fichier à l'aide des touches PREV / NEXT ou de la molette VALUE, les noms de fichier défilant dans le même ordre qu'en mode Sequential.

Après sélection du mode de lecture choisi, appuyer sur la touche ENTER.

05: Play Mode Séquentiel

Appuyer sur la touche MENU.

L'appareil revient à l'écran Setup Select - 05: PLAY MODE.

Application d'un effet

Ce chapitre explique comment appliquer un effet en cours de lecture ou en mode pause enregistrement. Il est également possible de paramétrer un effet avant de lancer la lecture, et d'essayer divers réglages d'effets en effectuant un enregistrement test.

Le paramétrage effectué est conservé tel quel jusqu'à modification ultérieure.

Paramétrage système (mode setup)

La marche à suivre pour ce type de paramétrage est décrite à la rubrique "Procédures" (p. 56).

• Lorsque l'appareil est en mode lecture, enregistrement ou pause enregistrement ("REC STANDBY"), la touche MENU ne donne pas accès au mode Setup.

	Menu/effet	Valeur (valeur par défaut en car-actères gras)	Marché à suivre
01	LCD Contrast Réglage du contraste de l'affichage	1-5-10	A (p. 56)
02	LCD Backlight Définition du déali après lequel le rétro éclairage de l'afficheur se coupe en cas d'alimentation sur piles.	OFF, ON, 5 sec-ondes, 10 sec-ondes, 20 secondes	A (p. 56)
03	Delete File Suppression d'un fichier	—	B (p. 58)
04	Rename File Modification du nom d'un fichier	—	C (p. 60)
05	Play Mode Mode de lecture - déterminé l'ordre de lecture des fichiers.	Sequential (ordre numérique), Single (lecture en boucle d'un fichi-er), Shuffle (lecture par ordre aléa-toire)	A (p. 56)
06	Limiter Activation & désactivation du limueur de niveau d'entrée * Le limueur réduit le niveau d'entrée lorsqu'il at-teint un seuil donné (niveau d'entrée excessif). Seuil de distorsion Seuil de limitation Niveau d'entrée Réduit la distorsion et transmet le signal au convertisseur A/N Ce seuil est de -9 dBFS.	OFF, ON	A (p. 56)
07	Record Mode Définition du type de fichier créé à l'enregistre-ment Désignerie la qualité audio du fichier enreg-istré.	MP3 64 kb/s, MP3 96 kb/s, MP3 128 kb/s, MP3 160 kb/s, MP3 192 kb/s, MP3 256 kb/s, MP3 320 kb/s, WAV 16 bits, WAV 24 bits	A (p. 56)
08	Track SplittingActivation et & déactivation de la fonction de di-vision de fichier* Cette fonction divise automatiquement en deux fichiers tout enregistrement représentant un si-ience d'au moins trois secondes (lors de l'enreg-istrement).	OFF, ON	A (p. 56)
09	Input MonitorActiver cette fonction lorsque l'on désire contröler au casque le signal en entrée avant enregistrement. Dans le cas contraire, la déactiver.* En cours d'enregistrement, l'écoute est possible que cette fonction soit activée ou non.	OFF, ON	A (p. 56)
10	Input Select Sélectionner STEREO si le microphone raccordé est stéréophonique. Sélectionner MONO si le micro-phonore est monophonique. Si le paramètre sélectionné est STEREO alors que le signal est monophonique, l'enregistrement se fait uniqu-ement sur le canal gauche ("L"). Si le paramètre MONO est sélectionné, l'enregistrement se fait sur les deux canaux ("L" & "R") * Le fichier est stéréophonique même si le paramètre sélectionné est MONO.	STEREO, MONO	A (p. 56)
11	Sleep TimerMinuterie de veille - définit le déliai au bout duquel le R-1 entre en mode veille (alimentation piles).* Cette fonction est inopérante si l'appareil est branché sur son adaptateur secteur.	OFF, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 30 min, 45 min, 60 min	A (p. 56)
12	Format CardFormatage d'une carte CompactFlash	-	D (p. 62)
13	Firmware Ver1.00Permet de contröller la version du système d'exploitation du R-1.	-	E (p. 64)
14	About the R-1Affichage de divers renseignements sur le R-1.	-	A (p. 56)

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

For the USA
