製品タイプ	ブックシェルフスピーカー
モデル	Quantum 803
ブランド	MAGNAT
構成	2ウェイ、バスレフ型
許容入力（定格/ピーク）	120 W / 200 W
インピーダンス	4-8 Ω
周波数特性	30 Hz - 60 kHz
推奨アンプ出力	> 30 W
出力音圧レベル（1W/1m）	91 dB
外形寸法（幅 x 高さ x 奥行）	185 x 372 x 315 mm
キャビネットタイプ	バスレフ型
接続端子	Bi-wiring/Bi-amping対応のネジ式端子4基
推奨ケーブル断面積	2.5 mm²以上（3mまで）、それ以上は4 mm²以上
Bi-wiring/Bi-amping対応	はい（通常モード用にジャンパー付属）
背面壁からの推奨距離	10 cm以上
側壁からの推奨距離	10 cm以上
ツイーター位置	リスナーの耳の高さ
キャビネットのお手入れ	柔らかい万能洗剤で拭き、家具用ポリッシュは避けてください。

よくある質問 - Quantum 803 MAGNAT

MAGNAT Quantum 803をアンプに接続する方法は？

断面積2.5 mm²以上の高品質スピーカーケーブルを使用してください。アンプの電源がオフになっていることを確認してください。赤（+）を赤、黒（-）を黒に、両方のスピーカーとアンプで接続してください。ネジ端子をしっかり締めてください。通常モードでは、上下の端子ペア間のジャンパーをそのままにしてください。

Quantum 803の最適な配置は？

スピーカーとリスニングポイントが正三角形になるように配置してください。背面壁からの距離は10 cm以上、側壁からも10 cm以上離してください。ツイーターは耳の高さに設置してください。

Quantum 803をホームシアターで使用できますか？

はい、フロントまたはリアスピーカーとして使用できます。フロントの場合は、テレビの両側に等距離に配置します。リアの場合は、リスニングポジションの後ろ、耳の高さか少し上に設置します。

Bi-wiringとBi-ampingとは何ですか？Quantum 803ではどのように設定しますか？

Bi-wiringは、高域と低域を別々のケーブルで伝送する方法です。Bi-ampingは、さらに2台のアンプを使用します。そのためには、端子間のジャンパーを取り外します。高域用アンプを上部端子ペアに、低域用アンプを下部端子ペアに接続します。極性を守ってください。

Quantum 803に適したアンプは？

インピーダンス4～8Ωで、30W/チャンネル以上のアンプを推奨します。余裕のある出力のアンプが望ましいです。出力の低いアンプはすぐに歪み、スピーカーを損傷する可能性があります。

Quantum 803のお手入れ方法は？

ラッカー仕上げの表面は、柔らかい布と万能洗剤で拭いてください。家具用ポリッシュや研磨剤は使用しないでください。液体がスピーカー内部に入らないように注意してください。

Quantum 803に適したケーブルとコネクタは？

端子はバナナプラグ、フォーク型端子、裸線の直接挟み込みに対応しています。左右のケーブル長は同じにしてください。

スピーカーの損傷を防ぐには？

最大音量での長時間使用は避けてください。歪みが生じたら、すぐに音量を下げてください。出力の低いアンプは高出力アンプよりも危険です。

Quantum 803を棚に置けますか？

はい、ブックシェルフスピーカーです。安定した棚に設置し、背面と側面に10 cm以上の空間を確保してください。ツイーターは耳の高さに設置してください。

MAGNAT Quantum 803の取扱説明書はどこでダウンロードできますか？

取扱説明書はnotice-facile.comからPDF形式で無料ダウンロードできます。Quantum 803モデルを見つけ、ダウンロードボタンをクリックしてください。

使用説明書 Quantum 803 MAGNAT

THE SOUND YOU CAN'T HEAR...

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れた品質において、世界中で認められております。

なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読みください。

MAGNAT QUANTUM 800 スピーカーの接続に関する一般的なご注意

警告：Quantum 800スピーカーの端子部にはHifiアンプのスピーカー出力のみを接続してください。

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低2.5 mm²、それ以上の場合は直径が最低4 mm²のコードを用いることをお勧めします。

アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてください。

コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い端子（一）は、アンプの（一）端子と、それからスピーカーの赤い端子（＋）は、アンプの（＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がついています。

Quantum 800 の端子部は3本ケーブル構成用に設定されています:

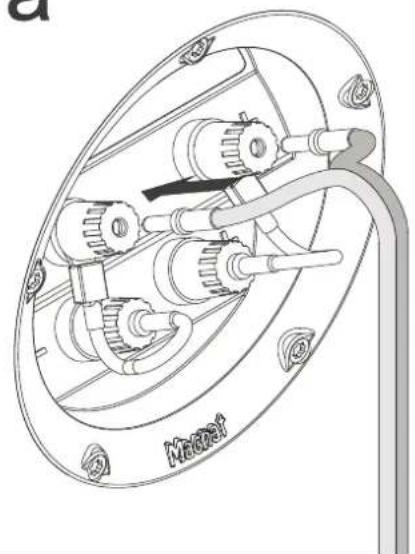

バナナプラグを使用した接続(図 1a)

スペードラグを使用した接続(図 1b)

工場出荷設定なし(図 1c):

工場出荷設定のおこなわれていないケーブルは先端を約10～15 mm 絶縁してください。先端は、錫メッキするよりはねじって端子に入れたほうがよく、それをネジで固定します。

コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご注意ください。

MAGNAT QUANTUM 800のステレオ使用

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のスピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた自然な音質が得られます。(図 2)

スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のある障害物は、音質を落とします。更に、スピーカーを置く場合には、次の距離を守ってください。

Quantum スタンドスピーカー：後ろの壁から最低20 cm、横の壁からは最低30 cm。これにより、ベースが響きすぎるのを防ぐことができます。

Quantum 壁掛け式スピーカー：棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10 cm以上の距離を確保し、高音用スピーカーが耳の高さに来るように置いてください。

MAGNAT QUANTUM 800をフロントあるいはリア・スピーカーとしてご使用の場合

フロント・スピーカーは、右と左にテレビからできるだけ同じ距離を置いて、耳の高さに取り付けてください。リア(後部)・スピーカーの場合は、聞く位置の横か、できればその後ろに右と左に、耳の高さか、あるいはそれよりやや高く、取り付けます。

その他は、前項の内容に従ってください。

付属の金属製スパイクの取り付け（QUANTUM 807, 805）（図 3）

Quantum-800シリーズのスピーカーにはすべてアルミ製のスタンド脚が装備されています。ただし、床材によっては付属の金属製スパイクの使用が好ましい場合もあります（カーペットや起伏のある床材など）。金属製スパイクを取り付ける場合には、これをアルミ製のスタンド脚の中央にねじ入れてください。

スピーカーがまっすぐに立つように個々のスパイクの高さを調整してください（4つのスパイクすべてが床としっかり接触し、安定するようにしてください）。付属のボックスレンチ（小スパナ10）を使用すると、スパイクのねじ入れが簡単になります。スパイクのカウンターナットはボックスレンチ（大スパナ13）を使用して締めてください。

MAGNAT QUANTUM 800 のバイ・ワイヤリングとバイ・アンピング

バイ・ワイヤリング（2配線）とは、高域・低域周波数が独立してわかれている配線を通して、伝送されることです。バイ・アンピング法（2増幅）では、2つ目の配線とは別に、当然のことながら2つ目の末端アンプも追加して必要となります。主にバイ・アンピング法では、再生性能を高めることが可能です。

各Quantum 800スピーカーは、特殊な接続端子によって、従来の配線・増幅方法に加え、バイ・ワイヤリングやバイ・アンピングも行えるようにつくられています。4つのねじ込み接続は、すぐ見分けがつくようになっています。上部の2つは高音用スピーカーに、下部の2つは低音用スピーカーに、繋ぎます。プラス端子およびマイナス端子は出荷時にケーブルで橋絡されていますので、バイワイヤリング接続およびバイアンプ接続の場合にはこれらを取り除いてください。スピーカーの正しい接続方法については、図5a（従来の方法）、図4b（バイ・ワイヤリング）、図4c（バイ・アンピング法）をご覧ください。

MAGNAT QUANTUM CENTER 816

センタースピーカー、Quantum Center 816 は、その他のQuantum 800モデルと外観も音響もぴったり合うよう、つくられています。このスピーカーは、テレビのすぐ上か下に置いてください。

サブウーファーをホームシアター用に使用する場合

ホームシアター用にご使用の際には（特に棚掛け式ボックススピーカーや小型スタンドボックスをフロントスピーカーとして使用する場合）アクティブサブウーファーをご使用になることをお勧めします（Quantum 803、805）。付属の別冊取扱い説明書をご覧ください。

AVレシーバーへの接続

図5と6は、AVレシーバーへの接続バリエーションです。

図5：サブウーファー・アウトレットなしのAVレシーバー

図6：サブウーファー・アウトレット付きのAVレシーバー

お手入れ

塗装面の掃除には、刺激の弱い家庭用洗剤のご使用をお勧めします。家具用艶出しクリーナー等はご使用にならないで下さい。

修理を必要としないためのアドバイス

MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。

ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。

しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。

したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

一般には…

アンプ、チューナー、およびCDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

技術仕様

	Quantum 807	Quantum 805
機器構成:	3	ウェイ, バスリフレックス 2 1/2ウェイ, バスリフレックス
負荷電力: 220 / 380W 190 / 320 W
インピーダンス: 4 - 8 Ohm 4 - 8 Ohm
周波数範囲: 20 - 60 000 Hz 22 - 60 000 Hz
推奨アンプ出力: >30 W >30 W
効率(1W/1m): 93 dB 92 dB
寸法(WxHxD): 185 x 1128 x 365 mm 185 x 1028 x 365 mm
付属品: 金属製スパイク	金属製スパイク

Quantum 803

Quantum Center 816

機器構成:2ウェイ,バスリフレックス 2ウェイ,バスリフレックス

負荷電力:120 / 200W 110 / 220 W

インピーダンス:4 - 8 Ohm 4 - 8 Ohm

周波数範囲:30 - 60 000 Hz 28 - 60 000 Hz

推奨アンプ出力:>30 W >30 W

効率(1W/1m):91 dB 91 dB

寸法(WxHxD):185 x 372 x 315 mm 550 x 208 x 295 mm

技術仕様データは変更することがありますのでご注意ください。
