Tipo di prodotto	Lettore DVD portatile con schermo LCD 7 pollici
Marca	MPMAN
Modello	PDV 2000
Dimensioni (unità principale + batteria)	198 x 165 x 37 mm
Peso (unità principale + batteria)	720 g
Alimentazione	DC 9V 1.5A (adattatore di rete 100-240V 50/60 Hz), batteria ricaricabile integrata (ricarica ~4h, autonomia ~300 cicli)
Schermo	7 pollici (16:9), risoluzione 480 x 234 pixel (QVGA)
Formati disco supportati	DVD video, CD audio, CD-R/RW (JPEG), CD-R/RW (MP3)
Funzioni di riproduzione	Riproduzione, pausa, stop, avanzamento/ritorno veloce, rallentatore, fotogramma singolo, zoom (1x/2x/3x), ripetizione A-B, ripetizione capitolo/titolo/tutto
Funzioni audio/video	Multi-lingua audio (fino a 8 tracce), multi-sottotitoli (fino a 32), multi-angolo (fino a 9), uscita audio/video analogica tramite presa mini jack 3,5 mm, presa cuffia stereo
Connettività	Porta USB (lettura chiavetta USB), lettore di schede SD/MMC
Telecomando	Infrarossi, pila a bottone inclusa, portata 15 piedi (4,5 m), angolo 60°
Alimentazione batteria	Batteria integrata ricaricabile, autonomia non specificata, carica tramite adattatore di rete
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno morbido e asciutto, non usare solventi o spray
Sicurezza	Non aprire l'alloggiamento (rischio di scossa elettrica), non esporre a umidità, volume cuffia moderato per proteggere l'udito
Pezzi di ricambio e riparabilità	Utilizzare pezzi raccomandati dal produttore, rivolgersi a un tecnico qualificato per qualsiasi riparazione
Informazioni generali	Prodotto su licenza Dolby Laboratories, compatibile con le norme FCC classe B, codice regione DVD: 1
Accessori inclusi	Adattatore di rete, adattatore auto, cavo AV/alimentazione, custodia per montaggio appoggiatesta, telecomando, manuale
Condizioni di funzionamento	Temperatura: 0°C a 35°C, posizione orizzontale
Schermo LCD del monitor (se separato)	Non applicabile (unità integrata)

Domande frequenti - PDV 2000 MPMAN

Cosa fare se l'apparecchio non si accende?

Controllare che l'adattatore di rete sia ben collegato e che l'interruttore sia su ON. Assicurarsi che la batteria non sia scarica; collegare l'adattatore per ricaricarla. Se il problema persiste, scollegare l'apparecchio per 30 minuti e poi ricollegarlo.

Perché non c'è immagine?

Controllare che il televisore o monitor sia acceso e sull'ingresso AV corretto. Assicurarsi che il cavo AV sia correttamente collegato. Pulire il disco o provarne un altro. Se l'immagine è ancora assente, verificare le impostazioni del sistema colore (NTSC/PAL) nel menu SETUP.

L'audio è assente o distorto, cosa fare?

Controllare che il volume non sia al minimo e che la funzione MUTE non sia attivata. Assicurarsi che i cavi audio siano ben collegati. Premere il tasto AUDIO del telecomando per cambiare traccia audio. Se si utilizzano le cuffie, verificarne la connessione.

Il telecomando non funziona, come risolvere?

Controllare che l'apparecchio sia acceso. Puntare il telecomando verso il sensore a infrarossi senza ostacoli. Sostituire la pila se necessario (pila a bottone). Assicurarsi che il telecomando non sia utilizzato contemporaneamente con un altro apparecchio.

Il disco non viene letto o visualizza 'BAD DISC', cosa fare?

Controllare che il disco sia inserito con l'etichetta verso l'alto e che sia compatibile (DVD, CD, CD-R/RW). Pulire il disco con un panno morbido dal centro verso il bordo. Se il disco è graffiato o danneggiato, provarne un altro. Se si è formata umidità, lasciare l'apparecchio spento per un'ora.

Come utilizzare una chiavetta USB o una scheda SD?

Inserire la chiavetta USB nella porta o la scheda SD nell'apposito slot. Premere il tasto MODE per selezionare USB o SD. Utilizzare i tasti di navigazione per scegliere un file e premere PLAY. Per tornare al disco, premere di nuovo MODE e selezionare DISC.

Come impostare il controllo genitori?

Nel menu SETUP, selezionare 'Controllo genitori' e inserire la password (default 8888). Scegliere un livello da 1 a 8 (8 = adulto). I dischi con livello superiore non potranno essere letti. Per cambiare la password, selezionare 'Cambia password'.

Qual è la durata della batteria e come ricaricarla?

La batteria integrata può essere ricaricata circa 300 volte. Per ricaricarla, collegare l'adattatore di rete. Un ciclo di carica completo richiede circa 4 ore. Evitare di utilizzare l'apparecchio a batteria durante la carica.

Come pulire l'apparecchio e i dischi?

Per l'apparecchio, scollegarlo e utilizzare un panno morbido e asciutto. Non usare mai liquidi o aerosol. Per i dischi, asciugare con un panno morbido in linea retta dal centro verso il bordo. Non usare solventi come alcol o benzina.

Posso montare questo apparecchio in auto?

Sì, utilizzare le borse di montaggio per appoggiatesta fornite per fissare l'unità principale e il monitor. Il conducente non deve mai utilizzare l'apparecchio durante la guida. Assicurarsi che l'installazione non interferisca con airbag o cinture di sicurezza. Utilizzare l'adattatore accendisigari fornito.

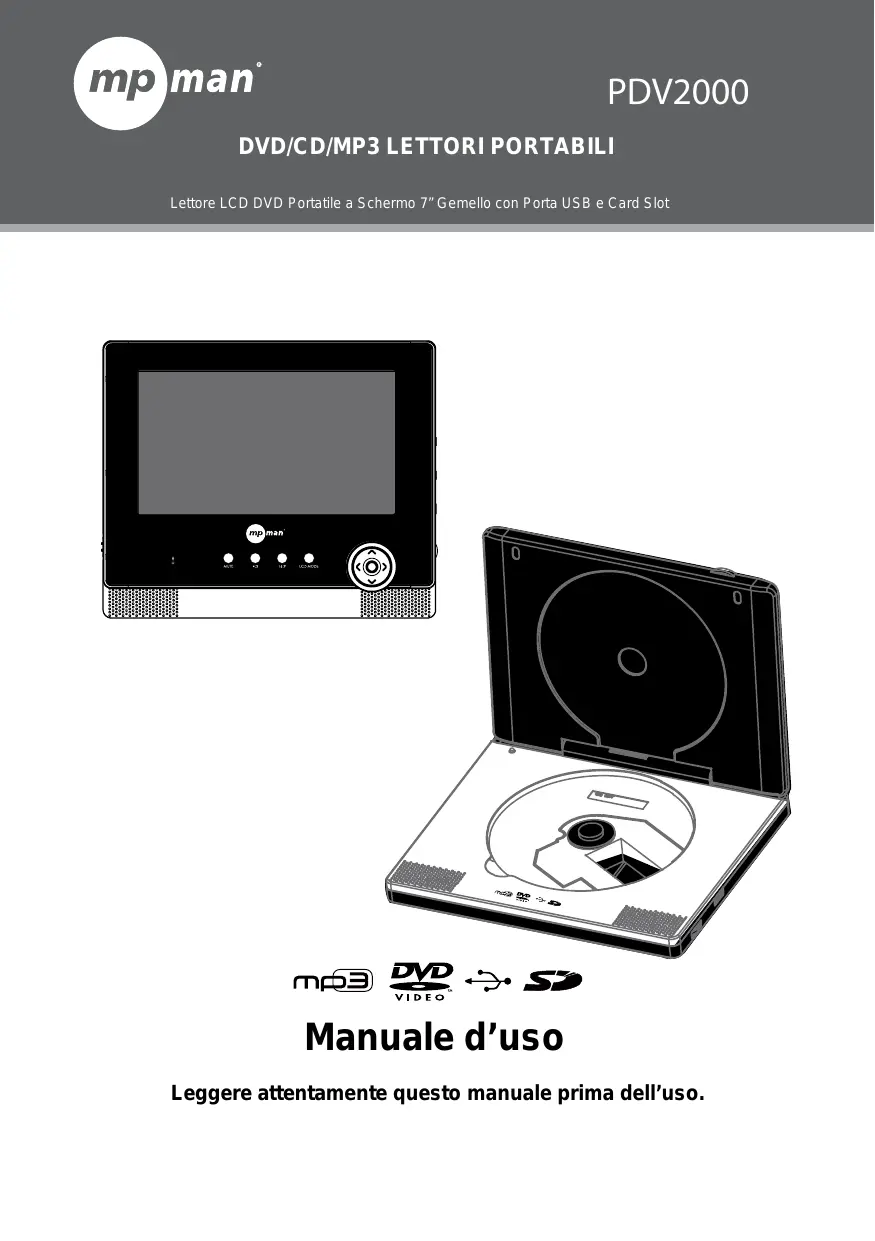

MANUALE UTENTE PDV 2000 MPMAN

Lettore LCD DVD Portatile a Schermo 7" Gemello con Porta USB e Card Slot

Leggere attentamente questo manuale prima dell'uso.

ATTENZIONE

RISCHIO DI SHOCK ELETTRICO

NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI INCENDIO E DI SHOCK ELETTRICO NON RIMUOVERE MAI LA SCOCCA SUPERIORE (O POSTERIORE) DELL'APPARECCHIO. RICHIEDERE L'ASSISTENZA DI PERSONALE QUALIFICATO.

Per il cliente:

Inserire qui di seguito il numero di serie che si trova sul fondo dell'apparecchio. Conservare questa informazione per utilizzi successivi.

Modello No. PDV2000

No.di serire.

Il simbolo di un lampo con la punta a freccia all'interno di un triangolo equilatero avverte l'utilizzatore della presenza di un "voltaggio pericoloso" non isolato all'interno dell'apparecchio di sufficiente entità da poter costituire un rischio di shock elettrico

Il punto esclamatico all'interno di un triangolo equilatero avverte l'utilizzatore della presenza di importanti istruzioni operative e di servizio all'interno del manuale che accompagna l'apparecchio.

ATTENZIONE:

Per evitare pericoli di incendio o shock, non esporre l'apparecchio a pioggia o umidità. Pericolo dovuto all'alto voltaggio è presente all'interno della scocca.

Non aprire

Toccare i cavi di questo apparecchio vi esporrà al contatto con piombo, un elemento chimico noto nello Stato della California per provocare cancro difetti fetali e danni all'apparato riproduttivo. Lavarsi le mani dopo aver maneggiato i cavi.

ATTENZIONE:

Questo lettore DVD impiega un sistema di lettura al laser. Per evitare l'esposizione diretta ai raggi non provate ad aprire la scocca o danneggiare le chiusure di sicurezza. Quando la scocca viene aperta e le chiusure danneggiate saranno vsibili i raggi laser.

Per evitare shock elettrico, utilizzare prese elettriche adeguate alla spina ed inserire la spina completamente. L'utilizzo di funzioni, riparazioni, procedimenti diversi da quelli qui specificati potrebbe risultare in pericolosa esposizione a radiazioni. NON FISSARE I RAGGI

NOTA:

Questo prodotto include tecnologia protetta da copyright da patente statunitense e da altri diritti intellettuali. L'utilizzo di questa tecnologia deve essere autorizzato da Macrovision, ed è intesa per il solo uso domestico salvo differentemente autorizzato da Macrovision. Il disassemblaggio dell'apparecchio è proibito.

Nota FCC:

Dichiarazione FCC: Questo dispositivo conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dipositivo non può causare interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare un funzionamento indesiderato.

Nota: Questo apparecchio è stato testato ed è risultato che conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una ragionevole protezione contro le interferenze dannose in una installazione residenziale. Questo apparecchio genera, utilizza e può emettere energia a frequenza radio e, se non e' installato e utilizzato in conformità alle istruzioni, può causare le interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino le interferenze in una particolare installazione. Se questo apparecchio causa le interferenze dannose alla ricezione radio o televisiva, che possono essere determinate tramite accendendo e spegnendo l'apparecchio, l'utente è incoraggiato a provare a correggere l'interferenza in uno o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra l'apparecchio e il ricevitore .- Collegare l'apparecchio una presa su un circuito diverso da quello a cui è collegato il ricevitore .- Consultare il rivenditore o un tecnico di radio / TV per di aiuto.

L'uso del cavo schermato è necessario per rispettare i limiti Classe B nella Sottoparte B della Parte 15 delle norme FCC.

Non apportare qualsiasi cambiamenti o modifiche al dispositivo se non diversamente specificato nel manuale. Se tali cambiamenti o modifiche devono essere fatte, si potrebbe essere necessario interrompere il funzionamento delle apparecchiature.

Prodotto sotto licenza dai Laboratori Dolby. Dolby e il simbolo doppia-D sono marchi registrati dei Laboratori Dolby.

Questo lettore ha inclusa una tecnologia di protezione del copyright che impedisce di copiare un DVD su qualunque altro mezzo di comunicazione.

Se si connette un registratore di immagini al lettore, le immagini risulteranno distorte durante la registrazione.

Per informazioni sul riciclo e la disposizione di questo articolo contattate le autorità locali o Electronics Industries Alliance www.eiae.org

1. Leggere le istruzioni: tutte le istruzioni di sicurezza e di utilizzo devono essere lette con attenzione prima dell'uso.
2. Conservare le istruzioni: tutte le istruzioni di sicurezza e di utilizzo devono essere conservate per eventuale necessità successiva.
3. Attenersi alle indicazioni di sicurezza: tutte le precauzioni relative al prodotto e alle procedure d'uso devono essere rispettate.
4. Seguire le istruzioni: seguire attentamente tutte le istruzioni per l'uso.
5. Pulizia: Staccare l'apparecchio dalla corrente prima di pulirlo. Non utilizzare detergenti liquidi o al vapore. Utilizzare un panno umido.
6. Componenti: Usare solo componenti raccomandati dal produttore. L'utilizzo di accessori diversi può rivelarsi pericoloso.
7. Acqua e umidità: Non utilizzare il prodotto vicino ad acqua (es. Vasca da bagno, lavandino, lavabo, cantine umide, piscine e simili).
8. Accessori: Non appoggiare questo apparecchio su piani, basi, mensole o tavoli instabili.

Utilizzare solo piani, basi, tripodi, mensole e tavoli raccomandati dal produttore o venduti unitamente al prodotto.

1. Il montaggio del prodotto deve seguire le istruzioni del produttore e servirsi di accessori raccomandati dal produttore stesso. Il prodotto posto su un carrello deve essere spostato con cautela. Brusche frenate, forza eccessiva e pavimenti irregolari possono causare ribaltamento.

2. Ventilazione: Fessure e aperture nella scocca hanno scopo di permettere la ventilazione del prodotto e di proteggerlo da surriscaldamento Queste aperture non devono mai essere bloccate appoggiando

l'apparecchio su letti, sofà, tappeti o altre superfi ci simili. Questo apparecchio non deve essere posto all'interno di strutture chiuse come librerie a meno che non ci si assicuri della presenza di una corretta ventilazione e che non si seguano le istruzioni del produttore.

1. Alimentazione: Quest'apparecchio deve essere alimentato solo con le fonti segnalate sulla relativa etichetta. Se non siete sicuri della portata elettrica di casa vostra, consultate il venditore dell'apparecchio o la compagnia elettrica locale. Riferitevi al manuale di istruzioni per le parti che si alimentano a pile, corrente o altre fonti.

2. Messa a terra e polarizzazione: Questo prodotto può essere equipaggiao con una spina polarizzata a corrente alternata con una lama più ampia dell'altra. Questa spina potrà essere inserita nella presa in una sola direzione. Questa è una precauzione di sicurezza. Se non siete in grado di infi lare la spina nella presa, provate a girare la spina. Se la spina non entra ancora completamente nella presa, contattate l'elettricista pechè sostituisca la presa con una di più recente fabbricazione. Non ignorare lo scopo di sicurezza di una spina polarizzata.

3. Protezione dei cavi elettrici: I cavi elettrici devono essere messi in modo che non sia facile inciamparvi e che sia impossibile vengano danneggiati dagli oggetti appoggiati sopra o contro di essi, porre particolare attenzione ai cavi vicino alla spina e alla parte dei cavi che esce dal prodotto.

4. Dispositivo protettivo: Il prodotto può essere equipaggiato con una spina che protegga da sovraccarico. Questa è una precauzione di sicurezza. Vedere le istruzioni operative per la sostituzione o il resettaggio del dispositivo di protezione. Se è necessario sostituire la spina, assicurarsi cheil tecnico sostituisca con una spina che includa lo stesso dispositivo di sicurezza della spina originale, come specifici cato dal produttore.

5. Messa a terra dell'antenna esterna: se si connette un'antenna esterna al prodotto, assicurarsi che tale antenna sia messa a terra in modo da avere una protezione contro eccesso di voltagio o cariche statiche. L'art. 810 del Codice Nazionale Elettrico, ANS/NFPA70 offre spiegazioni riguardo ad un'appropriata messa a terra della massa e della struttura di supporto, messa a

terra dei cavi verso l'unità di scarico dell'antenna, misure dei conduttori per la messa a terra, posizione dell'unità di scarico dell'antenna, connessione agli elettrodi della messa a terra e requisiti dell'elettrodo di scarico (vedere immagine).

1. Fulmini: Per maggior protezione di questo prodotto, staccare il lettore dalla presa della corrente e disconnettere l'antenna e il sistema di cavi durante tempeste con fulmini e quando è inutilizzato per lunghi periodi. Questo preverrà evantuali danni dovuti a fulminazione della linea ttrica.

1. Linee elettriche: Un eventuale sistema di antenne esterne non deve mai essere collocato nella vicinanza di linee elettriche o altri circuiti elettrici o in posizioni in cui possa cadere su simili linee e circuiti. Quando si s'intalla un sistema di antenne esterne deve essere fatta particolar attenzione a non toccare linee elettriche e circuiti perché un eventuale contatto potrebbe risultare fatale.
2. Sovraccarico: non sovraccaricare le prese della parete, le prolunghe o le ciabatte poichè questo potrebbe causare incendi o shock elettrici.
3. Inserimento di oggetti o liquidi: Mai inserire oggetti di alcun tipo all'interno del prodotto attraverso le fessure poichè potrebbero toccare punti ad alto voltaggio e causare incendi e shock elettrici. Mai rovesciare liquidi di alcun tipo sul prodotto.
4. Riparazioni: Non provare a riparare l'apparecchio da soli aprendolo e rimuovendo la scocca poichè potrebbe causare shock elettrico e altri danni. Riferirsi a personale qualifi cato.
5. Danni che richiedono riparazioni: Staccare l'apparecchio dalla corrente e riferirsi a personale qualifi cato nelle seguenti situazioni: a) la spina è danneggiata; b) liquido è stato rovesciato sull'apparecchio; c) l'apparecchio è stato esposto a pioggia o acqua; d) l'apparechio non funziona normalmente nonostante si stiano seguendo le istruzioni. Sistemare solo i problemi citati dal manuale. Il tentativo di aggiustare altre problematiche può risultare in un danneggia- mento ulteriore dell'articolo che richiederebbe maggior assistenza tecnica successiva; e) l'apparecchio è caduto o è stato colpito in qualche modo; f) quando il prodotto presenta un improvviso deterioramento nel funzionamento.
6. Parti di ricambio: Quando sono necessarie sostituzioni di parti, assicurasi che i tecnici utilizzino le parti specifici cate dal produttore o con le medesime caratteristiche delle parti originali. Sostituzioni non autorizzate possono risultare in incendi, shock elettrici ed altri pericoli.
7. Controllo di sicurezza: ogni volta che il prodotto viene riparato, richiedete al tecnico di effettuare un controllo di sicurezza per accertarsi che l'apparecchio funzioni correttamente.

IMPORTANTI ISTRUZIONI DI SICUREZZA

1. Montaggio a muro o soffi tto: il prodotto deve essere montato a muro o a soffi tto seguendo attentamente le istruzioni del produttore.
2. Calore: il prodotto deve essere collocato lontano da fonti di calore come radiatori, caloriferi, stufe o altri prodotti (inclusi gli amplificatori) che producono calore.

TAVOLA DEI CONTENUTI

PRECAUZIONI 2

IMPORTANTI ISTRUZIONI DI SICUREZZA 4

TAVOLA DEI CONTENUTI 7

CONTENUTO DELLA CONFEZIONE 9

DISCHI OTTIC....10

Requisiti dei dischi 10

Cura dei dischi 10

Maneggiare un disco ....10

Pulire un disco ....10

POSIZIONE DEI COMANDI 11

Visione frontale 11

Visione Posteriore 12

Visione da sinistra 12

Telecomando 13

PER INIZIARE 14

Usare il telecomando 14

Alimentazione....14

CONNESSIONI 15

Connessione all'eletricità e a strutture esterne Audio e Video 15

Connettere all corrente elettrica 15

Trasmettere segnali audio e video dall'unità principale al monitor tramite il cavo auto DC ... 15

Utilizzare il riduttore auto 16

Inviare segnali audio e video dall'unità principale al monitor ....16

Connessioni Audio e Video (apparecchi) 16

Batterie ricaricabili 17

Connessione carta USB/SD/MMC Card Connection 18

Utilizzare cuffie/auricolari 18

BASIC OPERATIONS ...... 19

Riproduzione di base 19

Avvio/Pausa/Stop 19

Precedente/Successivo (Salta) 19

Avanti/Indietro (Cerca) 19

Lento/Step 19

Naviga nel menù 19

Tastiera numerica....20

Messaggio di errore disco 20

Gestione energetica 20

PULSANTI FUNZIONI....21

Display/Impostazioni 21

Zoom 21

Multi-Sototitoli/Audio/Angolo 21

Sototitoli 21

Audio....21

TAVOLA DEI CONTENUTI

Angolo 21

Menù/Titolo 21

Menù 21

Titolo 21

Modalità Ripeti A-B 21

Ripetizione di Riproduzione di capitolo/Titolo/Tutto di un disco ....21

Menù LCD 22

Per accedere alla modalità USB/SD 22

IMPOSTAZIONI....23

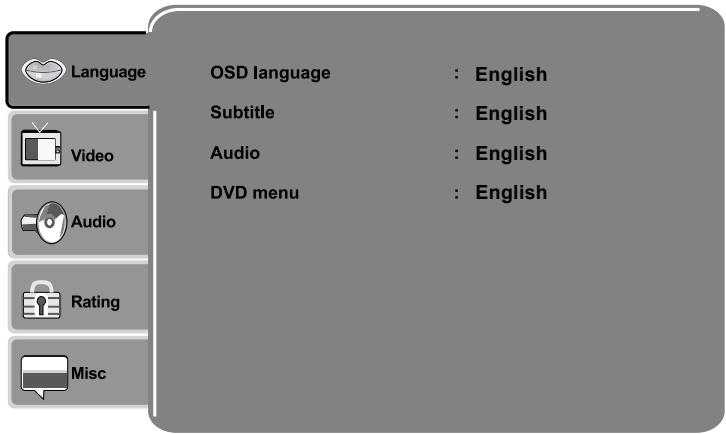

Impostazione Lingua....23

Impostazione video 23

Impostazione Audio 24

Rating....24

Misc....24

SPECIFICHE 25

Posizionamento 26

RISOLUZIONE PROBLEMI....27

CONTENUTO DELLA CONFEZIONE

Assicuratevi che le seguenti parti siano contenute nella confezione. Contattate il vostro rivendtore se riscontrate l'assenza di una delle parti.

Adattatore AC/DC (1.5A)

Audio e Video e Cavo elettrico (collegato all'unità principale e al monitor)

Borse per installare su poggiatesta

Requisiti dei dischi

Questo lettore DVD supporta la riproduzione dei seguenti tipi di disco.

Tipo	Marchio sul disco	Tipo di conte-nuto	Dimensioni del disco	Massimo tempo di riproduzione
DVD-Video Disc		Audio + Video (immagini in movimento)	12 cm	133 min (SS-SL)
				242 min (SS-DL)
				266 min (DS-SL)
				484 min (DS-DL)
Audio		Compact Disc (CD) Audio	12 cm	74 min
JPEG CD	--	Immagini ferme	12 cm	--

Questo lettore può riprodurre CD -R e CD-RW che contengano immagini JPEG.I dischi non elencati sopra non possono essere letti dall'apparecchio (es PC CD-ROM, CD-Extra, CD-G, CD-I,, ecc.).

Cura dei dischi

I dischi ottici (DVDs, CDs) contengono alta densità di dati compressi e necessitano di una cura adeguata.

Maneggiare un disco

• Tenere il DVD/CD dalle estremità.
Evitare di toccare il lato registrato del disco. Per togliere un dischetto dalla custodia, premere il meccanismo di ritenzione centrale e sollevare il disco.
- Non esprorre il disco per tempo prolungato a raggi diretti del sole, alta umidità o alte temperature.
• Non premere o piegare i dischi.
- Per ridurre il rischio di graffi, rimettere sempre i dischetti nella custodia dopo l'uso. Conservare i dischetti in verticale in un contenitore appropriato.
• Non attaccare adesivi o etichette al disco.

Pulizia dei dischi

• Utilizzare un panno asciutto e morbido per togliere ogni tipo di impronta e polvere dalla superficie registrata del disco. Pulire con movimenti diritti dall'interno all'estremità esterna del disco. Piccole particelle di polvere e leggere macchie non compromettono la qualità della riproduzione.
• Non utilizzare mai chimici quali spray per dischi, spray antistatici, benzene o diluenti per pulire un disco. Facendolo si rischia infatti di danneggiare il disco in modo irreparabile.

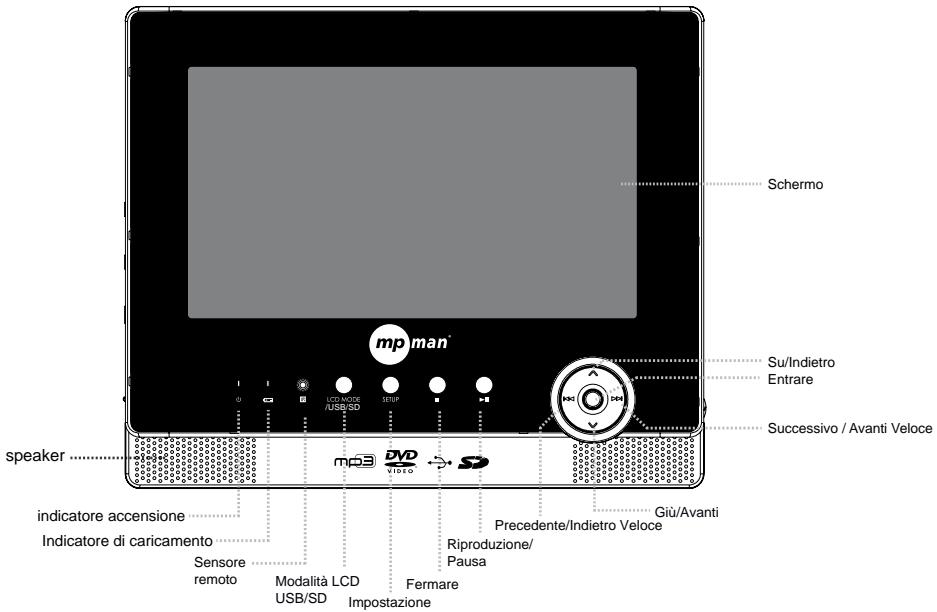

Vista frontale

Per vostra referenza:

1. Inserire il disco con la faccia colorata in alto e premerlo dolcemente per inserirlo nella corretta posizione.
2. Per iniziare la riproduzione, premere il tasto Avvio/Pausa. (alcuni dischi si avvieranno automaticamente)
3. Per terminare la riproduzione, premere il tasto STOP.
4. Per andare avanti o indietro di una canzone/passaggio, premere il tasto PRECEDENTE/SUCCESSIVO.
5. Per mandare avanti/indietro, premere/tener premuto il tasto AVANTI/INDIETRO.

Visione Posteriore

Utilizzando il piedistallo

1. Sollevare il piedistallo.
2. Reggere l'unità sullo stand.
3. Impostare l'interruttore di blocco su "Blocca".

Visone da sinistra

Porta USB

Collegare all' USB flash drive.

Fessura per carta SD/MMC

Collegare alla scheda SD/MMC.

DC 9V IN

Per connettere all'adattatore AC/

Cavo auto DC per alimentazione.

Interruttore energia

Per accendere/spegnere l'apparecchio.

PRESA DC DA 9V

Collegare alla sotto macchina (monitor).

AUDIO/VIDEO

Ingresso/Uscita del segnale video/audio.

Presa cuffie

Collegare le cuffie.

Manopola del volume

Regolare il livello del volume.

Telecomando

Il telecomando trasmette attraverso raggi infrarossi direzionali. Assicurarsi di puntare i raggi direttamente al sensore a infrarossi dell'apparecchio. Il sensore potrebbe non ricevere correttamente i raggi se è coperto, se c'è un oggetto tra il telecomando e il sensore, se è sottoposto direttamente alla luce del sole o altre forti fonti di luce (es. luci fl uorescenti o stroboscopiche). Il questo caso cambiare la direzione della luce o spostare l'apparecchio per evitare i raggi diretti.

Usare il telecomando

Per caricare una batteria nel telecomando:

1. Tirare lungo la direzione della freccia.
2. Far scorrere il coperchio.
3. Posizionare la batteria nel vano con il lato positivo (+) rivolto verso l'alto.
4. Premere per richiudere il vano.

• Puntare il telecomando verso il sensore del telecomando del fotogramma ad una distanza di non più di 15 piedi e ad una angolazione di non più di 60 gradi.
  • Le batterie dureranno per un anno con un uso normale.
• Sostituire le batterie se il telecomando non funziona più.
  • Non far cadere acqua sul telecomando.
  • Non usare il telecomando per un'altra attrezzatura contemporaneamente.
• Rimuovere le batterie se il telecomando non sarà utilizzato per un lungo periodo di tempo.

Alimentazione

Questo apparecchio deve essere alimentato solo tramite prese della corrente da 100-240V 50/60Hz.

Attenzione:

• Non connettere l'apparecchio a prese della corrente diverse da quelle indicate qui e sull'etichetta della spina poichè potrebbero derivarne incendi e shock elettrici.
  • Non maneggiare la spina con le mani bagnate, ne potrebbero derivare elettroshock.

Connessione all'eletricità e a strutture esterne Audio e Video

Prima di connettere alla fonte di alimentazione, assicurarsi che le connessioni siano tutte state eseguite correttamente.

• Connettere all presa della corrente.
• Trasmettere segnali audio e video dall'unità principale al monitor tramite il cavo auto DC.

Riduttore AC/DC per l'unità principale: questo riduttore AC/DC deve essere utilizzato solo con prese a 100-240V – 50/60Hz 0.6A MAX. DC Out: 9V Corrente DC: 1.5A

Utilizzare la presa dell'auto

Inviare segnali audio e video dall'unità principale al monitor

Attenzione: disconnettere il riduttore audio quando non è in uso.

Non utilizzare in auto a 24V.

Connessioni audio e video (apparecchi esterni)

Unità principale

1. Riferirsi al manuale d'uso degli apparecchi esterni.
2. Assicurasi che le connessioni siano state effettuate correttamente prima di connetere all'alimentazione.
3. Se non intendete utilizzare l'apparecchio per un lungo periodo di tempo, disconnettere dalla corrente e togliere le pile dal telecomando

Batterie ricaricabili

• Consigliamo di ricaricare per 4 ore le batterie nuove o esaurite.
  • Per caricare le batterie è suffi ciente connettere il riduttore AC.
• Se le batterie non funzionano, consultate il centro servizi MPMAN. Non provate a sostituire o riparare le batterie da soli.
  • Le batterie possono essere ricaricate 300 volte senza evidenti peggioramenti nel funzionamento.

Note:

• Utilizzare il caricatore adeguato
• Non surriscaldare o mettere sul fuoco
• Tenere lontano da fonti di calore
• Non aprire la scocca. Consultare personale qualifi cato.
• Non caricare la batteria mentre il lettore DVD è in funzione alimentato dalla batteria stessa.
- Pericolo di esplosione in caso la batteria sia reinserita in modo scorretto. Sostituire solo con batterie uguali o equivalenti.

Batteria scarica

• L'apparecchio andrà automaticamente in modalità STANDBY quando la batteria è scarica.

Collegamento scheda USB/SD/MMC

Inserire la carta USB/SD nella fessura corrispondente

1. Premere il pulsante DVD/USB/SD per visualizzare il menù USB/SD/DISC.
2. Premere i pulsanti di direzione Su/Giù per selezionare USB o SD e premere il pulsante INVIO per avviare la riproduzione.

3. Ci vorrà un po' mentre l'unità starà leggendo i dati. Dopo che il dispositivo è stato rilevato, apparirà sullo schermo il menù di lavoro, premere i pulsanti di direzione per selezionare il file desiderato dal menù e premere Riproduci/Pausa per avviare la riproduzione

4. Per uscire dalla modalità USB o SD, premere il pulsante DVD/USB/SD, selezionare DISCO dal menù DISCO/SD/USB e premere il pulsante INVIO oppure scollegarlo solo dalla porta quando non è in funzione.

DISC / SD/ USB

Utilizzare cuffi e/auricolari

ATTENZIONE AL VOLUME DELLE CUFFIE

Connettere le cuffi e con il volume abbassato e poi alzarlo se necessario. Il continuo ascolto di musica con cuffi e ad alto volume può danneggiare l'udito. Quando le cuffi e/auricolari sono connesse, non usciranno suoni dagli altoparlanti.

ATTENZIONE: Evitare di ascoltare suoni a volumi dannosi per l'udito.

Il continuo uso di auricolari ad alto volume può danneggiare l'udito.

Riproduzione di base

1. Preparare le connessioni e connettere alla corrente.
2. Caricare il disco.

Aprire il comparto dischi premendo il tasto Open e inserire il disco con la parte colorata in alto, chiudere poi il comparto manualmente. Se un disco dal lato unico è messo sottosopra, il lettore visualizzerà “DISCO GUASTO”.

1. Iniziare la riproduzione.

Premere Avvio/Play per iniziare la riproduzione (alcuni dischi possono iniziare la riproduzione automaticamente).

Riproduzione di base

• Premere ▶ per riprodurre il disco.
- Premere durante la riproduzione per mettere in pausa. Premere di nuovo per riavviare la riproduzione.
Premere ☐ durante la riproduzione per fermare il disco (Pre-stop). Premere ⬆ per riavviare la riproduzione.
Premere □ quando il disco è in “Pre-stop” per fermare la riproduzione completamente (se si preme ora, la riproduzione del disco ricomincerà daccapo).

Precedente/Successivo (Salta)

• Premere 🚗 per passare alla traccia successiva (DVD,CD,MP3,ecc.)
• Premere 📂 per tornare alla traccia precedente (DVD,CD,MP3,ecc.)

Avanti/Indietro (Cerca)

Premere/ per un po' per mandare avanti / riavvolgere il disco.

- Ogni pigiata successiva di 🚗 / 🏻 cambierà la frequenza dell'avanzamento/del riavvolgimento della riproduzione.

Lento

Per rallentare l'avanzamento/il riavvolgimento del disco, premere il pulsante di direzione SU/GIU'.

- Ogni pigiata successiva del tasto di direzione GIU'/SU cambierà la frequenza del rallentamento della riproduzione.

• Premere 🏠 per tornare alla normale riproduzione.

Note:

l'audio risulta deformato quando si preme Avanti/Indietro e quando si riproduce a rallentatore.

Navigazione del menù

• Premere i tasti direzionali (frecce) per selezionare l'opzione desiderata all'interno del menù.
• Premere Enter per confermarre la selezione.
• Per alcune opzioni sarà possibile utilizzare i tasti numerici per inserire i dati.

Tastiera numerica

• Utilizzare la tastiera numerica per passare direttamente ad uno spezzone di DVD o a una traccia di CD.(alcuni dischi non permettono questa funzione).
• Inserire la tastiera numerica per inserire dati nel menù opzioni quando è possibile.

Regolazione del volume

- Ruotare la manopola del volume per alzare o abbassare il livello del volume.

Messaggio "Disc Error"

I seguenti messaggi appariranno sullo schermo se si verifi ca un problema con il formato del disco:

• Wrong regional disc/ Area errata: il codice regionale del disco non coincide con quello del lettore (Area 1).
• Wrong password/ Password errata: il livello di protezione del disco è superiore a quello previsto dal lettore. Il lettore non leggerà questo disco.
• Bad Disc/Disco errato: il lettore ha un sistema interno per individuare eventuali difetti dei dischi. Se il disco risulta danneggiato o ha problemi di formattazione il lettore potrebbe leggerlo con una qualità di riproduzione scarsa oppure non leggerlo.

Nota:

la qualità di riproduzione può variare da disco a disco. Alcuni dischi si distaccano dalla qualità standard dell'industria. Alcuni dischi possono comunque funzionare ma la qualità di riproduzione sarà inferiore allo standard.

Controllo energetico

Se non intendete utilizzare il lettore per un lungo periodo di tempo, spostate l'interruttore su OFF.

Display/Impostazioni

• Premere il pulsante DISPLAY una volta per visualizzare le informazioni di riproduzione.
- Premerlo due volte per entrare nel menù configurazione del lettore. Entrare nel menù Configurazione per regolare le impostazioni interne del lettore, vedere la sezione CONFIGURAZIONE per maggiori dettagli.

Zoom

Premere Zoom per cambiare il livello di magnifi cazione dell'immagine.

• Durante la riproduzione del DVD, ogni successiva pressione del tasto Zoom cambierà il livello di ingrandimento: Zoom 1x, Zoom 2x, Zoom 3x, Zoom Off.
• In modalità immagine, ogni pigiata successiva di ZOOM cambierà il livello di ingrandimento a: Zoom 1x, Zoom 2x, Zoom 3x, Zoom Off.

Quando il livello di ingrandimento è più grande di Normale/100%, usare i tasti di direzione per visualizzare l'immagine ingrandita.

Nota: la qualità dell'immagine diminuisce più aumenta il livello di ingrandimento.

Multi-Sottotitoli/Audio/Angolo

• Durante la riproduzione di un DVD che sia stato registrato con la funzione Sottotitoli, premere Sottotitoli per visualizzare i vari sottotitoli disponibili (un DVD può avere fi no a 32 diversi sottotitoli).
• Durante la riproduzione di un DVD che sia stato registrato con la funzione di lingue e audio alternati, premere Audio per ascoltare le tracce disponibili (un DVD può avere fi no a 8 diverse tracce audio).
• Durante la riproduzione di un DVD che sia stato registrato con la funzione di Multi-Angolazione, premere Angolo per visualizzare le varie angolazioni disponibili (un DVD può avere fi no a 9 diverse angolazioni).

Menù/Titolo

Premere il pulsante MENU durante la riproduzione di un DVD per tornare al menù principale del DVD.

Premere il pulsante TITOLO durante la riproduzione del DVD per tornare al menù Titolo del DVD.

Modalità Ripetizione A-B

Per ripetere la riproduzione di una parte del disco:

1. Premere A-B per selezionare il punto di inizio (A) della ripetizione.
2. Premere A-B di nuovo per selezionare il punto (B) in cui si desidera terminare la riproduzione.
3. La sezione "A-B" verrà ripetuta continuamente a rotazione. Premere nuovamente A-B per tornare alla normale riproduzione.

Ripeti la riproduzione del Capitolo/Titolo/Tutto di un Disco

Premere RIPETI per cambiare la modalità ripeti del lettore. Ogni volta che viene premuto il tasto Repeat si cambia la modalità di ripetizione come segue:

Ripeti Singolo → Ripeti Cartella → Ripeti Tutto → Ripeti Spento

Modalità LCD / Menu USB

Premere questo pulsante per visualizzare il menu LCD.

1. Premere su/giù per selezionare la voce desiderata e poi fare la regolazione da sinistra/direzione giusta.
2. Premere il pulsante di direzione su/giù per selezionare Modalità e quindi premere il pulsante Invio per passare il rapporto dello schermo da 16:9 a 4:3.
3. Selezionare RESET e premere INVIO per tornare alle impostazioni di fabbrica per la luminosità il contrasto e il colore.

Per accedere alla modalità USB/SD: inserire una scheda SD/drive flash nella porta USB/SD. Premere e tenere premuto questo pulsante per un po' mentre per visualizzare la modalità fonte, potete accedere usando il menù DVD/SD/USB. Vedere la sezione Connessione USB/SD.

Varie caratteristiche del lettore possono essere regolate tramite il menù IMPOSTAZIONI/SETUP.

1. Premere Display /Setup due volte per entrare nel menù configurazione del lettore.
2. Premere i tasti direzionali per selezionare l'elemento desiderato.
3. Premere Enter per confermare.

Articolo	Descrizione	Impostazione di default
OSD	Imposta la lingua in cui appariranno le scritte sullo schermo.	Inglese
Sottotitoli	Impostare il sottotitolo predefinito per traccia di DVD caricati.	Inglese
DVD Menu	Impostare la lingua di menu predefinita di DVD caricati.	Inglese

Video

Articolo	Descrizione	Impostazione di default
Rapporto di aspetto	Imposta le proporzioni dello schermo di visualizzazione, 4:3 per i televisori normali, 16:9 per i televisori ad ampio schermo.	16:9
Sistema TV	Imposta il tipo di segnale Video out per conformarsi al sistema del vostro apparecchio.NTSC è il sistema standard utilizzato in Nord America.	NTSC

Impostazione Audio

Articolo	Descrizione	Impostazione di default
Canale di Uscita	Impostare la modalità mix di audio canale (stereo)	Stereo

Rating

Articolo	Descrizione	Impostazione di default
Controllo Parentale	Impostare il livello di maturità rating del lettore. Il lettore non riproduce tutti i dischi nominale superiore a questa impostazione.Questa impostazione è protetto da password (la password iniziale è: 8888).	Livello 1 a 8.(8: ADULT e' predefinito)
Impostare la Password	Modificare la password Ctrl. Parentale. Immettere la vecchia password, e poi la nuova password.NON DIMENTICAre LA PASSWORD; questa password non può essere resistemato.

Misc

Articolo	Descrizione	Impostazione di default
Usare impostazioni predefiniti	Resistemare tutti impostazioni al stato definito di loro fabbrica. Questo non risistemera' la password di Controllo Parentale.	Leggere
Salvatore Schermo	Il salvatore schermo impedisce di burn-in danno allo schermo del lettore.	On
Disc Ripristino	Consente di impostare il disco di ripristino.	On

Unità principale

Alimentazione	EC 9 0V 1.5A (terminale riduttore)
Consumo	<=6W
Sistema di segnale	NTSC/PAL
Video output	1±0.2V (p-p), 75ohm, Negative sync., 3.5 mm mini jack x1
Audio output	1.2 Vrms (1 KHz, 0dB), 3.5 mm mini jack x1
Terminale auricolari	3 5mm stereo mini jack x1
Segnale/rapporto rumore (audio)	90dB typical
Gamma dinamica (audio)	90dB typical
Misure pannello	7 inch (16:9)
Risoluzione	480(H) x 234 (V) (QVGA) Pixels
Laser	Lunghezza d'onda 650nm
Condizioni d'uso	Temperatura: da 0 a 35c, posizione d'uso: orizzontale
Dimensioni	198x165x37mm (unità principale e batteria)
Peso	720g (unità principale e batteria)

Monitor

Alimentazione	EC 9 0V 1A (terminale riduttore)
Consumo	<= 4W
Sistema di segnale	NTSC/PAL
Video output	1 ± 0.2V (p-p), 75ohm, Negative sync., 3.5 mm mini jack x1
Audio output	1.2 Vrms (1 KHz, 0dB), 3.5 mm mini jack x1
Terminale auricolari	3.5mm stereo mini jack x1
Misure pannello	7 inch (16:9)
Risoluzione	480(H) x 234 (V) (QVGA) Pixels
Condizioni d'uso	Temperatura: da 0 a 35c, posizione d'uso: orizzontale
Dimensioni	198x165x26mm
Peso	493g

POSIZIONAMENTO

Montare su un veicolo

• Montaggio delle borse per inserire l'unità principale e il monitor sui poggiatesta dell'auto.
• La borsa ha due lacci che si avvolgono intorno al poggiatesta e l'unità principale e il monito si possono infi lare e sfi lare da essa.

Per i seguenti passaggi, fare riferimento a “Usare la spina della macchina” nella sezione COLLEGAMENTO.

ATTENZIONE!

• Per nessuna ragione questo apparecchio deve essere utilizzato dal guidatore con veicolo in movimento o lasciato smontato e quindi non sicuro su un veicolo durante la guida.
• Se l'apparecchio viene utilizzato da un passeggero, assicurarsi che sia ben assicurato alla vettura e che non ostruisca alcun dispositivo di sicurezza (es. Airbag, cintura di sicurezza).
• Tutti i passeggeri devono indossare le cinture di sicurezza quando utilizzano l'apparecchio su un veicolo in movimento.
• Se siete in dubbio, contattate il produttore della vostra autovettura per maggiori chiarimenti.
• Utilizzare un adattatore per l'auto diverso da quello fornito può danneggiare l'unità.

Risoluzione dei problemi dell'unità principale

L'apparecchio non si accende

• Assicurarsi che l'interrutore di accensione sia fisicamente impostato su ON.
- Assicurarsi il il cavo dell'adattatore AC sia correttamente connesso all'apparecchio e alla presa della corrente.

L'apparecchio non legge il disco

• Assicurarsi che il disco sia posto con la parte disegnata in alto.
• Assicurarsi che il disco sia per un'eta' adeguata al livello di tolleranza impostato nel lettore.
• Assicurarsi che il disco non sia danneggiato o sporco.
- Pulire il disco o provare con un altro disco. L'umidità potrebbe essersi condensata all'interno del lettore, rimuovere il disco e lasciare il lettore per 1-2 ore, poi provare nuovamente.

Non si vedono immagini

• Assicurarsi che il televisore sia acceso e impostato nella corretta modalità AV.
• Assicurarsi che la connessionetra il lettore e la TV sia stata effettuata correttamente.
• Controllare che i cavi non siano danneggiati.

L'immagine è rumorosa o distorta

• Il disco potrebbe essere danneggiato o sporco. Pulire il disco o provare con un altro disco.
- Resettare il sistema colori del televisore.
• Assicurarsi che il lettore sia connesso direttamente alla TV (non tramite VCR, modem, ricevitore satellitare, ecc.).

Le dimensioni dell'immagine sono più piccole rispetto allo schermo.

• Cambiare l'impostazione delle proporzioni del lettore tramite il menù impostazioni.
- Selezionare diverse proporzioni dal menù del DVD.

Non c'è suono o il suono è distorto.

• Assicurarsi che la TV e l'amplificatore siano accesi e impostati correttamente.
• Assicurarsi che la TV e l'amplificatore siano correttamente connessi.
• Scegliere una diversa tracoa audio sul DVD tramite il menù AUDIO.
• Assicurarsi che la funzione Muto dell'amplificatore e del lettore non siano attivate.

Il telecomando non funziona.

• Assicurarsi che l'interruttore sia acceso.
• Assicurarsi che non ci siano ostacoli tra il telecomando e il lettore.
• Puntare il telecomando verso il sensore remoto del lettore.
• Assicurarsi che le batterie del telecomando siano cariche e inserite correttamente.
• Cambiare le batterie del telecomando.

Il lettore non funziona correttamente.

- Disconnettere il lettore dalla corrente per 30 minuti. Riconnettere e accendere il lettore, l'apparecchio dovrebbe essersi resettato.

Risoluzione dei problemi del monitor

Il monitor non si accende.

• Assicurarsi che il monitor sia acceso.
• Assicurarsi che il cavo dell'adattatore AC sia connesso correttamente al lettore e alla presa della corrente.

Non c'è suono o il suono è distorto

• Assicurarsi che il cavo AV sia connesso correttamente.
• Assicurarsi che la funzione Muto del monitor non sia attivata.

L'immagine è rumorosa o distorta

• Resettare il sistema di colori del monitor.
  • Assicurarsi che il cavo AV sia connesso correttamente.

Questo certifica che il lettore DVD portatile è conforme alla direttiva del Consiglio 2004 / 108 / CE (Direttiva EMC)

Standard applicabili

EN55013:2001+A1+A2

EN61000-3-2:2006

EN61000-3-2:2008

EN55020:2007

Per ulteriori informazioni visita il nostro sito web

www.mpmaneurope.com

DRAAGBARE DVD / CD / MP3 SPELER
