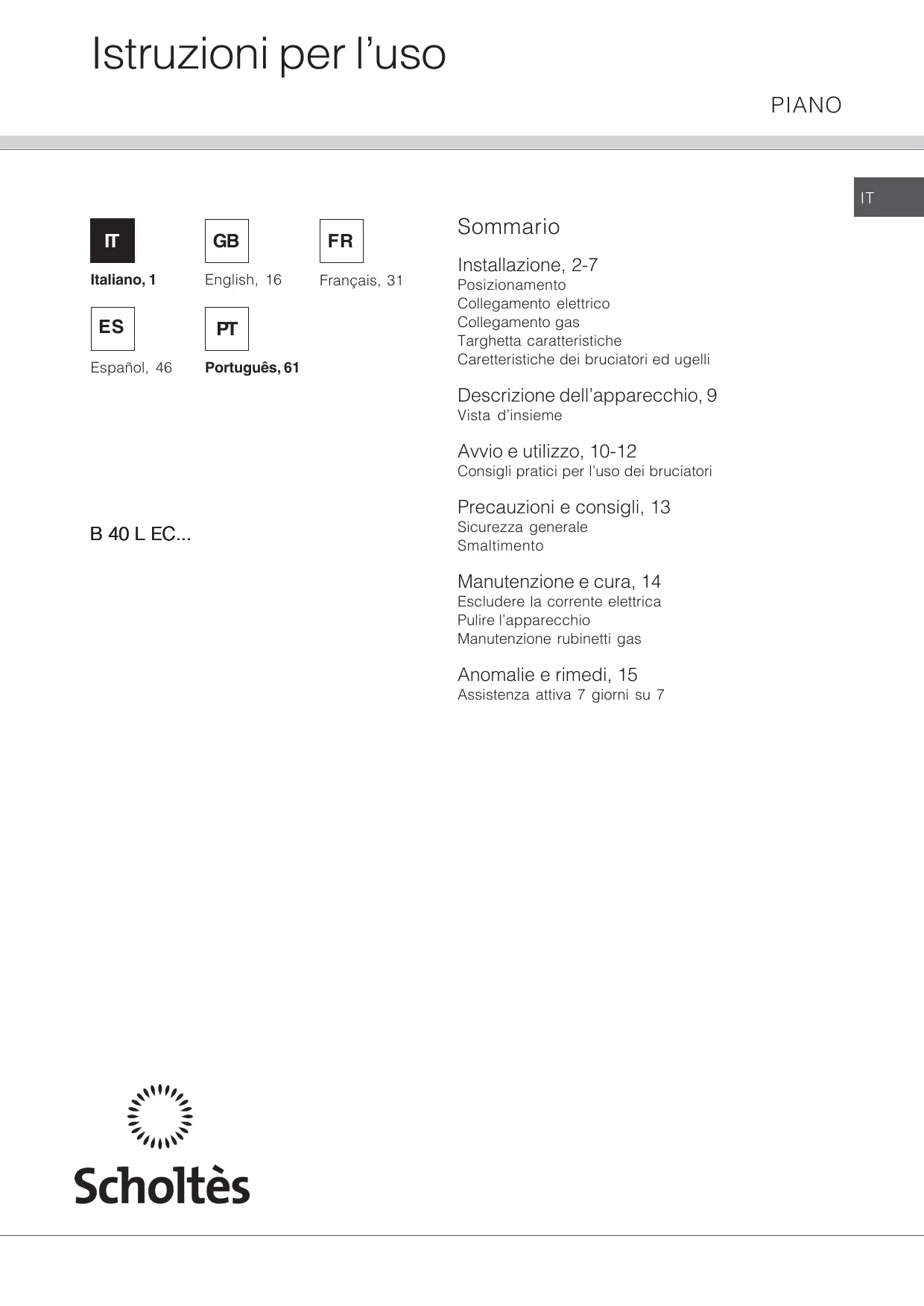

MANUALE UTENTE B 40 L EC 1 SF SCHOLTES

Collegamento elettrico

Collegamento gas

Targhetto caratteristica

Caretteristiche dei brucatori ed ugelli

Descrizione dell'apparecchio, 9

Vista d'insieme

Avvio eutilizzato,10-12

Consigli pratici per l'uso dei bruciatori

B 40 L EC...

Precauzioni e consigli, 13

Sicurezza generale

Smaltimento

Manutenzione e cura, 14

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 15

Assistenza attiva 7 giorni su 7

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono gliacattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
! Questo appearecchio può essere installato e funzionare solo in locali permanentente ventilati seconde le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti

In camino o in canna fumaria ramificata (riservata agli appareche di cottura)

Direttamente all'esterno

. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore cheentri automaticamente in funzione agli volta che siaccende l'apparecchio.

Esempi di aperture di ventilazione per l'aria combumente

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m^3 /h per kW di potenza installata.

Ilsystema potessere realizzatoprelevando direttamente l'aria dall'esterno dell'edificiotramite uncondotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentamente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.
- I gas di petrollio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'evacuation dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tener nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a bianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 140 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i

requisiti richiesti nei libretti
istruzioni delle cappe stesse,
comunque ad una distanza
minima di 700 mm.
- Posizione are i pensili adiacenti alla cappa ad un'altezza minima dal top di 540 mm (vedi figura). Allorchè il piano di cottura

venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

Installazione

È necessario prendere le opportune precauzioni al fine di assicurare una installatione rispondente alle norme antinfortunistiche in vigore (CEI-UNI-CIG) per l'allacciamento elettrico e gas. Per il buon funzionamento e un utilizzo sicuro dei piani di cottura da appoggio installati nei mobili devono essere rispetto le distance minime indicate in fig.1. Inoltre, le superfici adiacenti e la parete posteriori devono essere idonee per resistere ad una sovrattematura di 65^

Fig.1

Fissaggio al mobile

Esistono tre differenti famiglie di appearecchi in relazione alla tipologia di installmente:

Fig.2

1-Piani da incasso (Classe 3) di tipo a filo (vedi figura 2 dettaglio H1); in quello caso per l'installazione è necessario prevedere un foro sul top di dimensioni parl all'ingombro perimetrale del piano, diminuite di 10 mm per lato orizzontale e di 6 mm per lato verticale, in modo da garantire 10 mm di appoggio sul lato orizzontale e 6 mm sul lato verticale del piano sul top (Fig 4a-4b); per ottenero poi l'incasso di tipo a filo sare necessario ricavare un ulteriore abbassamento sullo stesso perimento di appoggio in modo da consentire l'alloggiamento sua del bordo del piano che della guarnizione posta sotto lo stesso bordo.

fig.3

Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano, come rappresentato in Fig 5. Per fissare i piani al mobile sono previste delle squadrette da montare come illustrato nel dettaglio S (fig. 3).

2- Piani da incasso (Classe 3) con bordo inferiore ai 88 mm (vedi figura 2 dettaglio H2); per l'installazione, sull'eventuale toposto quello il piano, è necessario praticare un fornso sufficientemente grande da poter alloggiare l'intera cassetta inferiore del piano di cottura, con l'accortezza che tra quest'ultima ed il top in legno, vi sua almeno 1cm di aria su tutto il perimetro (la parte sotto della cassetta cui è esseareanche aicontatto). Per il fissaggio delgli alparecchi vedi istruzioni di cui al punto 1 o eventuale foglio di istruzioni aggiuntivo nel caso di applicazioni particolari.
3- Piani da appoggio (Classe 1) con bordo superiore a 88 mm (vedi figura 2 dettaglio H3); in quello caso, la cassetta inferiore del piano non sporgeoltre il bordo dello stesso;anche nel caso di appoggio sopra un top,sarà sufficiente prevedere gli eventuali fori per il passaggio del tubo di alimentazione gas e del cavo elettrico.

N.B.: In caso di installmente al di sopra di un forno, tutto il piano deve essere previsto un pannello di legno come isolamento, posizionato ad una distanza minima di 20 mm, dall'involucro del piano.

L'ancoraggio dell'apparecchio ai mobili dovrà essere realizzato mediante apposti fissaggi (in dotazione) di volta in volta differenti in relazione alle diverse tipologi di INSTALLazione ed alla forma dell'apparecchio

Incasso B 40 L EC F
Fig.4a

Incasso B 40 L EC.1 SF
Fig.4b

Fig.5

Collegamento elettrico

É OBBLIGATORIO IL COLLEGAMENTO A TERRA DELL'APPARECCHIATURA.

I piani sono predispositi per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sotto il piano o alla fine del libretto istruzioni). Accertarsi che il valore locale della tensione di alimentazione sia lo stesso di quelloindicato sulla targhetta.

Allacciamento del cavo alimentazione elettrico alla rete

Desiderando un collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti di 3 mm., dimensionato al carico e rispondente alle norme in vigore.

Il filo di terra giallo-verde non deve essere interrotto dall'interruttore.

Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50^ a quella ambiente.

Nel caso di installatione sopra un forno da incasso l'allacciamento elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica, sua per facilitare l'eventuale estraiibilità del forno.

Non utilizzato riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature. Prima di effettuare l'allciamento accertarsi che:

• la valvola limitatrice e l'impiano domestico possano sostortare il carico dell'apparecchiatura (vedi targhetto caratteristiche);
• l'impiano di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge in vigore;
• la presa o l'interruttore onnipolare siano disponibile raggiungibili con il piano installato.

DECLINIAMO OGNI RESPONSASIBILITA NEL CASOLE NORME ANTINFORTUNISTICHE NON VENGANO RISPETTATE.

Sostituzione del cavo

! Il cavo delve essere controllato periodicamente esostituito solo da tecnici autorizzati.

Utilizzare un cavo in gomma del tipo H05RR-F (oppure H05VV-F nelle versioni non ../CS) con una sezione 3 × 0.75 mm^2

Il conduittore giallo-verde dovrà essere più lungo di 2 ÷ 3 cm. degli altri conduitori.

Collegamento gas

• Il collegamento dell'apparecchio alla tubazione o alla bombola del gas deve essere effettuato secondo le prescrizioni delle norme in vigore e successivi aggiornamenti (Norme UNI-EN 12864) solo dopo essersi accertati che l'apparecchiatura è regolata per il tipo di gas con cui sare alimentata.
• Questo apparecchio è predisporto per funzionare con il gasindicato nell'etichetta posta sul piano stesso. Nel caso che il gas distribuito non corrisponda a quello per cui l'apparecchio è predisporto, procedere alla sostituzione degli ugelli corrispondenti (in dotazione), consultando il paragrafo "Adattamento ai diversi tipi di gas".
• Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucatori ed ugelli", altrimenti installare sulla tubazione di ingresso un apposto regolatore di pressione secondo la norma EN88-1
• Effettuare Il collegamento in modo da non provocare sollecitazioni di nessun genere sull'apparecchio.

Collegare al raccordo orientabile (filettato 12 "G maschio), posto nel lato posteriore destro dell'apparecchio (Fig.6), per mezzo di tubo metallico rigido e a raccordi conformi alla norma UNI-CIG 7129 e 7131 e successivi aggiornamenti, oppure con tubo flessibile metallico a parete continua conforme alla norma UNI-CIG 9891, la cui massima estensione non deve superare i 2000 mm.

Nel caso sia necessario ruotare il raccordo, sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Ad INSTALLazione ultimata accertarsi che la tenuta del circuito gas, delle connessioni interne e dei rubinetti sua perfetta impiegando una soluzione saponosa (mai una fiamma). Verificare inoltre che il tubo di collegamento non possaVenire a contatto con parti mobili in grado di danneggiarlo o schiacciarlo. Accertarsi che la conduttura del gas naturale sia sufficiente per alimentare l'apparecchio quando tutti i bruciatori sono in funzione.

Importante: Per effettuire l'allacciamento con gas liquido (in bombola), interporre un regolatore di pressione conforme alla norma UNI EN 12864 e successivi aggiornamenti.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale"This è predisistosto (indicato sulla etichetta fissata nella parte superiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

• togliere le griglie del piano e sfilare i brucitori dalle loro sedi;
• svitare gli ugelli (fig.7), servendosi di una chiave a tubo da 7 mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").

fig.7

Dopo aver sostituito gli ugelli è necessario cambiare il settaggio del piano,.agendo sul pannello comandi come segue:

Con piano spento, schiacciare il tasto di accensione T1
Schiacciare il tasto di blocco T2 (si accende D1)
Schiacciare simultaneamente i tasti T 2, T 7 e T 11 e
mantenerli premuti fino a che non compare un valore
numerico sul display D 2

A quello punto, con piano regolato a metano G20 20mbar, il display indica 01; per convertire il piano al funzionamento con G30 29mbar, schiacciare una volta il tasto T 4, per far comparire sul display D 2 il valore 02. Il piano consente 2 regolazioni: 01e 02, rispettovamente corrispondenti a G20 20mbar e G30 29mbar

Per salvare la nuova impostazione, premere nuovamente in contemporanea i tasti T 2, T 7 e T 11 (tenerli premuti per alcuni sec. sono all'uscita alla funzione, circa 5sec.); il piano si presenterà spento con tastiera bloccata; premere il tasto di sblocco T 2 per poter utilizzato il piano.

NOTA: se in fase di conversione del gas non si agisce sulla tastiera per più di 1min. l'apparecchio esce alla funzione in automatico, perché salvare la nuova impostazione.

Al termine dell'operazione, sostuite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile all'interno del kit ugelli o presso i Nostri Centri Assistenza Tecnica.

Regolazione minimi (Solo per gas G20)

Con piano spento, schiacciare il tasto di accensione T 1
Schiacciare il tasto di blocco T 2 (si accende D1)
Schiacciare simultaneamente i tasti T 2, T 5 e T 9 e mantenerli premuti fino a che non compare il valore numerico 01 sul display D 2; inoltre sui display D 3,4,5 e 6 compare un valore numerico che indica il livello di minimo impostato; tale livello va da 9. (il punto corrisponde all'indicazione in negativovo, tipo -9) a 9: sono quindi selezionabili 19 livelli di minimo
Schiacciare il tasto + o - relativivo al bruciatore che interessa; casi facendo, il bruciatore si accende prima al max e poi va al minimo sul valore di setting indicato in quel momento dal display di riferimento del bruciatore.

Agire sempre sui tasti + o - del bruciatore di riferimento, per aumento o diminuire il livello di minimo; se il minimo è troppo basso, tanto che il bruciatore si spegne o comunque la termocoppia non percepisce presenza di fiamma, li bruciatore funziona per quale secondo al massimo della potenza e poi ritorna al minimo; ripete tale過程o fino a che il livello di minimo non è sufficientemente alto.

Per salvare l'impostazione di minimo sul bruciatore, appena eseguita la regolazione, premere in contemporanea i tasti + e - dello stesso; nella tale operazione, il nuovo setting non verrà salvato.

Terminate le operazioni di regolazione sui vari brucitori, per uscire alla funzione, premere in contemporanea i tasti T 2 , T 5 e T 9 (in quello caso è necessario premere con un minimo di anticipo il tasto T 2 e poi gli altri due); tenere premuti i tasti per circa 5 sec., fino a che il piano torna in regime di spento con tastiera

bloccata.

Perutilizzareilpiano,sbloccare latastiera premendo il tastoT2.

NOTA: se in fase di regolazione minimi non si agisce sulla tastiera per più di 1min. l'apparecchio esce alla funzione in automatico.

DESCRIZIONE TEMPI DI SICUREZZA PER CIASCUN BRUCIATORE:

Il Tempo di sicurezza allo spegnimento (intervallo di tempo tra lo spegnimento della fiamma e la seguente reazione della sched elettronica, ossia di riaccensione), è inferiore a 10 sec.
Il tempo di sicurezza (intervallo di tempo tra l'apertura della valvola e la chiusura della stessa nel caso non venga rilevata la fiamma; coincide con la durata massima di scintillazione), è pars a 6 sec.

CASISTICA GUASTI E CONSEGUENTE COMPORTAMENTO DELL'APPARECCHIO:

1 - Rottura dispositiivo sorvegianza di fiamma: il bruciatore non può rinanere acceso pertanto è in sicurezza. Sul display viene segnalato un segnale di fault.
2 - Mancanza di scintillazione: impossibile accendere il bruciatore. La sched elettronica blocca l'alimentazione gas al bruciatore stesso dopo il tempo di sicurezza.
3 - Grippaggio del rubinetto in una qualsiasi posizione di funzionamento: il bruciatore perde la possibilità di modulare la fiamma ma cui è essere sempre spento e portato in sicurezza.
4 - Grippaggio del magnete in posizione di aperto: è uncommone possibile specnere l'apparecchio
5 - Grippaggio del magnete in posizione di chiuso: non è possible accendere il bruciatore.
6 - Qualsiasi guasto della sched elettronica comporta l'impossibilità di operare sull'apparecchio.

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	tensione 230V ~ 50Hz (vedi targhetta caratteristiche)
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 2006/95/CEE del 12/12/2006 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni - 2002/96/CE e successive modificazioni

Caratteristiche dei bruciatori ed ugelli

Tabella 1					Gas liquido				Gas naturale
BRUCIATORE	Diametro (mm)	Potenza termica kW (H.s.*)			By-pass 1/100 mm	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h G20
		Nomin.	Ridot. G20	Ridot. G30/G31			G30	G31
C. Rapido	100	3.00	0.7	0.7	39	86	218	214	116	286
B. Semirapido	75	1.65	0.4	0.5	29	64	120	118	96	157
A. Auxiliario	55	1.0	0.4	0.4	28	50	73	71	71	95
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)						28-30 20 35	37 25 45		20 17 25

• A 15°C e 1013 mbar-gas secco
  ** Propano P.C.S. = 50.37 MJ/Kg
  *** Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

! E' possibile installare il piano solo sopra forn incasso dotati di ventilazione di raffreddamento.

B 40 L EC

Vista d'insieme

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Comando dei BRUCIATORI GAS per la regolazione della fiamma o della potenza.
• Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

LEGGENDA TASTI DI FUNZIONE E FINESTRE DI VISUALIZAZIONE

T 1 = ACCENSION / SPEGNIMENTO
T 2 = BLOCCO TASTIERA.
T 3 = TASTO - PER IMPOSTAZIONE TIMER E SELEZIONE TIPO DI GAS
T 4 = TASTO + PER IMPOSTAZIONE TIMER E SELEZIONE TIPO DI GAS
T 5 = TASTO - PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MAX DELLA POTENZA E DIMINUZIONE POTENZA FINO A SPEGNIMENTO
T 6 = TASTO + PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MIN. DELLA POTENZA E AUMENTO POTENZA FINO AL MAX
T 7 = TASTO - PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MAX DELLA POTENZA E DIMINUZIONE POTENZA FINO A SPEGNIMENTO
T 8 = TASTO + PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MIN. DELLA POTENZA E AUMENTO POTENZA FINO AL MAX
T 9 = TASTO - PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MAX DELLA POTENZA E DIMINUZIONE POTENZA FINO A SPEGNIMENTO
T 10 = TASTO + PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MIN. DELLA POTENZA E AUMENTO POTENZA FINO AL MAX
T 11 = TASTO - PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MAX DELLA POTENZA E DIMINUZIONE POTENZA FINO A SPEGNIMENTO
T 12 = TASTO + PER ACCENSIONE BRUCIATORE INDICATO IN GRAFICA, AL MIN. DELLA POTENZA E AUMENTO POTENZA FINO AL MAX
D 1 = INDICATORE DI BROCCO ATTIVO
D 2 = INDICATORE DI TIMER FINE COTTURA E TIPO DI GAS IMPOSTATO
D 3 = INDICATORE DI LIVELLO DI POTENZA (DA 0 A 9 = 10 LIVELLI DI POTENZA + 0), BRUCIATURE CALDO (INDICATO CON H LAMEPEGGIANTE CON BRUCIATURE SPENTO E PIANO ACCESO, FISSA CON PIANO SPENTO)

D 4 = INDICATORE DI LIVELLO DI POTENZA (DA 0 A 9 = 10 LIVELLI DI POTENZA + 0), BRUCIATORE CALDO (INDICATO CON H LAMEPEGGIANTE CON BRUCIATORE SPENTO E PIANO ACCESO, FISSA CON PIANO SPENTO)
D 5 = INDICATORE DI LIVELLO DI POTENZA (DA 0 A 9 = 10 LIVELLI DI POTENZA + 0), BRUCIATURE CALDO (INDICATO CON H LAMEPEGGIANTE CON BRUCIATURE SPENTO E PIANO ACCESO, FISSA CON PIANO SPENTO)
D 6 = INDICATORE DI LIVELLO DI POTENZA (DA 0 A 9 = 10 LIVELLI DI POTENZA + 0), BRUCIatore CALDO (INDICATO CON H LAMEPEGGIANTE CON BRUCIatore SPENTO E PIANO ACCESO, FISSA CON PIANO SPENTO)

AL PRIMO COLLEGAMENTO ALLA RETE ELETTRICA, IL PIANO SI PRESENTERA' IN STATO DI BLOCCO TASTIERA, COME PURE OGNI QUALVOLTA CI SIA UN RIPRISTINO DI ALIMENTAZIONE ELETTRICA DOPO SCOLLEGAMENTO O BLACKOUT; NECESSARIO QUINDI PREMERE IL TASTO T 2 PER LO SBLOCCO A QUESTO PUNTO SI PUO' UTILIZZARE L'APPARECCHIO

SCELTA E USO DEI BRUCIATORI

Sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

Nella zona comandi (M) i simboli oo-o indicano la posizione sul piano del bruciatore relativivo.

I bruciatori sono dotati di sicurezza contro fughe di gas a termocoppia. Nel caso che la fiamma del bruciatore si spenga durante il funzionamento, si attiva il dispositorio di accensione che tenta di ripristinare la fiamma stessa. In caso di fallimento, dopo meno di 6 secondi, l'afflusso di gas al bruciatore viene bloccato e nel display corrispondente al bruciatore compare l'indicazione "F2".

Non ritentare l'accensione per almeno 1 minuto, in modo da dileguare il gas uscito e presente in prossimità del bruciatore.

In alcuni casi la non accensione di un bruciatore cui èsseere dovuta ad eventuale aria che può trovarsi all'interno del condotto del gas. Per facilitare la fuoriuscita di tale aria si consiglia di attivare uno degli altri bruciatori.

PER ACCENDERE IL PIANO

Premere il tasto T 1 (generale di accensione/ spegnimento):

NOTA: lo stato di piano accesso è riconoscibile dal fatto che tutti i display dei bruciatori indicano "0" (o "H" lampeggiante nel caso in cui il bruciatore relativivo sa caldo a causa di un precedente funzionamento).

Premere uno dei tasti (+ o-) corrispondenti al bruciatore che si intende accendere.

Premendo il tasto +, il bruciatore si accende nella posizione di sicurezza e dopo circa 3 sec. si porta in automatico alla minima potenza; da qui, continuando a premere il tasto +, si puo augmentare la potenza fino al livello 9 (max).

Premendo il tasting -, il bruciatore si accende nella posizione di sicurezza e dopo circa 3 sec si porta nella posizione di max (livello 9 di potenza) e vi rimane; da qui, continuando a premere il tasting -, si cui diminuire la potenza fino al livello 1 o spegnere il bruciatore (livello 0).

PER SPEGNERE UN BRUCIATORE

Premere contemporaneamente i tasti + e - relativi al bruciatore che si vuole spagnere

Oppure

Premere il tasting - fino al livello 0

Oppure

Premere il tasto T 1 (si spengono tutti i brucatori,anche se è attivo il blocco, finestra D 1 accesa)

PER IMPOSTARE UN TEMPO DI COTTURA

E' possibile impostare una durata di funzionamento per 1 bruciatore (l'operazione è possibile su tutti i bruciatori ma solo uno alla volta, non si possono avere + bruciatori funzionanti con un tempo impostato).

Il bruciatore più essere giornacceso oppure ancora spento (si più accendere dopo aver impostato la durata di cottura).

Per selezionarlo ed impostarlo:

Pigiare il tasting T3, le finestre D 3,4,5, e 6 lampeggiano alternativamente l'indicazione "t", quando la finestra D2 visualizza 99. (tempo massimo impostabile).

Selezionare con + o - il bruciatore che interessa;

Agire sui tasti T 3 e T 4 del timer per impostare il tempo di cottura desiderato.

Sul bruciatore "temporizzato" comparira' come sempre l'indicazione della potenza (comunique modificabile nel periodo di funzionamento), intervallata agli circa 10 sec. dall'indicazione t;

A fine periodo di funzionamento, il bruciatore si spegni e si avverte un segnale sonoro;

Il periodo di funzionamento con timer è impostabile da 0 a 99 min..

Per escludere la funzione timer prima dello scadere del

tempo, agire sul tasting - (T 3) sono ad arrivare a 0, oppure premere contemporaneamente i tasting + e - (T 3 e T 4)

NOTE AGGIUNTIVE

In caso di mancata accensione o spegnimento di un bruciatore, dopo aver tentato la riaccensione automatica (per un tempo massimo di 6 sec.), sul display dello stesso bruciatore lampeggia l'indicazione F2 (indicazione di fault)

Con piano in funzione di ON, con bruciatori spenti, se dopo 1 min. non si opera sulla tastiera, l'apparecchio emette un segnale sonoro e blocca la tastiera stessa (si accende il display D 1); dopo un altro minuto si avverte un nuovo segnale sonoro e il piano si spegne definitivamente Maintainendo la tastiera in blocco.

Comunque, in agli stato di funzionamento (spento, piano acceso e bruciatori spenti, opure piano e bruciatori accesi, dopo 1 minuto di inoperatività sulla tastiera, la stessa si blocca.

Dopo un'ora di funzionamento alla che vi sianessuna regolazione su un singolo bruciatore, lo stesso si spegne.

Per ottenere dai brucitori il massimo rendimento si consiglia di adoperare solo pentole di diametro adatto al bruciatore utilizzato, evitando che la fiamma fuoriesca dal fondo della pentola (vedi tabella seguente).

Inoltre, quando un liquido inizia a bollire, si consiglia di ridurre la fiamma quanto basta per mantenere l'ebollizione.

BRUCIATORE

±b Diametro pentole (cm)

A. Ausiliario

6-14

B. Semirapido

15-22

C. Rapido

18-26

Al fine di ottenere il massimo rendimento è utile ricordare quando segue: Sui bruciatori possono essere utilizzati tutti i tipi di casseruole i cui bordi non fuoriescano dal perimetro del piano. L'importante è che il fondo sia perfettamente piano.

Dopo lo spegnimento di un bruciatore, sul display relativivo compare l'indicazione "H" lampeggiante, ad indicate che il bruciatore stesso è ancora caldo.

Se si spegne il piano (tasto T1) l'indicazione da lampeggiante diventa fissa, sono a raffreddamento completo.

Quando l'apparecchiatura non è in funzione controllare che sia spento (display dei bruciatori spenti oindicanti "H" nel caso un bruciatore sia ancora caldo).

Si consiglia inoltre di chiudere il rubinetto principale del condotto di alimentazione del gas.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di:

-Category II 2H3+ : tutti i modelli
-Classe 1: tutti i modelli con altezza del bordo maggiore di 88 mm (vedi, fig.2 dettaglio H3).
-Classe 3: tutti i modelli con altezza del bordo inferiore a 88 mm (vedi fig.2 dettagli H1 e H2).
- Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettoi i requisiti richiesti nel paragrafo relativo al "Posizionamento".
- Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
- Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
- Evitare che il cavo di alimentazione di altri elettrodomestici entrì in contatto con parti calde delorno.
- Non ostruire le aperture di ventilazione e di smaltimento di calore.
- Assicurarsi sempre che le manopole siano nella posizione "0" quando l'apparecchio non è utilizzato.
- Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
- Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
- Assicurarsi che i manici delle pentole siano sempre rivolti versuso l'interno del piano cottura per evitare che vengano urtati accidentally.
- Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.
Nonutilizzare pentole instabili o deformate.
- Trattandosi di fonti di pericolò, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito più o il funzionamento, visto che rimane calda per almeno mezz'ora più o specnimento;
- Occorre rivolgersi a centri di assistenza autorizzati dal

costrutto in caso di rottura della superficie vetroceramica.

• É opportuno disconnettere l'apparecchio alla rete di alimentazione elettrica in caso di rottura della zona vetroceramica;
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
• Il piano in vetroceramica è resistenteagli urti meccanici,uttavia più incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questiscasi, o nel caso di fessure sul signillante ,scollegareimmeditamente l'apparecchio alla rete di alimentazioneere rivolgersi a centri di assistenza autorizzati dal costrutto.
• I bambini dovrebbero essere controllati per assicurarsi che non giochino con l'apparecchio
  Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte disponibilità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familarità col prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Un utilizzo intensivo e prolongato dell'apparecchio può necessitarre un' aerazione supplementare, per esempio un'apertura di una finestra o un'aerazione più efficace, per esempio augmentando la potenza dell'eventuale aspirazione meccanica.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), preve de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearechi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Gli elementi mobili dei brucitori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentlymente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• L'acciaio inox più rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane accesso.

I recipienti sono instabili.

Possibili cause / Soluzione:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono currenti d'aria nelle vicinanze del piano.

• Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

• Sono ostruii i fori di fuoriuscita del gas.

• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta.

Il fondo del recipiente è perfettamente piano.
- Il recipiente è centrato sul bruciatore o sulla piatra elettrica.
- Le griglie sono state invertite.

Se, nonostante tutti i controllingi, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.scholtes.com.

Italiano, 1

GB

PT

FR

Français, 31

ES

Espanol, 46

Portugués, 61

B 40 L EC...

Contents

Installation, 17-23

Positioning
