Tipo di prodotto	Home trainer intelligente
Marca	Ozone
Modello	Qubo Digital Smart B+
Dimensioni (piegato)	Circa 60 x 50 x 30 cm
Peso	Circa 12 kg
Alimentazione	Adattatore di rete 12V (incluso)
Resistenza massima	2000 watt
Tipo di resistenza	Elettromagnetica
Connettività	Bluetooth, ANT+
Compatibilità app	Zwift, TrainerRoad, Rouvy, ecc.
Misurazione della potenza	Integrata, precisione +/- 2%
Simulazione di pendenza	Fino al 15%
Manutenzione e pulizia	Pulire con un panno asciutto; controllare regolarmente i bulloni
Sicurezza	Piedini antiscivolo; spegnimento automatico in caso di surriscaldamento
Ricambi e riparabilità	Disponibili sul sito Ozone; riparazione presso un centro autorizzato

Domande frequenti - Qubo Digital Smart B+ Ozone

Come associare il home trainer a un'app come Zwift?

Assicurati che il home trainer sia acceso e che il Bluetooth sia attivato sul tuo dispositivo. Apri l'app, cerca i sensori e seleziona "Qubo Digital Smart B+". Se usi ANT+, collega la chiave USB ANT+ e associala.

Che tipo di resistenza usa questo home trainer?

Il Qubo Digital Smart B+ utilizza una resistenza elettromagnetica, che consente un controllo preciso e silenzioso del carico.

Posso usare questo home trainer con una bici a ruota libera?

Sì, è compatibile con la maggior parte delle biciclette dotate di ruota libera standard. Assicurati che la cassetta corrisponda alla tua bici (cassetta Shimano/SRAM 11 velocità inclusa).

Come calibrare il sensore di potenza?

La calibrazione avviene automaticamente dopo un breve periodo di utilizzo. Puoi anche avviare una calibrazione manuale tramite l'app Ozone o Zwift seguendo le istruzioni a schermo.

Il home trainer emette rumore durante l'uso?

Il livello sonoro è molto basso grazie alla resistenza elettromagnetica. Un leggero rumore meccanico proveniente dal pneumatico e dal rullo è normale. Usa un tappetino protettivo per ridurre le vibrazioni.

Qual è la potenza massima supportata?

Il home trainer può simulare una potenza fino a 2000 watt, adatto a ciclisti di tutti i livelli, inclusi gli sprinter professionisti.

Posso usare il home trainer senza app?

Sì, in modalità manuale, la resistenza può essere regolata tramite i pulsanti sull'apparecchio o con il telecomando incluso. Tuttavia, le funzionalità avanzate come le simulazioni di percorsi richiedono un'app.

Come pulire il home trainer dopo l'uso?

Usa un panno morbido e asciutto per asciugare il sudore e la polvere. Evita prodotti chimici aggressivi. Controlla regolarmente che viti e bulloni siano serrati.

Il home trainer è compatibile con la mia bici elettrica?

No, le biciclette elettriche generalmente non sono consigliate sui home trainer a causa del peso e della potenza del motore. Consulta il manuale per le restrizioni.

Dove posso trovare i ricambi?

I ricambi sono disponibili sul sito ufficiale di Ozone o presso rivenditori autorizzati. Contatta il servizio clienti per ottenere i riferimenti esatti.

MANUALE UTENTE Qubo Digital Smart B+ Ozone

INTRODUZIONE	4
MONTAGGIO	UNITÁ	5
LLAZIONE DELLA BICICLETTA 6
RIMOZIONE	DELLA	BICICLETTA	8
AGGIO PIEDI DI LIVELLAMENTO 9
ATTENZIONI	10
CONSIGLI	PER	L'UTILIZZO	10

INTRODUCTION	11
UNIT ASSEMBLY	12
FITTING THE BICYCLE	13
BIKE REMOVAL	15
LING FEET ASSEMBLY 16
ATTENTION	17
E ON USE

Molte grazie per aver acquistato Qubo

Verificare la presenza di tutti i componenti seguenti:

N°1 Telaio Qubo (Rif. A)

N°1 Unità (Rif. B)

N°1 Sgancio Rapido (Rif. C)

N°2 Viteria Unità M6 (D)

N°10 Piedini di Livellamento (E)

ATTENZIONE

L'unità indicata nella figura d'insieme è puramente indicativa

MONTAGGIO UNITÀ

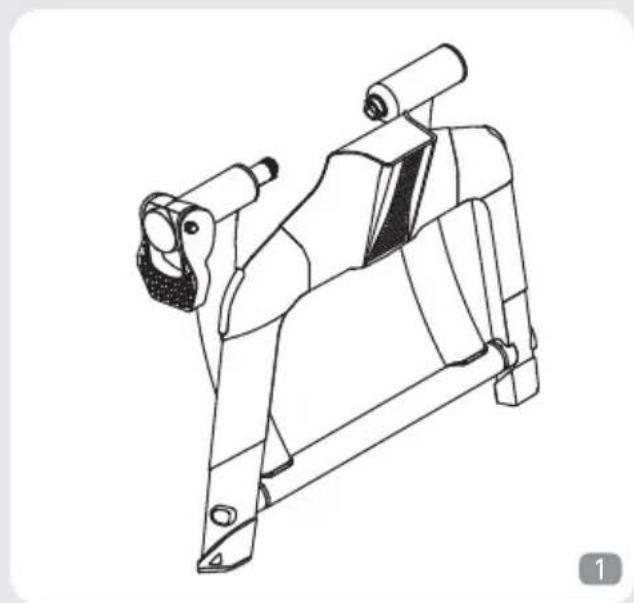

- Aprire il cavalletto (A) dalla posizione iniziale d'imballo (Fig.1) e posizionarlo su una superficie piana (Fig. 2).

- Sulla base ci son due coppie di fori, utilizzare i diversi fori in base al tipo di unità:

1) per unità con rullino 30 utilizzare la coppia di fori anteriori (Fig.3);

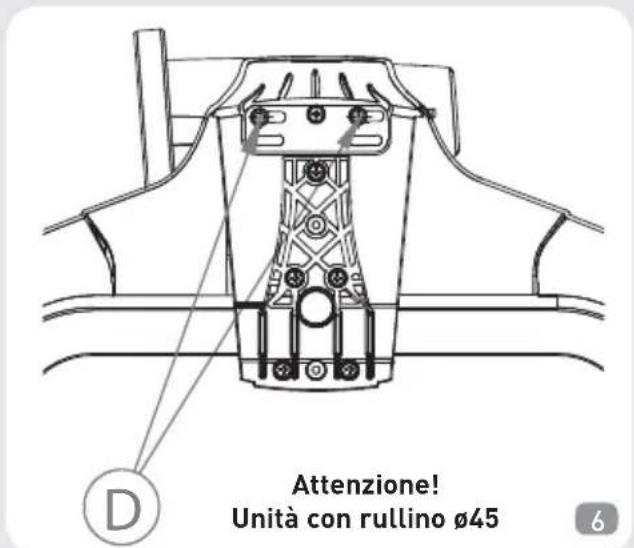

2) per unità con rullino ∅45 utilizzare la coppia di fori posteriori (Fig.4);

- A seconda del tipo di unità andare a fissare completamente le viti M6 (D) (Fig. 5 e Fig.6).

INSTALLAZIONE DELLA BICICLETTA

• Accertarsi che lo sgancio rapido della ruota posteriore della bicicletta sia fissato correttamente.
• Posizionare la leva (F) in posizione "open" (Fig.7).

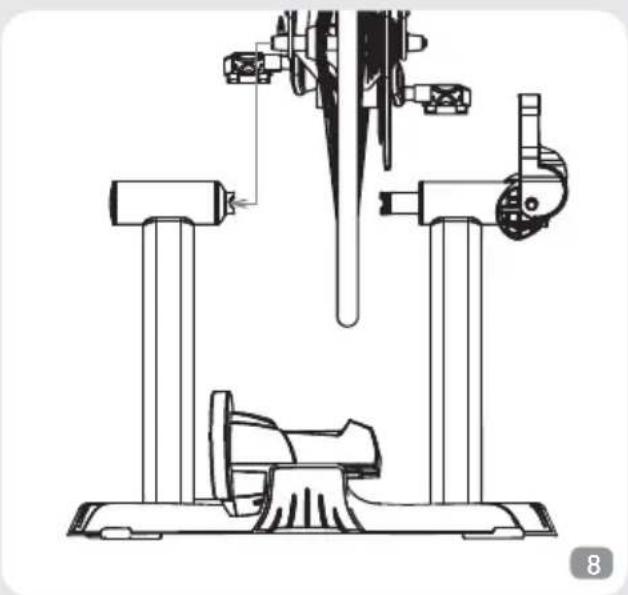

- Mettere in posizione la bicicletta inserendo l'estremità sinistra dello sgancio rapido posteriore nella boccola sinistra (Fig. 8). Per un bloccaggio più sicuro della bicicletta assicurarsi che la leva dello sgancio rapido sia rivolta in senso orizzontale (Fig.9).

- Chiudere la leva (F), facendo attenzione che cominci a comprimere lo sgancio rapido all'interno dell'area di lavoro predefinita quella delimitata da 55° e 65° (Fig. 10).

- Se la leva (F) comincia a comprimere lo sgancio rapido nella posizione di lavoro anticipata (Fig. 11), avvitare il perno bussola destra (G) (Fig. 12) in modo tale che la leva (F) cominci a lavorare all'interno dell'area di lavoro predefinita (quella delimitata da 55° e 65°) (Fig. 10).

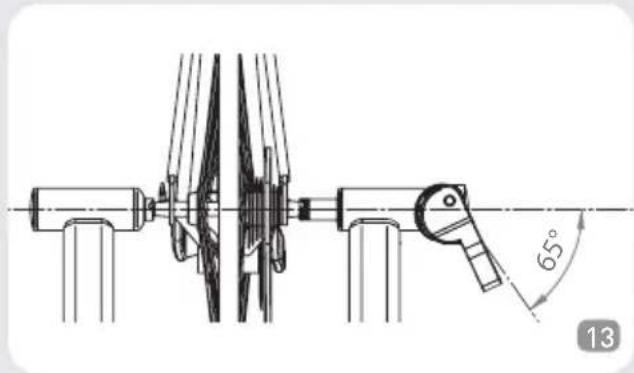

- Se la leva (F) comincia a comprimere lo sgancio rapido nella posizione di lavoro posticipata (Fig. 13), svitare il perno bussola sinistro (G) (Fig. 14) in modo tale che la leva (F) cominci a lavorare all'interno dell'area predefinita (quella delimitata da 55° e 65°) (Fig. 10).

- Qualora la ruota risultasse troppo spostata rispetto al centro del rullino (Fig. 15), spostare

l'unità di resistenza (B) allentando le viti (D) di fissaggio dell'unità e bloccarle nella posizione più corretta (Fig.16, Fig.17 e Fig.18).

- Spingere la bicicletta verso l'unità di resistenza (B), fino a quando la ruota posteriore arriva a contatto con il rullino dell'unità stessa (Fig. 19).

- Verificare la stabilità della bicicletta tirando e spingendo il tubo orizzontale del telaio ed agendo sulla sella. Qualora la bicicletta non risultasse stabile, assicurarsi che lo sgancio rapido e la levetta dello stesso siano posizionati correttamente che la leva (F) sia in posizione "close" e che la regolazione del sistema di bloccaggio sia stata eseguita correttamente.

RIMOZIONE DELLA BICICLETTA

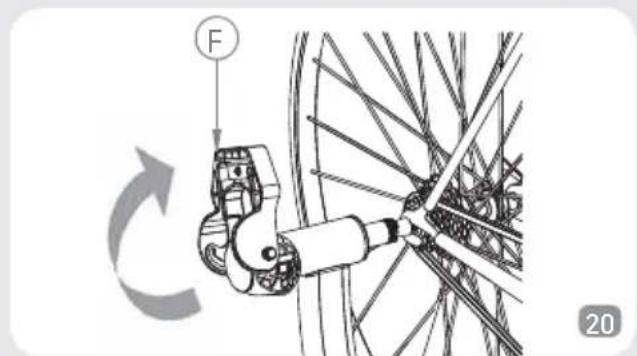

- Tenere la bicicletta con una mano e con l'altra aprire la leva (F) portandola in posizione "open" (Fig. 20). Rimuovere la bici.

- Per il trasporto o per ridurre gli ingombri quando non si utilizza il rullo si consiglia di chiudere il cavalletto (Fig.21 e Fig.22).

- Se si vuole minimizzare ulteriormente lo spazio d'ingombro si consiglia di togliere l'unità (B) dal telaio (A), di riporla nel suo imballo originale e di richiudere il telaio come indicato in Fig. 23 e Fig.24.

MONTAGGIO PIEDI DI LIVELLAMENTO

- Il telaio Cube (A) ha in dotazione una serie di piedi di livellamento (E) per sopperire ad eventuali problemi di planarità del pavimento che non permettono ai quattro piedi di appoggiarsi completamente e per consentire una perfetta verticalità della bicicletta montata (Fig.25).

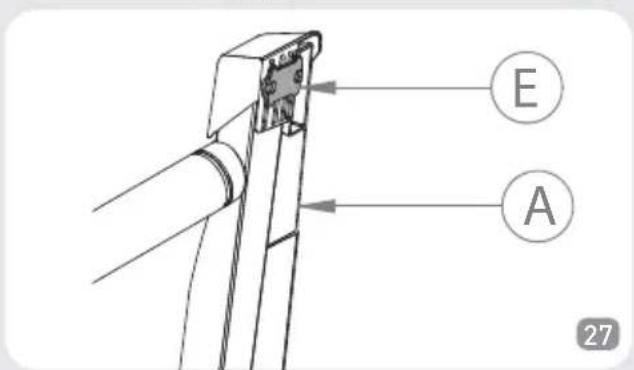

- I piedi di livellamento (E) possono essere montati sotto i piedi anteriori (Fig.26 e Fig. 27).

- I piedi di livellamento (E) possono essere montati sotto i piedi posteriori (Fig.28 e Fig.29).

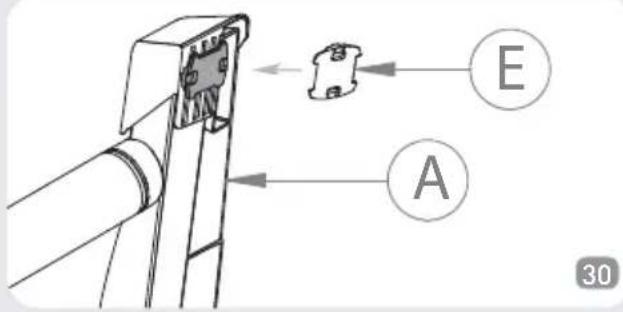

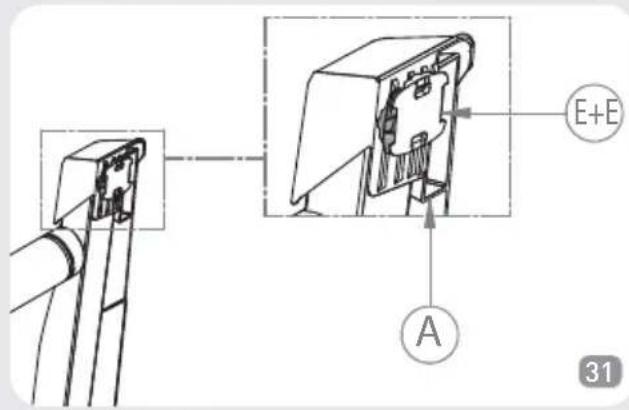

- Nel caso un solo piede di livellamento (E) non sia sufficiente, si possono applicare altri piedi sotto quelli già montati (Fig. 30, Fig.31, Fig.32 e Fig.33).

Attenzione: il verso del piede (E) è ruotato di 90° rispetto al primo posizionato.

• Evitare che persone, bambini o animali possano avvicinarsi al rullo durante l'utilizzo in quanto i componenti in movimento o rotanti del rullo e della bicicletta possono produrre danni in caso di contatto.
• Prima di iniziare l'allenamento, posizionare il trainer in un luogo adatto, lontano da oggetti potenzialmente pericolosi (mobili, tavoli, sedie...) in modo da evitare ogni rischio di contatto involontario e accidentale con gli oggetti stessi.
• Il cavalletto è studiato per l'uso da parte di un solo ciclista.
• Verificare la sicurezza e la stabilità della bicicletta prima di ogni allenamento.
• Qualora lo sgancio rapido non fosse compatibile con le bussole del cavalletto, sostituirlo con quello fornito in dotazione (C).
• Non ci sono componenti utilizzabili singolarmente all'interno.
• Poiché i piedini sono costruiti in materiale morbido antiscivolo, potrebbe verificarsi che durante l'uso lascino tracce di gomma sul pavimento.

CONSIGLI PER L'UTILIZZO

• Per un minor consumo del pneumatico e una migliore aderenza al rullino, consigliamo di utilizzare pneumatici larghi 23 mm.
• Pressione consigliata della ruota posteriore: 7 -8 atmosfere per pneumatico da corsa; 3,5 - 4 atmosfere per pneumatico MTB. Per casi particolari attenersi alla pressione consigliata dal costruttore dei pneumatici.
• Per una minor rumorosità, una maggiore aderenza del pneumatico sul rullino e una riduzione delle vibrazioni, utilizzare pneumatici slick (anche per Mountain bike).
• Prima dell'uso, pulire il pneumatico con alcool o acqua.
• Se il perno dello sgancio rapido fornito sporge più di 3 mm dal dado di fissaggio tagliare la parte sporgente (Fig. 34).
