| Tipo di prodotto | Microfono a superficie (microfono boundary) |
| Marca | Shure |
| Modello | Microflex MX393 |
| Categoria | Microfono professionale |
| Trasduttore | Condensatore a elettrete |
| Diagramma polare | Cardioide |
| Risposta in frequenza | 50 Hz – 17 000 Hz |
| Impedenza di uscita | 150 Ω (simmetrica) |
| Sensibilità (a 1 kHz, circuito aperto) | -32 dBV/Pa (25 mV/Pa) |
| Alimentazione | Alimentazione phantom 11–52 V CC |
| Connettore di uscita | XLR maschio a 3 pin |
| Dimensioni (L × l × A) | 107 × 64 × 23 mm |
| Peso netto | 0,5 kg |
| Materiale del rivestimento | Zamak pressofuso |
| Finitura | Nero opaco |
| Temperatura di funzionamento | -30 °C a +74 °C |
| Umidità relativa | 0 a 95 % (senza condensa) |
| Funzioni principali | Cattura chiara del parlato per conferenze, tavoli di riunione e sale udienze. Design discreto a basso profilo. Interruttore DIP regolabile per filtro taglia-bassi e attenuazione. |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi. Scollegare prima della pulizia. |
| Sicurezza | Non smontare. Nessuna parte riparabile dall'utente. Rischio di scossa elettrica se l'involucro viene aperto. Utilizzare solo con apparecchiature compatibili con alimentazione phantom. |
| Ricambi e riparabilità | Contattare il servizio post-vendita Shure o un rivenditore autorizzato per le riparazioni. Nessun ricambio disponibile per il pubblico. |
| Informazioni generali | Garanzia 2 anni (a seconda del paese). Certificato conforme agli standard CE e FCC. Prodotto in Cina. |
Domande frequenti - Microflex MX393 SHURE
Domande degli utenti su Microflex MX393 SHURE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale Microflex MX393 - SHURE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Microflex MX393 del marchio SHURE.
MANUALE UTENTE Microflex MX393 SHURE
MX300 Microfoni a effetto di contorno
I microfoni Shure Microflex® Serie MX300 sono microfoni a condensatore a elettrete per montaggio superficie concepiti principalmente per il montaggio su leggii, pavimenti dei palcoscenici e tavoli per sale conferenze. L'elevata sensibilità e l'ampio intervallo di frequenza li rende particolarmente adatti alla rilevazione della voce di oratori e cantanti in applicazioni di amplificazione sonora e di registrazione. Le capsule intercambiabili offrono una maggiore flessibilità all'installatore e consentono la semplice riconfigurazione della copertura microfonica non appena se ne presenti la necessità. I modelli MX392 ed MX393 includono un preamplificatore interno.
I microfoni Serie MX300 sfruttano i vantaggi del principio per cui, in corrispondenza di una barriera o di un effetto di contorno, i livelli di pressione sonora raddoppiano. Se viene posizionato presso una superficie con effetto di contorno sufficientemente grande, il microfono presenta una sensibilità maggiore di 6 dB ed un rapporto suono diretto-suono riverberante maggiore di circa 3 dB.
Caratteristiche
- La risposta in frequenza costante in tutta la gamma vocale fornisce un suono "non colorato".
• Le capsule intercambiabili forniscono una gamma di diagrammi polari per ciascuna applicazione. - Il profilo è compatto, elegante, per il montaggio su superficie.
- È presente un pulsante di silenziamento programmabile.
- Indicatore LED
- Vi sono ingresso/uscita logici per la regolazione a distanza o si usa con i mixer automatici (solo modelli MX392)
- Filtro RF
Descrizione dei modelli
MX392: cavo non scollegabile, senza terminazione, ed ingresso e uscita logici programmabili.
MX393: cavo scollegabile con connettore di uscita XLR.
Il diagramma polare della capsula inclusa è indicato dal suffisso del numero di modello, come indicato di seguito.
/C Cardioide
/S Supercardioide
/0 Omnidirezionale

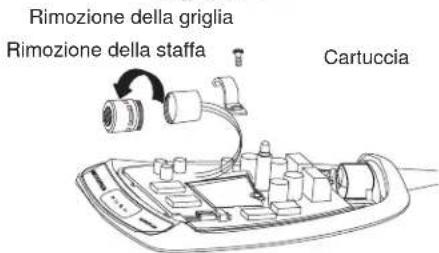

Capsule intercambiabili


I microfoni Microflex impiegano capsule intercambiabili che consentono di scegliere il diagramma polare appropriato per le diverse installazioni.


/S (R184)
R184 Supercardioide

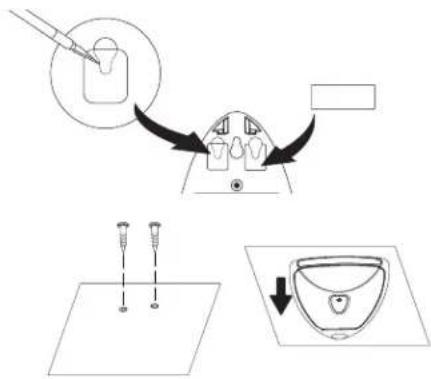

Installazione permanente
- Rimuovete la griglia per accedere ai fori di montaggio.
- Praticate delle fessure nei cuscinetti.
- Fate scorrere avanti il microfono per inserire le viti nelle fessure.
in caso di configurazione del cavo con uscita laterale posteriore, praticate solo i due fori esterni. In caso di nuovo instradamento per l'uscita inferiore del cavo (solo MX392), praticate tutti e tre i fori.

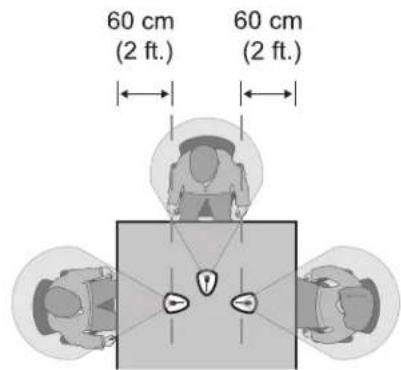

Posizionamento del microfono
Per una risposta in bassa frequenza ed una reiezione del rumore di fondo ottimali, posizionate il microfono su una superficie ampia e piatta, quale pavimento, tavolo o leggio.
Per ridurre il riverbero, evitate la presenza di superfici riflettenti al di sopra o a lato del microfono, quali lati smussati di un pulpito o ripiani sospesi.

Configurazione

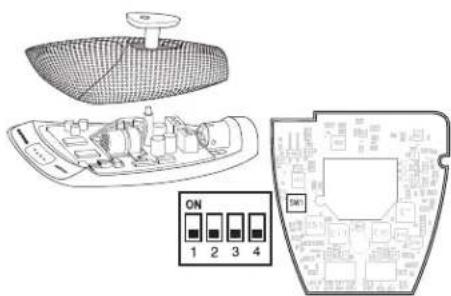

Interruttori DIP
Usate gli interruttori DIP per configurare le impostazioni logiche e lo stato del pulsante di silenziamento.
gli interruttori DIP vengono coperti in fabbrica con del nastro trasparente. Rimuovete il nastro per modificare le impostazioni degli interruttori.

| OFF (impostazione predefinita di fabbrica) | ON | |
| 1 | Momentaneo Attivazione, | disattivazione |
| 2 | Silenziamento mediante pressione | Attivazione mediante pressione |
| 3 | Pulsante di silenzia-mento attivato, il LED si accende quando il microfono è attivo | Disattivazione del pulsante di silenziamento (microfono sempre acceso), il terminale logico comanda il LED |
| 4 | Modifica logica | personalizzata |
Wiring

Configurazione del pulsante di silenziamento
Usate gli interruttori DIP 1 e 2 per configurare il pulsante di silenziamento, come indicato di seguito.
assicuratevi di impostare l'interruttore DIP 3 su off (impostazione predefinita di fabbrica) in modo che il pulsante di silenziamento comandi l'audio dal microfono.
| Funzione dell'interruttore Impostazione degli interruttori DIP | |
| Momentaneo: silenzia-mento mediante pressione (impostazione di fabbrica). | |
| Momentaneo: attivazione mediante pressione | |
| Attivazione/disattivazione: (On mediante pressione/Off mediante pressione): il microfono è attivo quando è acceso | |
| Attivazione/disattivazione: (On mediante pressione/Off mediante pressione): il microfono è silenziato quando è acceso | |
Collegamento al mixer automatico
Utilizzate queste impostazioni in caso di collegamento del microfono ad un mixer automatico o altro dispositivo di silenziamento dell'audio e di comando del LED.
- Collegate i terminali logici al mixer automatico. Collegate l'ingresso LED all'uscita di porta per illuminare il LED quando è attivo quel canale.
- Impostate l'interruttore DIP 3 su on. Ciò disattiva il pulsante di silenziamento (il microfono trasferisce l'audio indipendentemente dallo stato del pulsante, premuto o non premuto).
- Impostale l'interruttore DIP 1 per configurare la modalità di invio della logica dell'USCITA INTERRUTTORE da parte del pulsante di silenziamento.
Momentaneo: pressione = 0 V c.c., rilascio = 5 V c.c.
Attivazione/disattivazione: iniziale = 5 V c.c., pressione = 0 V c.c.

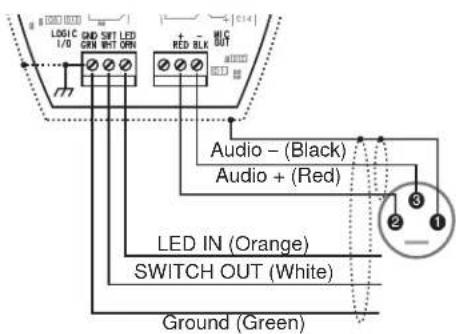

Terminali logici

Verde (MASSA LOGICA): si collega alla massa logica di un mixer automatico, commutatore o altra apparecchiatura.
Arancione (INGRESSO LED): impostate l'interruttore DIP 3 su on per usare l'INGRESSO LED. Il terminale assorbe 5 V c.c. e, se in cortocircuito alla MASSA LOGICA, il LED si accende.
Bianco (USCITA INTERRUTTORE): fornisce logica TTL (0 V c.c. o 5 V c.c.) in risposta al pulsante di silenziamento. Impostate l'interruttore DIP 1 in alto per l'azione momentanea o le due posizioni. Se si applica alimentazione virtuale, la logica si inizializza ad un livello alto (5 V c.c.). L'interruttore DIP 2 non ha alcun effetto sull'USCITA INTERRUTTORE.

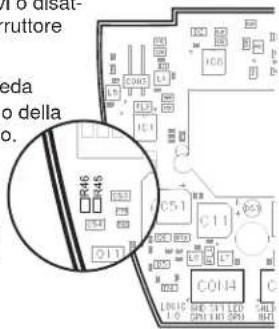

Cambio dell'USCITA INTERRUTTORE in azione momentanea permanente
Usate le modifiche indicate di seguito nelle situazioni in cui l'interfaccia logica in uso richiede la chiusura momentanea dell'USCITA INTERRUTTORE, ma desiderate che il pulsante di silenziamento attivi o disattivi il microfono (interruttore DIP 1 ON, 3 OFF).
- Accedete alla scheda circuitale all'interno della base del microfono.
- Rimuovete il resistore in corrispondenza di R45 e rimontatelo in corrispondenza di R46.

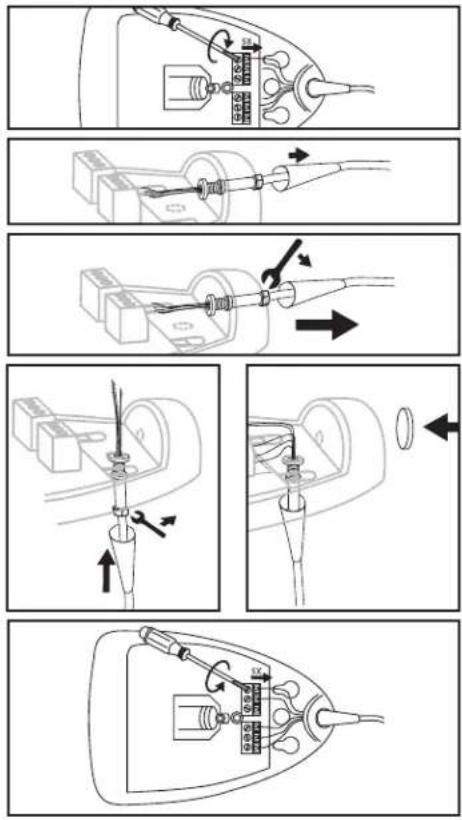

Nuovo instradamento del cavo per l'uscita inferiore (solo MX392)
- Rimuovete la griglia.
- Scollegate i conduttori dai terminali a vite.
- Afferrate il manicotto in gomma entro 1/2 pollice dall'alloggiamento usando una pinza per tubi. Ruotate il manicotto ed il cavo in senso antiorario per rimuovere il connettore dalla staffa ad "L" filettata.
- Rimuovete il cavo dall'alloggiamento del microfono.
- Inserite il cavo nel foro di accesso della base del microfono.
- Inserite il connettore del cavo nel foro, quindi nella staffa ad "L".
- Se lo desiderate, potete ricollegare il pres-sacavo in gomma all'estremità del cavo oppure rimuoverlo dal cavo prima di fissarlo alla staffa.
- Ricollegate i conduttori ai terminali a vite appropriati sulla scheda circuitale.
- Inserite il tappo in gomma rotondo in dotazione nell'uscita laterale non usata del cavo.
- Rimontate la griglia e la protezione in schiuma poliuretanica.
- Inserite il cavo nel foro della superficie di montaggio. Fissate il microfono alla superficie di montaggio.

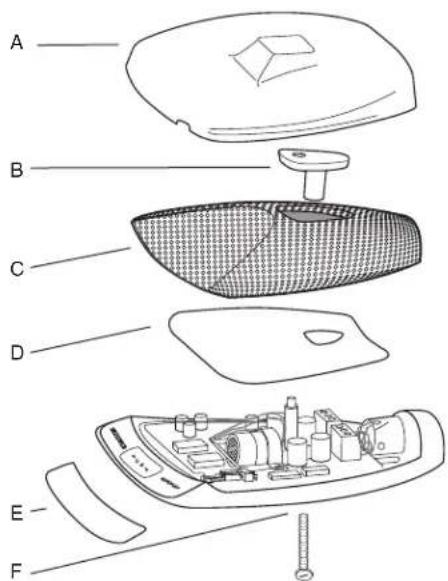

Verniciatura
A protezione dalla verniciatura in plastica in dotazione
B fermo
C griglia
D protezione in schiuma poliuretanica
E striscia adesiva di mascheratura in dotazione
F tappo in gomma in dotazione
- prima di verniciare, rimuovete la protezione in schiuma poliuretanica dalla griglia.
- Pulite le superfici da verniciare usando alcol denaturato o benzina.
- Per evitare la verniciatura dei fori della griglia, applicate la vernice in strati sottili.
- Importante: per rimuovere la vernice dai bordi inferiori della griglia, usate carta smeriglio fine. Ciò assicura la continuità elettrica per una schermatura adeguata.

Dati tecnici
Tipo
A condensatore (polarizzazione a elettrete)
Risposta in frequenza
50–17000 Hz
Diagramma polare
MX412D/C, MX418D/C: Cardioide
MX412D/S, MX418D/S: Supercardioide
Impedenza di uscita
Valore nominale EIA di 180 Ω (valore effettivo 150 Ω)
Uscita
Attivo, bilanciato
Sensibilità (a 1 kHz, tensione a circuito aperto)
Cardioide: -34 dBV/Pa (21 mV)
Supercardioide: -33 dBV/Pa (24 mV)
Omnidirezionale: -28 dBV/Pa (40 mV)
1 Pascal=94 dB di SPL
Livello di pressione sonora (SPL) massimo (1
kHz a 1% THD, carico di 1 kΩ)
Cardioide: 123dB
Supercardioide: 122dB
Omnidirezionale: 117 dB
Rumore in uscita equivalente (ponderazione A)
Cardioide: 29 dB di SPL
Supercardioide: 28 dB di SPL
Omnidirezionale: 71 dB SPL
Rapporto segnale/rumore (riferito a 94 dB di
SPL a 1 kHz)
Cardioide: 65dB
Supercardioide: 66dB
Omnidirezionale: 71 dB
Gamma dinamica (carico di 1 kΩ a 1 kHz) 94dB
Reiezione di modo comune (10 Hz-100 kHz)
45 dB minimo
Livello di limitazione (clipping) all'uscita del preamplificatore (1% di THD)
-6 dBV (0,5 V)
Polarità
Una pressione sonora positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al piedino 3 del connettore XLR di uscita.
Peso netto
MX412D: 0,81 kg
MX418D: 0,82 kg
Peso Lordo
Ingresso LED: Attivo basso (≤1,0 V), compatibile con TTL. Tensione massima assoluta: - 0,7 - 50 V.
Uscita LOGICA: Attiva bassa (≤1,0 V), as-sorbimento fino a 20 mA, compatibile con TTL.
Tensione massima assoluta: -0,7 - 50 V (fino a 50 V con 3 kΩ).
Attenuazione dell'interruttore di silenziamento
-50 dB minimo
Cavo
Cavo da 3 m non scollegabile, con doppino audio schermato dotato di connettore XLR maschio a 3 piedini e tre conduttori senza terminazione per il comando logico
Specifiche ambientali
Temperatura di funzionamento: -18–57 °C
Temperatura a magazzino: -29–74 °C
Umidità relativa: 0–95%
Alimentazione
Alimentazione virtuale a 11–52 V c.c., 2,0 mA
Accessori in dotazione
| Busta con cerniera lampo 95B2313 | |
| Mascherina di protezione dalla pittura | 80C514 |
| Mascherina di protezione dell'interruttore dalla pittura | 80A541 |
Tappo di protezione dalla pittura 36A664
Parti di ricambio
| Capsula omnidirezionale (nera) R183B | |
| Capsula supercardioide (nera) R184B | |
| Capsula cardioide (nera) R185B | |
| Cavo da 3,7 m (12 piedi) da mini- connettore a 3 piedini (TA3F) a connettore XLR maschio (MX393) | C129 |
| Cavo logico personalizzato (spec- cifica lunghezza) | 95B2509 |
| Cavo logico personalizzato con adattatore filettato (MX392) | C130 |
OMOLOGAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità elettromagnetica 2004/108/CE. Conforme alle norme armonizzate EN55103-1:1996 ed EN55103-2:1996 per l'uso in ambienti domestici (E1) e industriali leggeri (E2).
