Marca	HUSQVARNA
Modello	R 153S
Tipo di prodotto	Tosaerba termico a conducente a piedi
Categoria	Tosaerba
Motorizzazione	Termico 4 tempi
Avviamento	Manuale (avviatore a strappo) ed elettrico (opzionale)
Larghezza di taglio	Non comunicata
Altezza di taglio	Regolabile tramite leve
Sacco di raccolta	Incluso
Avanzamento	Automatico con frizione
Livello sonoro garantito	Conforme alla direttiva 2000/14/CE
Sicurezza	Freno motore, dispositivo di sicurezza sul manubrio
Manutenzione	Pulizia sotto scocca con raccordo acqua, controllo e affilatura della lama, cambio olio
Parti di usura	Lama, cinghia, cavo elettrico
Garanzia	Garanzia del costruttore a condizioni (vedere manuale)
Paese di fabbricazione	Italia (Husqvarna Outdoor Product Italia S.p.A.)

Domande frequenti - R 153S HUSQVARNA

Come avviare il tosaerba Husqvarna R 153S?

Per avviare il motore, tenere la leva del freno motore (14) premuta contro il manubrio. Utilizzare lo starter (leva dell'acceleratore su START) per un motore freddo, oppure premere 3-4 volte la pompa di arricchimento (primer). Quindi tirare l'avviatore a strappo (avviamento manuale) o girare la chiave (avviamento elettrico). La lama inizia a girare all'avviamento.

Quale olio motore usare e in quale quantità?

Prima del primo utilizzo, aggiungere 0,6 litri di olio motore 4 tempi. Controllare regolarmente il livello con l'astina e cambiare l'olio secondo le raccomandazioni del produttore del motore. Utilizzare un olio adatto ai motori a benzina 4 tempi.

Come regolare l'altezza di taglio?

Utilizzare le leve di regolazione dell'altezza di taglio (8) situate sul telaio. Spegnere il motore prima di modificare l'altezza. Sono disponibili diverse posizioni per adattare il taglio all'altezza dell'erba desiderata.

Come pulire la parte inferiore del tosaerba?

Collegare il raccordo dell'acqua (22) alla scocca, aprire il rubinetto, quindi avviare il motore (lama in rotazione) per alcuni minuti. Spegnere il motore, chiudere il rubinetto e scollegare il raccordo. Ciò consente di pulire i residui di erba sotto il carter.

Come sostituire la lama?

Svitare il bullone (24) per rimuovere la lama (23). Verificare lo stato del supporto, della rondella di frizione, della chiavetta e delle rondelle. Sostituire se usurati. Durante il montaggio, assicurarsi che il lato tagliente della lama sia nel senso di rotazione. Serrare il bullone a 52,4 Nm.

Cosa fare se la batteria dell'avviamento elettrico è scarica?

Caricare la batteria per 24 ore a temperatura ambiente. Prima del primo utilizzo, caricarla per 2-3 ore. Non insistere per più di 5 secondi per tentativo di avviamento. Se il problema persiste, controllare i collegamenti.

Come mantenere la batteria in inverno?

Spegnere il contatto (30), posizionare la batteria in un luogo protetto dall'umidità e dal calore. Ricaricarla prima della rimessa in servizio per 24-36 ore a temperatura ambiente. Non gettarla con i rifiuti domestici: riciclarla in un centro di trattamento dei rifiuti.

Il tosaerba può essere utilizzato su pendenze?

Sì, ma con cautela. Tagliare trasversalmente (di lato) sulle pendenze, mai dall'alto verso il basso. Non tagliare pendenze ripide. Indossare scarpe robuste, camminare senza correre e prestare attenzione durante i cambi di direzione.

Quali sono gli elementi di sicurezza essenziali?

Non utilizzare mai il tosaerba senza il sacco o il deflettore posteriore. Tenere premuta la leva del freno motore durante il funzionamento; se rilasciata, il motore si arresta. Tenere mani e piedi lontani dalla lama. Leggere attentamente le istruzioni di sicurezza nel manuale.

Cosa fare se la lama non gira all'avviamento?

Verificare che la leva del freno motore (14) sia ben tenuta premuta. Assicurarsi che la lama non sia bloccata da un ostacolo. Se il problema persiste, spegnere il motore, rimuovere la candela e ispezionare la lama e la frizione. Consultare un riparatore autorizzato.

MANUALE UTENTE R 153S HUSQVARNA

La casa produttrice si riserva la possibilità di variare caratteristiche e dati del presente manuale in qualunque momento e senza preavviso.

Questo manuale è stato redatto per essere utilizzato con diversi modelli di rasaerba con forme ed equipaggiamenti differenti.

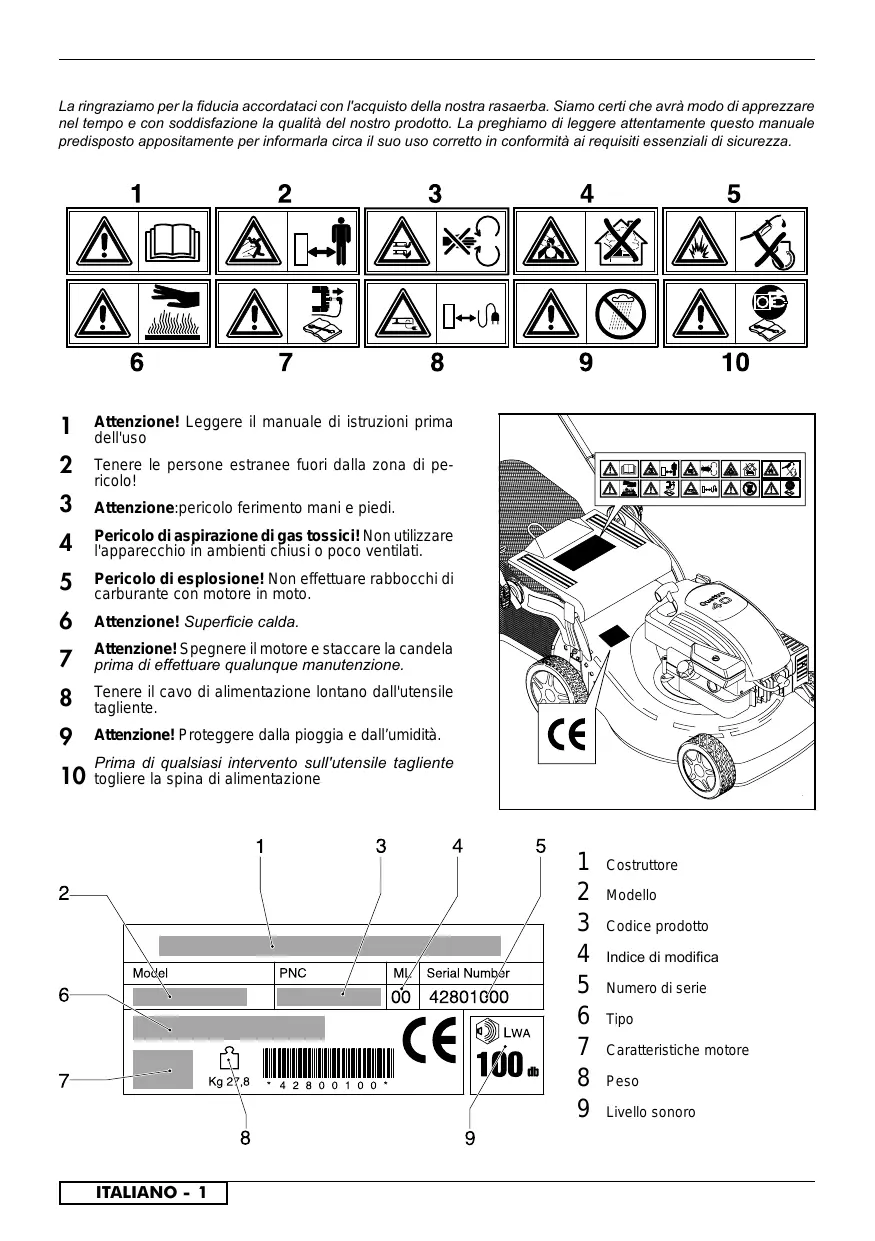

La ringraziamo per la fiducia accordataci con l'acquisto della nostra rasaerba. Siamo certi che avrà modo di apprezzare nel tempo e con soddisfazione la qualità del nostro prodotto. La preghiamo di leggere attentamente questo manuale predisposto appositamente per informarla circa il suo uso corretto in conformità ai requisiti essenziali di sicurezza.

1 Attenzione! Leggere il manuale di istruzioni prima dell'uso
2 Tenere le persone estranee fuori dalla zona di pericolo!
3 Attenzione: pericolo ferimento mani e piedi.
4 Pericolo di aspirazione di gas tossici! Non utilizzare l'apparecchio in ambienti chiusi o poco ventilati.
5 Pericolo di esplosione! Non effettuare rabbocchi di carburante con motore in moto.
6 Attenzione! Superficie calda.
7 Attenzione! Spegnere il motore e staccare la candela prima di effettuare qualunque manutenzione.
8 Tenere il cavo di alimentazione lontano dall'utensile tagliente.
9 Attenzione! Proteggere dalla pioggia e dall'umidità.
10 Prima di qualsiasi intervento sull'utensile tagliente togliere la spina di alimentazione

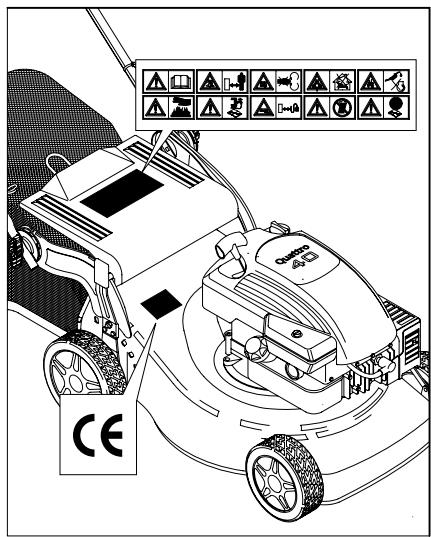

CE

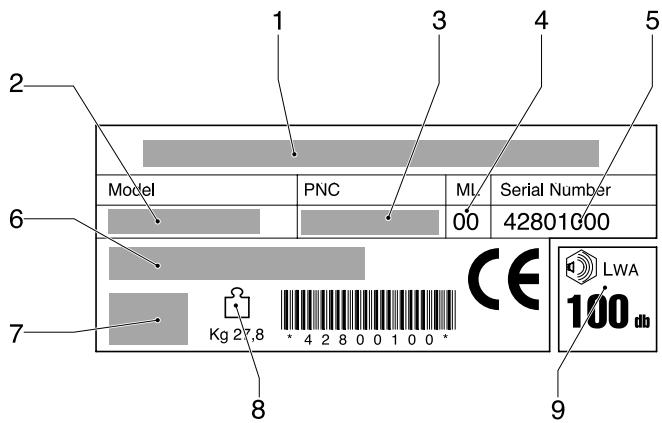

1 2 3 4 5 Model PNC ML Serial Number 00 42801600 6 7 Kg 27.8 * 4 2 8 0 0 1 0 0 * CE LWA 100 db

1 Costruttore
2 Modello
3 Codice prodotto
4 Indice di modifica
5 Numero di serie
6 Tipo
7 Caratteristiche motore
8 Peso
9 Livello sonoro

NORME DI SICUREZZA

Misure operative di sicurezza per tosaerba controllate da pedoni

ATTENZIONE: Questo trattorino tosaerba ha una potenza sufficiente ad amputare mani e piedi e a scagliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima

I. Addestramento all'uso

• Studiare attentamente le istruzioni. Acquisire dimestichezza con i comandi e conoscere a fondo l'uso corretto dell'equipaggiamento.
• Non consentire mai l'uso dei trattorini tosaerba ai bambini né agli adulti che non abbiano dimestichezza con le istruzioni sull'uso. Le nor native locali possono stabilire l'età minima per operare i trattorini tosaerba.
• Non operare mai con i tosaerba in caso vi siano persone, specialmente bambini, o animaletti domestici nella zona di lavoro.
• Tenere presente che in caso di incidenti, rischi o pericoli provocati a persone o a beni, la responsabilità dell'operato ricade sull'operatore, od utilizzatore.

II. Preparazione

• Indossare sempre scarpe robuste da lavoro e pantaloni lunghi. Non usare i tosaerba a piedi nudi o indossando soltanto sandali.
• Controllare scrupolosamente l'area in cui verrà utilizzato l'equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.
• ATTENZIONE - La benzina è infiammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all'aperto. E' vietato fumare durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare mai il tappo del serbatoio, né fare rifornimento con il motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto il motore. Spostare l'equipaggiamento dall'area in cui si è verificata la fuoriuscita del carburante ed evitare di provocare qualsiasi tipo di accensione fino a quando i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del contenitore.

• Sostituire le marmitte che non funzionino bene.
• Prima di iniziare il lavoro ispezionare visualmente le lame, i bulloni delle lame e il gruppo falciente per verificare che non vi siano tracce di usura o danneggiamenti. In caso di lame e bulloni danneggiati od usurati, installate un nuovo set completo in modo che il macchinario rimanga bilanciato.
• In caso di trattorini tosaerba a lame multiple prestare la massima attenzione in quanto ruotando una lama si può provocare la rotazione delle altre.

III. Funzionamento

• Non accendere il motore in spazi ristretti dove vi si possa accumulare ossido di carbonio, un gas inodore ma letale.
• Usare i tosaerba soltanto con la luce del giorno oppure in presenza di buona luce artificiale.
• Se possibile, evitare di utilizzare l'apparecchio sull'erba bagnata.
• Stare sempre bene in equilibrio nei tratti scoscesi.
• Camminare sempre, non correre mai.
• Per macchine rotanti a ruote, nei tratti scoscesi, falciare l'erba seguendo la costa del pendio, non salendo e scendendo.
• Prestare estrema attenzione al cambio di direzione su un tratto scosceso.

- Non falciare tratti eccessivamente ripidi.

- Prestare estrema attenzione girando o tirando la macchina verso di sé.

- Fermare le lame nel caso in cui la macchina debba essere trasportata su superfici non erbose, oppure verso la zona da falciare.

- Non utilizzare mai la macchina con protezioni difettose, oppure in assenza di dispositivi di sicurezza, ad esempio, deflettori e/o separatori di erba.

- Non modificare le impostazioni del regolatore del motore né far operare il motore a velocità eccessive. Le velocità eccessive possono aumentare il pericolo di infortuni.

- Disinnestare tutte le lame e le frizioni prima di avviare il motore.

- Avviare o accendere il motore ponendo molta attenzione, attenendosi alle istruzioni e con i piedi ben lontani della lame.

- Non inclinare mai la macchina avviando o accendendo il motore, con la sola eccezione dei casi in cui questo sia assolutamente necessario. In questo caso, comunque non inclinarla mai oltre quanto sia strettamente necessario e sollevare solamente la parte distante dall'operatore.

- Non avviare il motore stando davanti al tubo di scarico.

- Non avvicinare mani o piedi alle parti rotanti. Mantenersi a distanza dal tubo di scarico, sempre aperto.

- Non rimorchiare o trasportare mai la macchina con il motore in funzione.

- Arrestare il motore e staccare il cavo della candela: - prima di pulire eventuali intasamenti e prima di stasare lo scivolo;

- prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;

- dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l'equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo (in qual caso eseguire immediatamente dei controlli).

- Arrestare il motore:

- ovunque sia stata lasciata la macchina; - prima di fare carburante.

• Ridurre la velocità, con la leva dell'acceleratore, per rallentare il motore prima dello spegnimento. Se il motore è provvisto di valvola di arresto, chiudere l'alimentazione del carburante alla fine del lavoro.
• Guidare lentamente qualora si utilizzi il sedile posteriore.

IV. Manutenzione e Periodi di Inattivita'

• Verificare che tutti i dadi, i bulloni e le viti siano sempre ben stretti per assicurare che l'equipaggiamento sia in buone condizioni operative.
• Non lasciare mai l'equipaggiamento, con benzina nel serbatoio, in locali chiusi dove i vapori possano raggiungere fiamme libere o scintille.
• Lasciare raffreddare il motore prima di riporre i tosaerba, o trattorini, in qualsiasi spazio stretto e chiuso.
• Per ridurre i pericoli d'incendio assicurarsi che il motore, la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di grasso.
• Controllare spesso il raccoglitore dell'erba tagliata per individuare eventuali segni di usura o di danneggiamento.
• Per maggiore sicurezza, sostituire le parti usurate o danneggiate.
• Il serbatoio del carburante va vuotato all'aperto, qualora necessario.

NOMENCLATURA

1	Manico superiore	12	Paratoia posteriore
2	Pompetta arricchimento	13	Leva acceleratore
3	Vite, dado fissaggio manico superiore	14	Leva di sicurezza
4	Raccoglierba	15	Gruppo riduttore
5	Tappo carico olio	16	Chiave avviamento elettrico
6	Tappo scarico olio	17	Leva velocità avanzamento
7	Scocca	18	Maniglia frizione
8	Leve regolazione altezza taglio
9	Candela
10	Tappo serbatoio benzina
11	Maniglia avviamento motore

MONTAGGIO SACCO/CESTELLO RACCOGLIERBA

MONTAGGIO PARATOIA (se non già assemblato)

MONTAGGIO MANICO (Inferiore)

MONTAGGIO MANICO (Superiore)

REGOLAZIONE MANICO

INSERIMENTO TAPPO MULCHING (solo per i modelli in cui è previsto)

Per effettuare il taglio dell'erba con sistema mulching (senza la raccolta dell'erba) alzare la paratoia ed inserire il tappo fissandolo con la molla come indicato in figura.

REGOLAZIONE ALTEZZA TAGLIO

PREDISPOSIZIONE PROTEZIONI

• Operare sempre con il raccoglierba o il deflettore montati.
• Spegnere il motore per la rimozione del raccoglierba e per la regolazione altezza taglio
• A motore funzionante evitare assolutamente di mettere le mani o piedi sotto il bordo della carcassa o nell'apertura di espulsione

Prima di iniziare il taglio del prato, bisogna togliere eventuali corpi estranei dallo stesso.

Durante il lavoro bisogna fare attenzione ad eventuali corpi estranei, rimasti sul prato.L'utilizzatore è responsabile verso terzi nella zona di lavoro.

Durante la messa in moto o l'avviamento del motore, l'operatore non deve alzare la rasaerba, però, se necessario,

solo inclinarla, in modo che la lama sia rivolta verso il lato opposto all'operatore.

Quando il motore è in movimento, bisogna assolutamente evitare di avvicinarsi con la mano o le punte dei piedi, sotto il bordo della carcassa o nell'apertura di espulsione della stessa

FUNZIONAMENTO

PREDISPOSIZIONE MOTORE (Fig.JI)

Per la preparazione del motore, occorre consultare

il libretto istruzioni motore della casa costruttrice dello stesso.

ATTENZIONE: Prima dell'uso aggiungere olio al motore (0.6 l).

AVVIAMENTO MOTORE (Fig. JII)

Effettuate le operazioni di messa a punto, si procede all'avviamento del motore nel seguente modo:

a) Per motori con sistema "choke":
in caso di motore freddo, posizionare la leva acceleratore (13)) nella posizione START
b) Azionare la maniglia freno (14) per permettere l'avviamento del motore, tenere la leva premuta contro la maniglia in fase di avvio e durante l'utilizzo della macchina (funzionamento del freno del motore).

c) Per motori con sistema "primer":

premere 3 o 4 volte la pompetta di arricchimento (2) posta sul carburatore; posizionare la leva acceleratore (13) nella posizione MAX.

Per ulteriori chiarimenti si raccomanda la consultazione del libretto di istruzioni del motore stesso.

d) Avviare il motore:

AVVIAMENTO MANUALE (Mantenendo premuta la leva freno motore (14)).

- Impugnare la maniglia dell'avviamento (11) e tirare la fune senza sforzo sino ad avvertire la resistenza provocata dalla compressione, rilasciare la maniglia quindi dare uno strappo energico.

AVVIAMENTO ELETTRICO (Mantenendo premuta la leva freno motore (14)).

- Innestare la spina (G) nella presa (H) sul motore. Girare la chiave di accensione (16)

ATTENZIONE! La lama entra in rotazione quando si mette in funzione il motore.

Mantenere premuta la maniglia (14) durante il funzionamento, al rilascio della stessa il motore si ferma.

TAGLIO

Per effettuare il taglio dell'erba spingere manualmente la macchina o innestare l'avanzamento automatico.

Innesto avanzamento automatico (Fig.JIII): alzare la maniglia frizione (17 - 18) e tenerla premuta.

ATTENZIONE: innestare solo a motore funzionante.

Disinnesto automatico avanzamento: rilasciare la maniglia frizione.

REGOLAZIONE CAVO FRIZIONE (solo per versioni semoventi)

Importante: se premendo la maniglia frizione l'innesto dell'avanzamento non avviene, occorre effettuare la registrazione del cavo frizione inserendo la molla (P) in uno dei successivi fori della piastrina (R) o nel foro "S".

MANUTENZIONE

Attenzione! Spegnere il motore e staccare la candela prima di effettuare qualunque manutenzione

• Per motori a scoppio a 4 tempi verificare regolarmente il livello dell'olio. Aggiungere o cambiare l'olio se necessario. Per ulteriori delucidazioni vedasi il manuale istruzioni del motore.
• Controllare periodicamente il serraggio delle viti e dadi. Dopo il taglio dell'erba pulire sempre la macchina sia sotto che sopra. Evitare che si depositi l'erba sotto lo chassis.
• Non utilizzare getti d'acqua per la pulizia esterna della rasaerba: potrebbe provocare seri danni al sistema di avviamento elettrico.

• Fare attenzione al silenziatore di scarico dei fumi perché .... scotta.

• Controllare di frequente la lama per accertare eventuali danni.

• E' buona cosa ogni fine stagione far controllare il rasaerba da una stazione di servizio.
• Pulizia sottoscocca
  A macchina ferma e spenta.
• Collegare il raccordo (22) sulla scocca al rubinetto alimentazione acqua. Aprire il rubinetto.
• Avviare il motore (lama in rotazione) lasciandola funzionare per alcuni minuti.
• A pulizia avvenuta: spegnere il motore. Chiudere il rubinetto, staccare il tubo dal raccordo/scocca.

LAMA

● Per togliere la lama (23) svitare la vite (24)
- Controllare : il supporto lama (25), la rondella

frizione (26), la chiavetta (27) e le rondelle (28), se risultassero danneggiati o incrinati sostituirli.

- Durante il montaggio accertarsi che la chiavetta (27) sia nella sede dell'albero motore e che la lama sia montata con il lato tagliente rivolto verso il senso di rotazione del motore. La vite lama (24) va bloccata con coppia di serraggio di 5,34 Kpm (52,4 Nm).

KIT AVVIAMENTO ELETTRICO

- E' opportuno prima di eseguire il primo avviamento tenere sotto carica la batteria per 2-3 ore.

Se durante l'avviamento la batteria da segni di insufficienza, caricarla per 24 ore.

Non insistere per ogni avviamento oltre i 5 secondi

MANUTENZIONE BATTERIA

ATTENZIONE

Per una corretta manutenzione della batteria (29), specie per lunghi periodi di inattività, e per la ricarica non è necessario toglierla dalla custodia, ma procedere nel seguente modo:

1) Togliere il contatto (30)
2) Custodire la batteria in un ambiente secco e fresco
3) Ricaricare la batteria prima dell'uso a temperatura ambiente per 24-36 ore
4) Ripristinare il contatto (30) prima dell'utilizzo.

Le batteria contrassegnate con il simbolo “container spazzatura cancellato” e con l'indicazione del simbolo chimico Pb (=batteria con piombo) non vanno gettate nei rifiuti casalinghi.

L'utente è obbligato dalla legge a consegnare batterie usate in appositi punti di raccolta oppure ai rivenditori

GARANZIA E CONDIZIONI DI GARANZIA

Se una qualsiasi parte dovesse guastarsi a causa di una lavorazione scadente nel periodo della garanzia, Husqvarna Outdoor Products, tramite i suoi Centri di riparazione autorizzati, effettuerà gratuitamente la riparazione o la sostituzione, sempre che:

a) Il guasto sia stato notificato direttamente al centro riparazioni autorizzato.
b)Venga presentata la ricevuta d'acquisto.
c) Il guasto non sia stato causato da uso improprio, negli- genza o regolazioni errate da parte dell'utente.
d) Il guasto non sia dovuto al normale logoramento per uso.
e) La macchina non sia stata sottoposta a manutenzione né riparata, smontata o manomessa da persone non autorizzate da Husqvarna Outdoor Products.

f) La macchina non sia stata noleggiata a terzi.

g) La macchina sia di proprietà dell'acquirente originale.

h) Il prodotto non è stato usato fuori dal paese in cui è stato acquistato.

i) La macchina non sia stata adibita a uso commerciale.

- Questa garanzia è supplementare ai diritti legali del cliente e non li limita in alcun modo.

Guasti dovuti a una o più delle cause elencate di seguito non sono coperti dalla garanzia, quindi è importante leggere le istruzioni riportate nel Manuale per l'utente nonché capire appieno il funzionamento e le procedure di manutenzione della macchina.

Guasti non coperti dalla garanzia.

• Sostituzione di lame logorate o danneggiate.
• Guasti dovuti alla mancata notificazione del guasto originale.
• Guasti dovuti ad impatto improvviso.
• Guasti dovuti alla mancata osservanza delle istruzioni e delle raccomandazioni riportate nel Manuale per l'utente.
• Non sono coperte da garanzia le macchine date a noleggio.
• Le parti elencate di seguito sono considerate come parti di consumo e la loro vita dipende dalla manutenzione regolare; di conseguenza non sono coperte da garanzia lame, cavi di alimentazione, cinghia.

- ATTENZIONE

Entro i termini della presente garanzia Husqvarna Outdoor Products non accetta responsabilità alcuna per difetti dovuti nella loro totalità o in parte, direttamente o indirettamente, all'uso di parti di ricambio o parti accessorie non prodotte o autorizzate da Husqvarna Outdoor Products oppure a modifiche apportate in un modo qualsiasi alla macchina.

EC DICHIARAZIONE DI CONFORMITA'

Il sottoscritto Bengt Ahlund, della ditta Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) dichiara che il tosaerba:

Categoria Rotativo, a benzina, con ruote

è conforme alla Direttiva 2000/14/EC.

Tipo ......A

Versione ......B

Larghezza di taglio ......C

Livello sonoro garantito ....D

Livello sonoro misurato....E

Livello di pressione acustica......F

Vibrazioni al manico ......G

(vedere ultima pagina del manuale per i riferimenti)

Tipo di lama....Rotativa

Identificazione serie......Vedi Etichetta Dati Prodotto

Procedura di valutazione della conformità......ANNEX VI

Ente notificato......Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Altre direttive 98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

normative......EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt/Ahlund Direttore tecnico

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006

Husqvarnă Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006

Husqvarnă Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006
