Marca	SHARP
Modello	LL-T1811W
Categoria	Monitor LCD
Dimensioni schermo	18,1 pollici (46 cm in diagonale)
Tipo di pannello	TFT Super V antiriflesso
Risoluzione massima	SXGA 1280 x 1024 pixel
Numero di colori	16,77 milioni (8 bit)
Luminosità	200 cd/m²
Contrasto	350:1
Angolo di visione orizzontale/verticale	150°/150°
Area di visualizzazione	359 x 287,2 mm
Connettività ingresso video	Analogico (mini D-sub 15 pin), Digitale/Analogico (DVI-I 29 pin)
Hub USB	1 porta upstream, 2 porte downstream (USB 1.1)
Gestione energetica	VESA DPMS / DVI DMPM
Consumo elettrico massimo	44 W (3,2 W in standby)
Alimentazione	AC 100-240V, 50/60 Hz (alimentatore NL-A03E incluso)
Peso (senza alimentatore)	Circa 10,1 kg
Inclinazione	Verso l'alto 30°, verso il basso 5°
Rotazione	90° sinistra/destra
Temperatura di utilizzo	5 - 35°C
Fissaggio VESA	Sì (100 x 100 mm)
Manutenzione	Scollegare prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare solventi.
Ricambi / Riparabilità	Lampada di retroilluminazione sostituibile da un tecnico autorizzato. Non aprire l'alimentatore.
Certificazioni	TCO'99, ENERGY STAR, FCC classe B, CE

Domande frequenti - LL-T1811W SHARP

Come regolare la luminosità della retroilluminazione?

Senza che il menu OSD sia visualizzato, premere i pulsanti freccia su o freccia giù per far apparire la barra di luminosità BRIGHT. Regolare con gli stessi pulsanti. La barra scompare automaticamente dopo 5 secondi di inattività.

Come collegare un computer tramite il cavo analogico in dotazione?

Spegnere il monitor e il computer. Collegare il cavo di segnale analogico (mini D-sub 15 pin) al connettore di uscita analogica del computer e al connettore di ingresso analogico del monitor (sotto il coperchio). Stringere le viti. Accendere prima il monitor, poi il computer.

Cosa fare se non appare alcuna immagine e il LED di alimentazione è spento?

Verificare che l'alimentatore e il cavo di alimentazione siano correttamente collegati (vedere pagina 68 del manuale). Assicurarsi che la presa a muro funzioni. Se il problema persiste, contattare un centro assistenza autorizzato Sharp.

Come ripristinare tutte le impostazioni di fabbrica?

Spegnere il computer. Tenere premuti i pulsanti MENU e SELECT mentre si preme il pulsante di alimentazione per riaccendere il monitor. Quando viene visualizzato ALL RESET, le impostazioni tornano ai valori iniziali.

Il monitor supporta la modalità Picture-in-Picture?

No, il LL-T1811W non dispone della funzione Picture-in-Picture. Mostra una sola sorgente alla volta, selezionabile tramite il pulsante INPUT.

Come installare il profilo ICC per una migliore resa cromatica?

Su Windows, inserire il floppy disk utility incluso. Andare su Pannello di controllo > Schermo > Impostazioni > Avanzate > Gestione colore. Aggiungere il profilo ICC dal floppy e impostarlo come predefinito. Regolare poi WHITE BALANCE su STD e COLOR MODE su STD.

Perché ci sono pixel luminosi o morti sullo schermo?

Il monitor utilizza una tecnologia LCD avanzata: il 99,99% dei pixel è funzionante. È normale che lo 0,01% dei pixel rimanenti sia più luminoso o assente. Ciò non costituisce un malfunzionamento.

Posso fissare il monitor su un braccio articolato?

Sì, il monitor è compatibile VESA (100 x 100 mm). Utilizzare un kit per montaggio a parete o un braccio conforme. Attenzione: le viti devono essere di tipo M4, con una lunghezza di 8-10 mm sporgente dalla superficie di fissaggio.

Come pulire lo schermo LCD?

Scollegare prima il monitor. Utilizzare un panno morbido e asciutto (garza per lenti) per rimuovere la polvere. Per le macchie ostinate, inumidire leggermente con un detergente neutro e strizzare bene. Non utilizzare mai alcol, solvente o detergente per vetri.

Cosa significa il messaggio 'OUT OF TIMING'?

Il monitor riceve un segnale con una frequenza non supportata. Consultare la tabella delle frequenze del manuale (pagine 83-84) e impostare il computer su una risoluzione e frequenza di aggiornamento compatibili, ad esempio 1280 x 1024 a 60 Hz.

MANUALE UTENTE LL-T1811W SHARP

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

La presente dichiarazione di conformità è rilasciata sotto la responsabilità esclusiva del fabbricante e si riferisce alle direttive 89/336/CEE e 73/23/CEE, come modificate dalla direttiva 93/68/CEE.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

La presente direttiva si applica ai dispositivi di protezione individuale (DPI) e alle loro parti, come definiti all'articolo 1, e recepisce le direttive 89/336/CEE e 73/23/CEE, come modificate dalla direttiva 93/68/CEE.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Il presente apparecchio è conforme alle direttive 89/336/CEE e 73/23/CEE, come modificate dalla direttiva 93/68/CEE.

Avviso per gli utenti negli USA 88

TCO'99 89

Avviso per gli utenti in Europa 91

Avviso per gli utenti nel Regno Unito 92

Avviso per gli utenti in Australia 92

Suggerimenti e precauzioni per la sicurezza 93

Descrizione del prodotto 94

Collegamento del monitor ed accensione e spegnimento del monitor 96

Collegamento del monitor ad una sorgente di alimentazione elettrica 96

Collegamento del monitor ad un computer (PC ecc.) 97

Collegare un dispositivo USB 98

Accensione 98

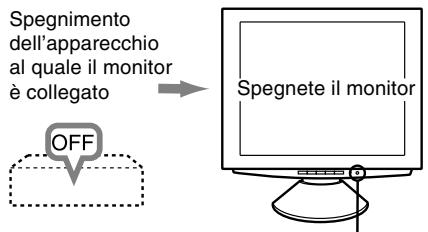

Spegnimento 101

Regolazione della visualizzazione sullo schermo 102

Regolazione della retroilluminazione 102

Reset del menu ADJUSTMENT (REGOLAZIONE) 102

Reset di tutti i valori di regolazione 102

Funzione di blocco delle regolazioni 102

Selezione di una lingua per i messaggi 102

Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) 103

Regolazione automatica dello schermo 103

Regolazione manuale dello schermo 104

Regolazione della visualizzazione sullo schermo (quando si usa un segnale digitale) 107

Regolazione manuale dello schermo 107

Cura e riparazione del monitor 109

Cura del monitor 109

Immagazzinamento 109

Ricerca ed eliminazione di inconvenienti 109

Specifiche 110

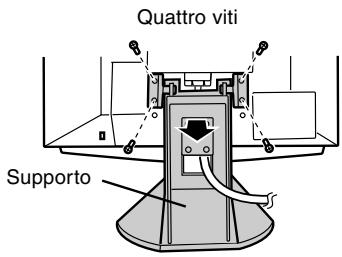

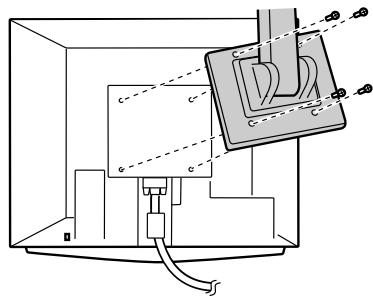

Istruzioni per collegare un braccio compatibile VESA 113

Dichiarazione FCC

AVVERTIMENTO - I regolamenti FCC stabiliscono che qualsiasi cambiamento o modifica, apportati a quest'apparecchio senza l'espressa approvazione del fabbricante, possono invalidare la facoltà dell'utente di mettere in funzione quell'apparecchio.

Nota: Questo apparecchio è stato sottoposto a prova e si è constatato che esso rientra nei limiti stabiliti per un dispositivo digitale di classe B in conformità alla Parte 15 dei regolamenti FCC.

Questi limiti sono calcolati in modo da provvedere ad una protezione ragionevole contro un'interferenza dannosa in un'installazione residenziale. Quest'apparecchiatura genera, utilizza e può irradiare dell'energia a radiofrequenza e, se non installata ed utilizzata in conformità alle istruzioni, può provocare un'interferenza dannosa alle radiocomunicazioni. Tuttavia, non vi è nessuna garanzia che l'interferenza non possa verificarsi in un'installazione particolare. Se quest'apparecchiatura provoca un'interferenza dannosa per la ricezione radiofonica o televisiva, e quest'interferenza si può rilevare spegnendo ed accendendo l'apparecchiatura stessa, si invita l'utente a correggere l'interferenza mediante uno o più provvedimenti tra i seguenti.

• Cambiare l'orientamento dell'antenna ricevente oppure spostarla.
• Aumentare la distanza tra l'apparecchiatura ed il ricevitore.
• Collegare l'apparecchiatura ad una presa di corrente posta su un circuito diverso da quello al quale il ricevitore è collegato.
• Consultare il rivenditore oppure un tecnico radio/TV con esperienza per ricevere un aiuto.

Non usate nulla di diverso dai cavi e dal cordone rete in alternata acclusi, per assicurare la conformità con i regolamenti FCC per apparecchiature di elaborazione dati di classe B.

Dichiarazione di conformità

Monitor LCD a colori SHARP LL-T1811W

Quest'apparecchio è conforme alla parte 15 dei regolamenti FCC. Il funzionamento è sottoposto alle seguenti condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che possa provocare un funzionamento non desiderato.

Parte interessata responsabile: SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430

TEL: 1-800-BE-SHARP

• In qualità di partner ENERGY STAR, SHARP ha accertato che questo prodotto soddisfa le linee guida ENERGY STAR per l'efficienza energetica.

Questo prodotto utilizza una lega per saldatura stagno-piombo e una lampada fluorescente contenente una piccola quantità di mercurio. Lo smaltimento di questo materiale potrebbe essere soggetto a regolamentazioni ambientali. Per informazioni sullo smaltimento o il riciclaggio, contattare le autorità locali o la Electronic Industries Alliance: www.eiae.org

Congratulazioni!

Lei ha appena acquistato un prodotto riconosciuto e APPROVATO con marchio TCO'99! Scegliendo questo prodotto, Lei ha acquistato uno strumento di uso professionale e ha contribuito a diminuire la presenza nell'ambiente di sostanze nocive, favorendo lo sviluppo di prodotti elettronici più rispettosi dell'ambiente.

Perché un computer con marchio ambientale?

In molti paesi, i marchi ambientali sono diventati uno strumento efficace per incoraggiare i produttori ad adattare i propri prodotti e servizi alle principali norme di rispetto ambientale. Il problema principale, per quanto riguarda i computer e altre apparecchiature elettroniche, consiste nell'uso di sostanze tossiche all'interno del prodotto e durante la produzione e, non essendo ancora possibile riciclare in modo soddisfacente tali apparecchiature, la maggior parte di queste sostanze potenzialmente dannose, prima o poi, verrà immessa nel ciclo naturale.

Esistono tuttavia altre caratteristiche dei computer da non sottovalutare, come ad esempio i livelli di consumo energetico; importanti sia dal punto di vista dell'ambiente di lavoro (interno) che dal punto di vista della natura (esterno). La possibilità di un maggior risparmio energetico è di importanza vitale se consideriamo che tutti i metodi per la generazione di elettricità hanno effetti negativi sull'ambiente (ad es. emissioni capaci di alterare i livelli di acidità e le caratteristiche climatiche, scorie radioattive ecc.). Se pensiamo inoltre al fatto che spesso le apparecchiature elettroniche presenti negli uffici rimangono accese ventiquattro ore su ventiquattro, dobbiamo per forza considerarle ad alto consumo energetico.

Qual è il significato del marchio?

Il marchio indica la conformità del prodotto ai requisiti del progetto TCO'99, che precede l'attribuzione di un marchio internazionale e ambientale ai personal computer. Il progetto di attribuzione del marchio è frutto della collaborazione tra la Confederazione svedese dei lavoratori professionisti (TCO, The Swedish Confederation of Professional Employees), la Società svedese per la conservazione della natura (Svenska Naturskyddsföreningen) e il Comitato nazionale svedese per l'amministrazione dell'energia (Statens Energimyndighet).

Per ottenere il riconoscimento del marchio occorre soddisfare vari requisiti riguardanti diversi settori: ambientale, ergonomico, frequenza di utilizzo, campo delle emissioni elettriche ed elettromagnetiche e resistenza alle fiamme.

I requisiti ambientali impongono restrizioni sulla presenza e l'uso di metalli pesanti, di sostanze ignifughe al bromo e cloruro e di solventi clorurati CFC (freon). I processi produttivi devono prevedere il riciclaggio del prodotto e il costruttore ha l'obbligo di seguire e applicare una politica ambientale specifica in tutti i paesi di esportazione della propria politica operativa.

I requisiti di risparmio energetico prevedono inoltre una funzione di riduzione del consumo a uno o due livelli che viene attivata durante un periodo di inattività del computer e/o del monitor. Il tempo per la riattivazione delle funzioni non deve disturbare l'attività dell'utente.

Per ottenere il riconoscimento del marchio, infine, i prodotti devono attenersi a rigide norme di protezione ambientale relative alla riduzione di campi elettrici e magnetici, all'applicazione delle teorie ergonomiche fisiche e della vista, nonché a quelle per l'alta frequenza d'uso.

Di seguito viene riportato un breve riassunto di alcuni requisiti di rispetto ambientale, ai quali il prodotto deve conformarsi. Il documento completo delle norme cui fare riferimento è ordinabile a:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

È possibile inoltre ricevere via Internet le informazioni relative ai prodotti approvati e dotati di marchio

TCO'99 scrivendo all'indirizzo: http://www.tco-info.com/

Requisiti ambientali

Additivi ignifughi

Gli additivi ignifughi sono presenti nelle schede a circuito stampato, nei cavi, nei rivestimenti e negli alloggiamenti. Il loro scopo consiste nel prevenire o almeno ritardare la propagazione delle fiamme. Fino al 30% dei materiali plastici di cui sono formati i rivestimenti e gli alloggiamenti del computer è costituito da additivi ignifughi. La maggior parte degli additivi contiene bromo e cloro, altre sostanze chimicamente collegate a un altro gruppo di sostanze altamente tossiche e nocive per l'ambiente: i PCB (policlorodifenili). Sia gli additivi ignifughi contenenti bromo e cloro, sia quelli contenenti PCB, sono all'origine di molti effetti dannosi per la salute, inclusi danni al sistema riproduttivo degli uccelli e dei mammiferi che si cibano di pesce, a causa dei processi bioaccumulativi*. Inoltre, sono state trovate tracce di tali additivi anche nel sangue umano, e i ricercatori temono che ciò possa causare disturbi allo sviluppo del feto nel ventre materno. Il progetto TCO'99 contiene un'importante norma che stabilisce che i componenti di materie plastiche di peso superiore a 25 grammi non devono contenere additivi ignifughi con sostanze organiche vietate quali bromo e cloro. Sono ammessi additivi ignifughi esclusivamente nelle schede a circuito stampato in quanto non si conoscono ancora valide soluzioni alternative.

Cadmio**

Il cadmio è presente nelle batterie ricaricabili e negli strati di generazione del colore presenti nei monitor di certi computer. Il cadmio provoca danni al sistema nervoso ed è tossico se consumato ad alte dosi. Il progetto TCO'99 contiene un'importante norma che stabilisce che le batterie, gli strati di generazione del colore presenti nei monitor e i componenti elettrici o elettronici non devono contenere cadmio.

Mercurio**

Il mercurio è talvolta presente nelle batterie, nei relè e nei commutatori. Questa sostanza danneggia il sistema nervoso ed è tossica se presente in alte dosi. Il progetto TCO'99 prevede un'importante norma che stabilisce che le batterie non devono contenere mercurio. Inoltre viene richiesto di non fare uso di mercurio in nessun componente elettrico o elettronico dell'unità alla quale verrà applicato il marchio. Esiste tuttavia un'eccezione: il mercurio, al momento, è consentito nel sistema di retroilluminazione dei monitor a pannello piatto in quanto il mercato non offre ancora valide alternative. Non appena verrà trovata una valida alternativa priva di mercurio, si provvederà ad eliminare questa eccezione dalle norme TCO.

CFC (freon)

Il progetto TCO'99 include un'importante norma che vieta l'uso di sostanze CFC e HCFC nella produzione e nell'assemblaggio del prodotto. I CFC (freon) vengono talvolta utilizzati per il lavaggio delle schede a circuito stampato in quanto sono in grado di eliminare l'ozono, ma provocano contemporaneamente danni alla fascia di ozono della stratosfera causando un aumento dell'incidenza dei raggi ultravioletti sulla terra con seguente aumento dei rischi di tumore per la pelle (melanoma maligno).

Piombo **

Il piombo si trovava nei tubi catodici di trasporto immagini, nei display dei monitor, nelle saldature e nei condensatori elettrici. Il piombo provoca danni al sistema nervoso e in alte dosi causa intossicazione da piombo. Il progetto TCO'99 prevede ancora l'uso del piombo in quanto non è stato tuttora sviluppato alcun valido sostituto.

• Sono sostanze bioaccumulative, cioè sostanze che vengono accumulate all'interno dell'organismo degli esseri viventi.

Il piombo, il cadmio e il mercurio sono metalli pesanti bioaccumulativi.

Avviso per gli utenti in Europa

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Avviso per gli utenti nel Regno Unito

PER CLIENTI NEL REGNO UNITO IMPORTANTE

I conduttori in questo cavo di collegamento alla rete sono colorati conformemente al seguente codice:

VERDE E GIALLO : Terra

BLU : Neutro

MARRONE : Sotto tensione

Dato che i colori dei conduttori nel cavo rete di quest'apparecchiatura potrebbero non corrispondere ai contrassegni colorati che identificano i terminali nella vostra spina, procedete come segue. Il conduttore che è colorato in VERDE E GIALLO deve essere collegato al terminale nella spina, che è contrassegnato con la lettera E oppure con la terra di sicurezza oppure colorato in verde oppure in verde e giallo.

Il conduttore che è colorato in BLU deve essere collegato al terminale che è contrassegnato con la lettera N oppure colorato in nero.

Il conduttore che è colorato in MARRONE deve essere collegato al terminale che è contrassegnato con la lettera L oppure colorato in rosso.

Assicuratevi che il vostro apparecchio sia collegato correttamente. Se avete dei dubbi, consultate un elettricista qualificato.

AVVERTIMENTO: QUEST'APPARECCHIATURA DEVE ESSERE MESSA A TERRA.

Avviso per gli utenti in Australia

Richieste di informazioni riguardanti il servizio assistenza clienti

Per il servizio di assistenza tecnica, qualora se ne presentasse la necessità, per favore mettetevi in contatto con il vostro rivenditore oppure con la Sharp Corporation of Australia sull'1 300 13 50 22 per farvi indirizzare al Centro del Servizio Tecnico Assistenza Clienti autorizzato più vicino a voi.

Suggerimenti e precauzioni per la sicurezza

• In certe condizioni di visualizzazione si possono notare dei piccoli punti oppure delle piccole macchie. Questo è normale per i monitor a cristalli liquidi e non è un difetto di funzionamento. Il pannello LCD è stato prodotto con una tecnologia altamente elaborata. I pixel che funzionano correttamente costituiscono il 99.99% del numero totale di pixel. Tuttavia vi preghiamo di avere comprensione per il fatto che lo 0.01% dei pixel oppure meno potrebbero mancare oppure essere più luminosi del solito.
• Non lasciate che lo schermo visualizzi inutilmente per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo.
• La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consigliamo l'uso di un computer in grado di emettere dei segnali video di alta qualità. Non strofinate e non battete mai il monitor con oggetti duri.
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a questo prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta alla legge. Il monitor ed i loro accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

Non utilizzare il monitor in luoghi nei quali la ventilazione è scarsa, vi è molta polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio. - Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto come graffette o spilli penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione. - Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare. - Non utilizzare il monitor in luoghi nei quali esso possa essere esposto alla luce solare diretta, trovarsi vicino ad apparecchi di riscaldamento oppure in qualsiasi altro luogo nel quale un'alta temperatura è probabile, in quanto ciò può dare luogo ad un'eccessiva generazione di calore ed allo scoppio di un incendio.

Il cavo di alimentazione rete

• Non danneggiate il cavo di alimentazione rete, non mettete degli oggetti pesanti su di esso, non tiratelo e non piegatelo eccessivamente. Non aggiungete inoltre dei cavi di prolunga. Danni al cavo possono dare luogo ad incendi o folgorazioni.
• Usate solo l'adattatore AC fornito con il monitor. Usando un adattatore per corrente alternata diverso da quello fornito, si può provocare un incendio.
• Inserite il cavo di alimentazione rete direttamente nella presa di corrente alternata. L'aggiunta di un cavo di prolunga può dare luogo ad un incendio, derivante da surriscaldamento.

Lista di controllo del monitor e degli accessori

• Per favore controllate che la confezione contenga i seguenti articoli.

Monitor LCD (1) - Adattatore AC (per corrente alternata) (1) (nome del modello: NL-A03E) Cavo USB (1) (nome del modello: F134-33) - Dischetto dei programmi di utilità (per Windows/Macintosh) (1) - Manuale operativo (1)

Note

• Il cavo segnali digitali (DVI-D24 pin - DVI-D24 pin) va acquistato separatamente. (nome del modello: NL-C01E)
• Il cavo segnali analogico (DVI-I29 pin - D-sub 15 pin) va acquistato separatamente. (nome del modello: NL-C02E)
• Vi si suggerisce di conservare il cartone per il caso in cui risulti necessario trasportare il monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riproducetelo senza averne il permesso.

Uso dell'adattatore AC

Non usate l'adattatore AC per apparecchi diversi da quelli specificati. - Scollegate l'adattatore AC dalla presa di corrente se non lo usate per un lungo periodo di tempo. Non collocate nessun oggetto sull'adattatore AC. Non usate l'adattatore AC all'esterno. - Non tentate di riparare l'adattatore AC se è rotto oppure se presenta difetti di funzionamento. Affidate il servizio tecnico al rappresentante del servizio clienti. Non tentate di aprire l'adattatore AC. Non usate dell'acqua oppure un panno bagnato per pulire l'adattatore AC.

Presentazione del manuale

• In questo opuscolo si farà riferimento a Microsoft Windows 2000 come [Windows2000], a Microsoft Windows Millennium come [WindowsMe], a Microsoft Windows 98 come [Windows98], a Microsoft Windows 95 come [Windows95], ed a Microsoft Windows Versione 3.1 come [Windows3.1]. Quando non occorre fare una distinzione tra programmi, si userà il termine [Windows].
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.
• Macintosh è un marchio registrato della Apple Computer, Inc.

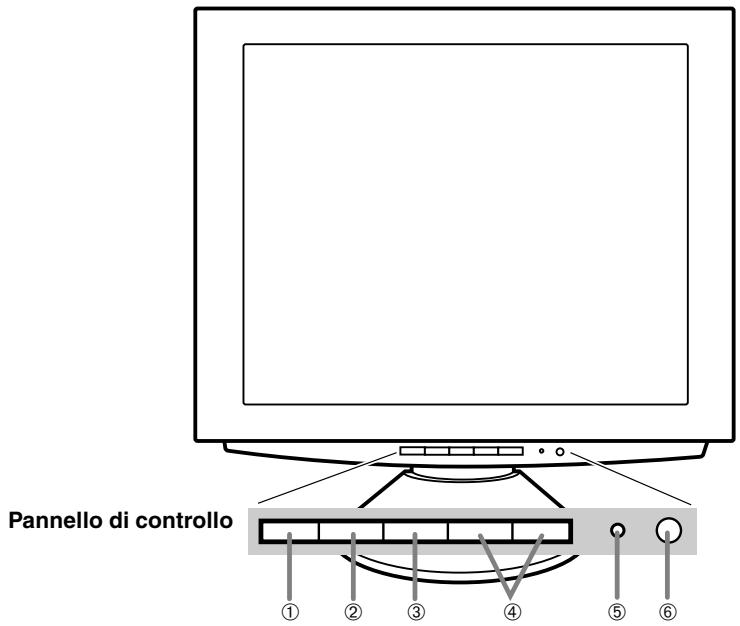

Vista frontale

1. Tasto INPUT
2. Tasto MENU
3. Tasto SELECT
4. LED di alimentazione
5. Tasto di alimentazione

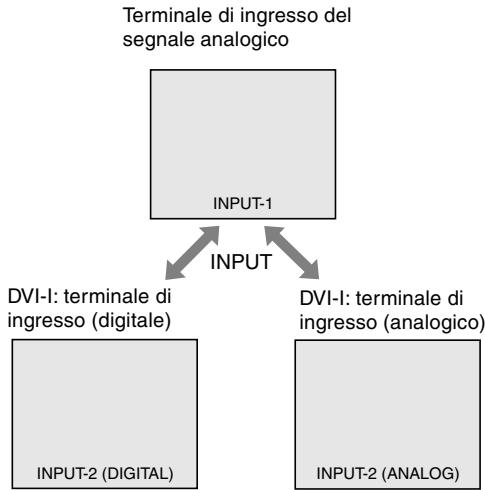

Per commutare tra i terminali di ingresso del segnale. (Terminale di ingresso del segnale analogico ↔ DVI-I: terminale di ingresso)

Questo tasto si usa per visualizzare, selezionare e chiudere il menu OSD.

Questo tasto si usa per selezionare delle opzioni di menu, quando il menu OSD è visualizzato.

Quando il menu On Screen Display (OSD) è visualizzato:

questi tasti si usano per aumentare o ridurre il valore dell'opzione selezionata.

Quando il menu OSD non è visualizzato:

questi tasti si usano per regolare la luminosità della retroilluminazione.

Questo LED è illuminato in verde durante l'uso ed in arancione nel modo risparmio energetico.

Premendo questo tasto si accende l'alimentazione. (Dopo aver acceso l'alimentazione, potrà trascorrere un breve tempo prima che lo schermo visualizzi.)

Premete il tasto ancora una volta, per spegnere l'alimentazione.

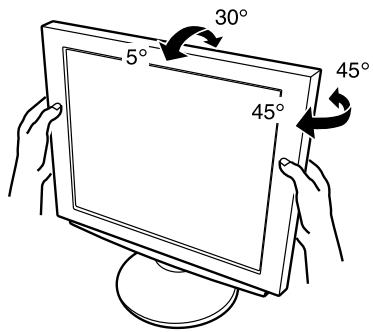

Regolazione dell'angolo del monitor

Tenendo delicatamente da entrambi i lati del monitor, regolatelo su un angolo visivo adatto.

ATTENZIONE!

• La pressione con le mani sul pannello LCD può produrre dei danni.

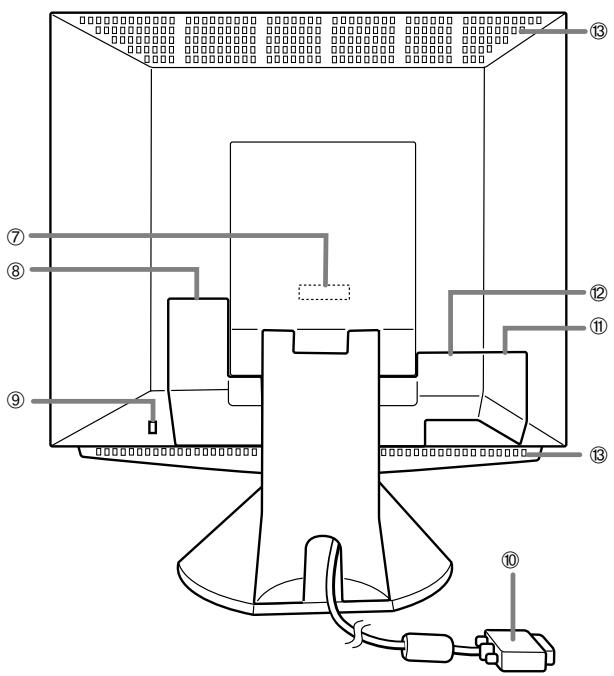

Vista posteriore

1. Terminale di ingresso del segnale analogico
2. Terminale di alimentazione
3. Ancoraggio di sicurezza
4. Cavo del segnale analogico 11. Porta USB 12. DVI-I: terminale di ingresso

13. Fori per la ventilazione

Rimuovete la copertura per vedere il terminale di ingresso del segnale analogico. Al momento di lasciare la fabbrica il cavo di collegamento del segnale analogico è collegato.

Rimuovete la copertura per vedere il terminale di alimentazione. Qui si collega l'adattatore AC (corrente alternata).

Collegando una serratura di sicurezza (acquistata separatamente) al foro di ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato.

Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.

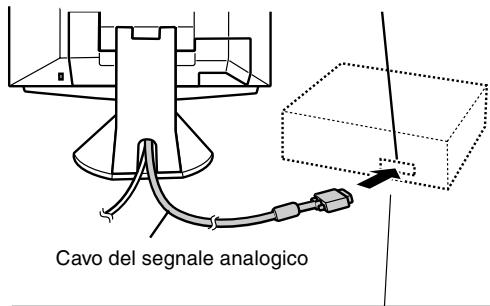

Collega al terminale di uscita analogica RGB del computer.

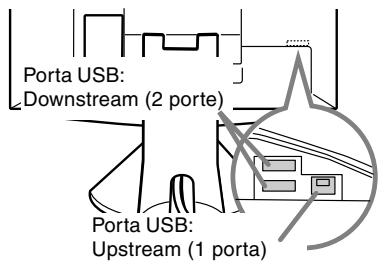

Rimuovete la copertura per vedere la porta USB (upstream: 1 porta, downstream: 2 porte).

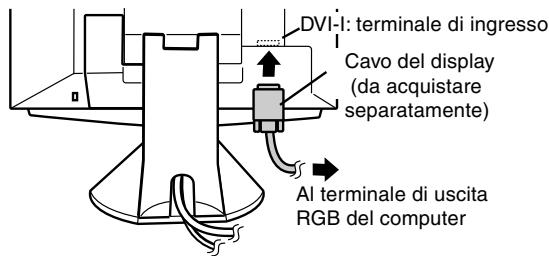

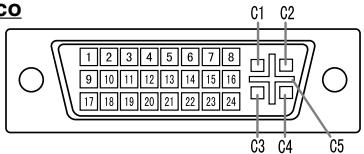

Rimuovete la copertura per vedere il terminale di ingresso del segnale digitale / analogico (DVI-I 29 pin). Qui si possono collegare il terminale di uscita RGB digitale oppure il terminale di uscita RGB analogico del computer.

Per un ingresso segnale digitale: esso può essere collegato ad un computer con un terminale di uscita DVI compatibile (DVI-D 24 pin oppure DVI-I 29 pin) e che ha l'energia per fornire l'uscita SXGA. A seconda del computer da collegare, una visualizzazione corretta può essere possibile oppure no.

Per poter collegare, occorre un cavo, che va acquistato separatamente. Per collegare ad un terminale di uscita RGB digitale: cavo segnali digitale (nome del modello: NL-C01E)

Per collegare ad un terminale di uscita RGB analogico: cavo segnali analogico (nome del modello: NL-C02E)

Nota: non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

Collegamento del monitor ed accensione e spegnimento del monitor

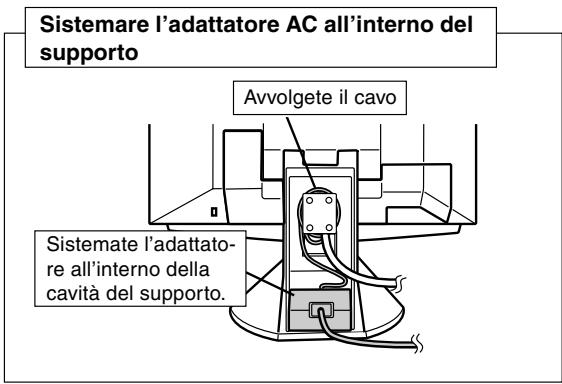

Collegamento del monitor ad una sorgente di alimentazione elettrica

Usate solo l'adattatore AC fornito.

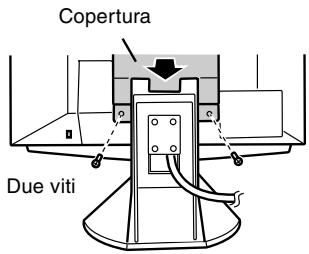

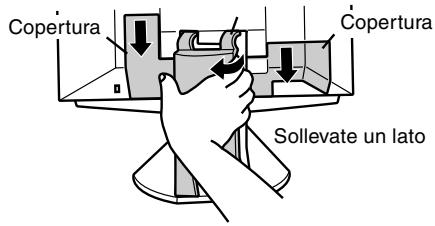

Nota:

• Non curvate eccessivamente il cavo e non aggiungete delle prolunghe, in quanto ciò può dar luogo a difetti di funzionamento.

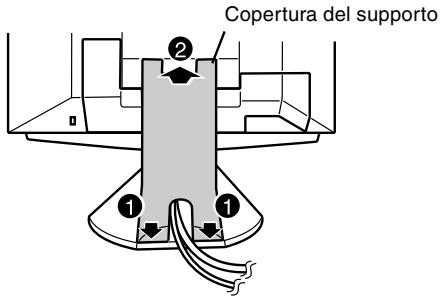

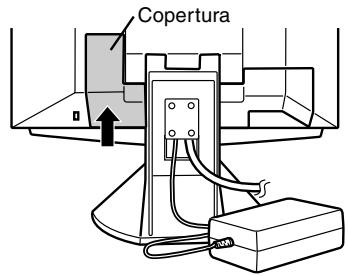

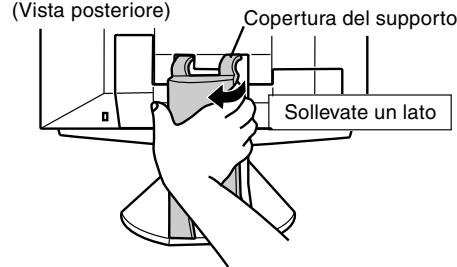

• Rimuovete la copertura del supporto.

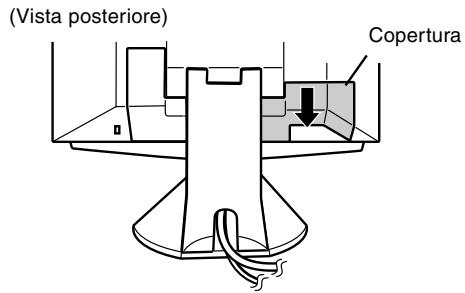

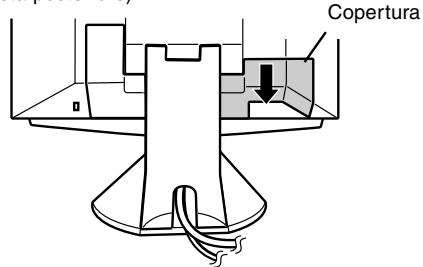

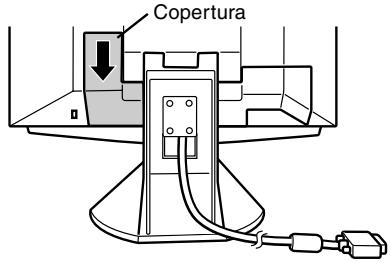

1. Rimuovete la copertura.

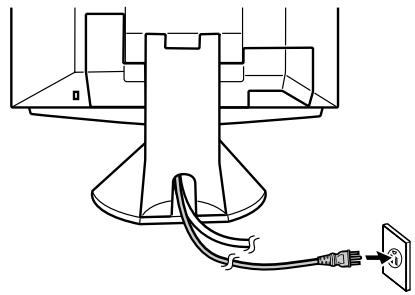

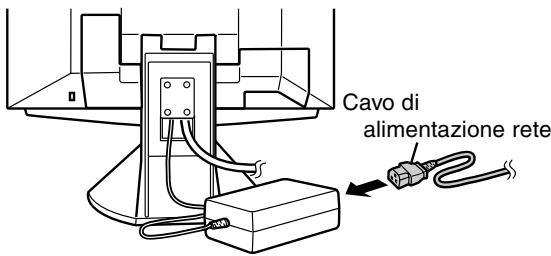

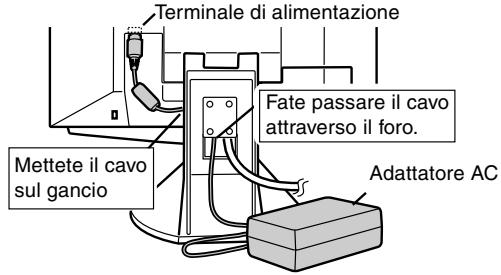

1. Collegate l'adattatore AC al terminale di alimentazione del monitor.

1. Rimettete al posto la copertura.

1. Collegate il cavo di alimentazione rete all'adattatore AC.

1. Rimettete al posto la copertura del supporto.

1. Inserite la spina dell'alimentazione nella presa di corrente AC.

Collegamento del monitor ed accensione e spegnimento del monitor

Collegamento del monitor ad un computer (PC ecc.)

Collegate usando il cavo segnali analogico di questo dispositivo

Collegate il cavo segnali analogico di questo dispositivo al computer (PC ecc.).

Quando eseguite i collegamenti, assicuratevi che sia il monitor che il computer siano spenti.

Fate attenzione a non piegare eccessivamente il cavo oppure nell'aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.

Inserite saldamente il terminale di uscita analogica RGB (D sub mini a 15 pin in 3 file) e quindi serrate le viti da entrambi i lati.

Se eseguite il collegamento ad un D sub a 15 pin in 2 file per un Apple Power Macintosh, collegate un adattatore di conversione Macintosh (da acquistare separatamente) al cavo del segnale analogico.

Adattatore di conversione Macintosh

Cavo del segnale analogico

Dopo aver collegato l'adattatore, serrate le viti su ciascuno dei due lati per fissarlo.

Nota

Se eseguite il collegamento alla serie Sun Ultra, potrebbe essere necessario un adattatore di conversione (da acquistare separatamente).

Collegatelo usando un cavo per display (da acquistare separatamente).

• Utilizzando un cavo per display (da acquistare separatamente), esso si collega al terminale di uscita RGB digitale oppure al terminale di uscita RGB analogico del computer (PC ecc.).
• Per collegare ad un terminale di uscita RGB digitale: cavo segnali digitale (nome del modello: NL-C01E).
• Per collegare ad un terminale di uscita RGB analogico: cavo segnali analogico (nome del modello: NL-C02E).
• Per un ingresso segnale digitale: esso può essere collegato ad un computer con un terminale di uscita DVI compatibile (DVI-D24 pin oppure DVI-I29 pin) e che ha la capacità di fornire l'uscita SXGA. A seconda del computer da collegare, una visualizzazione corretta potrebbe essere possibile oppure no.
• Fate attenzione a non piegare eccessivamente il cavo oppure ad aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.

1. Rimuovete la copertura.

(Vista posteriore)

2. Collegate il cavo del display (da acquistare separatamente) al terminale di ingresso DVI-I.

3. Rimettete a posto la copertura.

Collegare un dispositivo USB.

Questo monitor si può usare con hub che adottano lo standard USB (Rev. 1.1).

Downstream (2 porte)

Dispositivi USB come tastiera e mouse si possono collegare qui. Si possono fornire fino a 100mA di alimentazione per porta. Dispositivi che richiedono più di 100mA non si possono collegare.

Upstream (1 porta)

Si possono collegare computer compatibili USB e hub autoalimentati. (Non si possono collegare hub alimentati dal bus.)

Note:

• Se occorre un cavo USB, per favore usate quello accluso.
• Prima di eseguire il collegamento, assicuratevi che la forma del connettore del cavo USB sia corretta.
• Per informazioni sulla funzione USB (come il setup) per favore fate riferimento al manuale operativo del computer da collegare.
• Certi computer, sistemi operativi ed altri dispositivi potrebbero non essere in grado di venire attivati. Per accertare la compatibilità USB di un dato dispositivo, per favore contattate il produttore del dispositivo stesso.

1. Rimuovete la copertura.

2. Collegate il cavo USB.

3. Rimettete al posto la copertura.

Accensione

1. Premete il tasto di alimentazione del monitor.
2. Accendete il computer. Il LED di alimentazione si illuminerà in verde, lo schermo visualizzerà un'immagine.

Commutare tra i terminali di ingresso

Utilizzate il pulsante INPUT per commutare tra i terminali di ingresso del segnale.

Note: (quando si usa un segnale analogico)

• Se state usando il monitor per la prima volta, oppure dopo aver modificato le impostazioni del sistema durante l'uso, eseguite una regolazione automatica dello schermo (p. 103).
• Quando collegate un notebook, se lo schermo del computer del notebook è impostato in modo da visualizzare contemporaneamente, lo schermo MS-DOS potrebbe non essere in grado di visualizzare correttamente. In quel caso modificate le impostazioni in modo che solo il monitor visualizzi.

Collegamento del monitor e accensione e spegnimento del monitor

Installazione delle informazioni per il setup e del profilo ICC (Windows)

A seconda del computer oppure del sistema operativo cui si sta usando, potrebbe essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In quel caso, seguite i passi indicati per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo del computer, e leggete quello.)

Il profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata risoluzione del colore.

• Windows98, WindowsMe e Windows2000 utilizzano tutti il profilo ICC.
• Quando si installano le informazioni del setup di Windows98, WindowsMe e Windows2000 (descritte nel seguito), anche il profilo ICC viene installato. Se desiderate installare solo il programma ICC, per favore fate riferimento a Installazione del profilo ICC a pagina 100.
• Quando usate il profilo ICC, per favore impostate [WHITE BALANCE] su [STD] e [COLOR MODE] su [STD].

Per Windows95

Installazione delle informazioni per il setup del monitor in Windows95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have disk], confermate che [Copy manufacturer's files from] è [A:] quando fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK], e chiudete la finestra.
9. Rimuovete il Disco delle Utilità dal drive A.

Per Windows 98

Installazione delle informazioni di setup del monitor in Windows 98, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2.
6. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Fate clic su [Next].
7. Fate clic su [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from: ] e [A:], e fate clic su [OK].
9. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish].
10. Controllate che il monitor visualizzi, quindi fate clic su [Apply]. 11. Fate clic su [OK], e chiudete la finestra.
11. Rimuovete il Disco delle Utilità dal drive A.

Collegamento del monitor ed accensione e spegnimento del monitor

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. Fate clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fate clic su [Next].
7. Spuntate [Display a list of the known drivers for this device so that I can choose a specific driver] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next].
10. Fate clic su [Next], verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish]. Se appare [The Digital Signature Not Found], fate clic su [Yes]. 11. Fate clic su [Close]. 12. Fate clic su [OK], e chiudete la finestra. 13. Rimuovete il Disco delle Utilità dal drive A.

Per Windows Me

Installazione delle informazioni di setup del monitor in Windows Me, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] sia [A:], e fate clic su [OK].
5. Selezionate i dettagli del monitor alla lista, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
6. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
7. Viene visualizzato un elenco di tutti i driver in una posizione specifica, così puoi selezionare il driver desiderato. Fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have Disk], confermate che [Copy manufacturer's files from:] sia [A:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Next], [Next] e [Finish].
10. Controllate che i dettagli del monitor siano visualizzati, quindi fate clic su [Apply].
11. Fate clic su [OK] e chiudete la finestra.
12. Rimuovete il Disco delle Utilità dal drive A.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.)

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add] e selezionate [3 1/2 Floppy [A:]] come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK] e chiudete la finestra.
10. Rimuovete il Disco delle Utilità dal drive A.
11. Quando usate il profilo ICC, per favore impostate [WHITE BALANCE] su [STD] e [COLOR MODE] su [STD].

Collegamento del monitor ed accensione e spegnimento del monitor

Informazioni sul profilo ColorSync (MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione del colore della Apple Corporation ed è una funzione che consente di realizzare la risoluzione del colore, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Note:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• Quando usate il profilo ColorSync, per favore impostate [WHITE BALANCE] su [STD] e [COLOR MODE] su [STD].

Impostazione del profilo ColorSync

Nota:

• È necessario un drive per dischetti floppy. È inoltre necessario avere PC Exchange oppure File Exchange installato nel vostro sistema.
• A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo del vostro computer, invece di leggere questo.
• Inserite il Disco delle Utilità (fornito) nell'unità per dischetti floppy del computer.
• Copiate il profilo da usare dalla cartella Mac nel Disco delle Utilità alla cartella del profilo ColorSync, che si trova nella cartella del sistema.
• Utilizzando ColorSync sul Pannello di controllo, selezionate il profilo da usare.

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor. Il LED di alimentazione si spegnerà. Se il monitor non verrà usato per lungo tempo, assicuratevi di averlo scollegato dalla presa di corrente alternata.

Premete il tasto di alimentazione.

Regolazione della visualizzazione sullo schermo

Per il segnale analogico

1. Prima di tutto eseguite una regolazione automatica. (p. 103)
2. Eseguite la regolazione manuale, se necessario. (p. 104)

Per il segnale digitale

Di solito si può utilizzare il monitor per regolarlo. Se necessario, eseguite la regolazione manuale. (p. 107)

Nota

Tutte le regolazioni verranno conservate anche dopo che si è spenta l'alimentazione.

Regolazione della retroilluminazione

La luminosità della retroilluminazione si può regolare. Eseguite i comandi sul monitor affinché il menu On Screen Display (OSD) sia visualizzato. Se il menu OSD è visualizzato, premete il tasto MENU (può darsi che occorra farlo più volte) e cominciate quando il menu OSD è scomparso.

1. Senza che il menu OSD sia visualizzato, premete il tasto oppure il tasto. Sul fondo dello schermo apparirà la barra BRIGHT (luminosità).

BRIGHT

31

1. Eseguite la regolazione, premendo il tasto (più scuro) oppure il tasto (più chiaro).

La barra BRIGHT scomparirà automaticamente circa 5 secondi dopo l'ultimo dato.

Reset del menu ADJUSTMENT (REGOLAZIONE)

I valori di regolazione del menu ADJUSTMENT (REGOLAZIONE) del tempo del segnale analogico, possono essere riportati al loro valore originale di fabbrica.

1. Accendete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto SELECT simultaneamente. Quando sullo schermo appare [RESET] il reset è completo.

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni si sono riportati ai loro valori originali di fabbrica in un dato.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto SELECT simultaneamente, e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Quando sullo schermo appare [ALL RESET] il reset è completo.

Note

• Mentre ALL RESET è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare dei valori, se il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà a qualsiasi tentativo di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere il tasto, fino a quando il messaggio appare sullo schermo.

Quando il menu è sbloccato: sullo schermo apparirà [ADJUSTMENT LOCKED] ed il bloccaggio verrà attivato.

Quando il menu è bloccato: sullo schermo apparirà [ADJUSTMENT UNLOCKED] ed il bloccaggio verrà disattivato.

Nota

• Quando il blocco è attenuato, tutti i tasti, ad eccezione del tasto di alimentazione, sono disabilitati.

Selezione di una lingua per i messaggi

I messaggi visualizzati sullo schermo ed il contenuto del menu OSD si possono impostare sulle seguenti lingue.

Olandese, inglese, francese, tedesco, spagnolo, italiano, svedese.

1. Spegnete il monitor.
2. Premendo i pulsanti e simultaneamente, premete il tasto di alimentazione (cioè accendete l'alimentazione). Il menu di selezione della lingua (LANGUAGE) verrà visualizzato sullo schermo.
3. Usate il tasto SELECT per scegliere una lingua.
4. Premete il tasto MENU. L'impostazione è completa. Da quel momento in poi i messaggi ed i menu di regolazione verranno visualizzati nella lingua scelta.

Nota:

Il menu di selezione della lingua scompare circa 30 secondi dopo che l'ultimo lavoro è stato fatto.

Regolazione della visualizzazione sullo schermo

(quando si usa un segnale analogico)

Regolazione automatica dello schermo

Le opzioni nel menu ADJUSTMENT (REGOLAZIONE) si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS, V-POS).

Nota:

• Quando impostate il monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.
• Prima di tutto visualizzate un'immagine che rende l'intero schermo molto luminoso. Se state usando Windows, potete utilizzare il monoscopio sul Disco delle Utilità allegato (colonna destra).
• Premete il tasto MENU. Il menu ADJUSTMENT verrà visualizzato.

1. Premete il tasto. Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completa.)
2. Premete il tasto MENU 4 volte per far scomparire il menu OSD.

Note:

• Nella maggioranza dei casi la regolazione automatica è sufficiente.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali (p. 104) dopo aver eseguito la regolazione automatica.
• Quando occorre un'ulteriore regolazione fine.
• Quando i segnali video di input del computer sono Composite Sync oppure Sync On Green. (Le regolazioni automatiche potrebbero non essere possibili.)
• Quando [OUT OF ADJUST] viene visualizzato. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare il monoscopio oppure tentate di visualizzare un'immagine che rende lo schermo molto luminoso).

Aperture del monoscopio (per Windows)

Se usate Windows, potete utilizzare il monoscopio (per Windows) sul Disco delle Utilità accluso. Questa spiegazione è per Windows 95/98/Me/2000, e parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Aprite [My Computer] e selezionate [31/2 Floppy [A:]]. Se state usando Windows 3.1, aprite [File Manager] e selezionate drive A.
3. Fate un doppio clic su [Adj_uty.exe], per eseguire il Programma di regolazione. Il monoscopio apparirà.

Schermata di regolazione

Note:

• Dopo aver completato le regolazioni, premete il tasto [Esc] del computer, per uscire dal Programma di regolazione.
• Se l'unità per dischetti floppy del vostro computer non è "A", per favore leggete le istruzioni che seguono, sostituendo l'unità per dischetti floppy che state usando in luogo di "A".
• Se il modo di visualizzazione del vostro computer è impostato su 65K colori, potrete vedere i valori differenti del colore in alcuni tracciati del colore oppure la Scala dei grigi può apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico)

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito.

1. Visualizzate un'immagine che rende l'intero schermo molto luminoso. Se usate Windows, potete aprire ed utilizzare il monoscopio sul Disco delle Utilità accluso. (p. 103)
2. Premete il tasto MENU.

Il menu ADJUSTMENT (REGOLAZIONE) verrà visualizzato.

A questo punto le opzioni rilevanti del menu si possono regolare.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → Il menu OSD scompare)

Note:

Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo comando. - Questa spiegazione si basa sull'uso del monoscopio (per Windows) per eseguire le regolazioni.

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione di menu viene regolata automaticamente.

Note:

• Premete il tasto ▷ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto SELECT
• Per passare al menu successivo: Tasto MENU

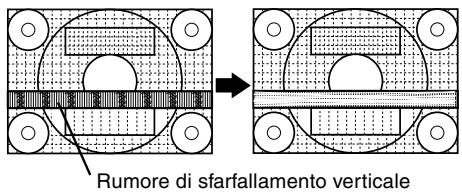

CLOCK

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento verticale. (tasti ◁

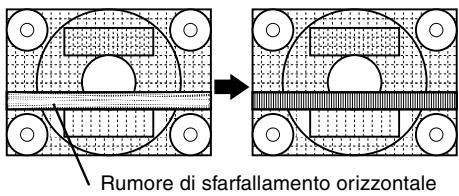

PHASE (FASE)

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento orizzontale. (tasti ◁

Nota:

• La regolazione della FASE (PHASE) si dovrebbe eseguire solo dopo che si è impostato correttamente il CLOCK.

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare l'immagine sullo schermo all'interno dei bordi dello schermo, regolate i valori sinistra-destra (H-POS) (posizione orizzontale) e i valori su-giù (V-POS) (posizione verticale). (tasti )

Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico)

Menu GAIN CONTROL (CONTROLLO DEL GUADAGNO)

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione del menu viene regolata automaticamente, utilizzando la funzione Auto Gain Control*.

Note:

• Premete il tasto per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto SELECT
• Per passare al menu successivo: Tasto MENU
• Auto Gain Control function (funzione controllo automatico del guadagno)
• Il Controllo automatico del guadagno regola il contrasto e il livello del nero sulla base del colore più luminoso dell'immagine visualizzata. Se non si utilizza il monoscopio, è necessario avere un'area di 5 mm x 5 mm di bianco visualizzata, in caso contrario le regolazioni potrebbero non essere possibili. (In questi casi verrà visualizzato [OUT OF ADJUST] e i valori dell'impostazione rimarranno invariati.)
• Se il segnale proveniente dal computer è un segnale sinc composito oppure sinc su verde, risulta impossibile eseguire la regolazione automatica. Per favore eseguite invece la regolazione manuale.

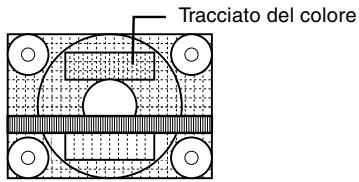

La luminosità totale dello schermo si può regolare osservando il tracciato del colore (tasti ◁ ▷).

CONTRAST (CONTRASTO)

Mentre state osservando il tracciato del colore, si possono eseguire le regolazioni in modo che tutte le gradazioni appaiano (tasti ◁ ▷).

Menu WHITE BALANCE (BILANCIAMENTO DEL BIANCO)

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Usate i tasti ◁ ▷ per selezionare [COOL], [-], [STD], [-], [WARM] oppure [USER].
• Selezionando USER si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto SELECT per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Per passare al menu successivo: tasto MENU

COOL (freddo): tonalità del colore più tendente al blu rispetto allo standard

Tonalità del colore leggermente più tendente al blu rispetto allo standard

STD: impostazione standard della tonalità di colore

Tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM (caldo): tonalità di colore più tendente al rosso rispetto allo standard

USER (UTENTE)

R-CONTRAST... <tasto per blu - verde

tasto per rosso G-CONTRAST . tasto per porpora tasto per verde B-CONTRAST...tasto per giallo tasto per blu

Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico)

Menu MODE SELECT

Note:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.
• Per selezionare un'opzione di menu: Tasto SELECT
• Quando la regolazione è stata completata: Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del display dell'OSD si può spostare verso sinistra e verso destra. (tasti

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del display dell'OSD si può spostare in su ed in giù. (tasti

INPUT (modulo Input)

Il modo input si può impostare. (tasti

VESA: Modalità VESA

MAC: Modalità Power Macintosh

400 LINES (grado di risoluzione)

Potete specificare la risoluzione orizzontale di uno schermo a 400 righe, quando usate del testo US text, ecc. (tasti ◀ ▶)

640: Modo 640 X 400 pixel

720: Modo 720 X 400 pixel (testo US ecc.)

Nota:

• Dato che l'input della risoluzione in casi diversi dalle 400 righe è eseguito automaticamente, non vi è l'esigenza di impostarlo.

EXPAND (espansione dello schermo)

Per modalità di display minori di 1280 X 1024 pixel, il display può essere espanso, se lo si desidera. (tasti

▶)

OFF: Espansione off

ON1: Utilizzato il rapporto di formato fisso, l'intero schermo è ingrandito.

ON2: l'intero schermo è ingrandito.

Nota:

• Se non si può ottenere una risoluzione di 1280 x 1024 pixel anche dopo aver tentato l'espansione, il perimetro dello schermo verrà visualizzato in nero. (Questo non è un difetto del funzionamento.)

SCALING (livello della Scala)

Se [EXPAND] è impostato su [ON1] oppure [ON2], la definizione dell'immagine si può regolare. (tasti \triangleleft

Nota:

• Se [EXPAND] è impostato su [OFF], [SCALING] non si può regolare.

Se è impostato su [STD], lo schema di colore originale del monitor LCD verrà visualizzato. Se è impostato su [sRGB], i colori saranno corretti in funzione dell'immagine del computer. (tasti \triangleleft

Nota:

• Per impostare [COLOR MODE] su [sRGB], impostate [WHITE BALANCE] su [STD].

Regolazione della visualizzazione sullo schermo

(quando si usa un segnale digitale)

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito.

1. Visualizzate un'immagine che rende l'intero schermo molto luminoso. Se usate Windows, potete aprire ed utilizzare il monoscopio sul Disco delle Utilità accluso. (p. 103)
2. Premete il tasto MENU. Il menu WHITE BALANCE verrà visualizzato.

A questo punto si possono regolare le opzioni di menu rilevanti.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (WHITE BALANCE → MODE SELECT → Il menu OSD scompare)

Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo comando. - Questa spiegazione si basa sull'uso del monoscopio (per Windows) per eseguire le regolazioni.

Menu WHITE BALANCE

(BILANCIAMENTO DEL BIANCO)

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Usate i tasti per selezionare [COOL], [-], [STD], [-], [WARM] oppure [USER].
• Selezionando USER si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Per passare al menu successivo: Tasto MENU

COOL (freddo): tonalità del colore più tendente al blu rispetto allo standard

Tonalità del colore leggermente più tendente al blu rispetto allo standard

STD: Impostazione standard della tonalità di colore

Tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM (caldo) . . . tonalità di colore più tendente al rosso rispetto allo standard

USER (UTENTE)

R-CONTRAST... tasto per blu - verde

tasto per rosso G-CONTRAST... tasto per porpora, tasto per verde B-CONTRAST... tasto per giallo, tasto per blu

Regolazione della visualizzazione sullo schermo (quando si usa un segnale digitale)

Menu MODE SELECT

Se è impostato su [STD], lo schema di colore originale del monitor LCD verrà visualizzato. Se è impostato su [sRGB], i colori saranno corretti in funzione dell'immagine del computer. (tasti ◀

Nota:

• Per impostare [COLOR MODE] su [sRGB], impostate [WHITE BALANCE] su [STD].

Note:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.
• Per selezionare un'opzione di menu: Tasto SELECT
• Quando la regolazione è stata completata: Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del display dell'OSD si può spostare verso sinistra e verso destra. (tasti ◀

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del display dell'OSD si può spostare in su ed in giù. (tasti ◀ ▶)

EXPAND (espansione dello schermo)

Per modalità di display minori di 1280 X 1024 pixel, il display può essere espanso, se lo si desidera. (tasti ◀ ▶)

)

OFF: Expansion (espansione) off

ON1: Utilizzato il rapporto di formato fisso, l'intero schermo è ingrandito.

ON2: l'intero schermo è ingrandito.

Nota:

• Se non si può ottenere una risoluzione di 1280 X 1024 pixel anche dopo aver tentato l'espansione, il perimetro dello schermo verrà visualizzato in nero. (Questo non è un difetto del funzionamento.)

SCALING (livello della Scala)

Se [EXPAND] è impostato su [ON1] oppure [ON2], la definizione dell'immagine si può regolare. (tasti ◀ ▶)

Nota:

• Se [EXPAND] è impostato su [OFF], [SCALING] non si può regolare.

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina alla presa di corrente alternata.

Sezione carrozzeria e pannello di controllo

Usate un panno morbido ed asciutto per portare via lo sporco dalla carrozzeria e dal pannello di controllo.

Se sono molto sporchi, applicate del detersivo neutro su un panno morbido inumidito, strizzatelo bene, e portate via lo sporco, detergendo.

Sezione pannello LCD

Usate un panno morbido ed asciutto per portare via lo sporco e la polvere dalla superficie del pannello LCD. (È adatto un panno morbido come la garza oppure quello che si usa per pulire le lenti.)

ATTENZIONE!

Non usate mai dei solventi, della benzina, dell'alcol, del detersivo per vetri, ecc. in quanto ciò può dare luogo a cambiamenti di colore o di forma. - Non graffiate mai il monitor con qualcosa di duro e non esercitate mai una forte pressione, in quanto ciò può lasciare dei segni o dare luogo a difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicuratevi di aver scollegato la spina di rete alla presa di corrente alternata.

ATTENZIONE!

Non lasciate il monitor a contatto con gomma o plastica per periodi di tempo prolungati in quanto ciò può dare luogo a cambiamenti del colore o della forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di funzionamento, per favore controllate i punti seguenti, prima di portarlo a riparare.

Se, dopo quello, esso continua a non funzionare, per favore mettetevi in contatto con il negozio dove avete acquistato il monitor oppure con il più vicino centro autorizzato del Servizio Tecnico Assistenza Clienti della Sharp.

I tubi fluorescenti del monitor hanno una durata di vita utile limitata.

• Se lo schermo diventa più scuro, sfarfalla costantemente oppure non si accende, potrebbe essere necessario sostituire l'unità tubo fluorescente. Per favore informatevi presso il negozio dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi. (Non tentate mai di eseguire la sostituzione da voi.)
• Nel periodo iniziale del loro uso, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento. (Questo non è un difetto del funzionamento.) Se ciò dovesse verificarsi, controllate, spegnendo prima di tutto l'alimentazione e quando riaccendete.

Nel monitor non appare nessun'immagine (il LED dell'alimentazione non è acceso)

L'adattatore AC ed il cavo di alimentazione rete sono collegati correttamente? (p. 96)

Nel monitor non appare nessun'immagine (il LED dell'alimentazione è acceso)

Il computer è collegato correttamente? (p. 97)

• Il computer è acceso?

Il terminale di ingresso del segnale è commutato su quello corretto? (p. 98)

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p. 111)
• Il computer si trovava nel modo risparmio energetico? I tasti di controllo non funzionano

Il blocco delle regolazioni è attivo? (p. 102) Viene visualizzata solo l'immagine VGA

• L'impostazione della sincronizzazione del display in Windows corrisponde alle specifiche del monitor? Fate riferimento alle temporizzazioni dei segnali del monitor (p. 111) ed impostate le temporizzazioni appropriate.

L'immagine appare distorta

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p. 111)
• Se state usando il segnale analogico, eseguite la regolazione automatica. (p. 103)
• Se potete variare la frequenza sul computer che usate, variate i valori ad una frequenza inferiore.

Specifiche del prodotto

Display LCD

18.1 pollici (46 cm misurati diagonalmente)

Modulo TFT LCD Super-V ed anti abbagliamento a bassa riflessione

Risoluzione (max.)

SXGA 1280 X 1024 pixel

Colori visualizzabili (max.)

16.77 milioni di colori (8 bit)

Luminosità (max.)

200cd/m²

Dimensione dei pixel

0,2805(H) x 0,2805(V) mm

Rapporto del contrasto

350:1

Angolo di visibilità

Sinistra - destra 150° ; alto - basso 150°

Dimensioni di visualizzazione dello schermo

Orizzontale 359 mm X Verticale 287,2 mm

Segnale video

Analogico: RGB analogico (0.7Vp-p) [75Ω]

Digitale: DVI standard basato su 1.0

Segnale di sincronismo

Sincronismo separato (livello TTL: +/)-, sincronismo

su verde, sincronismo composito (livello TTL: +/-)

Compensazione dell'espansione

Filtraggio digitale (ingrandimento del display per

correggere VGA/SVGA/XGA)

[1:1, espansione (rapporto di formato fisso),

espansione (superficie totale dello schermo)]

Plug & Play

Gestione dell'energia

VESA : basata su DPMS

DVI: basata su DMPM

Terminale del segnale di ingresso

Digitale / Analogico: 29 pin DVI-I

Funzione hub USB

(hub alimentato dal bus basato sullo standard USB

Rev 1.1)

Inclinazione dello schermo

Verso l'alto 0° - 30° ; verso il basso 0° - 5°

Rotazione dello schermo

90° da sinistra a destra

Alimentazione

AC100-240V, 50/60Hz (usate l'adattatore AC

speciale, tipo NL-A03E della Sharp Corporation.)

Temperatura dell'ambiente operativo

5-35°C

Potenza assorbita

Massima 44W (3.2W in modulo risparmi

energetico)(usate l'adattatore AC speciale)

Dimensioni (L x P x A)

443 mm X 218 mm x 465mm

Peso (escluso l'adattatore AC)

Circa 10.1 kg

Area del display siftanto, circa 7.8kg

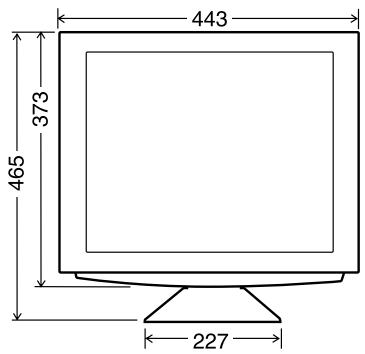

Dimensioni (Unità: mm)

Lunghezza del cavo segnali analogico: circa 2,0 m* Lunghezza del cavo USB accluso: circa 1,8 m

*Lunghezza dal terminale d'ingresso del segnale analogico

Adattatore speciale AC

circa 2.0 m

Circa L 120 mm x P 60 mm x A 35 mm

Cavo segnali digitale (NL-C01E): circa 2,0 m

Cavo segnali analogico (NL-C02E): circa 2,0 m

Sincronizzazioni rilevanti del segnale (analogico)

Modalità di visualizzazione		Sincronismo orizzontale (kHz)	Sincronismo verticale (Hz)	Frequenza punti (MHz)
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
		43.3kHz	85Hz	36.0MHz
	640x400	37.9kHz	85Hz	31.5MHz
	720x400	37.9kHz	85Hz	35.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
		53.7kHz	85Hz	56.25MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
		68.7kHz	85Hz	94.5MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
Testo US	720x400	31.5kHz	70Hz	28.3MHz
Serie Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz
	1152x870	68.7kHz	75Hz	100.0MHz
Serie Sun Ultra	1024x768	48.3kHz	60Hz	64.13MHz
		53.6kHz	66Hz	70.4MHz
		56.6kHz	70Hz	74.25MHz
	1152x900	61.8kHz	66Hz	94.88MHz
		71.8kHz	76.2Hz	108.23MHz
	1280x1024	71.7kHz	67.2Hz	117.01MHz
		81.1kHz	76Hz	134.99MHz

• Tutti sono conformi solo al non interlacciamento.
• Le frequenze per le serie Power Macintosh e Sun Ultra sono valori di riferimento. Per collegare, potrebbe essere necessario un adattatore (da acquistare separatamente).
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Sincronizzazioni rilevanti del segnale (digitale)

Modalità di visualizzazione		Sincronismo orizzontale (kHz)	Sincronismo verticale (Hz)	Frequenza puniti (MHz)
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
Testo US	720x400	31.5kHz	70Hz	28.3MHz

• Tutti sono conformi solo al non interlacciamento.
• A questo terminale è possibile collegare un computer con un terminale di uscita conforme a DVI (DVI-D24 pin oppure DVI-I29 pin) e con capacità uscita SXGA. A seconda del tipo di computer da collegare il display può non funzionare correttamente. Per collegare occorre acquistare un cavo segnali digitali (nome del modello: NL-C01E) separatamente.
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

(Connettore Mini D-sub a 15 pin)

I pin del connettore di ingresso del segnale analogico

N°	Funzione
1	Segnale video rosso in ingresso
2	Segnale video verde in ingresso
3	Segnale video blu in ingresso
4	GND (massa)
5	GND (massa)
6	GND (massa) per il segnale video rosso
7	GND (massa) per il segnale video verde
8	GND (massa) per il segnale video blu
9	DDC/VCC
10	GND (massa)
11	N.C.
12	Dati DDC
13	Per l'input del segnale di sincronismo orizzontale
14	Per l'input del segnale di sincronismo verticale
15	clock DDC

I pin del connettore di ingresso del segnale digitale/analogico C1 02

(Connettore DVI-I con 29 pin)

N°	Funzione	N°	Funzione
1	Dati TMDS 2-	16	Rilevamento Hot plug
2	Dati TMDS 2+	17	Dati TMDS 0-
3	Dati TMDS schermo 2/4	18	Dati TMDS 0+
4	N.C.	19	Dati TMDS schermo 0/5
5	N.C.	20	N.C.
6	Clock DDC	21	N.C.
7	Dati DDC	22	Clock TMDS schermo
8	Segnale analogico sincronizzato verticalmente	23	Clock TMDS +
9	Dati TMDS 1-	24	Clock TMDS -
10	Dati TMDS 1+	C1	Segnale analogico rossodell'immagine
11	Dati TMDS schermo 1/3	C2	Segnale analogico verdidel'immagine
12	N.C.	C3	Segnale analogico bldell'immagine
13	N.C.	C4	Segnale analogiosincronizzato orizzontalmente
14	+5V	C5	GND (massa) analogica
15	GND (massa)

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul PC. Esso trasferisce delle informazioni, come il grado di risoluzione, tra il monitor ed il PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC1 e DDC2B.

Gestione dell'energia

Il monitor è basato sulle norme VESA DPMS 1 e DVI DMPM 2.

Per attivare la funzione della gestione dell'energia del monitor, sia la scheda video che il computer devono essere conformi alle norme VESA DPMS e DVI DMPM.

Modo DPMS	Schermo	Potenza assorbita	Sinc. orizzon-tale	Sync. verticale
ON	Attivo	44W	Si	Si
STANDBY	Non attivo	3,2W	No	Si
SUSPEND			Si	No
OFF			No	No

Modo DMPM	Schermo	Potenza assorbita
ON	Attivo	44W
OFF	Non attivo	3,2W

Istruzioni per collegare un braccio compatibile VESA

È possibile collegare al monitor un braccio oppure un supporto basati sullo standard VESA (acquistati separatamente).

L'acquisto del braccio oppure del supporto è a discrezione del cliente.

Bracci o supporti che si possono utilizzare

I collegamenti devono soddisfare le seguenti condizioni.

- Compatibilità con lo standard VESA - Presentare un intervallo di almeno 100 mm x 100 mm tra i fori delle viti sulla sezione da collegare - Avere una struttura che renda improbabile una caduta oppure una rottura dopo il collegamento al monitor.

Come collegare il braccio oppure il supporto

ATTENZIONE!

Fate attenzione per evitare tagli alle vostre dita oppure che esse rimangano impigliate.

Nota:

• Non piegate il cavo segnali oppure il cavo dell'adattatore AC e non appoggiate dei pesi su di essi. Facendolo potreste provocare dei danni.
• Nel seguire queste istruzioni, per favore fate riferimento anche alle istruzioni per l'installazione nel manuale operativo accluso al braccio oppure al supporto.
• Stendete un panno morbido su una superficie orizzontale adatta.
• Facendo attenzione a non danneggiare il monitor, appoggiate il monitor sul lato del suo display.

1. Rimuovete la copertura del supporto e le coperture a sinistra ed a destra.

(Vista posteriore) Copertura del supporto

1. Rimuovete le due viti e rimuovete la copertura.

1. Rimuovete le quattro viti e rimuovete il supporto dal monitor.

1. Attaccate il braccio al monitor con le quattro viti.

Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 8 mm ~ 10 mm sporgenti alla superficie da collegare.

Usando qualsiasi altro tipo di viti si può dare luogo alla caduta del monitor oppure a danni alla parte interna del monitor.

8 10mm

Viti usate per attaccare il braccio Braccio

Parte del monitor alla quale il braccio è collegato

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.
