LL-T1811W - Monitor SHARP - Manual de uso y guía de instrucciones gratis

Marca	SHARP
Modelo	LL-T1811W
Categoría	Monitor LCD
Tamaño de pantalla	18,1 pulgadas (46 cm en diagonal)
Tipo de panel	TFT Super V antirreflejo
Resolución máxima	SXGA 1280 x 1024 píxeles
Número de colores	16,77 millones (8 bits)
Luminosidad	200 cd/m²
Contraste	350:1
Ángulo de visión horizontal/vertical	150°/150°
Superficie de visualización	359 x 287,2 mm
Conector de entrada de vídeo	Analógica (mini D-sub 15 pines), Digital/Analógica (DVI-I 29 pines)
Concentrador USB	1 puerto ascendente, 2 puertos descendentes (USB 1.1)
Gestión de energía	VESA DPMS / DVI DMPM
Consumo eléctrico máximo	44 W (3,2 W en espera)
Alimentación	CA 100-240V, 50/60 Hz (adaptador de corriente NL-A03E incluido)
Peso (sin adaptador)	Aproximadamente 10,1 kg
Inclinación	Hacia arriba 30°, hacia abajo 5°
Rotación	90° izquierda/derecha
Temperatura de uso	5 - 35°C
Fijación VESA	Sí (100 x 100 mm)
Mantenimiento	Desconectar antes de limpiar. Usar un paño suave y seco. No usar disolventes.
Piezas de repuesto / Reparabilidad	Lámpara de retroiluminación reemplazable por un técnico autorizado. No abrir el adaptador de corriente.
Certificaciones	TCO'99, ENERGY STAR, FCC clase B, CE

Preguntas frecuentes - LL-T1811W SHARP

¿Cómo ajustar el brillo de la retroiluminación?

Sin que el menú OSD esté mostrado, presione los botones flecha arriba o flecha abajo para que aparezca la barra de brillo BRIGHT. Ajuste con los mismos botones. La barra desaparece automáticamente después de 5 segundos de inactividad.

¿Cómo conectar un ordenador mediante el cable analógico incluido?

Apague el monitor y el ordenador. Conecte el cable de señal analógica (mini D-sub 15 pines) al conector de salida analógica del ordenador y al conector de entrada analógica del monitor (debajo de la tapa). Apriete los tornillos. Encienda primero el monitor, luego el ordenador.

¿Qué hacer si no aparece ninguna imagen y el LED de alimentación está apagado?

Verifique que el adaptador de corriente y el cable de alimentación estén correctamente conectados (consulte la página 68 del manual). Asegúrese de que el enchufe de pared funcione. Si el problema persiste, contacte a un servicio autorizado de Sharp.

¿Cómo restablecer todos los ajustes de fábrica?

Apague el ordenador. Mantenga presionados los botones MENU y SELECT mientras presiona el botón de encendido para encender el monitor. Cuando aparezca ALL RESET, los ajustes vuelven a los valores iniciales.

¿El monitor admite el modo Picture-in-Picture?

No, el LL-T1811W no tiene función Picture-in-Picture. Muestra una sola fuente a la vez, seleccionable mediante el botón INPUT.

¿Cómo instalar el perfil ICC para una mejor reproducción del color?

En Windows, inserte el disco de utilidades incluido. Vaya a Panel de control > Pantalla > Configuración > Avanzado > Administración de color. Agregue el perfil ICC desde el disco y establézcalo como predeterminado. Luego ajuste WHITE BALANCE a STD y COLOR MODE a STD.

¿Por qué hay píxeles brillantes o muertos en la pantalla?

El monitor utiliza tecnología LCD avanzada: el 99,99 % de los píxeles son operativos. Es normal que el 0,01 % de los píxeles restantes sean más brillantes o estén ausentes. Esto no constituye un mal funcionamiento.

¿Puedo fijar el monitor en un brazo articulado?

Sí, el monitor es compatible con VESA (100 x 100 mm). Use un kit de montaje en pared o un brazo compatible. Atención: los tornillos deben ser de tipo M4, con una longitud de 8 a 10 mm que sobresalga de la superficie de fijación.

¿Cómo limpiar la pantalla LCD?

Desconecte primero el monitor. Use un paño suave y seco (gasa para lentes) para quitar el polvo. Para las manchas difíciles, humedezca ligeramente con un detergente neutro y escúrralo bien. Nunca use alcohol, disolvente o limpiador de vidrios.

¿Qué significa el mensaje 'OUT OF TIMING'?

El monitor recibe una señal con una frecuencia no compatible. Consulte la tabla de frecuencias del manual (páginas 83-84) y ajuste el ordenador a una resolución y frecuencia de actualización compatibles, por ejemplo, 1280 x 1024 a 60 Hz.

MANUAL DE USUARIO LL-T1811W SHARP

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Nota para usuarios en EE.UU. 116

TCO'99 117

Nota para usuarios en Europa 119

Nota para usuarios en el Reino Unido 120

Nota para usuarios en Australia 120

Sugerencias y precauciones de seguridad 121

Descripción del producto 122

Conexión del monitor y encendido/apagado del mismo 124

Conexión del monitor a una toma de corriente 124

Conexión del monitor a un ordenador (PC, etc.) 125

Conexión de un dispositivo USB 126

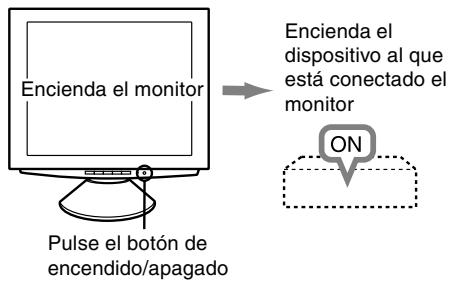

Encendido 126

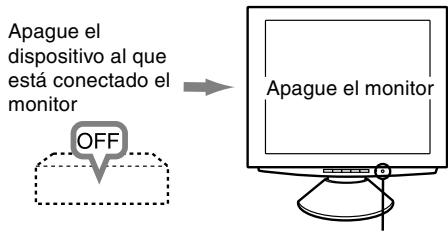

Apagado 129

Ajuste de la pantalla 130

Regulación de la retroiluminación 130

Puesta a cero del menú de AJUSTE (ADJUSTMENT) 130

Reposición de todos los valores de ajuste 130

Función de bloqueo de ajustes 130

Elección del idioma de los mensajes 130

Ajuste de la pantalla (cuando se utiliza una señal analógica) 131

Ajuste automático de la pantalla 131

Ajuste manual de la pantalla 132

Ajuste de la pantalla (cuando se utiliza una señal digital) 135

Ajuste manual de la pantalla 135

Conservación y reparación del monitor 137

Conservación del monitor 137

Almacenamiento 137

Solución de problemas 137

Especificaciones 138

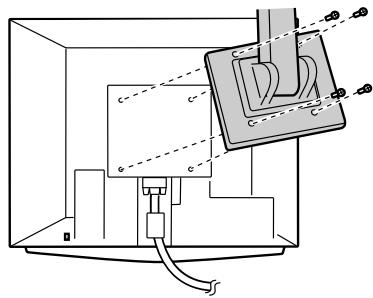

Instrucciones para acoplar un brazo de compatibilidad VESA 141

Certificación FCC

PRECAUCIÓN - Las regulaciones FCC determinan que cualquier cambio o modificación introducida en el presente equipo no autorizada expresamente por la marca puede conducir a la anulación del permiso de uso del mismo.

Nota: Este equipo ha sido comprobado y cumple los valores límite para equipos digitales de la Categoría B conforme a la Sección 15 de las normas FCC.

Estas limitaciones están destinadas a proveer una protección razonable contra interferencias perjudiciales en una instalación doméstica. El equipo genera, emplea y puede irradiar energía de radiofrecuencia y, en caso de instalación y uso no conforme con las instrucciones, puede provocar interferencias en la comunicación por radio. Sin embargo, no hay garantía de que no ocurran interferencias en una instalación particular. Si el presente equipo provocara interferencias en la recepción de radio o televisión que puedan constatarse al encender y apagar el equipo, se recomienda al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas.

• Nueva orientación o ubicación de la antena de recepción.
• Aumento de la distancia entre el equipo y el aparato receptor.
• Conexión del equipo a una toma de corriente de un circuito eléctrico diferente al que está conectado el aparato receptor.
• Solicite la asistencia del concesionario o de un técnico experimentado en radio/TV.

No utilice otros cables y cordones de CA que los adjuntos a fin de garantizar el cumplimiento de las normas FCC para equipos de informática de la Categoría B.

Declaración de conformidad

Monitor a color SHARP LL-T1811W

El presente equipo cumple las condiciones de la Sección 15 de las normas FCC. El servicio está sujeto a las siguientes condiciones:

(1) el presente equipo no debe generar interferencia parásita y (2) el presente equipo debe aceptar cualquier interferencia recibida, inclusive aquella que pueda provocar un funcionamiento deficiente en el sentido de una reducción de la pantalla.

Marca responsable:

• Como empresa asociada a ENERGY STAR, SHARP certifica que el presente producto cumple las directivas de ENERGY STAR sobre el ahorro energético.

El presente producto se sirve de soldador de hilo de estaño y lámpara fluorescente que contiene una pequeña cantidad de mercurio.

El desecho de estos materiales puede estar regulado bajo consideraciones medioambientales.

Para información sobre su desecho o reciclaje, sírvase tomar contacto con su correspondiente negociado local o nacional o con Electronics Industries Alliance: www.eiae.org

¡Enhorabuena!

Acaba de adquirir un producto certificado y homologado conforme a TCO'99. Con el mismo se ha decidido por un producto diseñado para aplicaciones profesionales. Su compra también ha contribuido a reducir las cargas medioambientales al igual que al desarrollo posterior de productos electrónicos de compatibilidad ecológica.

¿Por qué ordenadores con distintivo medioambiental?

En numerosos países, el distintivo medioambiental se ha convertido en un método para animar la adaptación de productos y servicios al entorno ecológico. El problema principal, en la extensión que afecta a ordenadores y otros equipos electrónicos diversos, es que tanto en los productos como en su fabricación se usan substancias de efecto negativo sobre el medio ambiente. Puesto que no es posible reciclar satisfactoriamente la mayoría de los equipos electrónicos, más pronto o más tarde, la mayor parte de estas substancias potencialmente contaminantes entran en la naturaleza. Existen también otras características de un ordenador tales como los niveles de consumo energético que son importantes tanto desde las perspectivas del entorno laboral (interno) y natural (externo). Puesto que todos los métodos para la generación de energía eléctrica ejercen un efecto negativo sobre la naturaleza (p. ej., emisiones ácidas y deteriorantes del clima, desechos radiactivos) es primordial ahorrar energía. Con frecuencia, los equipos electrónicos en oficinas se dejan funcionar ininterrumpidamente lo que, consecuentemente, consume mucha energía.

¿Qué significado tiene el distintivo medioambiental?

Este producto cumple los requisitos de las ordenanzas TCO'99 que se ocupan de los distintivos internacionales y medioambientales para ordenadores personales. Este sistema de distintivos ha sido desarrollado conjuntamente por TCO (Confederación sueca de empleados), Svenska Naturskyddsföreningen (Asociación sueca para la conservación de la naturaleza) y Statens Energimyndighet (Administración estatal sueca de la energía).

Los requisitos para la aprobación comprenden una amplia temática: medio ambiente, ergonomía, realidad, emisión de campos eléctricos y magnéticos, consumo de energía y seguridad eléctrica, así como protección contra incendios.

Los requisitos medioambientales imponen, entre otras, restricciones a la presencia y uso de metales pesados, productos antiinflamantes en base a bromuros y cloruros, CFC (freones) y disolventes clorados. El producto debe estar preparado para su reciclaje y la marca se obliga a mantener una política medioambiental que pueda cumplirse en cada país en el que la marca realice su estrategia empresarial. Los incrementos energéticos incluyen la reivindicación de que el ordenador y/o el monitor pueda reducir en una o varias etapas su consumo energético a un nivel más bajo tras un cierto periodo de inactividad. El intervalo de tiempo requerido para reactivar el ordenador debe ser aceptable para el usuario.

Productos con el distintivo deben cumplir unos estrictos requisitos medioambientales; por ejemplo, en lo que concierne a la reducción de campos eléctricos y magnéticos, ergonomía física y óptica, así como buen grado de utilidad.

A continuación encontrará un breve sumario de los requisitos medioambientales cumplidos por este producto. El documento completo con los criterios medioambientales puede solicitarse a:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

Información actualizada sobre los productos aprobados y homologados por TCO '99 puede también obtenerse vía Internet bajo la dirección: http://www.tco-info.com/

Requisitos medioambientales

Productos antiinflamantes

Los productos antiinflamantes se encuentran en las placas de circuitos impresos, cables, hilos, cajas y carcasas. Su finalidad es la de prevenir o, al menos, retardar la propagación del fuego. Hasta el 30% del plástico de la carcasa de un ordenador puede estar compuesto de substancias antiinflamantes. La mayoría de las mismas contienen bromuros y cloruros, y estos antiinflamantes están químicamente relacionados con un grupo de toxinas medioambientales, PCB. En caso de los procesos bio-acumulativos, se sospecha que tanto los antiinflamantes en cuya composición entran bromuros y cloruros como los productos de PCB son nocivos a la salud, inclusive detención del sistema reproductor en pájaros consumidores de pescado y en mamíferos. En la sangre humana se han encontrado estos antiinflamantes y los investigadores temen que puedan ocurrir anomalías en el desarrollo del feto.

Los requerimientos principales de TCO'99 imponen que componente de plástico de peso superior a 25 gramos no contengan antiinflamantes con bromuro o cloro orgánicamente asociados. A falta de sustitutivo, las substancias antiinflamantes se permiten en las placas de circuitos impresos.

Cadmio**

El cadmio se emplea en acumuladores recargables y en las capas generadoras del color de ciertos monitores para ordenadores. El cadmio afecta negativamente al sistema nervioso y, en dosis elevadas, es tóxico. El requisito relevante de TCO'99 exige que los acumuladores, las capas generatrices del color en las pantallas de monitores y los componentes eléctricos o electrónicos no contengan cadmio.

Mercurio**

El mercurio se encuentra a veces en las pilas, relés y conmutadores. Es nocivo para el sistema nervioso y tóxico en dosis elevadas. El requisito relevante de TCO'99 exige que los acumuladores no contengan mercurio. Igualmente exige que el mercurio no esté presente en ningún componente eléctrico o electrónico relacionado con la unidad homologada. Existe, sin embargo, una excepción. Por el momento, el mercurio se permite en los sistemas de retroiluminación de monitores de panel plano, ya que actualmente no existe una alternativa. TCO aspira a eliminar esta excepción tan pronto se disponga de una alternativa sin mercurio.

CFC (freones)

El requisito relevante de TCO'99 exige que ni en la producción ni en el montaje del producto se usen CFC ni HCFC. Los CFC (freones) se emplean a veces para el lavado de platinas de circuitos impresos. Los CFC disuelven el ozono y, por lo tanto, deterioran la capa de ozono de la estratosfera, provocando con ello la recepción intensificada en la Tierra de rayos ultravioleta con, por ejemplo, incrementado riesgo de cáncer cutáneo (carcinoma o melanoma maligno) como consecuencia.

Plomo**

El plomo puede encontrarse en los tubos de imagen, pantallas de visores, soldadores y capacitadores. El plomo daña el sistema nervioso y, en dosis elevadas, provoca envenenamiento por plomo. El requisito relevante de TCO'99 permite la inclusión de plomo puesto que hasta la actualidad no se ha desarrollado un material que lo reemplace.

• Bio-acumulativo se define como sustancias que se depositan en los organismos vivos.

Plomo, cadmio y mercurio son metales pesados que son bio-acumulativos.

Nota para usuarios en Europa

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

PARA CLIENTES EN EL REINO UNIDO

IMPORTANTE

Los colores de los conductores en este cable de alimentación están definidos conforme al siguiente código:

VERDE Y AMARILLO: Tierra

AZUL: Neutro

MARRÓN: Conductor de corriente

Puesto que los colores de identificación del cable de alimentación de este equipo pueden no corresponder con las señales de color que identifican su enchufe, proceda de la siguiente manera. El conductor que tiene los colores VERDE Y AMARILLO debe conectarse a la clavija del enchufe identificada con la letra E o por el signo de seguridad de tierra o de color verde o verde y amarillo.

El conductor de color AZUL debe conectarse a la clavija identificada con la letra N o de color negro. El conductor de color MARRÓN debe conectarse a la clavija identificada con la letra L o de color rojo. Cerciórese de que su equipo está correctamente conectado; consulte con un electricista calificado si tuviera alguna duda.

ADVERTENCIA: EL PRESENTE EQUIPO DEBE CONECTARSE A TIERRA

Nota para usuarios en Australia

Consultas sobre el servicio

Sírvase consultar con su proveedor para todo lo relacionado con el servicio técnico o contacte con Sharp Corporation of Australia, tel. [phone], para información sobre el centro de asistencia técnica Sharp autorizado más cercano a su localidad.

Sugerencias y precauciones de seguridad

• Bajo determinadas circunstancias puede encontrar diminutas manchas o puntos. Esto es normal en el caso de monitores de cristal líquido y no se trata de una anomalía.
• El panel LCD ha sido fabricado con la tecnología más sofisticada y avanzada. Los píxeles que operan correctamente incluyen el 99,99% del total de píxeles. No obstante, debe saber que el 0,01% o menos de los píxeles puede fallar o ser un poco más brillante de lo normal.
• No deje el monitor funcionando con una imagen fija durante intervalos prolongados de tiempo, ya que ello puede provocar que permanezcan imágenes sombra.
• Si la luminosidad se ajusta al nivel mínimo, puede resultar difícil ver el contenido de la pantalla.
• La calidad de la señal transmitida por el ordenador puede afectar la calidad de la pantalla. Le recomendamos que utilice un ordenador capaz de transmitir señales de video de alta calidad.
• No frote ni golpee jamás el monitor con objetos duros. Sharp Corporation no asume responsabilidad alguna por las faltas cometidas durante el uso por parte del usuario o de terceros, ni por cualquier otra anomalía o daños a este producto que pudieran resultar durante su utilización, excepto en los casos en los que la obligación de indemnizar está legalmente reconocida.
• El presente monitor y sus accesorios pueden actualizarse sin previo aviso.

Ubicación

• No coloque el monitor en lugares mal ventilados, polvorientos o con un alto grado de humedad, o donde el monitor pueda entrar en contacto con aceite o vapor, ya que ello podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua u otros líquidos. Asegúrese de que no caigan en el monitor objetos tales como clips o alfileres, ya que ello podría provocar un incendio o una descarga eléctrica.
• No coloque el monitor sobre objetos inestables o en lugares inseguros. No permita que el monitor quede sometido a intensas sacudidas o vibraciones. La caída o vuelco del monitor podría provocar la avería del propio monitor.
• No coloque el monitor en lugares en los que quede expuesto directamente a los rayos solares, ni cerca de equipos de calefacción o cualquier otro lugar donde se pueda alcanzar altas temperaturas, ya que ello podría provocar un calentamiento excesivo y provocar un incendio.

El cable de alimentación

• No deteriore el cable de alimentación ni coloque objetos pesados sobre él, ni lo estire o doble excesivamente. No utilice tampoco cables de prolongación. Si el cable de alimentación se daña, podría provocar un incendio o una descarga eléctrica.
• Utilice únicamente el adaptador de CA suministrado con el monitor. El uso de un adaptador de CA distinto del suministrado podría provocar un incendio.
• Enchufe la clavija directamente en la toma de corriente alterna. El uso de un cable de prolongación puede provocar un incendio como resultado de un calentamiento excesivo.

Lista de comprobación del monitor y sus accesorios

• Compruebe que el paquete incluye los siguientes componentes:

Monitor LCD (1) Adaptador de CA (1)

(nombre del modelo: NL-A03E)

• Cable USB (1)

(nombre del modelo: F134-33) - Disquete de utilidades (para Windows/Macintosh) (1) - Manual de uso (1)

Notas:

• El cable de señal digital (DVI-D24 vías - DVI-D24 vías) debe comprarse por separado. (nombre del modelo: NL-C01E)
• El cable de señal analógica (DVI-I29 vías - D-sub 15 vías) debe comprarse por separado. (nombre del modelo: NL-C02E)
• Guarde la caja de cartón por si necesita transportar el monitor. Sharp Corporation es titular de los derechos de autor del programa del Disquete de utilidades. No lo reproduzca sin previa autorización.

Uso del adaptador de CA

• No utilice el adaptador de CA en ningún otro equipo que no sea el asignado.
• Desenchufe el adaptador de CA si no lo va a utilizar durante un largo periodo de tiempo.
• No coloque objetos sobre el adaptador de CA.
• No utilice el adaptador de CA en una toma al aire libre.
• No intente arreglar el adaptador de CA si se rompe o si no funciona correctamente. Deje que sea el personal de asistencia técnica el que se encargue de cualquier reparación.
• No intente abrir el adaptador de CA.
• No utilice ni agua ni paños mojados para limpiar el adaptador de CA.

Contenido del manual

• En este manual nos referimos a Microsoft Windows 2000 como [Windows2000], a Microsoft Windows Millennium como [WindowsMe], a Microsoft Windows 98 como [Windows98], a Microsoft Windows 95 como [Windows95] y a Microsoft Windows Versión 3.1 como [Windows3.1]. Cuando no haya necesidad de hacer distinción entre los diferentes programas, se utiliza el término [Windows].
• Microsoft y Windows son marcas registradas de Microsoft Corporation.
• Macintosh es una marca registrada de Apple Computer, Inc.

Vista delantera

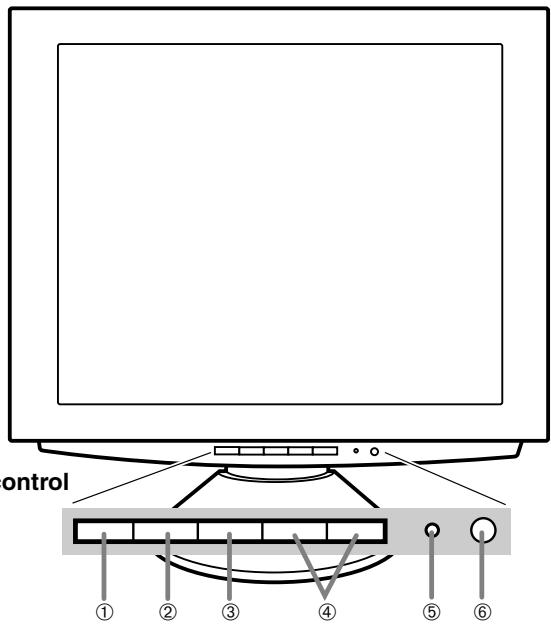

1. Botón INPUT
2. Botón MENU
3. Botón SELECT
4. botones

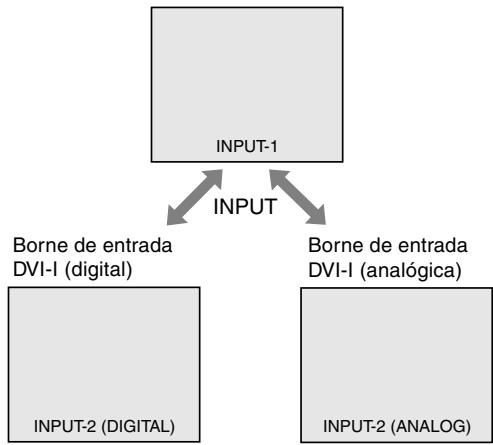

Para alternar entre los bornes de entrada de la señal. (Borne de entrada de señal analógica borne de entrada DVI-I)

Este botón se usa para ampliar, seleccionar y cerrar el menú OSD.

Este botón se usa para seleccionar opciones de menú cuando se visualiza el menú OSD.

Cuando el menú en pantalla (OSD) se vea en la pantalla:

Estos botones se utilizan para incrementar o reducir el valor de la opción seleccionada.

Cuando el menú OSD no se vea en la pantalla:

Estos botones se utilizan para regular la luminosidad de la retroiluminación.

Este indicador LED se ilumina de color verde cuando el monitor se encuentra en uso y naranja cuando se encuentra en el modo de ahorro de energía.

1. Botón de encendido/apagado. Si pulsa este botón se enciende el monitor. (Tras encenderlo, la pantalla puede tardar un poco en activarse).

Pulse de nuevo el botón para apagar el monitor.

Ajuste del ángulo del monitor

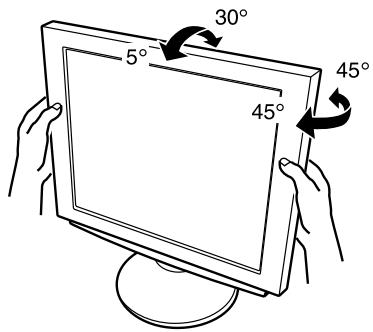

Sujete ligeramente los dos lados del monitor y ajústelo hasta que el ángulo de visión sea el adecuado.

PRECAUCIÓN

• Si presiona el panel LCD con las manos podría dañarlo.

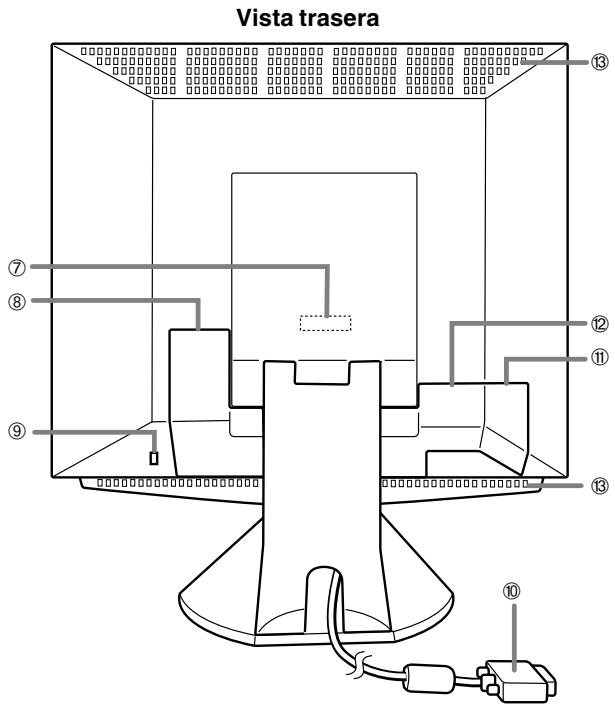

1. Borne de entrada de señal analógica
2. Borne de alimentación
3. Llave de seguridad
4. Cable de señal analógica 11. Puerto USB
5. Borne de entrada DVI-I

13. Orificios de ventilación

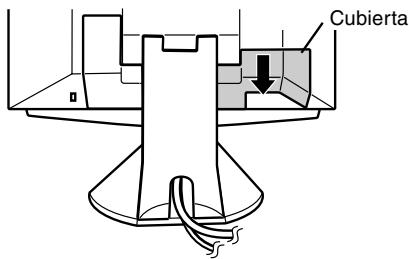

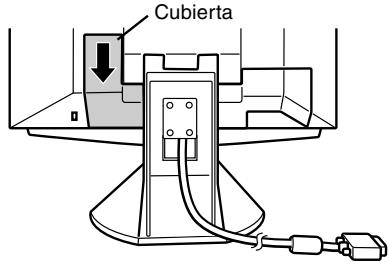

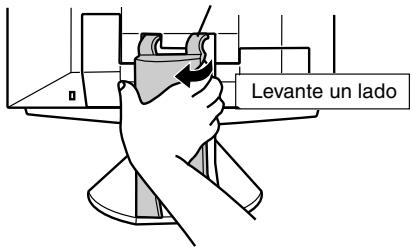

Retire la cubierta para ver el borne de entrada de señales analógicas. Al partir de fábrica, está conectado el cable de señal analógica.

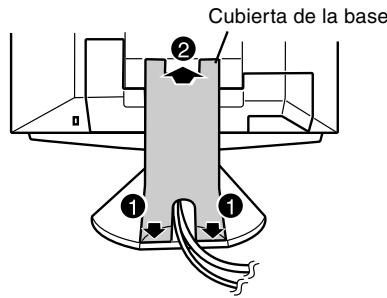

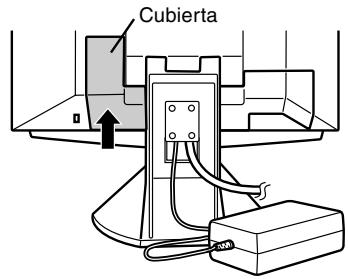

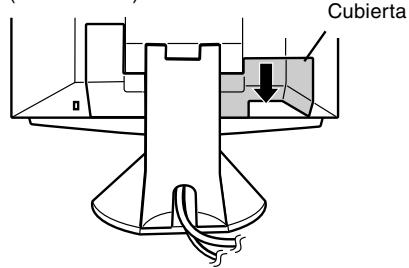

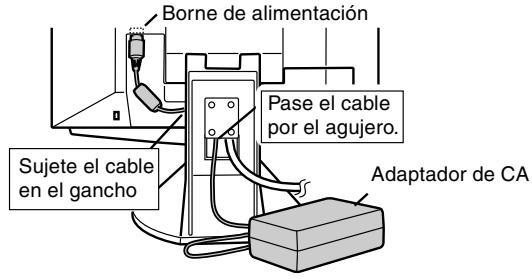

Retire la cubierta para ver el borne de alimentación. El adaptador de CA suministrado se conecta aquí.

Si conecta un cierre de seguridad (que se adquiere por separado) al anclaje de seguridad, el monitor queda enclavado de forma que es imposible transportarlo.

El orificio de seguridad antirrobo actúa con los sistemas de seguridad Kensington Micro Saver.

Se conecta al borne de señal analógica RGB del ordenador.

Retire la cubierta para ver el puerto USB (entrada: 1 puerto, salida: 2 puertos).

Retire la cubierta para ver el borne de entrada de señal digital/analógica (DVI-I 29 vías). El borne de salida RGB digital o el borne de salida RGB analógica del ordenador puede conectarse ahora.

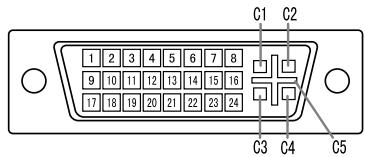

Para una entrada de señal digital: Puede conectarse a un ordenador con un borne de salida compatible con DVI (DVI-D 24 vías o DVI-I 29 vías), y que tenga capacidad de salida SXGA. En función del ordenador a conectarse, puede o no puede ser posible una correcta visualización.

A fin de poder realizar la conexión, se precisa un cable que debe comprarse por separado.

Para realizar la conexión con un borne de salida RGB digital: Cable de señal digital (nombre del modelo: NL-C01E)

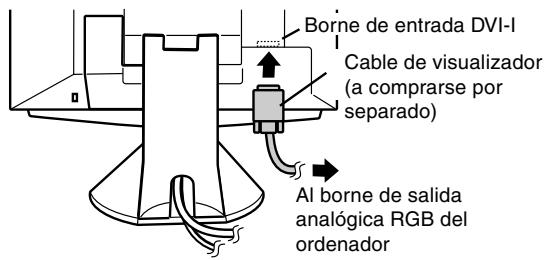

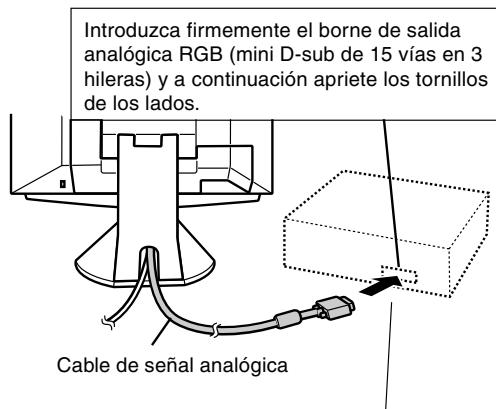

Para realizar la conexión con un borne de salida RGB analógica: Cable de señal analógica (nombre del modelo: NL-C02E)

Nota: No bloquee jamás los orificios de ventilación, ya que ello puede provocar un calentamiento excesivo del interior del monitor y hacer que funcione de manera anómala.

Conexión del monitor y encendido/apagado del mismo

Conexión del monitor a una toma de corriente

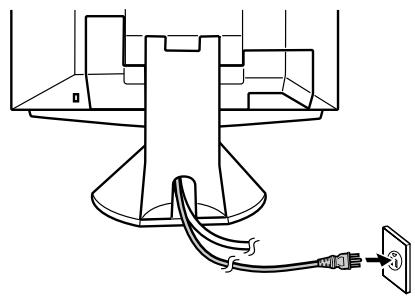

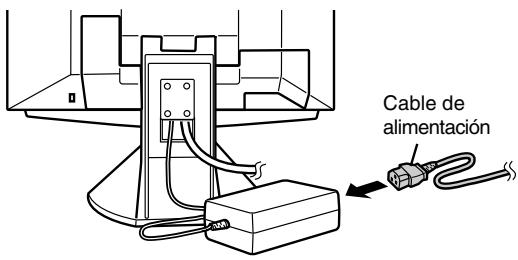

Utilice únicamente el adaptador de CA suministrado.

Notas:

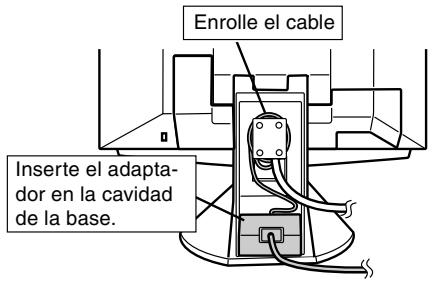

• No doble excesivamente el cable ni utilice cables de prolongación, ya que ello podrá dar lugar a un funcionamiento anómalo.
• Retire la cubierta de la base.

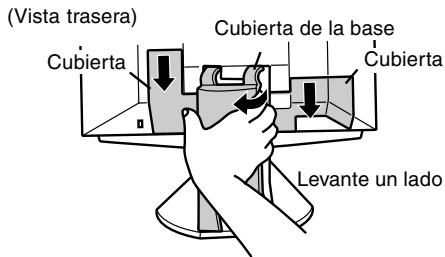

(Vista trasera) Cubierta de la base

1. Retire la cubierta.

1. Conecte el adaptador de CA en el borne de alimentación del monitor.

1. Vuelva a colocar la cubierta.

1. Conecte el cable de alimentación al adaptador de CA.

Coloque el adaptador de CA bajo de la base.

1. Vuelva a colocar la cubierta de la base.

1. Enchufe la clavija en la toma de corriente alterna.

Conexión del monitor a un ordenador (PC, etc.)

Realizar la conexión utilizando el cable de señal analógica de este dispositivo.

Conectar el cable de señal analógica de este dispositivo al ordenador (PC, etc.).

Antes de realizar la conexión, asegúrese de que tanto el monitor como el ordenador estén apagados. Tenga cuidado de no doblar excesivamente el cable ni utilice cables de prolongación, ya que ello podría provocar un funcionamiento anómalo.

Si la conexión es a un D-sub de 15 vías en 2 hileras Apple Power Macintosh, acople un adaptador de conversión Macintosh (que debe adquirirse aparte) al cable de señal analógica.

Adaptador de conversión

Macintosh

Cable de señal analógica

Tras conectar el adaptador, apriete los tornillos que hay a los lados para que quede bien fijado en su sitio.

Nota:

Realizar la conexión utilizando un cable de visualizador (a comprarse por separado).

• Utilizando un cable de visualizador (a comprarse por separado), puede conectarse con el borne de salida RGB digital o el borne de salida RGB analógica del ordenador (PC, etc.).
• Para realizar la conexión con un borne de salida RGB digital: Cable de señal digital (nombre del modelo: NL-C01E)
• Para realizar la conexión con un borne de señal RGB analógica: Cable de señal analógica (nombre del modelo: NL-C02E)
• Para una entrada de señal digital: Puede conectarse a un ordenador con un borne de calidad compatible con DVI (DVI-D24 vías o DVI-I29 vías), y que tenga capacidad de calidad SXGA. En función del ordenador a conectarse, pueda o no pueda ser posible una correcta visualización.
• Tenga cuidado de no doblar excesivamente el cable ni utilice cables de prolongación ya que ello podrá provocar un funcionamiento anómalo.

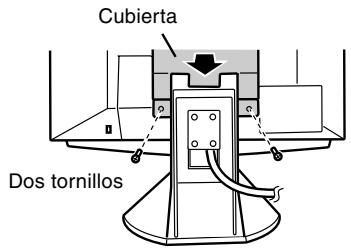

1. Retire la cubierta

(Vista trasera)

2. Conectar el cable de visualización (a distribuirse por separado) en el borne de entrada DVI-I.

3. Vuelva a colocar la cubierta.

Conexión de un dispositivo USB

Este monitor puede emplearse con hubs que utilicen el estándar USB (Rev.1.1).

Salida (2 puertos)

Aquí pueden conectarse dispositivos USB tales como teclado y ratón. Puede suministrarse hasta 100mA de potencia por puerto. No pueden conectarse dispositivos que requieran más de 100mA.

Entrada (1 puerto)

Pueden conectarse ordenadores compatibles con USB y hubs autoalimentados. (No podrán conectarse hubs operados por bus.)

Notas:

• Si se necesita un cable USB, utilice el cable suministrado.
• Antes de realizar la conexión, asegúrese de que la forma del conector del cable USB es la correcta.
• Para obtener información acerca de la configuración (tal como información relativa a la configuración), consulte el manual de uso del ordenador al que va a conectar el dispositivo.
• Algunos ordenadores, sistemas operativos y otros dispositivos pueden no activarse. Para verificar la compatibilidad USB de un dispositivo concreto, póngase en contacto con el fabricante del dispositivo.

1. Retire la cubierta.

(Vista trasera)

3. Vuelva a colocar la cubierta.

Encendido

1. Pulse el botón de encendido/apagado del monitor.
2. Encienda el ordenador. El LED de conmutación se iluminará de color verde y en la pantalla se verá una imagen.

Alternar entre bornes de entrada

Utilizar el botón de ENTRADA (INPUT) para conmutar entre bornes de entrada.

Borne de entrada de BCH analógica

Notas: (cuando se utilice una señal análoga)

• Si es la primera vez que utiliza el monitor, o si cambia la configuración del sistema durante su uso, lleve a cabo un ajuste automático de la pantalla (p. 131).
• Si la conexión es a un ordenador portátil y la pantalla del portátil está configurada de modo que funciona al mismo tiempo, puede que la pantalla de MS-DOS no se vea correctamente. En este caso, cambie la configuración de modo que solo se vea el monitor.

Conexión del monitor y encendido/apagado del mismo

Instalación de la información de configuración y del perfil ICC (Windows)

Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor, etc. Si así fuera, siga los pasos que se indican a continuación para instalar la información de configuración del monitor. (Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador, mientras lee este).

Acerca del perfil ICC

Un perfil ICC (Consorcio Internacional de Color) es un archivo en el que se describen las características cromáticas del monitor LCD. El uso de una aplicación que funciona con un perfil ICC, permite obtener una alta resolución cromática.

• Tanto Windows98, como WindowsMe y Windows2000 utilizan el perfil ICC.
• Al instalar la información de configuración de Windows98, WindowsMe y Windows2000 (descrita a continuación), se instala también el perfil ICC. Si únicamente desea instalar el programa ICC consulte el Apartado Instalación del perfil ICC en la página 128.
• Si utiliza el perfil ICC, en [WHITE BALANCE] seleccione [STD] y en [COLOR MODE] seleccione [STD].

Para Windows95

Instalación de la información de configuración del monitor en Windows95. Los temas de Windows mencionados en la suma notable de servicios se basan en la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic sobre [Settings], [Advanced Properties], [Monitor] y por último sobre [Change].
5. Haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y a continuación haga clic sobre [OK].
6. Confirme que los datos sobre el monitor están seleccionados y haga clic en [OK].
7. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
8. Haga clic sobre [OK] y cierre la ventana.
9. Retire el Disquete de Utilities de la unidad A.

Para Windows98

Instalación de la información de configuración del monitor en Windows98 y configuración del perfil ICC del monitor como valor predeterminado. Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

Si ya ha aparecido el "Add new Hardware Wizard":

1. Introduzca el Disquete de Utilities (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre [Next].
3. Compruebe [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have Disk], confirme con [Copy manufacturer's files from:][A:] y haga clic sobre [OK].
5. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.
6. Retire el Disquete de la unidad A.

Si el "Add new Hardware Wizard" no aparece:

1. Introduzca el Disquete de Utilities en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Options], seleccione [Automatically detect Plug & Play monitors] y haga clic sobre [Change].
6. Haga clic sobre [Next].
7. Haga clic en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have Disk], confirme con [Copy manufacturer's files from:][A:] y haga clic sobre [OK].
9. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish].

Conexión del monitor y encendido/apagado del mismo

1. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
2. Haga clic sobre [OK] y cierre la ventana.
3. Retire el Disquete de Utilities de la unidad A.

Para Windows 2000

Instalación de la información de configuración del monitor en Windows 2000 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de Utilities (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. Haga clic sobre [Properties], [Driver] y [Update Driver].
6. Cuando aparezca el Asistente [Upgrade Device Driver Wizard], haga clic sobre [Next].
7. Compruebe [Display a list of the known drivers for this device so that I can choose a specific driver] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
9. Seleccione el monitor en la lista que aparece y haga clic en [Next].
10. Haga clic en [Next], asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish]. Si aparece [The Digital Signature Not Found], haga clic en [Yes]. 11. Haga clic sobre [Close].
11. Haga clic sobre [OK] y cierre la ventana.
12. Retire el disquete de actividades de la unidad A.

Para Windows Me

Instalación de la información de configuración del monitor en Windows Me y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa. En la explicación se da por supuesto que la unidad de disquetes es la "A".

Si ya ha aparecido "Add new Hardware Wizard":

1. Introduzca el disquete de instalación (proporcionado) en la unidad A del ordenador.
2. Compruebe [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
3. Compruebe [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
5. Seleccione en la lista los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.
6. Retire el Disquete de sistemas de la unidad A.

Si el "Add new Hardware Wizard" no apareciera:

1. Introduzca el Disquete de Utilities en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Options], seleccione [Automatically detect Plug & Play monitors] y haga clic sobre [Change].
6. Compruebe [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
7. Compruebe [Display a list of the drivers in a specific location, so you can select the driver you want.] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have Disk], confirme con [Copy manufacturer's files from:][A:] y haga clic sobre [OK].
9. Seleccione los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish].
10. Compruebe que los datos del monitor aparecen en la pantalla y a continuación haga clic en [Apply].
11. Haga clic sobre [OK] y cierre la ventana.
12. Retire el Disquete de Utilities de la unidad A.

Instalación del perfil ICC

Instalación del perfil ICC del monitor. (Si ya ha instalado la información de configuración, se habrá instalado también el perfil, por lo que no hace falta que lo vuelva a instalar).

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el disquete de Utilities en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings] y [Advanced].
5. Haga clic sobre [General], en [Compatibility] seleccione [Apply the new display setting without restarting] y a continuación haga clic en [Color Management].
6. Haga clic sobre [Add] y seleccione [3 1/2 Floppy [A:]] para indicar la ubicación de los archivos.
7. Seleccione el perfil de color que desea instalar y haga clic en [Add].
8. Seleccione el perfil y haga clic en [Set As Default].
9. Haga clic sobre [OK] y cierre la ventana.
10. Retire el disquete de la unidad A.
11. Si utiliza el perfil ICC, en [WHITE BALANCE] seleccione [STD] y en [COLOR MODE] seleccione [STD].

Información acerca del perfil ColorSync (MacOS)

Acerca del perfil ColorSync

ColorSync es el sistema de gestión del color de Apple Corporation y se utiliza como referencia que permite obtener una resolución cromática cuando se utiliza con una aplicación compatible. Un perfil ColorSync describe las características cromáticas del monitor LCD.

Notas:

• El perfil ColorSync de este monitor funciona con MacOS 8.5 o superior.
• Si utiliza el perfil ColorSync, en [WHITE BALANCE] seleccione [STD] y en [COLOR MODE] seleccione [STD].

Configuración del perfil ColorSync

Notas:

• Debe tener una unidad de disquetes. También debe tener PC Exchange o File Exchange instalados en el sistema.
• Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador.
• Introduzca el disquete de sistemas (proporcionado) en la unidad de disquetes del ordenador.
• Copie el perfil a utilizar de la carpeta Mac del disco de Americanas en la carpeta del perfil ColorSync que encontrará en la carpeta del sistema.
• En el panel de control seleccione ColorSync y elija el perfil a utilizar.

Apagado

1. Apague el ordenador.
2. Pulse el botón de encendido/apagado del monitor.

El LED indicador de conexión se apagará. Si no va a utilizar el monitor durante un largo periodo de tiempo, asegúrese de desenchufarlo de la toma de corriente alterna.

Pulse el botón de encendido/apagado

Para la señal analógica

1. En primer lugar, lleve a cabo un ajuste automático. (p. 131)
2. En caso necesario, realice un ajuste manual. (p. 132)

Para la señal digital

Normalmente no es necesario ajustar el monitor antes de utilizarlo. En caso necesario, realice un ajuste manual. (p. 135)

Nota:

• Todos los ajustes quedarán guardados incluso después de apagar.

Regulación de la retroiluminación

Es posible ajustar la luminosidad de la retroiluminación. Realice los ajustes sin que el menú OSD se vea en la pantalla. Si ve el menú OSD en la pantalla, pulse el botón MENU (varias veces si fuera necesario) y empiece cuando el menú OSD haya desaparecido.

1. Sin el menú OSD a la vista, pulse el botón o. En la parte inferior de la pantalla aparecerá la barra [BRIGHT].

BRIGHT

31

1. Realice el ajuste pulsando el botón (más oscuro) o el botón (más claro).

La barra BRIGHT desaparece automáticamente unos 5 segundos después de la última instrucción.

Puesta a cero del menú de AJUSTE (ADJUSTMENT)

Los valores de ajuste del menú de AJUSTE (ADJUSTMENT) del tiempo de señal analógica pueden restaurarse a sus valores originales de fábrica.

1. Encienda el monitor.
2. Pulse al mismo tiempo los botones MENU y ◄. Cuando [RESET] aparece en la pantalla, significa que la reposición ha finalizado.

Reposición de todos los valores de ajuste

Puede reponer todos los valores de ajuste a los valores originales de fábrica con una sola instrucción.

1. Apague el monitor.
2. Pulse los botones MENU y SELECT al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor). Cuando [ALL RESET] aparece en la pantalla, significa que la reposición ha finalizado.

Nota:

• Mientras se ve ALL RESET en la pantalla, los botones de control no funcionan.
• No se pueden reponer los valores cuando la función de bloqueo de ajustes se encuentra activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Función de bloqueo de ajustes

Si deshabilita los botones de control (es decir, activa el bloqueo) no podrá cambiar los valores configurados.

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor). Siga pulsando el botón hasta que vea el mensaje en la pantalla.

Cuando el menú esté desbloqueado:

[ADJUSTMENT LOCKED] aparecerá en la pantalla, y se activará el bloqueo.

Cuando el menú está bloqueado:

[ADJUSTMENT UNLOCKED] aparecerá en la pantalla y el bloqueo se desactivará.

Nota:

• Cuando la función de bloqueo se encuentra activada, se deshabilitan todos los botones excepto el de encendido/apagado.

Elección del idioma de los textos

Puede seleccionar uno de los idiomas siguientes para los mensajes y el menú OSD que aparecen en pantalla: alemán, español, francés, holandés, inglés, italiano y sueco.

1. Añada el monitor.
2. Pulse al mismo tiempo los botones y el botón de encendido/apagado (es decir, encienda el monitor).

En la pantalla aparecerá el menú de selección del idioma (LANGUAGE).

1. Utilice el botón SELECT para seleccionar un idioma.
2. Pulse el botón MENU.

Se ha completado el ajuste. A partir de ahora, los mensajes y temas de ajuste se verán en el idioma seleccionado.

Nota:

• El menú de selección del idioma desaparece pasados unos 30 segundos desde que se dio la última instrucción.

Ajuste automático de la pantalla

Las opciones del menú ADJUSTMENT (RELOJ, FASE, H-POS, V-POS) se pueden ajustar automáticamente.

Nota:

• Al configurar por primera vez el monitor o tras cambiar cualquier aspecto del sistema actual, lleve a cabo un ajuste automático de la pantalla antes de su uso.
• En primer lugar aparece una imagen que pone toda la pantalla muy clara. Si está utilizando Windows, puede usar la carta de ajuste incluida en el disquete de sistemas (columna derecha).
• Pulse el botón MENU.

Aparecerá el menú ADJUSTMENT.

1. Pulse el botón ▷. La pantalla se oscurecerá y aparecerá [ADJUSTING]. Tras unos instantes volverá a verse el menú ADJUSTMENT. (El ajuste automático ha finalizado).
2. Pulse el botón MENU 4 veces para que desaparezca el menú OSD de la pantalla.

Notas:

• En la mayoría de los casos, el ajuste automático es suficiente.
• Se puede llevar a cabo un ajuste manual (p. 132) tras el ajuste automático, si resultara necesario en una de las siguientes circunstancias.
• Cuando sea necesario realizar un ajuste de precisión.
• Cuando las señales de entrada de video del ordenador sean Composite Sync o Sync On Green. (Los ajustes automáticos quizás no puedan realizarse).
• Cuando se vea [OUT OF ADJUST] en la pantalla. (Cuando en la pantalla se vea una imagen totalmente oscura, el ajuste automático de la pantalla puede estar deshabilitado. Al realizar un ajuste automático, asegúrese de utilizar bien la Carta de ajuste o bien intentar que aparezca una imagen que ocupe toda la pantalla muy clara).

Apertura de la Carta de ajuste (para Windows)

Si está utilizando Windows, puede utilizar la Carta de ajuste (para Windows) incluida en el Disquete de sistemas.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

Esta explicación es para Windows 95/98/Me/2000 y en ella se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Abra [Mi PC] y seleccione [31/2 Disquetes [A:]]. Si está utilizando Windows 3.1, abra [Administrador de archivos] y seleccione A.
3. Haga doble clic en [Adj_uty.exe] para ejecutar el programa de ajuste. En la pantalla aparecerá la Carta de ajuste.

Carta de ajuste

Notas:

• Una vez finalizados los ajustes, pulse la tecla [Esc] del ordenador para salir del programa de ajuste.
• Si la unidad de disquetes de su ordenador no es la "A", siga leyendo para cambiar la unidad de disquetes que esté utilizando en lugar de "A".
• Si el modo de visualización del ordenador está configurado en 65.000 colores, puede ver los diferentes niveles de color de cada patrón cromático o la escala de grises puede aparecer coloreada. (Esto se debe a la asignación de la señal de entrada y no se trata de una anomalía).

Ajuste manual de la pantalla

Los ajustes se pueden realizar a través del menú en pantalla (OSD).

1. Haga que aparezca una imagen que ponga toda la pantalla muy clara. Si está utilizando Windows, puede abrir y usar la Carta de ajuste incluida en el disquete de sistemas que se suministra. (p. 131)
2. Pulse el botón MENU. Aparecerá el menú ADJUSTMENT.

Una vez el menú está en la pantalla, se puede ajustar cada una de las opciones del mismo. Cada vez que se pulse el botón MENU, selecciona el siguiente menú. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → Menú OSD desaparece)

Notas:

• El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción. -Esta explicación se basa en la utilización de la Carta de ajuste (para Windows) para realizar los ajustes.

Menú ADJUSTMENT

MANUAL: Las distintas opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente.

Notas:

• Pulse el botón ▶ para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón SELECT
• Para pasar al siguiente menú: Botón MENU

CLOCK

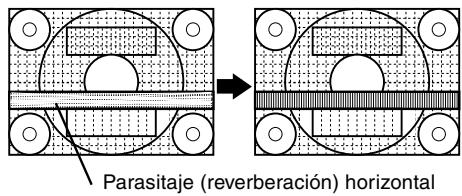

En la figura siguiente se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo vertical. (botones ◀

PHASE

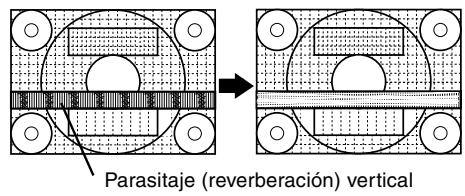

En la figura siguiente se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo horizontal. (botones ◀

Nota:

• Los ajustes de PHASE deben realizarse solo cuando el jitter se ha configurado correctamente en CLOCK.

H-POS (posición horizontal) y V-POS (posición vertical)

Para centrar la imagen dentro de los límites de la pantalla, ajuste los valores a izquierda/derecha (H-POS) y arriba/abajo (V-POS) (botones).

Ajuste de la pantalla (cuando se usa una señal analógica)

Menú GAIN CONTROL

MANUAL: Las distintas opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente con la función Control Automático de la Ganancia.

Notas:

• Pulse el botón ► para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón SELECT
• Para pasar al siguiente menú: Botón MENU
• Función Control Automático de Ganancia
• La función Control Automático de Ganancia ajusta el contraste y el nivel de negro en base al color más claro de la imagen mostrada. Si no está utilizando la carta de ajuste, necesita ver un sector blanco de 5 × 5 mm, de lo contrario no podría realizar ningún ajuste. (En tal caso aparecerá [OUT OF ADJUST] (fuera de ajuste) y los valores de configuración permanecerán inalterados).
• Si la señal como el ordenador es composite sync o sync on green, no se podrá realizar un ajuste automático. En tal caso, realice un ajuste manual.

BLACK LEVEL

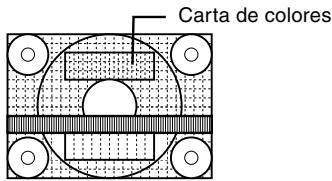

La luminosidad total de la pantalla puede ajustarse, mientras se observa la carta de colores. (botones

CONTRAST

Mientras se observa la carta de colores, pueden realizarse ajustes de modo que aparezcan todos los colores. (botones

Menú WHITE BALANCE

Notas:

• No todos los colores pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las graduaciones.
• Utilice los botones para seleccionar [COOL], [.], [STD], [.], [WARM] o [USER].
• Al seleccionar USER (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón SELECT para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Para pasar al siguiente menú: Botón MENU

COOL . Tonalidad más azul que la estándar ·. Tonalidad ligeramente más azul que la estándar

STD. Ajuste de tonalidad cromática estándar Tonalidad ligeramente más roja que la estándar

WARM . . . Tonalidad más roja que la estándar

USER

R-CONTRAST... botón para azul-verde

botón para rojo G-CONTRAST. botón para púrpura, botón para verde B-CONTRAST... botón para amarillo, botón para azul

Ajuste de la pantalla (cuando se utiliza una señal analógica)

Menú MODE SELECT

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si se pueden seleccionar las opciones del menú.
• Para seleccionar una opción del menú: Botón SELECT
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición de la pantalla OSD puede desplazarse hacia la izquierda y hacia la derecha. (botones

OSD V-POSITION (posición vertical OSD)

La posición de la pantalla OSD puede desplazarse hacia arriba y hacia abajo. (botones

INPUT (modo de entrada)

El modo de entrada se puede programar. (botones

VESA: Modo VESA

• Puesto que la entrada de resolución distinta a la de 400 líneas se realiza automáticamente, no hay necesidad de programarla.

EXPAND (ampliación de la pantalla)

Para modelos de visualización inferiores a 1280 X 1024 píxeles, la pantalla se puede ampliar si se desea. (botones ◁

OFF: Ampliación desactivada

ON1: Si se utiliza la relación del ancho a la altura de la imagen, se amplía toda la pantalla.

ON2: Se amplía toda la pantalla.

Nota:

• Si no se puede obtener una resolución de 1280 X 1024 píxeles, ni siquiera antes de haber intentado la ampliación, el perímetro de la pantalla se verá negro. (No se trata de una anomalía).

SCALING (nivel de graduación)

Si en [EXPAND] se ha seleccionado [ON1] o [ON2], se puede regular la nitidez de la imagen. (botones ▷

Nota:

• Si en [EXPAND] se ha seleccionado [OFF], [SCALING] no se puede regular.

COLOR MODE

Si se ha seleccionado [STD], se ve la combinación de colores original del monitor LCD. Si se ha seleccionado [sRGB], los colores se corregirán según la imagen del ordenador. (botones ◁

Nota:

• Para seleccionar [sRGB] en [COLOR MODE], seleccione [STD] en [WHITE BALANCE].

Ajuste manual de la pantalla

Los ajustes se pueden realizar a través del menú en pantalla (OSD).

1. Haga que aparezca una imagen que ponga toda la pantalla muy clara. Si está utilizando Windows, puede abrir y utilizar la Carta de ajuste incluida en el Disquete de sistemas. (p. 131)
2. Pulse el botón MENU. Aparecerá el menú WHITE BALANCE.

Una vez que el menú está en pantalla, puede ajustar cada una de las opciones del mismo. Cada vez que se pulse el botón MENU, se selecciona el siguiente elemento (WHITE BALANCE → MODE SELECT → Menú OSD desaparece).

Notas:

• El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción. -Esta explicación se basa en la utilización de la Carta de ajuste (para Windows) para realizar los ajustes.

Menú WHITE BALANCE

Notas:

• No todos los colores pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las graduaciones.
• Utilice los botones ◄ para seleccionar [COOL], [.], [STD], [.], [WARM] o [USER].
• Al seleccionar USER (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón SELECT para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Para pasar al siguiente menú: Botón MENU

COOL. Tonalidad más azul que la estándar. Tonalidad ligeramente más azul que la estándar.

STD. Ajuste de tonalidad cromática estándar. Tonalidad ligeramente más roja que la estándar.

WARM. Tonalidad más roja que la estándar.

USER

R-CONTRAST... botón para azul-verde

botón para rojo. G-CONTRAST... botón para púrpura. botón para verde. B-CONTRAST... botón para amarillo. botón para azul.

Ajuste de la pantalla (cuando se utiliza una señal digital).

Menú MODE SELECT

COLOR MODE

Si se ha seleccionado [STD], se ve la combinación de colores original del monitor LCD. Si se ha seleccionado [sRGB], los colores se corregirán según la imagen del ordenador. (botones)

Nota:

• Para seleccionar [sRGB] en [COLOR MODE], seleccione [STD] en [WHITE BALANCE].

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si puede seleccionarse las opciones del menú.
• Para seleccionar una opción del menú: Botón SELECT
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición de la pantalla OSD puede desplazarse hacia la izquierda y hacia la derecha. (botones

OSD V-POSITION (posición vertical OSD)

La posición de la pantalla OSD puede desplazarse hacia arriba y hacia abajo. (botones

EXPAND (ampliación de la pantalla)

Para modelos de visualización inferiores a 1280 X 1024 píxeles, la pantalla se puede ampliar si se desea. (botones

OFF: Ampliación desactivada

ON1: Si se utiliza la relación del ancho a la altura de la imagen, se amplía toda la pantalla.

ON2: Se amplía toda la pantalla.

Nota:

• Si no se puede obtener una resolución de 1280 X 1024 píxeles, ni siquiera antes de haber intentado la ampliación, el perímetro de la pantalla se verá negro. (No se trata de una anomalía).

SCALING (nivel de graduación)

Si en [EXPAND] se ha seleccionado [ON1] o [ON2], se puede regular la nitidez de la imagen. (botones

Nota:

• Si en [EXPAND] se ha seleccionado [OFF], [SCALING] no se puede regular.

Conservación del monitor

Desenchufe siempre la clavija de la toma de corriente alterna antes de limpiar el monitor.

Caja y sector del panel de control

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la caja y el panel de control.

Si estuvieran muy sucios, eche un poco de detergente neutro en un paño suave previamente humedecido, escúrralo bien y proceda a la limpieza.

Sector del panel LCD

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la suciedad y el polvo de la superficie del panel LCD. (Es adecuado un paño tal como gasa o los utilizados para limpiar gafas.)

¡PRECAUCIÓN!

• No utilice jamás disolventes, gasolina, alcohol, limpiacristales, etc., ya que podría decolorarlo o deformarlo.
• No rasque jamás el monitor con objetos duros ni aplique una presión fuerte sobre el mismo, ya que podría dañar las señales o resultar en un funcionamiento anómalo.

Almacenamiento

Si no va a utilizar el monitor durante un largo periodo de tiempo, asegúrese de desenchufar la clavija de la toma de corriente alterna.

¡PRECAUCIÓN!

No deje el monitor en contacto con objetos de caucho o plástico durante periodos prolongados, ya que esto podría decolorarlo o deformarlo.

Solución de problemas

Si cree que el monitor pudiera estar averiado, compruebe los siguientes puntos antes de llamarlo a reparar.

Si después de dejarlo sigue sin funcionar, póngase en contacto con su proveedor o con el servicio autorizado de asistencia técnica de Sharp más cercano.

Los tubos fluorescentes del monitor tienen una vida útil limitada.

• Si la pantalla se oscurece, reverbera persistentemente o no se enciende, puede que sea necesario cambiar el tubo fluorescente. Consulte a su proveedor o al servicio autorizado de asistencia técnica de Sharp más cercano. (No intente jamás hacer usted mismo este cambio.)
• Debido a las características de los tubos fluorescentes, la pantalla puede reverberar durante el periodo inicial de uso. (No se trata de una anomalía.) Si esto ocurre, intente en primer lugar resolver el problema apagando y encendiendo el monitor de nuevo.

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión no está encendido)

• ¿Están conectados correctamente el adaptador de CA y el cable de alimentación? (p. 124)

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión está encendido)

• ¿Está el ordenador conectado correctamente? (p. 125)
• ¿Está el ordenador encendido?
• ¿Está el borne de entrada de la señal conmutado a la señal correcta? (p. 126)
• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p. 139)
• ¿Se encuentra el ordenador en el modo de ahorro de energía?

Los botones de control no funcionan

• ¿Está activado el bloqueo de ajustes? (p. 130)

Sólo se ve una imagen VGA

• ¿Cumple el ajuste de la sincronización del monitor de Windows con las especificaciones del monitor? Consulte la sincronización de señal del monitor (p. 139) y ajuste la sincronización adecuada.

La imagen aparece distorsionada

• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p. 139)
• Si está utilizando la señal analógica, realice el ajuste automático. (p. 131)
• Si puede cambiar la frecuencia del ordenador, cambie los valores a un ajuste de baja frecuencia.

Especificaciones del producto

Display LCD

18,1 pulgadas (46 cm medidos en diagonal)

Super-V y módulo antirreverberante de baja reflexión TFT LCD

Resolución (máx.)

SXGA 1.280 x 1.024 píxeles

Colores reproducibles (máx.)

16,77 millones de colores (8 bits)

Luminosidad (máx.)

200 cd/m²

Retícula

0,2805 (H) x 0,2805 (V) mm

Relación de contraste

350:1

Ángulo de visibilidad

Izquierda-derecha 150°; arriba-abajo 150°

Tamaño de pantalla

Horizontal 359 mm x Vertical 287,2 mm

Señal de video

Digital: Estándar DVI bajo en 1.0

Señales de sincronización

Separate Sync (nivel TTL: +/-), Sync on

Green, Composite Sync (nivel TTL: +/-)

Compensación de la ampliación

Enmascaramiento digital (aumento de la pantalla para corregir VGA/SVGA/XGA)

[1:1, ampliación (coeficiente de aspecto fijo), ampliación (superficie total de pantalla)]

Plug & Play

VESA: DDC1/DDC2B compatible

Gestión de energía

VESA: basada en DPMS

DVI: compatible con DMPM

Borne de señales de entrada

Analógica: Mini D-sub de 15 vías (3 hileras)

Digital/Analógica: DVI-I de 29 vías

Función hub USB

1 puerto de entrada, 2 puertos de salida (hub operado por bus bajo en el estándar USB Rev 1.1)

Inclinación de pantalla

Hacia arriba 0° -30°; hacia abajo 0° -5°

Giro de pantalla

90° de izquierda a derecha

Suministro eléctrico

CA 100-240V, 50/60Hz (uso de un adaptador de

CA especial, tipo NL-A03E de Sharp

Corporation)

Temperatura ambiental

5-35°C

Consumo eléctrico

44W máximo (3,2W en el modo de ahorro de energía)

(Uso de un adaptador de CA especial)

Dimensiones (An. x F x Al.)

443 mm x 218 mm x 465 mm

Peso (sin el adaptador de CA)

Aprox. 10,1 kg

Sólo zona de visualización, 7,8 kg aprox.

Longitud del cable de señal analógica: aprox. 2,0 m* Longitud del cable USB incluido: aprox. 1,8 m

*Longitud desde el borne de entrada de señales analógicas

Adaptador de CA especial

Aprox. An. 120 mm × F 60 mm × Al. 35 mm

Sincronizaciones de las señales correspondientes (analógica)

Modo display		Hsync (kHz)	Vsync (Hz)	Frecuencia (MHz)
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
		43.3kHz	85Hz	36.0MHz
	640x400	37.9kHz	85Hz	31.5MHz
	720x400	37.9kHz	85Hz	35.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
		53.7kHz	85Hz	56.25MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
		68.7kHz	85Hz	94.5MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
US text	720x400	31.5kHz	70Hz	28.3MHz
Series Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz
	1152x870	68.7kHz	75Hz	100.0MHz
Series Sun Ultra	1024x768	48.3kHz	60Hz	64.13MHz
		53.6kHz	66Hz	70.4MHz
		56.6kHz	70Hz	74.25MHz
	1152x900	61.8kHz	66Hz	94.88MHz
		71.8kHz	76.2Hz	108.23MHz
	1280x1024	71.7kHz	67.2Hz	117.01MHz
		81.1kHz	76Hz	134.99MHz

• Todos son compatibles únicamente con «non-interlace». Las frecuencias para las series Power Macintosh y Sun Ultra son solo valores de referencia. Para establecer la conexión posible que sea necesaria, otro adaptador (adquirido por separado).
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL].

Sincronizaciones de las señales correspondientes (digital)

Modo display		Hsync (kHz)	Vsync (Hz)	Frecuencia (MHz)
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
US text	720x400	31.5kHz	70Hz	28.3MHz

• Todos son compatibles únicamente con «non-interlace».
• Aquí se puede conectar un ordenador con un borne de salida DVI (DVI-D24 vías o DVI-I29 vías) y con una capacidad de salida SXGA. El que la pantalla funcione correctamente depende del tipo de ordenador a conectar. Para poder establecer la conexión, debe comprar un cable de señal digital (nombre del modelo: NL-C01E) aparte.
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL].

(Conector Mini D-sub de 15 vías)

Vías del conductor de entrada de señales analógicas

N°	Función
1	Señal de entrada video rojo
2	Señal de entrada video verde
3	Señal de entrada video azul
4	GND
5	GND
6	GND para seals de video rojo
7	GND para seals de video verde
8	GND para seals de video azul
9	DDC/VCC
10	GND
11	N.C.
12	Datas DDC
13	Para entrada de seals Hsync
14	Para entrada de seals Vsync
15	Reloj DDC

Vías del conductor de entrada DVI-I (Conector DVI-I de 29 vías)

N°	Función	N°	Función
1	Datas TMDS 2-	16	Detección de clavija en caliente
2	Datas TMDS 2+	17	Datas TMDS 0-
3	Protector 2/4 de datos TMDS	18	Datas TMDS 0+
4	N.C.	19	Protector 0/5 de datos TMDS
5	N.C.	20	N.C.
6	Reloj DDC	21	N.C.
7	Datas DDC	22	Protector de reloj DDC
8	Señal analógica sincronizada verticalmente	23	Reloj TMDS +
9	Datas TMDS 1-	24	Reloj TMDS -
10	Datas TMDS 1+	C1	Señal analógica de imagen roja
11	Protector 1/3 de datos TMDS	C2	Señal analógica de imagen verde
12	N.C.	C3	Señal analógica de imagen azul
13	N.C.	C4	Señal analógica sincronizada horizontalmente
14	+5V	C5	GND analógica
15	GND (masa)

Gestión de energía

El monitor cumple con los estándares VESA DPMS*1 y DVI DPM*2.

Para activar la función de administración de energía del monitor, tanto la tarjeta de video como el ordenador deben cumplir con el estándar VESA DPMS y el estándar DVI DMPM.

*1 DPMS: Display Power Management Signalling (Sistema de administración de energía del monitor)

Modo DPMS	Pantalla	Consumo de corriente	H-sync	V-sync
ON	Encendida	44W	Sí	Sí
STANDBY	Apagada	3,2W	No	Sí
SUSPEND			Sí	No
OFF			No	No

*2 DMPM: Digital Monitor Power Management (Gestión de energía del monitor digital)

Modo DMPM	Pantalla	Consumo de corriente
ON	Encendida	44W
OFF	Apagada	3,2W

DDC (Plug & Play)

Este monitor soporta el estándar VESA DDC (Display Data Channel).

DDC es un estándar de señales de comunicación entre el monitor y el PC. Transmite información tal como el grado de resolución entre el monitor y el PC. Puede usar esta función si su ordenador tiene compatibilidad DDC y si está configurado de modo que pueda detectar el monitor Plug & Play.

Existen numerosas variedades de DDC debido a las diferencias entre los sistemas. El presente monitor opera con DDC1 y DDC2B.

Instrucciones para acoplar un brazo de compatibilidad VESA

Puede acoplar al monitor un brazo o una base (que se adquiere por separado) conforme al estándar VESA. La instalación del brazo o la base queda a discreción del cliente.

Brazos o bases aptos para el uso

Los accesorios deben cumplir los siguientes requisitos:

• Deben ser compatibles con el estándar VESA
• Deben tener una separación de 100 mm x 100 mm entre los orificios para los tornillos en la sección a acoplar
• No deben caerse ni romperse una vez acoplados al monitor.

Cómo acoplar el brazo o la base

¡PRECAUCIÓN!

Tenga cuidado de no cortarse ni pillarse los dedos.

Nota:

• No doble el cable de señal ni el cable del adaptador de CA ni coloque objetos de peso sobre los mismos. Si lo hace podría dañarlos.
• Al mismo tiempo que sigue estas instrucciones, consulte también las instrucciones de instalación en el manual de manejo suministrado con el brazo o la base
• Extienda un paño suave sobre una superficie horizontal apropiada.
• Con mucho cuidado de no dañar el monitor, deposítelo suavemente sobre el paño con la parte de la pantalla mirando hacia abajo.

1. Retire la cubierta de la base y las cubiertas situadas a derecha e izquierda.

1. Extraiga los dos tornillos y retire la cubierta.

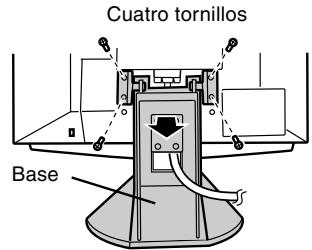

1. Retire los tornillos y a continuación retire la base del monitor.

1. Acople el brazo al monitor apretando los tornillos.

Los tornillos utilizados para acoplar el brazo deben ser del tamaño M4 con un saliente de 8 mm a 10 mm desde el plano sobre el que deben acoplarse. El uso de cualquier otro tipo de tornillo puede provocar la caída del monitor o causar daños en la parte interior del monitor.

Tornillo utilizado para fijar el brazo

Parte del monitor a la que se fija el brazo

SHARP®

SHARP CORPORATION
