MANUALE UTENTE WRX-843 GEMINI

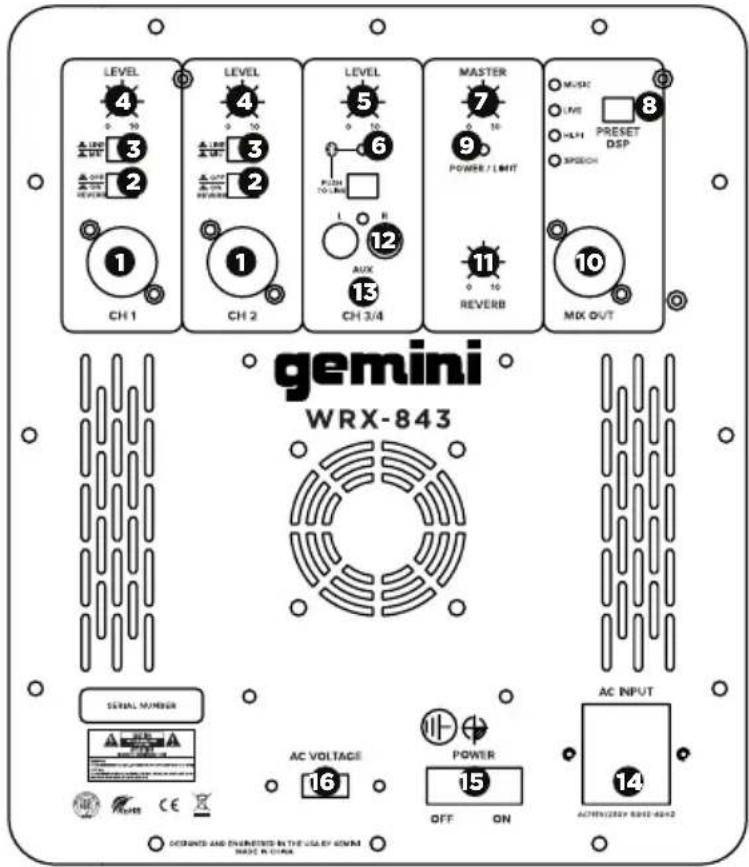

FUNZIONE ITALIANO //

1. Jack o ingresso MIC XLR
2. Reverb Switch
3. Interruftlore MIC/LINE
4. Volume MIC/LINE
5. Volume AUX/RCA
6. Coppia Bluetooth
7. Volume principale
8. Interruittore DSP preimpostato

9. LED Pwr/Limit

10. Uscita MIX XLR

11. Volume del riverbero

12. Ingrasso RCA
13. Ingrasso AUX
14. Ingrasso CA
15. Interruttore di alimentazione
16. Interruttore di tensione CA

ENGLISH //

DESCRIPTION

Ilsystemadi diffusori modulari Line-Array Gemini WRX-843eunystemadi altoparlanti facilementetrasportabilecomposto da(6) driver in fibra di vetro da 2,75"ad alta frequenza, un driver a bassa frequenza da 8" ad alta escursione e due amplificatori integrati.Qesto systemadi facileutilizzato et altamente portatile e produce un incredibile suono ad alta fedeltà con il tipo di dispersione possibile solo con un array. Perfetto per artisti, intrattenitori o DJ, il WRX-843 offre prestazioni pro PAanche in ambienti grandi o piccoli.Con funzionalità aggintive come DSP integrato, effetto riverbero e supporto streaming Bluetooth,et la soluzione di intrattenimento definitiva per qualsiasi riunione.

MONTAGGIO

A. Subwoofer con elettronica integrata per tutti i componenti del sistema.
AVANTI CRISTO. Due distanziatori identici con connettori sul fondo e sulla parte superiore.
D. Elemento colonna con gli altoparlanti e una connessione sul fondo.

Una volta posizionato il subwoofer nella posizione desiderata, inseire i distanziali nel subwoofer e quindi aggiungere l'elemento della colonna con gli altoparlanti. A seconda dell'applicazione, l'elemento colonna con i diffusori cui èssere aperto con un solo distanziale sul subwoofer.

MODIFICA DELLA TENSIONE CA

Per modificare la tensione operativa sul WRX-843, specnere prima l'unità e scollegare le linee di alimentazione e di segnale, quando spostare il coperchio dell'interruttore di cancellazione per accederere all'interruttore di tensione CA rosso. Infine, sposta l'interruttore verso sinistra o destra per selezionare la tensione corretta per la tua zona.

ACCENSIONE

Assicurarsi che il WRX-843 sia completenesse assemblato, che tutti gli ingressi e le uscite richiesti siano collegati e che l'alimentazione di rete sua collegata. Abbassare tutti i volumi, quindi accendere l'alimentazione.

COLLEGAMENTO DI DISPOSITIVI ESTERNI

Prima di collegare un dispositivo di input al WRX-843, assicurarsi che tutti i volumi di input e il volume principale siano abbassati.

MICROFONICABLATI

Individuare i canali del mixer 1 e 2 sul pannello posteriore dell'unità. Entrambi i canali hanno un "Combo Jack", che consente di collegare un cavo TRS XLR o 6.5mm all'ingresso. Passare il canale al livello MIC e collegare il microfono.

Note: WRX-843 non fornisce alimentazione phantom.

SORGENTE LIVELLO DI LINEA EQUILIBRATA

I canali del mixer 1 e 2 sul pannello posteriore dell'unità sono utilizzati per collegare sorgenti di linea bilanciate e microfoni. Passare il canale al livello LINE e connettere il disposativo. Questo tipo di connessione viene in genere utilizzato per collegare dispositi professionali come mixer o strumenti elettronici.

AUX INPUT

Individuare il canale del mixer 3/4 e trovare nella parte inferiore un jack TRS da 3,5mm. Questo tipo di connessione viene comunamente utilizzato per collegare l'unità all'uscita cuffie di un dispositivo mobile.

INGRESSORCA

Appena sopra la presa AUX sul canale del mixer 3/4 ci sono le prese RCA.
Questo tipo di connessione viene in genere utilizzato per collegare dispositivi comelettori CD o DVD.
Nota: i canali sinistro e destro sono colorati in bianco e rosso.

• Il WRX-843 può accettare lo streaming audio da qualiasi dispositivo portatile dotato di Bluetooth. Innanzitutto, assicurati che il Bluetooth sia abilitato sul loro dispositivo portatile.

Individuare i canali 3/4 sul retro del WRX-843 e premere il pulsante BLUETOOTH. Si sentirà un tono e un LED blu inizierà a lampeggiare per indicare che l'unità è in modalità di accoppiamento.

• Sul dispositivo mobile, cercare un dispositivo Bluetooth chiamato "WRX-843" e selezionario per accoppiare. Una volta completato

l'accoppiamento, sentirai un'altra série di toni e il LED blu si accenderà fisso. Il tuo dispositivo mobile è ora connesso e pronto per riproduire musica in streaming.

ALTOPARLANTE AGGIUNTIVO

Se si desidera collegare un altro altoparlante al WRX-843 (ad esempio un altro WRX-843 per formare una copbia stereo), individuare innanzitutto la presa MIC OUT XLR sul retro dell'unità. Collegare un cavo XLR standard alla presa MIX OUT all'ingresso dell'altoparlante aggiuntivo.

UTILIZZO DEL MISCELATORE INTERNO

VOLUME PRINCIPALE

Il volume principale è il controllo del volume principale sul WRX-843. Usalo per controllare il livello generale del WRX-843.

LED DI ALIMENTAZIONE/LIMITE

Questo LED si trova direttamente sotto la manopola MASTER volume. Quando il WRX-843 è accesso, quello LED diventa verde. Mentre l'unità è operativa, se quello LED si illumina in rosso che indica che l'unità è in overdrive e il volume deve essere abbassato immediatamente.

VOLUMI DEL CANALE

Nella parte superiore di
ogni canale del mixer c'è
il LEVEL o il controlo
del volume per quel
canale. Queste manopole
controllano solo il volume relativivo di quel
canale. Quindi, se si volesse (ad esempio)
abbassare il livello di AUX IN in relazione a
uno dei microfoni, si abbasserebbe il LEVEL
del canale 3.

INTERRUPTORE MIC/LINE

Questi interrupturi, situati sotto i controlli del volume per i canali 1 e 2, vengono utilizzati per impostare l'ingresso al livello appropriato per il dispositivo collegato. Se colleghi un microfono, imposta l'interruttore su MIC (e viceversa).

INTERRUPTORE REVERB

Sui canali del mixer 1 e 2 é presente un interruptatore REVERB ON/OFF. Quando é in posizione ON, viene aggiunto un effetto di riverbero a quel canale. Questo é comunamente usato su microfoni e strumenti acustici peraggiungere più profundità.

MANOPOLA DI IMPORTO DI REVERB

Questa manopola, situata sotto la manopola MASTER volume, controllinga forza dell'effetto di riverbero. Girando esta manopola in senso orario aumenta la forza del riverbero.

DSP PRESET

Il DSP WRX-843 è come un EQ computerizzato con preset. Il pulsante PRESET DSP ti consente diambiare tra quosti preset.

ITALIANO //

AVVERTENZE E PRECAUZIONI

MISURE PREVENTIVE

1. Si prega di leggere attendamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avverenze di sicurezza. Non rimuovere mai avpane di sicurezza o altri informazioni dall'apprecchio.
5. Utilizzato l'apparecchiatura solo nel modo previsto e per lo scopo previsto.
6. Utilizzare solo supporti e/o supporti sufficientemente stabili e compatibili (per installazioni fisse). Assicurarsi che i supporti a parete siano installati e fissati correttamente. Assicurarsi che l'apparecchiatura sa installata in modo sicuro e non possa cadere.
7. Durante l'installazione, osservare le norme di sicurezza applicabili per il proprio paese.
8. Non installare eutilizzare l'apparecchiatura in prossimità di radiatori, diffusori di aria calda, forn o altre fonti di calore. Assicurarsi che l'apparecchiatura sia sempre installata in modo che sua sufficientemente raffreddata e non si possa surriscaldare.
9. Non posizionare mai le sorgenti di accensione, ad es. Candele accese, sull'attrezzatura.
10. Le feritoie di ventilazione non devono essere bloccate.
11. Mantenere una distanza minima di 20 cm intorno e sopra il dispositivo.
12. Non utilizzato questa apparecchiatura nelle immeditate vicinanze dell'acqua (non si applica a equipaggiamento speciale esterno - in questo caso, osservare le istruzioni speciali riportate di seguito). Non esporre questa apparecchiatura a materiali, fluidi o gas inflammabili. Evitare la luce solare diretta!
13. Accertarsi che gocciolamento o spruzzi d'acqua non possano entrare nell'apparecchio. Non posizionare contentitori pieni di liquidi, come vasi o recipienti perbere, sull'attrezzatura.
14. Assicurarsi che gli oggetti non possano cadere nel dispositivo.
15. Utilizzare esta apparecchiatura solo con gli accessori consigliati e previsti dal produttore.
16. Non aprire o modificare questa apparecchiatura.
17. Dopo aver collegato l'apparecchiatura, controllare tutti i cavi per evitare danni o incidenti, ad esempio a causa di rischi di inciampo.
18. Durante il trasporto, assicurarsi che l'apparecchiatura non possa cadere e possibilmente causare danni alla propietà e lesioni personali.
19. Se l'apparecchiatura non funzione più correttamente, se liquidi o oggetti sono entrati nell'apparecchio o se sono stati danneggiati in altri modo, spegnerlo immediatamente e scollegarlo alla presa di corrente (se si tratta di un dispositivo alimentato). Questa apparecchiatura può riparata solo da personale autorizzato e qualificato.
20. Pulire l'apparecchiatura con un panno asciutto.
21. Rispettare tutte le leggi applicabili in materia di smaltimento nel proprio paese. Durante lo smaltimento dell'imballaggio, si prega di分开are plastica e carta/cartone.
22. I sacchetti di plastica devono essere tenuti fuori alla portata dei bambini.
23. Si prega di notare che i cambiamenti o le modifiche non espessamente approvevati dalla parte responsablee della conformità potrebbero annullare l'autorizzazione dell'utente a utilizzato

l'apparecchiatura

PER ATTREZZATURE CHE COLLEGANO

ALLA RETE DI ALIMENTAZIONE

1. ATTENZIONE: se il cavo di alimentazione del dispositivo è dotato di un contatto di messa a terra, è necessario collegarlo a una presa con messa a terra di protezione. Non disattivare mai la messa a terra di protezione di un cavo di alimentazione.
2. Se l'attrezzatura è stata esposta a forti sbalzi di temperatura (ad esempio dopo il trasporto), non accenderla immediatamente. Umidità e condensa potrebbero danneggiare l'apparecchiatura. Non accendere l'apparecchiatura fino a quando non ha raggiunto la temperatura ambiente.
3. Prima di collegare l'apparecchiatura alla presa di corrente, verificare innanzitutto che la tensione e la frequenza di rete corrispondano ai valori specificati sull'apparecchiatura. Se l'apparecchiatura è dotata di un interrottore di selezione della tensione, collegare l'apparecchiatura alla presa di corrente solo se i valori dell'apparecchiatura e i valori di alimentazione di rete corrispondono. Se il cavo di alimentazione o l'alimentatore inclusi non si adatta alla presa a muro, contattare l'elettricista.
4. Non calpestare il cavo di alimentazione. Accertarsi che il cavo di alimentazione non si attorcigli, in particolare sulla presa di corrente e/o sull'adattatore di alimentazione e sul connettore dell'apparecchiatura.
5. Quando si collega l'apparecchiatura, accertarsi che il cavo di alimentazione o l'adattatore di alimentazione siano sempre liberamente accessibili. Scollegare sempre l'apparecchiatura dall'alimentazione elettrica se l'apparecchiatura non è in uso o se si desidera pulire l'apparecchiatura. Scollegare sempre il cavo di alimentazione e l'alimentatore alla presa di corrente alla presa o dall'adattatore e non tirando il cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani bagnate.
6. Quando possibile, evitare di accendere e spegnere l'apparecchiatura in rapida successione perché altrimenti si cui ridurre la vita utile dell'apparecchiatura.
7. INFORMAZIONI IMPORTANTI: sostituire i fusibili solo con fusibili dello stesso tipo e classificazione. Se un fusibile si brucia ripetutamente, contattare un centro di assistenza autorizzato.
8. Per scollegare Completely l'apparecchiatura nella rete elettrica, scollegare il cavo di alimentazione o l'alimentatore nella presa di corrente.
9. Scollegare il cavo di alimentazione e l'alimentatore alla presa di corrente se esiste il rischio di un fulmine o prima di lunghi periodi di inutilizzo.

Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno non ci sono parti riparabili dallutente. La manutenzione e le riparazioni devono essere eseguite esclusivamente da personale di assistenza qualificato.

Il triangolo di emergenza con il symbolo del fulmine indica una tensione non isolata pericolosa all'interno dell'unità, che potrebbe causare una

scossa elettrica. Il triangolo di emergenza con un punto esclamativo indica importanti istruzioni operative e di manutenzione.

ATTENZIONE! ALTI VOLUMI NEI PRODOTTI AUDIO!
Questo dispositivo è pensato per un uso professionale.
Danni all'udito dovuti a volume elevato è esposizione.
prolungata: Quando in uso, quello prodotto può essere livelli di pressione sonora elevati (SPL) che

posso n portare a danni irreversibili all'udito in artisti, dipendenti e membri del pubblico. Per quello motivo, evitare un'esposizione prolongata a volumi superiori a 90 dB.

SICUREZZA DELLA BATTERIA

1. Tenere oggetti conduittivi come chiavi, gioielli o altri materiali lontano dai terminali della batteria. In caso contrario, la batteria potrebbe essere cortocircuitata, con seguenti lesioni o usioni.
2. Non invertire mai la polarità dei contatti della batteria.
3. Tenere la batteria lontana da calore eccessivo e luce solare diretta. Non posizionario sopra o in appearecchi di riscaldamento, come forn i microonde o radiatori. Le batterie possono esplodere se surriscaldate.
4. Non tentare di alterare o modificare la batteria, inseire materiali estranei nella batteria o immergerla o portarla aicontato con acqua o altri liquidi. In caso contrario, potrebbero verificarsi incendi, esplosioni o altre situazioni pericolose.
5. In caso di perdita di acido della batteria, assicurarsi che non entri in contatto con la pelle o gli occhi. Se ciò si verifica, sciacquare immediatamente con acqua pulita e consulhare un medico.
6. Nel caso in cui la batteria si deformi, si surriscaldi o cambi colore durante la ricarica o la conservazione, evitare di utilizzato immediamente il dispositorio e rimuovere la batteria. Un ulteriore utilizzo del dispositorio potrebbe portare alla fuoriuscita di acido della batteria o causare un incendio o un'esplosione.
7. NonMETTERe le batterie nel fuoco perché potrebbero esplodere.Le batterie danneggiate possono anche esplodere.
8. Smaltire le batterie usate in conformità con le normative locali. L'uso improprio della batteria può provocare un incendio, un'esplosione o altre situazioni pericolose.
9. Non permettere a bambini o animali domestici di masticare o aspirare la batteria. Ciò potrebbe causare danni o esplosioni.
10. Non colpire, forare o posizionare la batteria sotto alta pressione. Altrimenti ciò potrebbe causare un cortocircuito o un surriscaldamento.
11. Non far cadere il disposativo o la batteria. Se il disposativo o la batteria vengono lasciati cadere, specialmente su una superficie dura, uno o entrambi potrebbero essere danneggiati.
12. Se il tempo di standby del disposativo è significativamente ridotto, sostituire la batteria.
13. Se il disposativo è dotato di una batteria integrata e non rimovibile, non tentare di rimuovere la batteria, poiché ciò potrebbe causare danni al disposativo. Portare il disposativo presso un centro di assistenza autorizzato per la sostituzione della batteria.

MPORTANTE: Caricare la batteria solo con il systema di ricarica dedicato.

SPECIFICHE

PRESTAZIONI ACUSTICHE

Risposta in frequenza	35Hz-20KHz
Max Peak SPL (@ 1m)	Meglio di 103dB
Punto di Crossover	200Hz
Dispersione	120 °×20 °
Impedenza di ingressso	4 ohm

SEZIONE ALTA FREQUENZA

Genere	Mini line array
Dimensione	6 x 2,75"
Cono Materiale	Fibra di vetro
Dimensione del magnete	1"
Materiale magnetico	neodimio

SEZIONEBASSAFREQUENZA

Genere	Sistema Subwoofer
Dimensione	8"
Dimensione del magnete	40 OZ
Materialie magnetico	ferrite
Voice Coil Diameter	2"

SISTEMA DI PRESTAZIONI DELL'AMPLIFICATORE

Potenza nominale RMS	600W (RMS)
Picco di potenza nominale	3000W (picco)
THD	0,5% + 0,03%
genere	Classe D + Classe AB
Line Input Gain	-6dB
Mic Input Gain	-60dB
Raffreddamantola con regolazione
	della velocità

ENERGIA

Tipodi cavo di linea	TIPO USA SPINA
Voltaggio	110V-120V 60HZ
Voltaggio	220V-240V 50HZ

DIMENSIONI CONFEZIONATE

Dimensioni (H×L×P)	610×520×415mm
	24×24,47×16,33 pollici
Peso	13,5 kg. / 29,76 libbre

DIMENSIONI

Dimensioni (H×L×P)	1980×320×300mm
	77,95×12,6×11,8 pollici
Peso	11 kg. / 24.25 libbre
