MANUALE UTENTE TG1000N ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza. www.electrolux.com

registrare il vosto prodotto e ricevere un servizio miglior: www.electrolux.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avverenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'infallazione e del primo utilizzato leggere conattenzione il libretto istruzioni, inclusi i suggerimenti e le avventenze. Per evitare errors e incidenti, è importante garantire che tutte le persone che utilizzato l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzzi sia correttamente informatato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produtto non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persona, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state astruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini gio-cando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve renderere inutilizzabili tali chiusure prima di eliminare l'appareccchio sostituito, per evitare che

diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, via sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/ o bevande nelle modalità descritte nelle presenti istruzioni.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
  Non utilizzato altre apparecchiature elettriche (per esempio gelatiere) all'in-terno del frigorifero, salvo quella approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchia-tura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è inflammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libero e scintille
• aerare bene il locale in cui si trovai l'apparecchiatura
• É pericoloso cancellare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolonghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un seguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovari in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfettamente stabile, non insere la spina. Il collegamento potrebbe provocare scosse elettriche o create un rischio di incendio.

6. L'apparecchiatura non deve essere messa in funzione perché il coprilampada interno (se previsto).

7. Questa apparecchiatura è pesante.
   Procedere con cautela durante gli spostamenti.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto pottrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolongata del l'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampade speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

AVVERTENZA!

Non posizionare cibo congelato sul piano di lavoro, in quanto il freddo e il vapore potrebbero produrre condensa all'internalo. Il liquido risultante potrebbe provocare dei malfunzionamenti. Si consiglia quindi di non posizionare o lasciare cibi congelati di nessun tipo sul piano di lavoro.

1.3 Uso quotidiano

Non collocare pentole calde sulle parti in plastica dell'apparecchio.
Non collocare gas e liquidi inflammabili nell'apparecchio, perché potrebbero esplodere.

• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete posteriore (per le apparecchiature di tipo no-frost)
  Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
  Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• Ighiaccioli possono provocare bruciature da gelo se consumati immediamente dopo averli toti dall'apparecchio.

1.4 Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
  Non pulire l'apparecchiatura con oggett i metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.
  Non utilizzato mai asciugacapelli o altri apparecchi riscaldanti per accelerare lo sbrinamento. Un calore eccessivo cui danneggiare le parti in plastica interne e l'umidità cui penetrare nel systeme elettrico rendendolo sotto tensione.

1.5 Installazione

Per il collegamento elettrico, seguire attendamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negotio in cui è stato acquistato. In questo caso conservare l'imbal-laggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per

consentire all'olio di arrivare nel compressore.

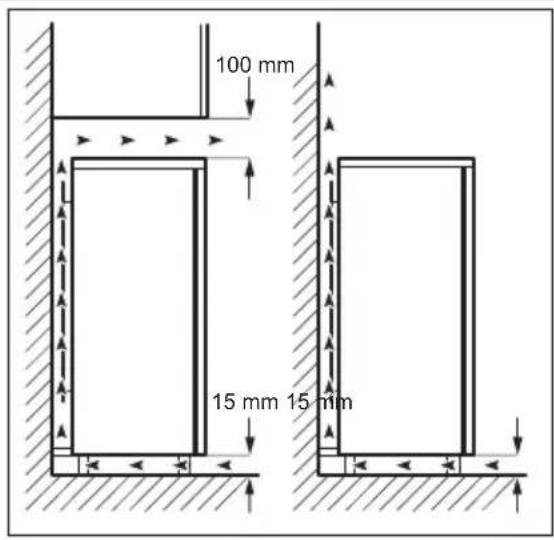

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si cui sulliriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installmente.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere più vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessible.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

Gli interventi elettrici sull'apparecchiatura devono essere eseguite esclusiva

mente da elettriciisti qualificati o da personale competente.

Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzato solo ricambi originali.

1.7 Tutela ambientale

Questo appearecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas inflammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo appearecchio contrassegnati dal simbolo sono riciclabili.

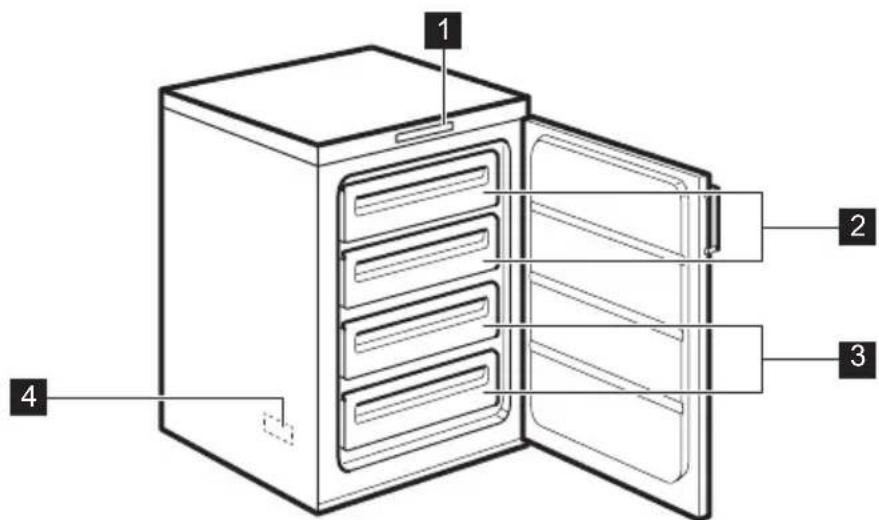

2. DESCrizIONE DEL PRODOTTO

1 Pannello dei comandi
2 Cassetti congelatore

3 Cassetti per la conservazione
4 Targhetta dei dati

3. PANNELLO DEI COMANDI

Spia On/Off verde
Regolatore della temperatura e interruttore On/Off
3 Spia congelamento rapido gialla
4 Interruttore disattivazione segnale acustico e congelamento rapido
Spia allarme rossa

3.1 Accensione

1. Al terme dell'installazione, lasciare riposare l'apparecchio per 4 ore.
2. Inserire la spina nella presa a parete.
3. Impostare il regolatore della temperature su livello inferiore alla posizione << - 16 °C >>.
4. La spia On/Off verde si accendera e quella di allarme rossa lampeggerà.
5. L'accensione della spia On/Off verde indica che l'apparecchiatura è accessa.
6. Il lampeggiamento della spia allarme rossa indica una temperatura errata nel vano congelatore. Inoltre, è possibile che sia emesso un suono intermittente, disattivabile premendo una volta l'interruttore disattivazione segnale acustico e congelamento rapido.
7. Quando si accende il congelatore per la prima volta, la spia di allarme rossa lampeggerà fino a quando la temperatura interna raggiunge un livello adeguato per la conservazione sicura del cibo congelato.

3.2 Spegnimento

1. Per spagnere l'apparecchiatura, ruotare il regolatore della temperatura in posizione "O".
2. Per scollegare l'apparecchiatura alla corrente elettrica, staccare la spina alla presa a parete.

3.3 Regolazione della temperatura

La temperatura all'interno dell'apparecchiatura è controllata dal Regolatore della Temperatura che si trova sul Pannello dei comandi.

Per regolare il livello di raffreddamento, procedere come segue:

• ruotare il regolatore della temperatura sul massimo per augmentare l'intensità di raffreddamento.
• ruotare il regolatore della temperatura verso l'impostazione massima per augmentare l'intensità del raffreddamento.

In condizioni normali, si consiglia di utilizzato una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente
• frequenza di aperture della porta
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

3.4 Spia allarme rossa

In normali condizioni di funzionamento, la temperature interna del congelatore assicurera la conservazione duratura del cibo conservato.

Quando la temperatura sale除去 un certo livello (-12^) , l'apparecchio émettere un allarme acustico e luminoso. La spia luminosa lampeggerà di rosso (spia allarme rossa), cioè l'allarme acustico sare emesso a intervalli intermittenti.

Per disattivare l'allarme acustico premere una volta l'interruttore di disattivazione segnale acustico.

Quando si accende il congelatore per la prima volta, la spia di allarme rossa lampeggerà fino a quando la temperatura interna raggiunge un livello adeguato per la conservazione sicura del cibo congelato.

3.5 Funzione di congelamento rapido

Se è necessario congelare più di 3-4 kg di alimenti:

1. Premere l'interruttore di congelamento rapido per 2-3 secondi per attivare la funzione di congelamento rapido 6-24 ore prima di insertire il cibo fresco nel congelatore; la spia di congelamento rapido gialla si accenderà. Il compressore funzionera ora in modo continuo, al fine di garantire che i cibi freschi vengano congelati il più rapi-damente possibile.
2. É possibile disattivare la funzione in qualsiast momento premendo l'interruttore di congelamento rapido per 2-3 secondi.

3. Posizione are gli alimenti all'interno dei vani del congelatore (indicati con la grafica).

4. Quando il cibo è completamente congelato (potrebbero occorrere sono a 24 ore) disattivare manually la funzione di congelamento rapido premendo l'interruttore di congelamento rapido per 2-3 secondi;anche la spia di congelamento rapido gialla si spe-gnerà.

5. Spostare gli alimenti congelati dai vani del congelatore negli altri scomparti (destinati alla conservazione), ondefareosto per un'alto congelamento.

Se si lascia accidentally accesa la funzione di congelamento rapido, la suddetta sare spenta automaticamente 48 ore dopo. Anche la spia di congelamento rapido gialla si spegnerà.

4. PRIMO UTILIZZO

4.1 Pulizia dell'interno

Prima di utilizzato l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore

dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

5. UTILIZZO QUOTIDIANO

5.1 Congelazione di alimenti freschi

I vani del congelatore (indicati con la grafica) sono adatti alla congelazione di alimenti freschi e alla conservazione a lungo termini di alimenti congelati e surgelati.

Per la congelazione di cibi freschi azionare la funzione di congelamento rapido.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetto, un'etichetta presente sulle pareti interne dell'apparecchiatura.

Ilprocessodicongelamento dura 24 ore: nonaggiungerealtri alimenti da congelare per tutta la durata delprocesso.

5.2 Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzato, lasciare in funzione l'apparecchia-tura per almeno 2 ore con una regolazione alla prima di introdurre gli alimenti.

Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita"indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

5.3 Scongelamento

Prima dell'utilizzato, i cibi surgelati o conge-lati possono essere scongelati a temperatura ambiente.

Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente,enza essere prima scongelati: in quello caso,ottomavia, la cottura durera più a lungo.

6. CONSIGLIE SUGGERIMENTI UTILI

6.1 Consigli per il congelamento

Per unprocesso di congelamento ottmale,ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetto;
• il processo di congelamento dura 24 ore. In quello periodo nonaggiungere altri cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuramente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completinge e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
  non lasciare che cibo fresco non congelato entri in contatto con quello giagcongelato, per evitare un aumento della temperature in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediamente dopo la rimozione dal vano con

gelatore, possono causare ustioni da congelamento della pelle;

• si consiglia di riportare la data di conge-lamento su agli singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

6.2 Consigli per la conservazione dei surgelati

Per ottenere risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo
• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;
• Non après frequentlymente la porta e limitare il più possibile i tempi di aperture;
• Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati;
  Non superare la durata di conservazione significata sulla confezione.

7. PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo appearecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

7.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e privile di residui.
• Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'internalo, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione glierera le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine dimarca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in quello appearecchio. Per quello motivosi raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po'di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

7.2 Sbrinamento del vano congelatore

Il vano congelatore in quello modello è di tipo "no frost", perché non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

7.3 Tecnologia No-Frost

Per facilitare la rimozione dello strato di ghiaccio, l'evaporatore è assistivo da una resistenza elettrica durante la procedura di sbrinamento. Il ventilatore si trova in posizione OFF. L'acqua di sbrinamento gocciola nella vaschetta presso il compressore ed evaporata. Nel corso della procedura di sbrinamento (circa 30 minuti) l'evaporatore si riscalda ma non comporta modifiche per la temperatura interna.

Gli alimenti devono essere ben confezionati per evitare la formazione di umidità come risultato della circolazione di aria. Non ostruire i fori di ventilazione.

Si raccomanda di collocare tutti i cibi nei cestelli del vano congelatore.

7.4 Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura alla re- te elettrica
2. Estrarre tutti gli alimenti
3. Pulire l'apparecchiatura e tutti gli accessori
4. Lasciare il coperchio aperto per evitarre la formazione di odori sgradevoli.

Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

8. COSA FARE SE...

AVVERTENZA!

Prima di eseguire la ricerca guasti, estrarre la spina alla presa di alimentazione.

Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettriciisti qualificati o da personale competente.

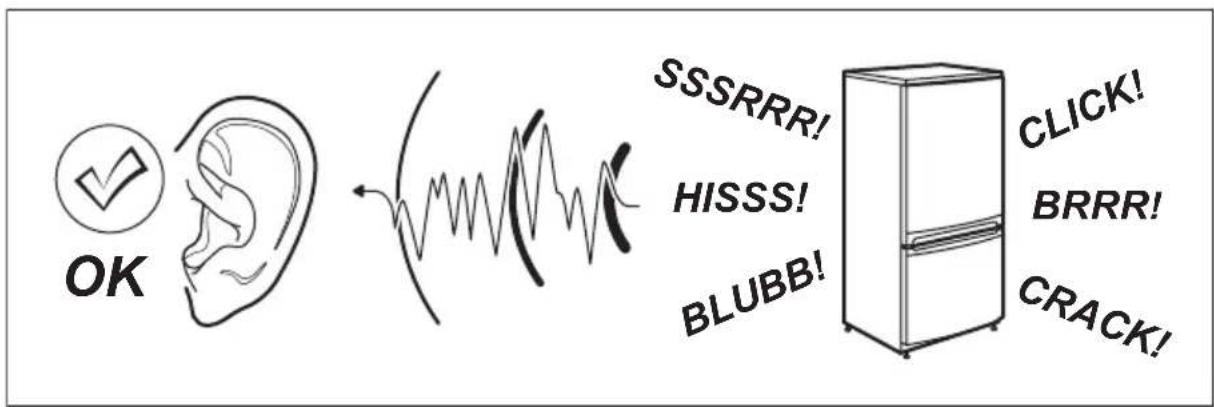

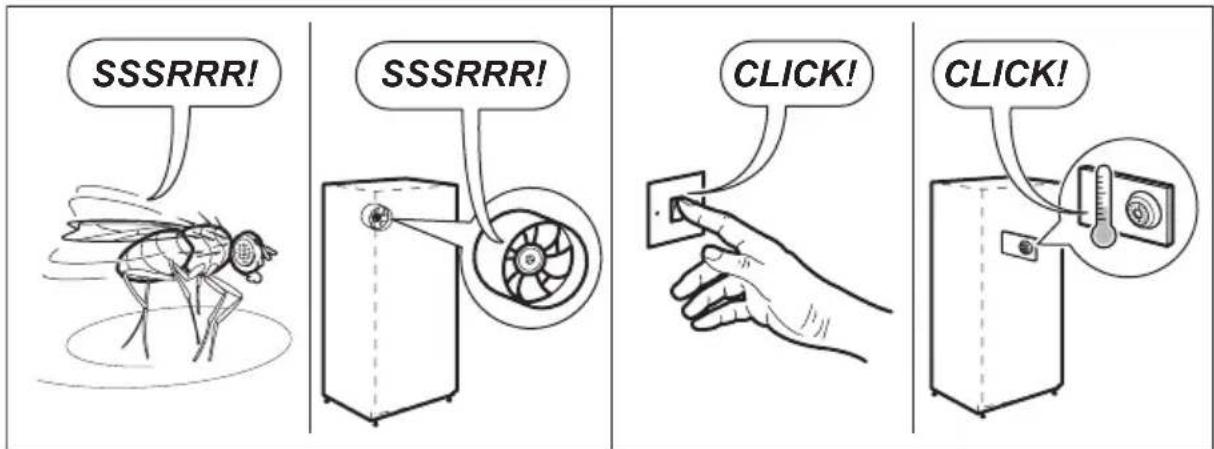

Durante I'uso alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Il funzionamento dell'apparecchiatura è discontinuo, perché l'arresto del compressore non segnala un'interruzione della corrente elettrica. Non toccare i componenti elettrici dell'apparecchiatura sulla aver prima interrotto il circuito.

Problema Possibile causa Soluzione
L'apparecchiatura è rumorosa	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti e quattro i piedini devono essere aicontatto con il pavimento)
Il compressore ri-mane sempre in fun-zione.	Il controllo termostatico non è stato impostato correttamente	Impostare una temperature superiore
Le porte non sono perfet-mente chiuse	Controllare che le porte si chiudano perfettamente e che le guarnizioni siano in- tegre e pulite
La porta viene aperta trop- po frequently.	Limitare il più possibile il tempo di aperture della por-ta.
Sono stati introdotti molti alimenti da surgelare con-temporaneamente	Attendere alcune ore e ri-controllare la temperature.
Gli alimenti introdotti nel-l'apparecchiatura erano troppo caldi.	Prima di introdurre alimenti caldi nel congelatore, la-sciarli raffreddare a tempe-ratura ambiente.
La temperature ambiente è troppo alta.	Abbassare la temperature ambiente.
Presenza di brina eccessiva.	Gli alimenti non sono av-volti correttamente.	Avvolgere correttamente gli alimenti.
Le porte non sono perfet-mente chiuse	Controllare che le porte si chiudano perfettamente e che le guarnizioni siano in- tegre e pulite
Il regolatore della tempera-tura non è impostato cor-rettamente	Impostare una temperature superiore
La temperature al-l'interno del conge-latore è troppo alta	Il regolatore della tempera-tura non è impostato cor-rettamente	Impostare una temperature inferiore
La porta non si chiude perfettamente	Controllare che la porta si chiuda perfettamente e che le guarnizioni siano integre e pulite
Sono stati introdotti molti alimenti da surgelare con-temporaneamente	Introduire gli alimenti da congelare molto alla volta
Gli alimenti introdotti nel-l'apparecchiatura erano troppo caldi.		Prima di introdurre alimenti nel congelatore, lasciarli raffreddare a temperatura am-biente.
Gli alimenti da congelaresono troppo vicini tra loro.		Disporre i surgelati in modo da consentire una correttarcircolazione dell'aria fredda.
La temperature al-l'interno del conge-latore è troppo bas-sa	Il regolatore della tempera-tura non è impostato cor-rettamente	Impostare una temperatura superiore
L'apparecchiaturanon funziona. Non si accendono né il cir-cuito refrigerante né la lampadina	La spina non è insertita correttamente nella presa di alimentazione	Inserire correttamente la spina nella presa.
L'apparecchiatura non ri-ceve corrente		Provarare a collegare un'altra apparecchiatura elettrica al-la presa di alimentazione
L'apparecchiatura non èccessa.		Accendere l'apparecchiatu-ra
Nella presa di alimentazio-ne non è presente tensio-ne (provare a collegarvi un'altra apparecchiatura elettrica)		Rivolgersi a un elettricista.
L'apparecchiaturanon raffredda	La spina non è insertita correttamente nella presa di alimentazione	Inserire correttamente la spina nella presa.
Nella presa di alimentazio-ne non è presente tensio-ne (provare a collegarvi un'altra apparecchiatura elettrica)		Rivolgersi a un elettricista.
L'apparecchiatura non èccessa.		Accendere l'apparecchiatu-ra
Il regolatore della tempera-tura non è accesso		Controllare il regolatore del-la temperatura
Spia verde lampeg-giante	Problema nel sensore di temperatura	Contattare il servizio assi-stenza

8.1 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

9. INSTALLAZIONE

AVVERTENZA!

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'infallazione.

9.1 Luogo d'installazione

Questa apparecchiatura può essere installata in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni ottimali è consigliabile

installarlo in un luogo la cui temperatura ambiente corrisponda alla classe climatica indica sulla targhetto del modello:

Classe Temperatura ambiente clima-tica

SN da +10°C a 32°C

N da +16°C a 32°C

ST da +16°C a 38°C

T da +16°C a 43°C

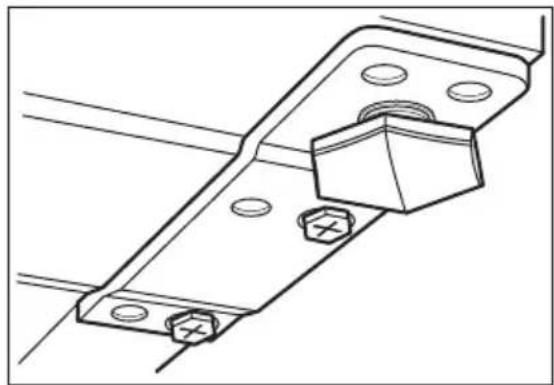

9.2 Livellamento

L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

9.3 Posizione

L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc.. Verificare che sul dato posteriori sia garantita un'adeguata circolazione dell'aria. Per ottenerere prestazioni ottimali, se I'apparecchiatura è installata quello un pensile, si raccomanda di mantenere una distanza minima di 100mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare I'apparecchiatura fatto un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili. Se I'apparecchiatura è installata in un angolo con il dato incernierato verso la parete, la distanza rispetto a quest'ultima deve essere di almeno 10mm , in modo che la porta possa aprirsi in misura sufficiente per consentire la rimozione dei ripiani.

AVVERTENZA!

L'apparecchiatura deve poter essere scollegabile alla presa di corrente; pertanto, al termine dell'inistallazone, la spina deve essere facilemente accessibile.

9.4 Possibilità di invertire la porta

Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tengaben ferme le porte dell'apparecchiatura.

Per modificare il senso di aperture della porta, procedere come segue:

• Estrarre la spina dalla presa di alimentazione.
• Inclinare l'apparecchiatura versus la parte posteriore facendo in modo che il compressore non tocchi il pavimento.
• Svitare il piedino sinistro.
• Rimuovere le viti alla cerniera inferiore della porta.

Se la temperatura ambiente è Bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente. Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza più vicino. L'intervento di inversionione delle porte, eseguito dai tecnici del servizio post-vendita, sare a carico dell'utente.

9.5 Collegamento elettrico

Prima di insertire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è

• Smontare la porta dell'apparecchiatura, tirandola leggermente verso il basso.

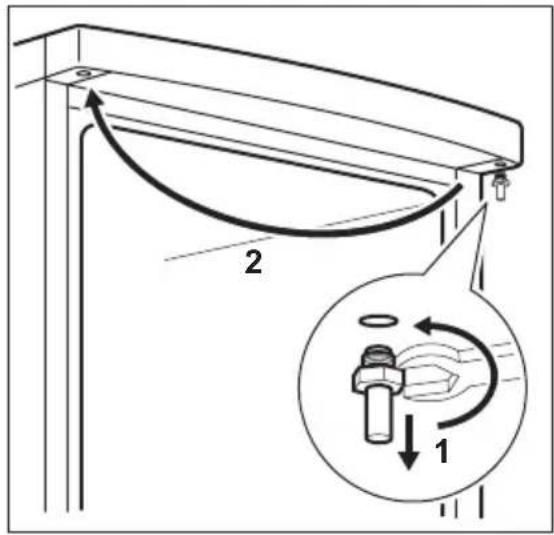

• Svitare il perno della cerniera superiore della porta dell'apparecchiatura, quindi riavvitarlo in sede sull'alto lato.
• Montare la porta dell'apparecchiatura sul perno della cerniera superiore.

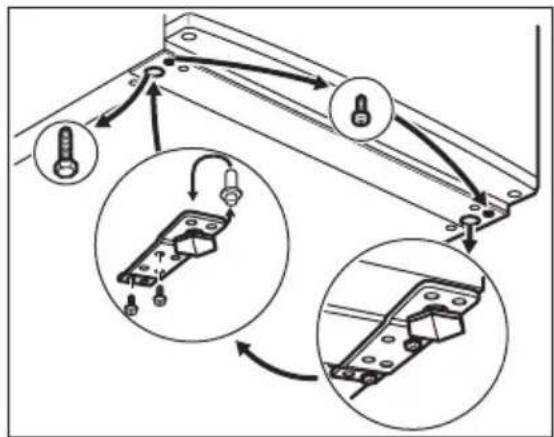

  Rimuovere la cerniera inferiore. Inserire il perno nella direzione della freccia.
• Rimuovere la vite e installarla sul lato opposto.
  Installare la cerniera inferiore sul lato opposto, lasciando invariata la posizione della porta.
• Awitare l'unica vite rimasta nella sede vuota sull'altro lato, insieme al piedino destro regolabile.

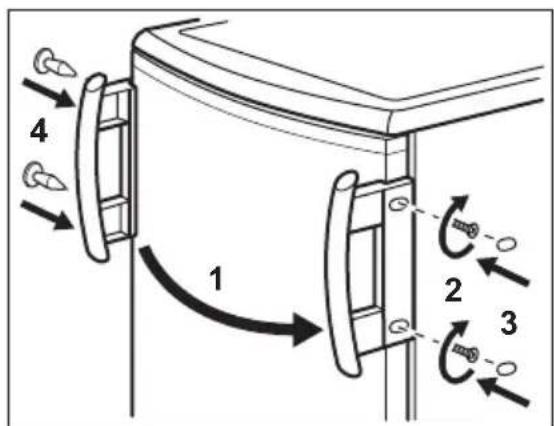

• Rimuovere e installare la maniglia (se necessario) sull'alto lato.
  Ripositionare I'apparecchiatura, livellarla, attendere almeno quattro ore e inse-ire la spina nella presa.

Eseguire un controlo finale per accertarsi che:

• Tutte le viti sono serrate.
• La porta si apra e si chiuda correttamente.

collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consul-tando un elettricista qualificato.

Il fabbricante declina qualsi asi responsabilita se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle dirittive CEE.

10. RUMOROSITA

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

11. DATI TECHNICI

Dimensioni

Altezza 850 mm

Larghezza 595 mm

Profondità 635 mm

Tempo di risalita 13 h

Tensione 230 V

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetto del modello, applicata sul lato sinistro in-
terno dell'apparecchiatura, e sull'etichetta dei valori energetici.

12. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il symbolo.
Buttare I'imballaggio negli apposti
contenitori per il riciclaggio.
Aiutare a proteggere I'ambiente e la salute
umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che
riportano il symbolo insieme ai normali
rifiuti domestici. Portare il prodotto al
punto di riciclaggio più vicino o contattare
il comune di residenza.

Informazioni: Dove portare gli appearecchi fuori uso? In qualiasi negozio che vende appearecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

CONTENTS

1. SAFETY INSTRUCTIONS 49
   2.PRODUCT DESCRIPTION 51
   3.CONTROL PANEL. 51
2. FIRST USE 53
   5.DAILYUSE 53
3. HELPFUL HINTS AND TIPS 53
   7.CARE AND CLEANING. 54
4. WHAT TO DO IF. 55
5. INSTALLATION 57
   10.NOISE 60
6. TECHNICAL DATA 61
7. ENVIRONMENT CONCERNS 61
