MANUALE UTENTE GT18410 ELECTROLUX

Benuvenuto nel mondo di Electrolux!

Grazie per aver scelto un prodotto di prima classe della Electrolux e speriamo che vi dara molte soddisfazioni in futuro. L'ambizione Electrolux e di offrire una vasta gamma di prodotti di qualita che rendono la vita piu comoda. Si possono trovare alcuni esempi nella copertina di questo manuale. E' opportuno prendersi un paio di minuti per studiare questo manuale in modo tale da poter usufruire dei benefici di questo nuovo elettrodomestico. Promettiamo di fornire una esperienza per l'utente di elevata qualita dando una tranquillita di garanzia sul prodotto. Buona fortuna!

Nel manuale d'uso si usano i seguenti simboli:

Informazioni importanti concernenti la Vostra sicurezza personale ed informazioni per evitare guasti nell'apparecchio

Informazioni generali e suggerimenti utili

Informazioni sulla protezione ambiente

Smaltimento

Assicurandosi che questo prodotto sia smaltito correttamente si eviteranno potenziali conseguenze dannose per l'ambiente e per la salute dell'uomo.

Il simbolo sul prodotto indica che questo prodotto non puo essere trattato come rifiuto domestico ma deve essere portato in un adatto punto di raccolta per il riciclaggio di attrezzature elettriche ed elettroniche. Per maggiori informazioni dettagliate sul riciclaggio di questo prodotto contattare l'ufficio locale della propria citta, il servizio di smaltimento rifiuti domestici o il negozio dove e stato acquistato l'elettrodomestico.

Indice

Informazioni di sicurezza 42

Descrizione del prodotto ....42

Pannello di controllo 43

Display 43

Installazione 43

Primo utilizzo ....44

Accensione/spegnimento 44

Accendere il freezer 44

Spegnere il freezer ....44

Utilizzo quotidiano 44

Regolazione della temperatura ....44

Funzione Super Freeze ....44

Funzione Drinks Chill 45

Funzione Eco Mode ....45

Funzione Child Lock 45

Allarme 46

Cestelli di conservazione ....46

Chiusura di sicurezza 46

Aprire e chiudere il coperchio. 47

Cura e pulizia 47

Sbrinare il freezer 47

Pulizia 47

Quando non e utilizzato 47

Cambiare la lampadina della luce ....48

Consigli e suggerimenti utili 48

Surgelare il cibo 48

Conservazione del cibo 48

In caso di caduta di tensione o guasti .....48

Cosa fare se....48

Servizio di riparazione 49

Dati tecnici 50

Informazioni di sicurezza

Prima di installare ed usare l'apparecchiatura legger attentamente questo libro d'istruzioni per l'utente. Esso contiene le precauzioni di sicurezza, suggerimenti, informazioni ed idee. Se il freezer e usato in conformita con le istruzioni scritte, esso funzionera correttamente dando grossissime soddisfazioni.

Questi avvertimenti sono suggeriti nell'interesse della sicurezza. Leggerle attentamente prima di installare o utilizzare l'apparecchio.

- Utilizzare il freezer solo per conservare cibo surgelato, per surgelare cibo fresco o fare cubetti di ghiaccio.

- Non ingerire i cubetti di ghiaccio o i ghiaccioli immediatamente dopo averli estratti dal freezer. Potrebbero causare delle bruciature da gelo.

- Non permettere ai bambini di giocare o nascondersi all'interno del freezer in quanto potrebbero rimanervi intrappolati e soffocare.

- Non conservare contenitori in vetro pieni di liquidi nel freezer in quanto essi potrebbero scoppiare.

- Assicurarsi che il freezer non risieda sopra il cavo di alimentazione della corrente.

- Prima di effettuare pulizia o manutenzione scollagare sempre l'apparecchiatura dalla presa di corrente.

- Non usare altri elettrodomestici (come quegli elettrodomestici per la panna) all'interno del freezer.

- Questo elettrodomestico contiene un gas naturale tollerato dall'ambiente, isobutano (R600a). Tuttavia bisogna fara attenzione in quanto esso e

infiammabile. Quindi e essenziale assicurarsi che i condotti refrigeranti non siano danneggiati.

E' molto importante che questo libro di istruzioni sia conservato assieme all'elettrodomestico per futuri riferimenti.

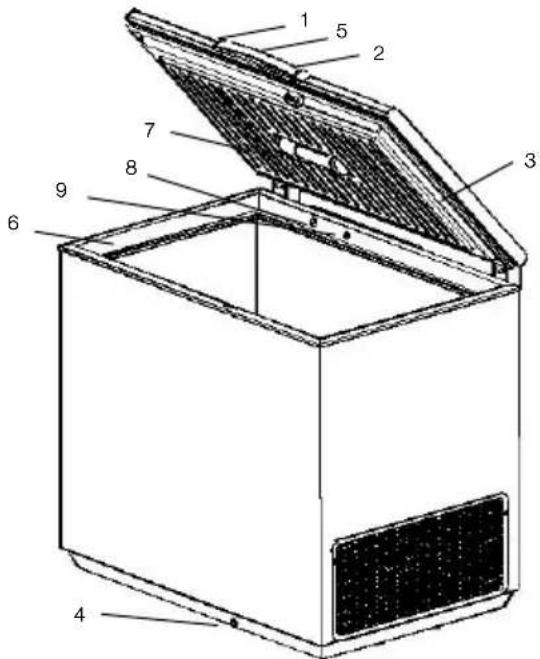

Descrizione del prodotto

1. maniglia del coperchio

2. chiusura di sicurezza

3. guarnizione

4. drenaggio dell'acqua causata dallo sbrinamento

5. pannello di controllo

6. bordo superiore

7. luce

8. valvola: facile riapertura del coperchio

9. sistema low-frost: riduce dell' 80 per cento la formazione di brina nel congelatore orizzontale

Pannello di controllo

A - pulsante dell'elettrodomestico ON/OFF

B - pulsante di regolazione temperatura

C - Display

D - pulsante funzioni

E - pulsante di conferma

Display

* Indica che l'elettrodomestico e acceso, aumenta di velocita quando e attivata la funzione Super Freeze.

Indica che la temperatura del freezer non e sufficientemente bassa o che il coperchio e stato lasciato aperto.

Indica che la funzione Super Freeze e attivata per grandi quantita di cibo fresco e spegne l'allarme sonoro.

Indica che la funzione Drinks Chill (bibite fredde) e attivata.

Indica che la funzione Eco Mode (risparemio energetio) e attivata

Indica che la funzione Child Lock (blocco per i bambini) e attivata

-88 Indica la temperatura all'interno del freezer.

1. Indica il numero di minuti sufficienti per raffreddare le bevande quando la funzione Drinks Chill e attiva.

Installazione

- Aspettare almeno 2 ore prima di connettere il freezer all'alimentazione elettrica per assicurarsi che il circuito refrigerante sia completamente efficiente.

- Installare il freezer in una camera asciutta e ben ventilata. Evitare luoghi vicino fonti di calore o esposti direttamente alla luce del sole.

• La temperatura della camera deve corrispondere alla classificazione climatica per la quale il freezer e stato progettato, vedi capitolo "dati tecnici".
• Posizionare il freezer in orizzontale su una superficie stabile, che occupa in tutto circa 1,2 mt.
• Per un ottimo funzionamento e per evitare danni quando il coperchio e aperto, lasciare uno spazio di almeno 5 cm dal muro posteriore e di 5 cm ai lati.
• Prima di collegare il freezer all'alimentazione elettrica, assicurarsi che il voltaggio corrisponda a quello indicato nel capitolo "dati tecnici" sotto la voce "voltaggio.

! Pericolo!

• Assicurarsi che il freezer non risieda sul cavo di alimentazione alla rete elettrica.
• Non rimuovere il cavo di alimentazione alla rete elettrica tirandolo, soprattutto quando il freezer viene spostato dal suo alloggiamento.
• Il cavo di alimentazione alla rete elettrica deve essere sostituito solo da personale di assistenza qualificato.
• Assicurarsi che la presa di corrente non venga schiacciata o danneggiata dalla parte posteriore del freezer.
• Ci deve essere un adeguata ventilazione attorno all'elettrodomestico.
• Qualsiasi lavoro elettrico necessario ad installare questo elettrodomestico deve essere eseguito solo da elettricisti qualificati.

Attenzione! Questo

elettrodomestico deve essere collegato a massa.

Primo utilizzo

• rima di essere utilizzato per la prima volta il freezer deve essere pulito all'interno, vedi il capitolo " cura e pulizia".
• Collegare l'elettrodomestico alla corrente.
• Premere il pulsante (A) per accendere l'elettrodomestico.
• Il display si illuminera.
• Il simbolo ( )lampeggera sul display e l'allarme emettera un segnale acustico fino a che la temperatura all'interno del freezer non sara sufficientemente bassa per conservarvi del cibo
• Premere il pulsante (E) per spegnere l'allarme. Il simbolo (⚠️ smettera normalmente di lampeggiare dopo diverse ore.
• Mettere il cibo nel freezer solo quando il simbolo (⚠️) e sparito. La temperatura del freezer e impostata per raggiungere -18°C, che e la temperatura ottimale di conservazione come impostata nell'Eco Mode ( )

Accensione/spegnimento

Accendere il freezer

• Premere il pulsante (A) per accendere l'elettrodomestico.
• Il display si accende.

Spegnere il freezer

• Premere il pulsantee (A) per piu di un secondo fino a che il conto alla rovescia "3-2-1" scompare e si sente una sequenza di segnali acustici.
• Il display si spegne.

Attenzione! Non riporre oggetti sul pannello di controllo in quanto essi potrebbero accidentalmente spegnere il freezer.

Utilizzo quotidiano

Regolazione della temperatura

La temperatura deve essere regolata fra -15°C e -24°C. Suggeriamo di impostare la tempertura del freezer a -18°C, che garantisce un corretto surgelamento ed una corretta conservazione del cibo surgelato.

• Premere il pulsante (B) diverse volte fino a che si raggiunge la temperatura desiderata.
• La temperatura sul display lampeggia e ne indica l'impostazione.
• Premere il pulsante (E) per confermare la temperatura desiderata. Si sentira un segnale acustico.
• La temperatura sul display smettera di lampeggiare nuovamente ed indichera la temperatura all'interno del freezer.
• La nuova temperatura regolata viene raggiunta dopo diverse ore. Durante questo intervallo di tempo e normale che la temperatura sul dispaly sia diversa da quella impostata.

Attenzione! Le differenze fra le temperatura sul display e la temperatura impostata sono normali specialmente quando:

• Le impostazioni della temperatura sono state regolate di recente.
• Il coperchio e rimasto aperto pe lungo tempo.
• E' stato immesso cibo caldo all'interno del freezer.
  • La funzion Super Freeze e attivata.

Funzione Super Freeze

Se devono essere surgelati 3-4 kg di cibo fresco, il freezer ha bisogno di essere pre-raffreddato.

• Almeno 24 ore prima di mettere in cibo fresco nel freezer, premere il pulsante (D) diverse volte fino a che il simbolo corrispondente (SUPER) lampeggia sul dispaly.
• Premere il pulsante (E) entro pochi secondi per confermare l'attivazione del Super Freeze. Il simbolo (smettera di lampeggiare, si sentira un segnale acustico e l'animazione sul display sara piu veloce.
• Mettere il cibo nel freezer. Dopo 52 ore questa funzione si disattivera automaticamente e il freezer ritornera alla normale temperatura di conservazione. Questa funzione puo essere disattivata in qualsiasi momento premendo il pulsante (D) fino a che il simbolo corrispondente (lampeggia nuovamente sul display e poi premendo il pulsante (E) per confermare la disattivazione.

Funzione Drinks Chill

Utilizzare questa funzione come una avvertimento di sicurezza quando si inseriscono bottiglie nel freezer, in quanto esse potrebbero scoppiare all'inteno di esso.

• Premere il pulsante (D) diverse volte fino a che il simbolo corrispondente () lampeggia sul display.
• Premere il pulsante (E) entro pochi secondi per confermare l'attivazione di Drinks Chill. Il simbolo ( ) smettera di lampeggiare e si sentira un segnale acustico.
• Premere il pulsante (B) diverse volte o continuamente per impostare il desiderato numero di minuti (da 1 a 90 minuti).
• Mettere i drink nel freezer.
• Alla fine del tempo impostato l'allarme emettera un segnale acustico; il

simbolo (☐) e il tempo lampeggeranno sul display.

• Premere il pulsante (E) per spegnere l'allarme.
• Togliere i drink dal freezer. E' possibile disattivare questa funzione in qualsiasi momento premendo il pulsante (D) fino a che il simbolo corrispondente (☐) lampeggia sul display nuovamente e successivamente premendo il pulsante (E) per confermare la disattivazione.

Funzione Eco Mode

Utilizzare questa funzione per impostare automaticamente la temperatura migliore del freezer (- 18°C), che garantisce una corretta conservazione del cibo surgelato col minor consumo di energia.

• Premere il pulsante (D) diverse volte fino a che il simbolo corrispondente ( ) lampeggia sul display.
• Premere il pulsante (E) entro pochi secondi per confermare l'attivazione di Eco Mode. Il simbolo ( ) smettera di lampeggiare e si sentira un segnale acustico. E' possibile disattivare questa funzione in qualsiasi momento premendo il pulsante (B) per cambiare la temperatura selezionata e successivamente premendo il pulsante (E) per confermare la selezione.

Funzione Child Lock

Questa funzione evita che i bambini giochi con i pulsanti del pannello di controllo. La pressione di qualsiasi pulsante non avra alcuna efficacia.

• Premere il pulsante (D) diverse volte finche il simbolo corrispondente (☑ lampeggia sul display.
• Premere il pulsante(E) entro pochi

secondi per confermare l'attivazione della funzione Child Lock. Il simbolo (☑ smettera di lampeggiare e si sentira un segnale acustico.

- I pulsanti sul pannello di controllo sono ora bloccati. E' possibile disattivare questa funzione in qualsiasi momento premento il pulsante (D) fino a che il simbolo corrispondente (fampeggia nuovamente sul display e successivamente premendo il pulsante (E) per confermare la disattivazione.

Allarme

Se la temperatura del freezer non e sufficientemente bassa, l'allarme emettera un segnale acustico; il simbolo ( ) e l'indicazione della temperatura lampeggeranno sul display. Quando sono ripristinate le normali condizioni, solo la temperatura del freezer continuera a lampeggiare. La temperatura più alta raggiunta dal freezer viene memorizzata.

• Premere il pulsante (E) per spegnere l'allarme. La massima temperatura raggiunta dal freezer appare sul display per pochi secondi. Successivamente il display ritorna a visualizzare la temperatura del freezer.
• Il simbolo (△ rimane fino a che la temperatura all'interno del freezer sia piu alta della temperatura impostata.

L'allarme puo essere causato da:

• Inserimento di una grande quantita di cibo fresco.
• Apertura troppo prolungata del coperchio.
• Un difetto nel sistema, in tal caso vedere il capitolo "Cosa fare se...".

Cestelli di conservazione

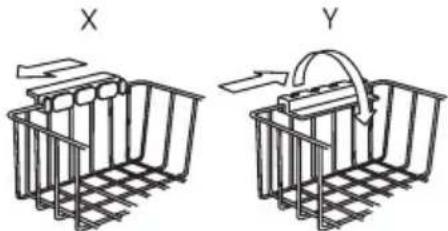

• Mettere i cestelli sul bordo superiore (X) o riporre i cestelli impilabili all'interno del freezer (Y).
• Girare e fissare le maniglie per queste due posizioni come indicato in figura.

Cestelli di ricambio possono essere ottenuti tramite il centro assistenza locale o dal sito web della Electrolux (dipende dallo stato). Le illustrazioni su questa pagina mostrano quanti cestelli possono essere riposti nei vari modelli di freezer.

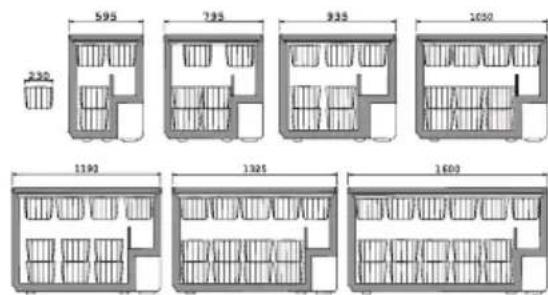

595 795 935 1030 230 1190 1325 1600

Chiusura di sicurezza

- Spingere la chiave nella chiusura mentre la si gira.

Le chiavi di ricambio possono essere richieste dal centro di assitenza locale.

Importante! Tenere le chiavi al di fuori della portata dei bambini. Prima di disfarsi di un vecchio freezer, rimuovere le chiavi.

Aprire e chiudere il coperchio

Poiché il coperchio e montato con una guarnizione a tenuta, esso non deve essere riaperto immediatamente dopo la chiusura.

- Aspettare pochi minuti prima di riaprire il coperchio. Una valvola permettera una facile riapertura del coperchio. Non tirare mai la maniglia con violenza.

Cura e pulizia

Sbrinare il freezer

Quando lo strato di ghiaccio raggiunge lo spessore di 10-15 mm il freezer dovrebbe essere sbrinato. Suggeriamo di sbrinare il freezer quando al suo interno vi e poco cibo o addirittura nulla.

• Disconnettere l'elettrodomestico dalla rete di alimentazione elettrica.
• Rimuovere il contenuto del freezer, avvolgerlo in foglio di giornale e tenerlo in un luogo freddo.
• Lasciare aperto il coperchio dell'elettrodomestico.
• Rimuovere il tappo dal drenaggio dell'acqua.
• L'acqua di sbrinamento puo essere raccolta in un contenitore come mostrato in figura. Se disponibile, utilizzare il divisore.
• Velocizzare lo sbrinamento utilizzando il raschietto in dotazione per scrostare il ghiaccio dalle pareti dell'elettrodomestico.
• Asciugare del tutto la parte interna dell'elettrodomestico.
• Ricordarsi di rimettere il tappo di dregaggio dell'acqua.

Importante! Non utilizzare un coltello o altri ausili provvisti di lama per rimuovere la brina o il ghiaccio.

Pulizia

Il periodo migliore per pulire il freezer e dopo lo sbrinamento.

• Disconnettere l'elettrodomestico dalla rete di corrente e togliere tutti gli accessori rimovibili
• Utilizzare un panno umido per pulire il freezer. Utilizzare acqua calda, un detergente non aggressivo e non aromatico.
• Pulire gli accessori rimovibili prima di rimetterli di nuovo al loro posto.

Importante! Non utilizzare mai detergenti aggressivi, polveri abrasive o detergenti aromatici per pulire il freezer.

Quando non e utilizzato

• Disconnettere l'elettrodomestico dalla rete di alimentazione elettrica.
• Rimuovere tutto il cibo all'interno del freezer.
• Pulire il freezer come descritto sopra.
• Lasciare il coperchio leggermente aperto.

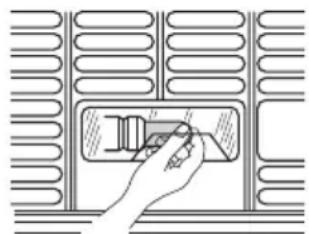

Cambiare la lampadina della luce

• Disconnettere l'elettrodomestico dalla rete di alimentazione elettrica.
• Svitare la lampadina e rimpiazzarla con una nuova (max. 15W).
  • Riconnettere l'elettrodomestico.

Consigli e suggerimenti utili

Surgelare il cibo

• Prima di surgelare il cibo fresco, esso deve essere impacchettato in involucri a tenuta d'aria e antiumidita per evitare che esso si secchi.
• Utilizzare solo cibo fresco della migliore qualita
• Lasciare sempre raffreddare il cibo caldo fino a raggiungere la temperatura ambiente prima di riporlo nel freezer.
• Dividere il cibo in piccole porzioni prima di surgelarlo; cio assicura tempi piu rapidi di surgelamento e assicura il fatto che si ha la necessita di scongelare solo la quantita di cibo desiderata per un consumo immediato.
• Scrivere sull'involucro la data di surgelamento.
• Inserire il cibo fresco vicino alle pareti fredde del freezer, assicurandosi che esso non venga in contatto con cibi gia surgelati all'interno del freezer.
• I cibi surgelati possono essere tenuti ovunque all'interno del freezer ma devono essere tenuti almeno a 5 mm al di sotto del bordo superiore.

Se il surgelamento e troppo lento la qualita del cibo surgelato si deteriora. La quantita di cibo fresco (espresso in kg) che puo essere surgelato in 24 ore e indicata nel capitolo "dati tecnici" sotto la voce "capacita di surgelamento".

Conservazione del cibo

- Per il cibo fresco da surgelare, riferirsi alla tabella sottostate indicante il periodo di conservazione.

- Per cibo surgelato acquistato, non andare mai oltre la data di scadenza.

- Quando si compra del cibo surgelato, assicurarsi che esso sia stato conservato alla corretta temperatura. Non comprare mai prodotti con l'involucro bagnato o danneggiato. Mettere il cibo acquistato al piu presto possibile nel freezer. Raccomandiamo di usare sacchetti isolanti per portare a casa tali prodotti.

Importante! Ricordarsi che i cibi totalmente o parzialmente scongelati non possono essere ricongelati. Tuttavia le pietanze che sono state cucinate con cibo surgelato possono essere surgelate.

In caso di caduta di tensione o guasti

• Non aprire il coperchio.

Importante! Se manca l'alimentazione elettrica per un periodo di tempo superiore ai valori indicati nel capitolo "dati tecnici" sotto la voce "periodo di conservazione", il cibo scongelato deve essere consumato in fretta o cucinato immediatamente e poi risurgelato (previo raffreddamento).

Cosa fare se...

Prima provare le soluzioni suggerite qui per evitare i costi di un'inutile chiamata al servizio di assistenza.

Il freezer non funziona

• Il cavo di alimentazione alla rete elettrica e scollegato?
  • E' saltato un fusibile?

• C'e stata una caduta di tensione?
- Il controllo della temperatura e impostato sulla posizione Off?

L'allarme rimane udibile e/o la luce rossa/simbolo ()e acceso

• Il coperchio non si chiude completamente? Vedere sotto.
• Il controllo della temperatura e impostato correttamente per le condizioni dell'ambiente circostante?
• Il freezer e troppo vicino ad una fonte di calore?

La luce interna non funziona

• Il cavo di alimentazione alla rete elettrica e scollegato?
• La lampadina e allentata all'interno della presa o si e fulminata?

Il motore sembra emettere troppo rumore

• Il coperchio non si chiude completamente? Vedere sotto.
• La temperatura della camera e piu calda del normale?
• E' stata appena inserita nel freezer una grande quantita di cibo fresco?
• Il coperchio spesso e aperto?
• Il controllo della temperatura e impostato correttamente per le condizioni dell'ambiente circostante?
• La guarnizione del coperchio e danneggiata o deformata?
• C'e abbastanza spazio da permettere la circolazione d'aria attorno al freezer?
• La funzione Super Freeze e attivata accidentalmente?

La temperatura e troppo calda

- E' stata appena inserita nel freezer una grande quantita di cibo fresco?

• Il coperchio spesso e aperto?
- Il controllo della temperatura e impostato correttamente per le condizioni dell'ambiente circostante?

Si e formato troppo ghiaccio

• Il coperchio non e chiuso completamente? Vedere sotto
• Il tappo di drenaggio dell'acqua non e posizionato correttamente?

Se il coperchio non si chiude completamente

• C'e troppo ghiaggio oppure c'e un oggetto che impedisce di chiudere il coperchio?
• Gli involucri pieni di cibo bloccano il coperchio?
• La guarnizione del coperchio e sporca o appiccicosa?
• Il freezer barcolla o sembra instabile?

Il coperchio si apre con difficolta

• La guarnizione del coperchio e sporca o appiccicosa?
  • La valvola e bloccata?

Se si ha ancora bisogno di aiuto contattare il servizio locale di assistenza.

Servizio di riparazione

In caso di guasti o cadute di tensione il freezer deve essere riparato da un centro assistenza autorizzato Electrolux.

Importante! In ogni circostanza non si deve mai tentare di riparare l'elettrodomestico da soli.

Dati tecnici

Modello BMI190 BMI 265	BMI 390	GT18410 GT 255 GT 36811
Volume (lordo) Litri 189	261	378
Volume (netto) Litri 184	255	368
Altezza	Cm	87,6	87,6	87,6
Larghezza	Cm	93,5	119	160
Profondità	Cm	66,5	66,5	66,5
Peso	Kg	45	57	68
Consumo energetico /24h	kWh/24h	0,559	0,649	0,792
Capacità di surgelamento	kg/24h	23	27	29
Periodo di conservazione	Ore	46	50	55
Potenza nominali	Watt	75	100	82
Voltaggio	Volts	230	230	230
Classe climatica		SN/N/ST	SN/N/ST	SN/N/ST

Classificazione climatica Limiti di temperatura dell'ambiente
SN Da +10°C a	+32°C
N Da +16°C a	+32°C
ST Da +18°C a	+38°C
T Da +18°C a	+43°C

Questo elettrodomestico e conforme alle seguenti normative CE :

73/23/EEC of 19.02.1973 Direttiva del basso voltaggio 89/336/EEC of 03.05.1989 (includendo l'emendamento della direttiva 92/31/EEC - direttiva EMC)

www.electrolux.com
