MANUALE UTENTE TG05010 ELECTROLUX

Per conoscere meglio il nostro modo di pensare, visitate il sito www.electrolux.com

INDICE

Informazioni per la sicurezza	23
Uso dell'apparecchio	25
Primo utilizzo	25
Utilizzo quotidiano	26
Consigli e suggerimenti utili	26

Pulizia e cura	27
Cosa fare se...	28
Dati tecnici	30
Installazione	30
Considerazioni ambientali	32

Con riserva di modifiche

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il ca-

vo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possa-no subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Attenzione Accertarsi che le aperture di ventilazione non siano ostruite.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.
• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile. Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- Evitare fiamme libere e scintille

- Aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo.

Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve tro- varsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere messo in funzione senza il coprilampa-da interno. 9) della luce interna.

- Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

- Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

- Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.

- Lampadine ^10) utilizzate in questa apparecchiatura sono lampadine speciali selezionate per essere usate unicamente negli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nel-l'apparecchio, perché potrebbero esplodere.
• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. ^11)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.
• Non utilizzare mai asciugacapelli o altri apparecchi riscaldanti per accelerare lo sbrinamento. Un calore eccessivo può danneggiare le parti in plastica interne e l'umidità può penetrare nel sistema elettrico rendendolo sotto tensione.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

- Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al

negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

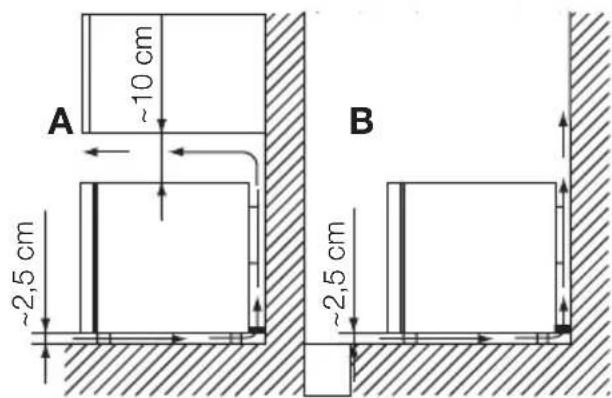

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 12)

Assistenza tecnica

- Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente

da elettricisti qualificati o da personale competente.

- Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🚙 sono riciclabili.

USO DELL'APPARECCHIO

Accensione

Inserire la spina nella presa a parete. Ruotare il regolatore di temperatura in posizione "SUPER" e lasciarlo in funzione per almeno 4 ore affinché raggiunga la corretta temperatura prima di conservare gli alimenti all'interno.

Ruotare il regolatore di temperatura in posizione "NORMAL".

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accurata-mente.

Il regolatore di temperatura è posizionato lateralmente.

Spegnimento

Per spegnere l'apparecchiatura, ruotare il regolatore di temperatura in posizione "STOP".

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

UTILIZZO QUOTIDIANO

Congelazione di alimenti freschi

Il vano congelatore (superiore) è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare cibi freschi, ruotare il regolatore di temperatura in posizione "SUPER" 6-24 ore prima di mettere gli alimenti freschi nel congelatore.

Disporre i cibi freschi sul ripiano del congelatore e lasciare il regolatore di temperatura in posizione "SUPER" per altre 24 ore.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta, un'etichetta presente sulle pareti interne dell'apparecchio.

Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo.

Dopo 24 ore, riportare il regolatore di temperatura in posizione "NORMAL". Il congelatore tornerà alla normale temperatura di conservazione. Mettere gli alimenti congelati nello scomparto destinato alla conservazione (inferiore), onde fare posto per un altro congelamento.

Se il regolatore di temperatura viene lasciato in posizione "SUPER", benché

ciò non comporti danni al congelatore, si avrà comunque un consumo eccessivo di corrente.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di inutilizzo, prima di introdurre gli alimenti nel congelatore si consiglia di lasciare in funzione l'apparecchiatura per almeno 4 ore con il regolatore di temperatura in posizione "SUPER".

Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati a temperatura ambiente.

Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente, senza essere prima scongelati: in questo caso, tuttavia, la cottura durerà più a lungo.

CONSIGLI E SUGGERIMENTI UTILI

Rumori normali durante il funzionamento

• Quando il refrigerante viene pompato attraverso le bobine o le tubazioni si può sentire un fievole gorgoglio e un borbottio. Non si tratta di un'anomalia.
• Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.
• La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno naturale, non pericoloso. Non si tratta di un'anomalia.
• Quando il compressore si accende o si spegne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti sia-no ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già conge-

lato, per evitare un aumento della temperatura in quest'ultimo;

• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Consigli per la conservazione dei surgelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.
• Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.
• Non superare il periodo di conservazione indicato dal produttore.

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attacca-re/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si rac-comanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del congelatore

È normale che sui ripiani del congelatore e intorno allo scomparto di congelamento si formi, con il tempo, uno strato di brina. Quando tale strato raggiunge uno spessore di circa 3-5 mm, è necessario procedere allo sbrinamento del vano congelatore.

Importante Circa 4-5 ore prima dello sbrinamento, impostare il regolatore di temperatura in posizione "SUPER" per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento.

Per rimuovere la brina, procedere come segue:

1. Spegnere l'apparecchiatura ed estrarre la spina dalla presa di alimentazione.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

Attenzione Non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.
3. Lasciare la porta aperto e rimuovere il ripiano del congelatore. Lo strato di brina e ghiaccio può essere rimosso con un raschietto di plastica. Eliminare l'acqua prodotto dallo sbrinamento, facendola defluire su un vassoio adeguatamente alto posizionato davanti all'apparecchiatura.
Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel congelatore Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia completo.
4. Una volta completato lo sbrinamento, asciugare accuratamente l'interno.
5. Accendere l'apparecchiatura.
6. Ruotare il regolatore di temperatura in posizione "SUPER" e lasciarlo in funzione per almeno 4 ore.
7. Reintrodurre nel vano congelatore gli alimenti precedentemente rimossi.
8. Ruotare il regolatore di temperatura in posizione "NORMAL".

! Avvertenza Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo.

Non usare dispositivi elettrici o altri strumenti artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

Un aumento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica
2. estrarre tutti gli alimenti
3. Sbrinare e pulire l'apparecchiatura e tutti gli accessori
4. Lasciare le porte aperte per evitare la formazione di odori sgradevoli.

Importante Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

COSA FARE SE...

Avvertenza Prima di eseguire la ricerca guasti, estrarre la spina dalla presa di alimentazione. Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante Durante l'uso alcuni rumori di funzionamento (come quelli del

compressore o del circuito refrigerante) sono da considerarsi normali.

Importante Il funzionamento dell'elettrodomestico è discontinuo, perciò l'arresto del compressore non segnala un'interruzione della corrente elettrica. Non toccare i componenti elettrici dell'elettrodomestico senza aver prima interrotto il circuito.

Problema Possibile	causa Soluzione
L'elettrodomestico è ru-moroso.	Il congelatore non è appoggiato in modo corretto.	Controllare che l'elettrodomestico sia appoggiato in modo stabile (tut-ti i quattro piedini devono essere a contatto con il pavimento).
Il compressore rimane sempre in funzione	Il controllo termostatico non è stato impostato correttamente	Impostare una temperatura supe-riore
Le porte non sono perfettamen-te chiuse		Controllare che gli sportelli si chiudano perfettamente e che le guar-nizioni siano integre e pulite
La porta viene aperto troppo	fre-quentemente	Limitare il più possibile il tempo di apertura della porta
Sono stati introdotti molti alimen- ti da surgelare contemporanea- mente		Attendere alcune ore e ricontrolla- re la temperatura
Gli alimenti introdotti nel congela- tore erano troppo caldi		Prima di introdurre alimenti caldi nel congelatore, lasciarli raffredda- re a temperatura ambiente
La temperatura ambiente è trop- po alta.		Abbassare la temperatura ambien- te.
Presenza di brina e ghiac- cio eccessivi	Gli alimenti non sono avvolti cor- rettamente	Avvolgere correttamente gli ali- menti
Le porte non sono perfettamen- te chiuse		Controllare che le porte si chiuda- no perfettamente e che le guarni- zioni siano integre e pulite
Il regolatore della temperatura non è impostato correttamente		Impostare una temperatura supe- riore
La temperatura all'inter- no del congelatore è trop- po alta	Il regolatore della temperatura non è impostato correttamente	Impostare una temperatura inferio- re
La porta non si chiude perfetta- mente		Controllare che la porta si chiuda perfettamente e che le guarnizioni siano integre e pulite
Sono stati introdotti molti alimen- ti da surgelare contemporanea- mente		Introdurre gli alimenti da congela- re poco alla volta.
Gli alimenti introdotti nel congela- tore erano troppo caldi		Prima di introdurre alimenti nel congelatore, lasciarli raffreddare a temperatura ambiente.
Gli alimenti da congelare sono troppo vicini tra loro.		Disporre i surgelati in modo da consentire una corretta circolazio- ne dell'aria fredda
La temperatura all'inter- no del congelatore è trop- po bassa	Il regolatore della temperatura non è impostato correttamente	Impostare una temperatura supe- riore
L'elettrodomestico non funziona.	La spina non è inserita corretta- mente nella presa di alimentazio- ne	Inserire correttamente la spina nel- la presa
L'elettrodomestico non riceve corrente		Provare a collegare un'altra appa- recchiatura elettrica alla presa di alimentazione
	L'apparecchiatura non è accesa	Accendere l'apparecchiatura
Nella presa di alimentazione non è presente tensione (provare a collegarvi un'altra apparecchiatu- ra elettrica)		Rivolgersi ad un elettricista
La spina non è inserita corretta- mente nella presa di alimentazio- ne		Inserire correttamente la spina nel- la presa

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

DATI TECNICI

Dimensioni
Altezza 520 mm
Larghezza 525 mm
Profondità 587 mm
Tempo di salita 17 h

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter-

no dell'apparecchio, e sull'etichetta dei valori energetici.

INSTALLAZIONE

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

Luogo d'installazione

Questa apparecchiatura può essere installata in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni ottimali è consigliabile installarlo in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe climati-ca	Temperatura ambiente
SN da +10°C a 32°C
N da +16°C a 32°C
ST da +16°C a 38°C
T da +16°C a 43°C

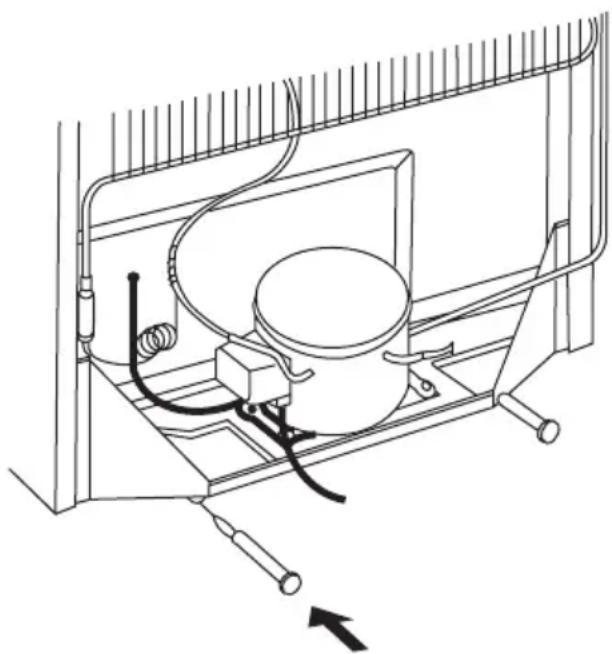

Distanziatori posteriori

Nella custodia della documentazione sono inclusi due distanziatori, da installare come mostrato nella figura.

Dare leggeri colpi di martello per posizionarli.

L'apparecchiatura deve essere installata lontano da fonti di calore (termosifoni, boiler, luce solare diretta, ecc.). Verificare che sul la-to posteriore sia garantita un'adeguata cir-colazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili.

Se l'apparecchiatura è installata in un angolo con il lato incernierato verso la parete, la distanza rispetto a quest'ultima deve essere di almeno 10 mm, in modo che lo sportello possa aprirsi in misura sufficiente per consentire la rimozione dei ripiani.

Avvertenza L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

A ~10 cm ~2,5 cm B ~2,5 cm

Possibilità di invertire la porta

Importante Per eseguire le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben fermi le porte dell'apparecchiatura.

Per modificare il senso di apertura della por- ta, procedere come segue:

1. Estrarre la spina dalla presa di alimentazione.

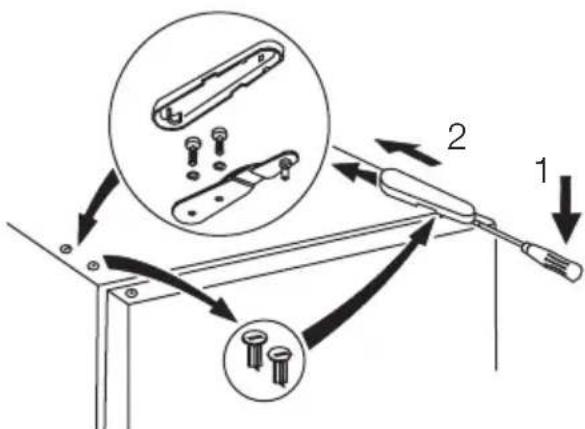

2. Rimuovere la copertura della cerniera superiore.
3. Svitare le 2 viti e rimuovere la cerniera dall'apparecchiatura.

1. Estrarre la porta.

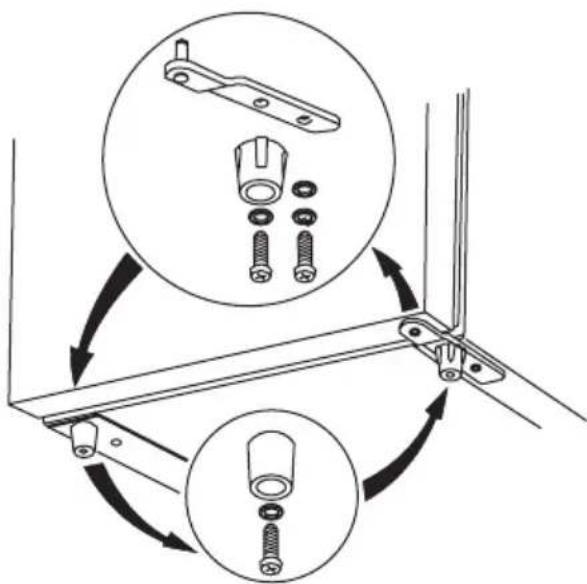

2. Rimuovere la vite di fissaggio della cerniera porta inferiore e l'altra vite che fis- sa la porta cerniera inferiore e il piedino Quindi rimuovere la cerniera della porta e il piedino come mostrato nella figura.

3. Allentare la vite che fissa il piede opposto alla cerniera porta inferiore per rimuovere il piedino.

1. Fissare la cerniera della porta e il piedino corrispondente sul lato opposto, quindi l'altro piede allentato nella posizione precedente della cerniera della porta come mostrato nella figura.
2. Assicurarsi di posizionare il piedino inferiore sotto la cerniera della porta. Il piedino inferiore è riconoscibile grazie alle 4 scanalature sulla superficie esterna.
3. Fissare la porta sul perno della cerniera inferiore.
4. Per inserire la cerniera porta superiore, rimuovere con cura i tappi in plastica e reinserirli nei fori lasciati dalle viti della cerniera.
5. Reinserire la cerniera superiore con le due viti, facendo attenzione che il bordo della porta sia parallelo al lato dell'apparecchiatura.
6. Reinserire la copertura della cerniera.

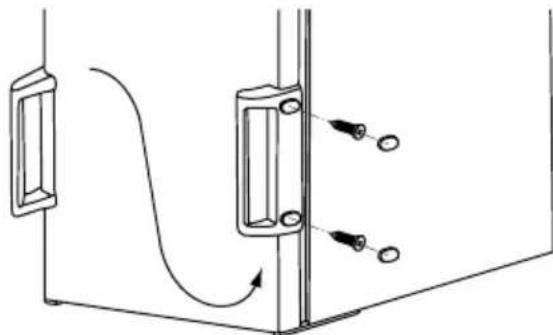

7. Inserire la maniglia e i tappi in plastica sul lato opposto.

1. Metterlo a livello l'apparecchiatura, attendere almeno quattro ore ed inserire la spina nella presa di corrente.

Effettuare un controllo finale per verificare che:

• tutte le viti siano serrate;
• la porta si apra e si chiuda correttamente.
  Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente. In tal caso, attendere che aderisca naturalmente.
  Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo

CONSIDERAZIONI AMBIENTALI

Il simbolo 📄 sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio di rivolgersi al servizio assistenza più vicino. L'intervento di inversione delle porte, eseguito dai tecnici del servizio post-vendita, sarà a carico dell'utente.

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

i Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.
