MANUALE UTENTE IG 2080 N ELECTROLUX

Per conoscere meglio il nostro modo di pensare, visitate il sito www.electrolux.com

Indice

Informazioni per la sicurezza	28
Pannello dei comandi	30
Primo utilizzo	31
Utilizzo quotidiano	31
Suggerimenti e consigli utili	32

Pulizia e cura	33
Cosa fare se...	33
Dati tecnici	35
Installazione	35
Considerazioni ambientali	36

Con riserva di modifiche

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo

di collegamento (il più vicino possibile al-l'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Sicurezza generale

Attenzione Assicurarsi che le aperture di ventilazione non siano otturate.

• L'apparecchio è progettato per la conservazione di alimenti e bevande per il normale uso domestico, come spiegato nelle presenti istruzioni per l'uso.
• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
• Non utilizzare altri apparecchi elettrici (per esempio gelatiere) all'interno dei frigoriferi, a meno che non siano approvati per questo scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Nel circuito refrigerante dell'apparecchio è contenuto il refrigerante isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale, che è però infiammabile.
  Durante il trasporto e l'installazione del- l'apparecchio, assicurarsi che nessuno dei

componenti del circuito refrigerante venga danneggiato.

Se il circuito refrigerante dovesse venire danneggiato:

- evitare fiamme libere e sorgenti di accensione

- ventilare la stanza in cui si trova l'appa-recchio

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

!

Avvertenza Qualunque componente elettrico (cavo di alimentazione, spina, compressore) deve essere sostituito da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento e un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. Non accendere l'apparecchiatura se non è installato il coprilampada 13) della luce interna.

7. Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.

Uso quotidiano

- Non collocare pentole calde sulle parti in plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. ^14)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

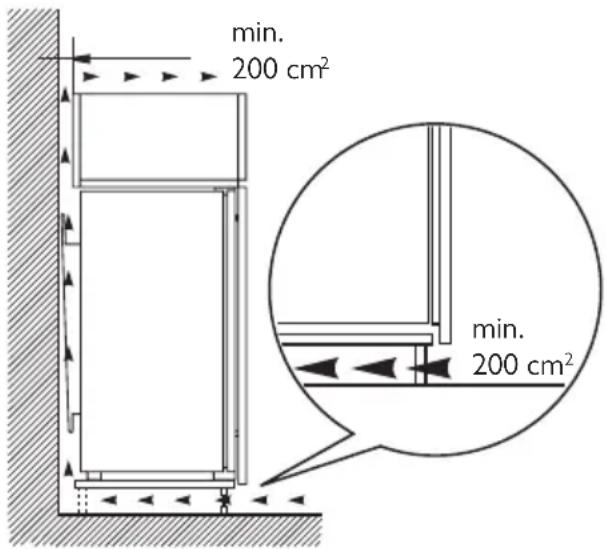

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere

una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. ^15)

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🚙 sono riciclabili.

Pannello dei comandi

Pannello di controllo del congelatore

① + - - - ACTION FREEZE 123 4 56789

1 Spia di controllo
2 Tasto ON/OFF
3 Regolatore di temperatura (aumento)
4 Indicatore della temperatura
5 Regolatore di temperatura (diminuzione)
6 Spia Action Freeze
7 Tasto Action Freeze
8 Spia di allarme
9 Tasto di reset allarme

Accensione

Inserire la spina nella presa. Premere il tasto ON/OFF. La spia di controllo si accende.

Spegnimento

Per spegnere il congelatore, premere il tasto ON/OFF finché la spia di controllo e il display della temperatura si spengono.

Regolazione della temperatura

La temperatura è regolabile tra -15°C e -24°C.

Quando si premono i tasti di regolazione della temperatura, sul display della temperatura lampeggia il valore impostato. La temperatura può essere modificata solo mentre il display lampeggia. Per impostare una temperatura più alta, premere il tasto di aumento della temperatura. Per impostare una temperatura inferiore, premere il tasto di diminuzione della temperatura. Il display della temperatura mostra per alcuni secondi la nuova

temperatura selezionata, quindi torna a visualizzare la temperatura interna.

La temperatura appena selezionata deve essere raggiunta entro 24 ore.

Attenzione Durante il periodo di stabilizzazione dopo il primo avviamento, la temperatura visualizzata può non corrispondere alla temperatura impostata.

Indicatore della temperatura

Durante il normale funzionamento, l'indicatore della temperatura mostra la temperatura all'interno del congelatore.

Importante È normale riscontrare una differenza tra la temperatura visualizzata e la temperatura impostata. Soprattutto quando:

• è stata da poco selezionata una nuova impostazione.
• la porta è rimasta aperta per molto tempo.
• sono stati introdotti alimenti caldi nel vano.

Funzione Action Freeze

La funzione Action Freeze può essere attivata premendo il tasto Action Freeze.

La spia Action Freeze si accende.

Questa funzione si arresta automaticamente dopo 52 ore.

È possibile disattivare la funzione in qualsiasi momento premendo il tasto Action Freeze.

La spia Action Freeze si spegne.

Allarme temperatura eccessiva

Nell'eventualità di un aumento anomalo della temperatura all'interno del congelatore (per esempio a causa di un'interruzione dell'alimentazione elettrica) la spia di allarme lampeggia ed entra in funzione un segnale acustico.

Dopo che la temperatura è tornata su valori normali, la spia di allarme continua a lam-peggiare anche se il segnale acustico si è interrotto.

Quando si preme il tasto di reset allarme, l'indicatore della temperatura mostra il valore lampeggiante della temperatura più calda raggiunta nel congelatore.

Dopo una lunga interruzione della corrente elettrica, è opportuno consumare gli alimenti scongelati al più presto oppure cucinarli e ri-congelarli.

Allarme porta aperta

Se la porta è lasciata aperta per circa 80 secondi, entra in funzione un segnale acustico. Al ripristino delle condizioni normali (porta chiusa), l'allarme acustico si interrompe.

Per disattivare l'allarme acustico è anche possibile premere l'apposito tasto di reset.

Primo utilizzo

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Utilizzo quotidiano

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione Action Freeze almeno 24 ore prima di introdurli nel vano congelatore.

Riporre i cibi freschi da congelare nei due comparti superiori.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta, un'etichetta presente sulle pareti interne dell'apparecchio.

Il processo di congelamento dura 24 ore: finché non è concluso, non aggiungere altro cibo da congelare.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura

per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Calendario di congelamento

1 - 2 3 - 4 3 - 6 3 - 6 3 - 6 3 - 8 10 - 12 10 - 12 10 - 12 10 - 12

I simboli mostrano i diversi tipi di cibi congelati.

Il numeri indicano i tempi di conservazione in mesi dei tipi corrispondenti di cibi congelati. La validità del valore superiore o di quello inferiore del tempo di conservazione indicato dipende dalla qualità dei cibi e dal trattamento prima del congelamento.

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigori-

Suggerimenti e consigli utili

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;

fero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione. I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

Produzione di cubetti di ghiaccio

Questo apparecchio è equipaggiato con una o più vaschette per la produzione di cubetti di ghiaccio. Riempire d'acqua le vaschette quindi inserirle nel vano congelatore.

Importante Non usare strumenti metallici per rimuovere le vaschette dal congelatore.

Accumulatori di freddo

Il congelatore contiene almeno un accumulatore di freddo che prolunga il tempo di conservazione degli alimenti in caso di interruzione della corrente elettrica.

• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Conservazione per la conservazione di cibi congelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.

- Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.

- Non superare il periodo di conservazione indicato dal produttore.

Pulizia e cura

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attacca-re/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si rac-comanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del vano congelatore

Il vano congelatore in questo modello è di tipo "no frost", cioè non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

- scollegare l'apparecchiatura dalla re-te elettrica

• rimuovere tutto il cibo
• sbrinare ^16 e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

Cosa fare se...

! Avvertenza Prima della ricerca guasti, estrarre la spina dalla presa. Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
L'apparecchiatura non funziona. La spia di controllo non lampeggia.	L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa.		Inserire correttamente la spina nel-la presa.
L'apparecchiatura non riceve corrente. Non arriva tensione alla presa elettrica.		Collegare alla presa un'altra appa-recchiatura elettrica.Rivolgersi a un elettricista qualifica-to.
La spia di congelamento rapido si accende.	L'apparecchiatura non funziona correttamente.	Rivolgersi a un elettricista qualifica-to.
La spia di allarme lam-peggia.	La temperatura nel vano conge-latore è troppo alta.	Vedere "Allarme temperatura ec-cessiva"
Il compressore rimane sempre in funzione.	La temperatura non è regolata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La porta viene aperta troppo fre-quentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, la-sciarli raffreddare a temperatura ambiente.
La temperatura ambiente è trop-po alta.		Abbassare la temperatura ambien-te.
La funzione Action Freeze è atti-va.		Fare riferimento a "Funzione Action Freeze ".
La temperatura nel con-gelatore è troppo bassa.	La temperatura non è regolata correttamente.	Impostare una temperatura supe-riore.
La funzione Action Freeze è atti-va.		Fare riferimento a "Funzione Action Freeze ".
La temperatura nel vano congelatore è troppo alta.	La temperatura non è regolata correttamente.	Impostare una temperatura inferio-re.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, la-sciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti alimenti insieme.		Introdurre gli alimenti poco alla vol-ta.
I surgelati sono troppo vicini tra loro.		Disporre i surgelati in modo da consentire una corretta circolazio-ne dell'aria fredda.
Si forma troppa brina. Gli alimenti non sono avvolti cor-rettamente.		Avvolgere correttamente gli ali-menti.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperatura non è regolata correttamente.		Impostare una temperatura supe-riore.

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

Dati tecnici

Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tempo di risalita 21 h

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno

dell'apparecchio, e sull'etichetta dei valori energetici.

Installazione

Prima di procedere all'installazione, leggere con attenzione le "Informazioni per la sicurezza", che riportano le misure precauzionali da osservare per la propria incolumità e per il corretto funzionamento dell'apparecchio.

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climati-ca	Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata

a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

min. 200 cm² min. 200 cm²

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

www.electrolux.com

Per gli accessori e i pezzi di ricambio vogliate visitare il nostro Web Shop: www.electrolux.ch
