MANUALE UTENTE Royal Flush Eco Slim Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 134

Montaggio 136

Funzionamento 145

Pulizia e manutenzione 147

Ricerca e correzione degli errori 149

Scheda dati del prodotto 150

Indicazioni per la tutela dell'ambiente 164

Avviso di smaltimento 164

Produttore e importatore (UK) 164

DATI TECNICI

Numero articolo	10032863, 10034301, 10034330, 10034336, 10038407, 10041348, 10041349, 10045332, 10045333, 10045334, 10045335
Alimentazione 220-240 V ~ 50 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è sufficiente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insufficiente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione sufficiente.
• La cassetta a muro per areazione o sfiato da sola non garantisce un 'areazione sufficiente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, finestre, in combinazione con una cassetta a muro per areazione o sfiato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

MONTAGGIO

Durante il montaggio, è necessario rispettare esattamente la distanza minima tra cappa e piano di cottura e seguire i passaggi e le indicazioni aggiuntive.

Nella modalità di scarico all'aperto (a- vedere anche avvertenze per il montaggio), i vapori vengono aspirati tramite un anello di collegamento fissato al tubo di scarico. Il diametro del tubo di scarico deve corrispondere a quello dell'anello di collegamento

Se si utilizza o si prevede di utilizzare una valvola di ritorno per il fumo, è necessario controllare se il tubo di scarico si lascia aprire e chiudere liberamente dopo l'installazione. La cappa aspirante può essere dotata di una apertura aspirante (sopra) o due (sopra e dietro).

La cappa viene normalmente configurata per l'utilizzo con apertura in alto come cappa aspirante. Le aperture non necessarie devono essere dotate di una copertura in plastica. Questa copertura in plastica può essere rimossa facilmente ruotando in senso antiorario e può essere posizionata opzionalmente su un'altra apertura che non è necessaria.

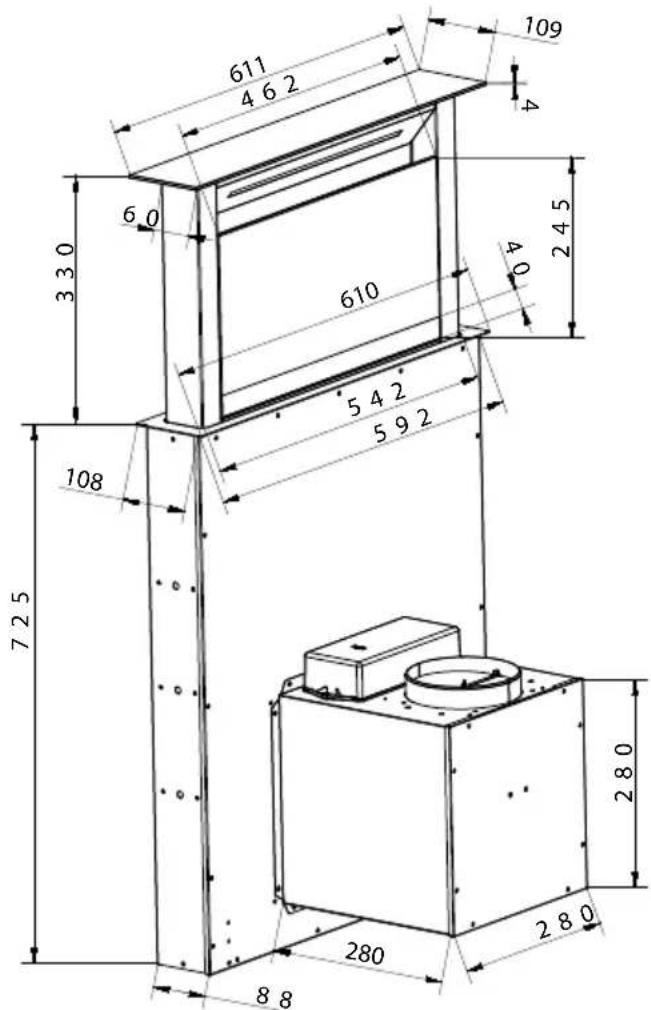

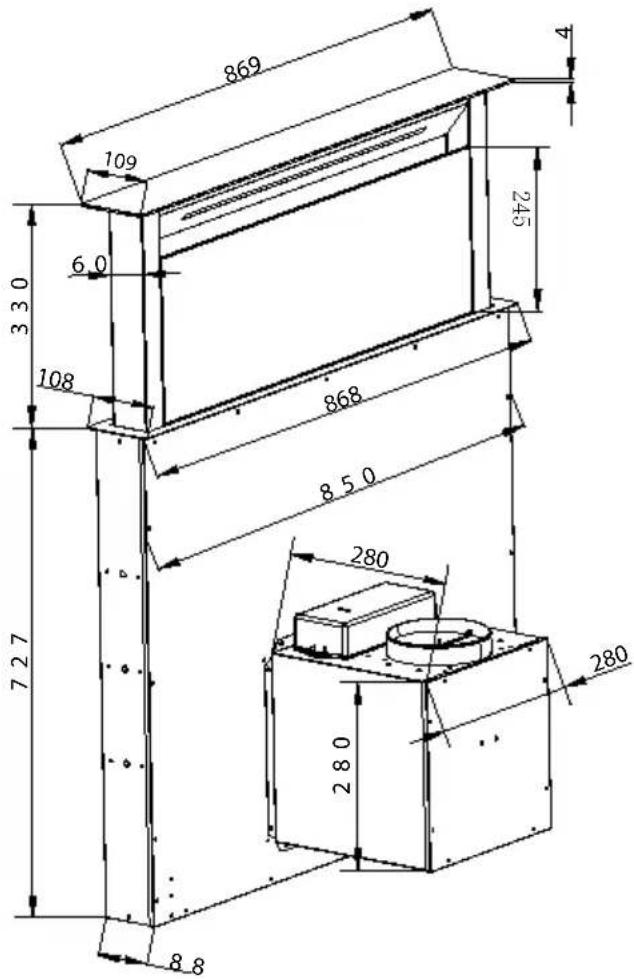

Dimensioni (10032863, 10034330, 10038407, 10041348)

611 4 6 2 109 4 6 0 3 3 0 610 4 4 5 2 4 5 5 4 2 5 9 2 108 7 2 5 2 8 0 280 2 8 0 8 8

869 109 6.0 330 108 727 868 850 245 280 280 280 8.8

Utilizzo della cappa aspirante come cappa di scarico dell'aria (con scarico verso l'esterno)

Se la cappa aspirante è dotata di filtro ai carboni attivi nella configurazione di fabbrica, è necessario rimuoverlo. Il filtro ai carboni attivi è utile solo se si utilizza la cappa in funzione di ricircolo.

Modificare la cappa aspirante per la funzione di ricircolo

Se si desidera utilizzare la cappa aspirante in funzione di ricircolo, è necessario montare il filtro/i filtri ai carboni attivi al motore prima di utilizzare la cappa. In alcuni modelli, i filtri ai carboni attivi sono inclusi in consegna. In caso contrario è necessario acquistare il filtro/i filtri ai carboni attivi presso il fornitore della cappa aspirante.

Collegamento alla rete elettrica

Prima di collegare la cappa aspirante, assicurarsi che la tensione indicata (V) indicata sulla targhetta del dispositivo corrisponda a quella della rete elettrica. Non installare il dispositivo se i dati sulla targhetta del dispositivo non corrispondono con la tensione della rete elettrica. La targhetta si trova all'interno del dispositivo, dietro al filtro antigrasso.

Se il dispositivo non è dotato di spina di collegamento, deve essere montato un interruttore a due poli con una larghezza di apertura minima di 3 mm da un tecnico autorizzato e in un luogo facilmente accessibile, conformemente alle norme.

Se la cappa aspirante è dotata di spina standard, collegarla a una presa di corrente facilmente accessibile.

Installazione del filtro ai carboni attivi

Il manuale di montaggio per il filtro ai carboni attivi si trova nell'imballaggio. Per il montaggio del filtro ai carboni attivi, è necessario rimuovere il filtro/i filtri antigrasso, installare il filtro/i filtri ai carboni attivi e rimontare il filtro/i filtri antigrasso.

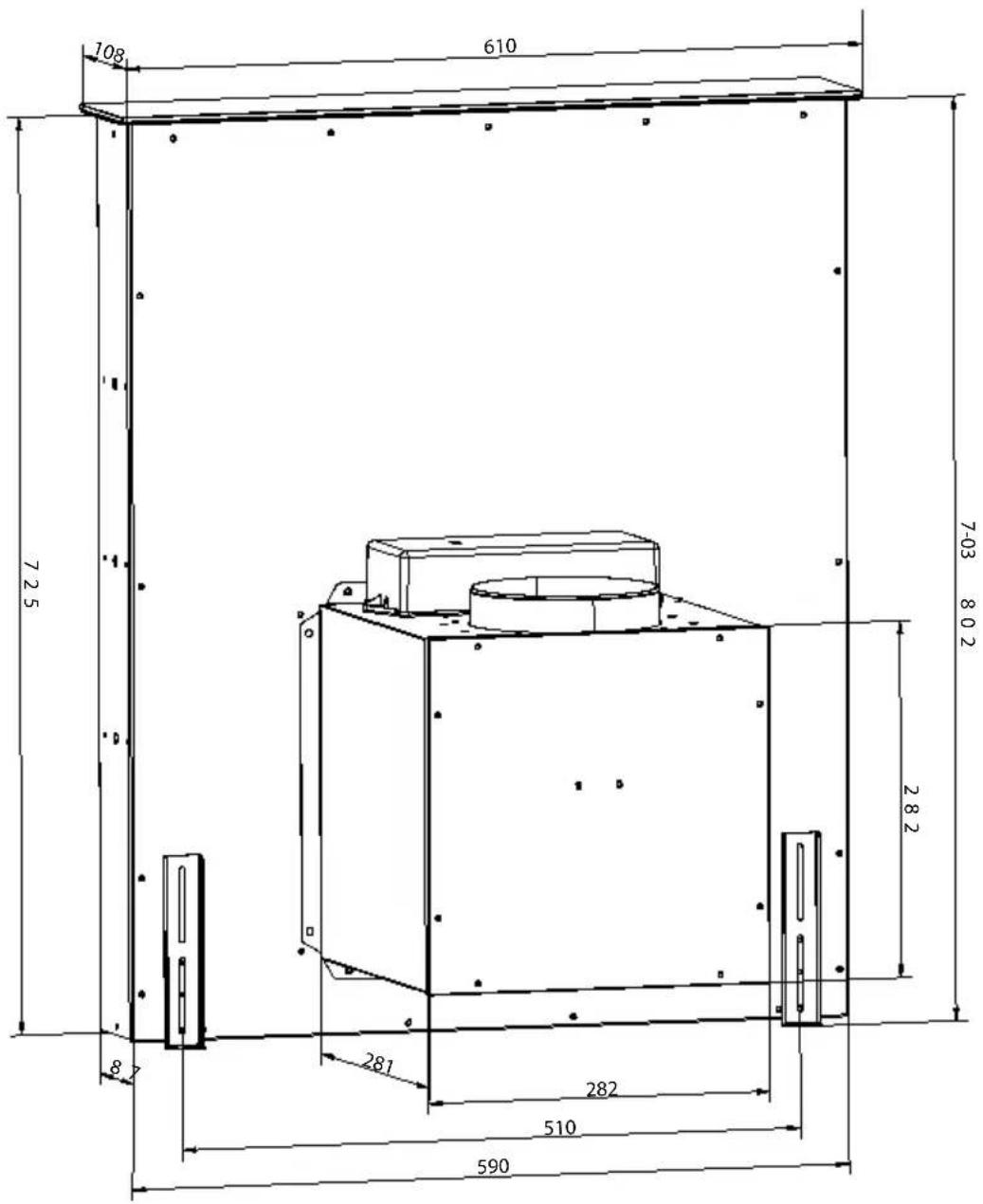

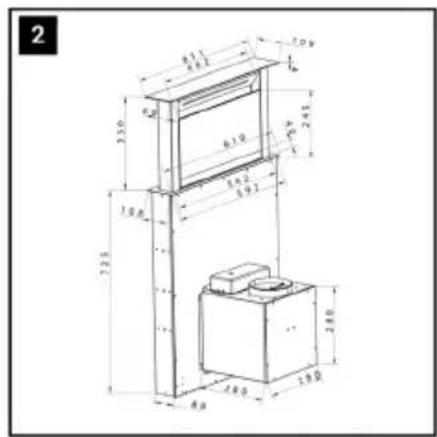

Dimensioni di installazione (10032863, 10034330, 10038407, 10041348)

708 610 725 281 282 510 590 703 802 282

Installazione 10032863, 10034330, 10038407, 10041348

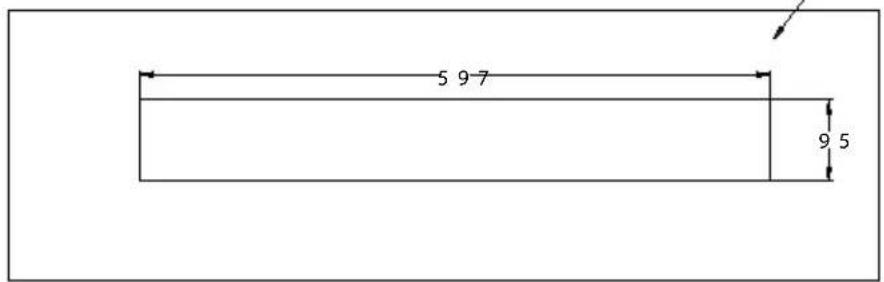

Tagliare la dimensione del foro: 597 x 95 mm

cabinet

5 9 7 9 5

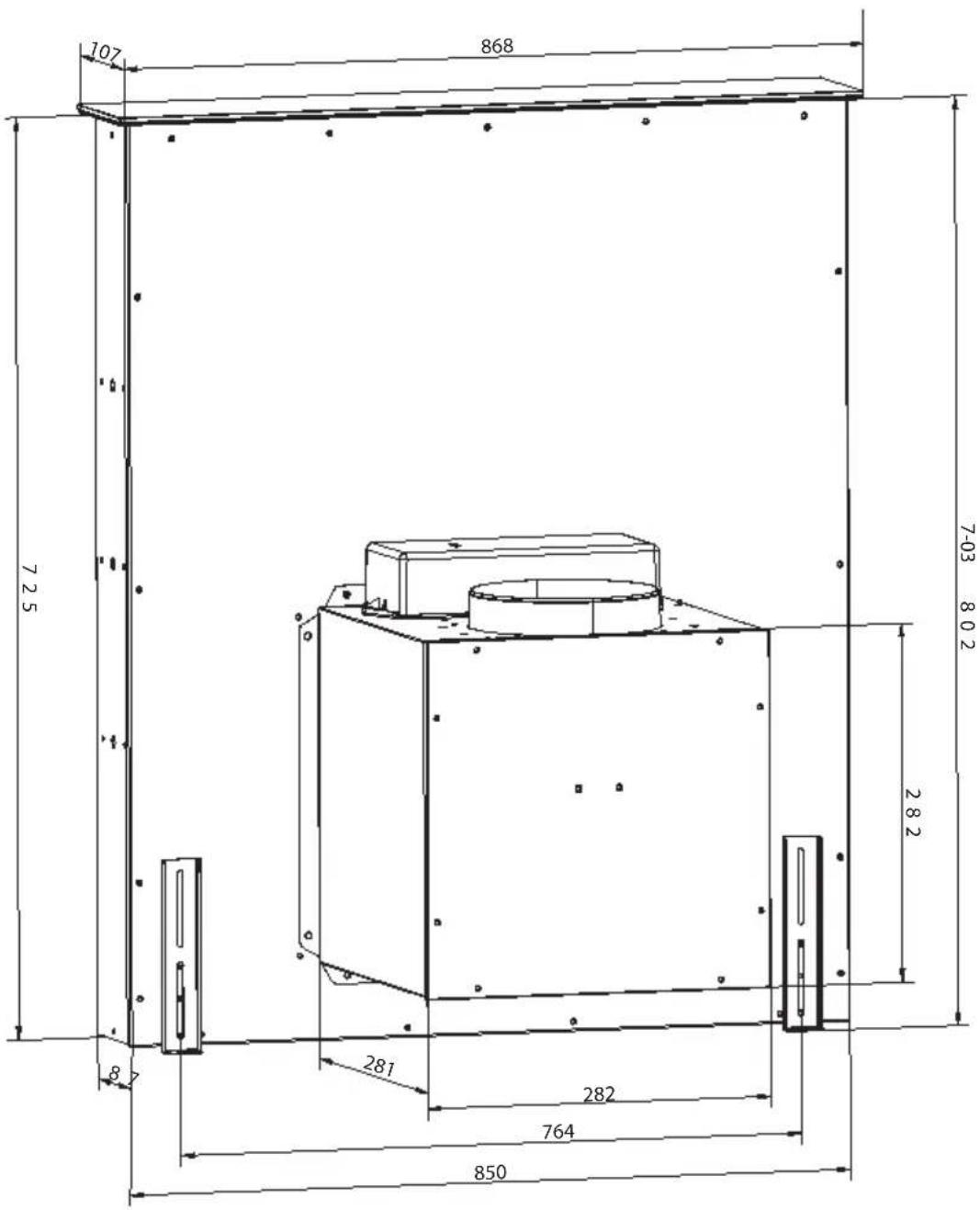

Dimensioni di installazione (10034301, 10034336, 10041349)

107 868 725 7-03 802 282 281 282 764 850

Installazione 10034301, 10034336, 10041349

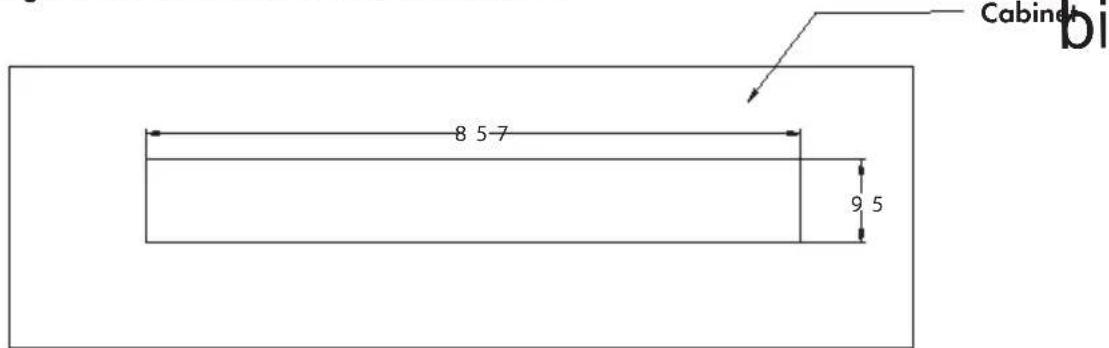

Tagliare la dimensione del foro: 857 x 95 mm

Procurarsi un canale di scarico da 150 mm con due fascette per tubi flessibili (non inclusi in consegna).

2 10.9 6.1 7.9 241 6.10 1.52 6.91 225 4.8 240 19.0

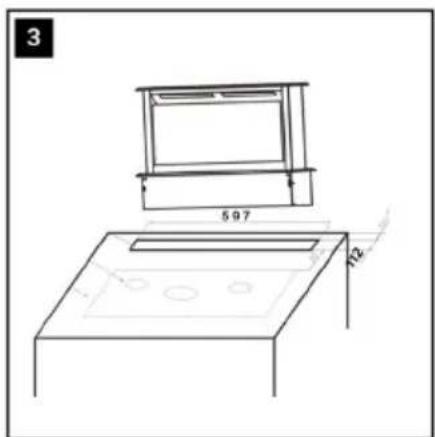

Realizzare un intaglio sul pannello di lavoro per il piano cottura.

3 597 12

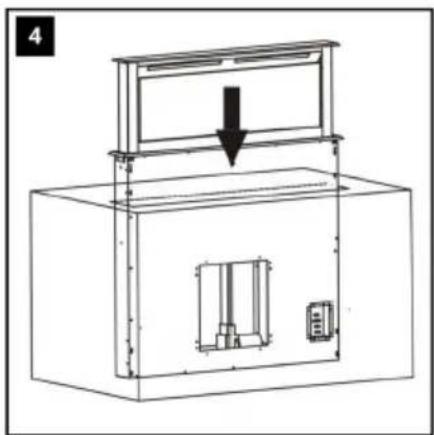

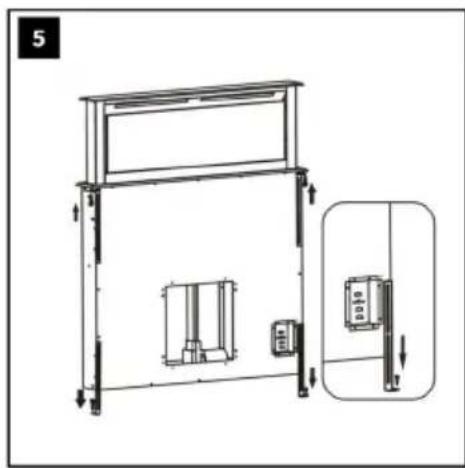

Posizionare l'impianto di ventilazione nell'intaglio e collegarlo con le guide di supporto alla parte inferiore del pannello di lavoro e dell'alloggiamento.

Realizzare intagli appropriati sul pannello di lavoro per l'impianto di ventilazione.

• Montaggio del motore:
- Il motore può essere montato a destra o a sinistra dell'alloggiamento di aspirazione.
- Collegare poi le diverse pale del rotore e controllare il funzionamento del dispositivo.

Avvertenza: il sistema di ventilazione ha bordi taglienti. Indossare guanti protettivi (immagine 10).

Condotto di scarico dell'aria

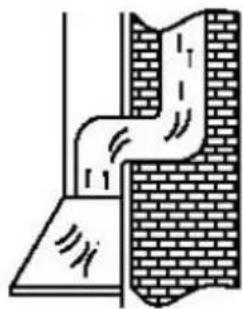

1 Fuoriuscita dell'aria verso l'esterno

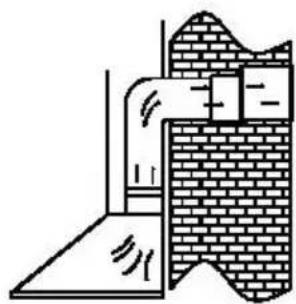

2 Fuoriuscita dell'aria tramite un pozzo di ventilazione

- Il condotto di scarico dell'aria deve essere il più corto e dritto possibile.

- Per evitare rumore eccessivo e una capacità aspirante limitata, il diametro del condotto di scarico deve essere di almeno 150 mm.

- Utilizzare e formare solamente curvature con un ampio raggio.

- Curvature con un raggio limitato riducono la capacità aspirante della cappa.

- Per il condotto di scarico dell'aria, utilizzare solo condotti lisci o tubi flessibili realizzati in materiali non infiammabili.

- Se si realizza una posa orizzontale del condotto di scarico, deve essere presente un'inclinazione minima di 1 cm al metro o un angolo di 2°. In caso contrario l'acqua di condensa potrebbe scorrere nel motore della cappa aspirante.

- Se lo scarico dell'aria viene immesso in un canale di scarico, l'estremità del collegamento deve essere rivolta in direzione del flusso.

- Se il condotto di scarico passa per locali freddi, soffitte, ecc., può verificarsi una forte diminuzione di temperatura nei singoli componenti del condotto, che comporta la formazione di acqua di condensa. In tal caso è necessario isolare il condotto.

- In alcune circostanze è necessario installare, oltre a un isolamento sufficiente, anche un dispositivo di blocco dell'acqua di condensa. Il produttore è costantemente impegnato nello sviluppo dei suoi prodotti. Tenere presente che non si escludono modifiche nel prodotto, nella forma, nell'equipaggiamento e nelle componenti tecniche.

- Il produttore non si assume responsabilità per errori che risultano dalla mancata osservanza delle informazioni e indicazioni fornite.

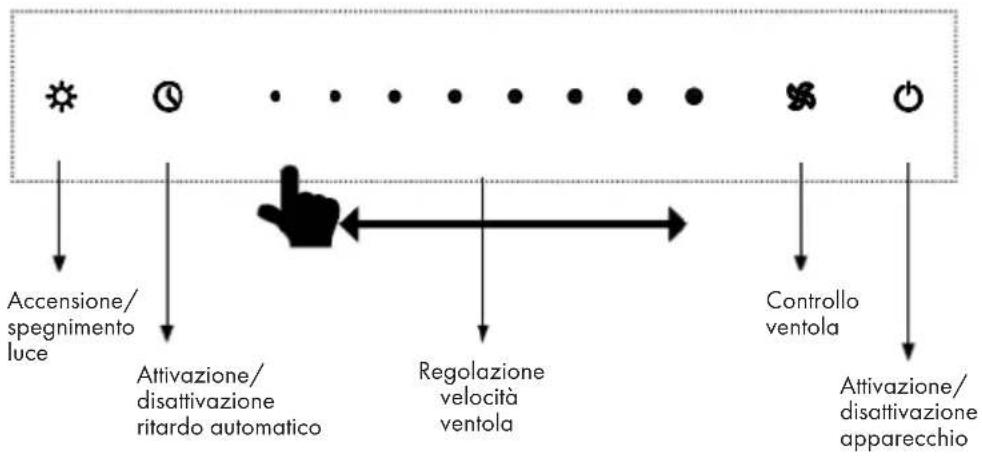


Sollevare/abbassare la cappa:

Premendo il tasto ⓣ per 2 secondi, la cappa si solleva e resta nella posizione più alta possibile. Premendo di nuovo il tasto, la cappa si abbassa.

Importante: assicurarsi che il tubo flessibile non venga bloccato o otturato durante il sollevamento o l'abbassamento. Si corre il pericolo di sollevare un contenitore (impugnatura, ecc.) e, possibilmente, di rovesciarne il contenuto bollente.

Regolare il livello di potenza:

Con l'apparecchio in funzione, premere brevemente per aumentare la velocità di 1 livello (da livello 1 a 10). Premere a lungo per aumentare la velocità al livello massimo.

Con la barra di scorrimento è possibile aumentare e diminuire la potenza. Toccare direttamente il livello desiderato o scorrere avanti e indietro sul pannello di controllo (sotto alla barra illuminata), fino a raggiungere l'intensità desiderata. Il livello viene mostrato sul display in alto.

Impostare il funzionamento automatico:

Durante il funzionamento, premere il tasto ① Quando inizia a lampeggiare, si attiva il tempo di superamento automatico.

Pannello di controllo 10041348, 10041349

Sollevare/abbassare la cappa:

Premendo il tasto per 2 secondi, la cappa si solleva e resta nella posizione più alta possibile. Premendo di nuovo il tasto, la cappa si abbassa.

Importante: assicurarsi che il tubo flessibile non venga bloccato o otturato durante il sollevamento o l'abbassamento. Si corre il pericolo di sollevare un contenitore (impugnatura, ecc.) e, possibilmente, di rovesciarne il contenuto bollente.

Regolare il livello di potenza:

Con l'apparecchio in funzione, premere brevemente per aumentare la velocità di 1 livello (da livello 1 a 8). Premere a lungo per aumentare la velocità al livello massimo.

Con la barra di scorrimento è possibile aumentare e diminuire la potenza. Toccare direttamente il livello desiderato o scorrere avanti e indietro sul pannello di controllo (sotto alla barra illuminata), fino a raggiungere l'intensità desiderata. Il livello viene mostrato sul display in alto.

Per passare al livello TURBO ad alte prestazioni, premere a lungo sul livello 8. L'apparecchio funziona ora al livello TURBO per 5 minuti. Dopo 5 minuti, la velocità viene ripristinata automaticamente al livello 8.

Impostare il funzionamento automatico:

Durante il funzionamento, premere il tasto Ⓐ Quando inizia a lampeggiare, si attiva il tempo di superamento automatico di 3 minuti.

PULIZIA E MANUTENZIONE

Prima di effettuare pulizia e manutenzione, è necessario scollegare la cappa dalla rete elettrica, staccando la spina o spegnendo l'interruttore di sicurezza in casa o svitando completamente il fusibile avvitabile.

• Non utilizzare pulitori a vapore per pulire la cappa aspirante.
- Non utilizzare detergenti a base di alcool con superfici nere opache per pulire il dispositivo. Potrebbero risultare scolorimenti.
- La mancata osservanza delle indicazioni relative a pulizia e manutenzione può causare il rischio d'incendio dovuto ad accumuli di grasso.
- I filtri antigrasso sul dispositivo devono essere puliti o sostituiti a intervalli regolari.
- Filtri pieni di grasso possono prendere fuoco rapidamente e causare anche odori spiacevoli.
- Filtri antigrasso otturati da particelle di sporco influenzano sensibilmente il funzionamento del dispositivo.
- Quando si pulisce la zona degli elementi di controllo, assicurarsi che non penetri acqua nelle componenti elettroniche

Avvertenze speciali per dispositivi con alloggiamento in acciaio inox

• Per la pulizia delle superfici in acciaio inox, utilizzare un prodotto apposito acquistabile sul mercato che non sia abrasivo.
• Si consiglia il trattamento con un prodotto per la conservazione dell'acciaio inox, in modo da evitare la rapida formazione di sporco sulla superficie.
• Distribuire il prodotto con un panno morbido, in modo da coprire la superficie e senza utilizzarne troppo.
  • Non utilizzare mai un detergente per acciaio inox vicino agli elementi di controllo.
  • Quando si puliscono i filtri in metallo, fare attenzione a non danneggiare la rete.
• Una pulizia troppo frequente o l'utilizzo di detergenti aggressivi possono causare scolorimenti alla superficie metallica.
• Questo non ha conseguenze sulla funzionalità del filtro e non è motivo di reclamo.

Sostituzione del filtro antigrasso

• Sostituire mensilmente il filtro in carta.
• Sostituire i filtri antigrasso in carta con allarme ogni due mesi o quando il colore della superficie diventa visibile tra le aperture della maglia. Questo filtro è colorato su un lato; dopo l'installazione, questa colorazione non deve essere visibile attraverso le aperture della maglia.
• I filtri antigrasso in espanso devono essere messi in acqua calda e sapone una volta al mese per 1-2 ore. Non strizzare; se necessario, ripetere la procedura e sostituire il filtro dopo un massimo di 5-6 lavaggi.
• I filtri in metallo non devono essere sostituiti quando sono troppo pieni, ma lavati a mano o in lavastoviglie (60°) una volta al mese. Far asciugare per bene il filtro e reinserirlo nella cappa aspirante facendo attenzione. Non utilizzare detersivi per piatti alcalini (valore pH superiore a 7).

Filtro ai carboni attivi

a) I tradizionali filtri ai carboni attivi (solitamente rotondi) non possono essere lavati o riutilizzati. In caso di normale utilizzo e in base alle dimensioni, sostituirli ogni 4-6 mesi. Rispettare le indicazioni sulla confezione.

b) I filtri ai carboni attivi lavabili e riutilizzabili (solitamente quadrati) devono essere lavati in lavastoviglie una volta al mese con normale detersivo per piatti e il programma intensivo (alla temperatura massima). I filtri ai carboni attivi lavabili e rigenerabili assorbono gli odori della cucina per un massimo di 3 anni, se lavati ogni mese. Il filtro deve poi essere sostituito con uno nuovo.

I filtri ai carboni attivi lavabili e riutilizzabili devono essere lavati separatamente, per evitare accumuli di resti di cibo, che possono risultare poi in odori spiacevoli. Dopo il lavaggio, il filtro ai carboni attivi lavabile e riutilizzabile deve essere riattivato. A tal fine, è necessario asciugare il filtro in forno a 100 °C per 10 minuti. Leggere sulla confezione se il filtro ai carboni attivi è lavabile e rigenerabile. Ogni volta che si lava o sostituisce un filtro antigrasso o ai carboni attivi, dopo averlo rimosso, pulire con uno sgrassante delicato tutti i componenti del lato inferiore della cappa. Per la pulizia quotidiana delle superfici esterne della cappa, utilizzare un panno morbido inumidito con alcool o con un detergente liquido delicato. Non utilizzare mai detergenti abrasivi.

AVVERTENZA

Questo dispositivo ha una barra LED integrata. La barra LED non deve essere sostituita.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa	Soluzioni
La luce si accende, ma la ventola non funziona.	La ventola è guasta. Spegnere il dispositivo e farlo controllare da un tecnico.
	Il motore è danneggiato.
Luce e ventola non funzionano.	La lampadina è bruciata. Sostituire la lampadina con una uguale.
	La spina non è collegata. Collegare la spina.
Il dispositivo vibra. La pala del rotore è guasta.		Spegnere il dispositivo e farlo controllare da un tecnico.
Il dispositivo non è ben fissato alla parete.		Staccare il dispositivo dalla parete e assicurarsi che il sistema di aggancio sia ben posizionato
Cattiva capacità aspirante.	La distanza tra fornello e cappa è eccessiva.	Montare la cappa aspirante in modo che sia a 65-75 cm dal piano cottura.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10032863, 10034330, 10038407
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	16,5 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	40,3
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	21,7 Lux/W
Classe di efficienza luminosa		B
Grado di separazione del grasso	GFFhood	63,9	%
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		322,7/604,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0,43	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10032863, 10034330, 10038407
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	16,5 kWh/Anno
Fattore di incremento nel tempo f 0,5
Efficienza fluidodinamica FDE	hood	40,3
Indice di efficienza energetica EEI	hood	27,4
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	237,5 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	480	Pa
Flusso d'aria massimo	Qmax	604,1	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	78,6	W
Potenza nominale del sistema di illuminazione	WL	3x1	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	65	Lux
Potenza assorbita misurata a dispositivo spento	Po	0,43	W
Potenza assorbita misurata a dispositivo in standby	Ps	-	W
Livello di rumorosità	LWA	68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10034301, 10034336
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	17,3 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	40,3
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	47,3	Lux/W
Classe di efficienza luminosa		A
Grado di separazione del grasso	GFE hood	63,9	%
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		322,7/604,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0,43	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10034301, 10034336
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	17,3 kWh/Anno
Fattore di incremento nel tempo f 0,5
Efficienza fluidodinamica FDE	hood	40,3
Indice di efficienza energetica EEI	hood	28,5
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	237,5 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	480	Pa
Flusso d'aria massimo Q	max	604,1	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	78,6	W
Potenza nominale del sistema di illuminazione	W_L	4x1 W
Intensità luminosa media del sistema di illuminazione sul piano cottura	E_middle	189	Lux
Potenza assorbita misurata a dispositivo spento	P_o	0,43	W
Potenza assorbita misurata a dispositivo in standby	P_s	-	W
Livello di rumorosità	LWA	68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10041348
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	19,6 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	40,0
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	21,7 Lux/W
Classe di efficienza luminosa		B
Grado di separazione del grasso	GFFhood	63,9	%
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		322,7/604,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		713,8	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		72	dB
Potenza assorbita a dispositivo spento	Po	0,43	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10041348
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	19,6 kWh/Anno
Fattore di incremento nel tempo f 0,6
Efficienza fluidodinamica FDE	hood	40,0
Indice di efficienza energetica EEI	hood	32,3
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	262,9 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	435 Pa
Flusso d'aria massimo	Qmax	713,8	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	79,4	W
Potenza nominale del sistema di illuminazione	WL	3x1	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	65	Lux
Potenza assorbita misurata a dispositivo spento	Po	0,43	W
Potenza assorbita misurata a dispositivo in standby	Ps	-	W
Livello di rumorosità	LWA	52/68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10041349
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	20,3 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	40,0
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	47,3 Lux/W
Classe di efficienza luminosa		A
Grado di separazione del grasso	GFFhood	63,9 %
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		322,7/604,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		713,8	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		72	dB
Potenza assorbita a dispositivo spento	Po	0,43 W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10041349
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	20,3 kWh/Anno
Fattore di incremento nel tempo f 0,6
Efficienza fluidodinamica FDE	hood	40,0
Indice di efficienza energetica EEI	hood	33,2
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	262,9 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	435 Pa
Flusso d'aria massimo	Qmax	713,8	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	79,4	W
Potenza nominale del sistema di illuminazione	WL	4x1	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	189	Lux
Potenza assorbita misurata a dispositivo spento	Po	0,43 W
Potenza assorbita misurata a dispositivo in standby	Ps	-	W
Livello di rumorosità	LWA	52/68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10045332
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	17,3 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	40,3
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	44,3 Lux/W
Classe di efficienza luminosa		A
Grado di separazione del grasso	GFFhood	63,9 %
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		322,7/604,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0,43 W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10045332
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	17,3 kWh/Anno
Fattore di incremento nel tempo f 0,5
Efficienza fluidodinamica FDE	hood	40,3
Indice di efficienza energetica EEI	hood	28,5
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	237,5 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	480	Pa
Flusso d'aria massimo Q	max	604,1	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	78,6	W
Potenza nominale del sistema di illuminazione	WL	4,0	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	189	Lux
Potenza assorbita misurata a dispositivo spento	Po	0,43	W
Potenza assorbita misurata a dispositivo in standby	Ps	-	W
Livello di rumorosità	LWA	52/68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10045333, 1045334
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	19,6 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	40,0
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	21,7 Lux/W
Classe di efficienza luminosa		A
Grado di separazione del grasso	GFFhood	63,9	%
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		322,7/604,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		713,8	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		72	dB
Potenza assorbita a dispositivo spento	Po	0,43	W
Potenza assorbita a dispositivo in standby	Ps	0,93	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10045333, 1045334
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	19,6 kWh/Anno
Fattore di incremento nel tempo f 0,5
Efficienza fluidodinamica FDE	hood	40,3
Indice di efficienza energetica EEI	hood	32,2
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	262,9 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	435 Pa
Flusso d'aria massimo	Qmax	604,1	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	79,4	W
Potenza nominale del sistema di illuminazione	WL	3,0	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	65	Lux
Potenza assorbita misurata a dispositivo spento	Po	0,43	W
Potenza assorbita misurata a dispositivo in standby	Ps	-	W
Livello di rumorosità	LWA	52/68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10045335
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	43,7 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	31,4
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	21,7 Lux/W
Classe di efficienza luminosa		A
Grado di separazione del grasso	GFFhood	67,6	%
Classe relativa al grado di separazione del grasso		E
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		354,1/542.3	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		650.8	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/68	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		71	dB
Potenza assorbita a dispositivo spento	Po	0,43 W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10045335
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	43,7 kWh/Anno
Fattore di incremento nel tempo f 0,9
Efficienza fluidodinamica FDE	hood	31,4
Indice di efficienza energetica EEI	hood	50,6
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	381,0 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	375	Pa
Flusso d'aria massimo	Qmax	713,8	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	79,4	W
Potenza nominale del sistema di illuminazione	WL	3,0	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	65	Lux
Potenza assorbita misurata a dispositivo spento	Po	0,43 W
Potenza assorbita misurata a dispositivo in standby	Ps	-	W
Livello di rumorosità	LWA	52/68	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL' AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
