MANUALE UTENTE Y7.1 Iperespresso ILLY

REGOLAZIONE QUANTITÀ DI CAFFÈ IN TAZZA 13

PREPARAZIONE DEL CAPPUCCINO 14

PREPARAZIONE DI ACQUA CALDA 15

PREPARAZIONE DI UN CAFFÈ DOPO L'EROGAZIONE DI VAPORE.... 15

DECALCIFICAZIONE 16

PULIZIA E MANUTENZIONE.... 18

RACCOMANDAZIONI 19

LIMITAZIONI SULLA GARANZIA 19

RISOLUZIONI PROBLEMI 20

REGOLE GENERALI PER L'USO DELLA MACCHINA

Leggere attentamente il libretto di istruzioni e le limitazioni sulla garanzia.

La macchina deve essere allacciata ad una regolare presa di corrente fornita di messa a terra. La macchina deve essere mantenuta pulita lavando frequentemente la griglia, il cassetto raccogli gocce, il porta capsula, il serbatoio, il tubo di uscita vapore.

IMPORTANTISSIMO: mai immergere la macchina in acqua o introdurla in lavastoviglie. L'acqua contenuta nel serbatoio deve essere regolarmente sostituita.

Non usare la macchina senza acqua nel serbatoio. Dopo aver cambiato l'acqua, infilare il serbatoio nella macchina, assicurandosi del completo inserimento.

Si consiglia di utilizzare almeno ogni due mesi un prodotto per la rimozione del calcare appositamente studiato per le macchine per espresso secondo indicazioni del capitolo DECALCIFICAZIONE.

La macchina è dotata di una valvola che permette il mantenimento costante della pressione, per questo motivo si potrà notare la perdita di gocce d'acqua dal porta capsula.

DATI TECNICI

Materiale carrozzeria: PC+ABS (EU), PC (USA)

Materiale interno termoblocco: acciaio

Pressione caffè durante l'estrazione: 15 bar

Dimensioni: 200 x 340 x 350 mm

2 elettrovalvole

Scheda elettronica con le seguenti funzioni:

• dosaggio automatico dell'erogazione di caffè
• controllo di temperatura ad alta precisione (caffè e vapore)
• indicatore intervento di decalcificazione
• indicatore temperatura nel termoblocco
• avvisatore acustico
• programma di decalcificazione automatico
• power save

Lancia vapore

Poggia tazze superiore

Peso senza imballo: 5 Kg

Voltaggio: 220-240V, 50/60Hz (EU); 120 V, 60 Hz (USA)

Potenza: 1200-1380W (EU), 1200W (USA)

La pressione sonora ponderata è minore di 70 dB.

Il produttore si riserva il diritto d'apportare modifiche o miglioramenti senza preavviso.

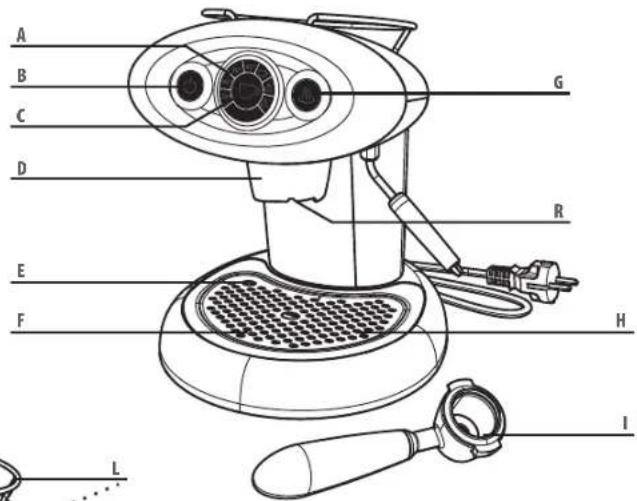

IT PARTI DELLA MACCHINA

A FASCIA LUMINOSA TEMPERATURA (indica gli stati della macchina)
B INTERRUTTORE GENERALE
C PULSANTE EROGAZIONE CAFFÈ (avvia e ferma l'erogazione del caffè)
D GRUPPO EROGAZIONE CAFFÈ
E GALLEGGIANTE VASCHETTA PIENA
F GRIGLIA APPOGGIO TAZZA
G PULSANTE VAPORE
H VASCHETTA RACCOGLI GOCCE (posta sotto la griglia appoggio tazza)
I PORTA CAPSULA (Iperespresso)
L REGGITAZZE
M CICALINO INTERNO (fornisce un segnale acustico per avvisare l'utente)
N CAVO ALIMENTAZIONE
0 LANCIA EROGAZIONE VAPORE
P SERBATOIO ACQUA
Q TARGHETTA DATI (sotto la base)
R POSIZIONE FINE CORSA PORTAFILTRO

Nell'utilizzo di apparecchiature elettriche devono essere sempre osservate le seguenti misure di sicurezza.

L'apparecchio non è adatto per l'installazione in un'area in cui potrebbe essere utilizzato un getto d'acqua.

L'apparecchio deve essere posto in posizione orizzontale.

Utilizzo dell'apparecchio

- Questo apparecchio è destinato all'uso in applicazioni domestiche e simili come la X7.1 versione domestica:

- aree di cucina per il personale in negozi, uffici e altri ambienti di lavoro;

- case coloniche;

- da parte di clienti in alberghi, motel e altri ambienti di tipo residenziale;

- ambienti di tipo bed and breakfast.

Avvertenza specifica per la macchina X7.1 versione professionale, identificata tramite codice prodotto 6663 e descrizione X7.1 NERO 230V D IPSO PROF:

- Quest'apparecchio deve essere impiegato solo per uso professionale. Ogni altro uso è da considerarsi improprio e quindi pericoloso.

- Bambini di età uguale o superiore a 8 anni possono eseguire queste operazioni solo con la supervisione di una persona responsabile della loro sicurezza ed a conoscenza delle normative igieniche vigenti.

• L'accesso alle funzionalità di erogazione devono essere consentite solo a persone che hanno conoscenza ed esperienza pratica dell'apparecchio, in particolare per quanto riguarda la sicurezza e l'igiene.
• La macchina X7.1 versione professionale è stata concepita per utilizzare esclusivamente capsule illy lperespresso per uso professionale.
• La macchina X7.1 versione domestica è stata concepita per utilizzare esclusivamente capsule illy Iperespresso per uso domestico.
• Se la capsula non si adatta correttamente nel porta capsule non forzare la capsula nell'apparecchio.
• Per evitare il rischio di lesioni, non togliere il porta capsule durante l'erogazione.
• Il valore del rumore generato è inferiore ai 70 dB.
• Le versioni domestiche devono essere impiegate solo per uso domestico. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Disinserire la spina dall'impianto elettrico quando l'apparecchio non viene utilizzato.
• Non toccare mai una superficie calda. Usare manici e pulsanti.
• La superficie dell'elemento riscaldante è soggetta a calore residuo dopo l'uso
• Questa macchina è costruita per "fare il caffè espresso" e per "riscauldare bevande": fare attenzione a non scottarsi con getti d'acqua o di vapore o con uso improprio della stessa.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni se sono sotto la supervisione di una persona responsabile della loro sicurezza o istruiti in merito all'uso dell'apparecchio in modo sicuro e se comprendono i potenziali

IT

pericoli presenti.

• Le operazioni di pulizia e la manutenzione non devono essere eseguite da bambini con età inferiore a 8 anni.
• Bambini di età uguale o superiore a 8 anni possono eseguire queste operazioni solo con la supervisione di una persona responsabile della loro sicurezza ed a conoscenza delle normative igieniche vigenti.
• Tenere l'apparecchio ed il cavo d'alimentazione fuori dalla portata dei bambini di età inferiore a 8 anni.
• Gli apparecchi possono essere utilizzati da persone con ridotta capacità fisica, ridotte capacità sensoriali o mentali o mancanza di esperienza e conoscenza solo con la supervisione di una persona responsabile della loro sicurezza e se sono state fornite le istruzioni relative all'uso dell'apparecchio in modo sicuro e comprendono i potenziali pericoli presenti.
• Tenere i bambini sotto supervisione, per evitare che giochino con l'apparecchio, I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Utilizzare l'apparecchio esclusivamente in luoghi chiusi e protetti da agenti atmosferici esterni.
• Per proteggersi dal fuoco, scosse elettriche o lesioni non immergere il cavo, la spina ed il corpo della macchina o in acqua o altro liquido.
  • Non utilizzare l'apparecchio per scopi diversi da quelli previsti.
• Non appoggiare l'apparecchio su fornelli elettrici o a gas, o dentro un forno caldo.

• L'apparecchio va acceso esclusivamente per il solo tempo necessario al suo utilizzo, dopodiché va spento premendo il pulsante d'accensione la spina va staccata dalla presa di corrente.

• Prima di disinserire la spina accertarsi che il pulsante d'accensione sia spento, ovvero non illuminato.

• L'utilizzo di accessori non raccomandati dal produttore può provocare incendi, scosse elettriche o lesioni alle persone.

Installazione dell'apparecchio

• Leggere attentamente le istruzioni.
- Non installare mai la macchina in un ambiente che può raggiungere una temperatura inferiore o uguale a 0°C (se l'acqua si ghiaccia, l'apparecchio può danneggiarsi) o superiore a 40°C.
- Verificare che la tensione della rete elettrica corrisponda a quella indicata nella targa dati dell'apparecchio. Collegare l'apparecchio solo ad una presa di corrente avente una portata minima di 6 A se alimentata a 230 Vac, e 12 A se alimentata a 120 Vac e dotata di un'efficiente messa a terra.
- In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la spina con un'altra di tipo adatto, da un centro assistenza autorizzato.
- Posizionare l'apparecchio sopra un piano di lavoro lontano da rubinetti dell'acqua e lavelli.
- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio prima della sua installazione.
- Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina.

Pulizia dell'apparecchio

• Accertarsi che la macchina sia spenta; il pulsante d'accensione deve essere spento.

• Disinserire la spina dall'impianto elettrico.
  • Lasciare raffreddare l'apparecchio prima della pulizia.

• Pulire la carrozzeria e gli accessori con un panno umido ed asciugare successivamente con un panno secco non abrasivo. È sconsigliato l'uso di detergenti.

• Per nessuna ragione l'apparecchio deve essere sottoposto a getti d'acqua.

In caso di guasto dell'apparecchio

• Non utilizzare l'apparecchio se il cavo o la spina sono danneggiati o se l'apparecchio mostra segni di cattivo funzionamento oppure se ha subito qualche danno. Riportare l'apparecchio al centro di assistenza tecnica autorizzato più vicino per controlli o riparazioni.
• Se il cavo d'alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza.
• In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per eventuali riparazioni, rivolgersi solamente ad un centro di assistenza tecnica autorizzato dal costruttore e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e fare perdere il diritto alla garanzia.

Uso improprio dell'apparecchio

• Le versioni domestiche devono essere impiegate solo per uso domestico. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Il costruttore non può essere considerato responsabile per eventuali incidenti causati dalla mancanza o dalla non conformità alle leggi vigenti dell'impianto di messa a terra.

- Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

ATTENZIONE: CONSERVARE QUESTE ISTRUZIONI.

IT INSTALLAZIONE E MESSA IN FUNZIONE DELL'APPARECCHIO

Prima di collegare la macchina alla rete elettrica, leggere con attenzione le norme di sicurezza riportate nel capitolo IMPORTANTI MISURE DI SICUREZZA.

Accertarsi che la macchina sia scollegata dalla rete elettrica.

Inserire dal basso il porta capsula e ruotarlo verso destra fino alla posizione di blocco.

Estrarre il serbatoio dell'acqua tirandolo verso l'esterno e riempirlo con acqua fresca potabile fino al riferimento MAX.

MAX

ATTENZIONE: immettere nel serbatoio sempre e soltanto acqua fresca potabile non gassata. Acqua calda nonchè altri liquidi possono danneggiare il serb- atoio. Non mettere in funzione la macchina senza acqua.

Inserire il serbatoio nella macchina; assicurarsi che sia completamente inserito.
Inserire la spina nella presa. Consultare il capitolo successivo per l'accensione.

NOTA: si consiglia di conservare l'imballo originale (almeno per il periodo di garanzia) per l'invio della macchina ai centri di assistenza autorizzati per la riparazione.
ATTENZIONE: Quando la macchina è in funzione, il contatto con il gruppo caffè D, la lancia vapore 0 e la parte metallica del porta capsula I può produrre ustioni.

ACCENSIONE E SPEGNIMENTO

Prima d'accendere la macchina verificare il livello dell'acqua nel serbatoio; se necessario aggiungere acqua come descritto. Svuotare e risclacquare il cassetto raccogli gocce ogni volta che viene riempito il serbatoio dell'acqua. Per accendere la macchina premere il pulsante delo a quando si illumina.

Le icone poste sulla corona circolare si illuminano progressivamente indicando l'aumento della temperatura nel termoblocco. Dopo alcuni minuti la macchina segnala il raggiungimento della temperatura di funzionamento illuminando il simbolo del pulsante di erogazione ed emettendo un breve segnale acustico.

In caso di accensione del simbolo triangolare ⚠ e del segnale acustico intermittente, consultare il capitolo RISOLUZIONI PROBLEMI.

NOTA: in caso di primo utilizzo o dopo un prolungato periodo di inattività si suggerisce di erogare alcune tazze d'acqua senza capsula.

Per spegnere la macchina tenere premuto il pulsante ⚙ fino allo spegnimento del pannello frontale; si raccomanda di non staccare mai il cavo di alimentazione dalla presa di corrente a macchina accesa.

La macchina è stata programmata per rispettare l'ambiente e ridurre i consumi quando non viene utilizzata. Dopo 30 minuti di inutilizzo la macchina si spegne automatica mente. 5 minuti prima dello spegnimento automatico il pulsante lampeggia. Se desiderate che la macchina resti accesa premetto pulsante.

IT PREPARAZIONE DEL CAFFÈ

La macchina X7.1 è stata concepita per utilizzare esclusivamente capsule illy lperespresso.

Per la preparazione del caffè procedere come segue:

• Ruotare verso sinistra il porta capsula e rimuoverlo dal gruppo di erogazione.
• Inserire la capsula come mostrato in figura.

NOTA: la capsula deve entrare facilmente; in caso contrario estrarla e riposizionarla correttamente.

NOTA: l'erogazione del caffè viene eseguita circa un paio di secondi dopo la pressione del tasto; questo è normale per il funzionamento della macchina.

• Inserire il porta capsula nel gruppo di erogazione; ruotare il manico verso destra fino alla posizione di blocco.
• Verificare che il pulsante caffè sia illuminato.
• Premere e rilasciare il pulsante caffè macchina eroga la quantità di caffè programmata. Per interrompere in anticipo l'erogazione premere nuovamente il pulsante.

Per preparare altri caffè, rimuovere la capsula usata e ripetere le operazioni appena descritte.

ATTENZIONE:

• Le capsule sono monodose e non devono essere utilizzate per erogare due caffè.
• Per maggior sicurezza d'uso, la macchina interrompe automaticamente l'erogazione dopo circa un minuto.
• Ricordarsi di vuotare e pulire frequentemente il cassetto raccogli gocce.

REGOLAZIONE QUANTITÀ DI CAFFÈ IN TAZZA

La macchina X7.1 consente di erogare una quantità di caffè preimpostata: è sufficiente premere il tasto caffè e la macchina si fermerà alla quantità memorizzata. Tuttavia, se la quantità non è quella desiderata, è possibile procedere con la memorizzazione manuale di una nuova quantità di caffè.

Memorizzazione nuovo volume di caffè:

• Inserire una capsula nel porta capsula e agganciarlo al gruppo di erogazione.
• Posizionare una tazzina sotto il porta capsula.
• Premere il pulsante caffè e mantenerlo premuto.
• Quando viene raggiunta la quantità desiderata rilasciare il tasto caffè.
• La macchina ha ora memorizzato la nuova quantità di caffè.

È inoltre possibile regolare manualmente la quantità di caffè a ogni erogazione, senza modificare le impostazioni memorizzate attraverso l'erogazione manuale.

Erogazione manuale:

• Premere il tasto caffè per 3 secondi, la macchina eroga il caffè.
• Quando viene raggiunta la quantità desiderata premere nuovamente il tasto caffè per fermare l'erogazione.
• Con questa procedura la macchina non memorizza la quantità erogata e il volume ottenuto riguarda la singola erogazione.

IT PREPARAZIONE DEL CAPPUCCINO

La lancia vapore di cui è provvista la macchina, consente la preparazione del latte montato necessario per preparare una o più tazze di cappuccino.

Preparare una o più tazze di caffè secondo le istruzioni del paragrafo precedente. Preparare il latte montato come segue:

Premere il pulsante vapore l'icona vapore posta sulla corona centrale si illumina per indicare che la macchina si sta predisponendo per la funzione vapore.

Quando la macchina raggiunge la temperatura di funzionamento, il pulsante 🎩 si accende. In questa fase la macchina emette un segnale sonoro.

Inserire un contenitore idoneo (preferibilmente metallico) vuoto sotto alla lancia di erogazione vapore e premere il pulsante far uscire l'acqua residua; quando esce solo vapore premere nuovamente il pulsante.

NOTA: Durante l'erogazione del vapore il pulsante lampeggia.

Versare il latte fresco da frigo-rifero in un contenitore idoneo (preferibilmente metallico).

NOTA: Per un risultato ottimale: versare 75ml di latte freddo intero prelevato dal frigorifero in un contenitore (preferibilmente metallico) e tenere immersa la lancia vapore nel latte per un tempo massimo di 25 secondi.

Immergere completamente la lancia vapore nel latte. Premere il pulsante attendere la formazione della schiuma. Quando si è raggiunto il risultato richiesto, premere nuovamente il pulsante

X Z

Dopo ogni utilizzo, si consiglia di pulire accuratamente la lancia vapore dai residui di latte:

• Premere per qualche secondo il pulsante
- Successivamente premere nuovamente il pulsante
- Attendere qualche minuto che si raffreddi.
- Sfilare la parte esterna Z e lavarla con acqua corrente.
- Pulire la parte interna X con un panno umido.

NOTA: Le due componenti del terminale vapore si possono lavare anche in lavastoviglie, in questo caso sfilare anche la parte interna dal tubo metallico. Dopo la pulizia, inserire la parte interna X sul tubo vapore fino a fine corsa, successivamente inserire il tubo esterno Z.

ATTENZIONE:

- Il contatto con il vapore e con la lancia vapore provoca gravi ustioni.

- Dopo circa 5 minuti di mancato utilizzo del vapore, la macchina si riporta automaticamente in posizione caffè; un minuto prima di questo passaggio il pulsante // lampeggia. Nel caso si voglia erogare ancora vapore, premere il pulsante.

- Durante la fase di riscaldamento e di permanenza in stato vapore, la macchina effettua riscaldamenti nel termoblocco che possono generare lievi fuoriuscite di vapore dal porta capsula inferiore: evitare quindi di mantenere gli arti o altre parti del corpo in prossimità della zona di erogazione caffè onde prevenire possibili scottature.

PREPARAZIONE DI ACQUA CALDA

La lancia vapore di cui è provvista la macchina, consente anche di erogare l'acqua per la preparazione di te e tisane. Verificare che il pulsante caffè culluminato.

Procedere come segue:

Pulire la lancia di erogazione vapore da eventuali residui di latte.

Posizionare un recipiente metallico sotto la lancia vapore.

Premere il pulsante vapore per almeno 3 secondi. La macchina inizia ad erogare acqua calda, il pulsante vapore lampeggia velocemente. Premere nuovamente il tasto vapore volta raggiunta la quantità di acqua desiderata.

PREPARAZIONE DI UN CAFFÈ DOPO L'EROGAZIONE DI VAPORE

È molto importante evitare di preparare un espresso subito dopo aver erogato vapore perché l'acqua generata dal termoblocco è troppo calda e compromette il gusto del caffè. Per questo motivo il pulsante caffè e disattivato quando la temperatura del termoblocco è troppo alta.

Per tornare alla modalità caffè, premere il pulsante erogazione caffè ed attendere l'accensione del tasto «grante questa fase di raffreddamento (circa 10 minuti), l'icona della tazzina sulla corona centrale lampeggia.

Per riportare più velocemente la macchina alla modalità caffè (circa 1 minuto) procedere come segue:

Posizionare un recipiente metallico sotto la lancia vapore.

- Mantenere premuto per 3 secondi il pulsante vapore Viene erogata una quantità di acqua calda programmata; al termine l'erogazione si ferma automaticamente.

IT DECALCIFICAZIONE

1. Se l'icona posta sulla corona circolare lampeggia (1 lampeggio ogni due secondi) è necessario effettuare la decalcificazione. Il ciclo prevede 2 fasi: una fase di decalcificazione (durata ca. 14 minuti) e una di risciacquo (durata ca. 3 minuti).
2. La formazione di calcare è la naturale conseguenza dell'utilizzo della macchina. La macchina è dotata di un programma automatico che consente di ottimizzare la pulizia e di rimuovere i residui di calcare dal suo interno. Se le procedure di decalcificazione non vengono eseguite, il calcare può provocare difetti di funzionamento non coperti da garanzia.
3. Per la procedura di decalcificazione, fare riferimento a quanto riportato nel relativo capitolo di questo manuale. Utilizzare solo prodotti decalcificanti per macchine da caffè, disciolti secondo le modalità di diluzione riportate sulle istruzioni del prodotto.
4. Se durante la procedura di decalcificazione dovesse mancare tensione di rete, una volta ripristinata la corrente il ciclo riprenderà da dove si è interrotto.

Spegnere la macchina. • Estrarre il serbatoio e riempirlo con 1 lt d'acqua (fino al livello max). Togliere capsula e porta capsula.

MAX

- Versare nel serbatoio pieno d'acqua la soluzione decalcificante e mescolare fino a completo scioglimento.

• Per agevolare l'operazione si consiglia di sfilare l'estremità finale della lancia vapore.
• Posizionare un recipiente della capacità di almeno 1 lt. sotto il gruppo di erogazione e lancia vapore.

Accendere la macchina: entro 15 secondi dall'accensione, premere e mantenere premuto il pulsante (no all'emissione di 4 segnali acustici (3 suoni corti e 1 lungo). Rilasciare il tasto.

Il pulsante lampeggia 📄: la macchina è pronta per avviare il ciclo di decalcificazione.

Premere 1 volta il tasto avviare il ciclo di decalcificazione. I pulsanti e pianegliano in modo alternato. La macchina erogherà acqua in modo intermittente dal gruppo erogatore e dalla lancia vapore (durata 14 minuti).

NOTA: è possibile interrompere temporaneamente il ciclo, premendo il pulsante 📋 Ripremere il pulsante 📋 riprendere il ciclo.

89

Un segnale acustico prolungato indica la fine della fase di decalcificazione. È ora necessario procedere con la fase di risciacquo dei circuiti per eliminare eventuali residui di soluzione decalcificante. Il pulsante continua a lampeggiare.

MAX

- Estrarre e lavare accuratamente il serbatoio. Riempirlo con 1 lt. di acqua fresca, fino al livello max.

- Svuotare e riposizionare il recipiente della capacità di almeno 1 lt. sotto il gruppo di erogazione e lancia vapore.

Premere 1 volta il pulsante per avviare il ciclo di risciacquo. I pulsanti organi-giano in modo alternato. La macchina erogherà acqua in modo intermittente dal gruppo erogatore e dalla lancia vapore (durata 3 minuti).

Un segnale acustico indica la fine della fase di risciacquo. Il pulsante si illumina in modo fisso.

IT PULIZIA E MANUTENZIONE

La pulizia della macchina e dei suoi componenti deve essere eseguita almeno una volta alla settimana.

Non utilizzare l'acqua rimasta nel serbatoio per alcuni giorni; lavarlo e riempirlo giornalmente con acqua fresca potabile.

Non utilizzare alcool etilico, solventi, spugne abrasive e/o agenti chimici aggressivi.

ATTENZIONE: non asciugare la macchina e/o i suoi componenti in un forno a microonde e/o un forno convenzionale.

Per la pulizia della macchina procedere come segue:

Spegnere la macchina e scollegare la spina dalla presa di corrente.

MAX 2

Estrarre il serbatoio ed il coperchio e lavarli con acqua corrente.

Vuotare il porta capsula e lavarlo con acqua corrente.

• Estrarre la griglia e lavarla con acqua tiepida.
• Estrarre il cassetto raccogli gocce e lavarlo con acqua tiepida.

• Estrarre la parte terminale esterna della lancia erogazione vapore.
• Estrarre la parte interna della lancia erogazione vapore dal tubo metallico.
• Dopo aver separato i due componenti, lavarli separatamente con acqua tiepida.

• Dopo aver lavato i componenti inserire la parte interna sul tubo metallico e successivamente inserire la parte esterna.

NOTA: quando si riposizionano la parte terminale interna ed esterna della lancia vapore, inserirle fino a fine corsa.

RACCOMANDAZIONI

Per gustare un espresso di elevata qualità ricordare di:

• cambiare l'acqua nel serbatoio e vuotare la vasca raccogli gocce almeno una volta alla settimana;
• usare possibilmente acqua a basso tenore di calcare per ridurre i depositi all'interno della macchina;
• utilizzare tazzine calde.

LIMITAZIONI SULLA GARANZIA

La garanzia non copre guasti causati da:

• una non periodica decalcificazione;
• funzionamento con voltaggio diverso da quello prescritto sulla targhetta dati (vedi capitolo PARTI DELLA MACCHINA);
• uso improprio o non conforme alle istruzioni;
• modifiche apportate internamente.

La garanzia non copre i costi di riparazione su macchine manipola- te da centri d'assistenza non autorizzati.

Tali costi saranno totalmente a carico del cliente.

Si consiglia di:

• non mettere la vasca raccogli gocce in lavastoviglie;

- mantenere il fondo dell'interno della colonnna porta serbatoio sempre asciutto.

La mancata osservazione di questi punti potrebbe creare dei problemi alla carrozzeria non coperti da garanzia.

ATTENZIONE:

Si consiglia di conservare l'imballo originale (almeno per il periodo di garanzia) per eventuale invio della macchina a centri di assistenza autorizzati. Gli eventuali danni dovuti ad un trasporto senza imballo adeguato non sono coperti da garanzia.

Smaltimento di apparecchiature elettriche ed elettroniche usate, da parte di privati nell'Unione Europea.

Il simbolo RAEE utilizzato per questo prodotto indica che quest'ultimo non deve essere smaltito assieme agli altri rifiuti domestici, ma deve essere oggetto di "raccolta separata".

L'utente privato ha la possibilità di riconsegnare gratuitamente al distributore, in ragione di uno contro uno, l'apparecchiatura usata all'atto dell'acquisto di una nuova.

Per ulteriori informazioni sui punti di raccolta delle apparecchiature da rottamare, si consiglia di contattare il proprio comune di residenza, il servizio di smaltimento dei rifiuti locale o il negozio presso il quale è stato acquistato il prodotto. È responsabilità dell'utente provvedere allo smaltimento secondo le normative vigenti, ed il non rispetto delle disposizioni di legge può essere sanzionato.

Lo smaltimento corretto di questo prodotto contribuirà a proteggere l'ambiente, le risorse naturali e la salute umana.

IT RISOLUZIONI PROBLEMI

PROBLEMA SOLUZIONE
Premo sul tasto non si illumina.	Verificare la connessione elettrica alla rete; verificare lo stato degli interruttori di protezione della rete domestica.
La macchina non eroga caffè.	Eseguire le seguenti operazioni:- Riempire il serbatoio d'acqua; assicurarsi del suo completo inserimento.- Togliere il porta capsula dal gruppo erogazione caffè.- Attendere che il pulsante sia acceso (macchina pronta ad erogare).- Mettere un recipiente sotto il gruppo caffè e premere il pulsante d'erogazione caffè.- Erogare acqua per alcuni secondi.- Interrompere l'erogazione- Inserire una nuova capsula nel porta capsula e agganciare all'erogatore; procedere con l'erogazione del caffè.
Premo il pulsante e la macchina non eroga vapore. Il vapore esce, ma il latte non viene montato.	Caso a) Se è accesa l'icona vapore sulla corona circolare attendere l'accensione del pulsante vapore.
	Caso b) Se non è accesa l'icona vapore sulla corona circolare, premere il pulsante vapore ed attendere l'accensione del pulsante vapore (riscaldamento).
	Caso c) Possibile ostruzioni dell'erogatore: spegnere la macchina; attendere che sia fredda (almeno un'ora); rimuovere eventuali ostruzioni dai fori di uscita della lancia vapore.
Perdita acqua dal gruppo durante l'erogazione	Inserire una nuova capsula nel porta capsula; agganciare ruotando il manico fino alla posizione d'arresto e procedere con l'erogazione del caffè.
Impulsi acustici veloci e icona trialgolare lampeggiante	Eseguire le seguenti operazioni:- Spegnere la macchina.- Riempire il serbatoio dell'acqua.- Mettere un recipiente in corrispondenza della lancia vapore e premere il tastoAccendere la macchina ed attendere circa 10 secondi che il tasto accenda.
Icona triangolare lampeggiante velocemente	Effettuare il ciclo ci decalcificazione
Fuoriuscita di acqua dall'interno della macchina Spegnere la macchina e disinserire la spina dalla presa di corrente.
Fuoriuscita di acqua dal serbatoio dopo averlo riempito	Vuotare il serbatoio, premere sulla guarnizione in gomma trasparente della valvola di innesto all'interno del serbatoio.
Escono gocce di caffè dalla capsula durante i primi istanti di erogazione	L'eventuale sgocciolamento durante i primi secondi di erogazione sono da considerarsi normali.

N.B. Se il problema persiste, contattare un centro assistenza autorizzato.

IT 21

CONTENTS

GENERAL NOTICE 23

TECHNICAL DATA....23

MACHINE PARTS 24
