MANUALE UTENTE EY0214 PANASONIC

ISTRUZIONI DI SICUREZZA

Leggete tutte le istruzioni

1) CONSERVARE QUESTE ISTRUZIONI

Questo manuale contiene importanti istruzioni di sicurezza per il caricabatteria.

2) Prima di usare il caricabatteria leggere tutte le istruzioni e le indicazioni di avvertenza sul caricabatteria (1) e il blocco batteria (2).
3) ATTENZIONE – Per ridurre il rischio di ferite alle persone caricare solo il blocco batteria appropriato. Altri tipi di batteria possono esplodere causando ferite alle persone e danni.
4) Non esporre il caricabatteria e il pacco batteria alla pioggia o alla neve e non utilizzarli in luoghi umidi.
5) L'uso di attacchi diversi non è consigliato in quanto può risultare nel rischio di incendi, scosse elettriche o ferite alle persone.
6) Per ridurre il rischio di danni alla spina o al cavo elettrici, tirare per la spina invece di afferrare il cavo quando si scollega il caricabatteria.
7) Non si dovrebbero usare cavi di prolunga.
8) Non usare il caricabatteria se il cavo o la spina sono danneggiati: sostituirli immediatamente.
9) Non usare il caricabatteria se ha subito forti urti, se è caduto o se è stato danneggiato in qualsiasi altro modo: farlo controllare da un tecnico qualificato alla riparazione.
10) Non smontare il caricabatteria: farlo controllare da un tecnico qualificato se sono necessarie manutenzione o riparazioni. Un rimontaggio scorretto può risultare nel rischio di scosse elettriche o incendi.
11) Per ridurre il rischio di scosse elettriche, scollegare il caricabatteria dalla presa di corrente prima di eseguire qualsiasi operazione di manutenzione o pulizia.
12) Verificare che il cavo sia situato dove non possa essere calpestato, strattonato o altrimenti sottoposto a danni o forzature.
13) Il caricabatteria e il blocco batteria sono stati progettati specificamente per essere usati in combinazione. Non tentare di caricare altri utensili a batteria o blocchi batteria con questo caricabatteria. Non tentare di caricare il blocco batteria con qualsiasi altro caricabatteria.
14) Non tentare di smontare il caricabatteria o il rivestimento del blocco batteria.
15) Non riporre l'utensile e il blocco batteria in luoghi dove la temperatura possa raggiungere o superare i 50°C (come capanni metallici o auto in estate), perché questo potrebbe causare un deterioramento della batteria.
16) Non caricare il blocco batteria quando la temperatura è INFERIORE a 0° C o SUPERIORE a 40° C.
17) Non bruciare il blocco batteria. Se gettato nel fuoco può esplodere.

18) Il caricabatteria è stato progettato per funzionare solo con la normale corrente domestica. Eseguire la carica solo con la tensione indicata sulla piastrina. Non tentare di usarlo con qualsiasi altra tensione!
19) Non maltrattare il cavo. Non trasportare mai il caricabatteria sorreggendolo per il cavo e non strattonare il cavo per scollegarlo dalla presa si corrente. Proteggere il cavo dal calore, dall'olio e da bordi taglienti.
20) Caricare il blocco batteria in un luogo ben ventilato, non coprire il caricabatteria e il blocco batteria con panni o simili durante la carica.
21) Non cortocircuitare il blocco batteria. Un cortocircuito del blocco batteria può causare un grande flusso di corrente, surriscaldamenti e bruciature.
22) NOTA: Se il cavo di corrente di questo apparecchio è danneggiato, deve essere sostituito solo presso un centro riparazioni autorizzato dal fabbricante perché sono necessari speciali attrezzi su misura.
23) L'apparecchio non deve essere usato da bambini o persone inferme senza supervisione.
24) Controllate che i bambini non giochino con l'apparecchio.

Nota: Quando caricate il pacco batteria per la prima volta o dopo un lungo periodo di magazzinaggio, caricate il pacco batteria per 24 ore circa per ottenere la piena capacità della batteria.

1. Collegiate il caricabatteria alla sorgente di alimentazione.

EY0225:

- Si potrebbero produrre delle scintille quando si inserisce la presa nella fonte di alimentazione CA, ma ciò non comporta problemi in termini di sicurezza

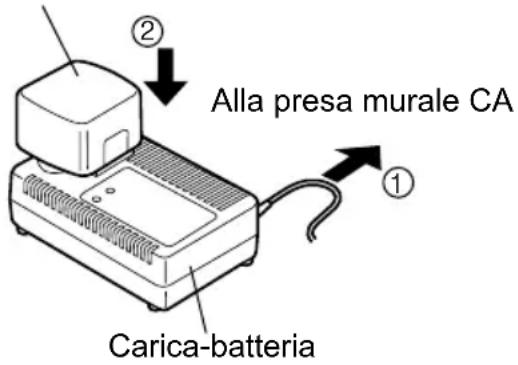

1. Inserite il pacco batteria nel caricabatteria in modo ben saldo.

Pacco batteria

② Alla presa murale CA ① Carica-batteria

(* Ci si riferisce a EY0230 per l'illustrazione.)

EY0214:

- Durante il caricamento normalmente funziona la ventola di raffreddamento del caricabatteria per raffreddare il pacco batteria, e in condizioni normali si sente il rumore della ventola. Se non avvertite il suono della ventola, significa che il dispositivo non funziona correttamente. Interrompete immediatamente il caricamento e consultate un rivenditore autorizzato.

1. La spia di caricamento si illumina durante il caricamento stesso.

Al termine del caricamento, un interruttore elettronico integrato scatta automaticamente per prevenire un eventuale sovraccarico.

- Se il pacco batteria è caldo (per esempio immediatamente dopo un'operazione di lavoro pesante), la spia di attesa arancione si illuminerà e rimarrà illuminata fino a quando la batteria non si raffreddi. Poi, il caricamento avrà inizio automaticamente.

1. La spia di caricamento inizia a lampeggiare rapidamente quando il caricamento è stato completato.

EY0230 / EY0214

- Quando il pacco batteria non è stato usato per lungo tempo, la lampada di caricamento comincia a lampeggiate lentamente per indicare il caricamento protettivo. Il caricamento protettivo impiega più tempo per caricare completamente il pacco batteria rispetto al caricamento standard. (il tempo massimo di caricamento è di circa 90 minuti).

1. Se si inserisce nuovamente nel caricabatteria un pacco batteria completamente carico, la spia di caricamento può illuminarsi. Dopo diversi minuti la spia di caricamento dovrebbe lampeggiare velocemente, indicando che il caricamento è completo.

2. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi a un rivenditore autorizzato.

Nota: • Se dovete caricare una batteria fredda (di circa 5° C o meno) in una stanza calda, lasciate la batteria nella stanza per almeno un'ora e caricatela quando si è riscaldata con la temperatura ambientale. (Altrimenti potrebbe non caricarsi completamente.)

- Lasciate raffreddare il caricabatteria quando caricate più di due pacchi batteria consecutivamente.

- Non infilate le dita nel foro di contatto per tenere in mano il caricabatteria o altro scopo.

ATTENZIONE: • Non usate l'energia fornita da un generatore a motore.

- Non coprite le prese d'aria di caricabatteria e gruppo batteria.

- Scollegare il caricatore quando non è usato.

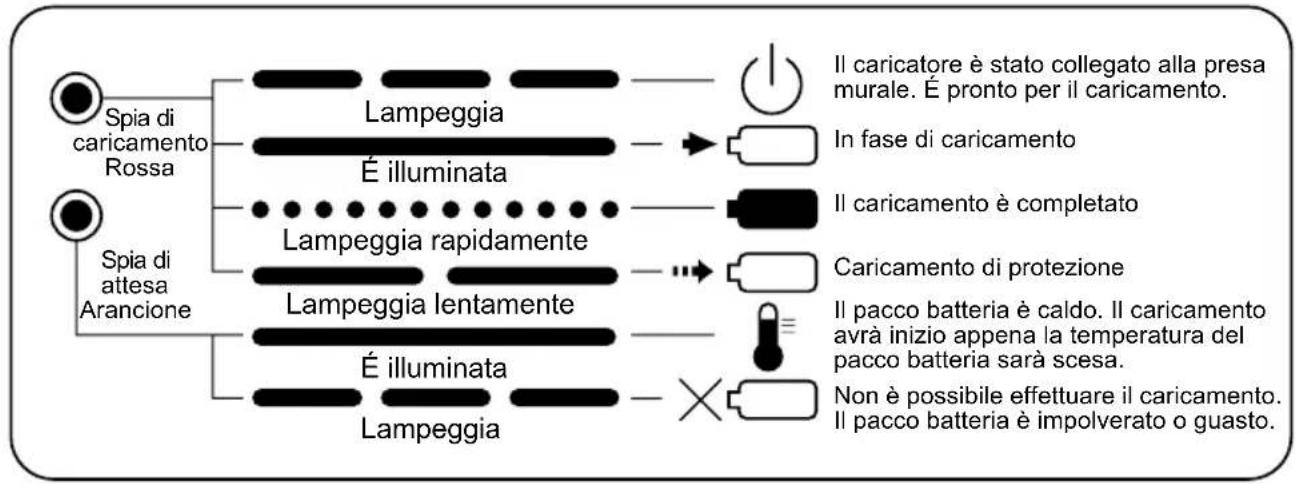

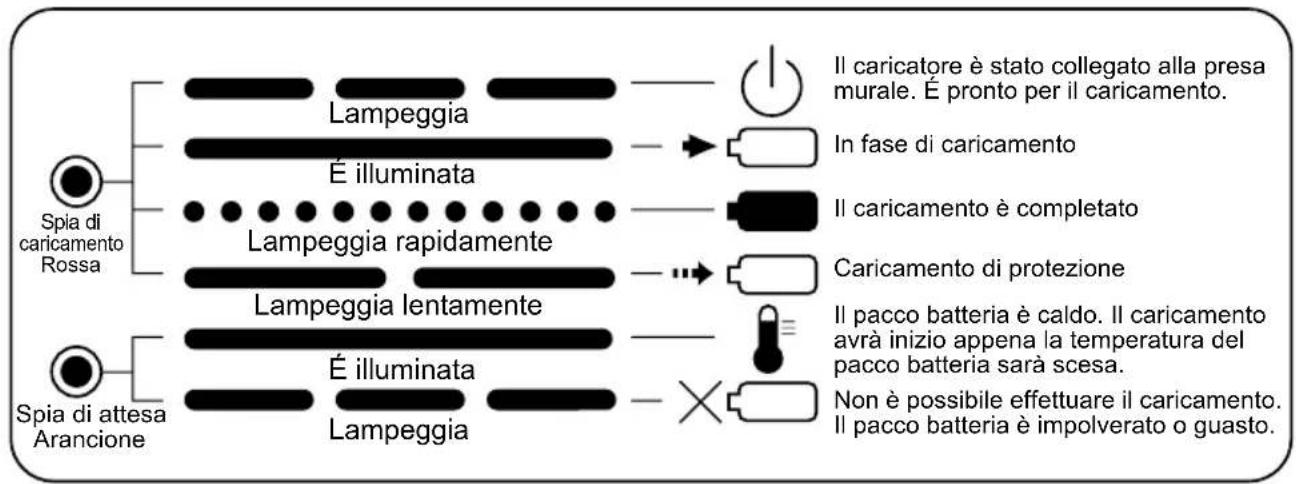

INDICAZIONE DELLA SPIA

EY0225

EY0230

EY0214

SPECIFICHE

Modello EY0225 EY0230 E	EY0214
Peso 0,6 kg (1,3 libbre) 0,83 kg (1,83 libbre) 1,12 kg (2,47 libbre)
Valori elettrici nominali	Fare riferimento alla placca con i valori nominali sul fondo del caricabatteria.
Tempo di caricamento	EY0225:
	3,6 V 2,4 V		Tempo di caricamento Standard
	EY9025 EY9021 Circa. 15 min.
	EY0230:
	15,6 V 12 V 9,6 V 7	2 V		Tempo di caricamento Standard
	-	EY9001 EY9006	EY9080 EY9068	EY9065 EY9066	Circa. 20 min.
	- EY9101		EY9180 EY9182	- Circa. 25 min.
	EY9136	EY9106 EY9107 EY9108	- EY9168 Circa. 30 min.
	EY9230 EY9200 -		- Circa. 45 min.
	EY0214:
	24 V 15	6 V 12 V 9,6 V 7,2 V			Tempo di caricamento Standard
	-	-	EY9001 EY9006	EY9080 EY9086	EY9065 EY9066	Circa. 20 min.
	-	- EY9101		EY9180 EY9182	- Circa. 25 min.
	EY9117	EY9136	EY9106 EY9107 EY9108	- EY9168 Circa. 30 min.
	EY9210 EY9230 EY9200 -			- Circa. 45 min.

Nota: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
