BEDIENUNGSANLEITUNG EY0214 PANASONIC

Lesen Sie bitte alle folgenden Hinweise

1) BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.

Die vorliegende Anleitung enthält wichtige Sicherheitshinweise für das Batterieladegerät.

2) Lesen Sie vor Gebrauch des Batterieladegerätes alle Anweisungen und Hinweise zu dem Ladegerät und Akkupack.
3) ACHTUNG: Zur Vermeidung von Personenschäden dürfen nur geeignete Akkupacks aufgeladen werden. Andersartige Batterien können bersten und Verletzungen oder Sachschäden verursachen.
4) Setzen Sie Ladegerät und Akkupack keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte.
5) Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgerätes kann zu Bränden, Stromschlägen oder Personenschäden führen.
6) Fassen Sie beim Trennen des Ladegerätes vom Netz stets den Stecker an, um Schäden an Netzkabel oder –stecker auszuschließen.
7) Verwenden Sie keinesfalls ein Verlängerungskabel.
8) Das Ladegerät darf keinesfalls mit einem beschädigten Kabel oder –stecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen.
9) Falls das Ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.
10) Zerlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es bei erforderlichen Wartungs- und Reparaturarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.
11) Trennen Sie das Ladegerät vor Wartung oder Reinigung vom Zigarettenanzünder, um Stromschläge auszuschließen.
12) Das Kabel des Ladegerätes ist so zu verlegen, dass niemand darauf treten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind.
13) Ladegerät und Akkupack sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt werden. Außerdem darf der Akkupack auch keinesfalls mit einem anderen Ladegerät aufgeladen werden.
14) Zerlegen Sie keinesfalls das Ladegerät oder das Akkupackgehäuse.

15) Werkzeug und Akkupack dürfen nicht an Orten gelagert werden, wo die Temperatur auf 50°C oder höher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkupacks.
16) Bei Temperaturen UNTER 0°C oder ÜBER 40°C darf das Akkupack nicht geladen werden.
17) Erschöpfte Akkupacks keinesfalls verbrennen, da sie sonst explodieren können.
18) Das Ladegerät ist für den Betrieb mit der üblichen Spannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen.
19) Das Kabel des Ladegerätes darf nicht übermäßig belastet werden. Tragen Sie daher das Ladegerät niemals am Kabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steck-dose. Halten Sie das Kabel des Ladegerätes von Wärme, Öl und scharfen Kanten fern.
20) Laden Sie das Akkupack an einem gut belüfteten Ort, und decken Sie Ladegerät und Akkupack während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab.
21) Das Akkupack darf keinesfalls kurzgeschlossen werden. Ein Kurzschluss hat gegebenenfalls Überhitzung und Brandgefahr zur Folge.
22) HINWEIS: Wird das Kabel des Ladegerätes beschädigt, so darf es nur von einer Vertrags-Werkstatt des Herstellers ausgetauscht werden, da für die durchzuführenden Arbeiten Spezialwerkzeug erforderlich ist.
23) Das Gerät sollte nicht von Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
24) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

AUFLADEN DES AKKUPACKS

Hinweis: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

1. Ladegerät an Wandsteckdose anschließen.

EY0225:

- Es ist möglich, dass sich Funken bilden, wenn der Stecker in eine Wechselstrom-Spannungsversorgung eingesteckt wird, dies stellt aber kein Sicherheitsproblem dar.

1. Akkupack fest in das Ladegerät schieben.

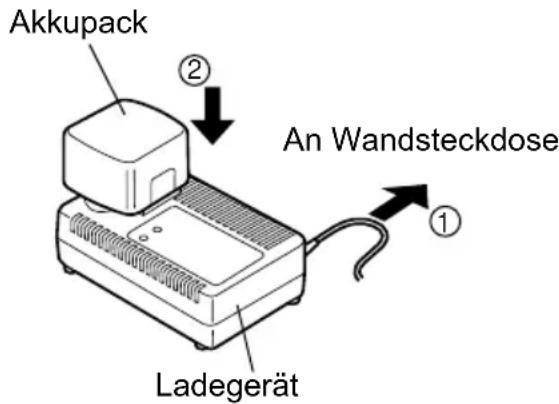

Akkupack ② An Wandsteckdose ① Ladegerät

(* Zur Illustration wird auf EY0230 Bezug genommen.)

EY0214:

- Während des Ladevorgangs arbeitet der Kühlerlüfter im Ladegerät, um das Akkupack zu kühlen, und ein Betriebsgeräusch des Lüfters ist hörbar. Dieser Zustand ist normal. Wenn kein Betriebsgeräusch des Lüfters hörbar ist, liegt eine Betriebsstörung vor. In diesem Fall ist der Ladevorgang sofort abzubrechen und eine Beratung durch den Fachhändler einzuholen.

1. Während des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

- Das Laden beginnt nicht, solange das Akku-pack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

1. Das Ende des Ladevorgangs wird durch schnelles Blinken der Ladekontrolllampe angezeigt.

EY0230/EY0214:

- Wenn das Akkupack längere Zeit nicht benutzt worden ist, beginnt die Ladekontrolllampe langsam zu blinken um anzuzeigen, dass eine Sicherheitsladung durchgeführt wird. Eine Sicherheitsladung erfolgt langsamer und benötigt daher mehr Zeit, um das Akkupack vollständig aufzuladen als dies bei einer Normalladung der Fall ist. (Die maximale Ladezeit beträgt etwa 90 Minuten.)

1. Wenn ein vollständig geladenes Batterie-Pack erneut in das Ladegerät eingelegt wird, leuchtet möglicherweise die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

2. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

Hinweis: • Wenn eine kalte Batterie (von etwa 5°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie diese erst auf, wenn sie sich auf Raumtemperatur erwärmt hat. (Anderenfalls ist es möglich, dass die Batterie nicht vollständig aufgeladen wird.)

- Das Ladegerät abkühlen lassen, wenn mehr als zwei Batteriesätze hintereinander aufgeladen werden.

- Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

Achtung: • Keinen Motorgenerator als Spannungsquelle benutzen.

- Decken Sie die Entlüftungsöffnungen des Ladegerätes und des Akkupacks nicht ab.

- Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

ANZEIGELAMPEN

EY0225

	Blinken	Das Ladegerät ist an eine Netzsteck-dose angeschlossen.Ladebereitschaft hergestellt.Ladevorgang läuft
	Leuchtet	Ladevorgang ist abgeschlossen
LadekontrollAnzeige rot	Blinkt rasch	Das Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akkupacks gefallen ist.
	Leuchtet
Stand-ByAnzeige orange	Blinkt	Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.

EY0230

	Blinken	Das Ladegerät ist an der Zigarettenanzünderbuchse angeschlossen. Ladebereitschaft hergestellt.Ladevorgang läuft
	Leuchtet
LadekontrollAnzeigerot	Blinkt rasch	Ladevorgang ist abgeschlossen
	Blinkt langsam	Sicherheitsladung
	Leuchtet	Das Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkupacks gefallen ist.
Stand-ByAnzeige orange	Blinkt	Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.

EY0214

		Das Ladegerät ist an derZigarettenanzünderbuchseangeschlossen. Ladebereitschafthergestellt.
LadekontrollAnzeigerot	Blinken	Ladevorgang läuft
	Leuchtet	Ladevorgang ist abgeschlossen
	Blinkt rasch	Sicherheitsladung
	Blinkt langsam	Das Akkupack ist warm geworden. DerLadevorgang beginnt wieder, wenn dieTemperatur des Akkupacks gefallen ist.
Stand-ByAnzeigeorange	Leuchtet	Keine Ladung möglich. Verstaubt oderDefekt des Akkupacks.
	Blinkt

TECHNISCHE DATEN

Model EY0225 EY0230 EY0214
Gewicht 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs)
Elektronische Nennleistung Siehe Typenschild auf der Unterseite des Ladegerätes
Ladezeit	EY0225:
	3,6 V 2,4 V Standa rdladezeit
	EY9025 E Y9021 Ca. 15 Min.
	EY0230:
	15,6 V 12 V 9,6 V 7,2 V Standa rdladezeit
	-	EY9001 EY9006	EY9080 EY9068	EY9065 EY9066	Ca. 20 Min.
	-	EY9101	EY9180 EY9182	-	Ca. 25 Min.
	EY9136	EY9106 EY9107 EY9108	-	EY9168 Ca. 30 Min.
	EY9230 E Y9200		-	-	Ca. 45 Min.
	EY0214:
	24 V 15	6 V 12 V 9,6 V 7,2 V Standardladezeit
	-	-	EY9001 EY9006	EY9080 EY9086	EY9065 EY9066
	-	-	EY9101	EY9180 EY9182	-
	EY9117	EY9136	EY9106 EY9107 EY9108	-	EY9168 Ca. 30 Min.
	EY9210 E Y9230 EY 9200			-	-

Hinweis: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind. Siehe Katalog.
