MANUAL DE USUARIO EY0214 PANASONIC

INSTRUCCIONES DE SEGURIDAD

Lea todas las instrucciones

1) GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones de seguridad importantes para el cargador de baterías.

2) Antes de utilizar el cargador de baterías, lea todas las instrucciones y marcas de precaución del cargador de baterías (1), y batería (2).
3) PRECAUCIÓN - Para evitar el peligro de daños, cargue sólo las baterías aplicables. Otros tipos de baterías podrían explorar y causar daños personales y materiales.
4) No exponga el cargador ni el paquete de batería a la lluvia o nieve ni utilice en un lugar húmedo.
5) El empleo de un accesorio que no se ha recomendado puede ocasionar peligro de incendio, descargas eléctricas, o lesiones personales.
6) Para reducir el peligro de daños en la clavija eléctrica, tire de ella y no del cable para desenchufar la herramienta.
7) No deberán utilizarse cables de extensión.
8) No opere el cargador con un cable o clavija dañados. Reemplácelos inmediatamente.
9) No opere el cargador si ha recibido un golpe fuerte, si se ha caído o si sufrió algún otro daño; llévelo a un técnico en reparaciones calificado.
10) No desmonte el cargador; llévelo a un técnico en reparaciones calificado cuando se requiera el servicio o una reparación. El montaje incorrecto puede ocasionar peligros de descargas eléctricas o incendios.
11) Para reducir el peligro de descargas eléctricas, desenchufe el cargador del tomacorriente antes de realizar cualquier trabajo de mantenimiento o limpieza.
12) Asegúrese de que el cable esté situado de modo que nadie pueda pisarlo, que no pueda recibir tirones ni quede sujeto a daños o esfuerzo.
13) El cargador y la batería están específicamente diseñados para trabajar juntos. No intente cargar otras herramientas inalámbricas ni baterías con este cargador. No intente cargar la batería con ningún otro cargador.
14) No intente desmontar el cargador de baterías ni la caja de la batería.
15) No guarde la herramienta ni la batería en lugares en los que la temperatura pueda exceder los 50 °C (como puede ser en un cobertizo metálico de herramientas ni en un automóvil en verano), porque podría ocasionar el deterioro de la batería.
16) No cargue la batería cuando la temperatura sea INFERIOR a 0°C ni SUPERIOR a 40°C.
17) No queme la batería. Podría explotar si se la arroja al fuego.

18) El cargador está diseñado para operar con alimentación eléctrica doméstica normal. Cargue sólo con la tensión indicada en la placa de características. No intente utilizarlo con otras tensiones.
19) No abuse del cable. No lleve nunca el cargador por el cable ni tire de él para desenchufarlo. Mantenga el cable lejos del calor, aceite y bordes afilados.
20) Cargue la batería en un lugar bien ventilado y no cubra el cargador ni la batería con un trapo, etc. durante la carga.
21) No cortocircuite la batería. Un cortocircuito de batería puede causar una gran circulación de corriente, recalentamiento y quemaduras.
22) NOTA: Si se daña el cable de alimentación de este aparato, deberá ser reparado sólo en un centro de reparaciones indicado por el fabricante porque se requieren herramientas especiales.
23) Este aparato no está diseñado para que lo utilicen los niños pequeños ni las personas con capacidades disminuidas sin supervisión de un adulto.
24) Los niños pequeños deben ser vigilados para asegurarse de que no jueguen con el aparato.

CÓMO CARGAR LA BATERÍA

Nota: Si carga la batería por primera vez, o después de que haya estado guardada por un período de tiempo prolongado, cárguela durante 24 horas para que la batería alcance su punto de máxima capacidad.

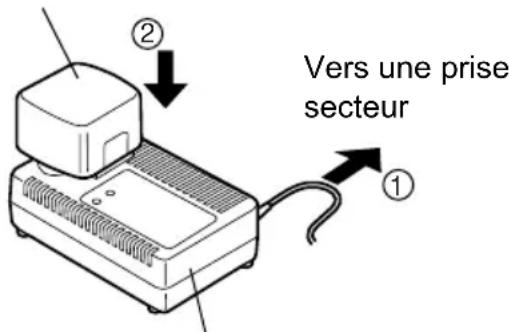

1. Conéctela a la fuente de alimentación del cargador.

EY0225

- Cuando se inserta el enchufe en un toma de C.A. pueden producirse chispas, pero esto no constituye un problema en términos de seguridad.

1. Ponga la batería dentro del cargador firmemente.

Batterie

(* se remite al EY0230 como ilustración.)

EY0214:

- Al cargar, el ventilador de enfriamiento en el cambiador se pone en funcionamiento para enfriar la batería, y se puede oír el ruido del ventilador.

Esto es normal. Si no se oye este ruido, es por mal funcionamiento. Detenga la carga inmediatamente y consulte con un distribuidor autorizado.

1. La lámpara de carga se encenderá durante la operación de carga.

Cuando la carga se haya completado, el interruptor eléctrico interno del cargador automáticamente se activa para prevenir una sobrecarga.

- La carga no se llevará acabo si la batería se encuentra caliente (como por ejemplo, si se carga inmediatamente después de utilizarla en una operación de gran potencia). Si esto ocurre, la lámpara de color naranja se encenderá hasta que la batería se enfríe. Cuando se haya enfriado, la carga comenzará automáticamente.

1. Cuando la carga se haya completado, la lámpara de carga comenzará a destellar rápidamente.

EY0230/EY0214

- Cuando no se haya utilizado la batería durante mucho tiempo, la lámpara de carga comienza a parpadear lentamente para indicar la carga protectora. La carga protectora tarda más en cargar la batería por completo, que el tiempo de carga estándar. (El tiempo máximo de carga es aproximadamente 90 minutos).

1. Si se vuelve a colocar en el cargador una batería cargada, la lámpara de carga se iluminará. Luego de algunos minutos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

2. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar la lámpara no se apaga, consulte con un distribuidor autorizado.

Nota: • Cuando se vaya a cargar una pila fría (unos 5°C o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura ambiente (De lo contrario la carga puede que no sea completa).

- Deje que se enfríe el cargado al cargar más de dos paquetes de pilas de forma consecutiva.

- No introduzca sus dedos en el hueco del contacto, cuando esté sujetando el cambiador o en ningún otro caso.

PRECAUCIÓN • No utilice una fuente de alimentación proveniente de un generador motorizado.

- No cubra las salidas de la ventilación del cargador y del bloque de pilas secas.

- Desconecte el cargador cuando no esté en uso.

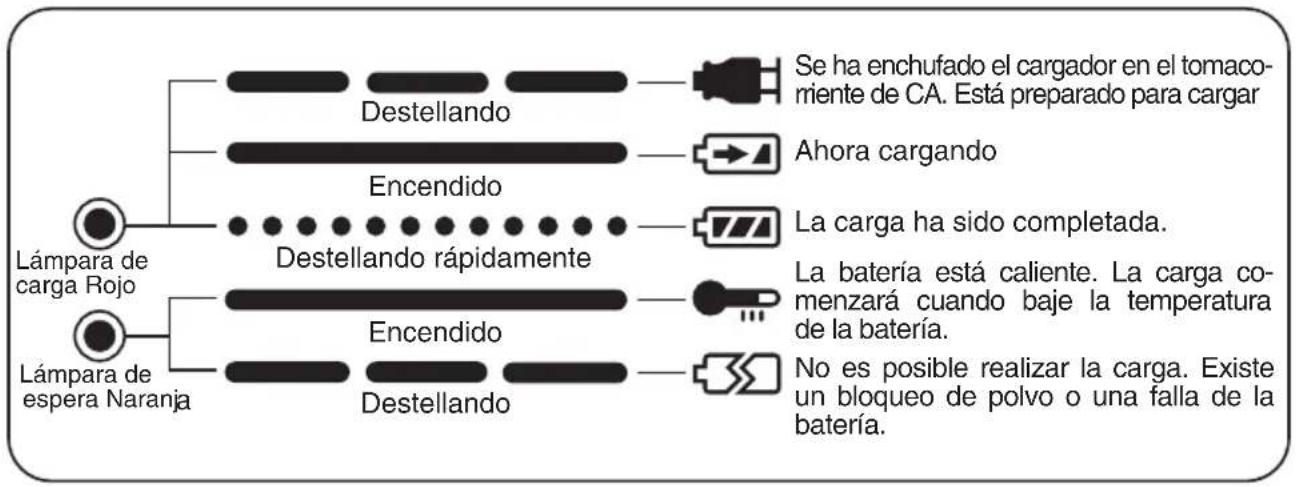

INDICACIONES DE LA LÁMPARA

EY0225


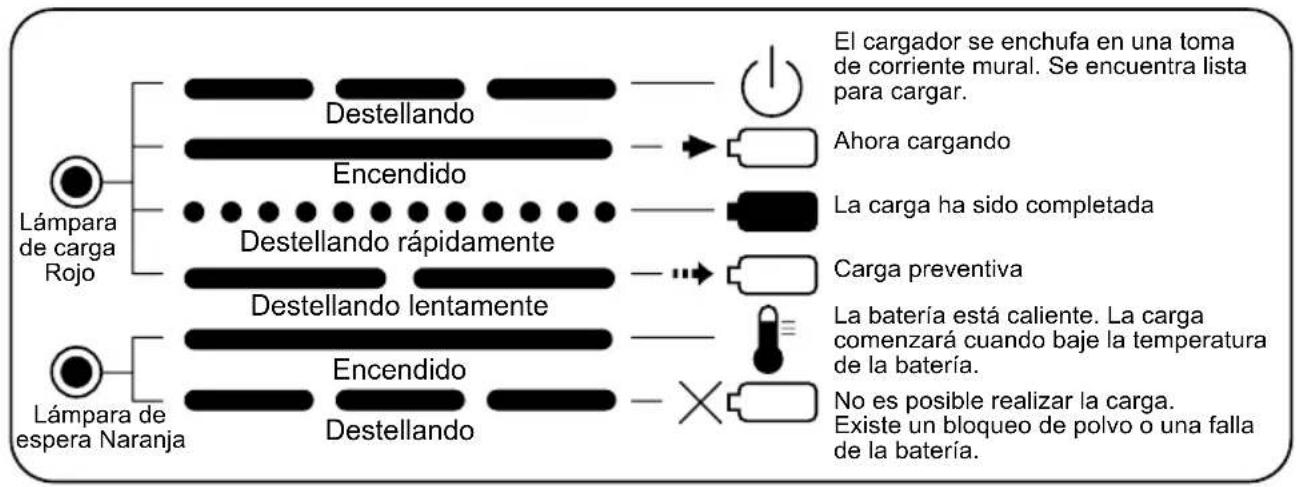

EY0230


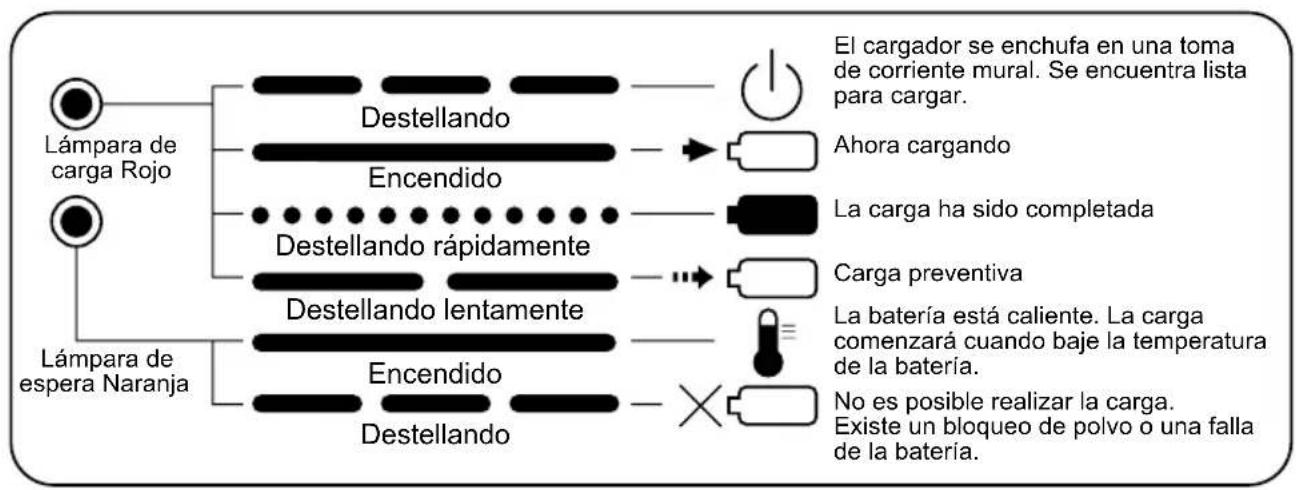

EY0214

ESPECIFICACIONES

Modelo EY0225 EY0230 EY0214
Peso 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs)
Capacidad eléctrica nominal	Vea la placa indicadora en la parte inferior del cargador.
Tiempo de carga	EY0225:
	3,6 V 2,4 V		Tiempo de carga estándar
	EY9025 EY9021		Aproximadamente 15 min.
	EY0230:
	15,6 V 12 V 9,6 V 7		2 V		Tiempo de carga estándar
	-	EY9001 EY9006	EY9080 EY9068	EY9065 EY9066	Aproximadamente 20 min.
	- EY9101		EY9180 EY9182	-	Aproximadamente 25 min.
	EY9136	EY9106 EY9107 EY9108	- EY9168		Aproximadamente 30 min.
	EY9230 EY9200 --				Aproximadamente 45 min.
	EY0214:
	24 V 15	6 V 12 V 9,6 V 7,2 V			Tiempo de carga estándar
	-	-	EY9001 EY9006	EY9080 EY9086	EY9065 EY9066
	-- EY9101			EY9180 EY9182	-
	EY9117	EY9136	EY9106 EY9107 EY9108	-	EY9168
	EY9210 EY9230 EY9200 --				Aproximadamente 45 min.

Nota: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo.
