EY0214 - Akkulaturi PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkulaturi
Merkki	Panasonic
Malli	EY0214
Paino	1,12 kg
Virtalähde	Verkkovirta, jännite ilmoitettu laturin tyyppikilvessä
Yhteensopivat akkutyypit	Panasonic NiMH/NiCd -akut (mallit lueteltu käyttöoppaassa)
Tyypillinen latausaika	Noin 20–45 minuuttia akusta riippuen (peruslataus)
Merkkivalot	Punainen latausvalo, oranssi odotusvalo
Suojatoiminto	Automaattinen sammutus latauksen päätyttyä, lämpösuojaus
Ilmanvaihto	Sisäänrakennettu tuuletin jäähdytystä varten
Latauslämpötila-alue	0°C – 40°C
Turvallisuus	Irrotus pistokkeella, älä käytä jatkojohtoa, älä altista kosteudelle
Huolto	Irrota verkkovirrasta ennen puhdistusta, älä upota veteen, säilytä kuivassa paikassa
Korjattavuus	Ota yhteyttä valtuutettuun Panasonic-jälleenmyyjään korjausta varten
Yleistä	Kotikäyttöön, lataa vain suositeltuja akkuja

Usein kysytyt kysymykset - EY0214 PANASONIC

Millaisia akkuja voin ladata EY0214-laturilla?

Panasonic EY0214 -laturi on suunniteltu lataamaan yhteensopivia Panasonicin NiMH- ja NiCd-akkuja, kuten mallit EY9001, EY9006, EY9080, EY9065, EY9101, EY9180, EY9136, EY9106, EY9168, EY9230, EY9200 jne. Katso täydellinen luettelo käyttöoppaasta.

Mikä on tyypillinen latausaika?

Tavallinen latausaika vaihtelee akun mukaan: noin 20 minuuttia pienille kapasiteeteille (7,2V–12V) ja jopa 45 minuuttia suuremmille (15,6V–24V). Ensimmäinen lataus tai pitkäaikaisen varastoinnin jälkeen lataus voi kestää jopa 24 tuntia.

Mitä laturin merkkivalot tarkoittavat?

Punainen valo kertoo latauksesta (tasainen palo = lataus käynnissä, nopea vilkkuminen = lataus päättynyt, hidas vilkkuminen = suojalataus). Oranssi valo syttyy, kun akku on liian kuuma ja lataus odottaa.

Voinko ladata kylmää akkua?

Kyllä, mutta jos akun lämpötila on alle 5°C, anna sen lämmetä huoneenlämpöiseksi (noin tunti) ennen latausta. Laturi ei käynnisty, jos akku on liian kuuma tai kylmä.

Voinko käyttää jatkojohtoa tämän laturin kanssa?

Ei, jatkojohdon käyttöä ei suositella. Kytke laturi suoraan tavalliseen pistorasiaan tulipalon tai sähköiskun riskin välttämiseksi.

Miten laturi ja akku tulee säilyttää?

Säilytä ne kuivassa paikassa, suojassa sateelta ja lumelta, ja lämpötila ei saa ylittää 50°C (vältä autoja kesällä tai metallivajoja). Irrota laturi verkkovirrasta, kun se ei ole käytössä.

Mitä tehdä, jos latausvalo ei syty?

Tarkista, että laturi on kytketty pistorasiaan ja akku on asetettu oikein. Jos valo ei syty, laturi tai akku voi olla viallinen. Ota yhteyttä valtuutettuun jälleenmyyjään saadaksesi apua.

Laturi pitää ääntä latauksen aikana, onko se normaalia?

Kyllä, se on normaalia. Sisäänrakennettu tuuletin käynnistyy jäähdyttääkseen akkua. Jos et kuule mitään ääntä, keskeytä lataus ja ota yhteyttä valtuutettuun jälleenmyyjään.

Voinko ladata muun merkkisiä akkuja?

Ei, käytä vain suositeltuja Panasonic-akkuja. Muiden tyyppien lataaminen voi aiheuttaa räjähdys-, tulipalo- tai vaurioriskin.

Mitä eroa on malleilla EY0214, EY0225 ja EY0230?

Nämä mallit eroavat painoltaan ja latausajoiltaan eri jännitealueille. EY0214 on painavampi (1,12 kg) ja tukee 24V akkuja, kun taas EY0225 (0,6 kg) on 3,6V akuille ja EY0230 (0,83 kg) 7,2V–15,6V akuille.

KÄYTTÖOHJE EY0214 PANASONIC

1) Pidä nämä ohjeet tallessa

Tässä käyttöohjeessa on tärkeitä turvaohjeita akun latausta varten.

2) Ennen kuin käytät akkulataajaa, lue akkulataajaan (1), akkuun (2) merkityt ohjeet ja huomautukset.
3) Huomautus - Vahingoittumisriskin välttämiseksi lataa vain määrättyä akkua. Muuntyppiset akut saattavat räjähtää ja aiheuttaa henkilövaurioita ja vahinkoja.
4) Älä saata laturia ja akkua alttiiksi sateelle tai lumelle äläkä käytä niitä märissä paikoissa.
5) Sellaisen liittimen käyttö, jota ei suositella, saattaa aiheuttaa tulipalo-, sähköisku- tai henkilövauriovaaran.
6) Sähköpistokkeen ja -johdon vaurioitumisriskun vähentämiseksi vedä aina pistokkeesta eikä joh-dosta, kun irrotat johtoa pistorasiasta.
7) Jatkojohtoa ei saa käyttää.
8) Älä käytä lataajaa, jos sen johto tai pistoke on viallinen - vaihda ne välittömästi.
9) Älä käytä lataajaa, jos siihen on osunut voimakas isku, jos se on pudonnut tai vahingoittunut jollakin muulla tavalla; vie se asiantuntevaan huoltamoon.
10) Älä pura lataajaa; vie se asiantuntevaan huoltamoon, jos huolto tai korjaus on tarpeen. Väärällä tavalla koottu laite aiheuttaa sähköiskutai palovaaran.
11) Sähköiskuvaaran vähentämiseksi irrota lataaja pistorasiasta ennen se hoitoa tai puhdistusta.
12) Varmista, että johto on sijoitettu niin, ettei sen päälle voi astua ja ettei se voi vahingoittua muullakaan tavalla.
13) Lataaja ja akku on suunniteltu toimimaan yhdessä. Älä yritä ladata muuta langatonta työkalua tai akkua tällä lataajalla. Älä yritä ladata akkua muulla lataajalla.
14) Älä pura akkua, lataajaa ja akun koteloa.
15) Älä säilytä työkalua ja akkua paikassa, jossa lämpötila saattaa saavuttaa tai ylittää 50°C (esim. metallisessa työkaluvajassa tai autossa kesällä), mikä saattaa aiheuttaa akun heiken- tymisen.
16) Älä lataa akkua, jos lämpötila on ALLE 0°C tai YLI 40°C.
17) Älä sytytä akkua palamaan. Se saattaa räjähtää tulessa.
18) Lataaja on suunniteltu toimimaan tavallisella verkkovirralla. Lataa vain arvokyltiin merkityllä jännitteellä. Älä yritä käyttää sitä muulla jännitteellä.

19) Älä vaurioita johtoa. Älä kanna lataajaa koskaan pitämällä kiinni johdosta äläkä vedä johdosta, kun irrotat sen pistorasiasta. Pidä johto poissa kuumien paikkojen, öljyn ja terävien kulmien läheisyydestä.
20) Lataa akku hyvin ilmastoidussa paikassa, älä peitä lataajaa ja akkua liinalla tms. latauksen aikana.
21) Älä oikosulje akkua. Akun oikosulku saattaa aiheuttaa suuren jännitevirran, ylikuumenemisen ja palovaurioita.
22) HUOM! Jos tämän laitteen virtajohto vaurioituu, sen saa vaihtaa vain valmistajan valtuuttamassa huoltamossa, koska vaihdossa tarvitaan erikoisia työkaluja.
23) Laite ei sovellu pienten lasten tai muutoin harkintakyvyltään vajavaisten henkilöiden käyttöön ilman valvontaa.
24) Pieniä lapsia on valvottava, jotta he eivät leiki laitteella.

AKUN LATAAMINEN

HUOM!:Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

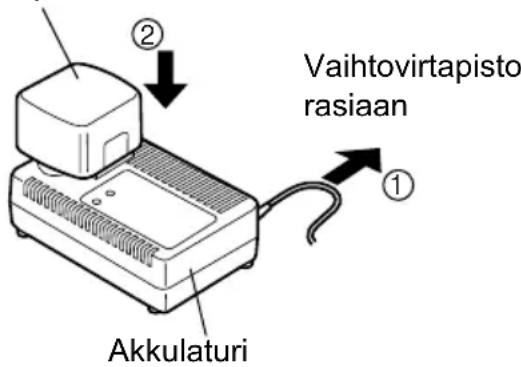

1. Kytke latauslaite verkkovirtaan.

EY0225:

- Kipinöitä voi ilmetä työnnettäessä pistoke vaihtovirtapistorasiaan, mutta se ei aiheuta ongelmia turvallisuuden suhteen.

1. Aseta akku napakasti laturiin.

Akkupaketti

(* EY0230 viittaa kuvaan.)

EY0214:

- Akkua viilentävän laturin tuuletushihnan ääni on latauksen aikana kuultavissa. Tämä on aivan normaalia. Mikäli ääntä ei kuulu, laitteessa on toimintavika. Keskeytä lataus välittömästi ja ota yhteyttä valtuutettuun jälleenmyyjään.

1. Latausvalo palaa jatkuvasti latauksen alettua. Akun latauduttua täysin katkeaa lataus automaattisesti.

- Mikäli akku on kuumentunut esim, raskaan kuormituksen vuoksi, syttyy keltainen valo ja palaa, kunnes akku on jäähtynyt latauslämpötilaan. Lataus alkaa tämän jälkeen automaattisesti.

1. Kun lataus on valmis, alkaa punainen valo vilkkua nopeasti.

EY0230/EY0214

- Mikäli akku on ollut pitemmän ajan käyttämät-tömänä, latauslampu alkaa hitaasti vilkkua ilmaisten suojalatauksen olevan käynnissä. Suojalataus kestää tavallista latausta kauemmin. (Enimmäisaika n. 90 minuuttia.)

1. Mikäli täysin ladattu akku laitetaan takaisin laturiin, latausvalo saattaa syttyä uudestaan. Lamppu alkaa muutaman minuutin kuluttua vilkkua nopeammin ilmaisten latauksen päättyneen.

2. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.

HUOM!• Kun kylmää akkua (lämpötilaltaan 5 °C tai alle) ladataan lämpimässä huoneessa, on akkua säilytettävä huoneessa vähintään tunnin ajan ja se ladataan vasta akun lämmettyä huoneenlämpöiseksi. (Ohjeen noudattamatta jätätminen voi alentaa latauksen tasoa.)

• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormi- asi latauspesään.

HUOMAUTUS: • Älä käytä moottorin generaattoria virtalähteenä.

• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi sähköverkosta, kun sitä ei käytetä.

LAMPUN MERKITYKSET

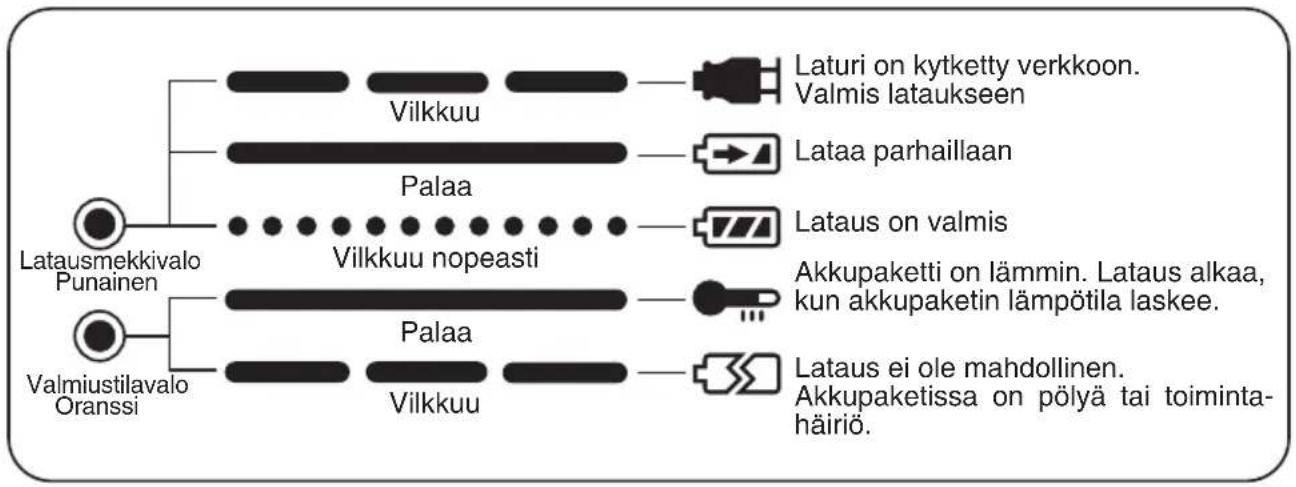

EY0225


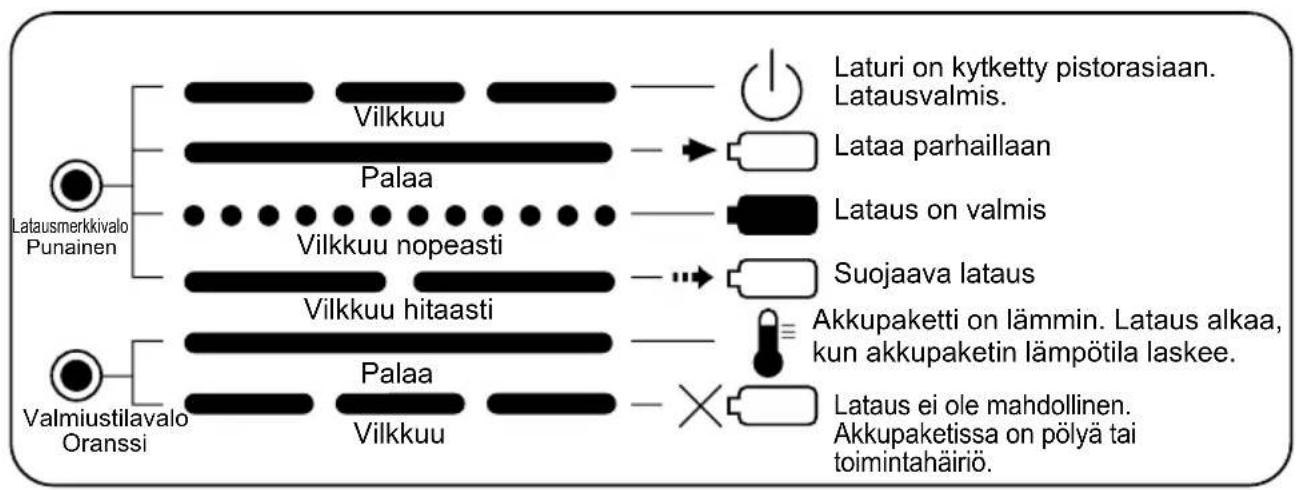

EY0230

EY0214

TEKNISET TIEDOT

Malli EY0225 EY0230 EY0214
Paino 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs)
Sähköarvot Katso laturin pohjassa olevaa nimikylttiä.
Latausaika	EY0225:
	3,6 V 2,4 V Normaali latausaika
	EY9025 EY9021 Noin. 15 min.
	EY0230:
	15,6 V 12 V 9,6 V 7,2 V Normaali latausaika
	-	EY9001 EY9006	EY9080 EY9068	EY9065 EY9066	Noin. 20 min.
	- EY9101		EY9180 EY9182	-	Noin. 25 min.
	EY9136	EY9106 EY9107 EY9108	- EY9168 Noin. 30 min.
	EY9230 EY9200 -		-	Noin. 45 min.
	EY0214:
	24 V 15	6 V 12 V 9,6 V 7,2 V	Normaali latausaika
	-	-	EY9001 EY9006	EY9080 EY9086	EY9065 EY9066
	-	- EY9101		EY9180 EY9182	-
	EY9117	EY9136	EY9106 EY9107 EY9108	- EY9168 Noin. 30 min.
	EY9210 EY9230 EY9200 -			-	Noin. 45 min.

HUOM!: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa.
