MANUALE UTENTE Bigbig Box Duramaxx
La ringraziamo per l'acquisto del dispositivo. preghiamo di leggere attentamente le seguenti istruzioni d'uso e di seguirle per prevenire eventuali guasti. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansiona il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.
Avvertenze di sicurezza 36
Singoli componenti 36
Montaggio 38
Note importanti sul fissaggio e l'utilizzo 42
DATI TECNICI
| Numero articolo 10027854 | |
| Carico consentito 31,2 kg | |
| Peso totaleconsentito 40 kg | |
| Misure interne della scatola 32,5 x 26 x 49 cm (LxAxP) | |
| Misure interne del rimorchio 37,5 x 17 x 55,5 cm (LxAxP) | |
Importatore per la Gran Bretagna:
- Il rimorchio non deve essere caricato oltre i 31,2 kg.
- Il rimorchio non deve essere usato per il trasporto di persone.
- Non apportare alcuna modifica tecnica al dispositivo. Questo può comportare pericoli nel traffico stradale e la garanzia del produttore perde validità.
- Non utilizzare il rimorchio su terreni sassosi o irregolari e in situazioni di traffico pericoloso.
- La bicicletta utilizzata per trainare deve essere in perfette condizioni. I freni devono funzionare perfettamente. Con un rimorchio (e un carico) lo spazio di frenata aumenta.
• Non superare i 40 km/h con il rimorchio. - Il rimorchio non deve essere fissato a una macchina dotata di un sistema di trazione. Il rimorchio può essere trainato solo dalla forza umana applicata direttamente.
- Il rimorchio non deve essere trainato da veicoli a motore. Questo vale anche per le biciclette con azionamento elettrico o le biciclette con azionamento ausiliario del motore elettrico.
SINGOLI COMPONENTI
| N. Pz. | Descrizione Immagine | |
| 1 1x Scatola portatile |  | |
| 2 | 1x | Telaio (comprese le coperture per il trasporto) |
| 3 2x Ruote da 16" con pneumatici |  | |
| 4 1x Timone con maniglia |  | |
| 5 1x Timone (prolungamento) | ||
| 6 2x Riflettori rossi |  | |
| 7 2x Riflettori bianchi |  | |
| 8 4x Staffa del riflettore | [H6ZK] | |
| 9 2x Asse |  | |
| 10 1x | Perno con gancio di sicurezza |  |
| 11 1x | Giunto | |
| 12 1x | [MXD] | |
| 13 1x | Giunto |  |
| 14 2x | Vite M8 (6 cm) con rondella e dado |  |
| 15 1x | Vite M8 (3,5 cm) con rondella e dado |  |
| 16 2x | Vite M6 (3,5 cm) con rondella e dado |  |
| 17 2x | Distanziatori di plastica |  |
| 18 1x |  | |
| 19 1x |  | |
| Vite M6 (2,3 cm) con rondella e dado - per montare il reggisella |  | |
MONTAGGIO
1º passaggio

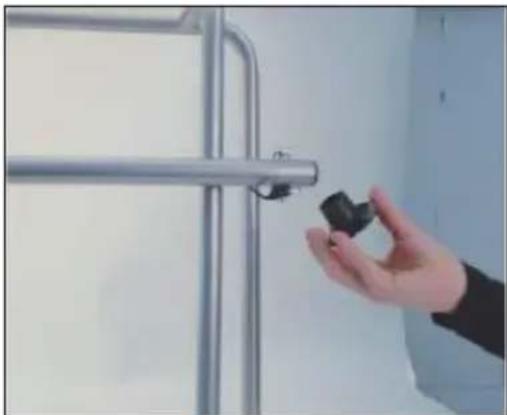

Rimuovere dal telaio (2) le due protezioni per il trasporto.

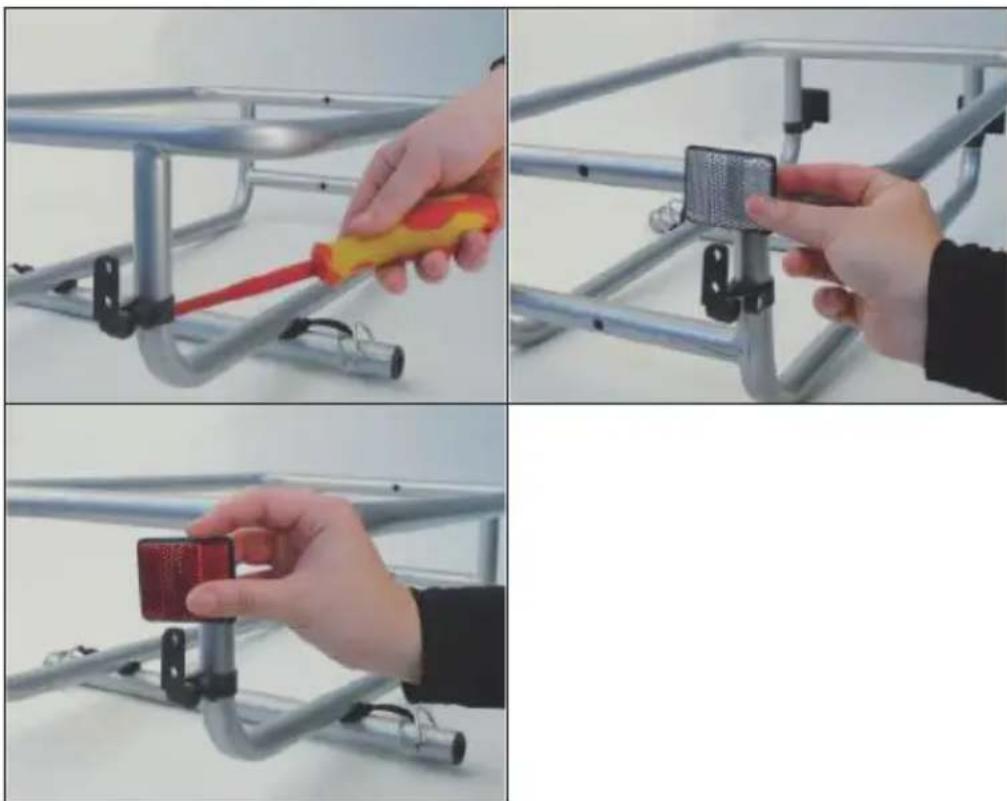

Fissare le staffe per i riflettori (8) al telaio (2) come mostrato qui. Poi attaccare i riflettori: quelli bianchi devono essere rivolti in avanti (nella direzione di marcia), quelli rossi invece verso il retro.

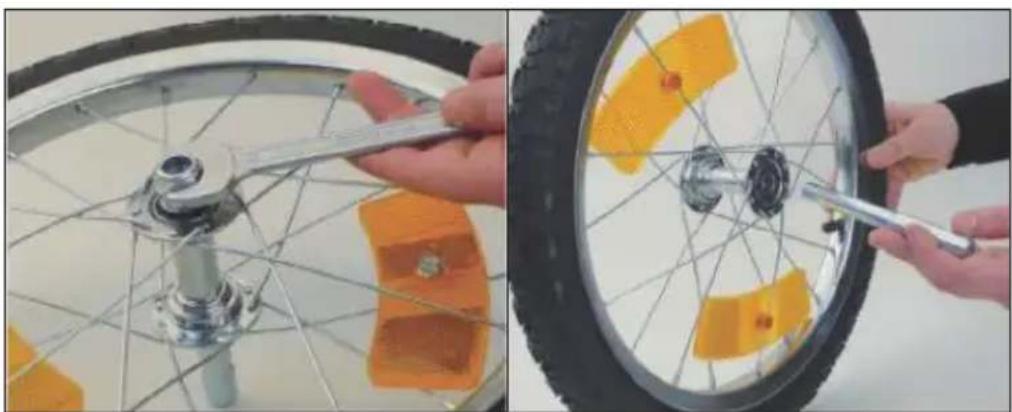

Rimuovere il dado e la rondella dal mozzo della ruota. Spingere l'asse(9) attraverso il mozzo della ruota. Rimontare il dado e la rondella. Controllare regolarmente la tenuta del dado.

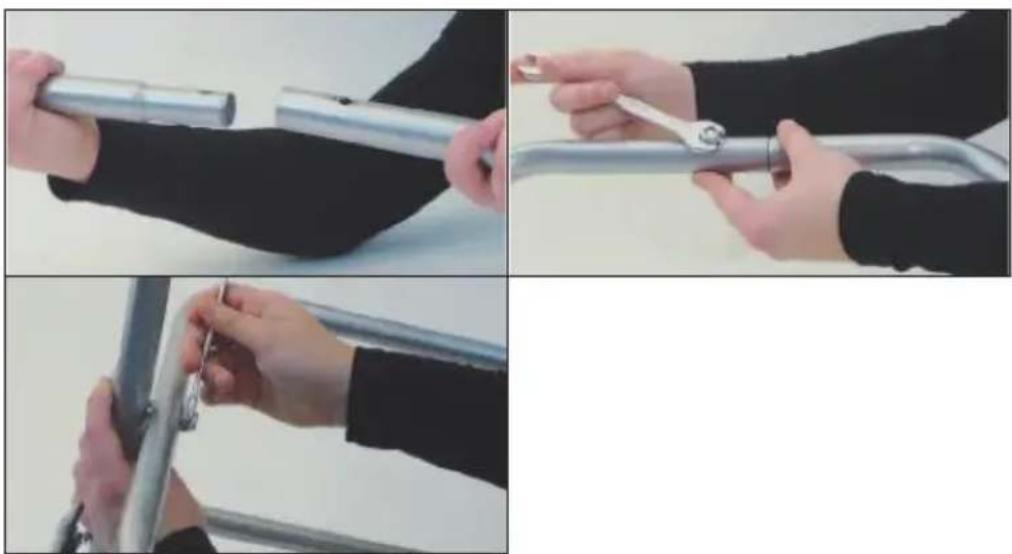

Collegare il timone alla maniglia (4) e al distanziatore (5) utilizzando la vite M8 da 5,5 cm (15). Collegare ora il timone assemblato al telaio (2) utilizzando le due viti M8 da 6 cm (14).

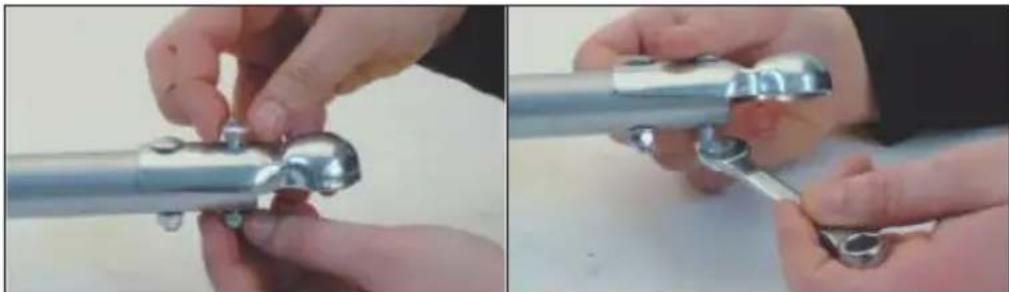

Utilizzare le due viti M6 da 3,5 cm (16) per fissare il giunto (13) alla maniglia (4).

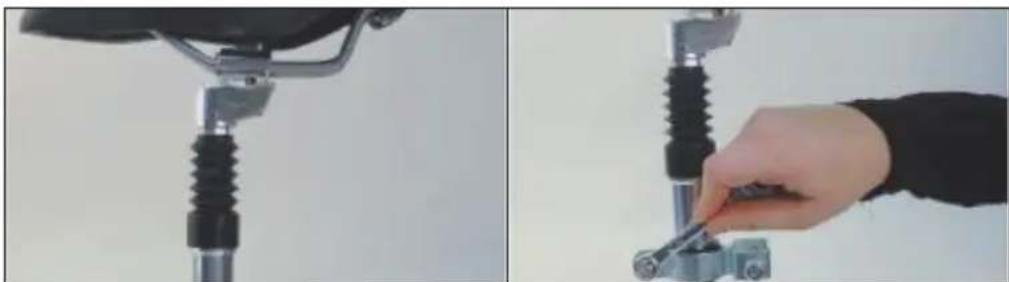

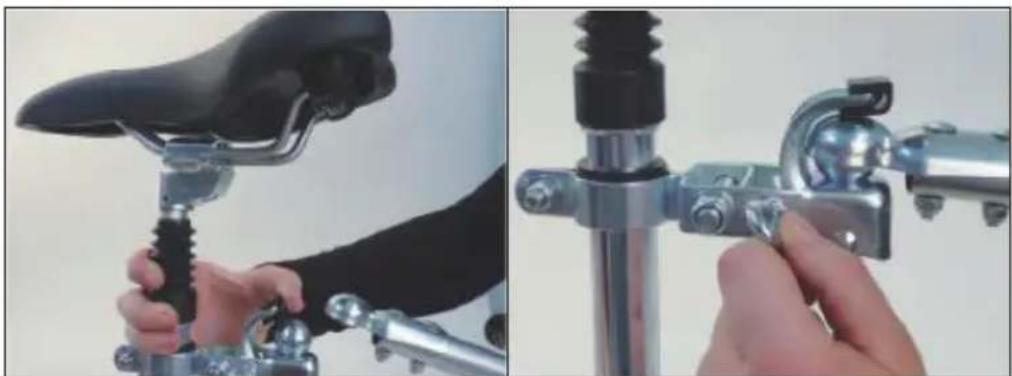

Fissare il reggisella (12) utilizzando i distanziatori di plastica (17). Far scorrere la parte più adatta sul reggisella e il morsetto (12) su di esso. Utilizzare il bullone M8 (19) per fissare il morsetto (12) al reggisella.

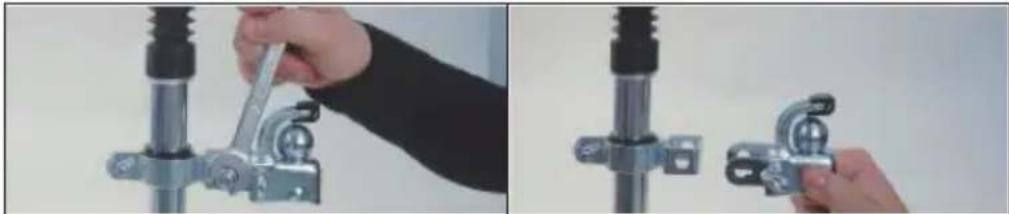

Avvitare il giunto al morsetto con la vite più lunga M8 (18).

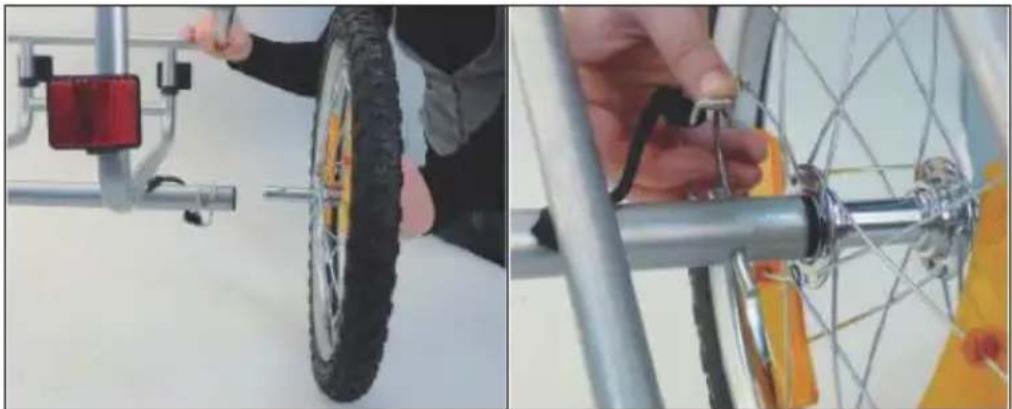

Spingere le ruote con gli assi nelle aperture corrispondenti del telaio (2). Fissare gli assi con il perno (10) come mostrato nell'illustrazione a destra.
Tirare verso l'alto il gancio di sicurezza del giunto (11) e posizionare il gancio del timone (13) all'interno. Stringere la vite di sicurezza per fare in modo che il timone non si sposti durante la guida.
Nota: il collegamento tra la bicicletta e il rimorchio è la fase più importante del processo di montaggio. Assicurarsi che il rimorchio sia collegato saldamente alla bicicletta. Se il gancio di traino non può essere fissato o stretto saldamente alla bicicletta, non utilizzarlo. Contattare il rivenditore di biciclette responsabile per ricevere supporto nella corretta installazione.
- Controllare le condizioni della bicicletta e del rimorchio prima di ogni utilizzo.
- Guidare sempre con la massima attenzione. Durante l'uso, è necessario rispettare le norme locali sul traffico.
- Con un rimorchio è necessario uno spazio di frenata maggiore.
- Fare pratica con il rimorchio prima di utilizzarlo, finché non si ha un buon livello di confidenza.
- Assicurarsi che il carico sia fissato prima di partire. Non superare il peso massimo di carico.
- Assicurarsi di usare una bicicletta adatta. In caso di dubbio, chiedere al rivenditore locale di biciclette o al produttore.
- Dopo il montaggio e prima della guida, controllare che il gancio sia completamente innestato.
- Controllare regolarmente la pressione dei pneumatici.
- Se possibile, utilizzare il rimorchio solo su strade lisce. Evitare cordoli, buche o terreno irregolare.
• Rallentare in curva e discesa.
