MANUALE UTENTE Big Black Mike Duramaxx
La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 28
Volume di consegna 29
Montaggio 30
Importatore per la Gran Bretagna:
Piccoli oggetti/Componenti d'imballaggio (sacchetti di plastica, cartone, ecc.)
Conservare i piccoli oggetti (ad es. viti e altro materiale di montaggio, schede di memoria) e i componenti d'imballaggio fuori dalla portata dei bambini, in modo che non vengano ingeriti. Non lasciare che i bambini giochi con la pellicola. Pericolo di soffocamento!
Utilizzo corretto
Questo dispositivo serve al
Trasporto di oggetti con la bicicletta È adatto solo per questo scopo e deve essere utilizzato solo a tal fine. Può essere utilizzato esclusivamente secondo le modalità descritte nel presente manuale. Questo dispositivo non può essere utilizzato da persone (inclusi bambini) con limitate capacità fisiche, psichiche e sensoriali, con esperienza e conoscenza insufficiente, a meno che siano tenuti sotto controllo da una persona responsabile della loro supervisione o siano stati istruiti sulle modalità di corretto utilizzo. Tenere sotto controllo i bambini per assicurarsi che non giochi con il dispositivo.
Pulire le superfici esterne
Non utilizzare liquidi volatili, come spray per insetti. Una pressione eccessiva durante la pulizia può rovinare le superfici. Componenti di gomma e plastica non devono essere in contatto con il dispositivo per tempi prolungati.
Riparazioni
- Eventuali riparazioni al dispositivo devono essere realizzate esclusivamente da un'officina autorizzata.
- Modifiche al prodotto ne mettono a repentaglio la sicurezza. Attenzione: pericolo di lesione!
- Non aprire mai il prodotto autonomamente e non realizzare riparazioni!
- Un assemblaggio sbagliato può causare malfunzionamenti o la rottura completa.
- Non aprire assolutamente il dispositivo.
Attenzione: Non ci assumiamo alcuna responsabilità per danni conseguenti. Con riserva di modifiche tecniche ed errori! La garanzia perde validità in caso di interventi esterni sul dispositivo.
VOLUME DI CONSEGNA
| 1 1x Cesta di trasporto |  | ||
| 2 1x Telaio |  | ||
| 3 2x Ruota da 16" |  | ||
| 4 1x Barra di trazione |  | ||
| 5 1x Barra di trazione |  | ||
| 6 2x | Catarifrangente rosso (per il lato posteriore) |  | |
| 7 2x | Catarifrangente bianco (per il lato anteriore) |  | |
| 8 2x Catarifrangente giallo (per il lato) |  | ||
| 9 6x Supporto catarifrangente |  | ||
| 10 1x Connettore asta di trazione | [WHT0] | ||
| 11 1x Piede | [CE43] | ||
| 12 1x Supporto asta di trazione |  | ||
| 13 1x Bullone di sicurezza |  | ||
| 14 1x Collegamento |  | ||
| 15 1x Connettore sella |  | ||
| 16 1x Collegamento |  | ||
| 17 1x Rondella |  | ||
| 18 2x | Vite M6x50 mm | [WATC] | |
| 19 3x | Vite M6x35 mm |  | |
| 20 1x | Vite M6x47 mm |  | |
| 21 1x | Copertura | [8AB2] | |
MONTAGGIO
1º passaggio: Preparazione
Togliere i due tappi protettivi dal telaio.

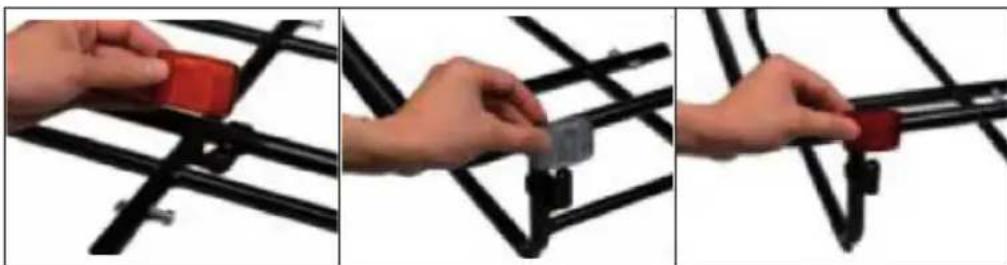

2º passaggio: Montaggio dei catarifrangenti
Montare i supporti per i catarifrangenti (9) sul telaio (2).
Sono inclusi supporti per le parti anteriore, posteriore e laterale. Montare i catarifrangenti rossi (6) sul retro, quelli bianchi (7) davanti e quelli gialli (8) sui lati.
3º passaggio: Montare la barra di trazione
- Collegare le barre di trazione (4/5) utilizzando il connettore (10)e la vite M6x35 (19).
- Collegare la barra di trazione montata al telaio utilizzando il supporto della barra di trazione (12) e le viti M6x50 mm (18).
- Collegare il piede (11) con il supporto della barra di trazione (12) inserendo la vite M6x47 mm (20) nel foro centrale del supporto della barra con il foro superiore del piede e fissandola.
- Piegare il piede verso l'alto e fissarlo con il perno di sicurezza (13) come in immagine.
| 123 | ||
| 456 | ||

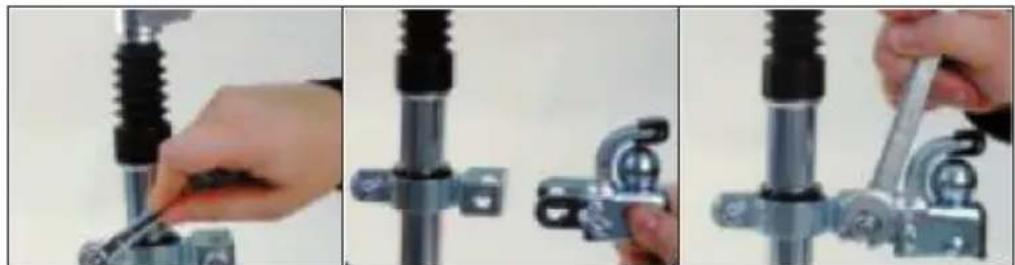

4º passaggio: Montare il collegamento
Fissare il connettore della sella (15) alla sella con la rondella (17). Utilizzare ora la vite M8x50 mm premontata sul connettore della sella (15) per unire il connettore della sella e il collegamento (14).
5º passaggio: Montare le ruote
Montare le ruote (3) su entrambi i lati dell'asse.
6º passaggio: Montare i teli e il cesto di trasporto
Inserire il cesto di trasporto (1) con la copertura (21) nel telaio.
7º passaggio: Collegare rimorchio e bici
Tirare il meccanismo di sicurezza del collegamento (14) per montare il collegamento (16). Fissare la vite di sicurezza.
