BEDIENUNGSANLEITUNG Big Black Mike Duramaxx
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.
Sicherheitshinweise 4
Lieferumfang 5
Montage 6
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie die kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden kann. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient dem Transport von Gegenständen mit einem Fahrrad. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Reinigung der äußeren Oberfläche
Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.
Reparaturen
- Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
- Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
- Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
- Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
- Öffnen Sie in keinem Fall das Gerät.
Beachten Sie: Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten! Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
LIEFERUMFANG
| 1 1x Transportbox |  | ||
| 2 1x Rahmen |  | ||
| 3 2x 16" Rad |  | ||
| 4 1x Zugstange |  | ||
| 5 1x Zugstange |  | ||
| 6 2x roter Reflektor (f. Rüclkeite) |  | ||
| 7 2x weißer Reflektor (f. |  | ||
| 8 2x gelber Reflektor (für Seite) |  | ||
| 9 6x Reflektorenhalterung |  | ||
| 10 1x Zugstangenverbinder | [HWBV] | ||
| 11 1x Fuss |  | ||
| 12 1x Zugstangenhalter |  | ||
| 13 1x Sicherheitsbolzen | [AZ4B] | ||
| 14 1x Kupplung | [3C4T] | ||
| 15 1x | Sattelverbinder |  | |
| 16 1x Kupplung | [3YHZ] | ||
| 17 1x | Unterlegscheibe | [4X100] | |
| 18 2x | M6*50mm-Schraube | [4X9X] | |
| 19 3x | M6*35mm-Schraube | [1YC7H] | |
| 20 1x | M6*47mm-Schraube | [228T] | |
| 21 1x | Abdeckung |  | |
MONTAGE
Schritt 1: Vorbereitung
Entfernen Sie die beiden Schutzkappen vom Rahmen.

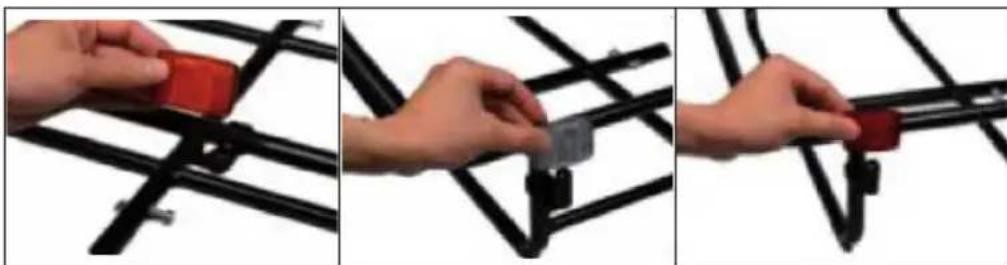

Schritt 2: Reflektoren montieren
Bringen Sie die Reflektorenhalterungen (9) am Rahmen (2) an.
Es liegen Halterungen für vorwärtsweisende, rückwärtsweisende und seitwärts weisende Reflektoren bei. Bringen Sie die roten Reflektoren (6) hinten, die weißen (7) vorne und die gelben (8) seitlich an.
Schritt 3: Zugstange montieren
- Verbinden Sie die Zugstangen (4,5) unter Nutzung des Verbindungsstückes (10) und der the M6 x35 (19) Schraube.
- Verbinden Sie die soweit montierte Zugstange vermittels des Zugstangenhalters (12) und unter Nutzung der M6x50mm (18) Schrauben mit dem Rahmen.
- Verbinden Sie den Fuß (11) mit dem Zugstangenhalter (12), indem Sie die M6x47mm (20) Schraube durch die mittlere Bohrung des Zugstangenhalters mit dem oberen Bohrung des Fußes stecken und fixieren.
- Kippen Sie den Fuß nach oben und sichern Sie diesen wie abgebildet mit dem Sicherheitsstift (13).
| 123 | ||
| 456 | ||

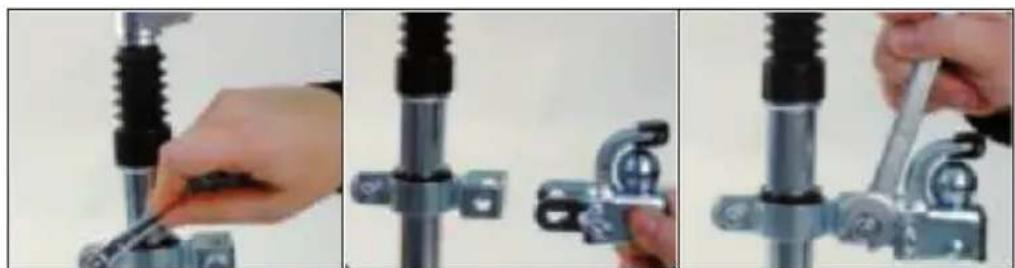

Schritt 4: Kupplung anbringen
Sichern Sie den Sattelverbinder (15) mit Hilfe des Unterlegescheibe (17) am Sattel. Benutzen Sie nun die am Sattelverbinder (15) vormontierte M8x50mm Schraube, um Sattelverbunder und Kupplung (14) mitieinander zu verbinden.
Schritt 5: Räder anbringen
Bringen Sie die Räder (3) fest an beiden Seiten der Achse an.
Schritt 6: Plane und Box anbringen
Setzen Sie die Transportbox (1) mit der Abdeckung (21) in den Rahmen ein.
Schritt 7: Wagen und Fahrrad verbinden
Ziehen Sie den Sicherheitsmechanismus der Kupplung (14), um die Kupplung (16) anzubrignen. Befestigen Sie die Sicherheitsschraube.
