BEDIENUNGSANLEITUNG Bigbig Box Duramaxx

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Einzelteile 4

Zusammenbau 6

Wichtige Hinweise zur Befestigung und Benutzung 10

TECHNISCHE DATEN

Artikelnummer 10027854
Zulässige Beladung 31,2 kg
Zulässiges Gesamtgewicht 40 kg
Box innen 32,5 x 26 x 49 cm (BxHxT)
Anhänger innen 37,5 x 17 x 55,5 cm (BxHxT)

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

• Der Anhänger sollte nicht mit mehr als 31,2 kg beladen werden.
• Der Anhänger darf nicht benutzt werden, um Personen damit zu befördern.
• Führen Sie keine technischen Modifikationen am Gerät durch. Dies kann zu Gefahren im Straßenverkehr führen und die Herstellergarantie erlischt.
• Nutzen Sie den Anhänger nicht auf steinigem, unebenem Gelände und in gefährlichen Verkehrssituationen.
• Das ziehende Fahrrad muss in einwandfreiem Zustand sein. Die Bremsen sollten perfekt funktionieren. Mit Anhänger (und Beladung) verlängert sich Ihr Bremsweg.
• Fahren Sie mit dem Anhänger nicht schneller als 40 km/h.
• Der Anhänger darf nicht mit einer mit einer Maschine verbunden werden, die mit einem Antriebssystem ausgestattet ist. Der Anhänger darf nur durch direkt angewandte, menschlichen Kraft bewegt werden.
• Der Anhänger darf nicht durch motorisierte Fahrzeuge bewegt werden. Dies gilt auch für Fahrräder mit Elektroantrieb oder Fahrräder mit elektromotorischem Hilfsantrieb.

EINZELTEILE

Nr. Stk.	Beschreibung Bild
1 1x	Transport-Box
2	1x	Rahmen (inklusive Transport-Abdeckungen)
3 2x	16" Räder mit Reifen
4 1x	Zugstange mit Griff
5 1x	Zugstange (Verlängerung)
6 2x	Rote Reflektoren
7 2x	Weiße Reflektoren
8 4x	Reflektor-Halterung
9 2x	Achse
10 1x	Pin mit Sicherheitshaken
11 1x	Kupplung
12 1x		Schelle zur Montage an der Sattelstange
13 1x	Kupplung
14 2x		[M8-Schraube (6 cm) inkl. Unterlegscheibe und Mutter
15 1x		M8 Schraube (3,5 cm) inkl. Unterlegscheibe und Mutter
16 2x		M6 Schraube (3,5 cm) inkl. Unterlegscheibe und Mutter
17 2x	Plastik-Zwischenstücke
18 1x		M8 Schraube (5,5 cm) inkl. Unterlegscheibe und Mutter - für Sattelstangen-Montage
19 1x		M6 Schraube (2,3 cm) inkl. Unterlegscheibe und Mutter - für Sattelstangen-Montage

ZUSAMMENBAU

Schritt 1

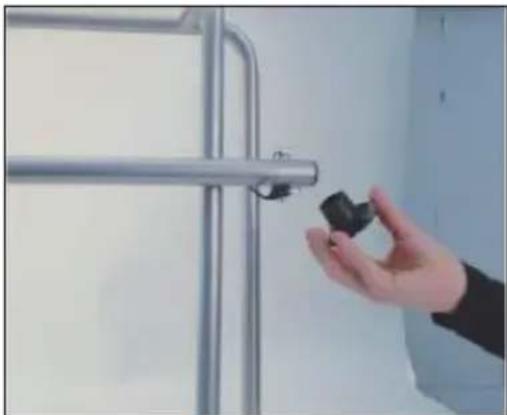

Entfernen Sie die zwei schwarzen Transport-Protektoren vom Rahmen (2).

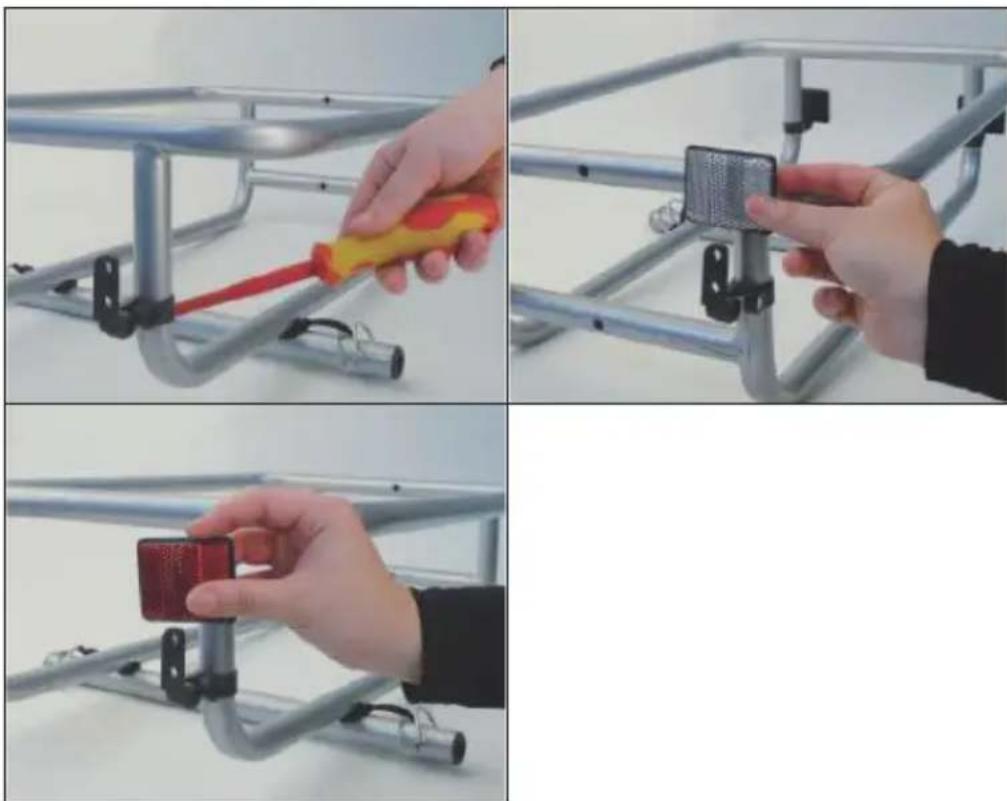

Bringen Sie die Halterungen für die Reflektoren (8) am Rahmen (2) an, wie hier zu sehen. Bringen Sie anschließend die Reflektoren an - die weißen Reflektoren nach vorn (in Fahrtrichtung), die roten nach hinten zeigend.

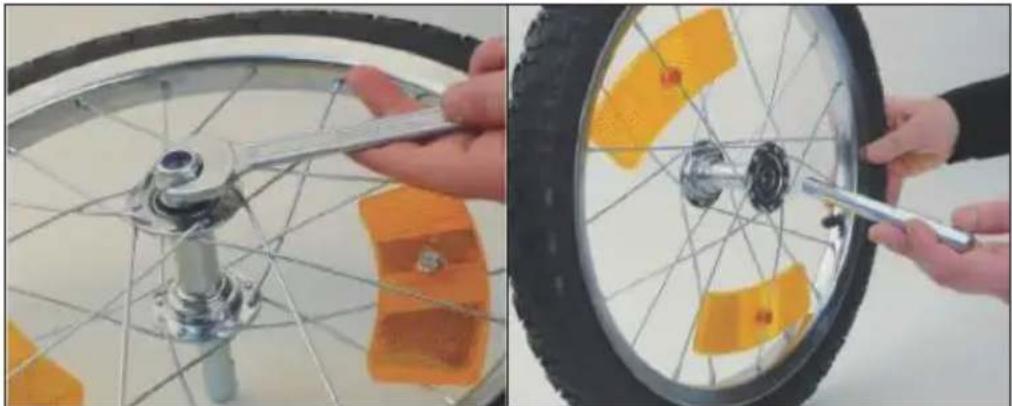

Entfernen Sie die Mutter und die Unterlegscheibe von der Radnabe. Schieben Sie die Achse(9) durch die Radnabe. Bringen Sie die Mutter und die Unterlegscheibe wieder an. Überprüfen Sie den festen Sitz der Mutter in regelmäßigen Abständen.

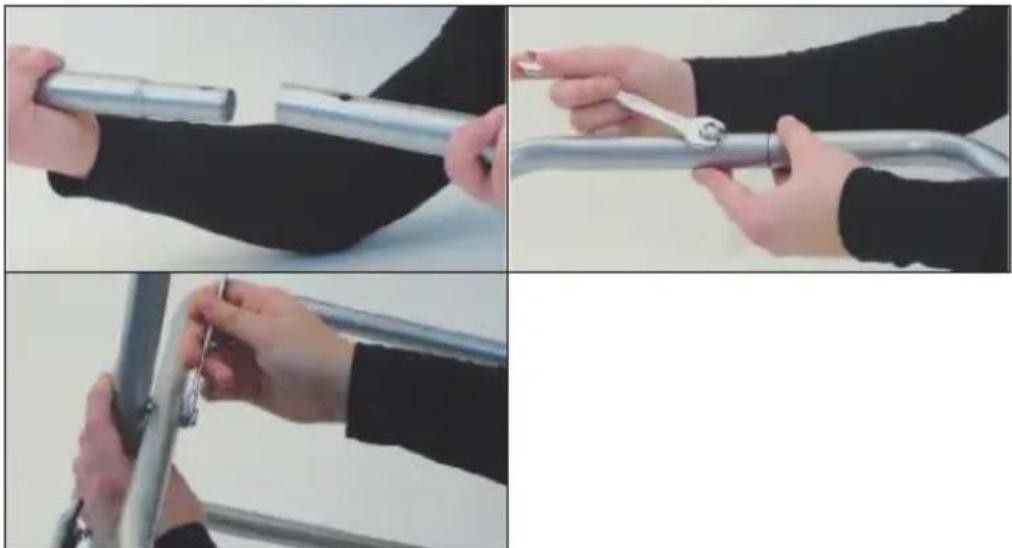

Verbinden Sie die Zugstange mit dem Griff-Element (4) und dem Zwischenstück (5). Nutzen Sie die 5,5 cm M8-Schraube (15). Verbinden Sie nun die zusammengesetzte Zugstange mit dem Rahmen(2). Nutzen Sie dafür die zwei 6 cm M8-Schrauben (14).

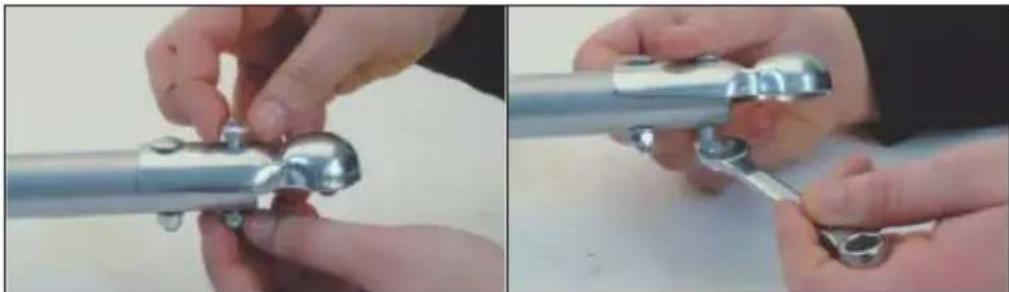

Nutzen Sie die zwei 3,5 cm M6-Schrauben (16), um die Kupplung (13) an dem Griff-Element (4) zu befestigen.

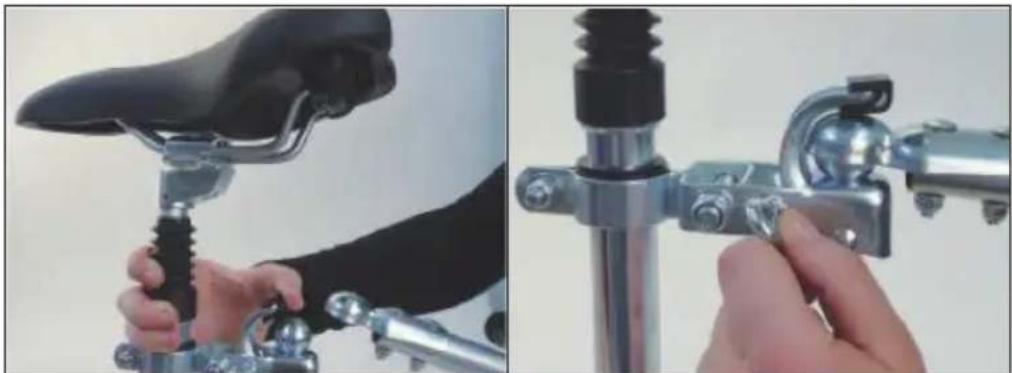

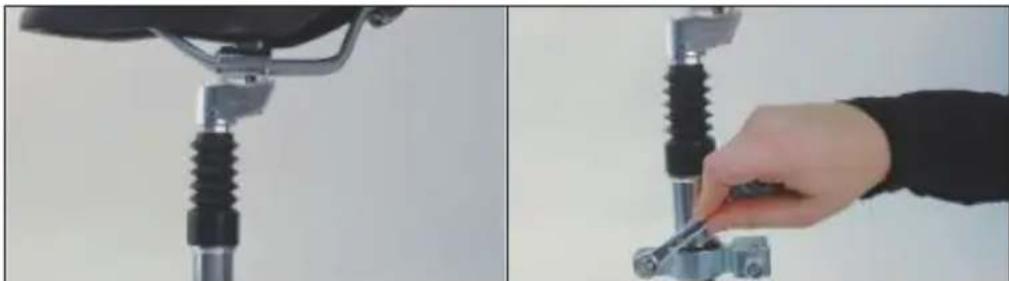

Sichern Sie die Sattelstangen-Montage (12) mithilfe der Kunststoff-Zwischenstücke (17) ab. Schieben Sie das am besten passende Teil über die Sattelstange und die Schelle (12) darüber. Nutzen Sie die M8-Schraube (19), um die Schelle (12) an der Sattelstange zu befestigen.

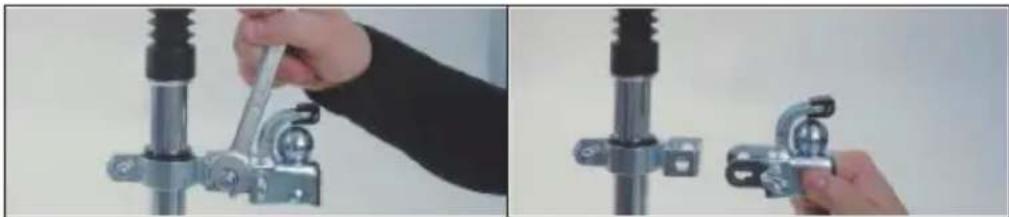

Schrauben Sie die Kupplung mit der längeren M8-Schraube (18) an der Schelle fest.

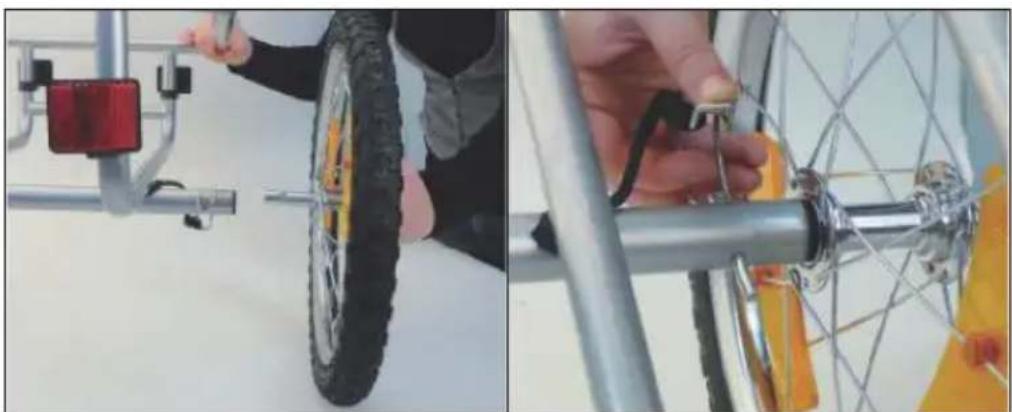

Drücken Sie die Räder mit den Achsen in die entsprechenden Öffnungen am Rahmen (2). Sichern Sie die Achsen mit dem Pin (10) wie in der rechten Abbildung zu sehen.

Ziehen Sie den Sicherheitshaken an der Kupplung (11) nach oben und legen Sie das Kupplungselement der Ziehstange (13) hinein. Ziehen Sie die Sicherheits-Schraube an, damit die Ziehstange während der Fahrt an Ort und Stelle bleibt.

WICHTIGE HINWEISE ZUR BEFESTIGUNG UND BENUTZUNG

Hinweis: Die Verbindung zwischen Fahrrad und Anhänger ist der wichtigste Schritt im Montageprozess. Vergewissern Sie sich, dass der Anhänger sicher mit dem Fahrrad verbunden ist. Wenn sich die Anhängerkupplung nicht sicher an Ihrem Fahrrad befestigen oder anziehen lässt, verwenden Sie sie nicht. Wenden Sie sich an Ihren Fahrradhändler, um Hilfe bei der korrekten Installation zu erhalten.

• Überprüfen Sie den Zustand von Fahrrad und Anhänger vor jedem Gebrauch.
• Fahren Sie immer defensiv. Während der Nutzung müssen Sie die örtlichen Verkehrsvorschriften beachten.
• Mit Anhänger benötigen Sie einen zusätzlichen Bremsweg.
• Üben Sie mit Ihrem Anhänger vor dem Gebrauch, bis Sie mit ihm vertraut sind.
• Stellen Sie sicher, dass Ihre Ladung vor der Fahrt gesichert ist. Überschreiten Sie nicht das maximale Beladungsgewicht.
• Achten Sie darauf, dass Sie ein geeignetes Fahrrad verwenden. Fragen Sie im Zweifelsfall Ihren lokalen Fahrradhändler oder Ihren Hersteller.
• Überprüfen Sie nach dem Zusammenbau und vor der Fahrt, ob die Anhängevorrichtung vollständig eingerastet ist.
• Überprüfen Sie regelmäßig den Reifendruck.
• Verwenden Sie den Anhänger nach Möglichkeit nur auf glatten Straßen. Vermeiden Sie Bordsteine, Schlaglöcher oder unebenen Untergrund.
• Wenn Sie bergab oder um eine Kurve fahren, müssen Sie langsamer fahren.
