MANUAL DE USUARIO Bigbig Box Duramaxx

Remolque de bicicletas

Rimorchio da bici

10027854

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 28

Componentes 28

Montaje 30

Notas importantes sobre la fijación y el uso 34

DATOS TÉCNICOS

Número del artículo 10027854
Capacidad máxima recomendada 31,2 kg
Peso totaladmissible 40 kg
Caja interior 32,5 x 26 x 49 cm (ancho x alto x fondo)
Remolque en el interior 37,5 x 17 x 55,5 cm (ancho x alto x fondo)

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:

INDICACIONES DE SEGURIDAD

• El remolque no debe cargarse con más de 31,2 kg.
• El remolque no debe utilizarse para transportar personas.
• No realice ninguna modificación técnica en la unidad. Esto puede derivar en un peligro para el tráfico rodado y la garantía del fabricante quedará anulada.

- No utilice el remolque en terrenos pedregosos e irregulares ni en situaciones de tráfico peligroso.

- La bicicleta que lleve el remolque debe encontrarse en perfecto estado. Los frenos deberán funcionar a la perfección. Con remolque y carga su distancia de frenado aumenta.

- No conduzca a más de 40 km/h con remolque.

- El remolque no debe conectarse a una máquina equipada con un sistema de tracción. El remolque sólo debe moverse con fuerza humana directa.

- El remolque no debe moverse con vehículos motorizados. Esto también se aplica a las bicicletas con accionamiento eléctrico o a las bicicletas con un accionamiento auxiliar de motor eléctrico.

COMPONENTES

Núm. Uds. Descripción Imagen
1 1x Caja de transporte
2	1x	Marco (incluidas las cubiertas de transporte)
3 2x l'antas de 16" con neumáticos
4 1x Barra de tiro con asa
5 1x Barra de tiro (extensión)
6 2x	Reflectores	rojos
7 2x	Reflectores	blancos
8 4x	Soporte del	reflector
9 2x	Eje
10 1x	Pasador con gancho de seguridad
11 1x	Acoplamiento
12 1x		Abrazadera para el montaje en la tija del sillín
13 1x	Acoplamiento
14 2x		Tornillo M8 (6 cm) incl. arandela y tuerca
15 1x		Tornillo M8 (3,5 cm) incl. arandela y tuerca
16 2x		Tornillo M6 (3,5 cm) incl. arandela y tuerca
17 2x	Separadores de plástico
18 1x		Tornillo M8 (5,5 cm) incl. arandela y tuerca - para el montaje de la tija de sillín
19 1x		Tornillo M6 (2,3 cm) incl. arandela y tuerca - para el montaje de la tija de sillín

MONTAJE

Paso 1

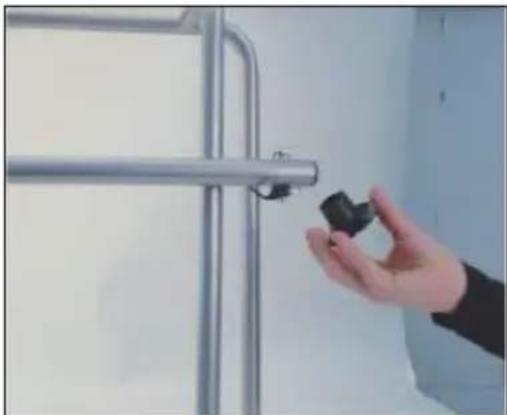

Retira los dos protectores de transporte negros del bastidor (2).

Fija los soportes para los reflectores (8) al marco (2) como se muestra aquí. A continuación, coloca los reflectores: los blancos hacia delante (en el sentido de la marcha) y los rojos hacia atrás.

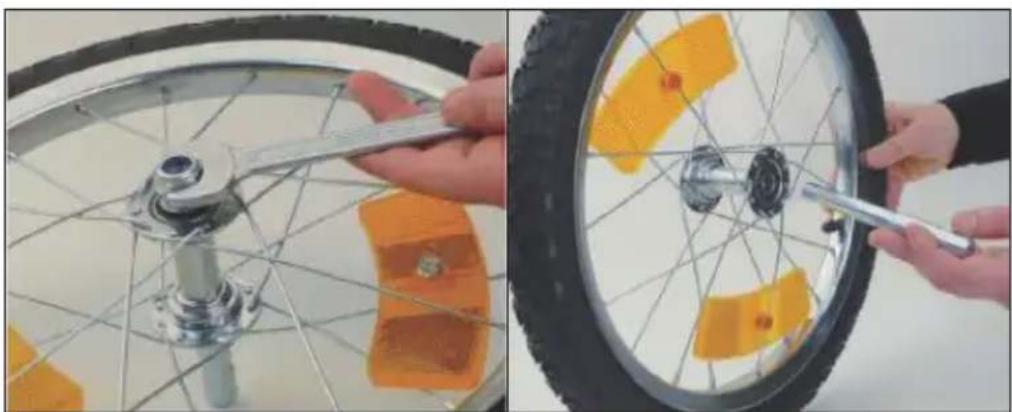

Retira la tuerca y la arandela del cubo de la rueda. Empuja el eje(9) a través del cubo de la rueda. Vuelve a colocar la tuerca y la arandela. Comprueba el ajuste de la tuerca a intervalos regulares.

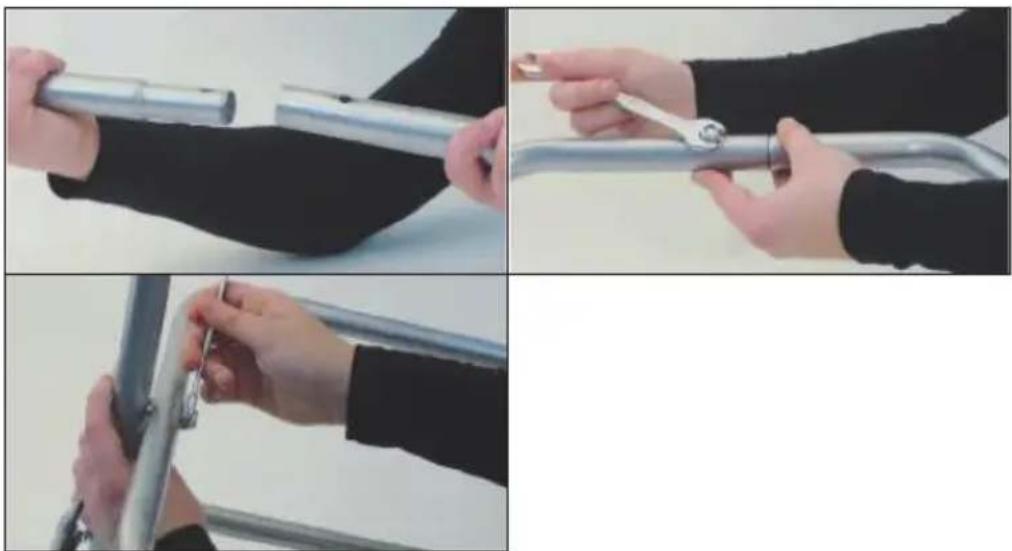

Conecta la barra de tracción al elemento de la manilla (4) y a la pieza intermedia (5). Utiliza el tornillo M8 de 5,5 cm (15). Ahora conecta la barra de tracción montada al bastidor(2). Utilice para ello los dos tornillos M8 de 6 cm (14).

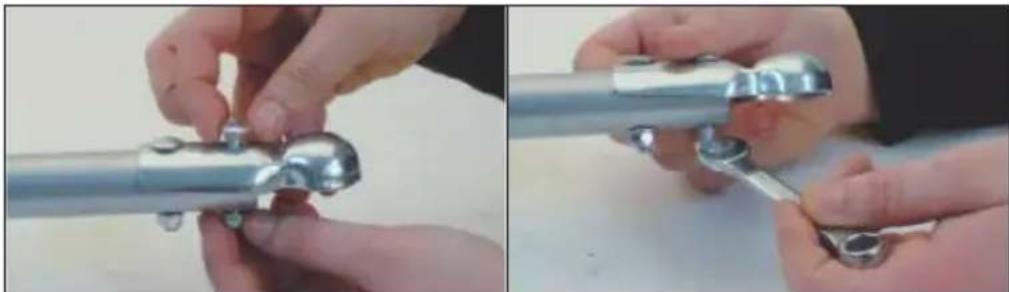

Utilice los dos tornillos M6 de 3,5 cm (16) para fijar el acoplamiento (13) al elemento de la manilla (4).

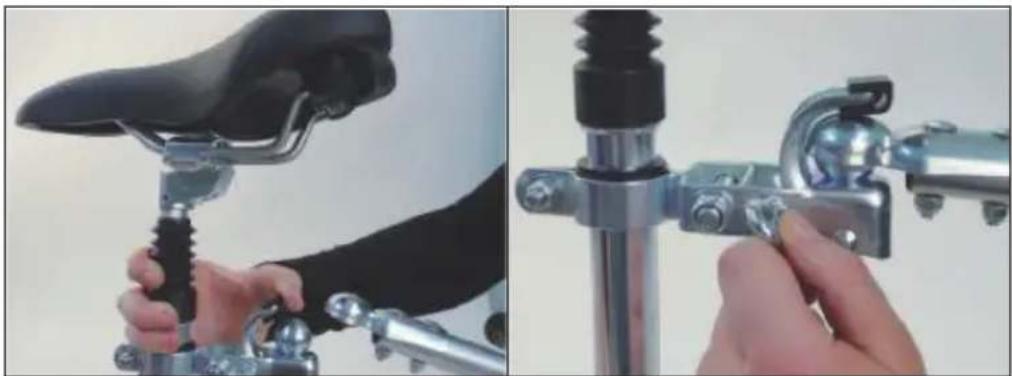

Fije el conjunto de la tija de sillín (12) con los separadores de plástico (17). Deslice la parte que mejor se adapte a la tija de sillín y la abrazadera (12) sobre ella. Utilice el tornillo M8 (19) para fijar la abrazadera (12) a la tija de sillín.

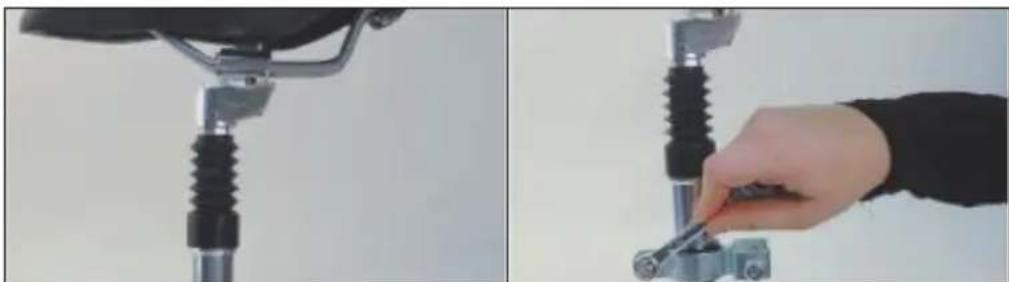

Atornille el acoplamiento a la abrazadera con el tornillo M8 más largo (18).

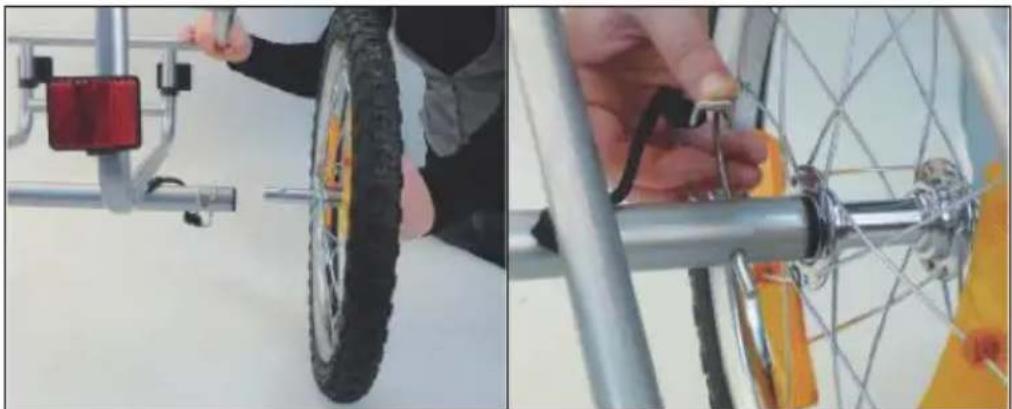

Presione las ruedas con los ejes en las aberturas correspondientes del bastidor (2). Asegure los ejes con el pasador (10) como se muestra en la ilustración de la derecha.

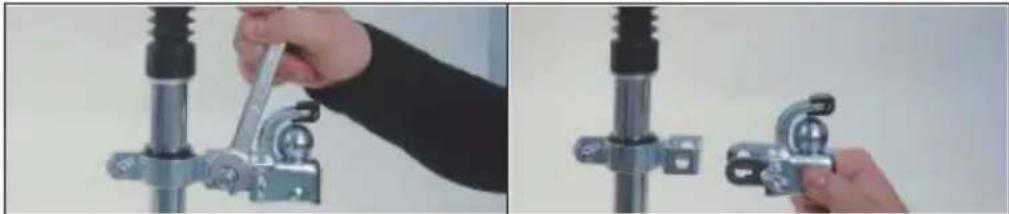

Tire hacia arriba del gancho de seguridad del acoplamiento (11) y coloque el elemento de acoplamiento de la barra de tiro (13) en su interior. Apriete el tornillo de seguridad para mantener la barra de tracción en su sitio durante la conducción.

NOTAS IMPORTANTES SOBRE LA FIJACIÓN Y EL USO

Nota: La conexión entre la bicicleta y el remolque es el paso más importante del proceso de montaje. Asegúrese de que el remolque esté bien conectado a la bicicleta. Si el enganche del remolque no puede fijarse o ajustarse de forma segura a su bicicleta, no lo utilice. Póngase en contacto con su distribuidor de bicicletas para que le ayude a realizar una instalación correcta.

• Compruebe el estado de la bicicleta y del remolque antes de cada uso.
• Conduzca siempre a la defensiva. Durante su uso, debe respetar las normas de tráfico locales.
• Con un remolque se necesita una distancia de frenado adicional.
• Practique con su remolque antes de utilizarlo hasta que se familiarice con él.
• Asegúrate de que la carga está asegurada antes de conducir. No superes el peso máximo de carga.
• Asegúrate de utilizar una bicicleta adecuada. En caso de duda, pregunta a su distribuidor local de bicicletas o al fabricante.
• Después del montaje y antes de conducir, comprueba que el enganche está completamente encajado.
• Comprueba regularmente la presión de los neumáticos.
• Si es posible, utiliza el remolque sólo en carreteras lisas. Evita los bordillos, los baches o los terrenos irregulares.
• Si vas cuesta abajo o en una curva, debes reducir la velocidad.
