MANUAL DE USUARIO Big Blue Mike Duramaxx
Remolque de bicicletas
Rimorchio da bici
10021741 10021742
Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sigalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.
Instrucciones de seguridad 16
Partes suministradas 17
Montaje 18
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
INSTRUCCIONES DE SEGURIDAD
Piezas pequeñas/partes del embalaje (bolsas de plástico, cartón, etc.)
Mantenga las piezas pequeñas (p.ej. tornillos y otro material de montaje) y las partes del embalaje fuera del alcance de los niños para evitar que se atraganten. No permita que los niños pequeños jueguen con los plásticos, pueden provocar riesgo de asfixia. Existe riesgo de asfixia.
Uso apropiado
Este aparado se ha concebido para Transportar objetos con una bicicleta Se ha diseñado solamente para tal efecto y no debe ser utilizado para ningún otro fin distinto al del indicado en estas instrucciones de uso. Las personas, incluidos niños, con discapacidades físicas, psíquicas o sensoriales o carentes de la experiencia y conocimiento necesarios no podrán utilizar el aparato salvo que estén bajo supervisión o hayan sido previamente instruidas sobre su utilización y las indicaciones de seguridad y se hayan familiarizado con sus funciones. Los niños deberán estar vigilados para evitar que jueguen con el aparato.
Limpieza de la superficie exterior
No utilice líquidos volátiles, como sprays insecticidas. Las superficies del aparato podrían dañarse si se frota demasiado fuerte. Evite que el aparato esté en contacto continuado con objetos de goma o plástico.
Reparaciones
- Las reparaciones deberán ser realizadas por personal técnico autorizado.
- La transformación o cambio del producto reduce la seguridad de este. Riesgo de lesiones.
- Nunca abra el aparato ni intente repararlo usted mismo.
- Un montaje deficiente conlleva una avería en el aparato o daños permanentes.
- No abra el aparato en ningún caso.
Advertencia: El fabricante no se responsabiliza de los daños resultantes. Quedan reservados cambios en los datos técnicos y posibles errores. La garantía expirará si abre el aparato.
PARTES SUMINISTRADAS
| 1 1x Caja de transporte |  | ||
| 2 1x Estructura |  | ||
| 3 2x Rueda 16" |  | ||
| 4 1x Barra de remolque |  | ||
| 5 1x Barra de remolque |  | ||
| 6 2x Reflector rojo (para la parte trasera) |  | ||
| 7 2x | reflector blanco (para la parte delantera) |  | |
| 8 2x reflector amarillo (para los laterales) |  | ||
| 9 6x Soporte de los reflectores |  | ||
| 10 1x Conector de la barra de remolque |  | ||
| 11 1x Pata de apoyo | [4T54] | ||
| 12 1x Soporte de la barra de remolque |  | ||
| 13 1x Perno de seguridad |  | ||
| 14 1x Acople |  | ||
| 15 1x Pieza de unión para el sillín | [8C70] | ||
| 16 1x Acople |  | ||
| 17 1x | Arandela |  | |
| 18 2x | Tornillo M6x50mm |  | |
| 19 3x | Tornillo M6x35mm |  | |
| 20 1x | Tornillo M6x47mm |  | |
| 21 1x | Cubierta |  | |
MONTAJE
Paso 1: Preparación
Retire las dos cubiertas protectoras de la estructura.

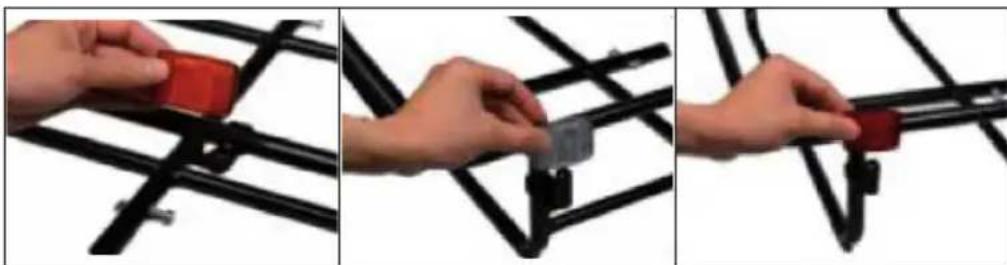

Paso 2: Montar los reflectores
Coloque el soporte para el reflector (9) en la estructura (2).
Se incluyen dos soportes para la parte delantera, dos para la trasera y uno para cada lado. Coloque los reflectores rojos (6) detrás, los blancos (7) delante y los amarillos (8) en los lados.
- Una las barras de remolque (4, 5) mediante el conector (10) y el tornillo M6 x 35 (19).
- Una las barras de remolque con el soporte ya montado (12) a la estructura mediante tornillos M6x50 mm (16).
- Una la pata de apoyo (11) al soporte de las barras de remolque (12) encajando y apretando un tornillo M6x47mm (20) en el orificio central del soporte de las barras de remolque y el orificio de la pata.
- Levante la pata hacia arriba y asegúrela con un pasador de seguridad (13) como se muestra en la imagen.
| 123 | ||
| 456 | ||

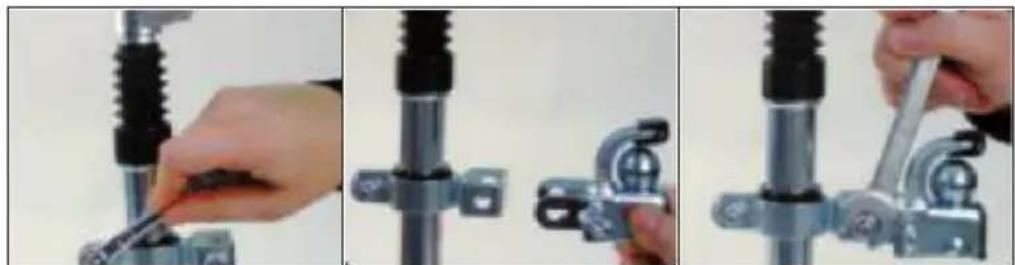

Paso 4: Montar el acople
Asegure el conector del sillín (15) con ayuda de la arandela (17) al sillín. En el conector del sillín (15), utilice el tornillo M8x50mm premontado para unir el conector del sillín y el acople (14) entre sí.
Paso 5: Montar las ruedas
Instale las ruedas (3) en ambos lados de los ejes.
Paso 6: Montar la cubierta y la caja
Coloque la caja de transporte (1) con la cubierta (21) sobre la estructura.
Paso 7: Unir el remolque y la bicicleta
Tire del mecanismo de seguridad del acople (14) para instalar el acople (16). Fije perno de seguridad.
