NÁVOD K OBSLUZE Big Blue Mike Duramaxx
Gratulujeme Vám k zakoupení produktu Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Jakékoliv selhání způsobené ignorováním uvedených instrukcí a upozornění uvedených v návodu k použití se nevztahuje na naši záruku a jakoukoliv odpovědnost. Naskenujte QR kód, abyste získali přístup k nejnovějšímu uživatelskému manuálu a dalším informacím:
Bezpečnostní instrukce 16
Seznam dílů 17
Montáž 18
VÝROBCE A DOVOZCE (VELKÁ BRITÁNIE)
Výrobce:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, N?mecko.
Dovozce pro Velkou Británii:
(Igelitové sáčky, lepenkové krabice atd.)
Drobné předměty (např. šrouby a jiný montážní materiál) a části obalu uchovávejte mimo dosahu dětí, aby je nemohly spolknout. Nenechte malé děti hrát si s fólií. Hrozí nebezpečí udušení!
Účel použití
Toto zařízení se používá pro přepravu předmětů na kole. Je určeno výhradně pro tento účel a smí se používat pouze pro tento účel. Může se používat pouze způsobem popsaným v tomto návodu k obsluze. Toto zařízení není určeno k použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami, které nemají zkušenosti a/nebo znalosti, pokud nejsou pod dohledem nebo nedostali instrukce od osoby odpovědné za jejich bezpečnost. Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nebudou hrát.
Čištění vnějšího povrchu
Nepoužívejte těkavé kapaliny, jako jsou spreje na chyby. Může se poškodit nadměrným tlakem při utírání povrchu. Gumové nebo plastové části by neměly být po delší dobu v kontaktu se zařízením.
Opravy
- Opravy výrobku by měl provádět pouze autorizovaný odborný servis.
- Úpravy nebo změny na výrobku zhoršují jeho bezpečnost. Pozor, nebezpečí poranění!
- Nikdy neotvírejte výrobek sami a nikdy sami neopravujte!
- Nesprávná montáž může vést k poruchám nebo úplné poruše.
- Za žádných okolností neotvírejte přístroj
Poznámka: Za následné škody nepřebíráme žádnou odpovědnost. Technické změny a chyby vyhrazeny! Záruka zaniká, pokud dojde k neoprávněné manipulaci se zařizením.
SEZNAM DÍLŮ
| 1 | 1x Přepravní box |  | |
| 2 | 1x Rám |  | |
| 3 | 2x 16" kolo |  | |
| 4 | 1x Tažné zařizení |  | |
| 5 | 1x Tažné zařizení |  | |
| 6 | 2x Zadní reflektor červený |  | |
| 7 | 2x Přecní reflektor bílý |  | |
| 8 | 2x Boční reflektor žlutý |  | |
| 9 | 6x Konzola reflektoru |  | |
| 10 | 1x Konektor tažného zařizení |  | |
| 11 | 1x Podpěrná noha |  | |
| 12 | 1x Konzola tažného zařizení |  | |
| 13 | 1x Bezpečnostní čep |  | |
| 14 | 1x Spojka s kulovou hlavou |  | |
| 15 | 1x Upevnění sedlové podpěry |  | |
| 16 | 1x | Kulová spojka | [KY2X] |
| 17 | 1x | Plastová podložka | [70XQ] |
| 18 | 2x M6*50 mm - šroub |  | |
| 19 | 3x M6*35 mm - šroub | [6002] | |
| 20 | 1x M6*47 mm - šroub | [DIYC] | |
| 21 | 1x | Kryt | [3Y0D] |
MONTÁŽ
Krok 1: Příprava
Odstraňte dva černé transportní chrániče z rámu.

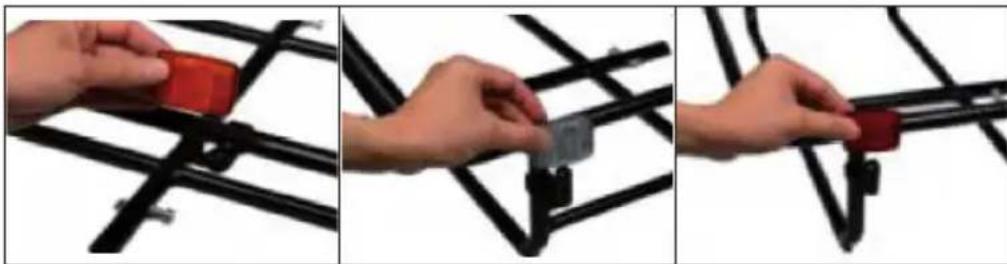

Krok 2: Nasazení reflektorů
Namontujte konzoly reflektoru (9) na rám (2), jak je to znázorněno.
Vpředu by měly být dvě konzoly, vzadu by měly být dvě konzoly a na každé straně. Namontujte dvě bílé odrazky (7) na přední konzolu, dvě červené odrazky (6) k zadním konzolám a jeden žlutý reflektor (8) na každou stranu.
Krok 3: Namontování tažného zařízení
- Zasuňte konektor (10) tažného zařízení na konec tažného zařízení (4) a připojte tažné zařízení (4) a (5) pomocí šroubu M6x35 (19).
- Pomocí šroubů M6x50mm (18) namontujte namontované tažné zařízení s držákem (12) na přední rám.
- Namontujte trubku opěrné nohy (11) s konzolou tažného zařízení (12) zasunutím šrouby M6x47mm (20) ze středního otvoru konzoly (12) přes horní otvor trubky (11), šroub dotáhněte maticí.
- Při tažení přívěsu otočte trubku opěrné nohy směrem nahoru s pojistným kolíkem (13) zajištěným podle obrázku.
| 123 | ||
| 456 | ||

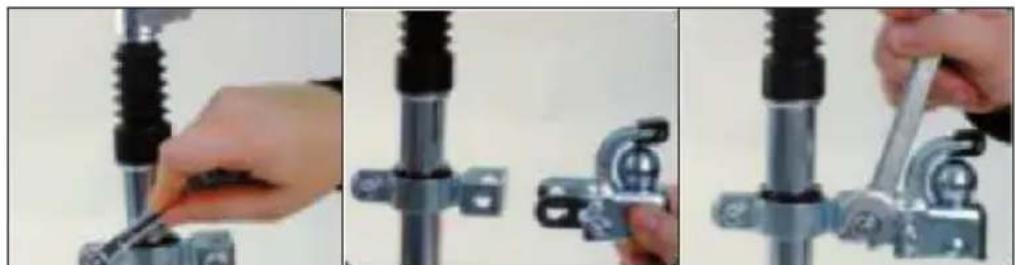

Krok 4: Namontování spojky
Upevněte držák sedadla (15) pomocí plastových podložek (17) k sedlovému sloupku vašeho kola. Nyní pomocí šroubu M8x50mm, která je předem namontována na úchyt sedla (15), připevněte spojku s kulovou hlavou (14) k úchytu sedla (15).
Vložte nápravu (3) kola k trubici dole uprostřed rámu. Dbejte na to, aby byly kola zcela zajištěny.
Krok 6: Přepravní box
Přepravní box (1) s krytem nasadťte na rám. Během používání přívěsu nezapomeňte na připevnění skříňky a krytu na rám pomocí suchého zipu.
Krok 7: Připojení přívěsu k spojce bicyklu
Zatáhněte dopředu pojistku na spojce s kulovou hlavou (14) a připevněte kulovou spojku (16). Utáhněte zajišťovací šroub tak, aby držela spojku na svém místě. Toto zabráni oddělení spojky s kulovou hlavou a tažného zařizení během používání.
