MANUALE UTENTE HM80MP SCHEPPACH

1. Introduzione 46
2. Desrzione dell'apparecchio 46
3. Prodotto ed accessori in dotazione 46
4. Utilizzo proprio 47
5. Avvertenze importanti 47
6. Caratteristiche tecniche 50
7. Prima della messa in funzione 51
8. Montaggio ed azionamento 51
9. Trasporto 54
10. Manutenzione 54
11. Stoccaggio 54
12. Ciamento elettrico 54
13. Smaltimento e riciclaggio 55
14. Risoluzione dei guasti 56
15. Dichiarazione di conformità 59

Spiegazione dei symboli sull'apparecchio

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso!

Indossate gli occhiali protettili!

Portate cuffie antirumore!

Mettete una maschera antipolvere!

Attenzione! Pericolo di lesioni! Non mettete le mani sulla lama in movimento!

Attenzione! Raggio laser

Grado di protezione II

1. Introduzione

Fabbricante:

scheppach

Le auguriamo un piacevole utilizzato del Suo nuovo appearecchio.

Avverenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsable per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installment e sostituzione di ricambi non originali,
• utilizzato non conforme,
• avaria dell'impiano elettrico in caso di inosservanza delle disposizioni in materia elettrica e dellenorme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avventenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività ed augmentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attendamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli adesso collegati. L'età minima richiesta per gli operatori devese assolutamente rispetto tata.

Oltreagli avvisidi sicurezza contentuti nelle presenti istruzioni per I'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispetto le regole tecniche generalmente riconosciute per I'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

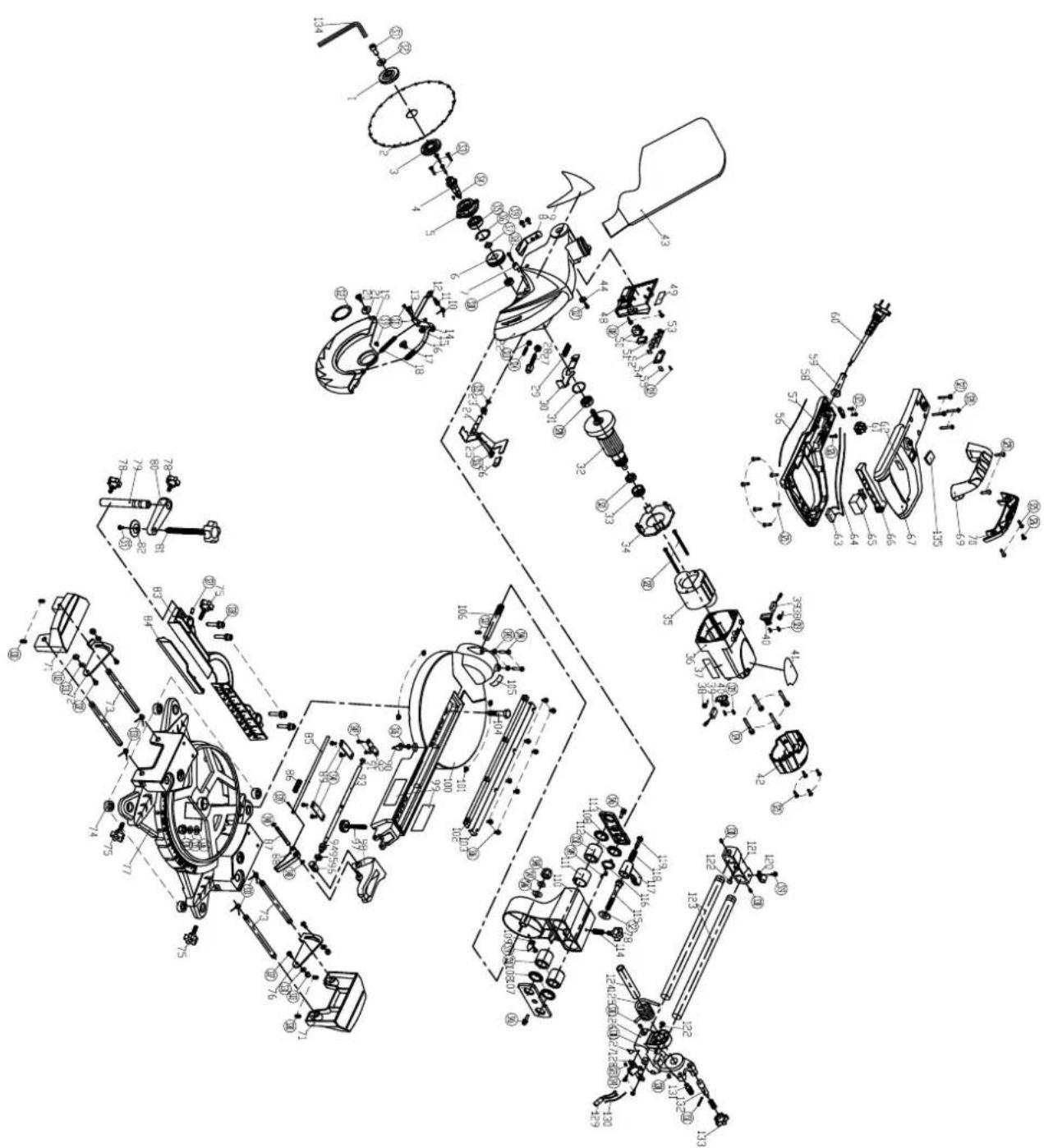

2. Descrizione dell'apparecchio (Fig. 1-19)

1. Impugnatura
2. Interru tture ON/OFF
3. Leva di sbloccaggio
4. Bloccaggio dell'albero della sega
5. Testa dell'apparecchio
6. Coprilama mobile
7. Lama
8. Dispositivo di serraggio
9. Appoggio del pezzo da lavorare
10. Vite di serraggio per l'appoggio del pezzo da la lavorare
11. Insert
12. Leva di rasterizzazione
13. Blocco maniglia
14. Indicatore
15. Scala graduata
16. Piano girevole
17. Piano di lavoro fisso
18. Battuta
19. Scala graduata
20. Indicatore
21. Sacco di raccolta trucoli
22. Vite di arresto
23. Vite di serraggio per la guida di trazione
24. Perno di sicurezza
25. Guida di trazione
26. Vite zigrinata per la limitazione della profondita di taglio
27. Battuta per la limitazione della profondita di taglio
28. Battuta
29. Vite di arresto per battuta
30. Vite di regolazione (90^)
31. Vite di regolazione (45^)
32. Vite flangiata
33. Flangia esterna
34. Laser
35. Interruftore ON/OFF laser
36. Vano delle batterie
37. Coperchio del vano delle batterie
38. Vite
39. Flangia interna
40. Staffa di guida
41. Molla
42. Commutatore di velocità

a) Squadra a cappello a 90^ (non compresa tra gli elementi forniti)
b) Squadra a cappello a 45^ (non compresa tra gli elementi forniti)
c) Chiave a drugola, 6 mm

3. Prodotto ed accessori in dotazione

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.

• Togliete il materiale d'imballaggio eanche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.

• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.
• Se possible, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione! L'apparecchio e il materiale d'imballaggio non sono gliacattoli! I bambini non devono gliacare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolodi ingerimento e soffocamento!

• Sega a trazione per troncaturé e tagli obliqui
• 1 x dispositivo di serraggio (8)
• 2 x appoggio del pezzo da lavorare (9)
  Sacco di raccolta trucioli (21)
• Chiave a brugola (c)
• 3 x LR44 cellula del tastingo ---
• Istruzioni per l'uso

4. Utilizzo proprio

La sega a traino per troncature e tagli obliqui è utilizzata per tagliare legno, materiali simili al legno, plastica metalli non ferrosi in conformità alle dimensioni dell'apparecchio. La sega non è adatta per segare legna da arde.

Avviso! La lama fornita in dotazione è destinata esclusivamente al taglio del legno! Non utilizzarla per tagliare la plastica.

La segatrice non è adatta a tagliare legna da ardere. La sega la si deve usare soltanto per i lavori a cui è destinata.

Ogni altri usoenza specifico rapporto non è regolamentare. Per tutti i qualsvoglia danni o ferite, daesso risultanti, è responsablei chi lo usa/lo manovra e non il costruttore.

Ci si deve servire soltanto di dischi di taglio appositamente realizzati per la sega. É vietato l'uso di qualsiasi tipo di disco troncatore.

L'osservanza delle avvertenze sulla sicurezza, nonché le istruzioni di montaggio e le avvertenze sul funzionamento riportate nelle istruzioni d'uso, fanno integralmente parte dell'impio regolamentare previsto. Le personne, che usano o manutenzionano la sega, devono averne pratica ed essere al corrente degli eventuali pericoli incombenti.

Oltre a ciò ci si deve minutamente attenere alle norme sulla prevenzione degli infortuni.

Si devono osservare le ulteriori regole generali sugli ambiti medico-operativi e sulla sicurezza in campo tecnico.

I cambiamenti effettuati alla sega esonerano il produttore da qualsiasi responsabilità ed escludono在整个mente i danni rispettovamente risultanti.

Sebbene la sega venga regolamentearmente usata, non si possono interamente renderere nulli determinati, ulteriori fattori sulla eventualità di subire dei danni.

Per via della costruzione e del complesso funzioniale della sega si deve tenere conto delle seguenti avvertenze:

• nonMETTEREle manisul disco della sega nella zona non coperta del disco stesso;
• non toccare con le mani il disco rotante della sega (pericolo di lesione);
  contraccolpo di pezzi di lavorare e loro parti
• il disco della sega si può rompere;
• i pezzi danneggiati del disco della sega in metallo duro possono venire scaraventati fuori;
• non servendosi del necessario dispositivo proteggiudito si può danneggiare l'organo dell'udito;
• le emissioni di polvere di legno, using l'attrezzo in ambiente chiuso, possono recare danni alla salute.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiana- le o industriale. Non ci assumiamo alcuna garanzia quando I'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attivita equivalenti.

5. Avvertenze importanti

Attenzione! Quando si usano eletttroutensili, per proteggersi da scossa elettrica, lesioni e pericolò d'incendio, vanno rispetto le seguenti misure di sicurezza fondamentali. Leggere tutte le avventenze, prima di usare il presente eletttroutensile e conservare con cura le avventenze per la sicurezza.

Lavoro sicuro

1 Mantenere in ordine I'area di lavoro

• Il disordine nell'area di lavoro può causare infortuni.

2 Tenereconto dell'influenza dell'ambiente circostante

Non esporre gli utensili elettrici alla pioggia.
- Non utilizzato gli utensili elettrici in ambiente umido o bagnato.
- Provvedere ad una buona illuminazione della zona di lavoro.
Non utilizzare gli utensili elettrici in luoghi esposti a rischio di incendio o esplosione.

3 Proteggersi da scosse elettriche

• Evitare il contatto del corpo con componenti messi a terra (come ad es. tubi, radiatori, piastre elettriche, dispositivi refrigeranti).

4 Tenete lontani i bambini!

• Impedite alle altre persone di toccare l'utensile o il cavo, tenetele lontane alla vostra zona di lavoro.

5 Conservare gli utensili elettrici non utilizzati in modo sicuro
- Utensili elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori alla portata di bambini.
6 Non sovraccaricare l'utensile elettrico
- Si lavora meglio e più sicuri nell'intervalto di potenzaindicato.
7 Utilizzato il giusto elettroutensile
- Non utilizzato eletttroutensili a potenza debole per lavori pesanti.

Non utilizzato l'elettrotensile per scopi non previsti. Ad esempio non utilizzato seghe circulari manualei per tagliare rami di alberi o tronchi di legno.

• Non utilizzato l'electroutensile per tagliare legna da combustione.

8 Indossare abbligamento adeguato

• Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.

• Durante i lavori all'aperto si raccomandano calzature antiscivolo.

• In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

9 Utilizzare attrezzatura protettiva

• Indossare occhiali protettivi.
• Utilizzare una mascherina di protezione delle vie respiratoriie in caso di lavori che producono polvere.

10 Collegare il dispositivo per l'aspirazione della polvere se si lavora con legno, materiali simili al legno o plastica. Attenzione! Il dispositivo per l'aspirazione della polvere non deve essere collegato durante la lavorazione dei metalli. Pericolo di incendi ed esplosioni a causa di trucoli caldi o scintille! Durante la lavorazione dei metalli, ri- muovere aniche il sacco di raccolta polvere (21).

• In presenza di collegamenti all'aspirapolvere e al dispositivo di raccolta, accertarsi che questi siano collegati e vengano utilizzati correttamente.
  -L'esercizio in ambienti chiudi e consentito solo con un impianto di aspirazione adeguato

11 Non utilizzato il cavo per scopi non previsti

Non utilizzato il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e spigoli appuntiti.

12 Bloccare il pezzo di lavorazione

• Utilizzare i dispositivi di bloccaggio o la morsa da banco per tenere fermo il pezzo. In quello modo viene mantenuto in modo più sicuro che con le mani.

• In caso di pezzi lunghi, occorre un supporto aggui NTivo (tavolo, cavalletti, ecc.) per evitare il ribaltamento della macchina.

• Spingere sempre il pezzo saldamente verso la piatra di lavoro e la battuta per evitare il lavoro.

13 Evitare posizioni del corpo anomale

• Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio.
• Evitare posizioni maldestre delle mani che, in caso di scivolamento improvviso, possano causare il contatto di una o di entrambé le mani con la lama.

14 Preendersi cura degli elettroutensili con attenzione - Mantenere gli utensili di taglio affati e puliti al fine di lavorare in modo migliorie e più sicuro.

• Attenersi alle istruzioni di lubrificazione e sostituzione dell'utensile.

• Controllare regolarmente il cavo di collegamento dell'elettrotensile e farlo sostuire da un technician in caso di danneggiamento.

• Verificare regolarmente i cavi di prolunga e sostitui ril qualora fossoo danneggiati.

-Mantenere le maniglie asciutte, pulite e prive di olio e grasso.

15 Estrarre la spina alla presa

• Non rimuovere mai schegge, trucioli o peszi di legno incastrati quando la lama della sega è in movimento.
• In caso di inutilizzo dell'elettroutensile, prima della manutenzione e durante la sostituzione degli utensili, ad es. lama, perforatrice, fresa-trice.
• Se la lama della sega si blocca a causa di una forza di avanzamento anomala durante il taglio, spegnere l'apparecchio e scollegarlo alla rete elettrica. Rimuovere il pezzo da lavorare e assicurarsi che la lama sia libera. Accendere l'apparecchio e iniziare una nuova operazione di taglio con una forza di avanzamento ridotta.

16 Non lasciare inserta alcuna chiave dell'utensile
- Verificare prima dell'accensione che chiave e utensile di regolazione siano stati rimossi.
17 Evitare I'avviamento inavvertito
- Accertarsi che l'interruttore sia spento quando si insertisce la spina nella presa.

18 Utilizzare il cavo di prolunga per la zona esterna

• All'aperto utilizzato solo cavi di prolunga consentiti e opportunistamente contrassegnati a tale scopo.
• Utilizzare il tamburo avvolgicavo solo in stato srotolato.

19 Prestareattenzione

-Fare attenzione a casa si sta facendo. Lavorare con consapevolezza. Non utilizzato l'elettroutensile in caso di mancata concentrazione.

20 Verificare che I'elettROUTensile non sia danneggiato

• Prima dell'ulteriore utilizzo dell'elettroutensile, controllare attendamente che i dispositivi di protezione ed altri componenti funzionino perfettamente e in modo conforme.

• Verificare che i componenti mobili funzionino perfettamente e non siano incastrati o che i componenti non siano danneggiati. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'lettroutensile.
  -La calotta protettiva mobile non delve essere bloccata in posizione aperta.

• Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti da un'officina specializzata riconosciuta in modo conforme, salvo diversamente indicato nelle istruzioni per l'uso.

• Interruttitori danneggiati devono essere sostituiti presso un'officina di assistenza clienti.
• Non utilizzato cavi di collegamento difettosi o danneggiati.
• Non utilizzare eletttroutensili in cui l'interruttore non può essere acceso o spento.

21 Attenzione!

• In caso di tagli a dopbia bisellatura, prestare particolare attenzione.

22 Attenzione!

• L'utilizzo di altri utensili e accessori cui poso implicare un pericolò di lezione per le persone.

23 Far riparare l'eeltroutensile da un technician elettricista qualificato

• Questo elettroutensile soddisfa le disposizioni di sicurezza in vigore. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

Ulteriori avvisi di sicurezza

1.Misure di sicurezza

• Avviso! Non utilizzato lame deformate o danneggiate.
• Sostituire l'inserto ravola usurato.
  Utilizzare solo lame raccomandate dal produttore che soddisfino la normativa EN 847-1.
• Accertarsi che venga scelta una lama adatta al materiale da tagliare.

• Indossare opportuna attrezzatura protettiva personale. Essa include:

• protezione per l'udito per evitare il rischio di sordità,

• protezione delle vie respiratoriie per evitare il rischio di inalazione di polvere pericolosa,

• Durante la manipolazione con lame e materia-le grezzo, indossare dei quanti. Trasportare le lame della sega in un contentatore ove ciò sua possibile.

• Collegare l'elettROUTensile ad un dispositivo di raccolta della polvere durante il taglio di legna. L'émissione di polvere dipende dal tipo di materiale da lavorare, dall'importanza della deposizione locale (rilevamento o fonte) e alla regolazione corretta di calotta/deflettore in lamiera/guide.

• Nonutilizzare lame in acciaio rapido fortemente legato (acciaio RFL).

2. Manutenzione e cura

• Staccare la spina di rete durante qualsiasi intervento di regolazione e manutenzione.
• La produzione di emissioni acustiche dipende da diversi fattori, tra cui le caratteristiche delle lame, lo stato della stessa e l'elettrotensile. Per quanto possibile, utilizzare lame costruite per ridurre le emissioni acustiche, sottoporre a regolare manutenzione l'elettrotensile e ripararlo eventualmente al fine di ridurre la produzione di rumore.
• Comunicare alla persona addetta alla sicurezza, eventuali guasti dell'elettroutensile, dei dispositivi di protezione o del rialzo del pezzo non appena quosti vengono riscontrati.

3. Lavoro sicuro

• Utilizzare solo lame il cui numero di giri massimo consentito non è inferiore al numero massimo di giri del mandrino della sega circolare da ravolo e adatte al materiale da tagliare.

• Accertarsi che lalama non tocchi in nessuna posizione il ravolo rotante ruotando la lama con la mano in posizione a 45^ e 90^ con la spina staccata. Eventualmente regolare nuovamente la testa della lama secondo il punto 7.3/7.4.

• Durante il trasporto dell'elettroutensile, utilizzato solo i dispositivi di trasporto. Non utilizzato mai i dispositivi di protezione per manipolazione o trasporto.

• Accertarsi che durante il trasporto il pezzo inferiore della lama sua coperto, ad esempio con un dispositivo di protezione.

Avviso! Questo eletttroutensile genera un Campo magnetico durante l'esercizio. Tale Campo più daneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'eeltroutensile.

Avvertenze di sicurezza per la manipolazione delle lame

1 Utilizzato solo utensili di cui si padroneggia l'uso.
2 Rispettare il numero di giri massimo. Il numero massimo di giri riportato sull'utensile non deve essere superato. Se indicate, rispettare l'intervallo del numero di giri.
3 Rispettare la direzione di rotazione della lama del motore.
4 Non utilizzato utensili con lacerazioni. Scartare utensili lacerati. Non è consentita la riparazione.
5 Pulire le superfici di bloccaggio da sporcia,olio, grasso e acqua.
6 Non utilizzato anelli o spine di riduzione sfuse per ridurre i fori in caso di seghe circolari.
7 Accertarsi che anelli di riduzione fissati per blocare l'utensile abbiano lo stesso diametro e almeno 1/3 del diametro di taglio.
8 Accertarsi che gli anelli di riduzione fissati siano paralleli tra loro.
9 Maneggiare gli utensili con cautela. Conservarli preferibilmente nella confezione originale o in contentitori speciali. Indossare scarpe protettive per migliorare la sicurezza di presa e ridurre il rischio di lezione.
10 Prima dell'utilizzo di utensili, accertarsi che tutti i dispositivi di protezione siano fissati correttamente.
11 Accertarsi prima dell'impio che l'utensile utilizzato soddisfi i requisiti tecnici di quello elettroutensile e sua fissato correttamente.
12 Utilizzare la lama fornita in dotazione solo per lavori di taglio di legno, e mai per la lavorazione dei metalli.

Attenzione: raggio laser

Non rivolgere lo sguardo verso il raggio laser

Classe del laser 2

Proteggere se e I'ambiente da ischi di incidenti con opportune misure cautelative!

Non guardare direttamente nel raggio laser penza occhiali protettivi.
- Non rivolgere mai lo sguardo direttamente verso il foro di uscita del raggio laser.
- Non dirigere mai il raggio laser né verso superfici riflettenti né verso persone o animali. Anche un raggio laser con Potenza minima più causare delle lesioni all'occhio.
- Attenzione - se vengono usate delle procedure diverse da quale indicate più verificarsi un'esposizione ai raggi pericolosa.
- Non aprire mai il modulo laser.
- Se l'utensile non viene usato per un periodo piuttosto lungo è consigliabile togliere le batterie.
- Non e consentito sostituire il laser con uno di un'alto tipo.
- Le riparazioni devono essere eseguite solo dal fabbricante del laser oppure da un rappresentante autorizzato.

Avvertenze di sicurezza quando si manipolano le batterie

1 Verificare sempre che le batterie vengano inserte con la polarità corretta (+ e-) sono come indicato sulla batteria.
2 Non cortocircuitare le batterie.
3 Non caricare batterie non ricaricabili.
4 Non scaricareccessivamente la batteria!
5 Non mischiare batterie vecchie e nuove né batterie di tipo diverso o di diversi produttori! Sostituire tutte le batterie di un set contemporaneamente.
6 Rimuovere dall'apparecchio le batterie usate immediatamente e smaltirle opportunamente!
7 Non surriscaldare le batterie!
8 Non saldare direttamente sulle batterie!
9 Non scambiare le batterie!
10 Non deformare le batterie!
11 Non gettare le batterie nel fuoco!
12 Tenere le batterie fuori alla portata dei bambini.
13 Non consentire ai bambini la sostituzione delle batterie alla supervisione!
14 Non conservare le batterie vicino a fuoco, fornelli o altre fonti di calore. Non esporre le batterie ai raggi diretti del sole, non conservarle né depositarle in veicoli in caso di condizioni meteo di caldo.
15 Conservare le batterie non utilizzato nella confezione originale e tenere lontane da oggetti metallici. Non confondere batterie disimballate ne

gettare in modo confuso! Ciò più causare il cortocircuito della batteria e quindi danneggiamenti, combustione o addirittura pericolodi incendio.

16 Estrarre le batterie dal dispositorio sequesto non viene utilizzato per lungo tempo, salvo in casi di emergenza!
17 Non toccare MAI batterie il cui liquido è fuoriuscito, alla l'opportuna protezione. Se il liquido fuoriuscito entra in contatto con la pelle, sciacquare immediatamente la pelle nella zona interessata molto acqua corrente. Evitare in agli caso che occhi e bocca entrino in contatto con il liquido. Consultare immediatamente un medico in tal caso.
18 Pulire i contatti delle batterie e i contatti oppositi nel dispositorio prima di inserire le batterie.

6. Caratteristiche tecniche

Motore a corrente alternata	230 - 240 V ~50Hz
Potenza 1700 Watt
Caratteristica difunzionamento	S6 20% 5 min.*
Numero di giri alla carico n0	3800 / 5000 min-1
Lama riportata in metallo duro	ø 216 x ø 30 x 2,8 mm
Numero dei denti 40
Raggio giro laterale	-45° / 0°/+45°
Taglio obliquo 0° bis 45° a sinistra
Larghezza di taglio a 90° 305 x 65 mm
Larghezza di taglio a 45° 215 x 65 mm
Larghezza di taglio a 2 x 45°(taglio obliquo doppio)	215 x 36 mm
Grado di protezione	II
Peso	ca. 12,4 kg
Classe del laser	2
Lunghezza d'onda del laser	650 nm
Potenza laser	≤ 1 mW
Alimentazione di corrente del modulo laser	3 x LR44 cellula deltosto

*Tipodi esercizio S6, esercizio ininterrotto periodico. L'esercizio è dato dal un tempo di avvio, un tempo a carico costante e un tempo di inattività. La durata del ciclo è di 5 minuti, la rispettiva durata di accensione è pari al 20% della durata del ciclo.

Il pezzo deve ave almeno un'altezza di 3 mm e una larghezza di 10 mm. Accertarsi che il pezzo sia fissato sempre con il dispositivo di bloccaggio.

Rumore e vibrazioni

I valor del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Livello di pressione acustica LpA	95 dB(A)
Incertezza KpA	3 dB
Livello di potenza acustica LWA	108 dB(A)
Incertezza KWA	3 dB

Portate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito. Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 61029.

Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformmente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residiui.

• Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadequati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque insorgere rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispetto complessivamente le "Avvertenze di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.
• Non sovraccaricare la macchina inutilmente: una pressione eccessiva quando si sega danneggia rapidamente la lama, causando una riduzione delle prestazioni della macchina nella lavorazione e nella precisione del taglio.
• In caso di taglio di materiale plastico, si prega di utilizzato sempre morsetti: le parti da tagliare, devono sempre essere fissati tra i morsetti.
• Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione.
• Utilizzato l'utensile raccomandato nel presente manuale. In quello modo potrete ottenere le prestazioni ottimali della sega troncatrice.
• Tenere lontane le mani alla zona di lavoro quando la macchina è in funzione.
• Prima di eseguire lavori di regolazione o manutenzione, rilasciare il pulsante di avvio e staccare la spina dalla presa di corrente.

7. Prima della messa in funzione

• La macchina deveVenire installata in posizione stabile, cioe su un banco di lavoro, sul basamento di seri e o un dispositivo simile.
• Per montare il telaio inferiore leggete le „Istruzioni di montaggio telaio inferiore".
• Prima della messa in funzione devono essere state regolamente recente installate tutte le copertura e i dispositivi di sicurezza.
  Il disco della sega deve liberamente girarsi.

• Lavorando del legno prelavorato fare attenzione ai copri estranei, p.es. chiodi o viti ecc.

• Avanti di azionare l'interruttore di accensione/ specnimento, assicurarsi che il disco della sega sia correttamente installato e che le parti mobili si muovino lavorante.

• Prima di collegare la segatrice, accertarsi che i dati sulla targhetta del modello corrispondano ai dati della rete elettrica disponibile.

8. Montaggio ed azionamento

8.1 Fissaggio della sega (Fig. 1-6)

• Per regolare il tavolo rotante (16), abbassare la leva di blocco (13) e sollevare la leva di posizione indicizzata inferiore (12) con il dito indice.
• Ruotare il tavolo rotante (16) e l'indicatore (14) sull'angolo voluto sulla Scala (15) e bloccare in posizione piegando la leva di blocco (13).
• La sega si sgancia alla posizione inferiore abbassando leggermente la testa dell'apparecchio (5) e rimuovendo contemporaneamente il bullone di blocco (24) alla staffa del motore.
• Far oscillare la testa dell'apparecchio (5) finché la leva di sblocco (3) non scatta in posizione.
• É possibile fissare il dispositivo di serraggio (8) a sinistra o a destra sul bancone della sega stazionaria (17).
• Fissare i supporti del pezzo (9) al piano di lavoro fisso (17) come molto in Figura 6a,b,c e spingere fino in fondo. Fissare gli alberi con le molle di ritenuta per impedire che scivolino fuori accidentalmente. Quindi, fissare nella posizione voluta con la vite (10).
• Allentando la vite di regolazione (22), è possible inclinaro verso sinistra la testa dell'apparecchio (5) di 45^ al massimo.

8.2 Regolazione di precisione della battuta per troncatura a 90^ (Fig. 3, 5, 18)

• La squadra a cappello non è fornita in dotazione.
• Abbassare la testa dell'apparecchio (5) e fissare con il bullone di blocco (24).
• Allentare la vite di regolazione (22).
• Collocare la squadra a cappello (a) tra la lama del la sega (7) e il ravolo rotante (16).
• Allentare il controdado (d). Regolare la vite di regolazione (30) finché l'angolo tra la lama (7) e il tavolo rotante (16) è di 90^ .
• Per fissare esta regolazione, serrare di nuovo il controdo (d).
• Successivamente, controllare la posizione dell'in dicatore dell'angolo. Se necessario, allentare l'in dicatore (20) con un cacciavite a stella, regolare sulla posizione 0^ nella Scala (19) e serrare di nuovo la vite di ritenuta.

8.3 Regolazione di precisione della battuta per taglio obliquo a 45^ (Fig. 1, 3, 5, 19)

• La squadra a cappello non è fornita in dotazione.

• Abbassare la testa dell'apparecchio (5) e fissare con il bullone di blocco (24).

• Fissare il ravolo rotante (16) nella posizione 0^ .

• Allentare la vite di regolazione (22) eutilizzare l'impugnatura (1) per inclinaro di 45^ verso sinistra la testa dell'apparecchio (5).
• 45^ - Collocare la squadra a cappello (b) tra la lama della sega (7) e il ravolo rotante (16).
• Allentare il controdado (c). Regolare la vite di regolazione (31) finché l'angolo tra la lama (7) e il cavolo rotante (16) è precisamente di 45^ .
• Per fissare esta regolazione, serrare di nuovo il controdo (d).

8.4 Troncatura a 90^ e piano girevole a 0^ (Fig. 1, 2, 6, 7)

In caso di larghezze di taglio fino a circa 100~mm utilizingando la vite di regolazione (23) è possibile fissare sulla posizione posteriore la funzione di trazione della sega. In questa posizione l'apparecchio più essere azionato in modalità di troncatura. Se la larghezza di taglio è maggiore di 100~mm , è necessario che la vite di regolazione (23) sia allentata e che la testa dell'apparecchio (5) possa muoversi. Attenzione! Per tagli obliqui a 90^ , la barra di battuta scorrevole (28) delve essere fissata nella posizione interna.

• Aprire la vite di regolazione (29) sulla barra di battuta scorrevole (28) e spingere quest'ultima (28) verso l'interno.
• La barra di battuta scorrevole (28) delve essere bloccata in una posizione sufficientemente discosta dalla posizione più interna in modo che la distanza tra la barra di battuta (28) e la lama (7) non superi 5 mm.
• Prima di eseguire il taglio, controllare che non possano verificarsi collisionsi di alcun tipo tra la barra di battuta (28) e la lama (7).
• Serrare di nuovo la vite di regolazione (29). (2x 8,3 +8,4)
• Spostare la testa dell'apparecchio (5) nella posizione superiore.
  Utilizzare l'impugnatura (1) per spingere all'indietro la testa dell'apparecchio (5) e, se necessario, fissarla in questa posizione (in base alla larghezza di taglio).
• Appoggiare il pezzo di legno da tagliare sulla barra di battuta (18) e sul piano girevole (16).
• Fissare il materiale con il dispositivo di serraggio (8) sul piano di lavoro fisso (16) per evitare lo spostamento del materiale durante l'opération di taglio.
• Abbassare la leva di sblocco (3) per liberare la testa dell'apparecchio (5).
• Premere l'interruttore ON/OFF (2) per avviare il motore.

• Con la guida di trazione (23) fissata in posizione: utilizzare l'impugnatura (1) per spostare, con una pressione leggera verso il basso e con un movimento uniforme, la testa dell'apparecchio (5) finché la lama della sega (7) ha tagliato completeness il pezzo.

• Con la guida di trazione (23) non fissata in posizione: tirare completamente in avanti la testa dell'apparecchio (5). Abbassare completamente l'impugnatura (1) esercitando una pressione leggera e uniforme. Quindi spingere completamente all'indietro, in modo lento e uniforme, la testa dell'apparecchio (5) finché la lama (7) ha tagliato completamente il pezzo.

• Al terme dell'operazione di taglio, riportare la testa dell'apparecchio (5) nella sua posizione superiore (iniziale) e rilasciare il pulsante ON/OFF (2). Attenzione! L'apparecchio esegue automaticamente una Corsa versuso l'alto a causa della molla di ritorno, quando non liberare l'impugnatura (1) dopo aver completato il taglio; inceve, lasciare alla testa dell'apparecchio di spostarsi lentamente verso l'alto, nelle si applica una leggera contropressione.

8.5 Troncatura a 90^ e piano girevole a 0^ - 45^ (Fig.1,6,7)

Con la sega per troncature si possono eseguire tagli obliqui verso sinistra e verso destra compresi tra 0^ e 45^ rispetto alla barra di guida.

Attenzione! Per tagli obliqui (testa della sega inclinata), la barra di battuta scorrevole (28) delve essere fissata nella posizione esterna.

• Aprire la vite di regolazione (29) sulla barra di battuta scorrevole (28) e spingere quest'ultima (28) verso l'esterno.
• La barra di battuta scorrevole (28) delve essere bloccata in una posizione sufficientemente discosta dalla posizione più interna in modo che la distanza tra la barra di battuta (28) e la lama (7) non superi 5 mm.
• Prima di eseguire il taglio, controllare che non possano verificarsi collisionsi di alcun tipo tra la barra di battuta (28) e la lama (7).
• Serrare di nuovo la vite di regolazione (29). (2x 8,6 + 8,7)
• Utilizzare l'impugnatura (13) per regolare il ravolo rotante (16) sull'angolo voluto. L'indicatore (14) sul ravolo rotante (16) delve corrispondere all'angolo voluto sulla Scala (15) nel piano di lavoro fisso (17).
• Inclinare nuovamente all'indietro la leva di blocco (13) per fissare in posizione il ravolo rotante (16).
• Eseguire le operazioni di taglio come descrizione nella sezione 8.3.

8.6 Taglio obliquo 0^ - 45^ e piano girevole a 0^ (Fig.1,2,6,8)

Con la sega per troncature si possono eseguire tagli obliqui compresi tra 0^ e 45^ rispetto alla superficie di lavoro.

Importante. Per eseguire tagli obliqui (testa della sega inclinata), la barra di battuta scorrevole (28) delve essere fissata nella posizione esterna.

• Aprière la leva di blocco (29) sulla barra di battuta scorrevole (28) e spingere quest'ultima verso l'esterno.

• La barra di battuta scorrevole (28) delve essere bloccata in una posizione sufficientemente discosta dalla posizione più interna in modo che la distanza tra la barra di battuta (28) e la lama (7) non superi 5 mm.

• Prima di eseguire il taglio, controllare che non possano verificarsi collisioni di alcun tipo tra la barra di battuta (28) e la lama (7).
• Fissare di nuovo la leva di blocco (29).
• Spostare la testa dell'apparecchio (5) nella posizione superiore.
• Fissare il ravolo rotante (16) nella posizione 0^ .
• Allentate la vite di regolazione (22) eutilizzare l'im-pugnatura (1) per inclinarare la testa dell'apparecchio (5) verso sinistra finché l'indicatore (20) indica nella Scala (19) la misura dell'angolo voluto.
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descrizione nella sezione 8.3.

8.7 Taglio obliquo 0^ - 45^ e piano girevole 0^ - 45^ (Fig. 1, 2, 6, 9)

Con la sega per troncature si possono eseguire tagli obliqui versuso sinistra compresi tra 0^ e 45^ rispetto alla superficie di lavoro e, contemporaneamente, compresi tra 0^ e 45^ versuso sinistra o destra rispetto alla barra di guida (taglio obliquo doppio).

Importante. Per eseguire tagli obliqui (testa della sega inclinata), la barra di battuta scorrevole (28) delve essere fissata nella posizione esterna.

• Aprire la leva di blocco (29) sulla barra di battuta scorrevole (28) e spingere quest's ultima verso l'esterno.
• La barra di battuta scorrevole (28) delve essere bloccata in una posizione sufficientemente discosta dalla posizione più interna in modo che la distanza tra la barra di battuta (28) e la lama (7) non superi 5 mm.
• Prima di eseguire il taglio, controllare che non possano verificarsi collisioni di alcun tipo tra la barra di battuta (28) e la lama (7).
• Fissare di nuovo la leva di blocco (29).
• Spostare la testa dell'apparecchio (5) nella posizione superiore.
• Liberare il tavolo rotante (16) allentando la vite di regolazione (26).
• Utilizzare l'impugnatura (13) per inclinarre il tavolo rotante (16) sull'angolo voluto (al riguardo fare riferimento anche alla sezione 8.4).
• Serrare di nuovo la vite di regolazione (26) per fissare il tavolo rotante.
• Svitare la vite di regolazione (22) eutilizzare l'impugnatura (1) per inclinaro versusinistra la testa dell'apparecchio (5) finché coincide con il valore dell'angolo voluto (al riguardo fare riferimento anche alla sezione 8.6).
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descritto nella sezione 8.3.

8.8 Limitazione della profondità di taglio (Fig. 3)

• La profundità di taglio può essere regolata utilizzando la vite (26). A tal fine, allentare il dato zigrinato sulla vite (26). Avvitare o svitare la vite (26) per regolare la profundità di taglio voluta. Quindi, serrare di nuovo il dato zigrinato sulla vite (26).
• Controllare l'impostazione eseguendo un taglio di prova.

8.9 Sacco di raccolta segatura (Fig. 2)

La sega è dotata di un sacchetto (21) per raccolta di segatura e trucioli.

Comprimere I'anello di metallo sul sacco di raccolta polvere e fissarlo alla bocchetta nella zona del motore.

Il sacco di raccolta polvere (21) cui si sono svuotato. tramite una cerniera sulla parte inferiore.

8.10 Sostituzione della lama (Fig. 11-15)

Scollegare la spina di alimentazione! Importante.

Indossare guanti protettivi quando si sostituisce la della lama. Pericolo di lesioni!

• Rimuovere la molla (41) dal perno comprimando le due estremita.
• Liberare la barra di guida (40) dal perno.
• Esercitare una forte pressione sul blocco dell'albero della sega (4) e ruotare lentamente in senso orario la vite flangiata (32). Dop un giro al massimo, il blocco dell'albero della sega (4) scatta in posizione.
• Quindi, aplicando un po' più di forza, allentare la vite flangiata (32) girandola in senso orario.
• Svitate del tutto la vite flangiata (32) e rimuovere la flangia esterna (33).
• Premere la leva di sblocco (3) per far scorrere indietro il coprilama (6), quando rimuovere la lama (7) alla flangia interna (39) e sfilarla verso il basso.
• Pulire accuratamente la vite flangiata (32), la flangia esterna (33) e la flangia interna (39).
• Inserire la nuova lama (7) nell'ordine inverso e serrare.
• Collocare di nuovo la barra di guida (40) sul perno e fissare con la molla (41).
• Importante! L'angolo di taglio dei denti, in altre parole il senso di rotazione della lama (7), delve corrispondere al senso della freccia sulla copertura.
• Prima di riprendere a lavorare, assicurarsi che i dispositivi di protezione siano in buone condizioni di funzionamento.
• Importante! Dopo agli sostituzione della lama (7), controllare che si muova liberamente nell'insert (11) in posizione sia verticale sua inclinata a 45^ .
• Importante! La sostituzione e l'allineamento della lama (7) devono essere eseguiti correttamente.

8.11 Uso del laser (Fig. 16, 17)

• Accensione: spostare l'interruttore ON/OFF del la ser (35) sulla posizione "1". Sul pezzo da lavorare è proiettata una linea laser che fornisce una guida esatta per il taglio.

• Spegnimento: spostare l'interruttore ON/OFF del laser (35) sulla posizione "0".

• Sostituzione della batteria: spegnere il laser (34). Togliere il coperchio del vano batterie (37). Rimuovere le batterie e sostituire con delle nuove (3× LR44) . Quando si insertisce lo nuove batterie, assicurarsi che i terminali siano orientati correttamente in base alla polarità. Richiudere il vano batterie (36).

8.12 Cambio di velocità (Fig. 2)

La sega è dotata di 2 velocità:

entamente rapidamente

• Per azionare la sega a 3800 rpm (metalli), impostare l'interruttore (42) sulla posizione I.
• Per azionare la sega a 5000 rpm (legno), impostare l'interruttore (42) sulla posizione II.

9. Trasporto (Fig. 1, 2)

• Serrare la vite di regolazione (26) per fissare il tavolo rotante (16).
• Azionare la leva di sblocco (3), abbassare la testa dell'apparecchio (5) e fissare con il perno di sicurezza (24). La sega è quindi bloccata nella posizione inferiore.
• Fissare nella posizione posteriore la funzione di trazione della sega con la vite di blocco per la guidà di trazione (23).
• Trasportare l'apparecchio afferrandolo per piano di lavoro fisso (17).
• Procedure come detrito nella sezione 7.1 per rimontare l'apparecchio.

10. Manutenzione

Avviso! Prima di qualsiasi regolazione, riparazione o manutenzione, staccare la spina!

Misure di manutenzione generali

Di quando in quando asportare con un panno trucioli e polvere alla macchina. Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.

Per pulire la plastica non utilizzato agenti corrosivi. Ispezione spazzole

Ispezione delle spazzole

In una macchina nuova controllare le spazzole di carbone dopo le prime 50 ore di esercizio oppure quando vengono montate spazzole nuove. Dopo il primo controllo ripetere i controlli agli 10 ore di esercizio.

Quando il carbone si è usurato fino a raggiungere una lunghezza di 6 mm, la molla o il cavo di derivazione sono bruciati o danneggiati, è necessario sostituire entrambé le spazzole. SeCTL averti smontato le spazzole ci si accorge che queste sono più attivitàzzabili, è possibile rimontarle.

11. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetti a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30^ . Conservare l'elettroutensile nell'imballaggio originale. Copire l'elettroutensile per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'elettroutensile.

12. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Avvertenze importanti

In caso di sovraccarico il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (dalla diversa durata) è possible insere nuovamente il motore.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso so danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven-gono fatti passareattraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati delle operazioni di distacco alla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolò mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare sostanto i cavi di alimentazione con la dicitura H05VV-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 230V
• I cavi di prolunga fino a 25 m di lunghezza devono averere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicate i seguenti dati:
- Tipo di corrente del motore
- Dati dell'etichetta identificativa della macchina
- Dati dell'etichetta identificativa del motore

13. Smaltimento e riciciclaggio

L'apparecchio si trov a inuna confione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e cui è甚么e utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i peszi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo symbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi

nazionali. Questo prodotto deve essere consegnato presso un apposto centro di raccolta. Questo cui estesseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati po ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contente negli strumenti elettrici ed elettronici. Uno smaltimento correto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministration comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

14. Risoluzione dei guasti

Guasto Possibile causa	Rimedio
Il motore non funziona I	motore, il cavo o il connettore sono difettosi; fusibili bruciati	Far ispezionare la macchina da una persona competente ed esperta Non riparare mai il motore da soli Pericolo! Controllare i fusibili, sostituire se necessario
Il motore gira piano e non raggiunge la velocità di esercizio	Tensione troppo Bassa, bobine danneggiate, condensatore bruciato	Fare verificare la tensione da parte dell'azienda elettrica Fare controllare il motore da una persona competente ed esperta Fare controllare il condensatore da una persona competente ed esperta.
Il motore è troppo rumoroso	Bobine danneggiate, motore difettoso Fare	controllare il motore da una persona competente ed esperta
Il motore non raggiunge la massima potenza	Il circuito di alimentazione del systemà è sovraccarico (lampade, motori, altri, ecc.)	Non utilizzato altri i motori o altri dispositivi sullo stesso circuito
Il motore si surriscalda facilemente.	Motore sovraccarico, insufficiente raffreddamento del motore	Evitare il sovraccarico del motore durante il taglio, rimuovere la polvere dal motore al fine di assicurare un raffreddamento ottimore del motore.
Ridotta capacité di taglio durante il taglio	Lama troppo piccola (affilata troppo spesso)	Regolare nuovamente il fermo di finecorsa dell'unità sega
I taglio è ruvido o ondulato	Lama poco affiliata, forma del dente non adatta per lo spessore del materiale	Riaffilate la lama e/o utilizzato una lama appropriata
Il pezzo da lavorare si strappa e/o si scheggia	Pressione di taglio troppo forte o lama non idonea all'uso	Utilizzare la lama appropriata

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte delliacquirente, garantiamo per le nostre macchine per tutti il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per

componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizzi, di riduzione o ulteriori pretese di risarcimento danni.

Gwarancja PL
